дешифратор матрицы телевизора что это такое
Ремонтировать не всегда удается, но в данном случае изображение восстановилось на все 100%
ну перейдем к самой теме.

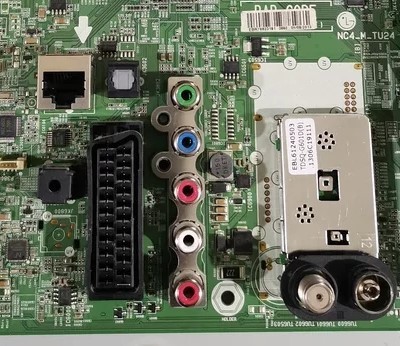

вот такая вот моделька. диагностируем проблему:

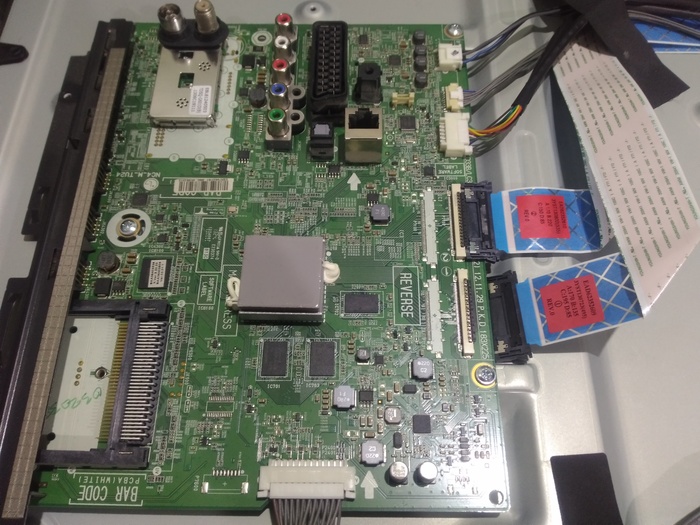

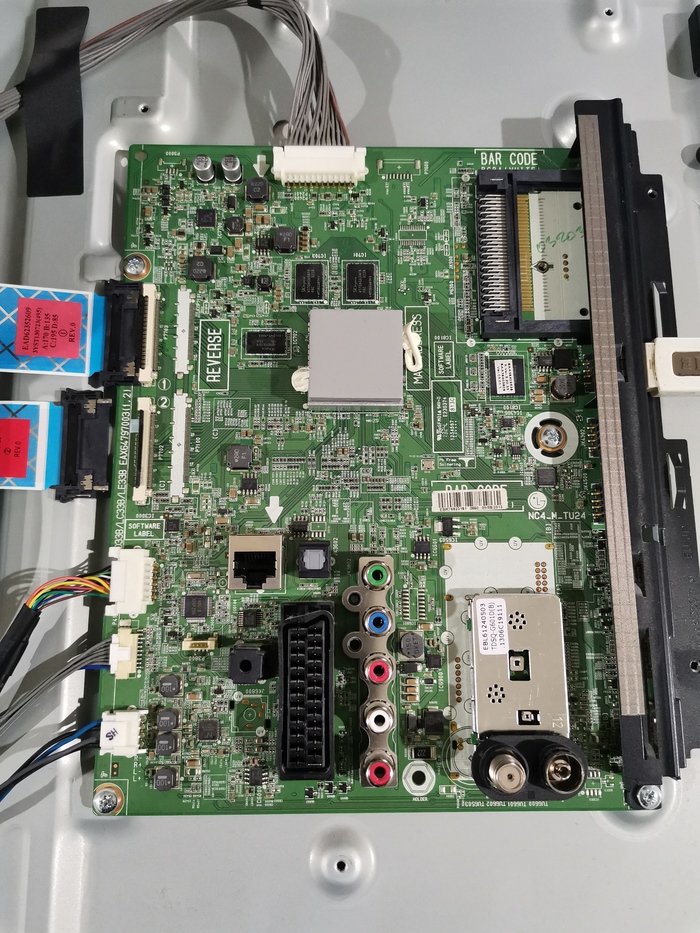

находим материнскую плату-она зеленого цвета) на ней справа два широких шлейфа которые уходят на экран- они то нас и интересуют.

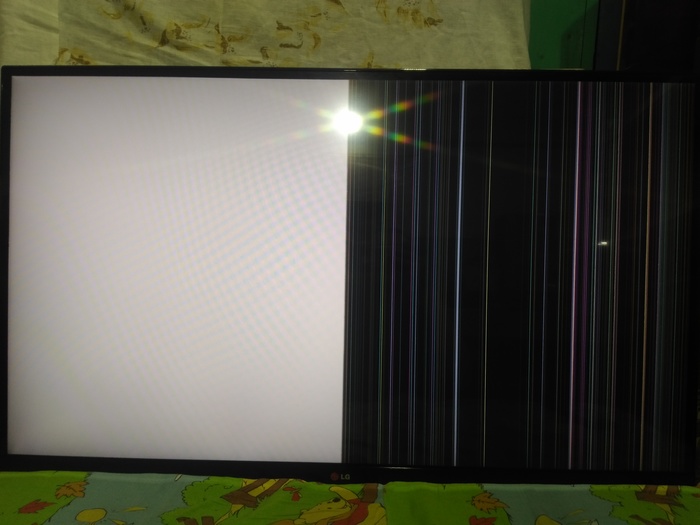

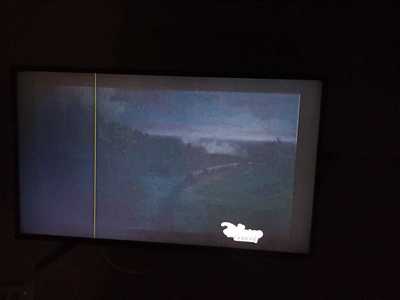

у нас правая сторона белая как положено а левая с полосами чего не должно быть.

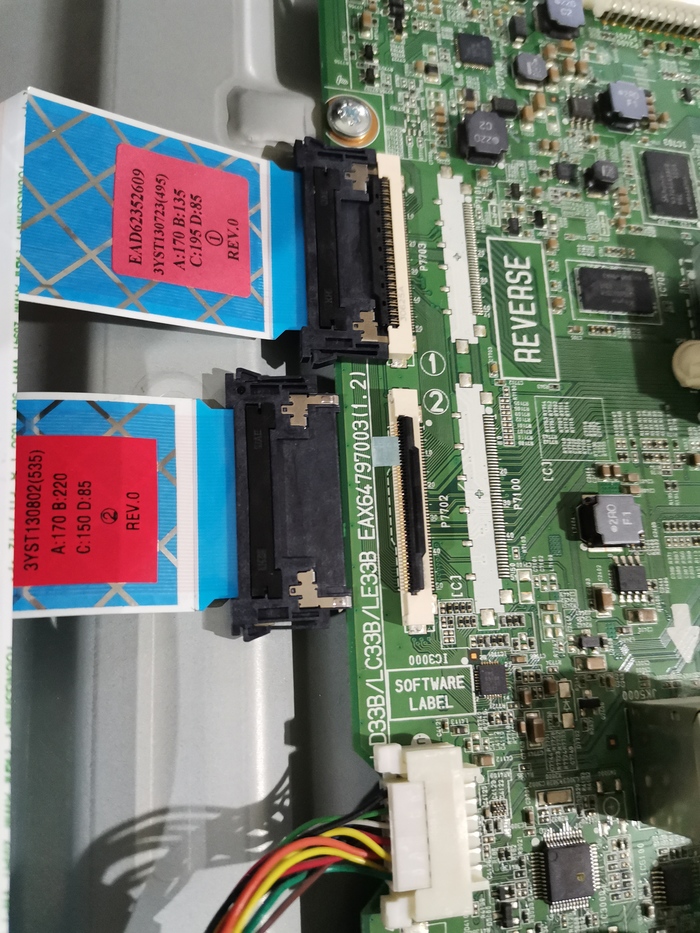

проделываем данное испытание с другой стороны.

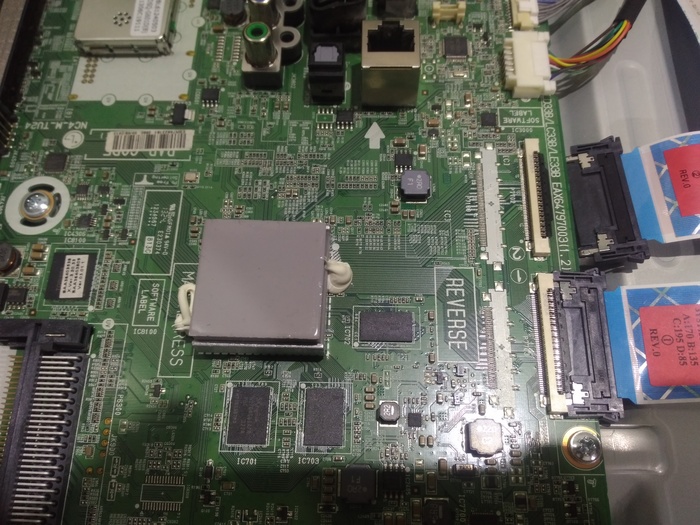

отсоединяем второй шлейф и подсоединяем первый

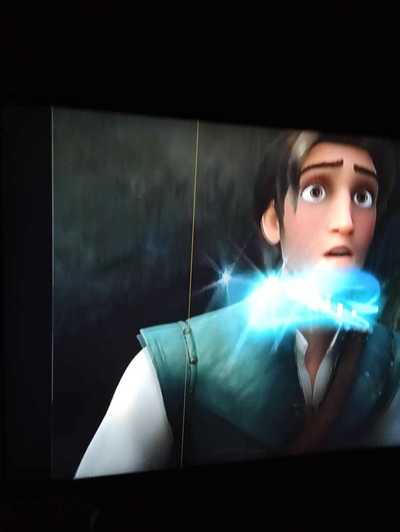

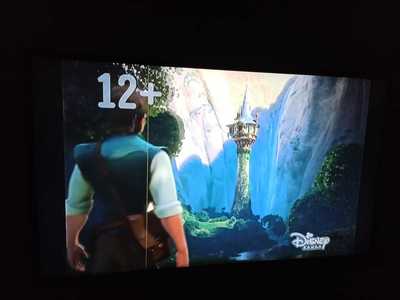

и наблюдаем следующую картину:
то же самое только с другой стороны. это нам говорит о том что матрица не исправна.
делаем вывод: пятна жидкости у нас справа, полосы горизонтальные значит плохой контакт на боковом дешифраторе с правой стороны.
3. переходим к устранению проблемы, поломки.
4. собираем телевизор и наслаждаемся просмотром любимых программ))
Вывод: мы сэкономили наши средства на мастерской и на покупку нового тв. данный телевизор еще послужит долгое время.
Спасибо за внимание.
