Регулировка клапанов на Hyundai Solaris: пошаговое руководство

При работе двигатель внутреннего сгорания нагревается, и все металлические элементы расширяются. Клапанная система отвечает за своевременный впуск топливной смеси и выпуск отработанных газов. На автомобилях модели «Солярис» проверка зазоров и регулировка клапанов осуществляется при наличии характерных симптомов и по карте технического обслуживания (один раз на 20-30 тыс. км. пробега).

Когда нужна регулировка

Если неверно выставлен зазор в клапанах, двигатель теряет мощность, съедает больше бензина, появляется посторонний звук. И если не провести регулировку, общий ресурс мотора и его систем снизится. Осуществляете проверку двигателя, чтобы удостовериться том, что он работает в нормальном режиме. Можно говорить о неверной регулировке зазоров клапанов, если есть один из симптомов:

Для проведения регулировки необходимы толкатели с индексами от 22226-2B000 до 22226-2B041. Проверку нужно делать на холодном двигателе, температура около 20 градусов. Для проверки зазора потребуется два щупа – толщиной 0,20 мм (для измерений выпускных клапанов) и 0,25 мм (для впускных). Но допускается отклонение от этих значений на 0,05 мм. Регулировка зазора происходит при помощи установки толкателей различной толщины.

Порядок проведения замера зазоров

Чтобы проверить зазоры в клапанах Hyundai Solaris, нужно выполнить следующие действия:

Установку поршня в верхнее положение необходимо проводить по меткам, которые нанесены на шестерне распределительного вала. Метки есть и на коленчатом валу, но если ориентироваться на них, то в верхней точке будет находиться либо первый поршень, либо четвертый. Установите по меткам шкив коленвала, сверьтесь с распредвалом. Везде метки должны совпадать с рисками на блоке и крышке ГБЦ. Метки на обоих распредвалах должны находиться друг напротив друга.

Измерение осуществляется между толкателями клапанов и кулачками распределительного вала. Обязательно запишите все показания. В «нулевом» положении производится замер на:

Проворачиваете на полный оборот коленчатый вал и проверяете на:

При диагностике щуп должен входить между кулачком и толкателем с едва заметным сопротивлением.

Процедура регулировки

После проведения замера зазоров клапанов на Хендай «Солярис» нужно осуществить сравнение с эталоном:

Для корректировки нужно устанавливать толкатели с другой толщиной. Если на нескольких клапанах зазоры отличаются от эталонных значений, замените на них толкатели. Для этого:

Чтобы вычислить толщину нового толкателя, необходимо воспользоваться формулой:

После проведения расчетов нужно подобрать толкатели с наиболее близким значением толщины. Допускается отклонение от расчетного значения на 0,05 мм в большую или меньшую сторону. Проведите подбор всех толкателей, замена которых необходима.

Установите на свои места распределительные валы и повторите замер зазоров во всех клапанах. Цепь привода газораспределительного механизма ставить необязательно, распредвалы можно прокручивать при помощи шестигранников. Если все зазоры в допустимых пределах, то в первом цилиндре устанавливаете поршень в верхнюю мертвую точку и натягиваете цепь привода ГРМ. Устанавливаете крышку и все снятые перед началом работы элементы.

Проверка тепловых зазоров в приводе клапанов или как я чуть не поседел.

Доброго всем дня!
Как положено по регламенту на техническое обслуживание проверку тепловых зазоров в приводе клапанов необходимо выполнять раз в 90000 км пробега, и при температуре охлаждающей жидкости 20±5 °С. У меня пробег 90000 км был в январе месяце и поэтому эту процедуру перенес на более теплое время года.
Процесс не сложный:
1. Снимаем катушки зажигания вместе со жгутом проводов, прежде отсоединив жгут от клеммы возле двигателя.
2. Снимаем 2 шланга вентиляции картера.
3. Отворачивает 16 болтов крепления крышки головки блока цилиндров.
4. Снимаем клапанную крышку.
Крышка сидела плотно поэтому «оторвал» ее плоской отверткой.
Открылась вот такая картина

Далее необходимо установить поршень 1-го цилиндра в верхнее положение. Для этого включил 5-ю передачу, вывесил правое переднее колесо и вращал колесо по часовой стрелке до момента установки поршня 1-го цилиндра в верхнее положение. (Метки на звездочках распределительных валов должны располагаться напротив друг друга на уровне корпуса головки блока. При этом метка на шкиве привода должна совпадать с меткой «0» на корпусе крышки привода ГРМ.)
В этом положении измерил зазоры впускных клапанов 1-го и 2-го цилиндров, и выпускных клапанов 1-го и 3-го цилиндров.

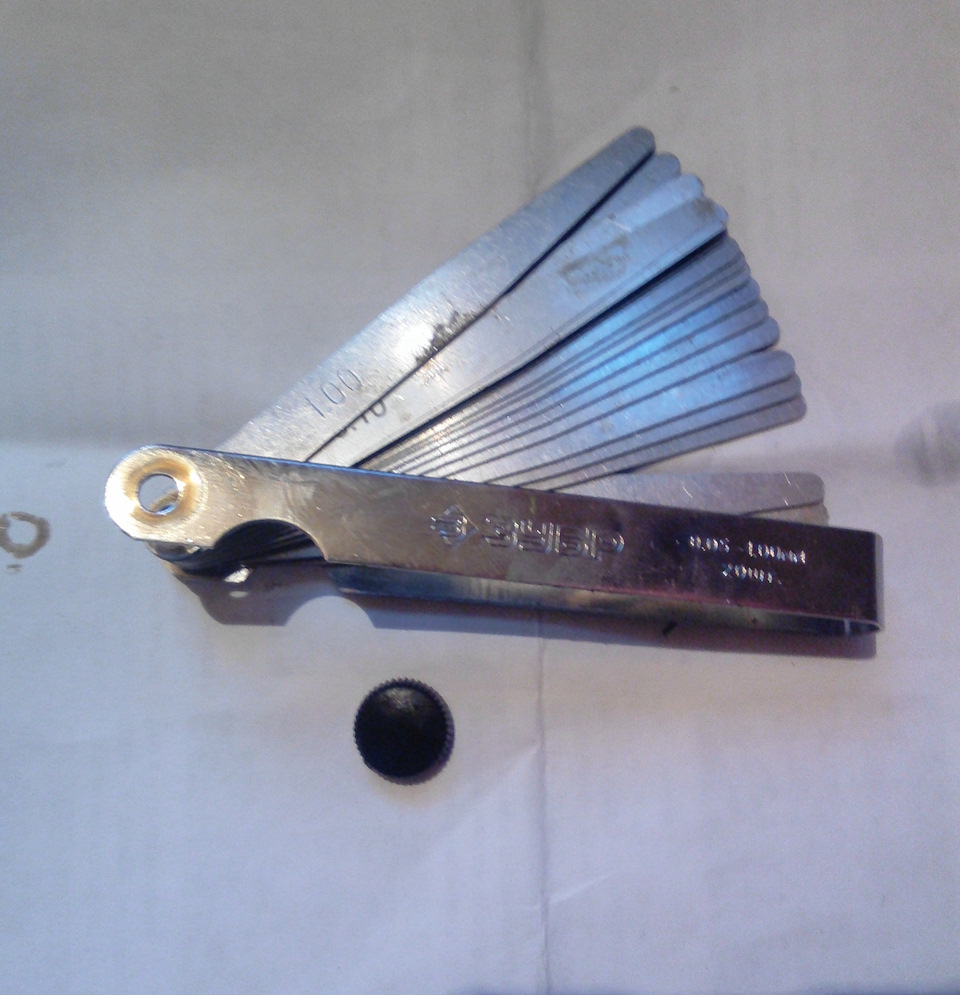

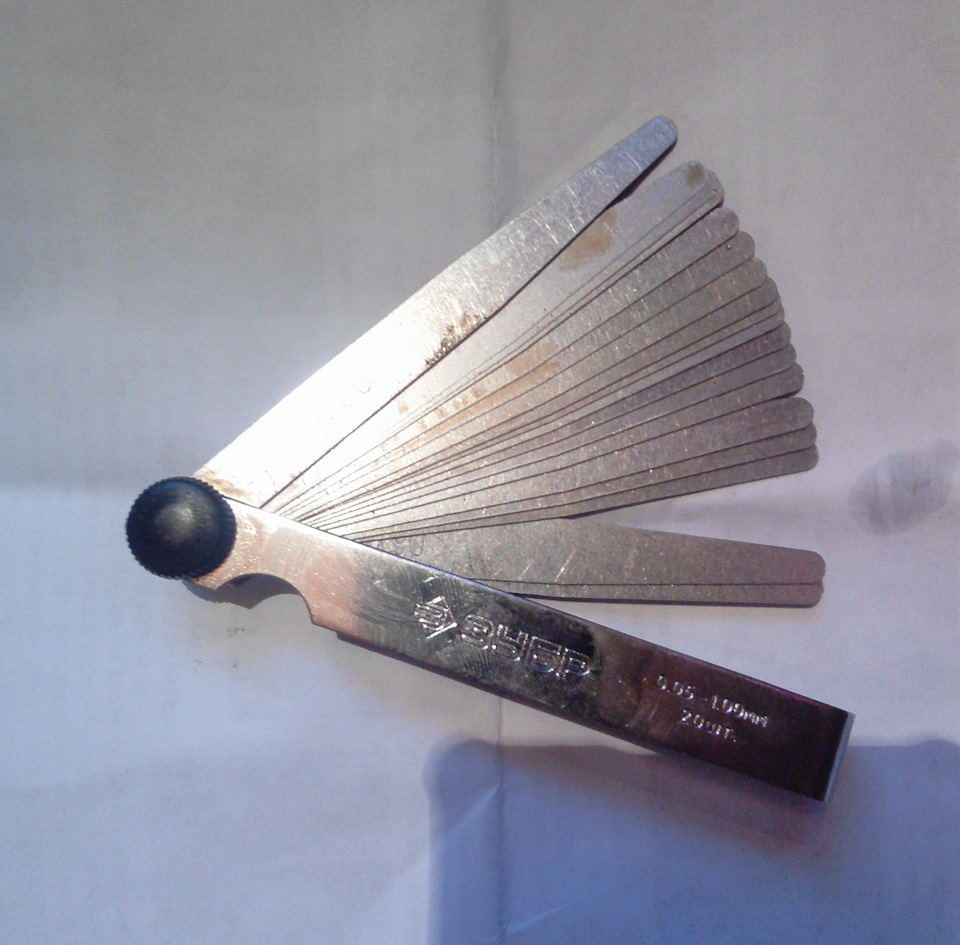

Для измерений использовал набор щупов ЗУБР от 0,05 мм до 1 мм (шаг щупов — 0,05 мм)

Далее провернув коленчатый вал на один оборот (360°) по часовой стрелке. В этом положении измерил зазоры впускных клапанов 3-го и 4-го цилиндров, и выпускных клапанов 2-го и 4-го цилиндров.
По умной книжке зазоры должны быть следующие:
— для впускных клапанов — 0,20 мм
— для выпускных клапанов — 0,25 мм.
Допуск на зазоры для всех клапанов составляет ±0,05 мм.
У меня получились следующие результаты:
— все 8 впускных клапанов имеют зазор — 0,15 мм
— все 8 выпускных клапанов — 0,25 мм.
Заодно, пока была снята клапанная крышка, визуально оценил состояние цепи. Натянута отлично, без провиса между распределительными валами. Палец гидронатяжителя вылез на 3 зубца.
Сборка выполняется в обратной последовательности.

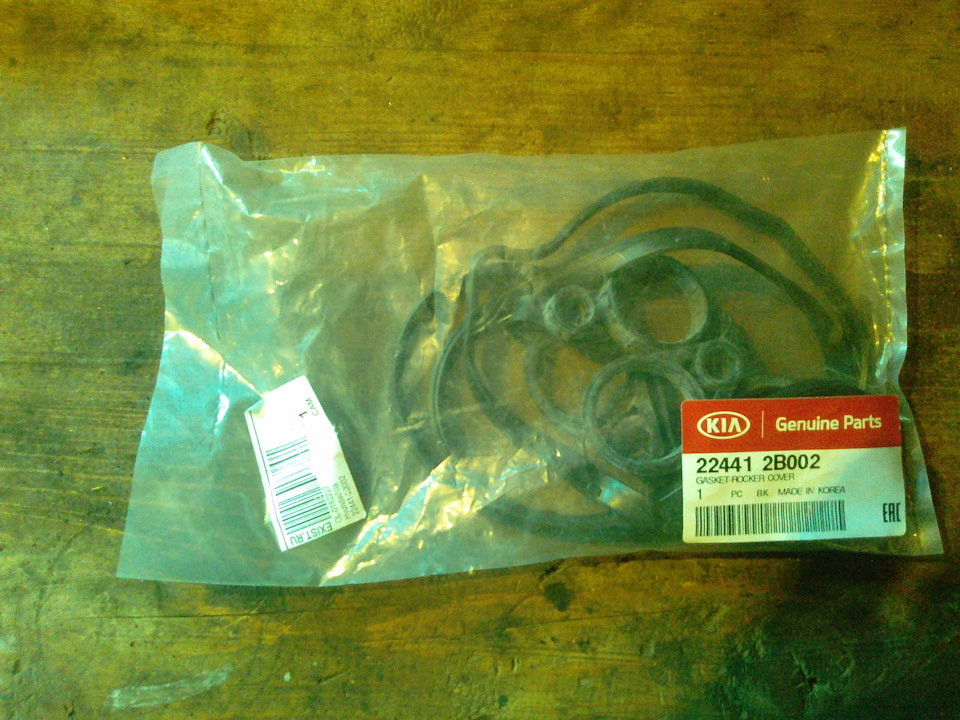

Для клапанной крышки приобрел новый комплект прокладок (артикул 22441-2B002)

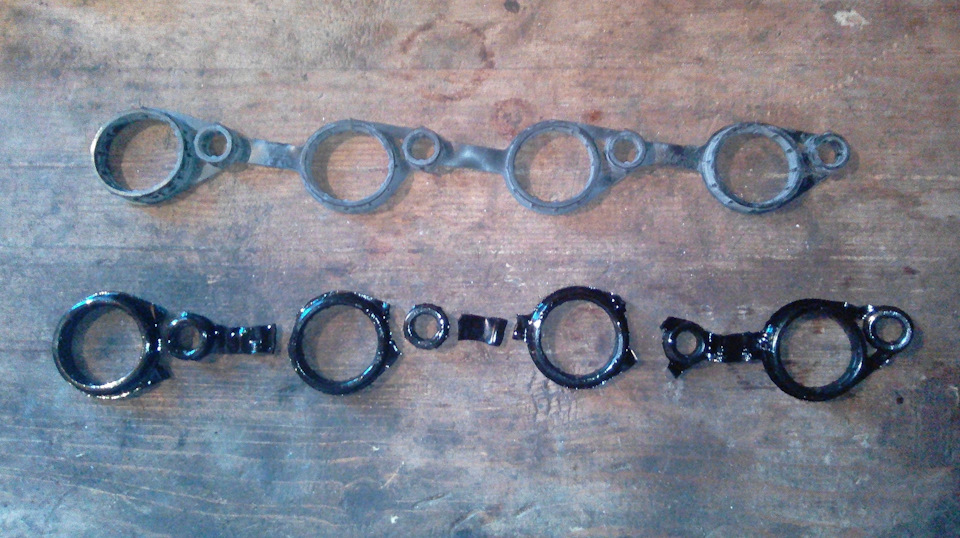

…и не зря. Старая прокладка под свечные колодцы разваливалась прямо в руках

Установив новые прокладки в клапанную крышку и собравшись ставить ее наместо пришел брат tohaorel57 и попросил показать как я проводил измерения. Взяв набор щупов и поднося к двигателю, в этот момент, с набора щупов откручивается гайка и падает точно в привод ГРМ. Полученные ощущения не передать словами. Облазив весь привод ГРМ — гайку не увидели. Пытались достать проволокой, магнитом (уже потом когда достали гайку узнали что она пластиковая) — все безуспешно. Постепенно охватывал ужас предстоящего снятия крышки привода ГРМ. Но немного успокоившись решили сначала слить масло и снять масляный поддон двигателя. Сняв поддон — ничего не обнаружили. И только потом полазив пальцем по имеющимся отверстиям обнаружили гайку.

Достав ее счастью не было предела.

Уплотнительной резинки в поддоне нет, а прокладкой служит герметик. В ближайшем автомагазине приобрел вот такой

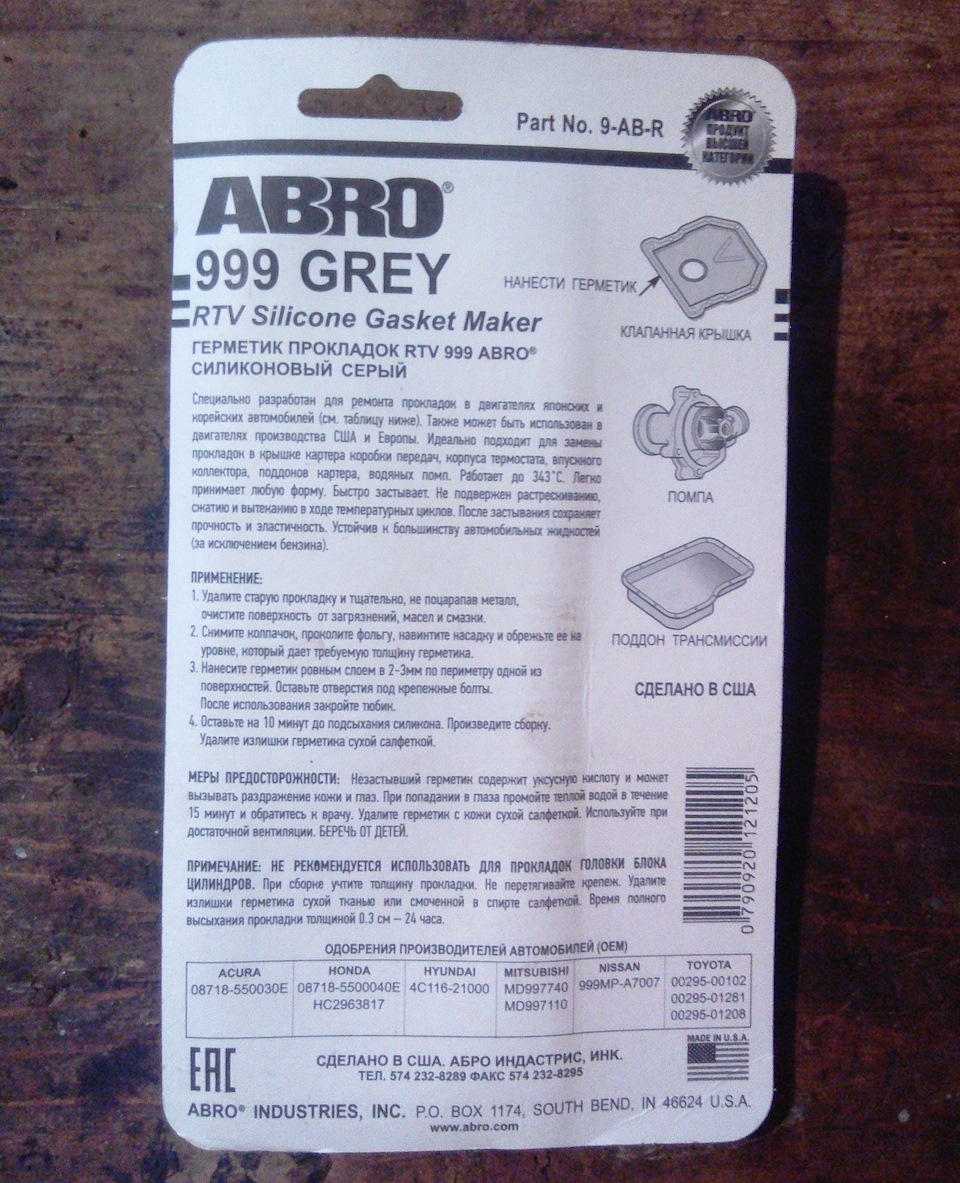

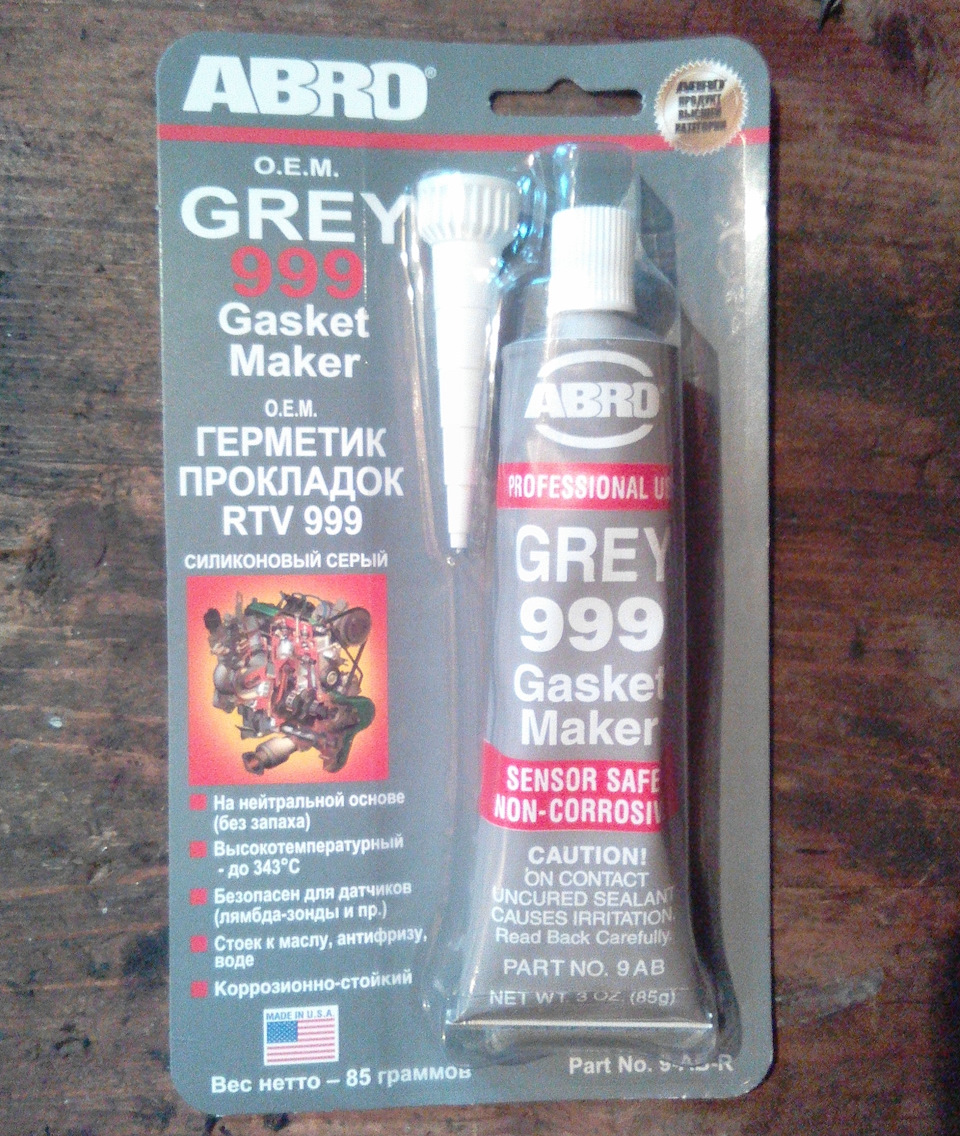

Очистил поддон и двигатель от герметика, нанес новый герметик, выдержал 10 мин. и установил все на место.
Затем, наконец, установил клапанную крышку на место. Масло заливал через сутки чтобы дать герметику высохнуть.

Всем удачи и будьте аккуратны при выполнении работ!

Проверка тепловых зазоров в приводе клапанов Hyundai Solaris

Инструменты:

Детали и расходники:

Примечание:

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С. Снимаем катушки зажигания и отводим жгут проводов катушек зажигания от крышки головки блока цилиндров в сторону.

1. Сжав пассатижами концы хомута крепления шланга вентиляции картера снимаем шланг со штуцера клапана системы вентиляции картера.

Примечание:

Аналогично отсоединяем от другого штуцера крышки головки блока цилиндров шланг системы вентиляции картера.​

2. Головкой «на 10» отворачиваем шестнадцать болтов крепления крышки головки блока цилиндров.

3. Снимаем крышку блока цилиндров.

Примечание:

На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.​

На автомобиле с механической коробкой передач вывешиваем правое переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Включаем пятую передачу в коробке передач.​ Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.​

4. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки на звездочке распределительного вала выпускных клапанов и корпусе исполнительного механизма системы изменения фаз на валу впускных клапанов, должны располагаться (как показано на фото) напротив друг друга и на уровне плоскости разъема крышки и головки блока разъема.

5. При этом метка (риска) на шкиве привода вспомогательных агрегатов должна совпадать с меткой «0» на приливе крышки привода ГРМ.

6. В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками (при измерении кулачок не должен надавливать на толкатель, а должен быть обращен к нему «затылком» – своим цилиндрическим участком) впускных клапанов 1-го и 2-го цилиндров, а также выпускных клапанов 1-го и 3-го цилиндров.

7. Записываем номера кулачков и измеренные зазоры в приводе клапанов.

Примечание:

Зазор равен толщине щупа, который вводится между кулачком и толкателем с легким защемлением.​

8. Провернув коленчатый вал на один оборот (360°) по часовой стрелке, проверяем зазоры между толкателями и кулачками впускных клапанов 3-го и 4-го цилиндров, а также выпускных клапанов 2-го и 4-го цилиндров.

Примечание:

Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных – 0,25 мм. Допуск на зазоры для всех клапанов составляет ±0,05 мм. В том случае, если зазор в приводе какого-либо клапана выходит за границы допуска необходимо отрегулировать зазор. Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

Для замены толкателя необходимо демонтировать распределительный вал и, вынув толкатель, микрометром замерить его толщину. В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0,015 мм – всего сорок один размер толкателей. Учитывая, что при выполнении операции по замене толкателей придется столкнуться со значительными трудностями, связанными со снятием цепи привода ГРМ и установкой фаз газораспределения, рекомендуем регулировку тепловых зазоров в приводе клапанов проводить на станции технического обслуживания. Сборку выполняем в обратной последовательности.

9. Перед установкой крышки головки блока цилиндров, вынимаем из ее пазов резиновую уплотнительную прокладку и резиновую прокладку, уплотняющую свечные колодцы. Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки.

10. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

В статье не хватает:

Проверка и регулировка зазоров в приводе клапанов

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – не полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет (0,25±0,05) мм, для впускных клапанов – (0,20±0,05) мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. Снятие и установка распределительных валов), а также набор плоских щупов.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия).

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1го цилиндра в положение ВМТ такта сжатия.

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

H = B + A – C,

где A – измеренный зазор;

B – толщина старого толкателя;

C – номинальный зазор.

Например, для впускного клапана А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н = 5,42 + 0,31 – 0,20 = 5,53 мм.

В пределах допуска зазора (±0,05 мм) подберите ближайший по толщине толкатель.

В запасные части поставляют толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

10. Поверните коленчатый вал на 180°.

11. Установите распределительные валы, но цепь привода газораспределительного механизма пока не устанавливайте.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.

13. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра были направлены вверх.

14. Поверните коленчатый вал на 180°, тем самым установив поршень 1-го цилиндра в ВМТ.

15. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Проверка и регулировка зазоров в приводе клапанов двигателя Hyundai Solaris

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – не полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет (0,25±0,05) мм, для впускных клапанов – (0,20±0,05) мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. Снятие и установка распределительных валов ),а также набор плоских щупов.

1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров ).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия ).

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1го цилиндра в положение ВМТ такта сжатия.

5. Снимите распределительные валы (см. Снятие и установка распределительных валов ).

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

где A – измеренный зазор;

B – толщина старого толкателя;

C – номинальный зазор.

Например, для впускного клапана А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н = 5,42 + 0,31 – 0,20 = 5,53 (мм).

В пределах допуска зазора (±0,05 мм) подберите ближайший по толщине толкатель.

В запасные части поставляют толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

10. Поверните коленчатый вал на 180°.

11. Установите распределительные валы, но цепь привода газораспределительного механизма пока не устанавливайте.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.

13. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1го цилиндра были направлены вверх.

14. Поверните коленчатый вал на 180°, тем самым установив поршень 1-го цилиндра в ВМТ.

15. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Регулировка клапанов хендай солярис

Проверка тепловых зазоров в приводе клапанов Hyundai Solaris

Инструменты:

Детали и расходники:

Примечание:

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С. Снимаем катушки зажигания и отводим жгут проводов катушек зажигания от крышки головки блока цилиндров в сторону.

1. Сжав пассатижами концы хомута крепления шланга вентиляции картера снимаем шланг со штуцера клапана системы вентиляции картера.

Примечание:

Аналогично отсоединяем от другого штуцера крышки головки блока цилиндров шланг системы вентиляции картера.​

2. Головкой «на 10» отворачиваем шестнадцать болтов крепления крышки головки блока цилиндров.

3. Снимаем крышку блока цилиндров.

Примечание:

На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.​

На автомобиле с механической коробкой передач вывешиваем правое переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Включаем пятую передачу в коробке передач.​ Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.​

4. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки на звездочке распределительного вала выпускных клапанов и корпусе исполнительного механизма системы изменения фаз на валу впускных клапанов, должны располагаться (как показано на фото) напротив друг друга и на уровне плоскости разъема крышки и головки блока разъема.

5. При этом метка (риска) на шкиве привода вспомогательных агрегатов должна совпадать с меткой «0» на приливе крышки привода ГРМ.

6. В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками (при измерении кулачок не должен надавливать на толкатель, а должен быть обращен к нему «затылком» – своим цилиндрическим участком) впускных клапанов 1-го и 2-го цилиндров, а также выпускных клапанов 1-го и 3-го цилиндров.

7. Записываем номера кулачков и измеренные зазоры в приводе клапанов.

Примечание:

Зазор равен толщине щупа, который вводится между кулачком и толкателем с легким защемлением.​

8. Провернув коленчатый вал на один оборот (360°) по часовой стрелке, проверяем зазоры между толкателями и кулачками впускных клапанов 3-го и 4-го цилиндров, а также выпускных клапанов 2-го и 4-го цилиндров.

Примечание:

Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных – 0,25 мм. Допуск на зазоры для всех клапанов составляет ±0,05 мм. В том случае, если зазор в приводе какого-либо клапана выходит за границы допуска необходимо отрегулировать зазор. Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

Для замены толкателя необходимо демонтировать распределительный вал и, вынув толкатель, микрометром замерить его толщину. В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0,015 мм – всего сорок один размер толкателей. Учитывая, что при выполнении операции по замене толкателей придется столкнуться со значительными трудностями, связанными со снятием цепи привода ГРМ и установкой фаз газораспределения, рекомендуем регулировку тепловых зазоров в приводе клапанов проводить на станции технического обслуживания. Сборку выполняем в обратной последовательности.

9. Перед установкой крышки головки блока цилиндров, вынимаем из ее пазов резиновую уплотнительную прокладку и резиновую прокладку, уплотняющую свечные колодцы. Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки.

10. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

В статье не хватает:

Регулировка клапанов на Hyundai Solaris: пошаговое руководство

При работе двигатель внутреннего сгорания нагревается, и все металлические элементы расширяются. Клапанная система отвечает за своевременный впуск топливной смеси и выпуск отработанных газов. На автомобилях модели «Солярис» проверка зазоров и регулировка клапанов осуществляется при наличии характерных симптомов и по карте технического обслуживания (один раз на 20-30 тыс. км. пробега).

Когда нужна регулировка

Если неверно выставлен зазор в клапанах, двигатель теряет мощность, съедает больше бензина, появляется посторонний звук. И если не провести регулировку, общий ресурс мотора и его систем снизится. Осуществляете проверку двигателя, чтобы удостовериться том, что он работает в нормальном режиме. Можно говорить о неверной регулировке зазоров клапанов, если есть один из симптомов:

Для проведения регулировки необходимы толкатели с индексами от 22226-2B000 до 22226-2B041. Проверку нужно делать на холодном двигателе, температура около 20 градусов. Для проверки зазора потребуется два щупа – толщиной 0,20 мм (для измерений выпускных клапанов) и 0,25 мм (для впускных). Но допускается отклонение от этих значений на 0,05 мм. Регулировка зазора происходит при помощи установки толкателей различной толщины.

Порядок проведения замера зазоров

Чтобы проверить зазоры в клапанах Hyundai Solaris, нужно выполнить следующие действия:

Установку поршня в верхнее положение необходимо проводить по меткам, которые нанесены на шестерне распределительного вала. Метки есть и на коленчатом валу, но если ориентироваться на них, то в верхней точке будет находиться либо первый поршень, либо четвертый. Установите по меткам шкив коленвала, сверьтесь с распредвалом. Везде метки должны совпадать с рисками на блоке и крышке ГБЦ. Метки на обоих распредвалах должны находиться друг напротив друга.

Измерение осуществляется между толкателями клапанов и кулачками распределительного вала. Обязательно запишите все показания. В «нулевом» положении производится замер на:

Проворачиваете на полный оборот коленчатый вал и проверяете на:

При диагностике щуп должен входить между кулачком и толкателем с едва заметным сопротивлением.

Процедура регулировки

После проведения замера зазоров клапанов на Хендай «Солярис» нужно осуществить сравнение с эталоном:

Для корректировки нужно устанавливать толкатели с другой толщиной. Если на нескольких клапанах зазоры отличаются от эталонных значений, замените на них толкатели. Для этого:

Чтобы вычислить толщину нового толкателя, необходимо воспользоваться формулой:

После проведения расчетов нужно подобрать толкатели с наиболее близким значением толщины. Допускается отклонение от расчетного значения на 0,05 мм в большую или меньшую сторону. Проведите подбор всех толкателей, замена которых необходима.

Установите на свои места распределительные валы и повторите замер зазоров во всех клапанах. Цепь привода газораспределительного механизма ставить необязательно, распредвалы можно прокручивать при помощи шестигранников. Если все зазоры в допустимых пределах, то в первом цилиндре устанавливаете поршень в верхнюю мертвую точку и натягиваете цепь привода ГРМ. Устанавливаете крышку и все снятые перед началом работы элементы.

Регулировка клапанов на Kia Rio и Hyundai Solaris

Kia Rio третьего поколения вышла в свет 1 марта 2011 году на автосалоне в Женеве. На китайском рынке модель называлась Kia K2. А специально для российского рынка и стран СНГ было запущено производство Rio на заводе Hyundai в Санкт – Петербурге, автомобиль был на базе китайского К2, но адаптирован под наши условия эксплуатации.

На Рио устанавливаются бензиновые двигатели объёмом 1.4 и 1.6 литров. Заводское имя мотора «Gamma». Этот двигатель довольно прост и надежен. Он оснащен системой изменения фаз газораспределения CVVT. Агрегат на 1.4 л. развивает мощность 107 л.с., а на 1.6 — 123 л.с. Моторесурс двигателя, как и всех современных корейских ДВС, около 250 000 км пробега до капитального ремонта.

Механические толкатели клапанов – регулировочные стаканы

Одной из особенностей моторов линейки Gamma является отсутствие в конструкции головки блока цилиндров гидрокомпенсаторов (HLA). Вместо них используются механический компенсатор зазоров (MLA). Поэтому, периодически приходится регулировать зазоры в клапанах на Киа Рио третьего поколения. На собрате Рио – Hyundai Solaris установлены теже силовые агрегаты, поэтому процедура регулировки аналогична для соляриса.

Зачем регулировать клапаны на Киа Рио

Все дело в том, что при работе ДВС впускные и выпускные клапаны подвержены воздействию высоких температур. Выпускные особенно горячие, температура достигает 800 градусов. Для нормального охлаждения клапана важно чтобы его тарелка хорошо контактировала с седлом — через него отводится большая часть тепла от клапана в головку блока цилиндров. Но при неправильном зазоре (меньше нормы) этот контакт может быть нарушен, и клапан будет хуже охлаждаться. Вследствие этого происходит прогар и потеря компрессии в цилиндре. Поэтому важно периодически проверять тепловые зазоры клапанов и регулировать их по мере необходимости. Особенно актуально это для автомобилей, оборудованных газобаллонным оборудованием.

Как часто регулировать клапаны на Рио

Заводская инструкция по ремонту Кио Рио гласит, что зазоры надо проверять раз в 90 000 км пробега либо при возникновении посторонних шумов, либо других проблем с двигателем. Но надо понимать, что этот регламент корейцы писали для моторов, работающих на бензине. Для машин с ГБО это не актуально. По статистике, при работе на бензине зазоры в клапанах можно не трогать на протяжении всего срока эксплуатации двигателя, до капитального ремонта. Другое дело при работе на газе. Здесь пробег до регулировки от 40 000 до 90 000 км. Зависит он от правильности настройки газового блока управления, стиля вождения и других факторов.

Если на вашем авто есть ГБО проверяйте зазоры раз в 45 000 км пробега.

Магнитола идеально становится вместо штатной на Киа Рио. Amdroid 8.1. Wi-fi, GPS. Поддержка штатных кнопок на руле.

Процесс регулировки клапанов на Киа Рио 1.4 и 1.6

Оба мотора имеют одинаковую конструкцию газораспределительного механизма, поэтому и процесс регулировки клапанов на них одинаковый.

Материалы для регулировки клапанов:

Итак, вот алгоритм проверки зазоров. Проверку делаем на холодном двигателе (20 градусов Цельсия)

Допустимые тепловые зазоры

После того как все измерено и записано, если наши значения не входят в допуски, приступаем к регулировке.

Для этого нам понадобятся:

Машинка для зачистки шин и комплект абразивных камней. Нам подойдет второй и четвертый слева

Регулировать клапаны можно двумя способами. Первый – заменив регулировочные стаканы (MLA) на новые, нужного размера. Второй – сточив старые стаканы до необходимой толщины. Второй способ возможно использовать если измеренные зазоры меньше чем допустимые.

Для того чтобы снять стаканы нам нужно снять цепь ГРМ и распределительные валы. Сделать это можно без снятия крышки цепи. Для начала нужно зафиксировать натяжитель цепи. Специально для этого на крышке есть технологическое отверстие, заглушенное болтом. Откручиваем болт и с помощью тонкого стержня, диаметром 2 мм, стопорим натяжитель.

Сервисное отверстие для установки стопора натяжителя цепи

Впускные: N = T + (A – 0.20mm),

Выпускные: N = T + (A – 0.25mm), где N – толщина нового компенсатора, T – толщина старого компенсатора, A – измеренный ранее зазор.

Магнитола идеально становится вместо штатной на Киа Рио. Amdroid 8.0. Wi-fi, GPS. Поддержка штатных кнопок на руле

Подскажите нужно ли регулировать клапана на солярисе или там

Но для начала сделаем перекличку

by Adminrive · Published 19.01.2016

Приехал на сессию и поставил машину на стоянку на 5 дней

by Adminrive · Published 20.01.2016

Всего неделю на сайте Kolesa-darom

by Adminrive · Published 07.04.2014

30 комментариев

Одни говорят гидрокомпенсаторы есть вторые говорят нет.

нету в солярисе гидрокомпенсаторов. Проверка зазора клапанов раз в 90 т.км, при необходимости регулировка.

Тоже слышал что нету и мотор типо одноразовый и ремонту не подлежит

Эдуард, и на сколько его хватит?

Игорь, по официальным данным 180тыс по пробегу живет,а так говорят что больше)

Эдуард, нету гидрокомпенсаторов

Эдуард, на всех современных моторах хендэ нет гидриков.

любуйся, это далеко не все размеры

Эдуард, поэтому, прежде чем писать чепуху, сначала подумай, и не вводи людей в заблуждение.

Игорь, нет там гидриков.

Эдуард, нет гидриков.

Андрей, нет нет 🙂 ошибся я сори:))

Эдуард, 180 это гарантия завода при которой они его отремонтируют если что случиться!

когда ездил на ТО мне мастер показал двиг 1.6, который они сняли с солика чтоб перебрать и он мне показал гидрики.

я еще спросил у него а через сколько КМ надо клапана регулировать он посмеялся и показал мне гидрики. на всех 16V стоят гидрики

Игорь, ты неадекват? ))

Андрей, 150 гарантия если что) а 180 это ресурс двигателя)почитай на форумах)

Эдуард, а точно пардон! Но после 180 он резко не сломается а может и ещё пару сотен тысяч намотать!

Там нет гидриков, там просто стаканы и все. Что касается ресурса, 150 тыс км или 5 лет, это гарантия, заявленный ресурс 180тыс км, или 6 лет, но как написано дальше в сервисной книжке при соблюдений всех правил эксплуатации и обслуживания возможна эксплуатация и 10 лет, так что ресурс зависит от нас самих. Помните, машина любит ласку, теплоту и смазку.

Игорь, гидрокомпенсаторов нет

на 90 тыс регулировку клапанов нужно делать

Там гидриков нет,там регулировочные шайбы

Евгений, да я вообще в шоке. Они че не ездили на тачках никогда.

Ильнур, особенность двигателя такая.

Как отрегулировать клапана на солярисе

Как отрегулировать клапана на солярисе

Для компенсации теплового расширения между торцом стержня клапана и кулачком распредвала устанавливается зазор. Если этот зазор будет увеличен, то клапан не будет полностью открываться, а при уменьшенном зазоре не полностью закрываться

Номинальный зазор для выпускных клапанов должен быть 0,25±0,05 мм, а для впускных клапанов 0,20±0,05 мм.

Для замера зазоров подготавливаем автомобиль и снимаем крышку головки блока цилиндров, статья — Как заменить прокладку крышки ГБЦ двигателя Hyundai Solaris

Зазоры нужно замерять на холодном двигателе +20°

Устанавливаем поршень первого цилиндра в положение ВМТ такта сжатия, смотрим статью — Как выставить ВМТ двигателя автомобиля Hyundai Solaris

Измеряем щупом зазоры между указанными стрелками на рисунке кулачками распредвала и толкателями клапанов.

Записываем измеренные зазоры

Поворачиваем коленчатый вал на один оборот (360°) и повторяем измерения зазоров для остальных клапанов указанных стрелками на рисунке.

Нужно заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений.

После измерений всех зазоров устанавливаем поршень первого цилиндра в ВМТ такта сжатия

Снимаем распределительный вал

Извлекаем из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и записываем его толщину.

Толщина указана на обратной стороне толкателя.

Рассчитываем толщину «P» нового толкателя по формуле (все значения в мм):

P=B+A-C где A – измеренный зазор;

B – толщина старого толкателя

C – номинальный зазор.

Например, для впускного клапана A=0,31 мм, B=5,42 мм, C=0,20 мм, тогда P=5,42+0,31-0,20=5,53 мм.

Подбираем ближайший по толщине толкатель

В запасные части поставляются толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

Устанавливаем новый толкатель на место

Таким образом, заменяем толкатели всех клапанов, у которых требуется регулировка зазора

Поворачиваем коленчатый вал на 180°

Устанавливаем распределительные валы, но цепь привода ГРМ пока не устанавливаем

Проворачивая распределительные валы за шестигранники, измеряем щупом зазоры.

Если зазоры отличаются от номинальных значений, повторяем регулировку.

Если все зазоры соответствуют номинальным значением, поворачиваем распредвалы таким образом, чтобы кулачки привода клапанов 1-го цилиндра были направлены вверх.

Поверните коленчатый вал на 180°, тем самым установив поршень первого цилиндра в ВМТ

Устанавливаем цепь привода ГРМ и все детали в обратном порядке.

Проверка и регулировка зазоров в приводе клапанов двигателя Hyundai Solaris

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – не полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет (0,25±0,05) мм, для впускных клапанов – (0,20±0,05) мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. Снятие и установка распределительных валов ),а также набор плоских щупов.

1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров ).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия ).

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1го цилиндра в положение ВМТ такта сжатия.

5. Снимите распределительные валы (см. Снятие и установка распределительных валов ).

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

где A – измеренный зазор;

B – толщина старого толкателя;

C – номинальный зазор.

Например, для впускного клапана А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н = 5,42 + 0,31 – 0,20 = 5,53 (мм).

В пределах допуска зазора (±0,05 мм) подберите ближайший по толщине толкатель.

В запасные части поставляют толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

10. Поверните коленчатый вал на 180°.

11. Установите распределительные валы, но цепь привода газораспределительного механизма пока не устанавливайте.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.

13. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1го цилиндра были направлены вверх.

14. Поверните коленчатый вал на 180°, тем самым установив поршень 1-го цилиндра в ВМТ.

15. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Hyundai Solaris

Проверка и регулировка зазоров в приводе клапанов

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – не полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет (0,25±0,05) мм, для впускных клапанов – (0,20±0,05) мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. Снятие и установка распределительных валов), а также набор плоских щупов.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия).

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1го цилиндра в положение ВМТ такта сжатия.

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

H = B + A – C,

где A – измеренный зазор;

B – толщина старого толкателя;

C – номинальный зазор.

Например, для впускного клапана А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н = 5,42 + 0,31 – 0,20 = 5,53 (мм).

В пределах допуска зазора (±0,05 мм) подберите ближайший по толщине толкатель.

В запасные части поставляют толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

10. Поверните коленчатый вал на 180°.

11. Установите распределительные валы, но цепь привода газораспределительного механизма пока не устанавливайте.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.

13. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1го цилиндра были направлены вверх.

14. Поверните коленчатый вал на 180°, тем самым установив поршень 1-го цилиндра в ВМТ.

15. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Как отрегулировать клапаны на Hyundai Solaris

Согласно определению, регулировка клапанов представляет собой мероприятие, при котором проводится установка правильного расстояния между стержнем и толкателем клапана. Проводится регулировка клапана на двигателе внутреннего сгорания. Из технических данных известно, что один цилиндр автомобиля состоит из двух клапанов (иногда более). Один клапан отвечает за впуск горючей смеси, другой производит выпуск отработанных газов. Приводятся клапана в действие от газораспределительного механизма.

Регулировка клапанов Хендай Солярис 1,6 необходима из-за того, что после прогрева двигателя детали начинают расширяться. Неправильная регулировка клапанов значительно снижает ресурс работы деталей силового агрегата автомобиля. В качестве примера можно принять тот факт, что если зазор будет минимальным, седла клапанов покроются нагаром, в обратном же случае будет наблюдаться характерный стук в моторном отсеке. То есть в первом случае клапан не сможет полностью закрываться, а во втором соответственно не будет открываться полностью.

Зачем проводится проверка

Проверка необходима для того, чтобы быть уверенным в правильной работе двигателя. Однако, имеется несколько причин, по которым определяется необходимость регулировки клапанов двигателя:

В качестве запасных частей при проверке и регулировки клапанов нужно приготовить толкатели, которые должны соответствовать модели двигателя. Плановая регулировка клапанов Хендай Солярис как правило должна проводиться через каждые 20 000 – 30 000 километров. Проверять зазор на автомобиле необходимо только тогда, когда силовой агрегат не прогрет, то есть при температуре воздуха 20 градусов.

Зазор проверяется между кулачком распредвала и толкателем клапана. При его проверке величина должна составлять на выпускном клапане 0,25мм, а на впускном этот показатель должен быть равен 0,20мм. Для каждого клапана допускается отклонение показателей на 0,05мм в большую либо в меньшую сторону. Зазоры клапанов регулируются при помощи подбора толщины толкателя.

Порядок проверки

Пошаговая инструкция для проверки зазоров клапанов будет выглядеть так:

На заметку! Выставлять положение ВМТ следует согласно имеющимся меткам на шестеренках распредвала. Если устанавливать согласно меткам вала коленчатого, то в положении верхней точки может находиться поршень первого или четвертого цилиндра. Как только метки шестеренок распределительного вала будут установлены, необходимо произвести сверку отметок вала коленчатого. После этого снимается переднее колесо со стороны пассажира. Коленвал проворачивается с помощью болта, которым крепится шкив. Проворачивать необходимо до тех пор, пока отметка коленвала не сравняется с нулевой отметкой крышки цепи ГРМ. В верхней части проверяется совпадение меток шестерен с верхней частью ГБЦ.

Как регулировать?

Регулировка зазоров заключается в следующем:

В случае, если после прочтения статьи все же имеются вопросы у владельцев автомобилей о том, как правильно проводить то или иное действие, имеется возможность просмотреть видео о регулировке клапанов Хендай Солярис прямо на нашем сайте.

Регулировка клапанов на Hyundai Solaris: пошаговое руководство

При работе двигатель внутреннего сгорания нагревается, и все металлические элементы расширяются. Клапанная система отвечает за своевременный впуск топливной смеси и выпуск отработанных газов. На автомобилях модели «Солярис» проверка зазоров и регулировка клапанов осуществляется при наличии характерных симптомов и по карте технического обслуживания (один раз на 20-30 тыс. км. пробега).

Когда нужна регулировка

Если неверно выставлен зазор в клапанах, двигатель теряет мощность, съедает больше бензина, появляется посторонний звук. И если не провести регулировку, общий ресурс мотора и его систем снизится. Осуществляете проверку двигателя, чтобы удостовериться том, что он работает в нормальном режиме. Можно говорить о неверной регулировке зазоров клапанов, если есть один из симптомов:

Для проведения регулировки необходимы толкатели с индексами от 22226-2B000 до 22226-2B041. Проверку нужно делать на холодном двигателе, температура около 20 градусов. Для проверки зазора потребуется два щупа – толщиной 0,20 мм (для измерений выпускных клапанов) и 0,25 мм (для впускных). Но допускается отклонение от этих значений на 0,05 мм. Регулировка зазора происходит при помощи установки толкателей различной толщины.

Порядок проведения замера зазоров

Чтобы проверить зазоры в клапанах Hyundai Solaris, нужно выполнить следующие действия:

Установку поршня в верхнее положение необходимо проводить по меткам, которые нанесены на шестерне распределительного вала. Метки есть и на коленчатом валу, но если ориентироваться на них, то в верхней точке будет находиться либо первый поршень, либо четвертый. Установите по меткам шкив коленвала, сверьтесь с распредвалом. Везде метки должны совпадать с рисками на блоке и крышке ГБЦ. Метки на обоих распредвалах должны находиться друг напротив друга.

Измерение осуществляется между толкателями клапанов и кулачками распределительного вала. Обязательно запишите все показания. В «нулевом» положении производится замер на:

Проворачиваете на полный оборот коленчатый вал и проверяете на:

При диагностике щуп должен входить между кулачком и толкателем с едва заметным сопротивлением.

Процедура регулировки

После проведения замера зазоров клапанов на Хендай «Солярис» нужно осуществить сравнение с эталоном:

Для корректировки нужно устанавливать толкатели с другой толщиной. Если на нескольких клапанах зазоры отличаются от эталонных значений, замените на них толкатели. Для этого:

Чтобы вычислить толщину нового толкателя, необходимо воспользоваться формулой:

После проведения расчетов нужно подобрать толкатели с наиболее близким значением толщины. Допускается отклонение от расчетного значения на 0,05 мм в большую или меньшую сторону. Проведите подбор всех толкателей, замена которых необходима.

Установите на свои места распределительные валы и повторите замер зазоров во всех клапанах. Цепь привода газораспределительного механизма ставить необязательно, распредвалы можно прокручивать при помощи шестигранников. Если все зазоры в допустимых пределах, то в первом цилиндре устанавливаете поршень в верхнюю мертвую точку и натягиваете цепь привода ГРМ. Устанавливаете крышку и все снятые перед началом работы элементы.

Мануал регулировка клапанов солярис

Hyundai Solaris

Проверка и регулировка зазоров в приводе клапанов

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – не полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет (0,25±0,05) мм, для впускных клапанов – (0,20±0,05) мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. Снятие и установка распределительных валов), а также набор плоских щупов.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия).

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1го цилиндра в положение ВМТ такта сжатия.

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

B – толщина старого толкателя;

Например, для впускного клапана А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н = 5,42 + 0,31 – 0,20 = 5,53 (мм).

В пределах допуска зазора (±0,05 мм) подберите ближайший по толщине толкатель.

В запасные части поставляют толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

10. Поверните коленчатый вал на 180°.

11. Установите распределительные валы, но цепь привода газораспределительного механизма пока не устанавливайте.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.

13. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1го цилиндра были направлены вверх.

14. Поверните коленчатый вал на 180°, тем самым установив поршень 1-го цилиндра в ВМТ.

15. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Регулировка клапанов хендай солярис

Проверка тепловых зазоров в приводе клапанов Hyundai Solaris

Инструменты:

Детали и расходники:

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С. Снимаем катушки зажигания и отводим жгут проводов катушек зажигания от крышки головки блока цилиндров в сторону.

1. Сжав пассатижами концы хомута крепления шланга вентиляции картера снимаем шланг со штуцера клапана системы вентиляции картера.

Аналогично отсоединяем от другого штуцера крышки головки блока цилиндров шланг системы вентиляции картера.​

2. Головкой «на 10» отворачиваем шестнадцать болтов крепления крышки головки блока цилиндров.

3. Снимаем крышку блока цилиндров.

На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.​

На автомобиле с механической коробкой передач вывешиваем правое переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Включаем пятую передачу в коробке передач.​ Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.​

4. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки на звездочке распределительного вала выпускных клапанов и корпусе исполнительного механизма системы изменения фаз на валу впускных клапанов, должны располагаться (как показано на фото) напротив друг друга и на уровне плоскости разъема крышки и головки блока разъема.

5. При этом метка (риска) на шкиве привода вспомогательных агрегатов должна совпадать с меткой «0» на приливе крышки привода ГРМ.

6. В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками (при измерении кулачок не должен надавливать на толкатель, а должен быть обращен к нему «затылком» – своим цилиндрическим участком) впускных клапанов 1-го и 2-го цилиндров, а также выпускных клапанов 1-го и 3-го цилиндров.

7. Записываем номера кулачков и измеренные зазоры в приводе клапанов.

Зазор равен толщине щупа, который вводится между кулачком и толкателем с легким защемлением.​

8. Провернув коленчатый вал на один оборот (360°) по часовой стрелке, проверяем зазоры между толкателями и кулачками впускных клапанов 3-го и 4-го цилиндров, а также выпускных клапанов 2-го и 4-го цилиндров.

Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных – 0,25 мм. Допуск на зазоры для всех клапанов составляет ±0,05 мм. В том случае, если зазор в приводе какого-либо клапана выходит за границы допуска необходимо отрегулировать зазор. Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

Для замены толкателя необходимо демонтировать распределительный вал и, вынув толкатель, микрометром замерить его толщину. В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0,015 мм – всего сорок один размер толкателей. Учитывая, что при выполнении операции по замене толкателей придется столкнуться со значительными трудностями, связанными со снятием цепи привода ГРМ и установкой фаз газораспределения, рекомендуем регулировку тепловых зазоров в приводе клапанов проводить на станции технического обслуживания. Сборку выполняем в обратной последовательности.

9. Перед установкой крышки головки блока цилиндров, вынимаем из ее пазов резиновую уплотнительную прокладку и резиновую прокладку, уплотняющую свечные колодцы. Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки.

10. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

В статье не хватает:

Регулировка клапанов на Hyundai Solaris: пошаговое руководство

При работе двигатель внутреннего сгорания нагревается, и все металлические элементы расширяются. Клапанная система отвечает за своевременный впуск топливной смеси и выпуск отработанных газов. На автомобилях модели «Солярис» проверка зазоров и регулировка клапанов осуществляется при наличии характерных симптомов и по карте технического обслуживания (один раз на 20-30 тыс. км. пробега).

Когда нужна регулировка

Если неверно выставлен зазор в клапанах, двигатель теряет мощность, съедает больше бензина, появляется посторонний звук. И если не провести регулировку, общий ресурс мотора и его систем снизится. Осуществляете проверку двигателя, чтобы удостовериться том, что он работает в нормальном режиме. Можно говорить о неверной регулировке зазоров клапанов, если есть один из симптомов:

Для проведения регулировки необходимы толкатели с индексами от 22226-2B000 до 22226-2B041. Проверку нужно делать на холодном двигателе, температура около 20 градусов. Для проверки зазора потребуется два щупа – толщиной 0,20 мм (для измерений выпускных клапанов) и 0,25 мм (для впускных). Но допускается отклонение от этих значений на 0,05 мм. Регулировка зазора происходит при помощи установки толкателей различной толщины.

Порядок проведения замера зазоров

Чтобы проверить зазоры в клапанах Hyundai Solaris, нужно выполнить следующие действия:

Установку поршня в верхнее положение необходимо проводить по меткам, которые нанесены на шестерне распределительного вала. Метки есть и на коленчатом валу, но если ориентироваться на них, то в верхней точке будет находиться либо первый поршень, либо четвертый. Установите по меткам шкив коленвала, сверьтесь с распредвалом. Везде метки должны совпадать с рисками на блоке и крышке ГБЦ. Метки на обоих распредвалах должны находиться друг напротив друга.

Измерение осуществляется между толкателями клапанов и кулачками распределительного вала. Обязательно запишите все показания. В «нулевом» положении производится замер на:

Проворачиваете на полный оборот коленчатый вал и проверяете на:

При диагностике щуп должен входить между кулачком и толкателем с едва заметным сопротивлением.

Процедура регулировки

После проведения замера зазоров клапанов на Хендай «Солярис» нужно осуществить сравнение с эталоном:

Для корректировки нужно устанавливать толкатели с другой толщиной. Если на нескольких клапанах зазоры отличаются от эталонных значений, замените на них толкатели. Для этого:

Чтобы вычислить толщину нового толкателя, необходимо воспользоваться формулой:

После проведения расчетов нужно подобрать толкатели с наиболее близким значением толщины. Допускается отклонение от расчетного значения на 0,05 мм в большую или меньшую сторону. Проведите подбор всех толкателей, замена которых необходима.

Установите на свои места распределительные валы и повторите замер зазоров во всех клапанах. Цепь привода газораспределительного механизма ставить необязательно, распредвалы можно прокручивать при помощи шестигранников. Если все зазоры в допустимых пределах, то в первом цилиндре устанавливаете поршень в верхнюю мертвую точку и натягиваете цепь привода ГРМ. Устанавливаете крышку и все снятые перед началом работы элементы.

Регулировка клапанов на Kia Rio и Hyundai Solaris

Kia Rio третьего поколения вышла в свет 1 марта 2011 году на автосалоне в Женеве. На китайском рынке модель называлась Kia K2. А специально для российского рынка и стран СНГ было запущено производство Rio на заводе Hyundai в Санкт – Петербурге, автомобиль был на базе китайского К2, но адаптирован под наши условия эксплуатации.

На Рио устанавливаются бензиновые двигатели объёмом 1.4 и 1.6 литров. Заводское имя мотора «Gamma». Этот двигатель довольно прост и надежен. Он оснащен системой изменения фаз газораспределения CVVT. Агрегат на 1.4 л. развивает мощность 107 л.с., а на 1.6 — 123 л.с. Моторесурс двигателя, как и всех современных корейских ДВС, около 250 000 км пробега до капитального ремонта.

Механические толкатели клапанов – регулировочные стаканы

Одной из особенностей моторов линейки Gamma является отсутствие в конструкции головки блока цилиндров гидрокомпенсаторов (HLA). Вместо них используются механический компенсатор зазоров (MLA). Поэтому, периодически приходится регулировать зазоры в клапанах на Киа Рио третьего поколения. На собрате Рио – Hyundai Solaris установлены теже силовые агрегаты, поэтому процедура регулировки аналогична для соляриса.

Зачем регулировать клапаны на Киа Рио

Все дело в том, что при работе ДВС впускные и выпускные клапаны подвержены воздействию высоких температур. Выпускные особенно горячие, температура достигает 800 градусов. Для нормального охлаждения клапана важно чтобы его тарелка хорошо контактировала с седлом — через него отводится большая часть тепла от клапана в головку блока цилиндров. Но при неправильном зазоре (меньше нормы) этот контакт может быть нарушен, и клапан будет хуже охлаждаться. Вследствие этого происходит прогар и потеря компрессии в цилиндре. Поэтому важно периодически проверять тепловые зазоры клапанов и регулировать их по мере необходимости. Особенно актуально это для автомобилей, оборудованных газобаллонным оборудованием.

Как часто регулировать клапаны на Рио

Заводская инструкция по ремонту Кио Рио гласит, что зазоры надо проверять раз в 90 000 км пробега либо при возникновении посторонних шумов, либо других проблем с двигателем. Но надо понимать, что этот регламент корейцы писали для моторов, работающих на бензине. Для машин с ГБО это не актуально. По статистике, при работе на бензине зазоры в клапанах можно не трогать на протяжении всего срока эксплуатации двигателя, до капитального ремонта. Другое дело при работе на газе. Здесь пробег до регулировки от 40 000 до 90 000 км. Зависит он от правильности настройки газового блока управления, стиля вождения и других факторов.

Если на вашем авто есть ГБО проверяйте зазоры раз в 45 000 км пробега.

Магнитола идеально становится вместо штатной на Киа Рио. Amdroid 8.1. Wi-fi, GPS. Поддержка штатных кнопок на руле.

Процесс регулировки клапанов на Киа Рио 1.4 и 1.6

Оба мотора имеют одинаковую конструкцию газораспределительного механизма, поэтому и процесс регулировки клапанов на них одинаковый.

Материалы для регулировки клапанов:

Итак, вот алгоритм проверки зазоров. Проверку делаем на холодном двигателе (20 градусов Цельсия)

Допустимые тепловые зазоры

После того как все измерено и записано, если наши значения не входят в допуски, приступаем к регулировке.

Для этого нам понадобятся:

Машинка для зачистки шин и комплект абразивных камней. Нам подойдет второй и четвертый слева

Регулировать клапаны можно двумя способами. Первый – заменив регулировочные стаканы (MLA) на новые, нужного размера. Второй – сточив старые стаканы до необходимой толщины. Второй способ возможно использовать если измеренные зазоры меньше чем допустимые.

Для того чтобы снять стаканы нам нужно снять цепь ГРМ и распределительные валы. Сделать это можно без снятия крышки цепи. Для начала нужно зафиксировать натяжитель цепи. Специально для этого на крышке есть технологическое отверстие, заглушенное болтом. Откручиваем болт и с помощью тонкого стержня, диаметром 2 мм, стопорим натяжитель.

Сервисное отверстие для установки стопора натяжителя цепи

Выпускные: N = T + (A – 0.25mm), где N – толщина нового компенсатора, T – толщина старого компенсатора, A – измеренный ранее зазор.

Магнитола идеально становится вместо штатной на Киа Рио. Amdroid 8.0. Wi-fi, GPS. Поддержка штатных кнопок на руле

Подскажите нужно ли регулировать клапана на солярисе или там

Но для начала сделаем перекличку

by Adminrive · Published 19.01.2016

Приехал на сессию и поставил машину на стоянку на 5 дней

by Adminrive · Published 20.01.2016

Всего неделю на сайте Kolesa-darom

by Adminrive · Published 07.04.2014

30 комментариев

Одни говорят гидрокомпенсаторы есть вторые говорят нет.

нету в солярисе гидрокомпенсаторов. Проверка зазора клапанов раз в 90 т.км, при необходимости регулировка.

Тоже слышал что нету и мотор типо одноразовый и ремонту не подлежит

Эдуард, и на сколько его хватит?

Игорь, по официальным данным 180тыс по пробегу живет,а так говорят что больше)

Эдуард, нету гидрокомпенсаторов

Эдуард, на всех современных моторах хендэ нет гидриков.

любуйся, это далеко не все размеры

Эдуард, поэтому, прежде чем писать чепуху, сначала подумай, и не вводи людей в заблуждение.

Андрей, нет нет 🙂 ошибся я сори:))

Эдуард, 180 это гарантия завода при которой они его отремонтируют если что случиться!

когда ездил на ТО мне мастер показал двиг 1.6, который они сняли с солика чтоб перебрать и он мне показал гидрики.

я еще спросил у него а через сколько КМ надо клапана регулировать он посмеялся и показал мне гидрики. на всех 16V стоят гидрики

Андрей, 150 гарантия если что) а 180 это ресурс двигателя)почитай на форумах)

Эдуард, а точно пардон! Но после 180 он резко не сломается а может и ещё пару сотен тысяч намотать!

Там нет гидриков, там просто стаканы и все. Что касается ресурса, 150 тыс км или 5 лет, это гарантия, заявленный ресурс 180тыс км, или 6 лет, но как написано дальше в сервисной книжке при соблюдений всех правил эксплуатации и обслуживания возможна эксплуатация и 10 лет, так что ресурс зависит от нас самих. Помните, машина любит ласку, теплоту и смазку.

Игорь, гидрокомпенсаторов нет

на 90 тыс регулировку клапанов нужно делать

Там гидриков нет,там регулировочные шайбы

Евгений, да я вообще в шоке. Они че не ездили на тачках никогда.

Ильнур, особенность двигателя такая.

Регулировка клапанов хендай солярис 2013 год

Hyundai Solaris

Проверка и регулировка зазоров в приводе клапанов

Зазор между торцом стержня клапана и кулачком распределительного вала задается конструктивно для компенсации теплового расширения клапана. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – не полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для выпускного клапана составляет (0,25±0,05) мм, для впускных клапанов – (0,20±0,05) мм. Зазоры регулируют подбором толщины толкателей.

Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. Снятие и установка распределительных валов), а также набор плоских щупов.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия).

3. Измерьте щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов. Запишите измеренные зазоры.

4. Поверните коленчатый вал на один оборот (360°) и повторите измерения зазоров для остальных клапанов. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1го цилиндра в положение ВМТ такта сжатия.

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, зазор которого требуется отрегулировать, и запишите его толщину (она указана на обратной стороне толкателя).

7. Рассчитайте толщину Н нового толкателя по формуле (все значения в мм):

B – толщина старого толкателя;

Например, для впускного клапана А = 0,31 мм, В = 5,42 мм, С = 0,20 мм, тогда Н = 5,42 + 0,31 – 0,20 = 5,53 (мм).

В пределах допуска зазора (±0,05 мм) подберите ближайший по толщине толкатель.

В запасные части поставляют толкатели клапана 41-го размера, толщиной от 3,00 до 3,60 мм с шагом 0,015 мм.

8. Установите новый толкатель на место.

9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

10. Поверните коленчатый вал на 180°.

11. Установите распределительные валы, но цепь привода газораспределительного механизма пока не устанавливайте.

12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.

13. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1го цилиндра были направлены вверх.

14. Поверните коленчатый вал на 180°, тем самым установив поршень 1-го цилиндра в ВМТ.

15. Установите цепь привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Как отрегулировать клапаны на Hyundai Solaris

Согласно определению, регулировка клапанов представляет собой мероприятие, при котором проводится установка правильного расстояния между стержнем и толкателем клапана. Проводится регулировка клапана на двигателе внутреннего сгорания. Из технических данных известно, что один цилиндр автомобиля состоит из двух клапанов (иногда более). Один клапан отвечает за впуск горючей смеси, другой производит выпуск отработанных газов. Приводятся клапана в действие от газораспределительного механизма.

Регулировка клапанов Хендай Солярис 1,6 необходима из-за того, что после прогрева двигателя детали начинают расширяться. Неправильная регулировка клапанов значительно снижает ресурс работы деталей силового агрегата автомобиля. В качестве примера можно принять тот факт, что если зазор будет минимальным, седла клапанов покроются нагаром, в обратном же случае будет наблюдаться характерный стук в моторном отсеке. То есть в первом случае клапан не сможет полностью закрываться, а во втором соответственно не будет открываться полностью.

Зачем проводится проверка

Проверка необходима для того, чтобы быть уверенным в правильной работе двигателя. Однако, имеется несколько причин, по которым определяется необходимость регулировки клапанов двигателя:

В качестве запасных частей при проверке и регулировки клапанов нужно приготовить толкатели, которые должны соответствовать модели двигателя. Плановая регулировка клапанов Хендай Солярис как правило должна проводиться через каждые 20 000 – 30 000 километров. Проверять зазор на автомобиле необходимо только тогда, когда силовой агрегат не прогрет, то есть при температуре воздуха 20 градусов.

Зазор проверяется между кулачком распредвала и толкателем клапана. При его проверке величина должна составлять на выпускном клапане 0,25мм, а на впускном этот показатель должен быть равен 0,20мм. Для каждого клапана допускается отклонение показателей на 0,05мм в большую либо в меньшую сторону. Зазоры клапанов регулируются при помощи подбора толщины толкателя.

Порядок проверки

Пошаговая инструкция для проверки зазоров клапанов будет выглядеть так:

На заметку! Выставлять положение ВМТ следует согласно имеющимся меткам на шестеренках распредвала. Если устанавливать согласно меткам вала коленчатого, то в положении верхней точки может находиться поршень первого или четвертого цилиндра. Как только метки шестеренок распределительного вала будут установлены, необходимо произвести сверку отметок вала коленчатого. После этого снимается переднее колесо со стороны пассажира. Коленвал проворачивается с помощью болта, которым крепится шкив. Проворачивать необходимо до тех пор, пока отметка коленвала не сравняется с нулевой отметкой крышки цепи ГРМ. В верхней части проверяется совпадение меток шестерен с верхней частью ГБЦ.

Как регулировать?

Регулировка зазоров заключается в следующем:

В случае, если после прочтения статьи все же имеются вопросы у владельцев автомобилей о том, как правильно проводить то или иное действие, имеется возможность просмотреть видео о регулировке клапанов Хендай Солярис прямо на нашем сайте.

Регулировка клапанов хендай солярис

Проверка тепловых зазоров в приводе клапанов Hyundai Solaris

Инструменты:

Детали и расходники:

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С. Снимаем катушки зажигания и отводим жгут проводов катушек зажигания от крышки головки блока цилиндров в сторону.

1. Сжав пассатижами концы хомута крепления шланга вентиляции картера снимаем шланг со штуцера клапана системы вентиляции картера.

Аналогично отсоединяем от другого штуцера крышки головки блока цилиндров шланг системы вентиляции картера.​

2. Головкой «на 10» отворачиваем шестнадцать болтов крепления крышки головки блока цилиндров.

3. Снимаем крышку блока цилиндров.

На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.​

На автомобиле с механической коробкой передач вывешиваем правое переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Включаем пятую передачу в коробке передач.​ Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.​

4. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки на звездочке распределительного вала выпускных клапанов и корпусе исполнительного механизма системы изменения фаз на валу впускных клапанов, должны располагаться (как показано на фото) напротив друг друга и на уровне плоскости разъема крышки и головки блока разъема.

5. При этом метка (риска) на шкиве привода вспомогательных агрегатов должна совпадать с меткой «0» на приливе крышки привода ГРМ.

6. В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками (при измерении кулачок не должен надавливать на толкатель, а должен быть обращен к нему «затылком» – своим цилиндрическим участком) впускных клапанов 1-го и 2-го цилиндров, а также выпускных клапанов 1-го и 3-го цилиндров.

7. Записываем номера кулачков и измеренные зазоры в приводе клапанов.

Зазор равен толщине щупа, который вводится между кулачком и толкателем с легким защемлением.​

8. Провернув коленчатый вал на один оборот (360°) по часовой стрелке, проверяем зазоры между толкателями и кулачками впускных клапанов 3-го и 4-го цилиндров, а также выпускных клапанов 2-го и 4-го цилиндров.

Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных – 0,25 мм. Допуск на зазоры для всех клапанов составляет ±0,05 мм. В том случае, если зазор в приводе какого-либо клапана выходит за границы допуска необходимо отрегулировать зазор. Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

Для замены толкателя необходимо демонтировать распределительный вал и, вынув толкатель, микрометром замерить его толщину. В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0,015 мм – всего сорок один размер толкателей. Учитывая, что при выполнении операции по замене толкателей придется столкнуться со значительными трудностями, связанными со снятием цепи привода ГРМ и установкой фаз газораспределения, рекомендуем регулировку тепловых зазоров в приводе клапанов проводить на станции технического обслуживания. Сборку выполняем в обратной последовательности.

9. Перед установкой крышки головки блока цилиндров, вынимаем из ее пазов резиновую уплотнительную прокладку и резиновую прокладку, уплотняющую свечные колодцы. Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки.

10. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

В статье не хватает:

Регулировка клапанов на Hyundai Solaris: пошаговое руководство

При работе двигатель внутреннего сгорания нагревается, и все металлические элементы расширяются. Клапанная система отвечает за своевременный впуск топливной смеси и выпуск отработанных газов. На автомобилях модели «Солярис» проверка зазоров и регулировка клапанов осуществляется при наличии характерных симптомов и по карте технического обслуживания (один раз на 20-30 тыс. км. пробега).

Когда нужна регулировка

Если неверно выставлен зазор в клапанах, двигатель теряет мощность, съедает больше бензина, появляется посторонний звук. И если не провести регулировку, общий ресурс мотора и его систем снизится. Осуществляете проверку двигателя, чтобы удостовериться том, что он работает в нормальном режиме. Можно говорить о неверной регулировке зазоров клапанов, если есть один из симптомов:

Для проведения регулировки необходимы толкатели с индексами от 22226-2B000 до 22226-2B041. Проверку нужно делать на холодном двигателе, температура около 20 градусов. Для проверки зазора потребуется два щупа – толщиной 0,20 мм (для измерений выпускных клапанов) и 0,25 мм (для впускных). Но допускается отклонение от этих значений на 0,05 мм. Регулировка зазора происходит при помощи установки толкателей различной толщины.

Порядок проведения замера зазоров

Чтобы проверить зазоры в клапанах Hyundai Solaris, нужно выполнить следующие действия:

Установку поршня в верхнее положение необходимо проводить по меткам, которые нанесены на шестерне распределительного вала. Метки есть и на коленчатом валу, но если ориентироваться на них, то в верхней точке будет находиться либо первый поршень, либо четвертый. Установите по меткам шкив коленвала, сверьтесь с распредвалом. Везде метки должны совпадать с рисками на блоке и крышке ГБЦ. Метки на обоих распредвалах должны находиться друг напротив друга.

Измерение осуществляется между толкателями клапанов и кулачками распределительного вала. Обязательно запишите все показания. В «нулевом» положении производится замер на:

Проворачиваете на полный оборот коленчатый вал и проверяете на:

При диагностике щуп должен входить между кулачком и толкателем с едва заметным сопротивлением.

Процедура регулировки

После проведения замера зазоров клапанов на Хендай «Солярис» нужно осуществить сравнение с эталоном:

Для корректировки нужно устанавливать толкатели с другой толщиной. Если на нескольких клапанах зазоры отличаются от эталонных значений, замените на них толкатели. Для этого:

Чтобы вычислить толщину нового толкателя, необходимо воспользоваться формулой:

После проведения расчетов нужно подобрать толкатели с наиболее близким значением толщины. Допускается отклонение от расчетного значения на 0,05 мм в большую или меньшую сторону. Проведите подбор всех толкателей, замена которых необходима.

Установите на свои места распределительные валы и повторите замер зазоров во всех клапанах. Цепь привода газораспределительного механизма ставить необязательно, распредвалы можно прокручивать при помощи шестигранников. Если все зазоры в допустимых пределах, то в первом цилиндре устанавливаете поршень в верхнюю мертвую точку и натягиваете цепь привода ГРМ. Устанавливаете крышку и все снятые перед началом работы элементы.

Регулировка клапанов на Kia Rio и Hyundai Solaris

Kia Rio третьего поколения вышла в свет 1 марта 2011 году на автосалоне в Женеве. На китайском рынке модель называлась Kia K2. А специально для российского рынка и стран СНГ было запущено производство Rio на заводе Hyundai в Санкт – Петербурге, автомобиль был на базе китайского К2, но адаптирован под наши условия эксплуатации.

На Рио устанавливаются бензиновые двигатели объёмом 1.4 и 1.6 литров. Заводское имя мотора «Gamma». Этот двигатель довольно прост и надежен. Он оснащен системой изменения фаз газораспределения CVVT. Агрегат на 1.4 л. развивает мощность 107 л.с., а на 1.6 — 123 л.с. Моторесурс двигателя, как и всех современных корейских ДВС, около 250 000 км пробега до капитального ремонта.

Механические толкатели клапанов – регулировочные стаканы

Одной из особенностей моторов линейки Gamma является отсутствие в конструкции головки блока цилиндров гидрокомпенсаторов (HLA). Вместо них используются механический компенсатор зазоров (MLA). Поэтому, периодически приходится регулировать зазоры в клапанах на Киа Рио третьего поколения. На собрате Рио – Hyundai Solaris установлены теже силовые агрегаты, поэтому процедура регулировки аналогична для соляриса.

Зачем регулировать клапаны на Киа Рио

Все дело в том, что при работе ДВС впускные и выпускные клапаны подвержены воздействию высоких температур. Выпускные особенно горячие, температура достигает 800 градусов. Для нормального охлаждения клапана важно чтобы его тарелка хорошо контактировала с седлом — через него отводится большая часть тепла от клапана в головку блока цилиндров. Но при неправильном зазоре (меньше нормы) этот контакт может быть нарушен, и клапан будет хуже охлаждаться. Вследствие этого происходит прогар и потеря компрессии в цилиндре. Поэтому важно периодически проверять тепловые зазоры клапанов и регулировать их по мере необходимости. Особенно актуально это для автомобилей, оборудованных газобаллонным оборудованием.

Как часто регулировать клапаны на Рио

Заводская инструкция по ремонту Кио Рио гласит, что зазоры надо проверять раз в 90 000 км пробега либо при возникновении посторонних шумов, либо других проблем с двигателем. Но надо понимать, что этот регламент корейцы писали для моторов, работающих на бензине. Для машин с ГБО это не актуально. По статистике, при работе на бензине зазоры в клапанах можно не трогать на протяжении всего срока эксплуатации двигателя, до капитального ремонта. Другое дело при работе на газе. Здесь пробег до регулировки от 40 000 до 90 000 км. Зависит он от правильности настройки газового блока управления, стиля вождения и других факторов.

Если на вашем авто есть ГБО проверяйте зазоры раз в 45 000 км пробега.

Магнитола идеально становится вместо штатной на Киа Рио. Amdroid 8.1. Wi-fi, GPS. Поддержка штатных кнопок на руле.

Процесс регулировки клапанов на Киа Рио 1.4 и 1.6

Оба мотора имеют одинаковую конструкцию газораспределительного механизма, поэтому и процесс регулировки клапанов на них одинаковый.

Материалы для регулировки клапанов:

Итак, вот алгоритм проверки зазоров. Проверку делаем на холодном двигателе (20 градусов Цельсия)

Допустимые тепловые зазоры

После того как все измерено и записано, если наши значения не входят в допуски, приступаем к регулировке.

Для этого нам понадобятся:

Машинка для зачистки шин и комплект абразивных камней. Нам подойдет второй и четвертый слева

Регулировать клапаны можно двумя способами. Первый – заменив регулировочные стаканы (MLA) на новые, нужного размера. Второй – сточив старые стаканы до необходимой толщины. Второй способ возможно использовать если измеренные зазоры меньше чем допустимые.

Для того чтобы снять стаканы нам нужно снять цепь ГРМ и распределительные валы. Сделать это можно без снятия крышки цепи. Для начала нужно зафиксировать натяжитель цепи. Специально для этого на крышке есть технологическое отверстие, заглушенное болтом. Откручиваем болт и с помощью тонкого стержня, диаметром 2 мм, стопорим натяжитель.

Сервисное отверстие для установки стопора натяжителя цепи

Выпускные: N = T + (A – 0.25mm), где N – толщина нового компенсатора, T – толщина старого компенсатора, A – измеренный ранее зазор.

Магнитола идеально становится вместо штатной на Киа Рио. Amdroid 8.0. Wi-fi, GPS. Поддержка штатных кнопок на руле

Подскажите нужно ли регулировать клапана на солярисе или там

Но для начала сделаем перекличку

by Adminrive · Published 19.01.2016

Приехал на сессию и поставил машину на стоянку на 5 дней

by Adminrive · Published 20.01.2016

Всего неделю на сайте Kolesa-darom

by Adminrive · Published 07.04.2014

30 комментариев

Одни говорят гидрокомпенсаторы есть вторые говорят нет.

нету в солярисе гидрокомпенсаторов. Проверка зазора клапанов раз в 90 т.км, при необходимости регулировка.

Тоже слышал что нету и мотор типо одноразовый и ремонту не подлежит

Эдуард, и на сколько его хватит?

Игорь, по официальным данным 180тыс по пробегу живет,а так говорят что больше)

Эдуард, нету гидрокомпенсаторов

Эдуард, на всех современных моторах хендэ нет гидриков.

любуйся, это далеко не все размеры

Эдуард, поэтому, прежде чем писать чепуху, сначала подумай, и не вводи людей в заблуждение.

Андрей, нет нет 🙂 ошибся я сори:))

Эдуард, 180 это гарантия завода при которой они его отремонтируют если что случиться!

когда ездил на ТО мне мастер показал двиг 1.6, который они сняли с солика чтоб перебрать и он мне показал гидрики.

я еще спросил у него а через сколько КМ надо клапана регулировать он посмеялся и показал мне гидрики. на всех 16V стоят гидрики

Андрей, 150 гарантия если что) а 180 это ресурс двигателя)почитай на форумах)

Эдуард, а точно пардон! Но после 180 он резко не сломается а может и ещё пару сотен тысяч намотать!

Там нет гидриков, там просто стаканы и все. Что касается ресурса, 150 тыс км или 5 лет, это гарантия, заявленный ресурс 180тыс км, или 6 лет, но как написано дальше в сервисной книжке при соблюдений всех правил эксплуатации и обслуживания возможна эксплуатация и 10 лет, так что ресурс зависит от нас самих. Помните, машина любит ласку, теплоту и смазку.

Игорь, гидрокомпенсаторов нет

на 90 тыс регулировку клапанов нужно делать

Там гидриков нет,там регулировочные шайбы

Евгений, да я вообще в шоке. Они че не ездили на тачках никогда.

Ильнур, особенность двигателя такая.

Регулировка клапанов Hyundai Solaris

Согласно определению, регулировка клапанов представляет собой мероприятие, при котором проводится установка правильного расстояния между стержнем и толкателем клапана. Проводится регулировка клапана на двигателе внутреннего сгорания. Из технических данных известно, что один цилиндр автомобиля состоит из двух клапанов (иногда более). Один клапан отвечает за впуск горючей смеси, другой производит выпуск отработанных газов. Приводятся клапана в действие от газораспределительного механизма.

Регулировка клапанов Хендай Солярис 1,6 необходима из-за того, что после прогрева двигателя детали начинают расширяться. Неправильная регулировка клапанов значительно снижает ресурс работы деталей силового агрегата автомобиля. В качестве примера можно принять тот факт, что если зазор будет минимальным, седла клапанов покроются нагаром, в обратном же случае будет наблюдаться характерный стук в моторном отсеке. То есть в первом случае клапан не сможет полностью закрываться, а во втором соответственно не будет открываться полностью.

Зачем проводится проверка

Проверка необходима для того, чтобы быть уверенным в правильной работе двигателя. Однако, имеется несколько причин, по которым определяется необходимость регулировки клапанов двигателя:

В качестве запасных частей при проверке и регулировки клапанов нужно приготовить толкатели, которые должны соответствовать модели двигателя. Плановая регулировка клапанов Хендай Солярис как правило должна проводиться через каждые 20 000 — 30 000 километров. Проверять зазор на автомобиле необходимо только тогда, когда силовой агрегат не прогрет, то есть при температуре воздуха 20 градусов.

Зазор проверяется между кулачком распредвала и толкателем клапана. При его проверке величина должна составлять на выпускном клапане 0,25мм, а на впускном этот показатель должен быть равен 0,20мм. Для каждого клапана допускается отклонение показателей на 0,05мм в большую либо в меньшую сторону. Зазоры клапанов регулируются при помощи подбора толщины толкателя.

Порядок проверки

Пошаговая инструкция для проверки зазоров клапанов будет выглядеть так:

На заметку! Выставлять положение ВМТ следует согласно имеющимся меткам на шестеренках распредвала. Если устанавливать согласно меткам вала коленчатого, то в положении верхней точки может находиться поршень первого или четвертого цилиндра. Как только метки шестеренок распределительного вала будут установлены, необходимо произвести сверку отметок вала коленчатого. После этого снимается переднее колесо со стороны пассажира. Коленвал проворачивается с помощью болта, которым крепится шкив. Проворачивать необходимо до тех пор, пока отметка коленвала не сравняется с нулевой отметкой крышки цепи ГРМ. В верхней части проверяется совпадение меток шестерен с верхней частью ГБЦ.

Как регулировать?

Регулировка зазоров заключается в следующем:

В случае, если после прочтения статьи все же имеются вопросы у владельцев автомобилей о том, как правильно проводить то или иное действие, имеется возможность просмотреть видео о регулировке клапанов Хендай Солярис прямо на нашем сайте.
