Как сделать подобие в автокаде
Поскольку, как известно, повторение – мать учения, мы начнем работу с повторения приемов черчения с использованием упомянутых выше инструментов.
Как видно из рис. 4.3, чтобы начертить внутренние линии конструктивных элементов, достаточно скопировать внутрь чертежа линии, обозначающие габариты рабочей зоны. Расстояние смещения при этом мы будем считать равным 18 мм. На практике мебель могут изготавливать из плит ДСП или массива дерева толщиной 16–28 мм, а неответственные элементы могут иметь толщину 10–14 мм. Точно так же, столешницы могут иметь толщину 38 мм и больше, но мы будем считать, что практически все конструктивные элементы рабочей зоны изготовлены из плиты ДСП толщиной 18 мм. Исключение лишь составляют стенки выдвижного ящика парты, которые имеют толщину 5 мм.
1. Выберите из меню команду Файл » Открыть, найдите созданную в конце главы 3 папку и откройте чертеж, который был сохранен в файле Work030.dwg. Открытый чертеж должен состоять из четырех линий, образующих прямоугольник (см. рис. 3.12).
2. Щелкните на кнопках-индикаторах Сетка и Шаг, чтобы отключить соответствующие режимы, поскольку сетка и привязка к ней нам пока не понадобятся.
3. Воспользуйтесь инструментом Зумировать в границах (или командой Вид » Зумирование » Границы), а затем – инструментом Увеличить (или командой Вид » Зумирование » Где искать), чтобы выбрать приемлемый масштаб для чертежа, а также поместить изображение прямоугольника в центре области черчения.
5. В ответ на приглашение AutoCAD Укажите расстояние смещения или [Через/Удалить/Слой] : введите в командном окне 18.
6. AutoCAD в командном окне с помощью сообщения Выберите объект для смещения или [Выход/Отменить] : предложит выбрать объект, подлежащий смещению. Щелкните на левой вертикальной линии.
7. Для задания направления смещения щелкните в пустой области внутри прямоугольника. Первая линия будет смещена на 18 мм внутрь габаритов рабочей зоны (рис. 4.4). Инструмент Подобие останется работать, поэтому AutoCAD снова предложит в командном окне выбрать следующий объект.
Рис. 4.4 Внутренняя линия создана путем смещения внешней
8. Выберите верхнюю горизонтальную линию контура габаритов рабочей зоны и щелкните внутри прямоугольника, а затем нажмите Enter для завершения команды Подобие (рис. 4.5).
Рис. 4.5 Созданы внутренние линии боковой и задней стенок
9. Теперь необходимо сопрячь угол с помощью инструмента Сопряжение, а затем продлить внутреннюю горизонтальную линию, как на рис. 4.3, с помощью инструмента Удлинить до пересечения с наружной вертикальной линией. (Можно, конечно, просто отсечь лишнюю часть внутренней вертикальной линии с помощью инструмента Обрезать, но мы пойдем более длинным путем, чтобы закрепить навыки использования инструмента Сопряжение.) Однако сначала давайте изменим масштаб просмотра, чтобы было удобнее использовать инструмент Сопряжение. Запустите инструмент Уменьшить, но не через меню или панель инструментов, а введя в командном окне сначала Показать или просто по, а затем 1.5x. Изображение увеличиться в полтора раза.
Совет. При запуске инструмента Увеличить из меню или с помощью панели инструментов AutoCAD автоматически запускает команду Показать с коэффициентом масштабирования 2.0x, а при запуске инструмента Уменьшить – с коэффициентом 0.5x. В тех случаях, когда нужно использовать другие значения коэффициентов масштабирования, их можно ввести, запустив соответствующий инструмент вручную в командном окне.
10. Запустите инструмент Сопряжение, например, введя в командном окне соп или выбрав из меню команду Изменить » Сопряжение.
Совет. Прежде, чем переходить к сопряжению, убедитесь в том, что команда Сопряжение по умолчанию использует радиус сопряжения, равный нулю (в сообщении командного окна должно быть указано Радиус сопряжения = 0.0000). В противном случае запустите режим Радиус, введя в ответ на приглашении команды р, а затем введите 0 в качестве нового значения радиуса сопряжения. Поскольку команда Сопряжение после задания радиуса завершится, нажмите Enter для ее повторного запуска.
11. Щелкните на линиях, образующих внутренний угол. (Если вы не очень уверено применяете инструмент Сопряжение), вернитесь к материалу главы 2.) Линии будут сопряжены так, как показано на рис. 4.6, а команда Сопряжение автоматически завершит работу.
Рис. 4.6 Линии внутреннего угла сопряжены
12. Запустите инструмент Удлинить, например, введя в командном окне у или выбрав из меню команду Изменить » Удлинить.
13. Выберите в качестве ограничивающего ребра левую вертикальную линию, а затем, нажав Enter для завершения выбора, щелкните отмечающим указателем на нижней горизонтальной линии. AutoCAD продлит эту линию до пересечения с ограничивающим ребром в соответствии с рис. 4.3 и предложит выбрать следующую линию для продления. Нажмите Enter для завершения команды Удлинить. Чертеж примет вид, показанный на рис. 4.7.
Рис. 4.7 Стык задней и левой боковой стенок оформлен должным образом
AutoCAD
Не удалось извлечь оглавление
ПОДОБИЕ (команда)
Создание концентрических окружностей, параллельных отрезков и кривых.
Можно выполнить смещение объекта на заданное расстояние или через определенную точку. После выполнения смещения объектов их можно обрезать или удлинять, что является эффективным методом создания чертежей, содержащих большое число параллельных отрезков и кривых.
Для удобства вызов команды ПОДОБИЕ повторяется. Для завершения команды нажмите ВВОД.
Отображаются следующие запросы.

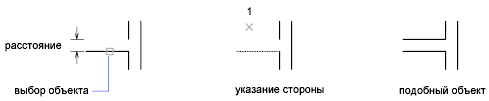

Расстояние смещения
Построение объекта, расположенного на заданном расстоянии от существующего объекта.
Завершение команды ПОДОБИЕ.
Включает режим многократного смещения, при котором смещение повторяется с учетом текущего расстояния смещения.
Отменяет предыдущее смещение.

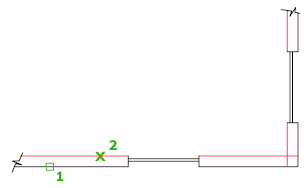

Через
Построение объекта, проходящего через заданную точку.
Удалить
Удаляет исходный объект после смещения.
Определяет положение смещенных объектов: на текущем слое или на слое исходного объекта.
