Как сделать подшивку в автокаде

11.09.202215.09.2022 admin 0 Comments

AutoCAD Architecture

Данная процедура используется для создания шаблона подшивки, который содержит макеты, взятые из одного или нескольких имеющихся чертежей. Также можно выбрать параметры, позволяющие помещать перед заголовками листов в качестве префиксов имен файлов и создавать подгруппы листов на основе структуры папок. Примененные здесь настройки переопределяются при перенаправлении категорий высшего уровня в диалоговом окне «Свойства проекта» в проект, в котором находится подшивка.

На экран выводится «Мастер создания подшивок». Он поможет создать новый шаблон подшивки.

На экран выводится Мастер подшивок. Он поможет создать новый шаблон подшивки.

Выводится диалоговое окно «Свойства подшивки».

При использовании шаблона подшивки для проекта AutoCAD Architecture нет необходимости в заполнении следующих полей:

Поле	Причина
Файл данных подшивки	Файл DST всегда хранится в корневой папке проекта.
Вид модели	Местоположения чертежей вида модели в подшивках AutoCAD Architecture не отслеживаются. Эти чертежи автоматически берутся из видов проекта. В подшивке AutoCAD это поле отображает пути и имена папок, содержащих чертежи, используемые подшивкой.
Блок меток для видов	Сохраняются в шаблонах видов.
Блоки-идентификаторы	Располагаются на палитре «Сервис».
«Имя», «Номер», «Фаза», «Этап» в категории «Управление проектом»	При работе с проектом AutoCAD Architecture информация о проекте связывается с файлом проекта (APJ), а не с подшивкой проекта.

Папка для хранения листовЛисты проекта всегда хранятся в папке «Листы» проекта или в одной из вложенных в нее папок.

При использовании шаблона подшивки для проекта AutoCAD Architecture другие параметры из категории «Подшивка» не применяются.

Если требуется.	то.
получать запрос о шаблоне листа всякий раз при создании нового листа,	выберите для параметра «С запросом шаблона» значение «Да».
всегда использовать заданный шаблон,	выберите для параметра «С запросом шаблона» значение «Нет».

Открывается диалоговое окно «Создание подшивки — выбор листов».

В диалоговом окне «Создание подшивки — выбор листов» можно выбрать вкладки-листы из имеющихся чертежей и затем добавить их к шаблону подшивки в качестве листов. Например, можно сделать это для преобразования листов AutoCAD в листы проекта.

Источник

AutoCAD Architecture

Данная процедура служит для создания шаблона подшивки на основе подшивки в имеющемся проекте. Примененные здесь настройки переопределяются, если в диалоговом окне «Свойства проекта» выполняется перенаправлении категорий высшего уровня в проект, в котором находится подшивка.

На экран выводится «Мастер создания подшивок». Он поможет создать новый шаблон подшивки.

Если требуется.	то.
использовать образец подшивки из списка,	установите флажок «Подшивка на основе стандартного образца», выберите подшивку из списка и нажмите «Далее».
использовать подшивку, не содержащуюся в списке,	установите флажок «Подшивка на основе произвольного образца» и нажмите кнопку . В диалоговом окне «Поиск подшивки» выберите файл подшивки (DST) и последовательно нажмите кнопки «Открыть» и «Далее».

При создании шаблона подшивки для проекта AutoCAD Architecture toolset установка флажка «Создавать иерархию папок на основе поднаборов» не приведет ни к какому результату, потому что связь подгрупп листов в Диспетчере чертежей с соответствующими папками выполняется автоматически. При создании шаблона для подшивки AutoCAD этот флажок можно установить. В результате этого в подшивке будет создаваться новая вложенная папка при каждом случае создания новой подгруппы листов в Диспетчере подшивок.

Выводится диалоговое окно «Свойства подшивки».

При использовании шаблона подшивки для проекта AutoCAD Architecture toolset нет необходимости в заполнении следующих полей.

Поле	Причина
Файл данных подшивки	Файл DST всегда хранится в корневой папке проекта.
Вид модели	Расположения чертежей вида модели в подшивках AutoCAD Architecture toolset не отслеживаются. Эти чертежи автоматически берутся из видов проекта. В подшивке AutoCAD это поле отображает пути и имена папок, содержащих чертежи, используемые подшивкой.
Блок меток для видов	Сохраняются в шаблонах видов.
Блоки-идентификаторы	Располагаются на палитре «Сервис».
«Имя», «Номер», «Фаза», «Этап» в категории «Управление проектом»	При работе с проектом AutoCAD Architecture toolset информация о проекте связывается с файлом проекта (APJ), а не с подшивкой проекта.

При использовании шаблона подшивки для проекта AutoCAD Architecture toolset другие параметры из категории «Подшивка» не применяются.

Если требуется.	то.
получать запрос о шаблоне листа всякий раз при создании нового листа,	выберите для параметра «С запросом шаблона» значение «Да».
всегда использовать заданный шаблон,	выберите для параметра «С запросом шаблона» значение «Нет».

Информация о «Пользовательских характеристиках» находится в разделе «Добавление дополнительных сведений для листов и подшивок» справочной системы AutoCAD.

Открывается диалоговое окно «Создание подшивки — конец».

Источник

Как сделать подшивку в автокаде

Блог о том как быстро работать в AutoCAD. Русские долго запрягают, но быстро едут.

Страницы

Поиск по этому блогу

четверг, 7 ноября 2013 г.

Подшивка проекта

Процесс создания подшивки проекта можно разделить на этапы:

Созданный файл «Тестовая подшивка.dst»является корнем подшивки и хранит в себе внешние ссылки на файлы dwg c листами проекта.

Примечание: файл с расширением *.dst можно открыть в AutoCAD только тогда, когда открыт хоть один документ dwg.

Мною заранее была создана подшивка «Тестовый проект.dst«.

Теперь содержащиеся в файле «тестовый проект.dwg» листы:
План цокольного этажа
План 1 этажа
План 2 этажа
План 3 этажа
план 4 этажа

Добавим к этим листам лист «Ведомость рабочих чертежей» и подошьём его
Вот полученный документ

Что теперь можно сделать:
1. Пронумеровать листы
2. Добавить таблицу «Ведомость рабочих чертежей», которая будет обновляться автоматически.
3. Создать PDF проекта.
И всё это за 10 минут.

Перед нумерацией проекта необходимо вручную отсортировать импортированные листы в том порядке в котором они будут идти в проекте.
1. Нумерация проекта

2. Добавляем Ведомость рабочих чертежей

После вставки таблицы «Ведомости рабочих чертежей» необходимо её настроить в соответствии с ГОСТом или ДСТУ( в Украине).

Источник

Как открыть подшивку в автокаде

Подшивки

Можно управлять несколькими чертежами в виде подшивок с помощью диспетчера подшивок.

Организация больших подшивки

На вкладке «Список листов» листы можно объединять в группы. На вкладке «Виды на листе» виды можно объединять в категории.

групп листов

Как открыть подшивку в автокаде

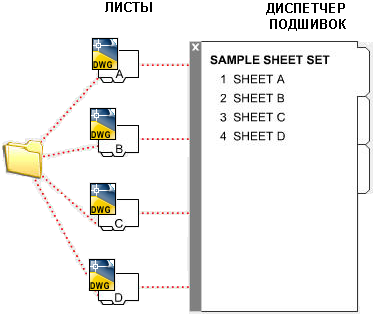

Диспетчер подшивок позволяет управлять подшивками — именованными коллекциями листов чертежей. Каждый лист в подшивке соответствует листу в файле чертежа (DWG).

В верхней части окна диспетчера подшивок расположено списковое окно Меню команд и несколько кнопок. Набор кнопок изменяется в зависимости от выбранной вкладки.

В окне диспетчера подшивок отображаются следующие вкладки:

Отображение имени текущей подшивки, а если подшивки не заданы — запроса команды «Открыть». В меню команд для всех вкладок имеются следующие элементы:

Имена открытых подшивок

Вывод списка всех открытых подшивок. Имя текущей подшивки помечается галочкой. Текущей является подшивка, имя и содержимое которой отображается в окне диспетчера подшивок.

Список подшивок, которые открывались в последнее время.

Запуск мастера создания подшивок.

Вызов диалогового окна «Открытие подшивки» ( стандартное окно выбора файлов ).

Semvad`s блог.

Что такое подшивки, и для чего они нужны?
Помню как безуспешно искал в старых версиях Autocad возможность отослать на печать сразу десяток листов разных форматов. Приходилось печатать каждый лист отдельно.

Наверное, многие из вас сталкивались с необходимостью распечатать n-ое количество листов из разных файлов Autocad. Причем, иногда требовалось распечатать не все Листы (Layout), а выборочно. Обычно с такой ситуацией сталкиваются при выпуске проекта, состоящего из множества разделов. Занимает такая печать массу времени. Для упрощения этой работы были придуманы подшивки.

В последних версиях Autocad все выше приведенные проблемы печати и каталогизации чертежей решены с помощью подшивок.
Итак, начнем.

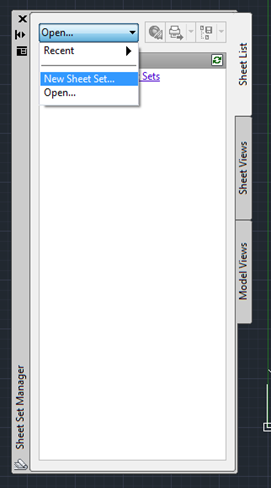

1) Открываем Autocad, жмем Ctrl+4 или вводим команду _SheetSet. Появляется панель подшивок:

Выбираем New Sheet Set…:

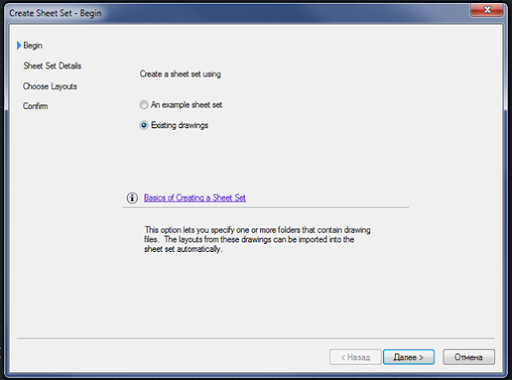

2) Выбираем Existing drawings (существующие чертежи):

Жмем далее.

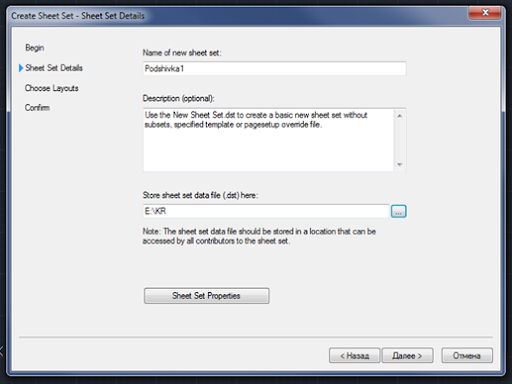

3) Вводим название подшивки – Podshivka1. Вводим путь сохранения файла подшивки (Store sheet set data file(.dst) here).Файл подшивки сохраняется в файл с расширением *.dst. Лучше файл сохранять сразу в вашей рабочей директории, где находятся ваши чертежи (у меня стоит диск E:\KR\).

Жмем далее.
4) Выбираем директорию содержащую файлы чертежей. Если некоторые файлы не в этой директории, добавим их позже. Ставим галки напротив тех листов которые добавляем.

Жмем далее.
5) Жмем готово:

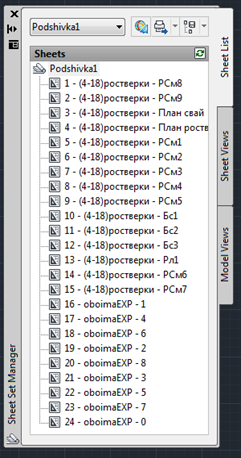

Теперь на панели подшивок появляется список чертежей:

Два раза щёлкнув мышкой, открываем любой лист в Autocad:

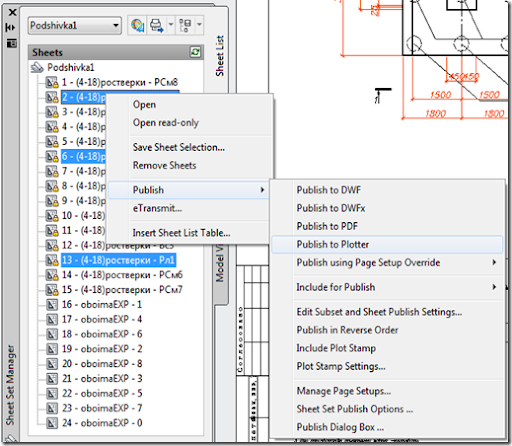

6) Для выборочного удаления или печати файлов из подшивки, зажав клавишу Ctrl выбираем, кликая мышкой листы(Либо зажав клавишу Shift, жмем первый и последний файл диапазона выделения). Далее, жмем правую кнопку мыши:

Remove sheets – удаляет листы из списка подшивки. Publish –-> Publish to plotter (Publish to Pdf) – отправляет чертежи на печать(на плоттер или в файлы PDF).

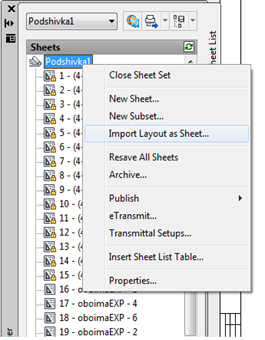

7) Чтобы добавить листы в подшивку – правый клик мыши на названии подшивки, далее Import Layout as Sheet.

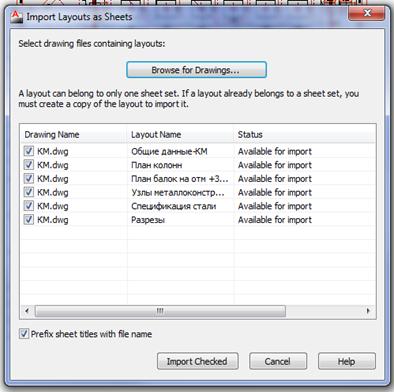

Выбираем файл (Browse for Drawings…). Галками отмечаем листы, которые хотим добавить в подшивку:

Жмем Import Checked.

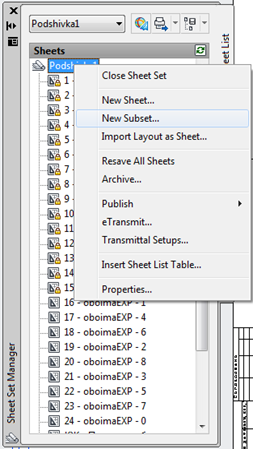

8) Для упорядочения чертежей в подшивке существуют папки (Subset). Создаем папки (жмем New Subset):

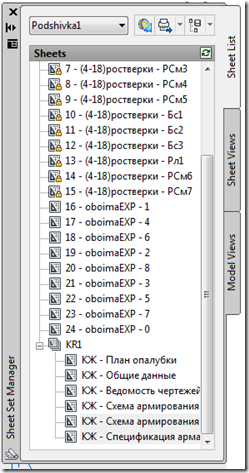

Зажав левую клавишу мыши, переносим листы в папку:

Источник

Как сделать подшивку в автокаде

В начале несколько слов о том, что такое подшивка и с чем её едят. Скучные фразы про мощный инструмент управления всем проектом в данном случае совсем не подходят. Это настоящая революция в проектирование! Посудите сами.

Приступим к первичному созданию подшивки с нуля.

Вызов диспетчера подшивок из ленты.

Выбор выпадающего меню.

Выбор строки «Создать подшивку».

Выбор шаблона подшивки. К сожалению ни один из приведённых примеров к нашим условиям не подходит. Так что здесь мы будем создавать подшивку с чистого листа.

Выбор имени. Называть подшивку надо коротко и понятно. При этом на в конце лучше всего ставить букву «П» или «Р» в зависимости от стадии проектирования. Обе стадии в одну подшивку к сожалению не вложить.

Выбор места размещения файла подшивки. Здесь также существуют варианты. Если Вы одиночка на фрилансе, то естественно Ваша подшивка будет размещена на Вашем компьютере. Если Вы член большого коллектива, то в этом случае Вам лучше заранее договориться со всеми участниками проекта, что работать вы все будете на сервере в одной папке и файл подшивки в формате dst тоже лучше разместить там же.

Создание иерархии папок на основе поднаборов. Данный шаг задаёт опцию автоматического создания папок с названиями, соответствующими создаваемым разделам проекта, и расположения новых файлов чертежей в них. То есть в папке проекта будут отдельные папки «АР», «АС» и т.д. и файлы будут раскладываться уже по ним.

Заполнение данных о проекте. Здесь мы заполняем строки, которые будут автоматически вставляться в штамп вновь создаваемых файлов проекта.

Выбор шаблона. Инструкцию по созданию файла шаблона см. в следующих статьях на сайте.

Если Вы фрилансер, то расположение файла шаблона особого значения не имеет. Напротив при коллективной работе расположение должно быть таким, чтобы программа, повинуясь общему правилу, каждый раз выбирала шаблон, созданный для конкретного человека. Лучше всего для этих целей подходит «Общая папка» на диске С.

Отказ от запроса шаблона. Если оставить «Да», то программа каждый раз перед созданием файла будет запрашивать шаблон.

Задание дополнительных свойств. Здесь задаются параметры никак не учтённые программой AutoCAD и так необходимые для правильного отображения штампов на чертежах.
