Какие бывают верстаки и в чем их отличие
Виды верстаков, их типы и для чего нужен каждый из них
Из этой статьи вы узнаете:
Верстаки бывают 4 видов: слесарные, столярные, плотницкие и универсальные. Все виды верстаков (кроме универсального) созданы для определённых работ.
Слесарные верстаки

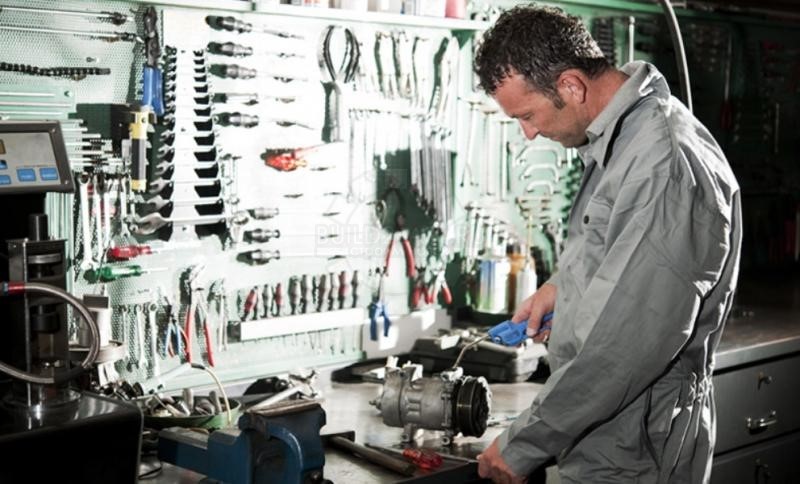

Слесарь работает у слесарного верстака
Верстак слесаря отличается повышенной прочностью. Каркас делают из металла, который покрывают антикоррозийной краской.
Столешница может быть деревянной (ДСП, МДФ) – от 25 до 50 см в толщину. Она обязательно закрывается листом стали от 1 мм. Он защищает основу столешницы от повреждений. Дело в том, что слесарям часто приходится работать с молотком, кувалдой, шлифовальной машиной, сварочным аппаратом и другим инструментом прямо на столе. Такие работы могут серьёзно повредить столешницу.
Во время работ применяются различные жидкости: растворители, масла, кислоты и т. д. Они могут повредить деревянную столешницу. Это вторая причина использования стального листа.
Некоторые виды слесарных верстаков усиливают дополнительно. Это нужно, чтобы работать с тяжелыми деталями. Усиленный рабочий стол – вид верстака, который способен выдерживать до 3000 кг равнораспределённой нагрузки.
Стенка (экран) для крепления инструмента, тиски, большое количество выдвижных ящиков и место под установку оборудования – неотъемлемые части слесарного рабочего стола. У слесаря всё должно быть под рукой. Это значительно ускоряет работу.
Столярные верстаки
Этот верстак сделан специально для работы с древесиной. В отличие от слесаря, столяру не нужна металлическая обшивка и широкая столешница для работы. Но нужно несколько зажимов, тисков и упоров для крепления заготовок.
Рабочее место столяра. Центральную часть мастерской занимает столярный верстак
Столяр – это художник. Он работает с деревянными заготовками и создаёт строительные предметы (ступеньки для лестницы, перила, оконные рамы), предметы интерьера и мебель (стулья, шкафы, полки и так далее).
Так как работа столяра не связана с первичной обработкой древесины, то столярным верстакам не нужна длинная столешница и повышенная прочность.
Верстак столяра – это столешница 1 метр шириной и до 3 метров длинной. Он снабжён разными зажимами: горизонтальными и вертикальными. Все они деревянные, так как железные тиски могут повредить заготовку.
Столярных верстаков более 30 видов. Они делаются из твёрдых пород древесины (ясеня, дуба, бука) и их комбинаций.
Плотницкие и универсальные верстаки
Верстак плотника – это усиленная и удлиненная (до 6 м) версия столярного верстака. Его ширина до 1.5 м.
Плотницкий верстак должен быть устойчивее и выдерживать значительный вес. Так как плотнику зачастую приходится работать со стволом дерева. В его задачу входит создание заготовок, досок и обработка брусков древесины для дальнейшего строительства.
Универсальный верстак – это что-то среднее между столярным и слесарным верстаком. Он должен обладать всеми видами креплений и защищенной столешницей. На таком верстаке удобно работать с деревом и металлом.
Мы рассмотрели все основные виды верстаков. Но они также делятся на типы: однотумбовые, двухтумбовые, складные и т. д. Самый распространенный вид профессиональных рабочих столов – слесарные металлические верстаки. Их производят промышленным способом. Столярные и плотницкие рабочие столы часто делают своими руками.
Верстак в гараж: разновидности конструкций и их особенности
Первостепенная задача верстака для гаража — создание эргономичного рабочего пространства для слесарных и столярных работ. В статье рассказывается о разновидностях рабочих столов и особенностях их конструкций. Предлагаемый ниже материал содержит информацию о плюсах и минусах деревянных и металлических моделей и об особенностях их комплектации. Вы познакомитесь с критериями выбора оборудования и организацией рабочего места.
О видах верстаков
Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ. Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак.
Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.
Базовая комплектация
Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:
Критерии выбора: дерево или металл
Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен. В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:
Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.
Деревянные верстаки
Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов. Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения. Деревянная столешница по краю отделывается металлом.
Распространенной моделью является конструкция из двух массивных тумб, соединенных между собой столешницей. Такой вариант выглядит достаточно практичным, поскольку решает большинство проблем, связанных с размещением инструментов. Несмотря на относительную дешевизну и хорошую (хотя и несколько ограниченную) функциональность, многие полагают, что верстак в гараж из дерева имеет значительные минусы:
Металлические верстаки
Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки). Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном. Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:
Видео описание
Об обзоре верстаков в следующем видео:
Параметры верстака
Чтобы определиться с размерами верстака, необходимо понять, какую площадь в гараже вы готовы выделить под рабочее место. Выбор конструкции для обустройства гаража основывается на нескольких показателях:
Видео описание
О слесарном верстаке в следующем видео:
Организация рабочего места
В среднестатистическом гараже не так уж много свободного пространства. Помимо компактности, критерий, влияющий на параметры рабочего стола — это объем работ, которым вы собираетесь посвящать свое время. Если предполагается, что вы будете не только сверлить и забивать гвозди, но и заниматься более сложными манипуляциями, стоит подумать о столе большего размера. Периодическую обработку деталей или заготовок удобнее выполнять, если тиски и станок для заточки или сверления находятся в собранном состоянии. Владельцу гаража придется найти решение еще для нескольких задач:
Особенности моделей
Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:
Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:
Видео описание
Об организации рабочего места в следующем видео:
Заключение
Рабочий стол для гаража — разновидность промышленной мебели, которая должна обладать повышенной износостойкостью и быть удобной в повседневном использовании. Данные свойства помогают хозяину полностью сосредоточиться на работе, тем самым снижая риск случайного травматизма. Верстак для гаража будет максимально эффективным, если его характеристики (грузоподъемность, габариты, оснащенность) будут соответствовать решаемым задачам.
Сравнительно недорого строим себе верстак
А какие бывают верстаки?
Какие требования вообще предъявляются к верстаку?
Давайте посмотрим на некоторые типичные конструкции верстаков, выбрав из их множества наиболее отличающиеся по конструкции и интересные типы (имея в виде возможность сделать такой же самому).
Классический
Верстак типа Moravian
Многие мастера неоднократно предлагали более простые и технологичные альтернативы. В основном они сводятся к тому, чтобы делать столешницу из фанеры или МДФ, которые с завода имеют хорошую повторяемость размеров, прямые кромки и, в отличие от дерева, они более стабильны, то есть не подвержены деформации при изменении влажности. Если вы берете в качестве материала фанеру, вы сразу обходитесь без рейсмуса, так как она уже имеет правильные размеры, и ее можно клеить без подготовки, просто распилив.
Верстаки а-ля Festool
Верстак этого типа предназначен для работы электроинструментом. В первую очередь очевидно циркулярной пилой, и во-вторую скорее всего фрезером. Ну и естественно, лобзики, шлифмашинки и все такое, им нет числа.
Обычные работы инструментом ручным, в первую очередь стамесками, скорее всего будет делать некомфортно, так как масса и жесткость не слишком высока, и он будет вибрировать при ударах. А вот строгать на таком столе вполне комфортно. Вообще, вибрации дело тонкое, и даже классический верстак из разного материала (скажем, сосна или твердое дерево типа ясеня) будут реагировать на удары и поглощать вибрацию по-разному. Так что тут не всегда дорогой материал лучше дешевого.
Для верстака типа Festool характерна рабочая поверхность из МДФ, которая отличается стабильностью размеров, достаточной жесткостью, и неплохой точностью с завода. Kreg продает примерно такие же столешницы и столы, но вместо отверстий там в плоскость столешницы врезаны шины (т-треки). Есть также варианты (от Wolfkraft, например) со встроенными тисками, или металлической платформой для встраивания дисковой пилы, лобзика либо фрезера.
Ячеистые конструкции
Таким конструкциям тоже несть числа в интернете. Они могут быть разборными, как Юнистол слева, или неразборными.
Верстак в этом случае обычно совсем уже не жалко, поэтому например unistol предлагает сменные столешницы из квадратных кусков, один из которых можно заменить рамкой, а внутрь рамки вставить мешок для мусора.
В случае разборных верстаков подстолье скорее всего отсутствует, и в качестве опоры применяются строительные козлы, как простые самодельные, так и навороченные, типа Kreg, или скажем Toughbuilt.
Козлы Toughbuilt
Инструкций в сети тоже полно, я порекомендую одного из моих любимых блоггеров Jay Bates. У него же есть ролики и про классические верстаки, и далеко не один.
Верстак от Dave Stanton
Собственно, если вы предпочитаете видео, что для данной тематики вполне разумно, то вы можете просто посмотреть цикл роликов от Дэвида. Там все предельно ясно, и возможно даже слишком подробно. Именно этот тип верстака я тут и рассмотрю далее в виде текста.
Портативные
Минималистичный
Есть еще вариант верстака, котрый можно назвать минималистичным, если не примитивным. В тоже время, он вполне функционален, и в каком-то смысле даже удобен. Из классических вариантов он ближе всего к японским верстакам. Если говорить совсем просто, то это скамья.
Что мы выберем?
Что понадобится?
Когда я показал черновик этой статьи знакомым, первый вопрос, который мне задали, был: а не дороговато ли тратить 20 (или даже 10) тысяч, чтобы просверлить один раз дырки в столешнице из МДФ за 500 рублей?
Отвечу на это так: во-первых, столешница из МДФ, или фанеры, такая как мы планируем, она в общем-то живет не долго, и это расходный материал. Особенно если на ней пилить циркуляркой. Как правило, подкладывать каждый раз жертвенный кусок чего-то это не очень удобно, проще примерно раз в год купить еще лист МДФ, и высверлить новую столешницу.
Во-вторых, 20мм отверстия, просверленные при помощи Parf Guide, получаются достаточно точные. Питер Парфит, изобретатель этого приспособления, на своем канале проводил так называемый 4cut тест, т.е. четыре перпендикулярных реза циркуляркой, с поворотом детали на 90 градусов после каждого, и получил параллельность сторон в конечном счете с точностью порядка долей градуса. Для столярки это достаточно хорошо. Если вам такая точность не нужна, вы можете обойтись вообще без этого приспособления, и насверлить просто 20мм отверстий по линейке, с разметкой карандашом, взяв лишь сверло Форстнера, и смастерив недорогое приспособление, чтобы отверстия были вертикальными (стойку для дрели).
Очевидно, нам понадобится МДФ. Касторама, например, самый дешевый вариант, как раз подходящего размера, и всего за 450 рублей. И достаточно мобильный размер, удобно обращаться дома, не то что листы 2.5х2.5 метра, которые и весят прилично. Нам нужно максимум два листа, на столешницу и фартук (передняя вертикальная поверхность для зажима деталей в вертикальном положении).
Я бы рекомендовал наверное вальхромат, типа вот такого, он сильно плотнее обычной МДФ панели, и просто более красивый, но в РФ его похоже так просто не купить, или цены будут пугающими (я нашел лист примерно за 20 тыс, что конечно же, не годится совершенно).
Дрель-шуруповерт. Я использовал мелкий шуруповерт от Бош, GSR 12V-15 FC, он далеко не самый дешевый, но и не самый мощный, так что тут подойдет практически любой (на сегодня бесщеточный шуруповерт это примерно 5 тыс, и вообще я подозреваю, что он у вас уже есть). Сверлить мы будем отверстия 20мм сверлом Форстнера, в МДФ 18-22 мм, так что проблем это не вызовет.
Фрезер. Это штука необязательная, но очень полезная. Например, если по совету Дэвида вы решите врезать в стол шины. Или антискользящие резиновые накладки. Фрезер же, с обгонной фрезой, позволит вам получить ровный и прямой край, если вы вдруг станете пилить столешницу сами и без направляющей шины (проще отпилить кромку криво и с запасом, а потом выровнять фрезой по любой прямой линейке).
Изготовление
Отпиливаем в размер
Весь процесс изготовления шины подробно описан например тут, в чуть более сложном виде, чем вам понадобится. Точно так же можно сделать угольник для поперечных пилов.
Размечаем и сверлим
Собственно, а зачем мы сверлим? Для чего дырявить такую красивую ровную столешницу?
Во-первых, так как ряды отверстий расположены строго перпендикулярно, вы можете использовать такую вещь, как колки (в английском называется dogs), чтобы позиционировать детали строго параллельно или перпендикулярно (можно и под 45 градусов). Ну и позиционировав, скажем отпилить или отфрезеровать. Можно позиционировать как деталь, так и направляющую шину, ну или и то и другое вместе.
В целом, PARF GUIDE SYSTEM это хорошо продуманная система, основанная на простых геометрических законах, и обеспечивающая достаточно высокую точность изготовления. Есть и вторая ее версия, которая стоит чуть дороже (17 тыс на сегодня). Думаю, тут стоит еще раз отдать должное изобретателю, это британец Питер Парфит, вот его канал, где вы найдете подробные ролики о системе и о многом другом.
Направляющие шины
Наличие шин в целом я бы назвал необязательным бантиком. Их тоже можно прикрепить к столешнице по мере надобности через все те же 20мм отверстия, выставив параллельно рядам отверстий. При этом шина конечно будет выступать над столом, но иногда нам именно это и нужно (если это упор).
Фартук
Тиски
Если говорить о хороших вариантах, то это будет стоить недешево. Роб Косман рекомендует тиски от SJOBERGS, самые дешевые из них примерно вот такие:
Они крепятся к столешнице струбцинами, и таким образом, легко снимаются. Можно купить такие же в стационарном исполнении (но дороже вдвое).
Тиски типа Moxon в исполнении Дэвида Стэнтона
Как можно видеть, тиски по сути состоят из одного куска фанеры или МДФ, и двух струбцин. Ну и фартука, как основы/второй губки тисков.
Jay Bates leg vise
Завершение
Забивная гайка
Футорка
Сами ножки нужны для того, чтобы верстачная столешница не лежала непосредственно на столешнице обеденного стола, где мы будем ее располагать (между ними, как правило, должны пролезать губки струбцин).
Именно такие ножки я себе купить пока не сумел, так что мне еще предстоит что-то придумать. В принципе, чтобы изготовить ножки, нужен болт (под имеющиеся у вас гайки, которые вы встроите в столешницу), и к нему нужно как-то прикрепить опору. Опору вероятно можно сделать из толстой фанеры или той же МДФ, и приклеить с низу резинку.
Всю готовую столешницу рекомендую обработать скажем маслом. Или воском.
Виды слесарных верстаков
Слесарный верстак представляет собой специальный стол, который предназначен для выполнения работ с металлическими деталями. Оборудование используется как в промышленных условиях, так и в домашних мастерских. Типы слесарных верстаков различаются в зависимости от специфики выполняемых операций.
Назначение
Слесарный верстак используется при обработке деталей из металлов и сплавов. Конструкция предназначена для выполнения широкого круга операций:
Для работы на верстаке необходимы специальные инструменты. Одним из самых нужных приспособлений являются тиски. С помощью инструмента, закрепленного на столе, фиксируются детали или заготовки.
Конструкция слесарного верстака
В отличие от столярного верстака слесарный должен быть более прочным, с крепкой столешницей, поскольку подвергается повышенным нагрузкам. Каркас оборудования производится из уголка или профилированной трубы. Основным элементом является столешница, на которой производятся слесарные работы. К ней предъявляются особые требования по прочности и долговечности.
Поскольку работа с металлическими изделиями включает в себя резку и сверление, верстаки снабжаются защитными экранами, чтобы летящие искры и мелкие частицы не повредили окружающие предметы. На перфорированных экранах размещаются инструменты, наиболее востребованные при выполнении операций.
Виды слесарных верстаков
Слесарные верстаки различаются по нескольким параметрам. Для классификации используются следующие характеристики:
При выборе оборудования нужно также обращать внимание на габариты и массу.
Наличие мест для хранения
Еще одним критерием для классификации выступает количество тумб в конструкции. Производители предлагают следующие виды верстаков:
Первый тип представлен простой столешницей на металлических стойках. В них не предусмотрены места для хранения инструмента или заготовок. Но такие изделия обладают небольшим весом, их можно перемещать, поэтому они используются в домашних мастерских или гараже. В качестве дополнительных мест для размещения инструмента можно использовать защитный экран, на который навешивается все необходимое для работы.
В однотумбовых конструкциях есть одно место для хранения инструмента, расположенное с края стола. Это могут быть выдвигающиеся ящики либо шкафчик с распашными дверцами. Оставшееся свободное место под столешницей используется для организации полок. Компактные размеры позволяют устанавливать однотумбовые верстаки в небольших помещениях.
Третий вид верстаков укомплектован двумя тумбами по бокам столешницы. Места хранения оборудуются выдвижными ящиками, в которых можно размещать большое количество инструмента или крепежа.
Ящики в тумбочках должны полностью выдвигаться, чтобы обеспечить доступ к деталям и инструментам. Прочные направляющие позволят максимально загружать места хранения.
Материал изготовления столешницы
Виды слесарного верстака различаются по материалу изготовления столешниц, которые могут быть:
В первом случае столешницы выполняются из прочных пород дерева или МДФ большой толщины. Они применимы при выполнении несложных слесарных работ. Поверхность покрывается металлическим листом с оцинковкой, которая предотвращает повреждения столешницы агрессивными веществами.
Конструкции со столешницей из металла считаются наиболее прочными и устойчивыми. Верстак с обшитой металлом столешницей имеет большой вес, поэтому не смещается под большими нагрузками, однако стоит дороже.
Способ установки
По способу монтажа верстаки бывают:
Стационарные устанавливаются на постоянное место с помощью креплений. Оборудование используют в промышленном производстве. Это полномасштабная конструкция с местами для хранения и защитным экраном.
Передвижные модели появились недавно. Они представляют собой небольшие, но прочные верстаки с ящиками, снабженные колесиками. В некоторых изделиях предусмотрен перфорированный экран для защиты. Оборудование легко перемещается не только по мастерской, но и вне помещения.
