Блок реле и предохранителей ВАЗ 2106: расшифровка схем
ВАЗ 2106 с карбюратором малого класса — одна из самых старых моделей отечественного авто, которую еще можно встретить на дорогах. Последний экземпляр сошел с конвейера в 2006 году и не удивительно, что эта машина не может похвастать такой электроникой, как современные модели. Предохранители ВАЗ 2106 играют большую роль в успешной эксплуатации жигулей.
Монтажный блок, установленный под приборную панель у водительского места — старого образца и не рассчитан на флажковые вставки, поэтому автовладельцы часто меняют его на евроблок. Под крышкой коробки можно найти схему со значением каждого из плавких элементов, а их назначение узнается из руководства пользователя. Часть реле также расположены под щитком, но отдельные также поместили под капот.
Под капотом
В салоне
Расположили монтажный блок автомобиля. В нем находятся 16 предохранителей, но нет реле. Для проверки элементов необходимо открыть крышку под приборкой слева от руля.
Распиновка блока предохранителей
На цветной схеме обозначение по цвету проводов отвечает за мощности подключения.
Блок предохранителей ВАЗ 2106: схема
Тут указан порядок расположения плавких защитных элементов в блоке. Это позволяет автовладельцу не обращаться к печатному руководству, если какой-то предохранитель будет гореть. Устройство монтажного блока в целом соответствует другим моделям.
Ниже представлена таблица, где содержится список всех предохранителей и их мощность по амперам. Общее их количество равно 16. Плавкий элемент отвечает за 1 или нескольких потребителей — так первый из них защищает освещение салона и розетку. В наличии также резервные элементы, к которым можно подключать новые приборы.
| Предохранители | Мощность, А | Что защищает |
| F1 | 16 | Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы |
| F2 | 8 | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя переднего стекла. Электромотор печки |
| F3 | 8 | Левый дальний свет и контрольная лампа включения |
| F4 | 8 | Правый дальний |
| F5 | 8 | Левый ближний |
| F6 | 8 | Правый ближний |
| F7 | 8 | Левый передний габарит, правый задний. Освещение багажника, номера, приборов, прикуривателя |
| F8 | 8 | Правый передний габарит. Левый задний, лампа фонаря освещения номерного знака, подкапотная и контрольная лампы. |
| F9 | 8 | Указатель давления масла, температуры охлаждающей жидкости, уровня топлива с контрольной лампой резерва, включения стояночного тормоза и тормозной жидкости. Поворотники, заряд аккумуляторной батареи, управление воздушной заслонкой карбюратора, запорный клапан. Тахометр. Лампы света заднего хода. Освещение вещевого ящика. Обмотка реле обогрева. |
| F10 | 8 | Регулятор напряжения. Обмотка возбуждения генератора. |
| F11 | 8 | Резерв |
| F12 | 8 | Резерв |
| F13 | 8 | Аналогично |
| F14 | 16 | Обогрев заднего стекла |
| F15 | 16 | Электродвигатель вентилятора охлаждения мотора |
| F16 | 8 | Поворотники в режиме аварийной сигнализации |
Реле поворотов
Прерыватель указателей с 3 или 4 контактами расположен за щитком приборов на перегородке моторного отсека. Номинал лампочек, подключенных к цепи должен равняться 21 А. Выглядит, как прямоугольник.
Схема предохранителей и реле генератора
Чтобы проверить состояние необходимо добраться до термостата, поскольку расположено оно прямо под ним. Крепится к генератору двумя винтами и подключается проводом, который часто перетирается. Это справедливо для модификации ВАЗ 2106 с инжектором. Без него питание обмотки возбуждения генератора будет нестабильным.
Реле стартера
Втягивающее можно найти просто, как и снять своими руками. Нужно разобрать стартер с помощью отверток. Понадобится правильно установить на его место новый.
Предохранитель и реле дальнего и ближнего света
За первый отвечают элементы F5 и F6, а за дальний — F3 и F4. Мощность каждого равна 8 А.
Подсветка приборов
Лампы панели защищают плавкий элемент F7 номиналом 8 Ампер.
Дворники
Если они не работают или что-то постоянно щелкает при их включении, то сломалось реле. Стоит оно под торпедой слева. Их вставка — F2.
Предохранитель и реле зажигания
Расположен рядом с ним на проводе питания.
Предохранитель печки ВАЗ 2106: где находится
Резистор F2 и имеет номинал 8 А.
Сигнал
F1 мощностью 16 Ампер.
Предохранитель и реле зарядки
Расположены в области переднего колеса на левой арке под капотом. Без него невозможна стабильная подача заряда. В случае выхода из строя появится моргание лампочки контроля.
Стоимость реле-регулятора артикул 611.3702-14 колеблется в пределах 400-500 рублей. Подробнее об особенностях этого устройства на видео:
Стеклоочиститель
Ответственен защитный плавкий элемент F2 на 8 Ампер.
Вентилятор охлаждения
Реле установлено сверху левого брызговика под капотом. Предохранитель F15 на 16 Ампер.
Предохранитель на прикуриватель
За защиту отвечает элемент F1 на 16 А.
Реле обогрева заднего стекла ВАЗ 2106: где находится
Элемент с маркировкой РС527 можно обнаружить за приборной панелью, если опция установлена.
Аварийная сигнализация
Реле-прерыватель можно найти на перегородке моторного отсека, которая находится за приборкой. За защиту звукового и светового аварийного сигнала отвечает F16 номиналом 8 А.
Габариты
Отвечает предохранители F7 и F8, которые рассчитаны на 8 Ампер.
Задний ход
Отвечает элемент F9 номиналом 8 А.
Реле 702 ВАЗ 2106: для чего
Отвечает за работу контрольной лампы заряда.
Реле 527
Отвечает за работу дальнего и ближнего света, а также термодатчика вентилятора охлаждения мотора.
Предохранитель на вентилятор радиатора
F15 мощностью 16 Ампер.
Реле ручника ВАЗ 2106: где находится
На стояночном тормозе.
Тахометр
Его защищает предохранитель F9 номиналом 8 А.
Магнитола
Ее подключают к одному из резервных предохранителей.
Омыватель
Защитный элемент промаркирован как F2 и рассчитан на 8 А.
Трамблер
Можно найти у его бегунка сверху.
Стояночный тормоз
Реле расположено за приборкой ВАЗ 2106, имеет круглую форму и сделано из алюминия.
Предохранитель F1
Если не работает освещение в салоне или розетка, возможно, перегорает плавкий элемент на 16 Ампер, который за них отвечает.
Датчик давления масла
В ВАЗ 2106 установлен на 5 ступке. Колодка с ним расположена на левой стороне блока цилиндров под четвертой свечой зажигания.
Как определить сгоревший предохранитель
Визуальная проверка
Необходимо проверить целостность металлической перегородки элемента. Если она нарушена, то вставка перегорела.
Диагностика контролькой и мультиметром
Не всегда при перегорании элемента нарушается целостность перемычки. Не лишней будет проверка мультиметром. Щуп прикладывают к предохранителю, включают прибор и если он показывает иное, нежели 0 Ом, сопротивление, то значит элемент сломан.
Переделка блока предохранителей ВАЗ 2106
Это по сути замена старой колодки на новую.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Блок предохранителей ВАЗ 2106
Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под панелью приборов. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.
Рассмотрены автомобили ВАЗ 2106 с двигателями 21011, 2103, 2106
Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
Левые фары (дальний свет) и контрольная лампа включения дальнего света
Правые фары (дальний свет)
Левые фары (ближний свет)
Правые фары (ближний свет)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
Регулятор напряжения. Обмотка возбуждения генератора
Элемент обогрева заднего стекла
Электродвигатель вентилятора системы охлаждения двигателя
Указатели поворота в режиме аварийной сигнализации
Замена реле
Замена реле стеклоочистителя (PC514)
Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы.
Для выполнения работы потребуются два пластмассовых держателя обивки.
1. Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.
2. Отсоединяем колодку проводов реле от жгута. Разъем находится снизу панели приборов
Крестовой отверткой отворачиваем два самореза и снимаем реле
Установка выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.
Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)
Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназначено для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота и контроля исправности ламп указателей поворота. При перегорании лампы, реле удваивает частоту мигания.
1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).
2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечники двух «массовых» проводов.
Отсоединяем от реле колодку проводов
Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле включения света фар (90.3747-10 или 113.3747-10)
Два реле включения ближнего и дальнего света установлены в моторном отсеке на верхней части правого брызговика.
Крестовой отверткой отворачиваем саморез крепления и снимаем реле. Под кронштейном крепления реле дальнего света находится наконечник массового «провода».
А — реле включения дальнего света, Б — реле включения ближнего света.
Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Установка всех снятых деталей выполняется в обратной последовательности.

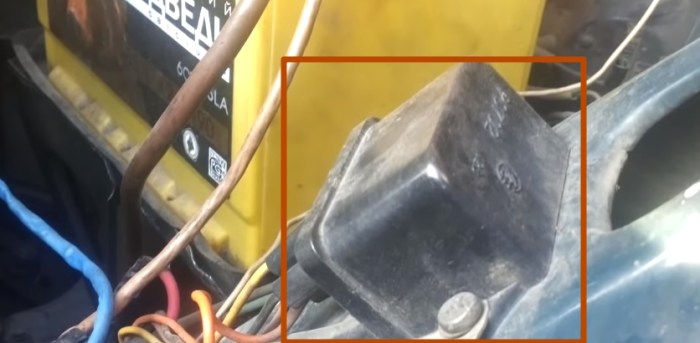

Замена реле контрольной лампы заряда аккумуляторной батареи (РС702)
Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для включения контрольной лампы на щитке приборов при возникновении неисправности в цепи заряда аккумуляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двигателя (при исправной цепи заряда) лампа должна погаснуть
1. Крестовой отверткой отворачиваем два самореза крепления и снимаем реле. Под одним из саморезов закреплен «массовый» провод.
2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
. Установка реле выполняется в обратной последовательности.

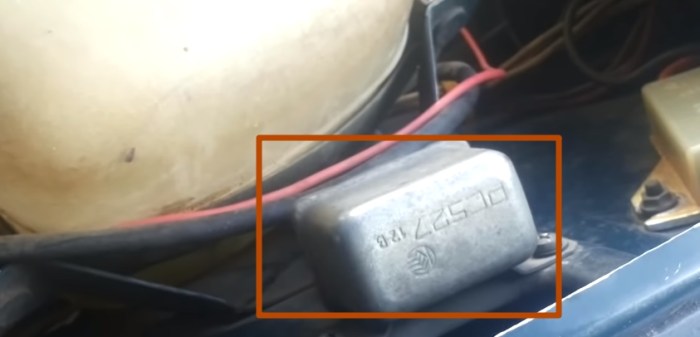

Замена реле включения вентилятора радиатора системы охлаждения (90.3747-10 или 113.3747-10)
Реле включения вентилятора радиатора системы охлаждения, установлено в моторном отсеке на верхней части левого брызговика.
1. Крестовой отверткой отворачиваем саморез крепления и снимаем реле.
2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106
Для увеличения нажмите на изображении
Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евро
Установка. Как правильно подключить блок.
Для начала необходимо отключить массу от аккумулятора. Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем.
После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.
Важно. Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.
Порядок установления перемычек
3-4, 5-6, 7-8, 9-10, 11-12, 12-13
Далее поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После установки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.
Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.
вот так это выглядит
Какой предохранитель и за что отвечает на ВАЗ-2106
Уже многие автовладельцы на своем опыте смогли убедиться, что конструкция предохранителей, мягко говоря, не очень надежная, ведь элементы способны выйти из строя, как только сопротивление в цепи немного повысится. Далее они начинают сильно греться, что и приведет к ухудшению и даже полной потере контакта.
Кроме этого, стоит отметить, что поломка может проявиться и в том случае, если сила нажима пластины, которая держит предохранитель, ослабнет. Причем если поломка вызвана этой причиной, то она будет довольно опасной. Дело в том, что если окажется плохой контакт на предохранителе, элемент может просто не сработать в момент возникновения короткого замыкания, а греться он будет в обязательном порядке. В результате вышедший из строя элемент может вызвать загорание всей цепи, причем в самое неподходящее время.
Не допустить возникновение такой проблемы реально, если следить за внешним состоянием анализируемых элементов, а вышедшие из строя предохранители ВАЗ-2106 своевременно заменять и, конечно, понимать какой и за что отвечает.
Что должен знать о предохранителях водитель
И только после этого следует устранять причину перегорания вышедшего из строя элемента. Перед установкой нового нужно обязательно очистить от загрязнений так называемое гнездо и заизолировать проводку.
Специалисты настоятельно рекомендуют использовать для каждого автомобильного потребителя свой персональный предохранитель, и лучше всего использовать элементы евро, так как они намного качественнее и надежнее.
Список предохранителей ВАЗ-2106
А ремонт любой неисправности на ВАЗ-2106 газ или бензин нужно начинать с проверки контакта предохранителя.
Более подробную информацию о предохранителях ВАЗ-2106 и их основного предназначения можно получить из видеоурока, выбрав для просмотра самое удобное для себя время.
Ваз 2106 — предохранители и реле
ВАЗ-2106 так же известен под названиями «Жигули-1600»/«Lada-1600». Годы производства: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. В данной статье вы найдете описание предохранителей и реле Ваз 2106 со схемой блока. Выделим предохранитель отвечающий за прикуриватель.
Предохранители
Главный блок предохранителей находится под панелью слева.
Схема
Описание
За работу прикуривателя отвечает предохранитель номер 1 на 16А.
Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле — прерыватель контрольной лампы стояночного тормоза (РС 492).
Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.
Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.
Рядом с ними расположено реле лампы сигнализатора заряда аккумуляторной батареи (РС 702).
Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).
Хотите помочь дополнить материал? Пишите всё в комментари.
Блок реле и предохранителей ВАЗ 2106: расшифровка схем. Схема предохранителей ВАЗ 2106
Расположение и электросхема
Сам БП представляет собой две линейки с плавкими предохранителями, который установлен в салоне авто и крепится к кузову при помощи двух гаек. В частности, он расположен со стороны водительского сидения под панелью приборов. Ниже показана схема устройства, а также назначение каждого элемента.
Как вы видите, практически все цепи автомобиля отечественного производства защищаются при помощи плавких устройств. Однако, и здесь есть исключения. В частности, речь идет о:
Элемент, установленный в БП рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по несложной формуле — напряжение всех потребителей энергии в проводе нужно умножить на число запаса, составляющее от 1.2 до 1.5. Так что для того? чтобы срабатывание было устойчивым, номинал элементов блока должен совпадать.
Необходимо добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо плавкого устройства обычную монету. Этого лучше не делать, поскольку в любой момент у вас в машине может возникнуть короткое замыкание.
Поэтому БП старого образца, как и любой другой узел машины, также требуют периодического проведения техобслуживания.
Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, вы можете заметить подгорание контактной части.
Таким образом из-за увеличенного сопротивления контакта возникает перегрев и состояние контакта элемента ухудшается. В результате этого могут появляться дополнительные проблемы с проводкой транспортного средства.
Чтобы этого не произошло, следует периодически, как минимум два раза в год, делать осмотр БП в целом. Сделайте прочистку посадочных гнезд, делайте осмотр БП и вовремя меняйте вышедшие из строя предохранители.
Но это все касается БП старого образца. Некоторые владельцы этих моделей авто, учитывая, появляющиеся периодически проблемы с БП старого образца, меняют его на новый.
Несколько советов по эксплуатации
Если вы хотите, чтобы БП в вашем авто нормально функционировал, то просто уделяйте ему внимание время от времени.
Прочищайте контакты от грязи хотя бы два раза в год и делайте это один раз зимой, когда напряжение в цепи наиболее высокое.
Типы предохранителей, используемых в ВАЗ 2106
Практическое применение нашли предохранители ВАЗ 2106, фото которых представлено на нашем интернет-ресурсе. Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае, стоимость набора предохранителей различного типа не превышает 200-250 рублей.
«Классика» этой модификации первых годов выпуска оснащается панелью предохранителей устаревшего типа, где установлены пластмассовые плавкие предохранители с токопроводящей накладкой из цинкового сплава, надежность которых невысока.
При увеличенной нагрузке колодка предохранителей подлежит усиленному нагреванию, что может привести к оплавлению элементов.
Это, с одной стороны, создает предпосылки к возгоранию транспортного средства, а с другой размыкает действующие электрические цепи.
Для улучшения данной ситуации требуется модернизировать старые предохранительные элементы и установить евро модели, которые будут смонтированы на базе колодки предохранителей от «Волги» ГАЗ 31110.
Основное преимущество в том, что применены ножевые предохранители на ВАЗ 2106 с более надежным крепежом.
К их преимуществам относятся меньшие габариты и повышенная термоустойчивость, что исключает нагревание системного блока.
Кроме того, контакт становится значительно лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, промаркировав цветные провода по местам их прежнего крепления. Они будут отличаться и по номиналу.
Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранительного устройства с силой тока в 15 А, а предохранитель на сигнал имеет номинал силы тока в 10 А.
Если в ВАЗ 2106 горят предохранители, то модернизация необходима, а она включает также монтаж перемычек между предохранительными устройствами.
Подключение таких элементов перемыкания необходимо провести по аналогу подключения блока устройств от ВАЗ 2101, а сами элементы обеспечить изолирующей защитой. Чтобы подключить корректно флажковые предохранители, схема должна иметь следующий вид:
Тогда система энергообеспечения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы энергообеспечения автомобиля.
Расшифровка и обозначения предохранителей на Ваз 2106
Реле на автомобиле Ваз 2106 достаточно много. И иногда бывает достаточно трудно найти нужно реле элемента,а особенно трудно найти где они находятся попробуем разобраться в данном вопросе и показать расположение всех реле автомобиля Ваз 2106.
ПОЛЕЗНЫЙ СОВЕТПри выходе из строя рекомендуется заменять реле в сборе, так как, если сгорела обмотка, или сильно обгорели контакты реле, качественно восстановить его работоспособность затруднительно
Предохранители
Главный блок предохранителей находится под панелью слева.
Схема
Описание
| 1 — Основной блок 41.3722 | |
| 1 | 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
| 2 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
| 3 | 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
| 4 | 8А Дальний свет (правая фара) |
| 5 | 8А Ближний свет (левая фара) |
| 6 | 8А Ближний свет (правая фара), задний противотуманный фонарь |
| 7 | 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
| 8 | 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
| 9 | 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
| 10 | 8А Регулятор напряжения, обмотка возбуждения генератора |
| 2 — Дополнительный блок ПР-120 | |
| 11 | 8А Резервный |
| 12 | 8А Резервный |
| 13 | 8А Стеклоподъемники |
| 14 | 16А Элемент обогрева заднего стекла |
| 15 | 16А Электродвигатель вентилятора системы охлаждения |
| 16 | 8А Указатели поворота в режиме аварийной сигнализации |
За работу прикуривателя отвечает предохранитель номер 1 на 16А.
Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле — прерыватель контрольной лампы стояночного тормоза (РС 492).
Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.
Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.
Рядом с ними расположено релелампы сигнализатора заряда аккумуляторной батареи (РС 702).
Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).
Не защищены предохранителями
Термобиметаллические предохранители
Предохранитель и реле зажигания
Расположен рядом с ним на проводе питания.
Ваз 2106: предохранители. схема предохранителей ваз 2106
На автомобилях ВАЗ-2106 предохранители использовались старого образца, цилиндрические. Они защищают электрические цепи, но у конструкции имеется множество недостатков.
Расположение блока предохранителей удачное – возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, в которой монтажный блок располагается в подкапотном пространстве, то преимущество явное у шестерки.
Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.
Назначение предохранителей основного блока
На основном (верхнем) и дополнительном (нижнем) расположены предохранители:
Дополнительный блок предохранителей
Реле и предохранитель стеклоочистителя
Предохранители ВАЗ-2106 защищают цепи питания управлением электромагнитных реле. Одно из основных – это реле стеклоочистителя, питается через предохранитель F2.
С его помощью дворники работают не постоянно, а прерывисто. Намного эффективнее проводить управление слаботочными цепями, нежели силовыми.
Располагается реле под приборной панелью, в левой части салона автомобиля. Замена производится в таком порядке:
Сняв старое реле, установите на его место новое. Работа выполняется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогла, то обязательно проверьте целостность проводов и реле.
Указатели поворотов и аварийка
Один недостаток в автомобиле имеется – расположены предохранители ВАЗ-2106 в салоне, а вот реле разбросаны по всему моторному отсеку. Прерыватель, отвечающий за работу указателей поворотов, находится на перегородке в моторном отсеке напротив приборной панели. Основные поломки системы сигнализации:
Для замены необходимо снять приборный щиток, затем выкрутить гайку при помощи головки на 10. После этого отключаете колодку проводов и снимаете реле. Новое устанавливаете в обратном порядке.
Включение головного освещения
Для включения дальнего и ближнего света используются два реле, которые установлены в подкапотном пространстве, над правым брызговиком. Снимаются реле очень просто – достаточно отсоединить от него все провода и крестовой отверткой выкрутить саморез. Вместе с кронштейном к кузову крепится саморезом и наконечник провода массы.
Обязательно пометьте расположение проводов, прежде чем отключать их от электромагнитного реле. Можно отключать по одному провода, тут же устанавливать их на новое реле.
Процедура замены несложная, поэтому выполнить ее можно за несколько минут. Если на реле не поступает напряжение, то нужно менять плавкие вставки.
В схеме предохранителей ВАЗ-2106 элементы F3-F7 используются для защиты цепей питания ламп ближнего и дальнего света.
Реле поворотов
Прерыватель указателей с 3 или 4 контактами расположен за щитком приборов на перегородке моторного отсека. Номинал лампочек, подключенных к цепи должен равняться 21 А. Выглядит, как прямоугольник.
Схема предохранителей и реле генератора
Чтобы проверить состояние необходимо добраться до термостата, поскольку расположено оно прямо под ним. Крепится к генератору двумя винтами и подключается проводом, который часто перетирается. Это справедливо для модификации ВАЗ 2106 с инжектором. Без него питание обмотки возбуждения генератора будет нестабильным.
Реле стартера
Втягивающее можно найти просто, как и снять своими руками. Нужно разобрать стартер с помощью отверток. Понадобится правильно установить на его место новый.
Предохранитель и реле дальнего и ближнего света
За первый отвечают элементы F5 и F6, а за дальний — F3 и F4. Мощность каждого равна 8 А.
Реле ручника ВАЗ 2106: где находится
На стояночном тормозе.
Тахометр
Его защищает предохранитель F9 номиналом 8 А.
Магнитола
Ее подключают к одному из резервных предохранителей.
Омыватель
Защитный элемент промаркирован как F2 и рассчитан на 8 А.
Трамблер
Можно найти у его бегунка сверху.
Стояночный тормоз
Реле расположено за приборкой ВАЗ 2106, имеет круглую форму и сделано из алюминия.
Предохранитель F1
Если не работает освещение в салоне или розетка, возможно, перегорает плавкий элемент на 16 Ампер, который за них отвечает.
Дополнительный блок предохранителей
При подключении нового блока обязательно используйте схему предохранителей ВАЗ-2106. Это позволит не перепутать элементы.
Неполадки блока предохранителей и их устранение
На ВАЗовской «шестёрке» предохранители установлены в двух блоках — основном и дополнительном. Конструктивно они выполнены из пластикового корпуса, плавких вставок и держателей под них.
Блоки предохранителей ВАЗ 2106: 1 — основной блок предохранителей; 2 — дополнительный блок предохранителей; F1 — F16 — предохранители
Оба устройства расположены в салоне слева от рулевой колонки под торпедой.
Блок предохранителей на ВАЗ 2106 установлен слева от рулевой колонки под торпедой
Как определить сгоревший предохранитель
Когда на «шестёрке» возникают неисправности с одним из электроприборов (дворники, вентилятор отопителя и т. д.), первое, чему следует уделить внимание — это целостности плавких вставок. Их исправность можно проверить такими способами:
Визуальная проверка
Конструкция предохранителей такова, что по состоянию плавкой вставки можно выявить работоспособность детали. Элементы цилиндрического типа имеют плавкое соединение, расположенное снаружи корпуса. Его разрушение может определить даже автолюбитель без опыта. Что касается флажковых предохранителей, то их состояние можно оценить на просвет. У сгоревшего элемента плавкая перемычка будет оборвана.
Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус
Диагностика контролькой и мультиметром
С помощью цифрового мультиметра работоспособность предохранителя можно проверить по напряжению и сопротивлению. Рассмотрим первый вариант диагностики:
Подробно о неисправностях панели приборов: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/panel-priborov/panel-priborov-vaz-2106.html
Таблица: номиналы предохранителей ВАЗ 2106 и защищаемые ими цепи
| № предохранителя (номинальный ток) | Наименования оборудования защищаемых электрических цепей |
| F 1 (16 А) | Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова |
| F 2 (8 А) | Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| F 3 (8 А) | Дальний свет (левые фары) Лампа сигнализатора включения дальнего света |
| F 4 (8 А) | Дальний свет (правые фары) |
| F 5 (8 А) | Ближний свет (левая фара) |
| F 6 (8 А) | Ближний свет (правая фара). Задний противотуманный фонарь |
| F 7 (8 А) | Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя |
| F 8 (8 А) | Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света |
| F 9 (8 А) | Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Сигнализатор приоткрытия воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла |
| F 10 (8 А) | Регулятор напряжения Обмотка возбуждения генератора |
| F 11 (8 А) | Резервный |
| F 12 (8 А) | Резервный |
| F 13 (8 А) | Резервный |
| F 14 (16 А) | Элемент обогрева заднего стекла |
| F 15 (16 А) | Электродвигатель вентилятора системы охлаждения |
| F 16 (8 А) | Указатели поворота в режиме аварийной сигнализации |
Распиновка блока предохранителей ВАЗ 2106, схема
Если у Вас происходят какие то проблемы с электрооборудованием: пропал или не работает ближний или дальний свет, не работают поворотники, печка, прикуриватель, вентилятор, дворники, пропал сигнал и т.д., то это все может быть причиной того что перегорел предохранитель. Значит нужно его заменить.
Для этого нужно знать расположение монтажного блока. А находится он под рулем, с левой стороны. Для того, что бы понять за что отвечают предохранители ВАЗ 2106, нужно рассмотреть простую распиновку старого блока предохранителей (БП) и посмотреть описание ниже.
Таблица «Обозначения предохранителей ВАЗ 2106»
| 1 | 16 | 1. Плафоны 2. Звуковые сигналы 3. Штепсельная розетка 4. Прикуриватель 5. Стопы в задних фонарях 6. Фонари сигнализации открытых передних дверей 7. Часы |
| 2 | 8 | 1. Стеклоочиститель и реле стеклоочистителя 2. Электродвигатель дворников 3. Электродвигатель печки |
| 3 | 8 | Левая фара (дальний свет) и контрольная лампа включения дальнего света |
| 4 | 8 | Правая фара (дальний свет) |
| 5 | 8 | Левая фара (ближний свет) |
| 6 | 8 | Правая фара (ближний свет) |
| 7 | 8 | 1. Левый передний габарит 2. Правый задний габарит 3. Свет багажника 4. Подсветка номера 5. Подсветка приборов 6. Подсветка прикуривателя |
| 8 | 8 | 1. Правый передний габарит 2. Левый задний габарит 3. Подсветка номера 4. Подкапотная лампа 5. Контрольная лампа габаритного огня |
| 9 | 8 | 1. Датчик давления масла с контрольной лампой 2. Датчик температуры охлаждающей жидкости 3. Уровень топлива с контрольной лампой резерва 4. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости 5. Поворотники и соответствующие контрольные лампы 6. Контрольная лампа заряда аккумуляторной батареи 7. Контрольная лампа управления воздушной заслонкой карбюратора 8. Запорный клапан карбюратора 9. Тахометр 10. Лампы заднего хода 11. Лампа освещения вещевого ящика 12. Обмотка реле обогрева заднего стекла |
| 10 | 8 | 1. Регулятор напряжения. 2. Обмотка возбуждения генератора |
| 11 | 8 | Резервный |
| 12 | 8 | Резервный |
| 13 | 8 | Резервный |
| 14 | 16 | Обогрев заднего стекла |
| 15 | 16 | Вентилятор системы охлаждения двигателя |
| 16 | 8 | «Аварийка» |
Читайте также: Как заменить тормозную жидкость в автомобиле?
Реле ВАЗ 2106
Реле регулятора напряжения заряда АКБ
» data-medium-file=»https://i2.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-Регулятора-напряжения-ваз-2106.jpg?fit=300%2C206&ssl=1″ data-large-file=»https://i2.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-Регулятора-напряжения-ваз-2106.jpg?fit=679%2C467&ssl=1″ loading=»lazy» data-recalc-dims=»1″>
Реле регулятора напряжения заряда АКБ
Реле включения вентилятора радиатора охлаждения
» data-medium-file=»https://i2.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-включения-вентилятора-радиатора-охлаждения-ваз-2106.jpg?fit=300%2C144&ssl=1″ data-large-file=»https://i2.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-включения-вентилятора-радиатора-охлаждения-ваз-2106.jpg?fit=700%2C337&ssl=1″ loading=»lazy» data-recalc-dims=»1″>
Реле включения вентилятора радиатора охлаждения
Реле лампочки зарядки аккумулятора
» data-medium-file=»https://i1.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-лампочки-зарядки-аккумулятора-ваз-2106.jpg?fit=300%2C147&ssl=1″ data-large-file=»https://i1.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-лампочки-зарядки-аккумулятора-ваз-2106.jpg?fit=700%2C343&ssl=1″ loading=»lazy» data-recalc-dims=»1″>
Реле лампочки зарядки аккумулятора
Реле ближнего и дальнего света вар
» data-medium-file=»https://i1.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-ближнего-и-дальнего-света-вар-ваз-2106.jpg?fit=300%2C147&ssl=1″ data-large-file=»https://i1.wp.com/vaznetaz.ru/wp-content/uploads/2018/12/РЕЛЕ-ближнего-и-дальнего-света-вар-ваз-2106.jpg?fit=700%2C342&ssl=1″ loading=»lazy» data-recalc-dims=»1″>
Реле ближнего и дальнего света фар
На видео, ниже, наглядно показано где находится какое реле.
«Евроблок» ВАЗ 2106 (нового образца), схема
Ниже показана картинка, как выглядит «евроблок» в жизни.
Евро блок ВАЗ 2106 Фото
Ниже обозначена распиновка БП нового образца или как говорят в народе «евроблок». Так же на схеме написано какой предохранитель за что отвечает.
Замена блока предохранителей ВАЗ 2106 на «евроблок»
Ну и на конец, для тех кто не знает как же заменить старый образец на «евроблок», следующая информация. Здесь нет ничего сложного.
Просто нужно действовать согласно инструкциям ниже:
Ниже, на видео, наглядно показано, как заменить старый БП на «евроблок».
Процесс снятия и замены
В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.
На этом замена БП на устройство нового образца окончен. Как вы видите, в этом нет ничего трудного, но если вы не уверены в том, что все сделаете верно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.
