Зачем вилке дырка и еще несколько занимательных фактов про розетки
В рутинной повседневности мало кто задумывается над тем, насколько важным и вместе с тем гениальным изобретением является электрический соединитель! Звучит страшно, но на самом деле речь идет про обычную вилку и розетку. Как правило, мы абсолютно не задумываемся над тем, и не ценим то, что используем каждый день с самого детства. Самое время исправить эту вопиющую несправедливость.
1. Зачем вилке розетки отверстие
На самом деле все очень просто. Дело в том, что хорошо знакомая всем вилка далеко не всегда работает только «папой». В некоторых странах существуют гибридные розетки из которых торчит дополнительный токопроводящий штырь. Именно для него и предназначено данное отверстие. Тем не менее, в большинстве случаев, «транспортировка» энергии осуществляется лишь через лепестки.
Знакомое нам всем с детство штепсельное соединение для электросетей было запатентовано в 1904 году на имя инженера Харви Хаббелла. До этого использовался метод подключения при помощи ламповых патронов, созданный Томасом Эдисоном. Повсеместное внедрение розеток современного типа началось с 1920-х годов, уже после Первой мировой войны.
3. Почему в разных странах разные вилки
Здесь тоже все просто. Электрификация государств происходила очень неравномерно и более того – не централизовано. Каждая страна была вынуждена создавать свои собственные стандарты электронных сетей и оборудование для них (или приобретать эти стандарты и оборудование у других). В итоге на сегодняшний день у нас есть американский, азиатский, британский, датский, австралийский, общеевропейский, швейцарский, итальянский и еще многие другие типы розеток.
Само собой cо второй половины XX века во всем мире набирает обороты стандартизация оборудования.
4. Действительно ли оборудование называют «мама» и «папа»
Интересная особенность. Электрики почти во всех странах мира называют вилку и розетку обозначениями «папа» и «мама». В англоязычных странах используются слова «male» и «female» (мужчина и женщина), однако в целом суть от этого не меняется. Можно было бы подумать, что подобные термины были введены в электротехнике официально. Но это не так, просто электрики во всех странах думают более-менее одинаково.
5. Розеток для детей не существует
Наверняка каждый с детства помнит о том, как родители запрещали ему совать пальцы в розетку (а также любые посторонние предметы). Поразительно, но за всю историю развития электротехники, люди так и не создали розеток с защитой от детей. Даже мебель с «безопасными углами» существует, а вот защиту от 220В по-прежнему обеспечивают «мудрым родительским наставлением». Возможно, все это хорошая идея для стартапа!
6. Малоприятные казусы
Мы так часто пользуемся обычными розетками, что зачастую забываем о том многообразии данного радиоэлектронного оборудования, которое есть вокруг нас. Например, разъемы USB – это тоже розетка! Примечательно, что разработка новых штекеров – это дело очень сложное и ответственное. В первую очередь с позиций вопроса совместимости оборудования. Например, некоторые вилки радиотехники совместимы с обычными розетками электросетей. История знает неприятные казусы, когда инженеры по ошибке включали системы связи в обычную электросеть, что становилось причиной поломки дорогостоящего оборудования.
7. Розетка для улицы – не просто розетка
Люди непосвященные в отрасль обычно даже не задумываются над тем, что оборудование рассматриваемого типа, несмотря на общее внешнее сходство, может иметь очень сильные отличия. Например, розетки для размещения на улицы обладают намного более высоким уровнем защиты от внешних факторов, нежели те розетки, что ставятся внутри помещений.
А почему в розетке две дырочки?
Вопрос решен и закрыт.
Лучший ответ
newsmaker 7 (32028) 4 9 51 11 лет
Ответы
Alino4kAxx 6 (5538) 4 29 80 11 лет
где я живу там три почему так?
Dzhuljka 6 (6734) 8 117 265 11 лет
да потому что Пяточек спрятался :))
Pokerboy (30) 3 (947) 1 13 27 11 лет
Напалм 8 (100140) 12 71 265 11 лет
К.О. Утверждает что 1 фаза, а 2 земля.
mfO_o 7 (22795) 9 176 523 11 лет
потому что слово женского рода
kosinus 5 (3181) 11 34 11 лет
по одной ток приходит, по другой уходит. так и есть
Elsen 6 (7388) 2 14 38 11 лет
есть и пять дырочек
Seryozkin 6 (12903) 3 4 11 11 лет
ronus 7 (25794) 3 9 40 11 лет
XopoLLIeHbka9I (30) 6 (8814) 5 23 79 11 лет
у меня в ванной три дырки!
НоуПремиал (30) 8 (183531) 7 126 404 11 лет
Для чего в обычной электрической вилке нужны эти вырезы?
Наверняка каждый из вас замечал в основании электрических вилок некоторых мелких бытовых электроприборов вот такие симметричные вырезы, которые формой своей напоминают замочную скважину.
С первого раза даже сложно предположить, для чего нужны эти вырезы и почему они имеют именно такую форму?
Для начала обозначим, что видов розеток и вилок существует огромное множество. Они различаются по пропускаемому току, по наличию или отсутствию массы, по форме штырей и т.д.
Не все электроприборы нуждаются в заземлении. Например, мелкие бытовые устройства (фены, пылесосы, блендеры и т.п) обычно снабжаются вилками без заземляющего контакта.
Однако в целях безопасности все большее количество приборов-потребителей электричества оснащается заземляющими контактами. Они тоже могут быть представлены по разному.
Для ответа на поставленный вопрос проведем кратенький ликбез по видам реализации заземления.
В России и большинстве стран Европы, например, большое распространение получили розетки и вилки, которые в международной классификации обозначаются, как «Тип F».
Это привычная нам розетка с заземляющими контактами в виде скоб. К ней имеется и специальная вилка, на которой сверху и снизу имеются два контакта.
Однако в ряде некоторых других Европейских стран, в частности Франции, используется другой стандарт вилок и розеток, который называется «Тип E». Здесь заземляющий контакт выполнен в виде металлического штыря:
К нему имеется и отдельная вилочка, в которой проделано специальное отверстие для массы:
Так как между странами Европы идет активное сотрудничество в области экономики, многие электроприборы стали снабжаться универсальными вилками, которые можно использовать с розетками и первого, и второго типа.
Обратите особое внимание на эту вилку. Напомню, она может использоваться и со скобами, и со штырями в разных типах европейских розеток для соединения контактов массы.
Теперь представляем себе ситуацию. У нас имеется прибор, не требующий заземления (например, обычный фен), который нужно включить в розетку современного стандарта с контактами заземления (а их два вида, напомню).
Для того, чтобы контакты заземления не мешали основанию такой вилки подключиться к розетке, в первой и делаются вот такие вырезы, по форме напоминающие замочные скважины.
Плоские прорези здесь необходимы для того, чтобы подключению не мешали металлические пластинки в розетках типа F.
Окружности же позволяют использовать эти вилки и с розетками типа E, чтобы в них беспрепятственно проходил заземляющий штырь.
На этом все! Опытных электриков прошу не ругаться за терминологию, т.к. вся информация была максимально упрощена для облегчения восприятия.
С первого раза даже сложно предположить, для чего нужны эти вырезы
— Зачем нужны прорези в вилке?
— Чтобы заземляющие контакты проходили
Вот так в две строки я ужал этот пост.
Мужики, вот вы такие все умные, а для меня(блондинки), это прям открытие!
Задолбали все эти нестандартные стандарты. Трудно договориться, что-ли.
Не все электроприборы нуждаются в заземлении. Например, мелкие бытовые устройства (фены, пылесосы, блендеры и т.п)
А все с дзена для девятилетних?
Доступность «трибуны» для всех похоронит этот мир.
А люди что, этого не знают?
У меня эти скобы моментально загибаются во внутрь или сильно гнутся
Больше всего меня в свое время удивило, что «евророзетка» и «евровилка» за рубежом это наши обыкновенные вилки и розетки, а не тип Ф которые у нас называются «евро».
Полезно. Не парься с коментов.
Это, как сказал BarnabaCecchini, чтобы провод фиксировать.
Продолжение поста «Ретро проводка. Вопрос к производителю» Я таки её победил
Данный наконечник, помимо того что идеально подошёл для контактов розетки, так ещё и позволил опрессовать вместе многожильным кабелем ещё и моножильный.
Ой, простите, многопроволочный проводник и цельнотянутую жилу. Так ведь? Все теперь довольны?
Ну да не суть.
Порнуха, конечно редкостная.
А вот, собственно, почему не подходит к данным розеткам вариант наконечников из комментариев. Его нужно загнуть кверху. Вот реально наркоман проектировал эту чудорозетку.
Ставим вторую. Тут уже намного проще.
Ведь у нас тут цельнотянутая жила. Во как)
Ну, и фото результата. Да, кабель выходит не там где надо, те люди, что стяжку заливали, видимо сместили гофру.. ну да там всё равно плинтус пойдет. Закроется
Спасибо всем за советы, за очередной срач в комментариях, было весело. А мне осталось поставить ещё 15 таких блоков. Чувствую, что домой только к полуночи приеду.
Всем спасибо за помощь, и безопасного электричества)
Ретро проводка. Вопрос к производителю
Привет всем, тут делаю непростой монтаж, и столкнулся с небольшой проблемой. Есть «ретро» кабель, и «ретро» же розетки. Установил рамку, протянул перемычки, обжал их Ншви
И. Клемма розетки, оказалась сильно маленькой для подключения провода 2.5мм².
Я даже рассверлил пластик около клеммы, но сама клемма не позволяет зажать провод, под который предназначена эта розетка. Ну, наверное предназначена.
Обдумывал много вариантов: сначала хотел залудить жилу, но это на большом количестве розеток привело бы к двум дням сидения с паяльником. Потом хотел сделать распредкоробку за рамкой, путем гильзования медной гильзой, но там слишком мало места. И тут мне пришел в голову идеальный ответ на эту ситуацию.
Вот такой наконечник. Да, он вроде как для этого не предназначен, но думаю для простой бытовой розетки вполне хватит
Проба, сделанная дома, выдержала все испытания: на сгибание/разгибание (отломилась на 12 такт), вырывание всеми силами дрища 72х кг веса, и пропуск тока в 22 Ампера в течение 2х часов.
Может кому пригодится эта информация. Всем добра и безопасного электричества.
Великобритания выходит из Евросоюза
Ответ на пост «Разрядил»
Мое близкое знакомство с электричеством произошло при помощи конструктора «Юный электрик». Родители тогда понимали, что я расту ни разу не гуманитарием, поэтому лет в пять, кажется, я получил в подарок вот такой конструктор.
Тряхнуло быстро, коротко, и ОЧЕНЬ неприятно. Пластиковая розетка конструктора упала на пол, и я отчетливо помню, что я около часа я боялся ее подбирать. Потом уже взял ее, разобрал всю схему и упаковал обратно в коробку. Идея не прокатила. Но тогда как же должен работать конструктор?
А спустя неделю отец принес наконец-то квадратную батарейку, и я смог зажечь лампочки.
Надо отметить, что мне повезло. Пробки в доме не выбило, да и тряхануло меня весьма щадяще. НО зато потом в школьные годы я отлично соблюдал технику безопасности. Хватило мне одного раза.
Почему в розетке две фазы: выясняем причины появления и самостоятельно устраняем
Даже далекий от электротехники хозяин дома или квартиры просто обязан обладать минимальным набором знаний и навыков, касающихся эксплуатации домашней электросети. И это означает не только умение втыкать вилку в розетку, щелкать выключателем или менять перегоревшие лампочки. Необходимо иметь понятия о проведении простейшей диагностики сети, о выявлении явных неполадок в ее работе. Ведь некоторые из них вполне можно исправить самостоятельно, не прибегая к вызову специалиста.
Почему в розетке две фазы
К одной из простейших проверок, к которым прибегают при внезапном отключении освещения или бытовых электроприборов, но при оставшихся включенными автоматами, относится проверка наличия фазы. Индикаторная отвёртка есть у большинства хозяев, и сам процесс занимает считанные минуты. И все более-менее понятно, когда такая «ревизия» показывает отсутствие фазы – это могут быть просто перебои в электроснабжении. Но иногда ситуация иная – индикатор светится в обеих гнездах розетки! Понятно, что проблем с подачей нет. Но в чем же дело, почему в розетке две фазы?
Давайте разберемся с причинами такой ситуации, с возможными способами устранения подобных неисправностей.
В каком гнезде должна быть фаза в розетке?
Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).
Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F.
Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.
Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.
Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.
Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.
Заметим, что есть и в этом плане исключения. Некоторые приборы, например, системы кондиционирования или обогрева со встроенными термостатическими регуляторами, требуют однозначного расположения фазы и нуля на своей клеммной колодке. Но, как правило, эти приборы – стационарной установки, и подключаются не через розетки, а непосредственно к подведённым к ним выделенным линиям проводки.
Так на каком же гнезде искать фазу при проверке розеток?
Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.
На схеме показано, что фазный контакт на розетках располагается справа. Но это – не жесткий стандарт, а просто негласное правило, своеобразная «профессиональная этика» электриков.
Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.

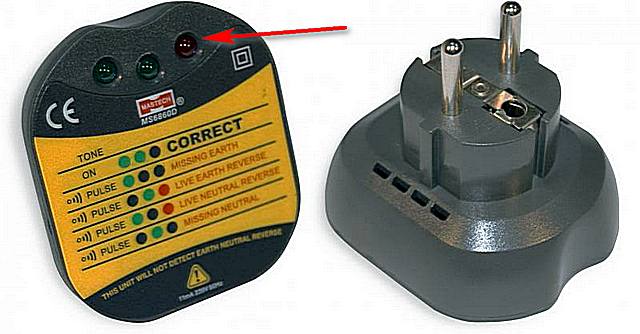

Специальный диагностический прибор MS6860D, предназначенный именно для тестирования розеток и подходящих к ним линий проводки
Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» — он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка — все же о чем-то говорит…
Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.
Как определить, где фаза, а где ноль в розетке?

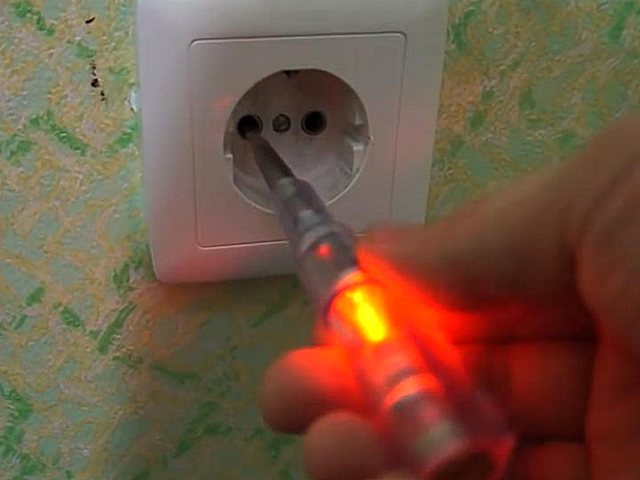

Как определить, где фаза, а где ноль в розетке?С такой «диагностической операцией» наверняка придётся сталкиваться любому хозяину дома или квартиры. Проверка осуществляется с помощью недорогих приборов, которые обязательно следует иметь в своем инструментальном «арсенале». Как определить фазу и ноль – читайте в специальной публикации нашего портала.
И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.
Почему в розетке может появиться две фазы?
Итак, в доме (квартире) внезапно погасло освещение, прекратили включенные работу электрические приборы. Хозяин для начала убеждается в том, что защитные автоматы не отключились. Затем берет индикаторную отвёртку и начинает проверку наличия фазы. Самым удобным местом для этого, безусловно, является розетка. И тут, к его удивлению, индикатор одинаково ярко зажигается в обеих ее гнездах. Все говорит о том, что в розетке – две фазы. Но как такое может быть?
При проверке вдруг выясняется, что в обеих гнездах розетки – фаза. Невероятно? Да нет, этой ситуации есть вполне логичное объяснение…
Если в такой ситуации промерить мультиметром напряжение между двумя контактами розетки, оно будет показывать нулевое значение. Почему – да просто это одна и та же фаза! Другой здесь взяться просто неоткуда, раз в дом (квартиру) заходит однофазная линия питания. А напряжение – это, как известно, разность потенциалов, обеспечивающая возникновение электрического тока. Нет разности – нет и тока, поэтому все приборы отключились.
А почему такое может случиться? Причиной появления двух фаз на розетке является чаще всего обрыв нулевого провода.
Смотрим еще раз на схему, но только – несколько видоизмененную.
Нормальная работа домашней электросети
На схеме показана обычная, так сказать, «штатная» работа домашней электропроводки. Для примера взяты лишь две розетки. Первая – в которой проводится определение фазы и нуля. Вторая – с подключенной нагрузкой. На рисунке условно показана лампочка, но это может быть и любой бытовой прибор во включенном состоянии.
Движение электрического тока проходит в сторону от контакта с большим потенциалом к меньшему. То есть – от фазы к нулю. Стрелками показана «траектория» тока при включенной нагрузке – от автомата по фазному проводу, минуя по пути распределительные коробки. Далее – через розетку (или выключатель – для большинства стационарных осветительных приборов), через нагрузку. И потом – в обратном направлении, но уже по нулевому проводу к нулевой шине и далее, через входной автомат – к подъездному или уличному распределительному щиту. Но там уже зона ответственности энергоснабжающей или эксплуатационной компании – дальше она нас не волнует.
А теперь давайте смоделируем ситуацию, когда, скажем, на нулевой шине или на клемме входного автомата произошел обрыв. Например, при проведении монтажа были недостаточно затянуты зажимные винты или допущены иные небрежности, вроде установленных в натяг проводов. Кстати, именно здесь чаще всего и кроется причина подобных неисправностей домашней сети.
Довольно часто обрыв нулевого провода вызван недостаточно качественным контактом на клемме автоматического выключателя или на нулевой шине
Представим, что потерян контакт нулевого провода на клемме автоматического выключателя.

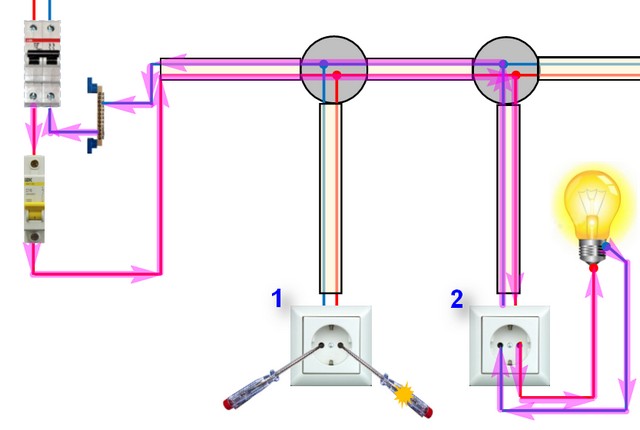

Обрыв нулевого провода на автомате. Через подключенную нагрузку фазный потенциал свободно распространяется по нулевым проводникам (его распространение показано фиолетовыми стрелками — не путать с электрическим током!)
Несмотря на то что нагрузка включена, прохождение тока невозможно. Общая цепь питания разомкнута на клемме автоматического выключателя. Но что получается вместо этого? Так как нагрузка остается включенной, то ее внутренняя цепь является проводником. Это может быть первичная катушка трансформатора блока питания, нить накаливания лампы, нагревательный элемент бойлера, утюга, электроплитки и т.п. Сам то по себе прибор бездействует – тока нет. Но через него, через его внутреннюю цепь, подключённую к общей сети, потенциал фазы «перетекает» по нулевым проводам. И если сейчас проверить розетку индикаторной отверткой, то в обоих гнездах будет показывать фазу.
На схеме показана всего одна линия, защищенная автоматическим выключателем. На деле же их бывает обычно несколько. Но если обрыв нуля произошел до нулевой шины, то картина с двумя фазами будет наблюдаться во всех розетках.

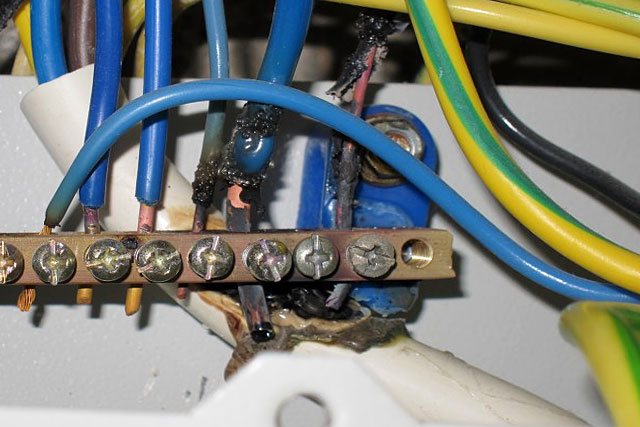

Кстати, подобная ситуация бывает весьма частым явлением в домах или квартирах старой постройки. То есть там, где еще сохранились старые распределительные щиты с плавкими предохранителями-пробками, а не автоматическими выключателями. Перегорание «нулевой» пробки – дело вполне обыденное. И каждый раз будет вот такая картина. Так что при наличии возможности стоит как можно скорее модернизировать свою домашнюю (квартирную) сеть. То есть установить на входе спаренный автомат, после которого фаза распределяется на группу автоматов по разным линиям, а ноль заводится на общую нулевую шину. Вероятность «потери» нуля при такой схеме существенно снижается.
От такой дремучей «красоты», безусловно, необходимо как можно быстрее избавляться. При любом перегорании (выбивании) пробки на нулевом проводнике в розетках будет появляться две фазы.
Наверное, из вышеизложенного уже должно быть понятно, что если после выявления такой аварии отключить от сети всю нагрузку (все бытовые приборы и освещение), то «эффект двух фаз» сам по себе пропадет. Просто у фазы не останется пути перетекания на нулевой провод. Правда, работоспособность системы от этого никак не восстановится. Все равно необходимо разбираться с причиной, искать участок обрыва.
А для этого желательно сразу локализовать повреждённый участок домашней сети. Ведь «всеобщее двухфазие» будет наблюдаться исключительно в том случае, если обрыв произошел еще до нулевой шины. То есть на непосредственно подходящим к ней от автомата нулевом проводе.
Проверяется это несложно. К розетке ближайшей к распределительному щитку группы подключается какой-нибудь несложный бытовой прибор. Пусть это будет даже обычный утюг или вентилятор, неважно. Главное, чтобы он был во включённом положении. Его роль – всего лишь стать «мостиком» для фазы. Затем берется индикаторная отвертка, и ею последовательно проверяются и соседние розетки этой группы, и далее – все без исключения розеточные группы в квартире (доме). Если во всех розетках «висит» по две фазы – дело ясное, обрыв нуля следует искать в щитке. Обычно это не вызывает затруднений. Как правило, такой дефект легко обнаруживается и довольно быстро устраняется. Это «лечится» зачисткой и подтяжкой контактов на клеммах (настоящий обрыв провода в щитке – дело практически невероятное). Естественно, все работы в электрощите должны производиться при отключённом вводном автомате.
Но если проверка не дала такой полной ясности, то, скорее всего, разрыв нуля локальный. И ревизию следует продолжить. Нагрузка переносится на розетку следующей распределительной коробки. Действия повторяются: сначала соседние розетки, затем – далее по сети. Рано или поздно наступит ясность – на какой линии или в какой распределительной коробке имеется разрыв нуля.

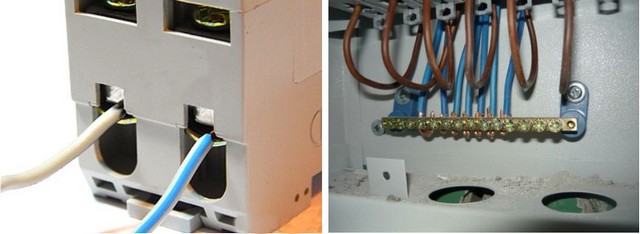

Не поленитесь проверить надежную затяжку всех проводов на нулевой шине. Нередко плохой контакт именно на ней приводит к пропаданию нуля и появлению второй фазы в розетках.
Случается и так, что на нулевой шине был ненадёжно закреплен только один проводник, который в составе кабеля проводки далее идет в какое-то помещение или на конкретную розеточную группу. Тогда, понятно, область неполадок будет распространяться только на эту линию. Все остальные розетки и осветительные приборы, подключенные к другим линиям, будут в рабочем состоянии.
Видео: Почему на контактах розетки оказывается две фазы?
И даже на одной какой-то линии, имеющей две или более распределительных коробки, возможна локализация такого повреждения. Как наверное, уже понятно, причиной тому может стать разрыв нулевого проводника именно в распределительной коробке. При этом все остальные точки подключения этой же линии, но коммутированные на других распределительных коробках, останутся в рабочем состоянии.
Разрыв нуля может произойти и непосредственно в распределительной коробке, обеспечивающей, например, подключение люстры в комнате и расположенных под выключателем или в одной группе с ним розеток. На остальные распределительные коробки влияния оказываться в данном случае не будет – правая розетка на схеме остается рабочей.
А происходит это чаще всего или из-за обветшалости проводки. Или из-за некачественного выполнения соединения проводов в коробке. Особо это характерно для тех домов или квартир, где пока в эксплуатации остается алюминиевая проводка. Алюминий – металл очень мягкий и даже, как говорят, «плывущий». То есть даже надежные, казалось бы, скрутки или клеммные соединения начинают ослабевать и требуют подтяжки. Кроме того, слой окислов на его поверхности создает немалое дополнительное сопротивление. А это ведет к нагреву соединений, появлению искрения и как следствие – полному пропаданию контакта. Так что это – лишний повод задуматься о полной смене проводки на качественные медные кабели.
Каким должен быть кабель для качественной проводки в квартире или доме?
Ответ однозначный – только медный. Кстати, о том же категорично говорят и действующие, законодательно утвержденные нормы и правила. Как правильно выбрать кабель для проводки в квартире – читайте в специальной публикации нашего портала.
Кстати, и с медными проводами некоторые мастера чудят так, что просто удивительно, как домашняя электросеть еще работает. Так что проверка распределительных коробок и приведение их в полный порядок – одна из ключевых мер по недопущению пропадания нуля.
С таким качеством соединения в распределительной коробки не только ноль пропадать будет. Здесь и до более серьезной аварии – один шаг.
Гораздо сложнее бывает найти место обрыва нуля, если он произошёл на скрытых участках проводки, вмурованных в стену. Здесь придется больше потрудиться для локализации возможного аварийного отрезка, выполнить прозвон скрытых участков. Да и восстановление будет связано с более масштабными работами – вскрытием старой проводки и проведением замены.
Правда, сам по себе провод, заключенный в стену, обламывается или обрывается крайне редко. Чаще этому способствуют непродуманные действия хозяев квартиры. В частности, сверление отверстий в стенах на явно опасных участках, без предварительной проверки на наличие проводки.
Кстати, при таком нарушении целостности проводки возможна и еще одна причина появления второй фазы в розетке. Но она уже будет иметь несколько иную «природу».
Еще одна причина возможного появления второй фазы в розетке. Оборванный нулевой провод, идущий от нее, контактирует с фазным
Ситуация нечастая, но возможная. Например, выполнялось сверление стены, и бур перебивает нулевой провод кабеля. В таких случаях почти наверняка – короткое замыкание со срабатыванием защиты. Но если при этом нижний оборванный конец нулевого провода «прикипел» к оставшемуся целым фазному, то получится картина, показанная на схеме выше. Короткого замыкания уже нет, то есть автоматический выключатель на такой контакт реагировать не будет. А вот в розетке появится вторая фаза. Причем, как говорится, на «постоянной основе», то есть независимо от включения нагрузки в остальные розетки. Такое повреждение трудно отыскивается и непросто «лечится». Так что при выполнении сверлильных работ на стенах всегда следует соблюдать нужную осмотрительность.
Насколько опасно наличие второй фазы в розетках?
Если случилась такая авария, то паниковать не следует. Безусловно, она неприятна сама по себе. Да и отсутствие электроэнергии тоже не нравится никому, пусть даже на каком-то ограниченном участке.
Но, как мы уже видели раньше, в подавляющем большинстве случаев причину такого явления вполне можно «найти и обезвредить».
Подключенным на момент обрыва нулевого провода электроприборам особая опасность не грозит. Отсутствие напряжения (а как мы помним, между двумя одноименными фазами напряжения попросту нет) просто приведет к отключению бытовой техники и освещения. Но, конечно, оставлять их во включенном состоянии все же не следует. Это в особенности касается приборов с точной электроникой. Такие «авралы» на пользу ей могут не пойти.
Теперь – об опасности для людей. Если сразу выключить все приборы, то, как уже говорилось, эффект «второй фазы» исчезнет сам по себе. (Кроме последнего рассмотренного случая). То есть ожидать каких-то «катаклизмов» вроде коротких замыканий или пожароопасных ситуаций – не приходится. Но есть опасность другого рода. Она касается вероятности появления фазы и на корпусе приборов.
И в особенности это становится опасным, если квартира или дом не оборудованы системой заземления. Некоторые «деятели». стремятся решить проблему заземления, как говорится, «малой кровью». Пытаются обмануть сами себя установкой на розетках перемычек между нулевым и заземляющим контактами. А это – категорически запрещается!

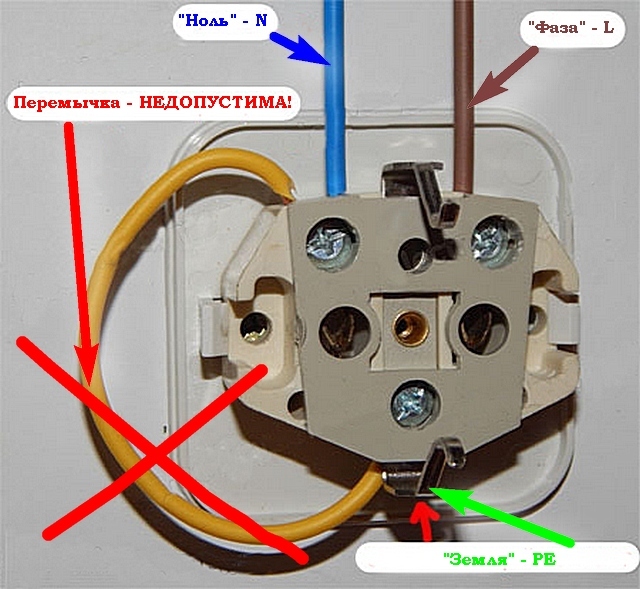

Ни в коем случае не повторяйте вот такой глупости! Подобная «защита» может таить, без преувеличения, смертельную угрозу!
Представить, что произойдёт при обрыве нуля – несложно. Фаза через нагрузку «перетекает» на нулевой контакт, а от него, через перемычку — на заземляющий. А он напрямую связан с металлическим корпусом электроприбора. То есть фаза может сидеть на кажущимся безопасным корпусе холодильника, стиральной машины, электроплиты, осветительного прибора и т.п. Где гарантия, что в этот отрезок времени никто из домашних не коснется их рукой или другой открытой частью тела? А вот это уже – действительно страшно!
Никогда не преуменьшайте опасность электрического тока!Многие даже не знают, насколько ток опасен для человека. Причем, показатели силы этого тока могут показаться совсем незначительными. А между тем, он способен наносить мгновенные электрические удары с непредсказуемым исходом. Обязательно ознакомьтесь со специальной публикацией нашего портала, посвященной опасности электрического тока для человека .
