Дефектовка деталей!
После разборки двигателя тщательно очистите, промойте и просушите все детали.
1. Очистите головку поршня от нагара. Если на поршне есть задиры, следы прогара, глубокие царапины, трещины, замените поршень. Прочистите канавки под поршневые кольца. Это удобно делать обломком старого поршневого кольца.
2. Прочистите отверстия для стока масла подходящим куском проволоки.
3. Проверьте зазоры между кольцами и канавками на поршне.
Номинальный зазор поршневых колец, мм:
верхнее компрессионное кольцо 1 — 0,04-0,075;
нижнее компрессионное кольцо 2 — 0,03-0,065;
маслосъемное кольцо 3 — 0,02-0,055.
Предельно допустимый зазор для всех поршневых колец — 0,15 мм.
4. Наиболее точно зазоры поршневых колец можно определить промером колец и канавок на поршне. Для этого замерьте микрометром толщину поршневого кольца в нескольких местах по окружности, затем…
5. …с помощью набора щупов измерьте ширину канавок также в нескольких местах по окружности. Вычислите средние значения зазоров (разница между толщиной поршневого кольца и шириной канавки). Если хотя бы один из зазоров превышает предельно допустимый, замените поршень с кольцами.
8. Если зазор меньше 0,25 мм, аккуратно сточите надфилем торцы поршневого кольца.
9. Проверьте зазоры между поршнями и цилиндрами. Зазор между поршнями и цилиндрами определяется как разность между замеренными диаметрами поршня и цилиндра. Номинальный зазор между поршнями и цилиндрами равен 0,025-0,045 мм, предельно допустимый — 0,15 мм. Если зазор между поршнями и цилиндрами не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор между поршнями и цилиндрами был как можно ближе к номинальному. Если зазор между поршнями и цилиндрами превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Измерьте диаметр поршня на расстоянии 55 мм от его днища в плоскости, перпендикулярной поршневому пальцу.
Рис. 4.9. Места измерения зазоров цилиндра
10. Затем измерьте диаметры цилиндра в двух перпендикулярных плоскостях (см. рис. 4.9.) (вдоль В и поперек А блока цилиндров) и в четырех поясах (1, 2, 3 и 4). Для этого необходим специальный прибор — нутромер.
11. При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по классу и одной группы по массе, а также поршневые пальцы к поршням по классу и шатуны по массе. Для подбора поршней к цилиндрам вычислите зазор между ними.
Для удобства подбора поршней к цилиндрам цилиндры и поршни в зависимости от диаметров делят на пять классов: А, В, С, D, Е (табл. 4.1).
В запасные части поставляются поршни номинального размера трех классов А, С, Е и двух ремонтных размеров. Первый ремонтный — увеличенный на 0,4 мм, второй — на 0,8 мм.
По массе поршни разбиты на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе автомобилей ваз 2108, ваз 2109, ваз 21099 должны устанавливаться поршни одной группы. Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбито число «40», на кольцах второго ремонтного размера — «80».
Таблица 4.1 Номинальные размеры цилиндров и поршней
Класс Диаметр, мм
цилиндра поршня
А 82,00-82,01 82,00-82,01
В 82,01-82,02 82,01-82,02
С 82,02-82,03 82,02-82,03
D 82,03-82,04 82,03-82,04
Е 82,04-82,05 82,04-82,05
12. На блоке цилиндров группа цилиндров выбивается на нижней плоскости блока (привалочная плоскость под масляный картер) напротив каждого цилиндра. 13. На днище поршня выбиваются следующие данные:
1 — класс поршня по отверстию под поршневой палец;
2 — класс поршня по диаметру;
3 — стрелка, показывающая направление установки поршня;
4 — ремонтный размер (1-й ремонтный — треугольник, 2-й ремонтный — квадрат);
5 — группа по массе (нормальная «Г», увеличенная на 5 г «+», уменьшенная на 5 г «-»).
14. Поршневые пальцы с трещинами замените. Поршневой палец должен легко входить в поршень от усилия большого пальца руки. Вставьте поршневой палец в поршень. Если при покачивании поршневого пальца ощущается люфт, замените поршень. При замене поршня подберите к нему поршневой палец по классу
Таблица 4.2 Классы поршневых пальцев, поршней и шатунов
Размерная группа Модель двигателя ВАЗ 2108
Диаметр цилиндра, мм Диаметр поршня, мм
А 76,00-76,01 75,965-75,975
В 76,01-76,02 75,975-75,985
С 76,02-76,03 75,985-75,995
D 76,03-76,04 75,995-75,005
Е 76,04-76,05 75,005-75,015
Размерная группа Модель двигателя ВАЗ 21083
Диаметр цилиндра, мм Диаметр поршня, мм
А 82,00-82,01 81,965-81,975
В 82,01-82,02 81,975-81,985
С 82,02-82,03 81,985-81,995
D 82,03-82,04 81,995-82,005
Е 82,04-82,05 82,005-82,015
(табл. 4.2). Поршневые пальцы разбиты по диаметру на три класса (1-, 2-, 3-й) через 0,004 мм. Класс поршневого пальца маркируется на его торце краской. Класс поршня по пальцу выбивается на днище поршня, класс шатуна по пальцу — на крышке шатуна.
15. Замените сломанные поршневые кольца и расширитель маслосъемного кольца.
16. Замените сломанные или треснувшие стопорные кольца, удерживающие поршневой палец. Концы стопорных колец должны находиться в одной плоскости. Погнутые кольца замените.
17. Замените погнутые шатуны. Замените шатун, если во втулке 1 верхней головки есть задиры и глубокие царапины. Замените шатун, если при разборке двигателя было обнаружено, что шатунные вкладыши провернулись в шатуне.
ПРЕДУПРЕЖДЕНИЕ
Шатуны обрабатывают совместно с крышками, поэтому их нельзя разукомплектовывать.
18. Вставьте поршневой палец в верхнюю головку шатуна. Если при покачивании поршенвого пальца ощущается люфт, замените шатун. Шатуны в сборе с крышками по массе верхней и нижней головки разделены на классы (табл. 4.3).
Таблица 4.3 Класс шатуна по массе верхней и нижней головки
Масса головок шатуна, г Маркировка
верхний нижний буквой краской
184+2 489±3 Ф Красный
495+3 Л Зеленый
501±3 Б
188+2 489+3 X
495±3 М
501+3 В
192+2 489±3 Ц
495±3 Н
501+3 Г Голубой
19. В двигателе автомобилей ваз 2108, ваз 2109, ваз 21099 должны устанавливаться шатуны одного класса. Маркировка шатуна наносится на крышке шатуна: 1 — класс шатуна по массе (буква или краска), 2 — класс шатуна по поршневому пальцу.
20. Если на поверхностях, по которым работают сальники, есть глубокие риски, царапины, забоины, коленвал необходимо заменить.
22. Если на коренных и шатунных шейках коленвала 1 есть незначительные задиры, риски, царапины, нужно прошлифовать шейки коленвала до ближайшего ремонтного размера. Работу по шлифовке шеек коленвала рекомендуется выполнять в специализированной мастерской. После отполируйте шейки коленвала и притупите острые кромки фасок масляных каналов 2 абразивным конусом. Промойте коленвал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек коленвала после шлифовки не должна превышать 0,005 мм. После шлифовки шеек коленвала установите вкладыши ремонтных размеров. 23. Если на рабочих поверхностях упорных полуколец есть задиры, риски и отслоения, замените полукольца. На полукольцах запрещается проводить любые подгоночные работы.
24. Измерьте осевой зазор коленвала. Для этого установите коленвал и упорные полукольца в блок цилиндров и затяните болты крепления крышек коренных подшипников (см. «Сборка двигателя»).
29. Тщательно прочистите и промойте масляные каналы коленвала.
30. Не рекомендуется выпрессовывать заглушки самостоятельно, для этого обратитесь в специализированную мастерскую.
31. Тщательно очистите поверхности блока цилиндров от остатков старых уплотнительных прокладок. Внимательно осмотрите блок. Если обнаружите трещины, блок надо заменить в сборе с крышками коренных подшипников.
32. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос (установив водяной насос с прокладкой) и залейте Тосол-А40 в рубашку охлаждения. Если в каком-нибудь месте заметна течь, значит, блок цилиндров негерметичен и блок цилиндров надо заменить.
33. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и пр., расточите цилиндры под ремонтный размер (эту работу рекомендуется выполнять в специализированной мастерской) или замените блок цилиндров. При различных дефектах глубиной более 0,8 мм блок цилиндров ремонту не подлежит и блок цилиндров надо заменить.
34. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером. Проверьте износ цилиндров, замерив диаметры цилиндров.
Дефектовка двигателя: всё, что ни делается — к лучшему
Приехали в гараж с другом и понеслась. Пробуем прокрутить коленвал вручную — не крутится. Мотор вклинил. Берем эндоскоп, смотрим через свечные колодцы цилинды — а там куски клапанов валяются. Всё ясно, разбираем мотор. По отработаной схеме всё разбираем, снимаем голову и что мы видим: все выпускные клапаны загнуты, поломаны, выломан кусок камеры сгорания.

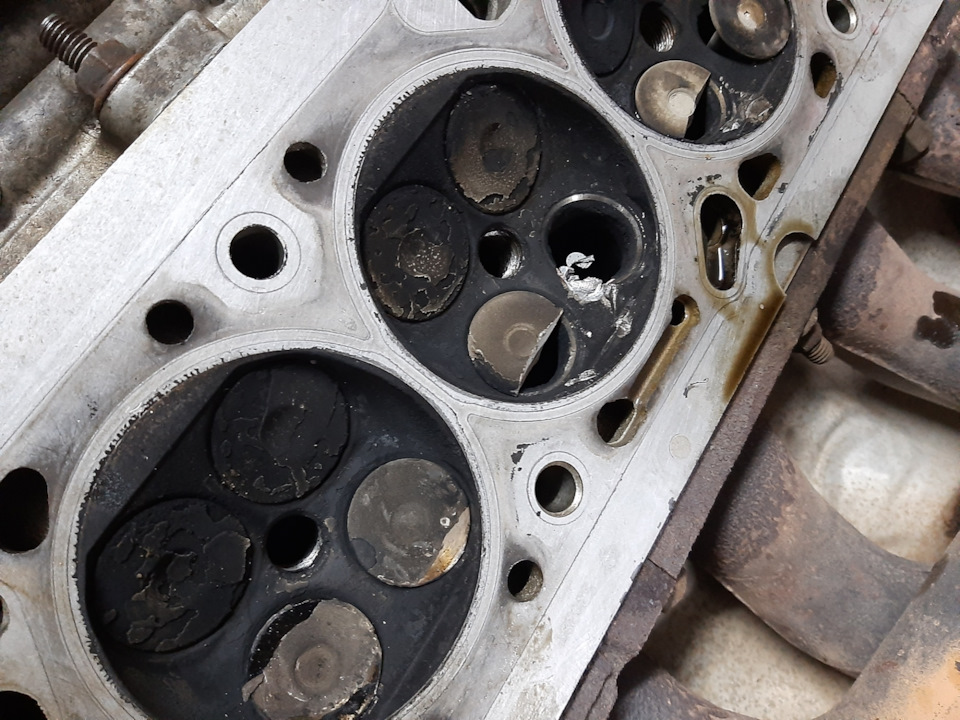

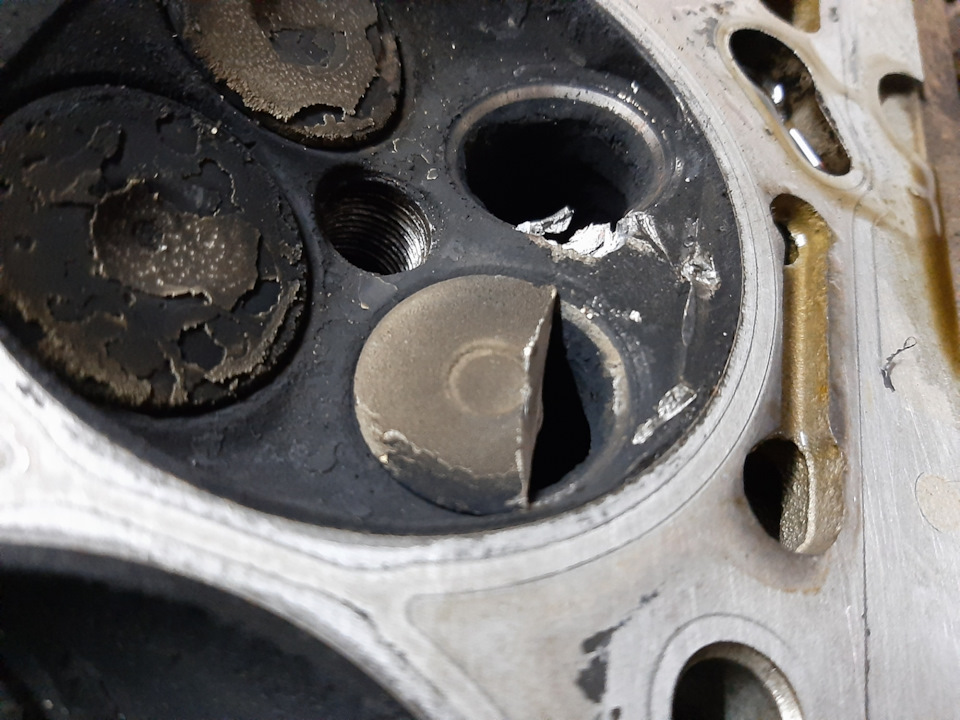

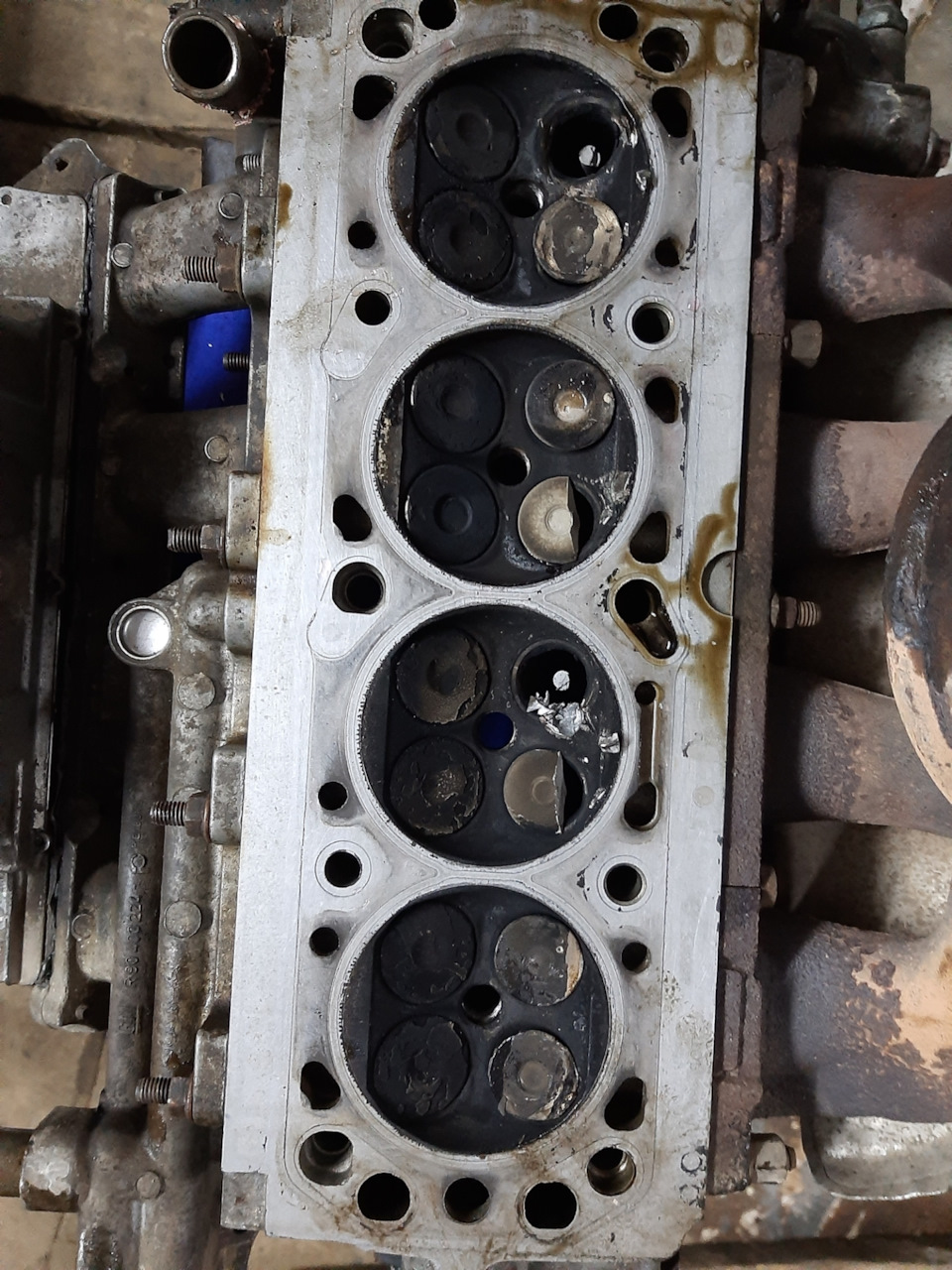

Вывод — голова восстановлению не подлежит… Как минимум никто не возьмется наплавлять кусок головы, да и затея бредовая.

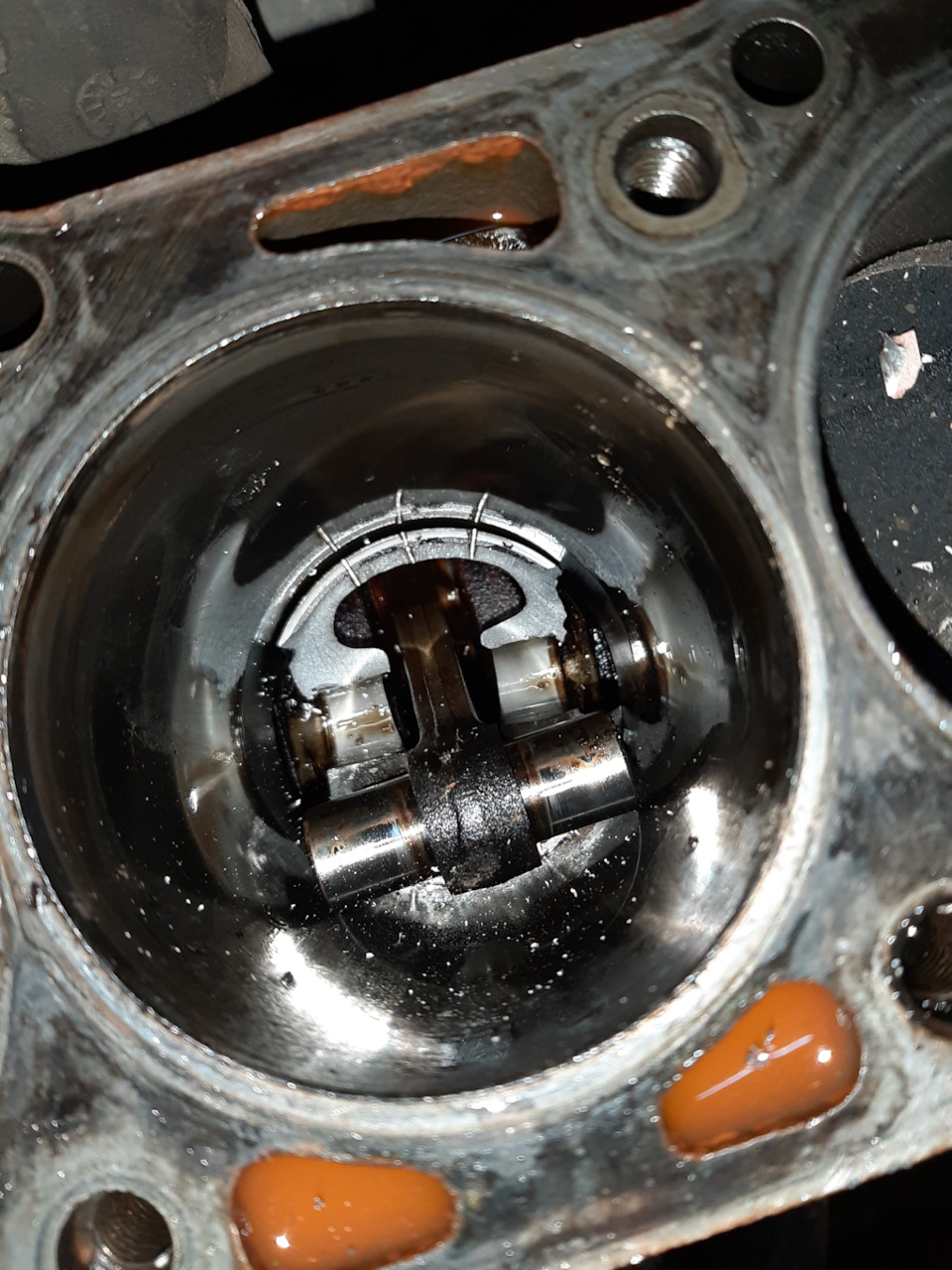

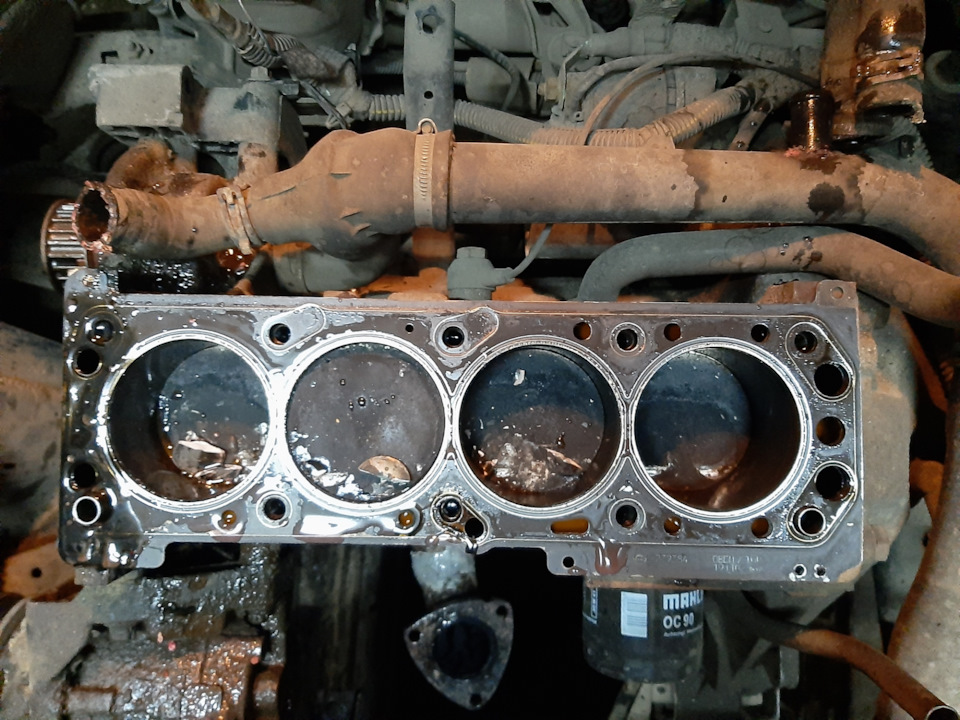

Ладно, надо смотреть блок. Смотрим на поршни, а стоят они как то неубедительно странно.

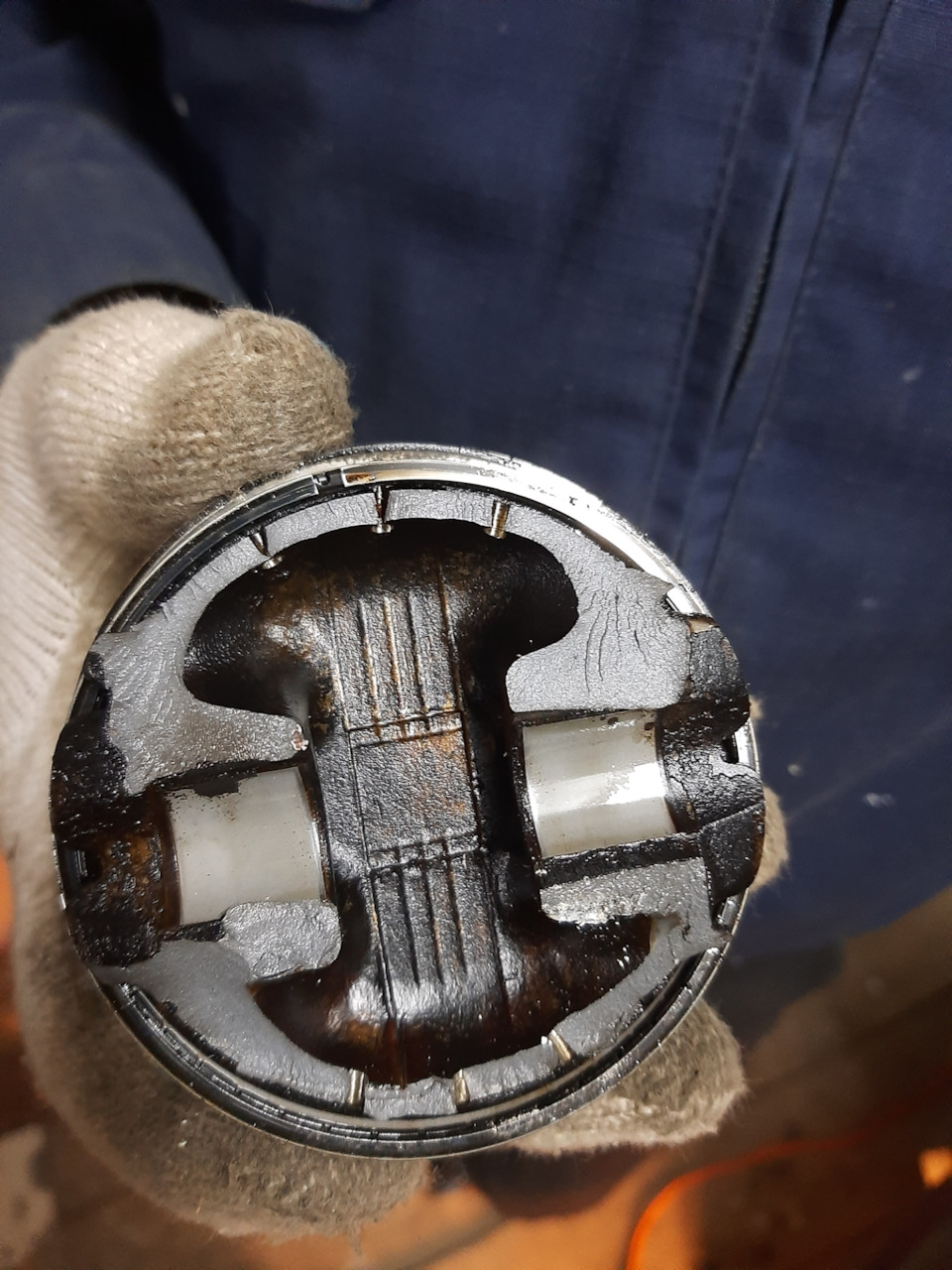

Снимаем поддон — видим вклинивший поршнень 2 цилиндра, точнее его половины, ещё точнее юбку. Достаём кусок поршня — обломан по пальцу.
Opel Astra 2003, двигатель бензиновый 1.6 л., 100 л. с., передний привод, механическая коробка передач — поломка
Машины в продаже
Opel Astra, 2000
Opel Astra, 2001
Opel Astra, 1998
Opel Astra, 2011
Комментарии 54
Да, я когда увидела, аж побледнела как белый лист
Полно их с европы сейчас, но там пробеги конячие. Машикам уже по 15-20+ лет. Можно гильзануть и голову подкинуть. Головы с 1,8 одинаковые, если что. Смотря, что выгоднее попадется по цене.
Гильзануть, подкинуть голову выходит по цене дороже, чем контрактный, а этот двигатель капиталился далеко не один раз, сегодня вот нашла следы замены кореных вкладышей. Что с этим двигателем делали и какой у нено пробег я не знаю уже
Контрактный тоже может быть с сюрпризом + вписывать в птс потом.
И пробеги там уже… Если не сюрприз, то замена МСК, колец или еще чего.
Мой мотор тоже может подвыкинуть ещё сюрпризов. А менять мне не только поршни, но ещё и как минимум шатун. И опять же: вживую всё-равно картинка другая складывается, чем из прочитанного, услышанного и т.п.
Вдруг, подвернется донор за недорого с разбора? Всякое бывает. Исходя из опыта рассуждаю. Стоить просто поспрашивать по знакомым и знакомым знакомых. С миру по нитке и вот они запчасти… Один раз так омегу откапиталили. Просто с нуля движок собрали из четырех разных по знакомым.
Контракт тоже может быть под замену поршневой и шлифовку колена, или замену направляющих в голове.
Единственное, что можно будет поездить какое-то время до следующиго вложения денег.
Удачно вам разобраться с этим. Все решится и сделается. Техника снова будет ездить и радовать.
Это да, я пока многие варианты рассматриваю, а там уж что подвернется.
Спасибо!
В идеале мотор не стоит искать, я бы купил что подешевле, и откапиталил его полностью)
Это сугубо мое мнение!
Перед зимой капиталку делал на своём, оставил только распредвалы, и не тронул коленвал с шатунами! Все остальное поставил новое с рас точкой под второй ремонт сразу, так как на 0.25 я поршни по нормальной цене не нашёл!
Поршни брал mahle, дольше притираются они, но вроде как надежные)
У нетронутыми остались лишь распредвалы и шатуны. А, ещё маслонасос оставил, ибо просто зажопил денег, но пока работает норм, как ни странно. И это на пробеге 380к.
У знакомого на примерно таком же пробеге лопнул коленвал.
Я заменил и его! Хотя старый в приличном состоянии остался
Поставил кольбин, вроде норм работает
В идеале мотор не стоит искать, я бы купил что подешевле, и откапиталил его полностью)
Это сугубо мое мнение!
Перед зимой капиталку делал на своём, оставил только распредвалы, и не тронул коленвал с шатунами! Все остальное поставил новое с рас точкой под второй ремонт сразу, так как на 0.25 я поршни по нормальной цене не нашёл!
Поршни брал mahle, дольше притираются они, но вроде как надежные)
Что подешевле может развалиться так же как и мой :)))
Если все по меняешь не развалится)
Так я и свой с таким же успехом могу србрать на скорую руку
Ну я скажу все равно… что с моторм делали? Эти Экотеки мать их, могут мотору Приоры позавидовать. Я в 2008-09 работал на СТО электриком-диагностом, так 10-ти летние Верки Б 1.6-1.8 перли пачками и тачками, у всех моторы под капиталку или замену, и у всех дикий масложор. Калильное зажигание и компрессия по 18. Проще говоря, эти моторы прошли свои 200-250 еще к концу нулевых. Поэтому из старого бензина только 8-ми клапанные, типа Audi PM, NG там да 500-700к для ЦПГ цифра достоверная. Поэтому из таких новых старых только дизель, что для моего 1.7, а тем более для 2.0 и 2.2 500к для ЦПГ цифра вполне реальная.
У товарища Пассат Б3, мотор RP, тот же PM 1.8, прошел overдохера тысяч, последние два года ниже 1700мин-1 лампочка масла подмаргивает, два года☝️, и ездит. Это я о том, резком падении качества всего к концу 90-ых.
600-700😂 Семьсот ходили 5-ти цилиндровые, NG, AAR и V6 AAH и последние бодры до сих пор, т.к. полноценный motronic, с первыми гемор по впрыску. Но то 2.3 и 2.8
А почему нет? У меня у папы пробег на x18xel уже под 500 и ему хоть бы хны 🙂
А у меня типа 250 и всё, хана
Плохо что на астрах нельзя узнать реальный пробег
В чём особенности дефектовки двигателя и что это такое
Проводится дефектовка двигателя для автомобилей, которые имеют значительный пробег. Результат процесса зависит от степени износа деталей и механизмов, являющихся составными частями ДВС.
Что такое дефектовка двигателя
Узлы и детали автомобиля подвергаются интенсивному износу. При этом выработка происходит неравномерно, особенно это касается моторов машин, которые подвергаются интенсивной эксплуатации.
Важно! Дефектовка – процесс экспертной оценки и выявления причин, провоцирующих выход из строя силового агрегата либо отдельных узлов и механизмов.
Предварительно проводится разборка двигателя на отдельные элементы. Специалист проводит визуальный контроль и необходимые замеры. Осуществляется мониторинг состояния всех важных деталей на наличие явных и скрытых дефектов.
Причины, побудившие на проведение мероприятия, могут быть разные. Одной из них является необходимость в предварительном углубленном осмотре ДВС непосредственно перед осуществлением планового капремонта. Дополнительным стимулом на разборку и оценку состояния служит оценка возможного ущерба при возникновении внезапной поломки, например, когда оборвался ремень ГРМ, слетел шатун либо произошло заклинивание двигателя.
В естественных условиях происходит относительно предсказуемый и прогнозируемый износ рабочих деталей. Со временем стираются поршневые кольца, деформируется зеркало камеры сгорания, седла клапанов изнашиваются и пр.
Ресурс двигателя инженерами рассчитывается на определенный пробег, в течение которого будет происходить выработка и снижение рабочих характеристик расходников. Однако случаются и нештатные ситуации, при которых эксплуатационные параметры понижаются достаточно резко. Выявить падение ресурса помогает тщательная визуальная и метрическая проверка, поэтому дефектовку относят к нередко к диагностическим мероприятиям.
Каким образом выполняется дефектовка силового агрегата
Перед началом работы необходимо позаботиться о хорошем освещении и необходимом наборе мерительных инструментов. Желательно кроме общего освещения иметь лампы для локальной подсветки, помогающие выявить мелкие дефекты.
Проводить дефектовку деталей разбираемого двигателя можно параллельно с демонтажными операциями. Мастера, занимающиеся ремонтом моторов, могут в это время оценивать состояние каждой детали и узла, что позволит сделать обобщенные первичные выводы.
Стоит сразу же отбраковывать слишком сильно поврежденные детали или элементы, которые не рассчитаны на восстановление. В другую сторону откладываются детали, на которых не обнаружены видимые дефекты. Эта группа отправляется на следующий этап диагностики.
Выбранные элементы проверяются по техническим и геометрическим характеристикам:
Необходимо учитывать, что у размеров деталей есть поле допуска, в пределах которого находятся размеры. Рекомендуем заполнять в процессе дефектовочный лист, в таблицу которого вносятся названия, размеры и возможные необходимые работы по замене или восстановлению первоначальных характеристик.
Особое внимание необходимо уделить блоку цилиндров, так как это – базовая деталь двигателя. Выявленные проблемы обязательно необходимо описать и подготовить к устранению. В процессе осмотра выявляются неполадки:
Для поиска трещин, которые могли появиться при попадании в цилиндры антифриза или масла через рубашку, применяют опрессовку блока. Также при дефектовке контролируются масляные или температурные заглушки на целостность. Цилиндры внутри замеряют нутромером, что позволит выявить возможность дальнейшей эксплуатации блока.
Уделяем внимание дефектации головки блока цилиндров. Основные работы ведутся по выявлению качества гнезд клапанов и деформации сопрягающейся плоскости с блоком. Также должны быть в порядке отверстия для подшипников распредвала.
Проверка вала заключается в измерениях диаметра на всех рабочих участках. Проводится контроль не только диаметра, но и овальности шейки, определяя наибольший и наименьший параметр. Осуществляются замеры биения на каждом участке.
Заключение
Все выявленные критические недостатки должны быть устранены. Если возможен ремонт, то проводим восстановительные работы, а в противном случае необходимо заменять поврежденные детали и узлы на новые. Это позволит продлить эксплуатационный ресурс автомобиля, а также обеспечит безопасность для автовладельца.
