диффузор радиатора охлаждения что это такое
Многие автовладельцы задумываются о том, как преобразить свой автомобиль с помощью аксессуаров тюнинга. Однако, есть и такие, кто желает не только внешних доработок своего авто, но и практической пользы. Именно таким элементом тюнинга является диффузор кузова автомобиля.
Функции диффузора
Автомобильный диффузор кузова служит для улучшения аэродинамических качеств транспортного средства. С его помощью потоки воздуха, проходящие под днищем авто, разряжаются и, таким образом, автомобиль получает прижимную силу к дороге. Другими словами, преобразуется кинетическая энергия встречного потока воздуха в повышенное давление.
Работа диффузора. Розовым цветом показаны зоны повышенного давления (близкого к атмосферному), созданные передней юбкой и задним диффузором
Конструкция
Как правило, диффузор изготавливается из карбона (углепластика). В своем строении он имеет пустоты, что позволяет существенно снизить его вес.
Его ребра служат рассекателями воздушных потоков, тем самым увеличивая скорость прохождения воздуха под авто. В некоторых случаях с помощью ребер могут распределяться воздушные потоки на тормозные колодки и диски.
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
Конструционные особенности радиаторов. Взгляд изнутри.Часть первая
Внимание!Длинопост! Очень многа букав!
Мотаясь по просторам тырнетов, очень часто наталкиваюсь на статьи по поиску и замене радиаторов на автомобилях, в коих идут бурные ( и не очень) их конструкционных особенностях, материалах изготовления и технологических решений по производству.
К сожалению, информации подобного типа в сети крайне мало. Технологические циклы производства в наше время никто не предоставляет просто так( если вы понимаете, о чем я)) Менеджмент и маркетинг предоставляет покупателю информацию только о достоинствах той или иной технологии изготовления радиаторов. И часто эта информация, пропущенная через фильтр рекламы, становится всего лишь красивой оберткой))
В данном посте я попробую рассказать о большинстве технологий изготовления радиаторов, опишу их плюсы и минусы, а так же приведу немного теоретических выкладок. И так, поехали!))
Википедия на запрос «Радиатор», выдает одним из пунктов:
Радиатор ДВС
В двигателе внутреннего сгорания радиатор является теплообменником, объединяющим два контура системы охлаждения. В основном применяются трубчато-пластинчатые и трубчато-ленточные решётки радиаторов. В радиаторе для прохода охлаждающей жидкости применяют шовные или цельнотянутые трубки из латунной ленты толщиной до 0,15 мм. Используются и алюминиевые радиаторы: они дешевле и легче, но теплообменные свойства, при прочих равных условиях (размеры, площадь теплообмена и т. п.), и надёжность ниже.
Не будем углубляться в дебри ссылок, и типы систем охлаждения.Принципиальное устройство малого /большого контура, назначение помпы не знает, думаю, только ленивый(для королей лени-гугл в помощь)) Возьмем одну-«Замкнутая, жидкостная система охлаждения»
Итак, конструкционно, любой радиатор состоит из охлаждающей сердцевины, резервуаров( бачков, банок) и различного навесного и крепежного оборудования. Расположение радиатора в подкапотном пространстве бывает:
вертикальное-когда резервуары(далее-банки), располагаются друг над другом(горизонтально), радиатор имеет заливную горловину с крышкой-клапаном;
и горизонтальное-когда банки располагаются друг напротив друга (вертикально), заливная горловина отсутствуют, на расширительный бачок антифриз уходит по пара-воздушному штуцеру, расположенному в верхней части одной из банок.
Немного разберем цитату, приведённую выше.В основном применяются трубчато-пластинчатые и трубчато-ленточные решётки радиаторов. Данное выражение относится к, так называемым, радиаторам, изготовленным по «классической» технологии.
Слева показан трубчато-пластинчатая сердцевина, так называемое «плоское оребрение».Справа, соответственно, трубчато-ленточная сердцевина («ленточное»оребрение). Чаще всего материалом для обоих способов служит латунь.
Чтобы не говорил вам продавец, ЧИСТУЮ медь не один производитель не будет использовать-слишком мягкая и быстро окисляется. Под фразой МЕДЬ, производитель обычно имеет в виду, что чем меньше содержание цинка в используемом сплаве, тем больше сплав ближе к состоянию ЧИСТОЙ МЕДИ.
Не буду описывать принцип технологии, по этой ссылке
Принципиальная схема изготовления отработана производителями до мелочей, изготовления аналога радиатора(под замену оригинала) по данной технологии обеспечивает надежность работы изделия без каких-либо расчетов. Да, производители тупо копируют изделия друг у друга, и в 99% случаев аналог по эффективности не уступает оригиналу))). Поэтому, а также в связи с доступностью материала, «классическая» технология до сих пор ее используесят в изготовлении радиаторов.
Слабыми местами данной конструкции являются:
1.место пайки охлаждающих трубок с основанием-чаще всего радиатор начинает течь по углам, припой от вибрационных и динамических воздействиях «отщелкивается».
2.процесс пайки-полностью автоматизировать процесс пайки не возможно, поэтому сердцевины паяются (частично) в ручную что вводит человеческий фактор в производство, и как следствие, возможный брак.На видео, кстати, показана не полная пропайка трубок, которая чаще всего и приводит к образованию течей.
3.банки для таких радиаторов чаще всего изготавливаются из латуни, методом штамповки. А штамповка является дорогим удовольствием, так как требует изготовление матриц под КАЖДУЮ модель радиатора, а так же наличие как можно большего числа прессов-не будешь же ты переставлять и отстраивать пресс каждый раз под новый заказ))Кстати, поэтому некоторые производители изготавливают вместо латунных бачков-стальные.Их тоже можно применять, НО, сталь ооочень быстро корродирует и забивает в последствии трубки радиатора ржой)
4.ну и цена на материалы делает цену на конечный продукт выше, чем, например, на алюминиевые радиаторы)
Тем не менее, данную технологию применяют до сих пор( по опыту скажу-в оборонке только-только алюминий начал приходить на смену медяхе), некоторые автолюбители пытаются купить себе на заказ медный радиатор взамен алюмишки. Ну тут хозяин барин))
Многие акцентоводы сталкивались с радиаторами, у которых сердцевина выполнена в виде круглых трубок, смонтированных через резинки в «ванночки»(билят, мужики, это не ванночки, это основание!)Ну «донья», на худой конец))
Говоря скупым языком технаря-сердцевина в таких радиаторах монтируется с помощью радиально-уплотнительных втулок. Такой способ изначально подразумевает, что сердцевина целиком( или отдельные охлаждающие трубки) возможно поменять, в случае повреждения сердцевины. При этом вскрытие всего радиатора не требуется.
Да идея хороша, и она не нова. Первые образцы радиаторов на радиально-уплотнительных были разработаны в послевоенные годы. Принцип быстрой замены сердцевины, без снятия всего радиатора, в полевых условиях( в теории) стал главным козырем маркетологов. Огромным плюсом также являлось то, что сердцевина, за счет использования этих самых втулок, меньше подвергалась вибрационным нагрузкам, что повышает ее срок службы.Но.
Как всегда есть НО!) Первые образцы использовали круглую трубку, а не плоско-овальную, как в «классической» технологии.
Немного выкладок-при использовании круглой трубки, схема расположения рядная, при обдуве, поток воздуха создает » турбулентное» завихрение за обдуваемой трубкой, так называемую «мертвую тень», в которой не происходит охлаждение трубки.А, учитывая рядное расположение, теплосъем происходит только с боковых стенок трубок, соответственно рабочая(полезная) площадь теплосъема уменьшается.
Поэтому производители стали использовать шахматную схему расположения трубок. Что, в свою очередь, уменьшало количество теплообменных каналов при равных габаритах.Как пример, именно поэтому радиаторы на круглых трубках и втулках не работают на наших акцентах-меньше пропускная способность, меньшее количество теплообменных каналов(в сравнении с оригиналом), и как следствие, меньший теплосъем всего изделия в целом.Скученность подкапотного пространства не позволяет изготовить аналог по такой технологии без увеличения габаритов радиатора))
Более поздний варианты использует сплющенную круглую трубку, чтобы исключить эффект «мертвой тени». Схемы расположения трубок в таком случае различные
Чаще всего данную технологию применяют на тяжелой спец-технике: грейдеры, карьерные самосвалы, буровые и компрессорные установки, где габаритные размеры радиатора менее ограничены.Но, на такой серьезной технике радиаторы расчитываются и подбираются на основе лабораторных испытаний, расчетах теплового баланса работы двигателя.
.здесь плюсы технологии перекрывают минусы, так как аксиома «время-деньги» здесь основополагающая))
Развитие промышленности открыло новые горизонты, и на смену медно-латунным радиаторам постепенно начали приходить алюминиевые.
Одна из технологий, применяемых до сих пор, является ТАСПО. Аббревиатура переводится как теплообменные аппараты с подрезным оребрением. Что это значит, мы сейчас разберем.
На офф сайте белорусской компании ТАСПО достаточно подробно описана история компании с регалиями, и коротееенько технология))Ну эт как у всех))Попробую описать чуть подробнее))
Цитата: «.изготовление отдельно оребренных плоских многоканальных труб безотходным методом подрезания и отгиба тонких слоев металла с поверхности заготовки с последующей сборкой теплообменников с помощью клеевых составов, пайки или аргоно-дуговой сварки». Говоря русским языком, производитель берет алюминиевую трубку(на ней чуть позже остановимся) и из «тела» трубки как бы » поднимает» оребрение.
Одно из главных достоинств той технологии-это алюминиевая трубка, изготовленная методом экструзии.Трубка получается бесшовной, в теории-способной выдерживать давление свыше 25 БАР. Вся загвоздка-в способе оребрения. Для «поднятия» оребрения из «тела» трубки требуется особый спец.инструмент, который, в свою очередь» требует очень тонкой настройки на станки. Если интересно-отвечу в комментах, а пока-пара фото старых описаний данной технологии)
Диффузор
Диффузорами называют любые детали, которые перераспределяют воздушные потоки. В автомобиле носить название диффузор могут три элемента. Корпус вентилятора, который так и называют – “диффузор вентилятора”, деталь в карбюраторе о котором так и пишут – “диффузор карбюратора” и часть дополнительного обвеса кузова автомобиля — “диффузор кузова”.
Диффузор Кузова
Диффузор кузова — часть дополнительного обвеса автомобиля, которая выполняет функцию перераспределения встречного воздушного потока между днищем и дорожным покрытием. Обычно является элементом тюнинга или конструктивной частью спортивного автомобиля. Но может быть установлена на серийную машину.
Зачем нужен диффузор кузова
Основным назначением диффузора является улучшение аэродинамических характеристик автомобиля. Он преобразует кинетическую энергию набегающего потока воздуха и создает под днищем область разрежения, которая стремится прижать автомобиль к дороге. Рост прижимной силы повышает качество сцепления покрышек с дорожным покрытием. За счет этого автомобиль получает улучшенную маневренность, эффективный разгон, безопасное торможение. Дополнительной функцией диффузора может быть распределение воздушного потока для дополнительного обдува тормозных механизмов.
Конструкция и расположение диффузора кузова
Диффузор для задней части автомобиля
Чаще всего диффузор монтируется под днищем в задней части автомобиля. Также он может быть установлен прямо под бампером.
Диффузор состоит из нескольких конструктивных элементов. Продольные ребра, образующие каналы для воздуха, которые разбивают поток и увеличивают его скорость. Также они ограничивают воздушный поток с боков. Иногда такие ребра могут еще и направлять воздух на диски и тормозные колодки.
Современные диффузоры изготавливают из высокопрочного и легкого углепластика (карбона). Диффузор вне зависимости от конструкции содержит пустоты, которые увеличиваются в объеме по всей его длине – для легкости конструкции.
Принцип его работы
Действие диффузора кузова основано на законе Бернулли. Объем воздуха, проходя через узкие каналы устройства, разбивается на несколько отдельных потоков. При этом скорость среды возрастает, что приводит к снижению давления. На выходе из диффузора давление сравнивается с атмосферным, а под днищем оно будет ниже. Благодаря возникающему разрежению воздуха прижимная сила увеличивается. Данный эффект позволяет повысить общую прижимную силу и снизить подъемную силу задней части автомобиля.
Большое значение имеет соблюдение правильного угла наклона стенок диффузора, который не должен резко изменяться. Поток воздуха не должен отделяться от верхних и боковых плоскостей. Вертикальные перегородки помогают повысить его эффективность и гарантировать, что воздух будет выбираться из-под днища и не влиять на верхнюю часть кузова автомобиля.
Виды диффузоров бампера
В зависимости от конструкции и места размещения различают несколько типов диффузоров:
Диффузор вентилятора охлаждения
Покупка, но сначала разберемся почему я купил. Читаем ниже.

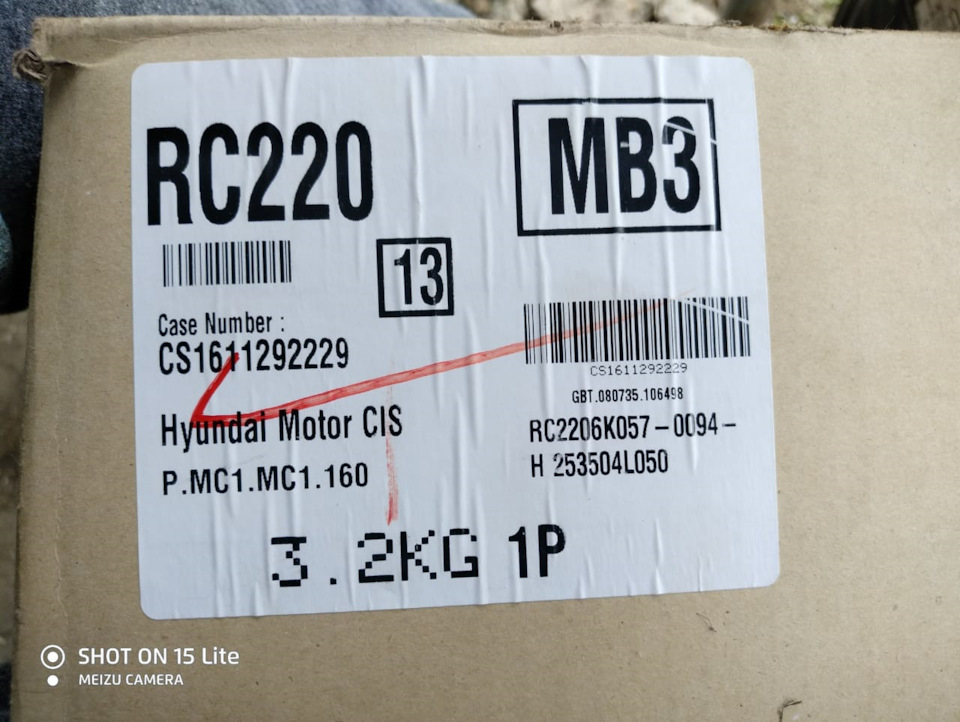

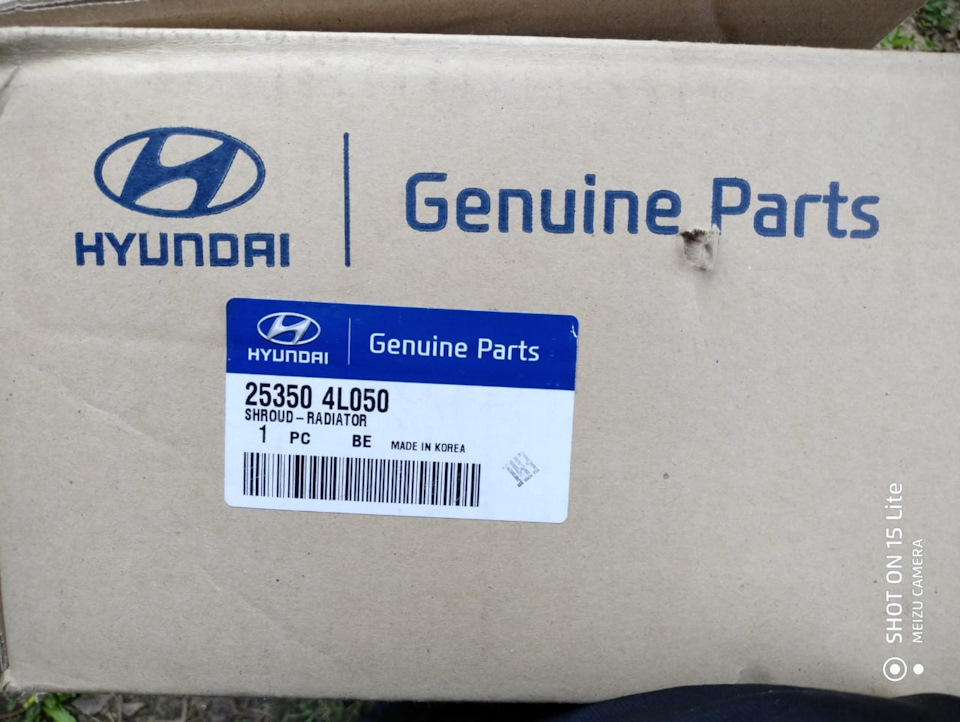

Диффузор вентилятора охлаждения HYUNDAIKIA…
Замена крышки расширительного бачка радиатора.
В один прекрасный солнечный денек нужно было долить омывайку. Открываю капот и заметил что крышка не одета в паз. Потом разглядел что на крышке вроде есть трещина. (сверху). Короче снял и стал разглядывать.
На обратной стороне как видите на фото большие трещины решил заменить. ( Думал, Я )
В этот день заказал новую. (Цена: 93 руб. )
Старая крышка все равно вылетала.
Через 2 дня забрал заказ. Но крышка не подходит.
— отличается тем что цвет серый и нету на крышке уплотнителя.
— отличается тем что цвет (черный) другой и есть уплотнитель.
Вывод: крышка новая не подходит. Так как китайская крышка по диаметру больше чем у оригинала.
— Идея еще была такая и я ее сделал. Расточил горловину по кругу чтобы одеть новую крышку.
— Ура, сказал я.
Но, поездил так и посмотрел что крышка все равно вылетает.
Снятие и установка расширительного бачка системы охлаждения.
Чтобы снять мне понадобилось домкрат и колеса ( 2 шт ) С одной стороны поднял и подложил колеса, и убираете домкрат. Потом домкратом поднял с другой стороны и оставил его. Теперь перед поднят и приступаем откручивать бампер, защиту, пластиковую накладку и т.д. ( не забываем от соединить разъем от моторчика ) От соединяем кожух от радиатора. Там 4 защелки и тянем верх. Потом все это нужно в низ стянуть кожух. Как показано на фото.
Некоторые действия не смог сфоткать так как погода солнечная было.
Охлаждение (ридиатор и диффузор)
Как известно, что все турбомоторы сами по себе являются «горячими» в плане охлаждения, мицубисевый 63 мотор не исключение из привил, а наоборот, яркий пример. Родного, тонкого радиатора хватает прямо скажем с натяжкой.
Да и пластиковые коллектора имеют свойство от времени и температуры рассыхаться и лопаться.
По этим причинам, при более-мение серьезном мощностном тюнинге встает вопрос замены стокового радиатора, на что-то более серьезное.

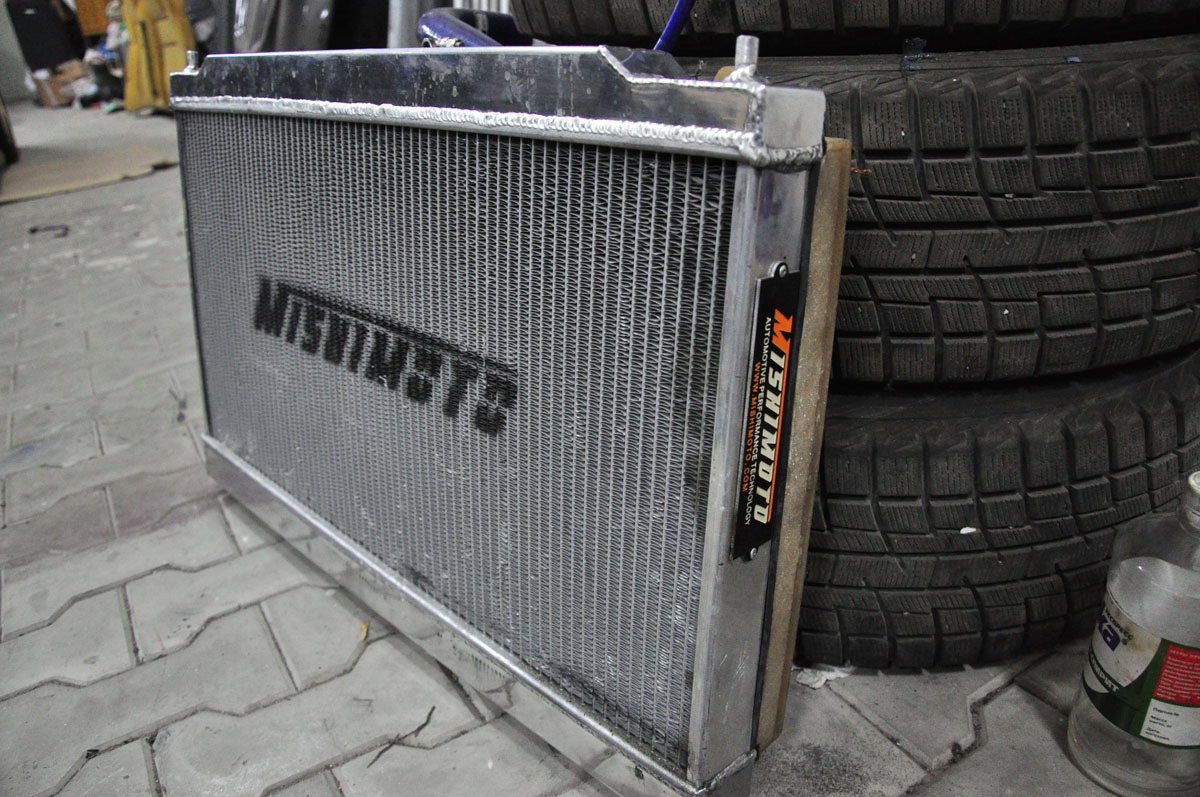

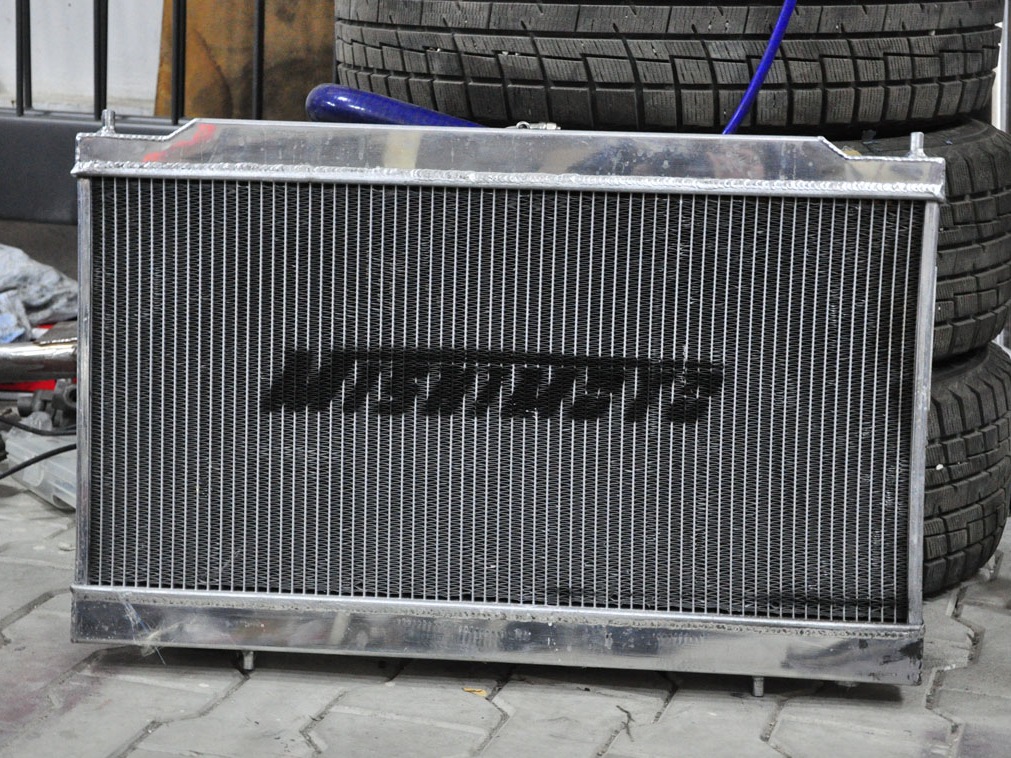

Наиболее доступный и дешевый радиатор для DSMа это алюминиевый Мишимото (китайщина по факту)

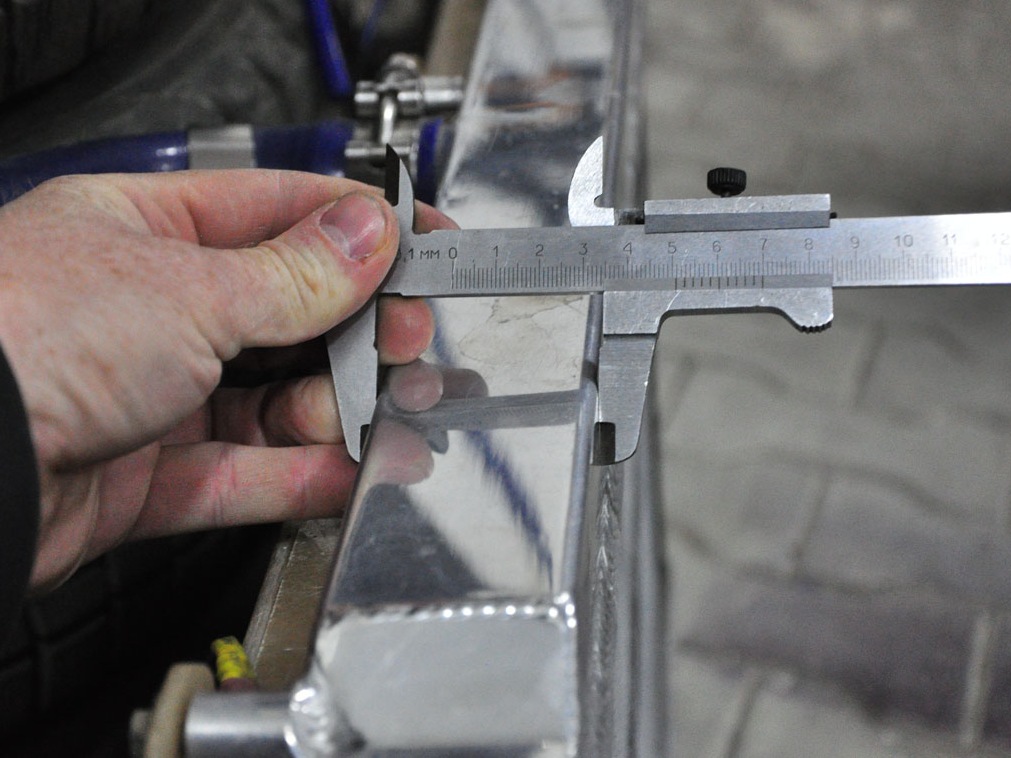

Радиатор достаточно качественный, двухрядный, толстый

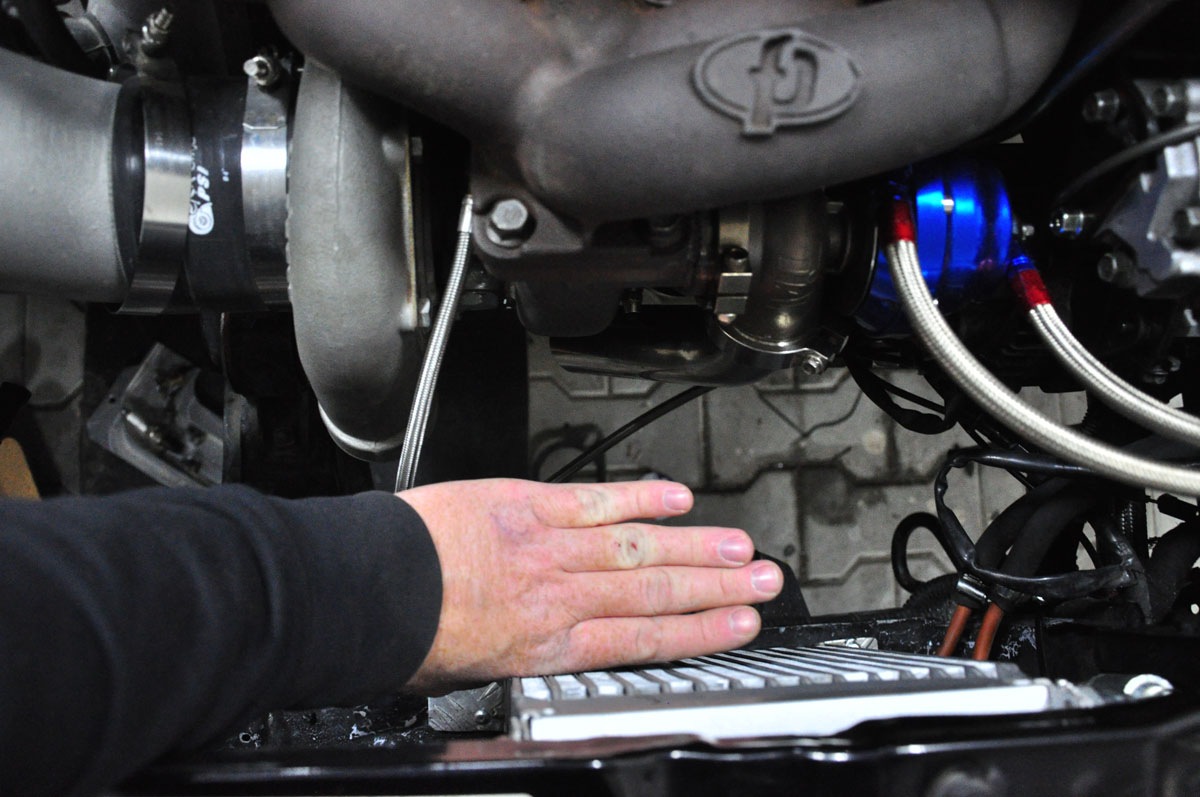

Да вот беда, мицы и так отличаются достаточно плотной компановкой подкапотного, а при наличии большой турбины и толстого радиатора, место для установки вентиляторов практически исчезает.
Стоковые вентили идут на свалку, и вместо них приходится ставить тонкие «слим» вентили.
На самом деле вариантов было несколько. Самый простой установить вентили в телевизор перед радиатором. Но я, что-то не захотел так делать, в том числе и потому, что решил там поставить масляный радиатор. В стандарте слимы крепятся прямо на радиатор с помощью специальных стрипов, но честно говоря какая-то ненадежная на мой взгляд получается конструкция. Поэтому было решено делать конструкцию с диффузором, у которому за одно и крепились бы эти самые радиаторы. Вот что получилось:
