Как сделать печку с духовкой
Как построить кирпичную печь-духовку
Иногда хочется жареную курочку отведать. Иногда — пиццу. А бывает и так, что хочется и курочку, и пиццу, и еще запеченных овощей в придачу.
Если вам надо приготовить несколько разных блюд, то с этой задачей отлично справиться кирпичная печь-духовка.
Своим личным опытом строительства кирпичной печи поделился с нами автор YouTube канала Creative Cement.
Пошаговый процесс строительства печи
Первым делом из кирпичей выкладываем основание печи. Размеры — на ваше усмотрение, поэтому в данном случае нет смысла о них говорить.
После этого начинаем возводить из кирпича боковые и заднюю стенки. В передней части печи делаем арочный проем.
На уровне верхней части арочного проема в задней стенке печи монтируем «колено» на 90 град. — для установки дымоходной трубы.
«Внутренняя отделка»
Дно печи обмазываем раствором, приготовленным из цемента, песка и глины. На раствор укладываем «подушку» из огнеупорных кирпичей.
После этого делаем внутри полочки для противней. Обмазываем их глиняным раствором.
Делаем «крышу» печи
На следующем этапе в верхней части печи необходимо будет сделать «пирамидку». Для этого нам потребуется глиняный раствор и металлическая сетка. Снаружи облицовываем обычным кирпичом.
Изготовление дверцы
Укладываем каркас на ровную поверхность, и «застилаем» его внутреннюю часть листом металла. Сверху укладываем слой глиняного раствора.
Навешиваем дверцу на петли, после чего красим ее наружную поверхность жаростойкой краской.

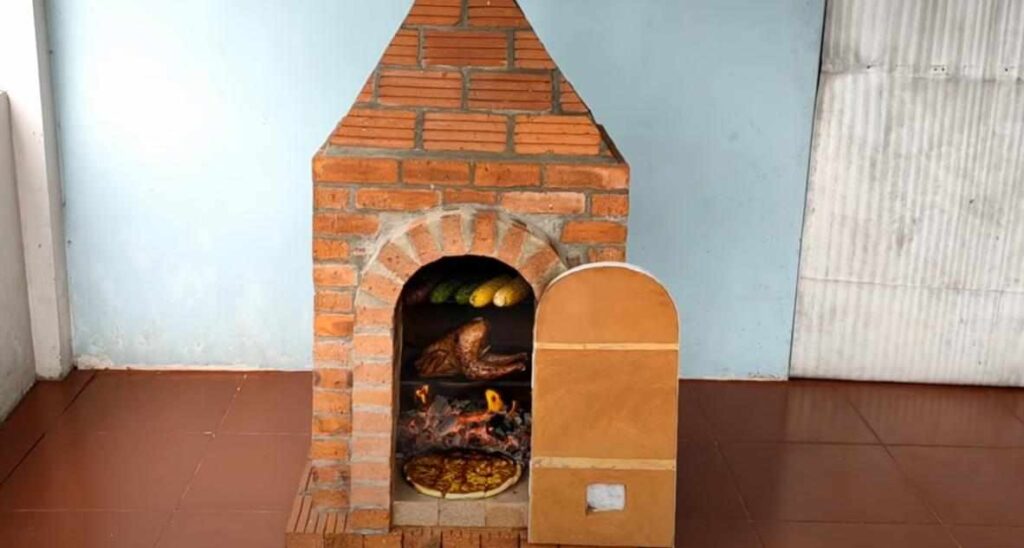

В результате у нас получилась недорогая стационарная кирпичная печь, в которой можно за один раз приготовить пиццу, курицу и овощи!
Видео по теме
Подробно о том, как своими руками построить кирпичную печь-духовку, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
Как сложить печь с духовкой
Тепло и сытно: отопительно-варочные печи с духовкой из кирпича и металла
Для отопления загородного жилища, дачного дома или летней кухни идеально подойдет отопительно-варочная печь с духовкой, сочетающая в себе эффективный источник тепла и функциональную плиту с возможностью выпечки. Существует много вариантов подобных печей – современные печники усовершенствовали традиционные схемы и сделали их более экономичными, эффективными и компактными. Производители отопительной техники не остались в стороне и придумали металлическую альтернативу кирпичной классике.
Современное решение для дома и дачи
Конструктивные особенности отопительной печи с духовым шкафом
Отопительно-варочная печь включает топку, поддувало, варочную плиту и духовку. Чтобы сделать конструкцию максимально компактной, изолированную духовку располагают сбоку от топки. Плита находится сверху над топочной камерой и духовым шкафом, она перекрывает верхний кирпичный ряд. Изолированная духовка облегчает эксплуатацию и обслуживание топки – готовить в таком шкафу можно практически сразу, не дожидаясь, когда дрова полностью перегорят, как в русской печке.
Схема компактной печи: 1 – поддувало, 2 – топочное отделение, 3 – металлический духовой шкаф, 4 – чугунная плита.
Эффективность печи в плане отопления зависит от конфигурации дымооборота. Для кухни, где нет потребности в регулярном отоплении, можно сделать прямой дымоход – при такой конструкции КПД оборудования составит не более 50%. Для повышения теплоэффективности используют сложную систему вертикальных каналов, двигаясь по которым, горячие газы отдают свое тепло кирпичным стенкам, медленно и продолжительно нагревающим воздух в помещении.
Печная классика в новом формате: современные схемы печей с плитой и духовкой
Небольшие отопительно-варочные печи с духовым шкафом можно сложить своими руками, воспользовавшись готовыми схемами, разработанными профессиональными печниками. Однако новичкам начинать нужно не с изучения чертежей, а с ознакомления с общими правилами кладки печного оборудования: заливкой фундамента, выбором кирпича, замешиванием раствора, строительством дымохода.
Отопительно-варочная печь с духовым шкафом и водяной коробкой
Теплоотдача этой модели доходит до 600 ккал/ч при двухразовой топке в день. Габариты конструкции: 102*64*77 см. Особенность модели – наличие водонагревательной коробки. Для строительства потребуется 140 штук красного кирпича, около 50 литров жаростойкого раствора, кровельная сталь для предтопочного листа (50*70 см) и под плиту (115*64 см), стальной уголок для обвязки (8 шт.), дверки, задвижки, колосниковая решетка (25*18 см). Также нужно купить чугунную плиту 53*90 см, духовой шкаф 35*35*45 см и водогрейную коробку 15*35*45 см.
Схема кладки печи с духовкой и водогрейной коробкой
Порядовка кирпичной кладки
Наглядная порядовая схема
Первые два ряда укладывают сплошной кладкой, на третьем ряду закладывают чистку, а на четвертом устанавливают поддувальную дверцу. Духовку и водогрейную коробку монтируют на шестом ряду. Чтобы получить два канала – между боковыми сторонами духового шкафа и коробки, кирпич с задней стороны кладут на ребро.
На седьмом ряду устанавливают колосники. Топку обязательно защищают шамотным кирпичом, футеровка должна быть на 1-2 см выше духовки. Одиннадцатым рядом перекрывают водогрейную коробку. Плиту кладут на рамку из стальных уголков.
Компактная «шведка» – универсальная помощница
«Шведка» – лучший выбор для тех, кто предпочитает комбинировать функциональные устройства в одном корпусе. Эта отопительно-варочная печка с духовкой занимает немного места, имеет высокий КПД и относительно проста в строительстве. В этой модели духовой шкаф играет роль преграды горячим газам, отходящим от топки. Такая конструкция заметно улучшает разогрев варочной плиты, служащей сводом топочного отделения.
Для строительства данной модели потребуется 570 штук красного керамического кирпича, около 200 кг огнеупорного кладочного раствора, стальные уголки и полосы, лист кровельного железа и лист плоского шифера, необходимый для перекрытия варочной камеры. Также следует запастись дверками, задвижками, колосниковой решеткой, чугунной плитой, духовкой.
Порядовая схема отопительно-варочной печи с духовкой
Чтобы сократить расход топлива, летом эту печь рекомендуется топить древесными брикетами или крупным углем, загружая его в небольших объемах. Зимой для топки можно использовать дрова или уголь. Особенность модели в том, что левая конфорка разогревается сильнее, а правая имеет более низкую температуру – это стоит учитывать при выборе способа готовки.
Печь за один день: металлические модели
Кирпичная конструкция требует сооружения отдельного фундамента, поэтому планировать ее строительство желательно на этапе проектирования дома. Готовую чугунную или стальную печку можно установить за один день, не прибегая к ремонту, и сразу же начать эксплуатировать новую помощницу.
Чугунные печи не подключают к сложной системе дымооборотов, они работают по принципу непрерывной конвекции – холодный воздух поступает снизу, нагревается в воздушном теплообменнике и выходит наружу, смешиваясь с окружающими воздушными массами.
Компактность, эффективность и функциональность – чугунная отопительно-варочная модель с духовкой
Современные модели имеют стильный дизайн, экономичный расход топлива и высокий КПД, увеличенный за счет топок длительного горения. Печи последнего поколения оборудованы системами автоматической закладки топлива, позволяющими оставлять прибор без присмотра на некоторое время.
Выбирая металлический источник тепла, следует обратить внимание на его мощность, вид используемого топлива, функциональные возможности, производителя и гарантийные обязательства.
Чтобы не ошибиться с выбором отопительно-варочной печи с духовым шкафом, рекомендуется обратиться за консультацией к специалисту. Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение.
Понравилась статья? Поделитесь с друзьями:
Отопительно-варочные печи для дома и дачи
Если у частного дома не имеется подвода к сети центрального отопления, отличным вариантом становится установка обычной кирпичной печи. Хотя, на самом деле, современная печь – не совсем обычная. В наше время единственным приемлемым вариантом является печь длительного горения, которую можно сделать своими руками как в простом варианте из обычной бочки, так и в более сложном и эстетически приятном – из печного кирпича.
Преимущество данной печи в том, что ее КПД составляет почти 100%, чем не может похвастаться даже русская печь. К тому же, эти печи могут быть разной конструкции, самой модернизированной из которых является варочная печь из кирпича, оборудованная духовкой и плитой для приготовления пищи. Готовка дома на открытом огне вместо газа – такое удовольствие могут позволить себе немногие.
Механизм действия
Принцип работы печи длительного горения основан на пиролизе топлива, при котором сгорает не только сама древесина, но и продукты сгорания. Этот процесс не только существенно увеличивает КПД агрегата, но и позволяет экономить топливо. Кроме того, при таком тщательном сжигании чистить печь приходится значительно реже. Схожими характеристиками обладает традиционная русская печь, но она не идет ни в какое сравнение с данной печью, усовершенствованной «по всем статьям». Уступает она как минимум своими чересчур громоздкими размерами, а также отсутствующей духовкой.
Теплоотдача зависит как от размеров печи, так и от ее конструктивных особенностей, а также от типа используемого топлива. Стоит отметить, что работать печь длительного горения может практически на всем, что горит – дровах, опилках, отработке. Кладка стандартной печи в максимальной комплектации выполняется в полкирпича, она оборудована духовкой, варочной поверхностью с несколькими конфорками, а также приспособлением для нагрева воды, если к печи подключается контур водяного отопления. Топливник накрывается чугунной плитой в целях повышения теплоотдачи, духовка же располагается в стороне.
Если печь устанавливается в доме, в котором планируется круглогодичное проживание, нужно предусмотреть два режима работы печи: зимний, полноценный, а также летний, в котором дровяная печь используется только для приготовления пищи с духовкой и для нагрева воды.
Летний режим выглядит так: в процессе горения топлива раскаленные газы из топки проходят под варочной поверхностью, нагревая ее и духовку, после чего выводятся через дымоход. В зимнем режиме газы после отдачи тепла плите и духовке уходят не в дымоход, а в верхнюю камеру, где отдают остатки энергии корпусу печи и только затем удаляются из агрегата. Более подробно о механизме работы печи длительного горения можно узнать из видео.
Преимущества варочной печи
Печи длительного горения, выполняемые своими руками, имеют определенные достоинства, превозносящие их даже над центральным отоплением. Почему стоит приступить к кладке печи своими руками, а не обращаться к специалистам?
Во-первых, это позволяет очень существенно сэкономить. так как готовые печи имеют значительную долю накрутки цены. Во-вторых, можно не выбирать вариант среди типовых конструкций, а придумать свою конфигурацию. в которой, в отличие от готовой схемы, будут учтены все особенности дома и условий эксплуатации. Единственное, что нужно узнать дополнительно, это порядовку. А в деталях рассмотреть процесс кладки, чтобы правильно все собрать, поможет видео.
Экономия топлива – очень серьезный плюс. Так как печь работает сразу как отопительный прибор и как варочная поверхность, топливо тратится в два раза медленнее. Кроме того, топливо, независимо от его вида – опилки, дрова, отработанное масло или что-либо другое – горит в такой печи от 12 до 20 часов на одной закладке. Это позволяет заправлять топку не чаще одного раза в день, в то время как обычная печь требует постоянного подкидывания горючего.
Дополнительная вытяжка для удаления пара и запахов не нужна, так как все эти вещи будут уходить из дома вместе с продуктами горения в трубу дымохода.
Кладка печи своими руками
Инструмент
Для изготовления качественной печи с духовкой своими руками нужно не только разобраться в процессе монтажа и посмотреть несколько видео, но и обзавестись хорошими инструментами. Кроме того, нужна правильная порядовая схема укладывания.
Необходимо приготовить следующий инструментарий:
Основной материал, используемый для сборки корпуса печи длительного горения – это специальный печной красный кирпич. Он огнеупорен и, при хорошем качестве, ровности и гладкости, обеспечит максимальную долговечность агрегата. Камни, имеющие повреждения любого рода, нужно исключить из использования. Стоит заметить, что из максимально качественного красного кирпича обязательно складывать только основной корпус печи. Дымоход можно сложить и из силикатного камня, так как он подвергается значительно меньшим температурам.
Раствор для скрепления кирпичей не может быть цементным, так как слишком водянистый цемент имеет свойство растрескиваться под действием высокой температуры, которая достигает в печи такого типа сверхвысоких значений. Для связывания элементов кладки необходимо применять раствор из песка и глины. обладающий достаточно густой консистенцией. Качество приготовленного раствора необходимо тщательно проверять и вообще уделить этой части состава конструкции максимум внимания. Проверка осуществляется следующим способом: из емкости с готовой смесью берется несколько проб из случайных мест, затем эти пробы скатываются в шарики. Эти шарики просушиваются, – если не образовались трещины, значит, раствор имеет достаточное качество.
Для полной уверенности в приемлемых характеристиках смеси проводится дополнительная проверка. Шарики роняются на твердую поверхность с высоты в один метр, при этом они не должны расколоться. Это будет означать, что подвергание смеси высоким температурам не приведет к рассыпанию связки в порошок. Если все проверки пройдены успешно, приготовленный раствор можно использовать для сборки печи длительного горения. В качестве, надежности и долговечности конструкции в таком случае можно будет не сомневаться.
Что касается количества кирпича, нужно учесть такой момент: порядовка кладки должна состоять из 14 рядов, чего будет вполне достаточно для качественного и эффективного обогрева, как помещения, так и варочной поверхности.
Часть печи, используемая для приготовления пищи, не нуждается в больших количествах тепловой энергии и слишком большой температуре. Несмотря на свою многофункциональность, конструкция печи требует сравнительно небольшого количества строительных материалов.
Отделать готовую печь можно многими материалами. Нынешний рынок стройматериалов предлагает такие варианты, как керамика, облицовочный кирпич, простая штукатурка, которой подлежит отделке и русская печь. Могут быть использованы современные стеклообои, к которым многие напрасно относятся с недоверием, а также дорогие и элитные материалы – мрамор, гранит и даже полудрагоценные породы камня.
Итак, схема кладки печки состоит из следующих элементов:
Размеры элементов подбираются с учетом спроектированной схемы агрегата. При отсутствии навыков кладки по такой схеме, как порядовка, стоит найти готовые чертежи и посмотреть видео, чтобы положить кирпич правильно. Главное – придерживаться основного принципа монтажа, а именно — внимательная сверка каждого ряда, чтобы порядовка неуклонно соблюдалась, потому что от того, как правильно произведена укладка камня, зависит не только КПД печи. но и сама возможность ее функционирования.
Технология кладки
Сложить печку своими руками не так сложно, имея все необходимое и найдя чертежи и схемы. Порядовая процедура монтажа имеет следующий порядок:
Как видно, при тщательном изучении процесса кладка печи с духовкой своими руками – не такой сложный процесс, как может показаться на первый взгляд. Главное – не отступать от проверенной мастерами схемы и использовать только самые качественные материалы, и тогда печка прослужит долго.
Похожие статьи:
Отопительно-варочные печи для дачи и дома
Отопительно-варочные печи из кирпича
Печи на угле для дома и дачи
Чугунные варочные плиты для печи
Печь Шведка с духовкой и плитой — выбор подходящей модели и тонкости самостоятельного возведения
Вам нужна относительно недорогая и простая в обустройстве отопительноварочная печь для дачи или небольшого дома? Я в свое время перебрал множество вариантов и лучше шведской печи ничего не нашел. Далее я в деталях расскажу вам, как самостоятельно сложить такую конструкцию от фундамента до трубы.
Шведская печь, украшенная изразцами, станет подлинным украшением вашего дома или дачи.
Похожие конструкции или с чем сравниваем
Классическая «Голландка» предназначена исключительно для отопления дома. Ее главными достоинствами считаются компактность и относительно невысокая цена.
Но так как у голландки нет жарочной поверхности, народ не жалует эти печки. Кроме того КПД у голландки примерно на треть ниже, нежели у шведки.
Эту модель считают усовершенствованной разновидностью шведки. При тех же габаритах она более практична. Слева показана схема москвички:
В эксплуатации она хороша и для небольшого дома, до 50 м2 подходит отлично, но любителю своими руками сложить москвичку практически не реально.
В какой-то степени эту модель можно назвать облегченным вариантом классической русской печи, ведь лежанка это не просто пристройка из кирпича, а плоскость с полноценным щадящим обогревом.
В эксплуатации эта шведская печь удобна, но у конструкции есть несколько серьезных минусов:
Очень удобный вариант с высоким КПД. Обычно такая конструкция встраивается между гостиной и кухней.
Все в этой печи хорошо, но, как и в двух предыдущих вариантах, сложить ее самому довольно проблематично.
Эта отопительно-варочная печь больше других может претендовать на классический вариант.
При стандартных габаритах 1020х770х2010 мм она может выдавать до 3600 ккал/час, к примеру, для голландки максимум 2600ккал/час.
Именно печь К.Я. Буслаева и близкие к ней модели лучше всего подходят любителям.
Как самостоятельно сложить шведскую печь
Любая подобная работа предусматривает определенный порядок действий, в частности сюда входит:
Инструмент и материалы
Из обязательного инструмента вам понадобится:
Качественный инструмент это одна из составляющих хорошего результата.
Без хорошего плиткореза выложить печь из кирпича проблематично.
Имейте в виду, без плиткореза обойтись будет очень сложно. Шамотный огнеупорный и красный цельноформованный кирпич материал довольно крепкий. В процессе строительства вам придется делать до 200 резов, даже хорошая болгарка на такой объем не рассчитана, вы ее можете просто «угробить».
Что касается модели, то для любителя лучше всего подойдет простая отопительно-варочная печь шведка с 1 духовкой и 1 варочной плитой. Камины, лежаки и прочие прелести оставьте профессионалам.
Ориентировочный список материалов:
Количество кирпича указано с небольшим запасом 5–7%, поверьте, начинающий печник обязательно часть кирпичей испортит.
Основную конструкцию дешевле выкладывать глиняно-шамотной смесью.
Даже не пытайтесь сделать раствор для кладки печей своими руками. печнику-любителю это не под силу. Знать пропорции мало, нужно еще разбираться в сортах глины и уметь правильно определять ее жирность. Один раз ошибетесь, и потом всю работу переделывать.
Топку нужно выкладывать только специальным раствором.
Закладка фундамента
С подготовкой закончили, теперь поговорим о том, как делается печь шведка с плитой своими руками. Под любую печь из кирпича нужно заливать фундамент, причем эта конструкция делается отдельно. Расстояние от печного фундамента, до фундамента дома должно быть минимум 100 мм.
Порядок выполнения работ
Слева дана классическая схема закладки печного фундамента.
Фундамент положено закладывать чуть ниже точки промерзания грунта. Но если дом стоит на капитальном ленточном фундаменте и печь находится в центре здания, то ее основу можно закладывать на глубину 70–80 см.
Монолит должен быть чуть больше чем печь, по периметру оставляется пояс 100–150 мм.
Нижнюю подушку под фундамент можно делать из крупного или среднего щебня, как на фото.
Но я всегда рекомендую делать песчано-гравийную подушку, она получается более плотной, а значит, не даст усадку:
Арматурную клетку вяжем из прута толщиной 10–12 мм.
Размер ячеек в арматурной клетке составляет около 150 мм, поднимается она практически до самого верха.
Монолит под печь нужно заливать в 2 захода:
Опалубку нужно делать из строганой доски и верхнюю кромку выставлять строго по горизонту при помощи уровня.
После заливки цементно-песчаного раствора вы просто берете штукатурное правило и выравниваете им плоскость под печь, как показано на схеме.
Бетон вызревает 28 дней и для возведения печи желательно выждать весь этот срок, если сильно спешите, то начать стройку можно через 3 недели, но не раньше.
В первую неделю монолит нужно регулярно поливать водой и накрывать полиэтиленом, чтобы он меньше высыхал.
