Как сделать пневматику в домашних условиях
Как сделать пневматику своими руками — инструкция
При покупке пневматической винтовки многие отдают предпочтение пружинно-поршневым моделям по причине их невысокой стоимости и отсутствия необходимости покупать насос или баллон высокого давления. Но не все любители стрельбы знают, что пневматическая PCP-винтовка своими руками не такая уж и невыполнимая задача. Немногим обладателям переломок стрельба нравится настолько, что они готовы отдать 15-20 тысяч за покупку PCP-винтовки и еще тысяч пять на насос (баллон стоит ближе к десяти тысячам). Но многие хотели бы иметь PCP-винтовку по сходной цене и готовы купить насос. Конечно же, обладание PCP необходимо начинать с источника воздуха высокого давления, либо насос, либо баллон с зарядной станцией (который можно будет заправить у дайверов или знакомых пожарных).
Шаг 1 — поиск донора в магазинах, на барахолках и чердаках
Для переделки в PCP вариант подходят винтовки ИЖ-60,61 (МР-60,61). Отличие ИЖ от МР в ствольной коробке, у ИЖ — металлическая, у МР – пластиковая. Это зависит от года выпуска. В список винтовок также попадают: МР-553, МР-553К, Crosman Benjamine Discovery. У переделываемых пистолетов выбор гораздо обширнее, но все они фирмы Crosman. Модели: 1377,1322, 2240, 2300, American Classic Pistole. Не важно, в каком состоянии будет донор, главное условие – целая ствольная коробка и УСМ (для пистолетов еще рукоять). Подходящую модель можно приобрести как в магазине, так и у частных лиц в б/у состоянии. Также можно обменять имеющуюся у вас винтовку на нужного донора. Перед переделкой воздушки изучите теорию, в интернете много профессионалов дают советы на профильных сайтах.
Шаг 2 – Подготовка нужного инструмента
Сборка PCP винтовки не требует никакого специального инструмента. Однако не у всех есть ножовка по металлу или комплект надфилей. Перечень необходимого инструмента выглядит так:
Шаг 3 – Покупка набора
Покупать кит лучше у проверенного продавца, авторы китов имеют свою ветки на форумах по продаже наборов (самые популярные Крюгер или Kuente). Необходимо тщательно выбирать продавца, не стоит гнаться за дешевизной. В теме по продаже должно быть очень много страниц (она должна давно быть создана), также в комментариях в теме должны отметиться и модераторы, и давно зарегистрированные пользователи. Как правило, продавцы в шапке темы указывают реквизиты для оплаты. Если вас кто-то в личном сообщении просит оплатить по другим реквизитам – это мошенники.
Шаг 4 – Разборка винтовки
Необходимо открутить винт затыльника приклада и четыре винта с обеих сторон винтовки.
Затем необходимо снять стопорное кольцо на конце трубы компрессора.
Вытащить штифт, фиксирующий рычаг взвода и задник трубы компрессора
и, повернув против часовой стрелки, вытащить рычаг взвода, совместив с вырезом в трубе
И вытащить сначала задник (аккуратно вытаскивая против часовой стрелки), потом пружину и все остальные потроха.
Шаг 5 – подготовка донора к установке кита
После разборки необходимо очистить все от старой смазки и обязательно пройти надфилем все острые кромки трубы компрессора (изнутри и снаружи). Это необходимо для нормальной работы ударной группы. Также лучше снять шептало и обработать надфилем ту часть, что держит ударник на боевом взводе. Нелишним будет полировка внутренней части трубы.
Шаг 6 – сборка PCP
Комплект приходит в таком виде:
Сначала устанавливаем резервуар, его необходимо смазать (в том месте, где резинки) силиконовой смазкой, аккуратно закручивая, вставляем в трубу компрессора и фиксируем двумя винтами (не затягивая до упора). При этом нужно совместить отверстия под болты и перепуск. Вставлять резервуар нужно предельно аккуратно, для того чтобы не срезать уплотнительные резинки.
Затем ставится ствольная планка и соединительная восьмерка. Если восьмерка заходит с усилием, то необходимо выкрутить стягивающий винт и закрутить его с другой стороны, тем самым разжимая восьмерку. Восьмерку после установки не стоит фиксировать, потому как к ней крепится ложе и надо будет совмещать отверстия.
Дальше ставится ударник и задняя пробка с пружиной, в комплекте номер 4 и 3 соответственно. При установке ударника необходимо сначала поднять спусковой крючок, а потом продвинуть ударник до упора. Чтобы исключить случайный выстрел, так как ударник имеет ручку (за которую взводится) сначала ее нужно выкрутить, вставить ударник в трубу и закрутить ручку обратно.
Потом вставляется пружина и регулировочная задняя пробка. Фиксируется задняя пробка с помощью винта, который упирается в разрез трубы компрессора.
Далее одеваем саундмодератор. На соединительной восьмерке имеется винт, который упирается в саундмодератор, тем самым фиксируя его на стволе. Этот винтик не стоит закручивать с большим усилием, чтобы не портить покрытие.
Шаг 7 – подгонка ложе
Самое сложное в переделке МР-60 (ИЖ-60) в PCP-вариант это подгонка ложа. Надо запастись терпением, технологически ничего сложного в этом нет. Если имеется Dremel и ему подобные бор-машинки, то все займет около часа. Если же в наличии только пилка по металлу и напильники, то один вечер. Главное – не торопиться.
Сначала делаем надрез в задней части ложе (ближе к спусковому крючку), болгаркой, лобзиком, Dremelем или ножовкой. Если делать надрезы пилкой по металлу, то сначала необходимо высверлить несколько отверстий для того, чтобы завести пилку. Потом в горизонтальной плоскости вырезаем все ребра жесткости до задней стенки (где делали надрез). На нижней заготовке на фото ребра жесткости отрезаны.
Делаем надрезы в вертикальной части, выламываем пассатижами вырезанный пластик. Остаток по краям подтачиваем напильником.
Далее начинаем расширять ложе, убирая лишнее. Необходимо постоянно примерять пластик к металлу. Также необходимо спилить переднюю часть ложе. Отпиливать тоже опытным путем, примеряя к железу. Необходимо добиться такого положения трубы резервуара, чтобы он заходил в ложе примерно по красной линии.
Использовать надо набор напильников или надфилей разной зернистости. Там, где убрать побольше – выше зернистость, где подшлифовать – надфилем. Занимаясь подгонкой передней части ложе, необходимо добиться примерно такого положения как на фото. Далее стоит заняться подгонкой задней части, ближе к спусковому крючку. И добиться совпадения отверстий крепления ложе к ствольной коробке.
В задней части ложе тоже необходимо убрать напильником лишний пластик, для того чтобы совпали крепления. На фото убран пластик в задней части
После подгонки с обеих сторон соединительная восьмерка (соединяет резервуар и ствол) будет упираться своей бородкой в ложе. Необходимо стамеской или сверлом (без захода, плоским как фреза), или фрезой сделать выборку под восьмерку, в том месте, где находится штатное отверстие для крепления ложе. В конечном итоге должно получиться примерно как на фото.
Переднюю часть ложе лучше всего вырезать коронкой по дереву, по диаметру, совпадающему с диаметром резервуара. Или приложить шаблон и вручную, пилкой по металлу или лобзиком сделать аккуратное скругление.
Запас прочности у пластика этих винтовок очень большой, подобного рода обрезка «лишнего» не ослабит ложе. Оно будет выполнять свою функцию. После подгонки ложе и совпадения всех крепежных отверстий устанавливаем приклад. Сборка PCP закончена.
PCP-винтовка своими руками — это совсем не сложно. Если имеются проблемы с аккуратностью, можно просто обрезать пластик так, чтобы сошлись крепежные отверстия, на точность винтовки это не скажется. Пример сборки на фото.
После сборки кит имеет оптимальные настройки, при заказе можно обговорить индивидуальные настройки. Скорость пули, на начальном этапе (без внесения изменений в ударную группу), изменяется путем увеличения или уменьшения силы поджатия пружины (регулировочный винт расположен в задней пробке).
Шаг 8 – этап настройки
Уважаемые читатели! Статья была опубликована очень давно и писалась под конкретные видеоролики в категории «юмор». Со временем многие авторы предпочли удалить свои видео с YouTube. С этим ничего нельзя поделать, а переписывать статью с нуля смысла нет. Так что на месте удаленных роликов оставляю соответствующие вставки. Для истории, многие вырезанные образцы изготовления были весьма занимательны.
Первоначальный замысел статьи далеко отстоял от текущего содержания, планировались чертежи, схемы, мануалы, лучшие авторские работы и т. д.
Но после просмотра доступной информации на ютубе мировоззрение на эту проблему поменялось, то что пойдет дальше может способствовать вызыванию нервных параличей и дичайшей критики. Так что слабонервным лучше поискать чего другого. И да… будет много видео, дабы вы пережили то же самое, что и я. Но вначале небольшой ликбез в эту среду, чтобы уж наверняка сердечко у матерых пневмоводов не ёкнуло.
Принцип действия
Небольшая эволюция средств поражения из нашего детства. Наверняка каждый из читающих хоть раз в жизни кидал в кого-то камень? Наверняка и у почти всех было с пару десятков рогаток? А кто делал самострел на резинках и прищепке? А кто-нибудь использовал среди метательных средств надутые бутылки? Вот, если память начала восстанавливаться, то продолжаем.
Именно этими двумя классами и описывается весь модельный ряд интернетовской недорогой самопальной пневматики. Есть еще варианты с воспламеняющимися жидкостями… но это уже другой уровень.
Калибр
Материал
Материал здесь используется тоже самый различный. От самых дилетантских выточек из дерева, до вполне сносной почти ювелирной работы по металлу. Но основной класс используемых предметов – сантехнические приспособления разного назначения. При просмотре в дальнейшем видео вы это еще не раз заметите.
Мастера
Остается узнать, кто же те самые кудесники современной дешевой пневматики. Нет, господа, это не сантехники и даже не Марио. На видео изготовлением образцов лайт-хардбольного вооружения занимаются в основном дети… Судя по всему дети хардболистов (так как был замечен бутылек «Выстрела», уж люблю я его). Или сантехников-страйкболистов (судя по пластмассовым веяниям). Либо частично сопряженные… Не будем увлекаться такой страшной «Санто-Барбарой», но что-то здесь явно не чисто. Предлагаю начать знакомиться с образцовыми видео со всего мира.
Резинно-поршневой пистолет
АВТОР УДАЛИЛ СВОЕ ВИДЕО
Принцип PCP
АВТОР УДАЛИЛ СВОЕ ВИДЕО
PCP с металлическим накопителем
А на этом видео чуть ли не главный «террорист» этой страны показывает нам новую PCPшку с установленным металлическим резервуаром. Видео добавил из возможного интереса к автору, в своих роликах он показывает изготовление всего и вся, а главное и взрывающегося (похуже ХОГов). Нужное управление возможно заинтересуется.
АВТОР УДАЛИЛ СВОЕ ВИДЕО
PCP на 4,5 мм
АВТОР УДАЛИЛ СВОЕ ВИДЕО
PCP с «крепкой полторашкой»
А это вариант предыдущей пневмы, но уже с самой обычной полторашкой на борту. Мне она почему-то даже понравилась больше своей самобытностью.
Восстание сантехники
А тут уже размах пошире, сразу видно «недетская» забава. Такое чувство, что трубы из моего санузла разобрались и отправились на войну. Стреляет дротиком-гвоздем. В общем рекомендую к просмотру, винтарь зачет. А главное спуск очень антуражный.
АВТОР УДАЛИЛ СВОЕ ВИДЕО
Аирсофт
Бонус.
Как сделать пневматику в домашних условиях
Только тупые и абсурдные мемы. Интеллигенция мимо.
Официальные языки сообщества: русский и олбанский.
Пикабу в мессенджерах
Активные сообщества
Тенденции
Пулемет «Максим» пневматический, модель 1 к 1.5
Пулемет полностью самодельный из подручных материалов, стреляет за счет сжатого воздуха, ленту и остальной механизм в движение приводит электро редуктор.
Лента на 100 выстрелов, мощность менее 3жд. скорострельность примерно 300 выс. мин. Давление 8-12 атмосфер. накачивается обычным насосом.
Видео стрельбы в конце поста. (Снимал на мобилу, скоро перезалью в норм качестве! Подписывайтесь что бы не пропустить)
внутренности выглядят так. желтое это сам редуктор, а нем кулачек который бьет по контакту, контакт дает напряжение на соленоид который бьет по клапану и открывает его а короткое время. синяя трубка соединяет резервуар с клапаном. маленькая красная это перепуск. гильза становится между стволом и перепуском и в этот момент воздух выталкивает пульку.
резервуар сделан из баллона от пены, причем стволик пришлось пропустить внутри баллона, чтобы не увеличивать размеры кожуха и сохранить копийность))
сам кожух «выкован» из листа алюминия, горловина из банки от энергетика)
Более подробно о процессе в моем инстаграм, ссылки на инсту есть под видео на канале.
Далее станок Соколова. Пришлось использовать дерево, металл, стеклоткань и эпоксидку. Полностью из металла сделать на коленке не получилось. Станок имеет все регулировки как и настоящий, Наклон стола имеет 4 позиции.
Гашетка, ручки. Для стрельбы так же как и в настоящем пулемете нужно поднимать предохранитель.
имеется мотыльник который дергается при стрельбе.
аккумулятор спрятан в корпусе для возвратной пружины)) Имеется гнездо для зарядки.
ленты 2 шт. на 100 зарядов. Сделана из трубок и синтетического материала. С помощью специального приспособления.
для мини пуль был сделан специальный пресс.
Всего на создание этой стреляющей модели ушло более пол года)
Мультикомпрессионная пневматика своими руками. Из сантехники и машинного газлифта
Мне постоянно попадались ролики про пневматику из сантехники. Решил и я попробовать, но ещё решил встроить насос из стойки от багажника и маленький резервуар, чтобы накачивать не на один выстрел а на несколько! Калибр 6 мм стреляет шариками для страйкбола. Максимальное количество выстрелов 4. (Без докачки) максимальное давление 40 атмосфер.
Не знаю почему фото загружается в верх ногами)) на фото на корпусе лежат детали УСМ. Очень лёгкий получился спуск.
Система рычагов как на Иж 61. Но т.к. детали рычага алюминий и латунь, то более 40 атмосфер качать уже становится не комфортно. Но мне больше и не надо было.
На видео есть стрельба по разным предметам, и стрельба на кучность на 12 и 24 метра, шариками для айрсофта 0.25гр.
Так же есть видео про сам насос, я по этому принципу сделал несколько насосов, работают отлично.
Миниатюрная действующая PCP винтовка калибром 2мм

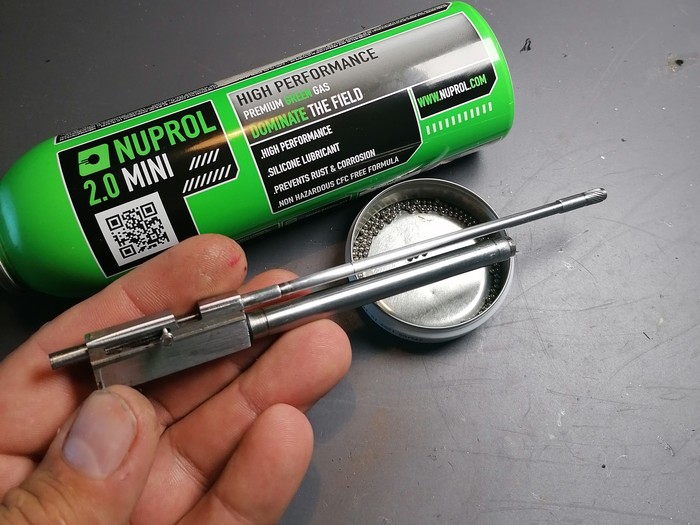

Закончил очередную миниатюру. Но на этот раз не огнестрел, а пневматику, работающую на «грин газе» для страйкбола и стреляющую стальными шариками диаметром 2мм.
В этой винтовке ожидаемо много токарных работ. К счастью я уже немного набил в них руку на предыдущих поделках, хотя ещё год назад эта затея была бы для меня невыполнимой.
Заправочный клапан (сверху) оказалось проще купить, чем колхозить самому. Обошёлся он в 2$. Ниже почти такой же клапан выломанный из зажигалки, но резьба у него не метрическая, поэтому в топку его.

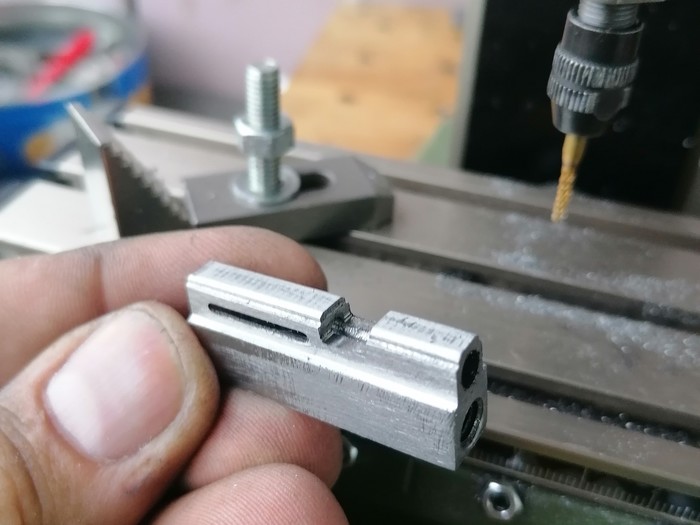

Заготовка ствольной коробки. Все сделано ручками и ЧПУ не применялось.

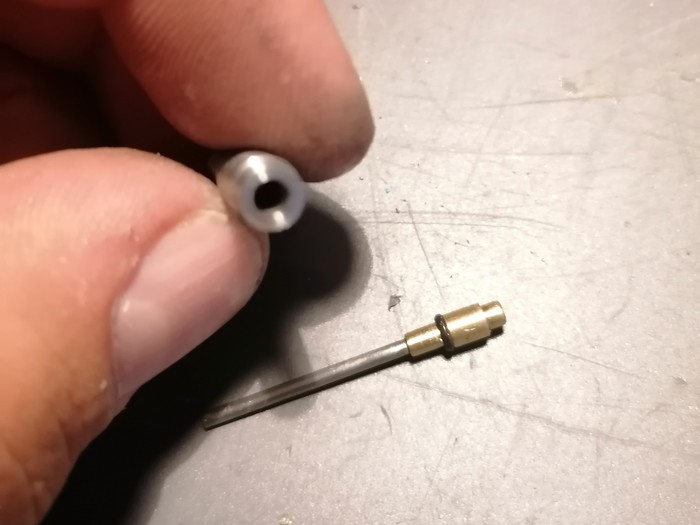

Выпускной клапан резервуара, очень ответственная деталь, которая долго и упорно пришлифовывается вручную.

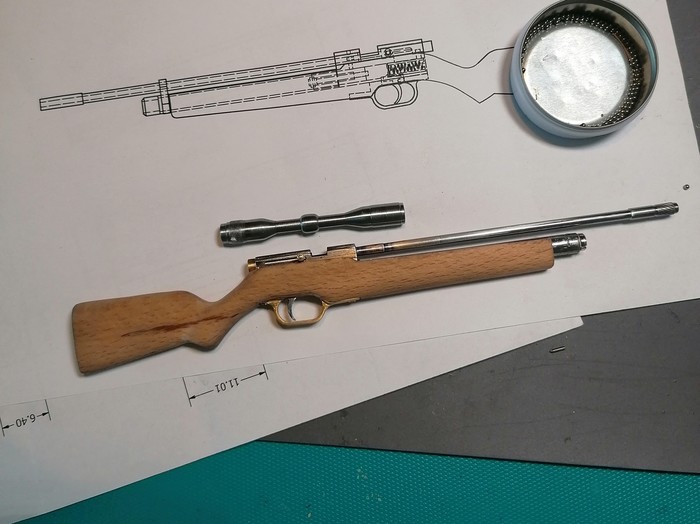

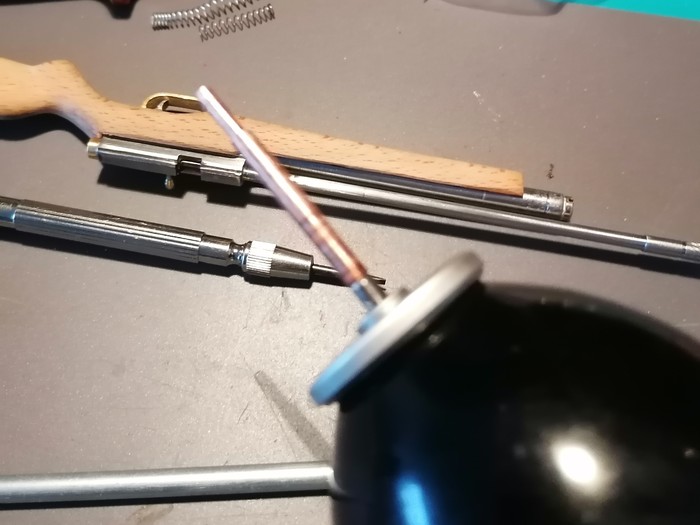

Становится похоже на винтовку.

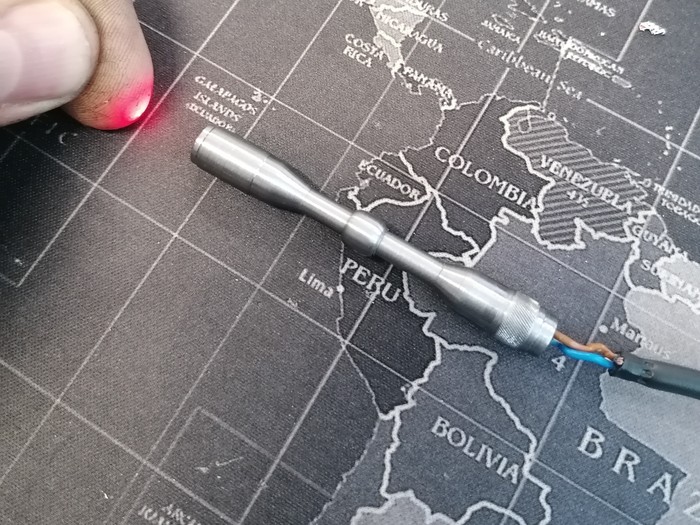

В оптике диаметром 9мм спрятан лазерный прицел. К сожалению в качестве элементов питания удалось разместить только самые мелкие часовые батарейки 5.8х2.5мм, они дают очень мало тока, поэтому светит лазер совсем слабо.

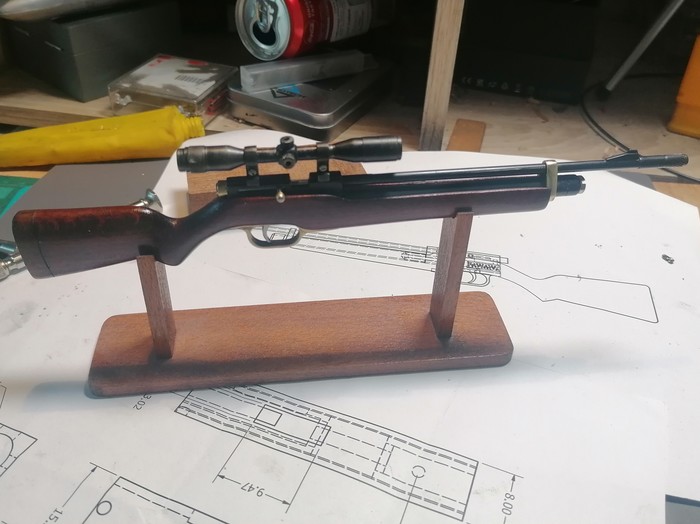

Практически готово. Осталось воронение.

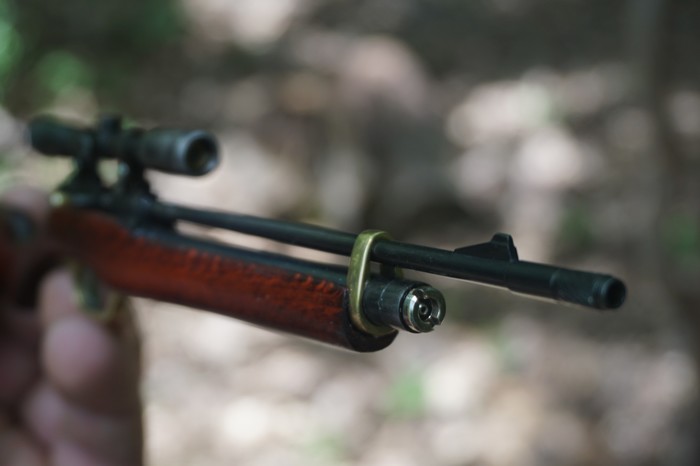

Вид на заправочный клапан резервуара. Одной заправки хватает примерно на 30 энергичных выстрелов. Затем скорость падает, но плевать шарами можно ещё очень долго.

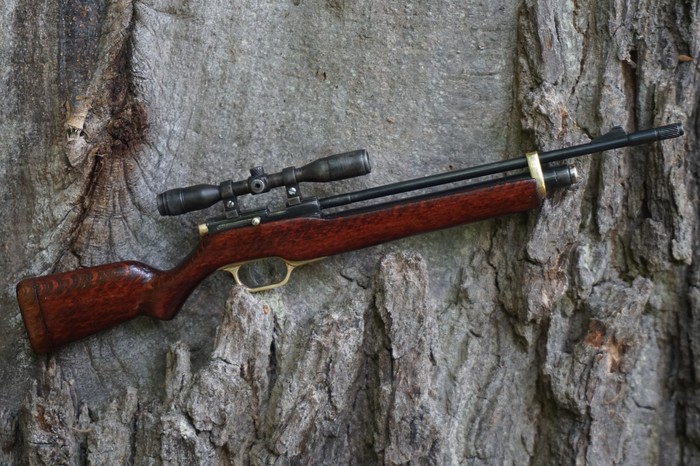

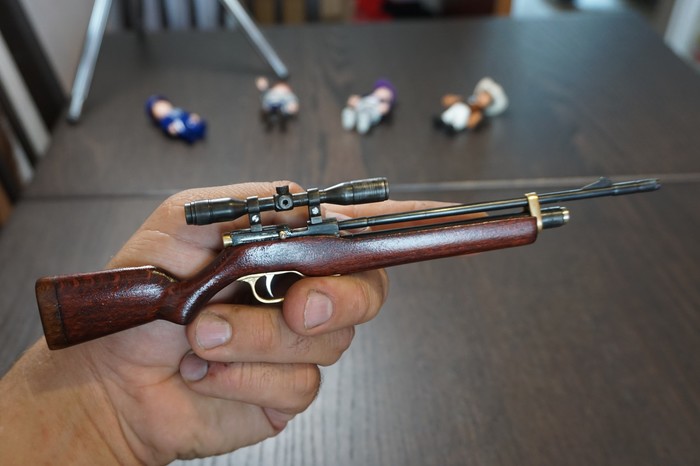

Внешне сочетание латуни и вороненой стали очень даже ничего. Не стыдно поставить на столе на работе. (Это не на работе)
Результатом я очень доволен. Бьёт кучно. Мощьность чуть меньше моего мини огнестрела. Достаточно чтобы разбить бокал или прострелить пивную банку. Никакой возни с боеприпасами, дыма и грохота, а удовольствия не меньше.
Кому интересно посмотреть на чудо аппарат в действии, видео:
Всем спасибо за внимание! Будьте здоровы!
