Как сделать подиумы для пищалок
Пищалки и подиумы своими руками
Решил купить себе пищалочки Hertz DT 16, так сказать сделать переднюю компонентную акустику) Пищалки из той же линейки что и задние блинчики. В комплекте с пищалками идут фильтры высоких частот.
Но поставить пищалки просто, приклеить их куда нибудь — так не хотел.
Решил, что надо их примастерить в передние стойки, желание сделать самому было уже давно. Но желания возиться с этим не было. Поездив по рынкам поискав уже готовые стоечки ни чего хорошего не нашёл, попадались то самопал страшный, а то и сами стойки хорошие сделанные полностью из пластика, но цена в 1000не порадовала!
И тогда взялся сам их делать)
На всякий случай решил купить простые новые стойки, ну мало ли не получиться, что бы заводские не портить, о чём потом конечно пожалел…
Ну и понеслось изготовление стоек под пищалки.
В комплекте с пищалками были металлические кружки, для вставки с пищалкой. Берём кружок этот и я взял пластиковые крепления одинаковой длинны, подрезал под углом и приклеил секундным клеем.
Дальше берём чулок и натягиваем на получившиеся стойки, для того что бы не сползал приклеил его так же секундным клеем, держится очень крепко.
Решил сделать форму не из эпоксидного клея как делало большинство народу а из строительной пены, для этого обмотал стойки скотчем, чтобы пена не так сильно распирала.
Запенил стойку пеной и начал ждать пока она начнёт застывать и её разопрёт.
Ободрал скотч, положил на батарею чтобы подсохла получше, дальше приклеил чулок и отрезал лишнее, обрезал всю лишнюю пену и получилось уже почти готовая форма
Дальше берем шпаклёвку и начинаем шпаклевать получившиеся стойки, шпаклевал в два слоя, чтобы по прочнее было
После того как шпаклёвка высохла начал всё это дело шкурить, так сказать придать окончательную форму
Дальше вырезаем кружок под пищалку и вытаскиваем всю лишнёё пену которая мешается, ещё покрасил их перед тем как обтянуть карпетом
Когда краска высохла обтянул стоечки карпетом, оставшимся ещё после обклейки всего пластика в салоне)
Вот и готовый результат уже со вставленными пищалками, получилось очень даже не плохо, с тем что я видел на рынке)
Дальше пошёл в машину всё это устанавливать) Ни чего сложного в этом нету, подключил их к передним колонкам, точнее к проводам которые к ним идут, а сам фильтр спрятал где то под торпедой, приклеил на двухсторонний скотч)
Самое сложно это оказалось прикрутить эти самые стойки, в этом я и пожалел что сделал подиумы не из заводских стоек. Купленные стойки встали как надо, но я не знаю как так можно делать что крепления на стойках не сходятся с креплениями на кузове( ( ( Пришлось сверлить новые дырки чтобы их прикрепить, так что лучше проверить)
Ну вот и результат после всех установок, пищалки по началу хотел поставить в сторону салона, но как то перепутал и получилось что направлены на стекло, но как получилось так получилось, а получилось не плохо)
Звук с пищалками стал заметнее четче, звонче и объёмнее, особенно стало отчётливо слышно голоса и различные музыкальные инструменты.
«Делай, у тебя получится!» говорили они… Изготовление подиумов для твитеров
Сразу же внесу ясность:
Что они говорили и по какому поводу? В одной из прошлых записей www.drive2.ru/l/489348646131729054/ я писал что сомневаюсь в своих способностях изготовить подиумы для твитеров самостоятельно, а LPivovaroff и Alibe в комментариях всячески поддерживали меня, писали что все у меня получится, делились советами.
Воодушевленный такой поддержкой решился делать сам.

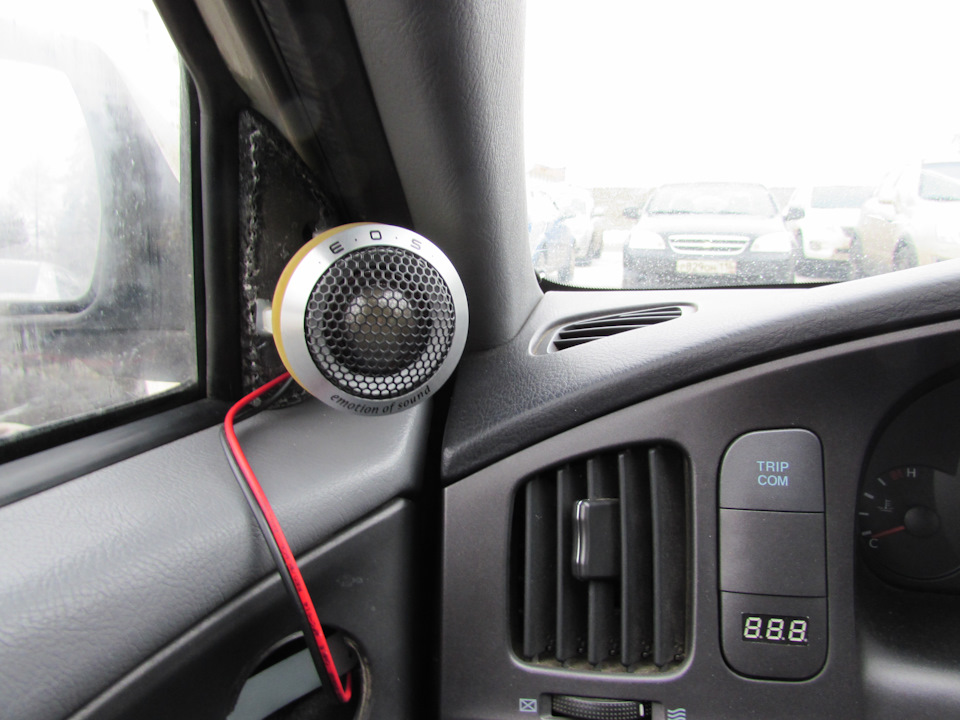

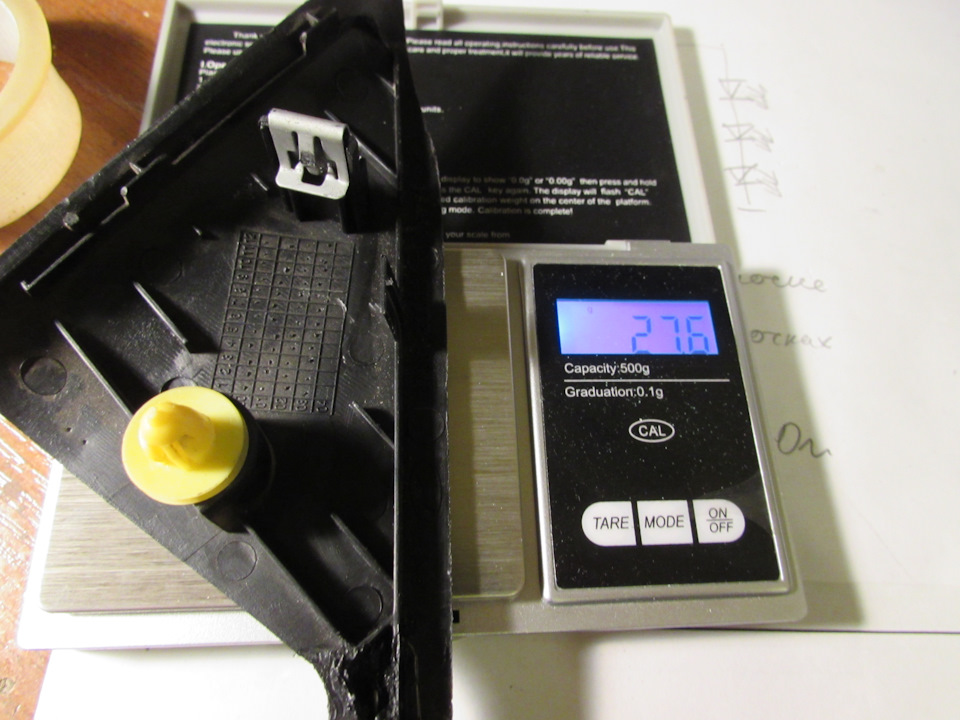

Штатный треугольник весит не больше 30 грамм
Твитер весит в 5 раз больше

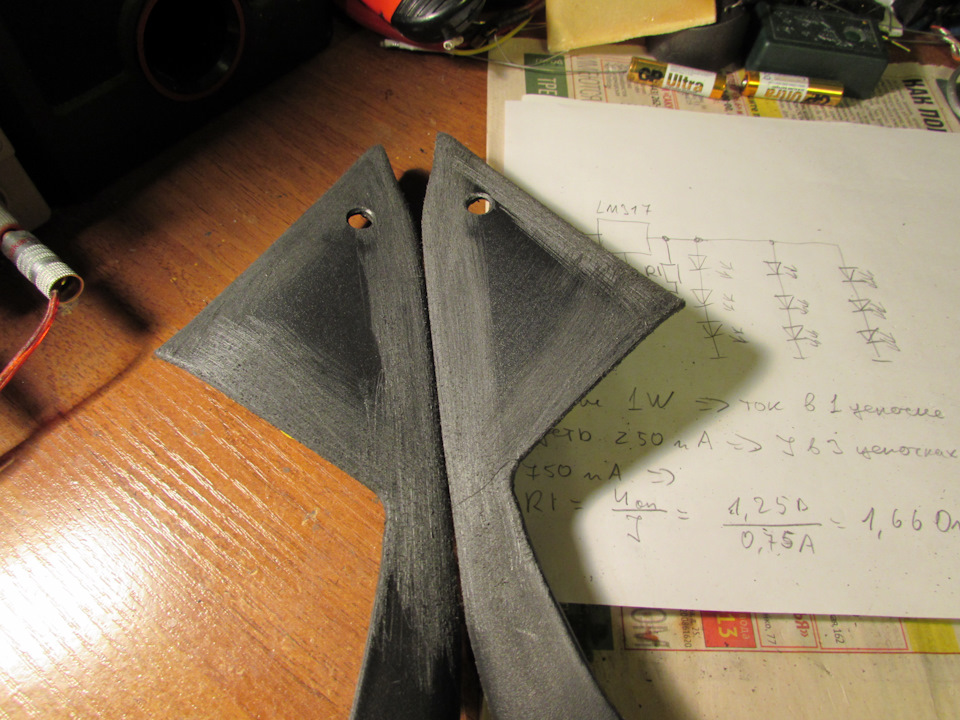

Плюс еще добавится масса подиума. Поэтому решил что к штатному креплению на 2 клипсы нужно добавить болтовое крепление подиума в резьбу зеркала. Просверлил крепежное отверстие, зашкурил треугольники

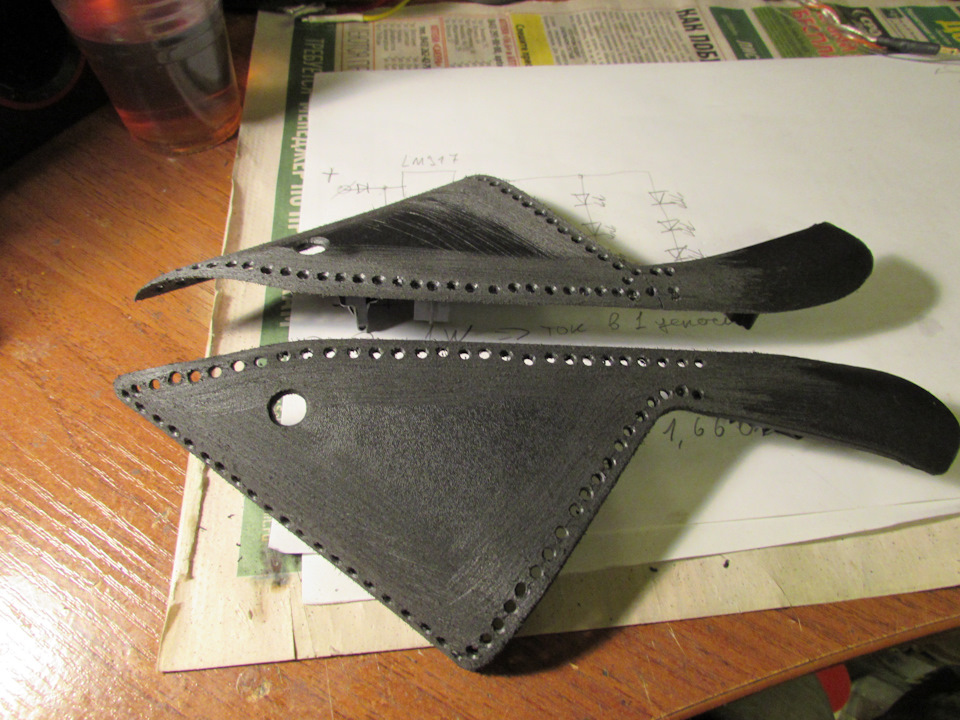

Насверлил отверстий по периметру

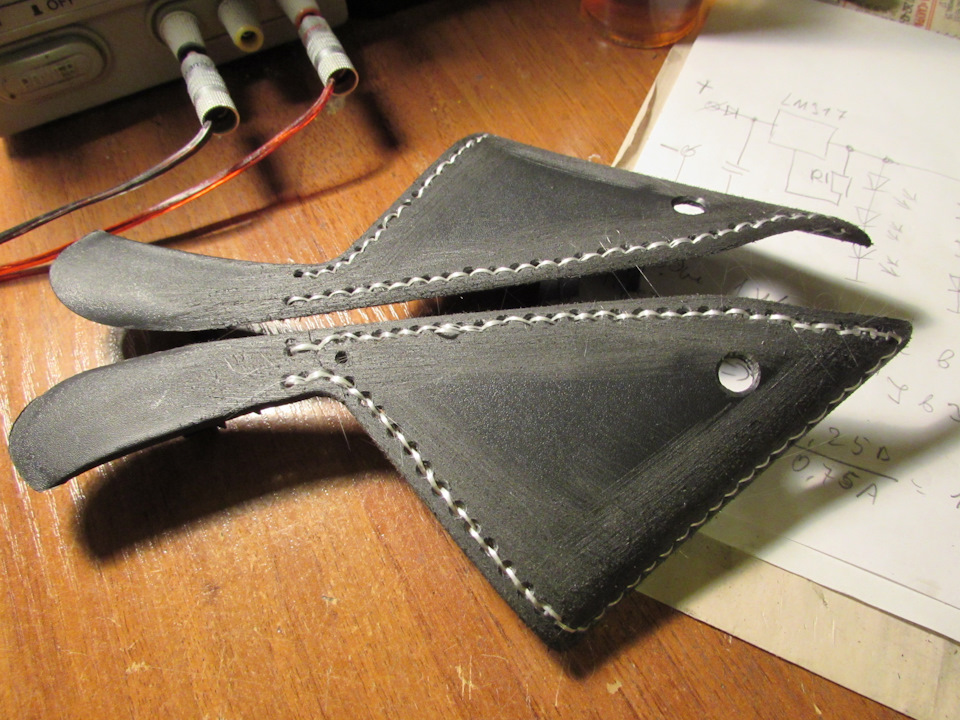

Прошил ниткой из стеклоткани

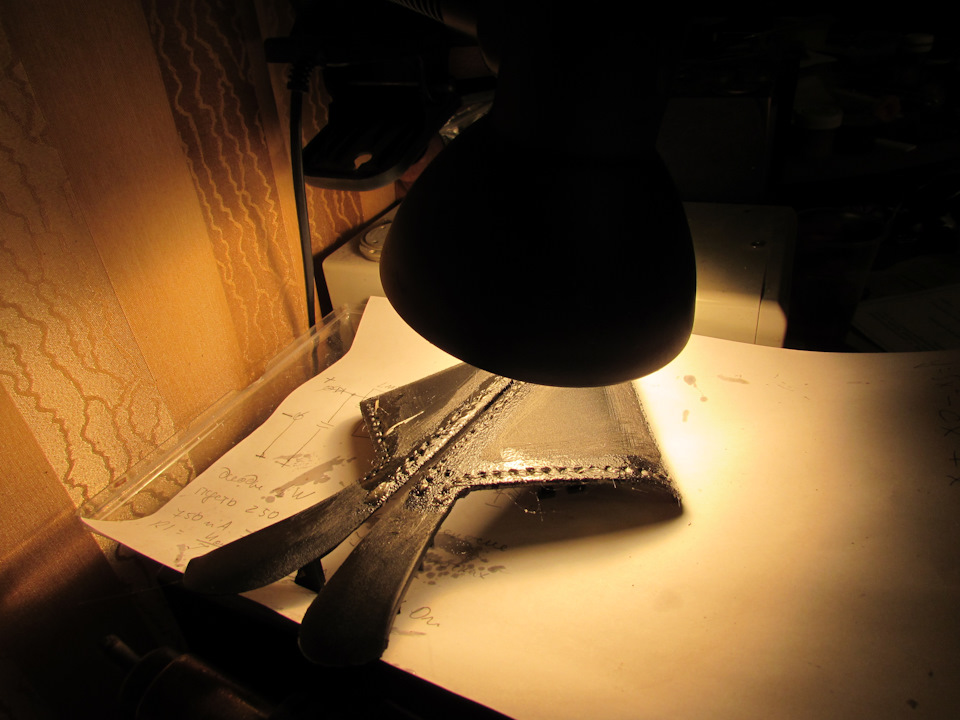

Промазал смолой и положил сушиться

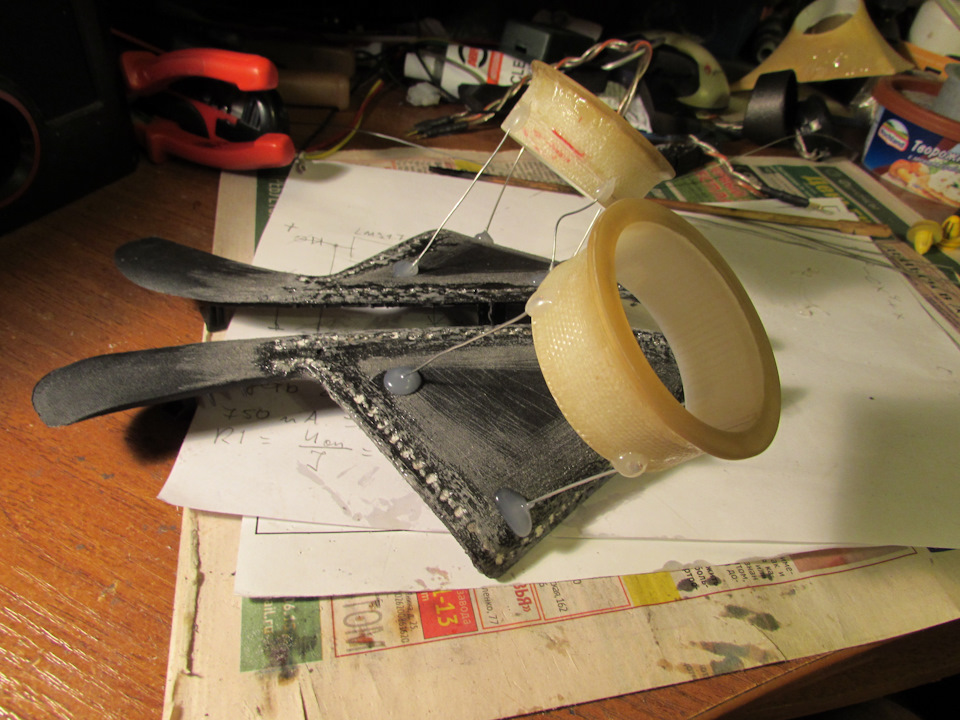

Примерно выставил кольца на проволочных ножках

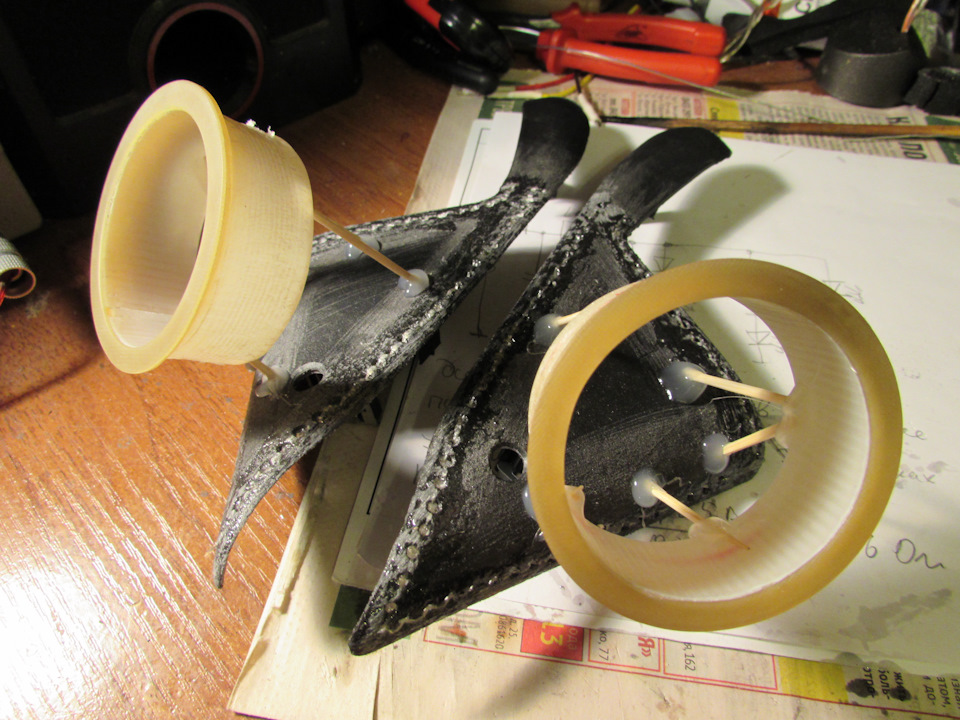

Сходил в машину и повернул кольца так чтобы твитеры смотрели между подголовников. Вернулся домой, закрепил кольца на зубочистки и убрал проволоку
Начал обтягивать лайкрой и в итоге часть зубочисток сломались, часть отлепились от треугольника, т.е. нифига не получилось

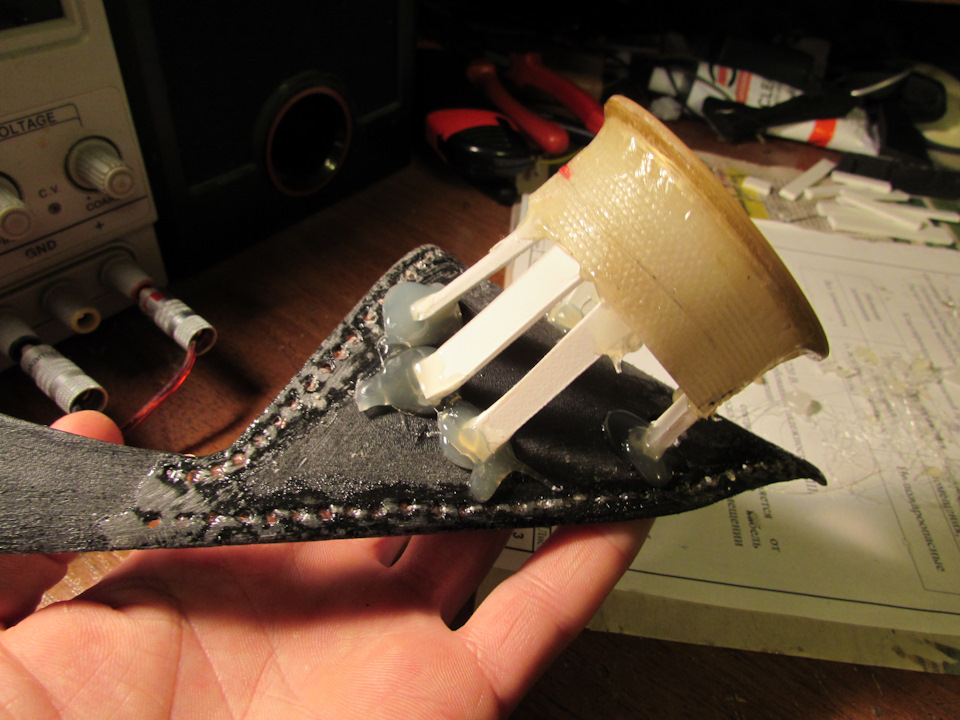

Вместо зубочисток вырезал ножки из вспененного ПВХ 3 мм и выставил кольца на них

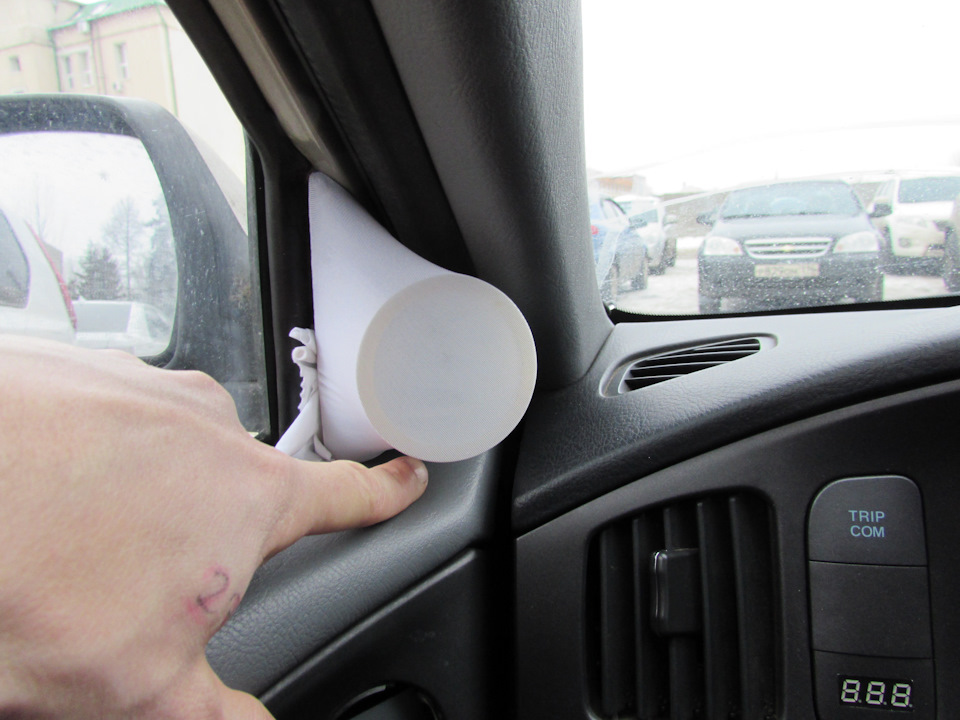

Примерил на машине

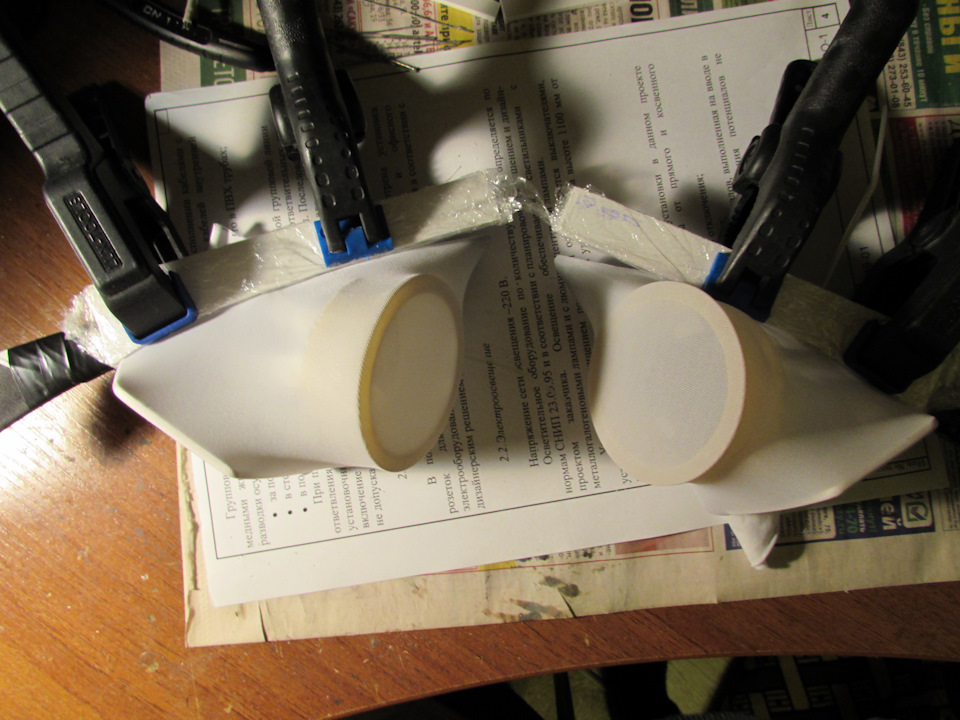

Обтянул лайкрой, примерил на машине. Мне не понравилось что в нижней части подиум идет не вплотную к обшивке

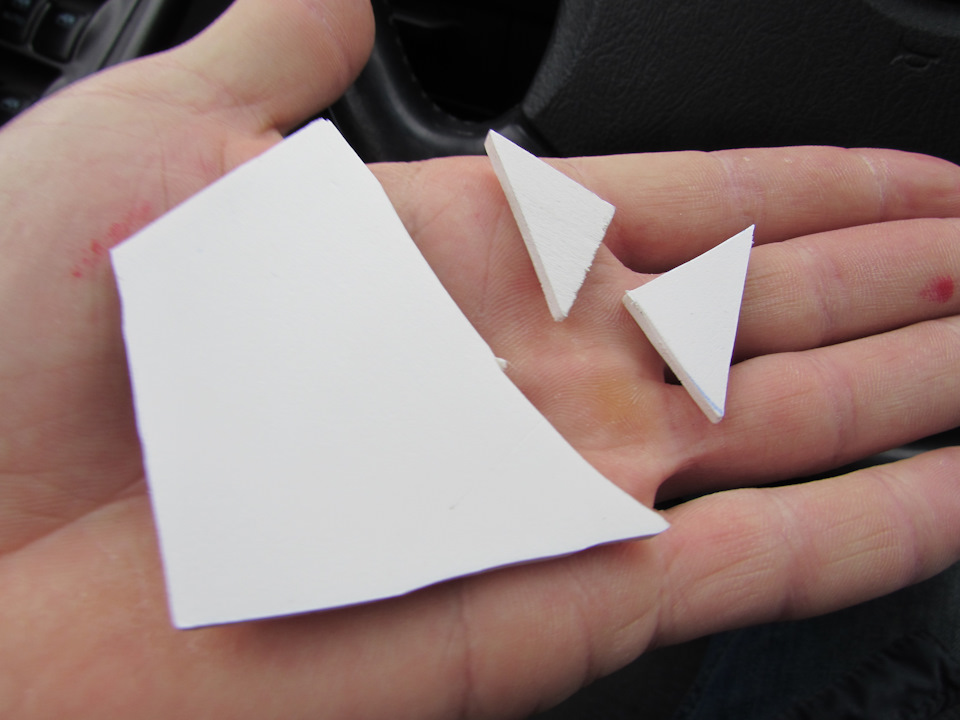

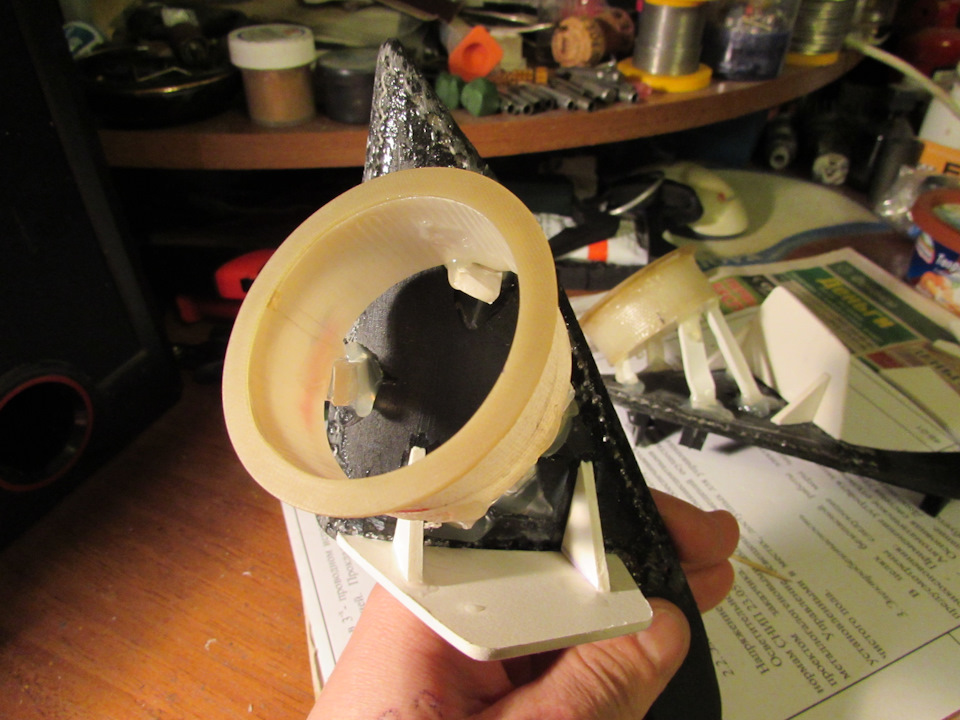

Из того же пластика вырезал донышко и треугольные распорки
Ошкурил вырезанные детали и приклеил по месту к треугольнику
Треугольник частично заходит под дверной уплотнитель. Нужно обеспечить чтобы ткань натянутая на треугольник поднималась к кольцу отступя от края несколько мм. Для этого по профилю дверного проема вырезал пластину и прижал ее поверх натянутой ткани прищепками
Дальше все в точности так же как описано в сотнях записей про изготовление подиумов (все уже видели, так что делать не стал): пропитать ткань смолой / ошкурить, усилить стеклотканью / ошкурить, намазать шпаклевку / ошкурить (несколько раз)
Единственное отличие в том что я не использовал полиэфирку (работаю дома и возмущения жены на запахи мне нафиг не нужны). Так что шпаклевку мне пришлось замешивать самому: 15 грамм смолы, 1-1,5 грамм стекловолокна (мелко порезать), от 5 до 12 грамм наполнителя (добавлял понемногу и смотрел какая густота получается, для толстых слое погуще, для тонких финишной пожиже). На первый замес в качестве наполнителя использовал гипсовую шпаклевку, получилось более-менее. Второй раз использовал зубной порошок, получилось вообще отлично!
Делаем подиумы. Мастеркласс криворукого мастера :).
Всем привет! В общем то такая запись уже была в моем бж и повторная аналогичная работа не была достаточным основанием для новой записи…если бы я в процессе не накосячил :):):) Это дало мне возможность рассказать вам на личном косячном примере о том что изготовление подиумов вовсе не страшное занятие даже если ваши руки растут из того же заднего места что и мои.:D
Сразу оговорюсь. Если для вас главное в любом деле слепить побыстрее и забыть то можете дальше не читать. Делать подиумы абсолютно не сложно но достаточно долго.И дело это не терпит спешки. Этот факт наверное самый важный по тексту.
Еще хотелось бы отметить что изготовление подиумов это процесс настолько творческий, что все написаное ниже стоит воспринимать лишь как вектор для мысли, любое конструктивное решение в пределах данной технологии можно реализовать миллиардом способов и описаные ниже вовсе не идеал практичности и надежности. Просто вектор для фантазии. благо чулочная технология категорически преветствует всякого рода ноу хау с вашей стороны и при этом не требует особых навыков.
Начнем с того чего делать НЕ надо. Не надо лепить подиумы из пены или из кусков фанеры. Людей с хорошо развитым пространственным мышлением единицы. А из них профессионалов по работе с ножом еще меньше. ПО этому не надо этого делать. У вас будут получатся такие сиськоподобные конструкции и вас будут считать извращенцем. 😀
Первое что нужно сделать это определить где будет подиум, его общие параметры (диаметр, направленность, доворот и т.д.). Самое главное это еще до работы определить не будет ли подиум мешать чему нибудь или создавать неудобства. Потом уже будет поздно.
Если подиум делается на какой то части пластикового декора как мой то в идеале конечно разыскать вторые панельки б.у. и из них уже делать. А ваши оставить на тот случай если концепция поменяется. Тогда вы оперативно все сможете вернуть к исходному виду.
С расположением и направлением определились. Дальше нужно зашкурить певерхность основы на которой будем строить подиум грубой наждачкой. Особо в тех местах где подиум будет переходить в основу. Далее нужно организовать опорное кольцо. Для сч и мидов колечки можно выпилить с фанеры. Для пищалок можно использовать и двп и даже куски пластиковых труб подходящего диаметра. Главное стоит помнить что отрез по внешнему диаметру доложен быть как можно более ровным и аккуратным. он будет задавать форму подиума. После запила колечек я поехал в магазин крепежа и затарился горой саморезов разной длины. Тыкал по коробкам и набирал по 10 саморезов каждой длины начиная от маленьких и закачивая длиннющими. Кроме них закупил 70гаек на 8 которые свободно насаживались на саморезы. Отдал за все чтото около 100р. Этот металлолом нужен для подбора необходимого угла доворота динамика. Я делал 3 точки опоры подиума потому что по трем точкам удобнее всего выставлять динамик, но никто не мешает использовать и больше точек. Засверлил в пластике 3 дырки в примерно выбраных местах и в колечке сделал отверстия тонким сверлом с примерным наклоном под которым зайдут саморезы. Приставив по месту колечки подобрал необходимую примерную длину самореза для каждой точки. Вставил саморезы в пластик и сверху накидал на них гайки так, чтобы миллиметров 5 самореза осталось снаружи и выставил предварительно подиум. закидываем в кольцо динамик и смотрим вмещается ли он там, не упирается ли в гайки и т.д. при необходимости переносим саморез либо берем все 3 подлинее и отодвигаем кольцо от основания. Ну на край если чуть чуть то можно основу и пропилить.короче прикидываем.
Если все норм то ставим основу с кольцом в машину и смотрим направление дина. При необходимости откидываем и докидываем гаек на нужных саморезах подбирая нужное направление.
В принципе эту процедуру можно делать абсолютно разными способами. Скобками, трубками, брусками и т.д. Тут уже ваша фантазия. Главное тут помнить что выставленное колечко это каркас вашего подиума. На нем будет вся наргузка Колечко должно стоять надежно и прочно. Никаких соплей тут допускать нельзя. Но и перетягивать саморезы тоже не нужно. Они могут деформировать пластиковую основу и готовый подиум просто не станет на место либо станет с зазорами. Это тоже лучше проверить примеркой.Также по месту смотрим не мешает ли кольцо чему либо. Проверяем все чтоб потом не оказалось что подиум заклинит ручку стеклоподъемники и т.д.
Теперь бросаем все эти дела. Идем в клуб, знакомимся с девушкой, тащим к себе. Романтика свечи там, все дела. Стаскиваем под видом секса с нее чулки или колготки и пока она не опомнилась летим с ними стремглав в гараж. Предпочтение лучше отдать девушке в класических чулках или колготках.С мелким плетением и без узоров. Кроме чулков можно использовать любой хорошо тянущийся материал. Лайкру например. Но вариант с девушкой мне лично нравится больше! 😀
Запихиваем в колошину чулка подиум аккуратно чтоб не порвать чулок и натягиваем подиум со всех сторон таким образом чтоб нигде не осталось складок и завязываем колошину с обратной стороны основания.(в принципе можно и прищепками зажать. на ваше усмотрение.
Если часть основания подиума в стоке у вас заходило под резинку как в моем случае или за панель то необходимо сразу отметить по месту границы перекрыва маркером. Вообще не стесняйтесь им пользоваться при изготовлении повсеместно. наделайте пометок где динамик подходит близко к опорам кольца, где для клеммы мало места останется и т.д. Это все уменьшит гемора в процессе. После того как отметили перекрыв, линейкой постепенно отдавливая к основанию чулок фиксируйте его суперклеем.
Таким макаром можно сделать необходимую форму будущего подиума что не хило сэкономит время вышкуривания.Также рекомендую пролить суперклеем колечко подиума чтобы чулок схватился и там хорошо.
Итак у нас заготовки готовы. Можно их контрольно приложить к местам установки чтоб убедиться на всякий случай что подиум не мешает ничему. Вообще чем чаще вы все перепроверяете тем меньше шансов лохонуться.
На этом этапе нужно заготовить смолу и армирующий материал. Все достаточно просто найти в магазинах с автоэмалями. Самые распространенные материалы для работы это полиэфирная смола, эпоксидная смола, стекломат и стеклоткань. Посмотреть что каждый из себя представляет можно забив поиск в яндексе. Я использовал стекломат потому как в наличии он у меня уже был и полиэфирную смолу, которая оказалась не шибко качественной и изза которой я собсна и накосячил. Качественная же полиэфирка отличается тем что сохнет гдето за час. Эпоксидке на это надо около суток. Но для первого опыта я очень советую использовать эпоксидку. Все таки на устранение косяков будут целые сутки да и небольшой промах с отвердителем в случае с эпоксидкой не критичен. Перед работой с подиумом советую налить на кусочек доски немного разведенной с отвердителем смолы и посмтреть через сутки нормально ли она схватилась.Смола должна превратиться в подобие жесткого плотного пластика, не должна липнуть и т.д. если она не схватилась то можно поиграться с отвердителем либо если не поможет лучше купить другую.Лучше пусть она на пробе окажется косячной чем на подиуме.
В общем запасаемся 3мя-4мя кисточками недорогими и начинаем творить проходим сверху тщательно чулок эпоксидкой, стараясь нанести эпоксидку равномерно. Если она будет капать через чулок вовнутрь ничего страшного. отсавляем в таком виде на сутки до полного высыхания.
Вырезаем отверстие внутри кольца. Чулок к этому времени должен стать жестким но не каменным. Большего нам в общем то и не надо. Через отверстие в колечке укладываем изнутри по всем стенкам кроме дна небольшой слой стекломата или стеклоткани и промазываем эпоксидкой. Когда стекломат пропитается он становится податливым и достаточно легко укладывается на стенки. Обратите внимание чтобы эпоксидка протекла в каждый уголок подиума изнутри. Если этого не сделать то останутся раковины и мягкие участки подиума которые будут от легкого нажатия проваливаться. Набивать стекломат не стоит слишком плотно чтобы не деформировать форму чулка. Под своей натяжкой чулок как правило дает эстетичную оптимальную форму. не стоит ее уродовать. Также желательно в несколько слоев можно пройти эпоксидкой основу подиума внутри. Это придаст дополнительную жесткость всей конструкции.
После высыхания первого слоя можно уложить еще один аналогичным способом. только в этот раз еще можно тонким слоем эпоксидки пройтись и сверху подиума. Если необходимо придать какую то форму снаружи то укладывайте необходимое количество стекломата или стеклоткани сверху и пропитывайте смолой. Единственное что нужно учесть: при вышкуривании стекломата жутко чешутся руки как после стекловаты.Лучше их защитить. Да и при укладке слоев обратите внимание на отметки которые вы делали в местах где динамик подходил близко к опорам кольца или стенкам подиума. Там усердствовать со слоями не стоит. изнутри вышкуривать достаточно запарно. Короче когда досыхает второй слой получается не шибко красивая заготовка которую уже можно приводить в порядок.Срезаем остатки чулка завязаные снизу основы, снимаем напильниками с кромок основы капли смолы, остатки чулка и т.д. приводя тыльную сторону основы в исходное состояние. Теперь запасаемся разными водостойкими наждачными бумагами и начинаем вышкуривать подиум от капель и неровностей. Наждачку обязательно мочить в воде периодически. Так и вышкуривается лучше и наждачка не забивается и мы не дышим пылью смолы которая здоровья явно не прибавляет. Вот подойдя к этому процессу я и накосячил. Мне попалась не особо качественная полиэфирка которая схватившись внутри оставалась липкой снаружи, чем меня сбила с толку. Я добавив больше отвердителя промазал оба внутренних слоя. Смола быстро схватившись оставила обилие капель снаружи а внутри схватилась оставив много раковин и пустых полостей под чулком.
Короче я получил образец косячной заготовки подиума какую рискует получить каждый кто занялся этим в первый раз. В процессе вышкуривания вскрыл все полости, расколупав тонкий слой отвертками и плоскогубцами. Доведя форму подиума до приемлимого чернового вида я взял автошпатлевку двухкомпонентную. Она достаточно липкая для заделывания таких дыр и достаточно быстро схватывается до состояния обработки. Поэкспериментировал с отвердителем чтобы шпатлевка не схватывалась очень быстро и забил ею полости с запасом. Крупные полости забил предварительно стекломатом и потом уже шпатлевал. Наносить шпатлевку можно достаточно грубо, она вполне хорошо вышкуривается мокрой наждачкой.
В принципе этот процесс устранения косячков не сложен не трудозатратен и достаточно быстро набиваешь руку. Длительность этого процесса будет зависеть от вашей дотошности и количества косяков. Тут тоже спешить не стоит. Чем меньше косяков будет на подиумах тем лучше. Когда с косяками и неровностями покончено и вы довольны результатом, обработайте отверстие кольца для динамика. уберите неровности с него и т.д. ну и примерьте динамик при необходимости удалив изнутри излишки стекломата если динамик не помещается. Если в основе есть отверстия то необходимо их восстановить с помощью дрели и напильников. Ну и можем прикинуть подиумы по местам.
Посмотреть что он ничему не мешает и что больше снимать слои нигде на подиуме не нужно. Вышкуриваем мелкой наждачкой подиумы начисто чтоб поверхность была на ощупь похожа на куриное яйцо. Достаточно гладкое но шероховатое.
Если в процессе вышкуривания начисто кое где оказались на поверхности нитки чулка то не трите их особенно. пока вышкурить вам их не удастся. Промойте подиумы хорошенько, высушите, потом обезжирьте спиртом и прогрунтуйте балончиком черного матового грунта по пластику. Он даст основу цвета выявит косячки которые вы проглядели и загрубит нитки чулка там где они вышли наружу.
Когда грунтовка схватится их можно будет быстро вышкурить а вышкуреные места снова обезжирить и грунтануть.
К тем серединкам что я ставил рекомендуется демпфировать подиум изнутри мягким материалом. Учитывая что подиумы у меня получились объемом немного меньше оптимального для динамиков (около 350грамм), пришлось депфировать внутреннюю поверхность подиума выкройкой из махрового полотенца 🙂 Сажал материал на клей дракон который остался от обтяжки короба.
Дальше для придания фактуры схожей с фактурой пластика я наносил тонким слоем краску антигравийку. Вид получается достаточно эстетичный а главное очень прочный. Тут могу посоветовать подержать минут 10 при комнатной температуре чтобы он не плевался и наносить слой с достаточного расстояния чтобы капли резины не падали крупными. Можно потренироваться на чем то перед покраской подиумов. Меняя расстояние и количество слоев можно добиваться разной фактуры.
Мне кстати и с антигравийкой повезло. После пары нажатий на кнопку она улетела в сторону и балончик стал поливать все вокруг антигравийкой. Хорошо я находился от машины далеко и вовремя убрал балончик от подиумов. В панике побегав зигзагами по двору изобразив на асфальте воинствующие иероглифы и превратив свои руки в резиновые перчатки я наконец таки воткнул балон башкой в землю где он и шипел еще минут 20. Благо был в заначке еще один наполовину пустой балон повоевав с которым я всетаки закончил покраску и оставил подиумы сохнуть. как раз появилось время оттереть руки растворителем и откопать балон с куском схватившейся земли. 🙂 Дальше установил подиумы на место, просверлил внутри 2 отверстия под шурупы и засверлил метал под подиума под них же.
Штатные клипсы крепления пластикового декора конечно не держат вес подиума с динамиком. Теперь оставалось высверлить в колечке отверстия под крепления динамиков и собрать все в кучу.На все про все ушло 4 дня по 2 часа работы в день. При работе с эпоксидкой уходит дней 5 но времени в день занимает не больше часа.
Фоток готовых подиков не много. Времени уже особо не было, да и пыльные они еще. Стараюсь сразу не мыть их после установки а выждать еще сутки.
Как это все поет пока сложно сказать, я вчера только успел собрать все и проверить на работоспособность. А потом обмыл с батей все это дело вкусным пивком с шикарной рыбкой. По этому отзыв-сравнения серединок напишу на днях после настройки новых сч.
Ну что еще можно сказать на эту тему. Разве что напомнить что нюансы воплощения этой технологии чисто творческий процесс. Таким образом можно изготовить подиумы любой немыслимой формы. Можно вклейками чулка и распорками внутри него организовать любую нужную обтекаемую форму, нанося стекломат или стеклоткань снаружи можно срастить подиум с элементами декора авто.Можно колечки отфрезеровать и утопить в них динамики что добавит эстетичности.При чистовом оформлении вовсе не обязательно колхозить антигравийку. Можно запросто отдать подиумы на обтяжку алькантарой или кожзамом, либо же отдать на покраску автоэмалями например в цвет авто и т.д. и т.п. Все ограничивается только вашим воображением. Цель же этой записи была отбить страх у начинающих запильщиков перед этой на первый взгляд заумной технологией и расписать буквально пошагово что и как делать. Пробуйте, косячте, исправляйте косяки, экспериментируйте сколько угодно, все равно в итоге вы получите хороший эстетичный подиум для вашей акустики. Тем более как правила даже первый опыт позволяет сделать более эстетичный, прочный и акустически грамотный подиум чем те что продают в автомагазинах.
Еще хотелось бы чтоб вы делились своими вариантами развития этой технологии, предложениями, поправками и т.д. Все толковые советы внесу в текст.
З.Ы. А вообще это все фигня и меркнет перед моим гениальным ноу хау! Теперь и в моем погребке есть всет и могу настраивать систему даже в сумерках 🙂 Работает на 3х батарейках, и при необходимости легко снимается. 8) 8) Теперь звук системы гораздо светлее а сцена более ясная :D:D
Всем удачи, ровных дорог и отличного звука 🙂
