Как сделать подогрев руля своими руками
РУЛЬ+КОЖА+ПОДОГРЕВ — своими руками!
Выкладываю подробное описание как сделать подогрев руля и обшить кожей руль своими руками! Но кому не нужен подогрев, можно просто обшить кожей!
И так начнем:
1. Делаем эскиз! Берем пищевую пленку и отрезаем кусок рулона примерно сантиметров 5-ть!
Обтягиваем руль пищевой пленкой в тех местах в которых будет кожа! Предварительно снимаем подушку безопасности!
И сверху пленки обклеиваем скотчем!
На получившемся чехле из пленки и скотча рисуем места разреза и разрезаем ножом по этим местам!
Вот и готовы эскизы, выравниваем и переносим их на картон, но убираем по пять миллиметров на каждом из четырех получившихся эскизов в длину (там где куски будут сшиваться между собой), а в ширину наоборот добавляем по пять миллиметров!
2. Теперь вырезаем все это дело из кожи ( в моём случае из кож.зама. так как кожу не нашел) и сшиваем между собой!
3. Приступаем к подогреву! Подогрев я стырил, с китайского подогрева сидений (сломанного), отремонтировал его и равномерно с умеренным натяжением намотал на руль! Теперь стала проблема как его подключить.
Разбираем руль, и видим что сигнал и подушка безопасности подключены при помощи ленты скрученной в спираль, которая находится в пластмассовом корпусе!
разбираем его и с облегчением вздыхаем! На ленте 6 дорожек, а для подушки и сигнала нужны только 4, значит две свободные (автовазовцы как знали:))!
Вот мы их и используем. Припаиваем к этим контактам провода и собираем все обратно.
Ставим на машину и подсоединяем через реле и предохранитель. Кнопку на включение я решил сделать прям на руле (точнее под рулем, по центру).
4. Теперь можно продолжить с кожей! Подогрев я обмотал еще пару слоями пищевой пленки, для того что бы не попадала влага и не смещалось равномерное расположение проволоки! Натягиваем получившийся чехол на руль и просматриваем все ли на своих местах, если нет по подрезаем где надо. Как говорится 7 раз отмерь один раз отрежь! К стати чехол получился значительно меньше чем руль, но так и должно быть. Натягиваем не боимся кожа имеет свойства растяжения! Когда все будет подогнано, прошиваем на машинке по краю весь чехол (но это надо только в том случае если вы выбрали шов как у меня).
5. Теперь самое кропотливое! Чехол стянуть на местах стыков одним из существующих швов. Вот некоторые из них (я выбрал sport).
P.S. Кожа эластичная так что некоторые погрешности можно дотянуть. Нитки рекомендую прочные, я брал шелковые но и они иногда рвались, надо потолще, и лучше конечно использовать настоящую кожу!
Руль получился волнами из-за проволоки, я сперва хотел от этого избавится но когда попробовал, то так еще удобнее! Но если хотите ровный руль, то можно пустоты между проволокой заклеить тканевой изоляцией!
Ну вроде все! Если что упустил, спрашивайте!
Подогрев руля своими руками на девятое, десятое, самары семейства (часть 1)
Наступила зима, стало холодно, заняться не чем, скучно. Случайно услышал про какую-то машину новую, там есть подогрев руля. Думаю тоже надо сделать себе. В интернете нашел несколько статей, посмотрел, обдумал, прикинул что надо купить, сделать, найти. И вот пришел к такому результату.
Было несколько попыток и проб, чтобы сделать РЕАЛЬНО работающий руль.
1 попытка: На руль сначала наматывалась стеклоткань, потом по окружности руля крепилась нихромовая нить, потом снова слой стеклоткани. Все хорошо, но оплетка не налазила на эту всю конструкцию. Поэтому последовала попытка №2.
2 попытка: По окружности руля, в разрез (примерно 6-7 мм) помещалась нихромовая нить. 2 отрезка.
Проблема была в следующем. Мало того, что сопротивление нити, было около 5 Ом, руль прогревался ОЧЕНЬ долго. Минут через 40 был еле теплым. Дак, когда руль нагрелся, теплота чувствовалась только в тех местах, в которых нить лежала. Решил переделать.
3 попытка. В руль добавил нихромовую нить толщиной около 0,5 мм. Канавки пришлось делать другие, т.к. те были глубокие. Теперь канавки сделал около 2 мм. Резал обычным канцелярским резаком. Все собрал, запустил. ВЕЩЬ! Сопротивление около 2,3 Ом. Разогревается в течении 5 минут до хорошего теплого состояния, за которое приятно держаться если только поехал. Ездил с ним так около недели. Все прекрасно, КРОМЕ того, что снова греет только там, где нить. Но спустя 20-25 минут, руль прогревался полностью, и даже специально ездил в перчатках кожаных, чтобы не было так горячо. Выключатель не предусмотрел. Ну все, с сопротивлением определился. Надо теперь накрутить на руль равномерно, кольцами, чтобы прогрев был равномерный.
4 попытка: (Не удачный вариант, надо переделать. Воспользуйтесь рекомендациями. У меня сопротивление 3,2 Ом, а надо 2,2 Ом. Смотреть 5-ю попытку через месяц, в конце февраля) Вроде бы все понятно, что и как делать, принялся делать все идеально. Проколы были, должен предусмотреть все и вся. Взял проволоку 0,3-0,35 мм (Сопротивление на 1 метр составило около 11 Ом). Накрутил на руль, все так же резал канцелярским ножом). Витки проволоки накрутил через каждые 2 см. И там где у руля спица, сделал небольшую змейку, так как там постоянно держусь руками. Заранее разметил метки, по которым буду делать небольшие надрезы, чтобы нихром держался, и не сместился, когда буду зашивать оплетку.
Подогрев руля своими руками!
Всем привет!
Давно обещаю выложить этот отчет))
И воооот этот день настал!
Начнем.
Для того, чтобы нам установить подогрев руля, используя нагревательную ленту, нам понадобится:
— собственно сам руль
— новая кожа на руль
— нагревательная лента (НЭ)
— медная фольга, для обжима НЭ
— провода
— заглушка рядом с кнопкой DSC
— кнопка ПТФ от 2115
— реле времени, в моем случае
— паяльник
— фишки, термоусадочные трубки
— прямые руки.
1й этап
Теперь по работе:
— снимаем руль, для этого снимаем подушку безопасности и отсоединяем разъемы мультируля и откручиваем руль головкой на 22
— откручиваем улитку и снимаем разъемы
— также снимаем заглушку рядом с кнопкой DSC
— несем домой.
Далее клеим НЭ, клеим так чтобы одна лента не касалась другой, т.е. чтоб была параллельной)))
Я у себя не использовал температурный датчик, так как использую реле времени.
После поклейки лент, нам нужно обжать концы лент медной фольгой и припаять к ним питающие провода.
Все припаяли и обматываем все пищевой пленкой, чтобы при пошиве руля не повредить НЭ.
Теперь соединяем соседние сегменты, припаиваем к «+» фишку «папа», а «-» подготавливаем к тому, чтобы прикрутить его к массе на руле)
Руль пока откладываем в сторону, пусть чуть проклеется) и в этот же момент закидываем новую кожу в теплую воду, чтобы отмокла и стала более податливая)
Берем улитку, видим что на разъеме подушки безопасности есть 2 свободных контакта) туда и подключимся.
Припаиваем провода, объединяем их в один и припаиваем туда фишку «мама».

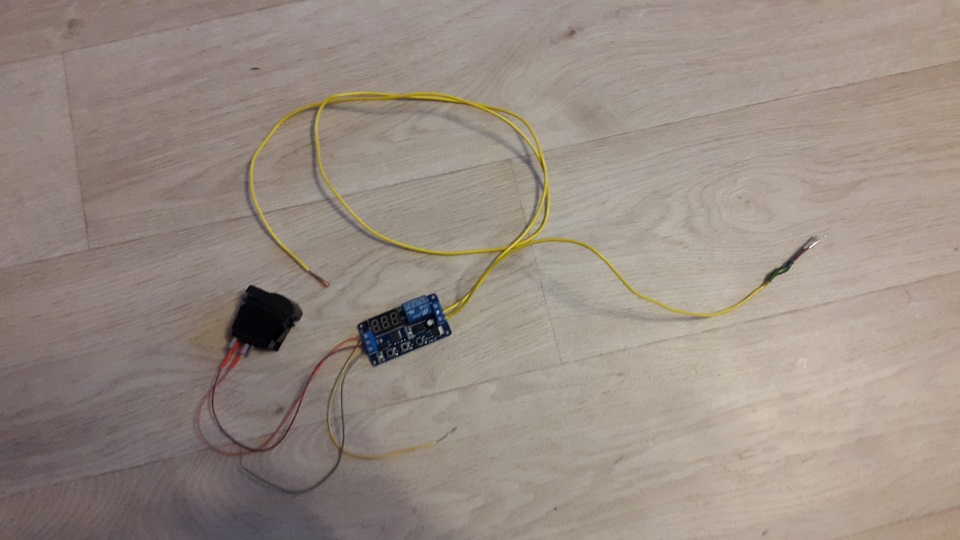

Теперь про мое замечательное реле)))
Питание на него я буду брать от «+» с кнопки подогрева пассажирского сидения, его же беру и на питание обогрева руля. Реле управляется разъемом АСС, сюда я «+» подаю в разрыв через мою самодельную кнопку.
Кнопка ПТФ от 2115 была с фиксацией, мне надо без, дело одной секунды, там есть металлическая пружинка, мы ее убираем и вуаля, кнопка без фиксации.
Теперь осталось только нанести гравировку на кнопку и будет шик) Кстати в кнопке для подсветки использованы светодиоды! порадовало) они были успешно перепаяны, подсветка белая, при включении обогрева, подсветка тухнет и загорается индикация обогрева синего цвета) все благодаря реле))) все в тему подсветки всего салона)
Что то я отвлекся… идем дальше
Нам нужно провести питание к улитке, для этого нужно допиновать разъем улитки) кто-то берет контакты от флоппика, у меня валялись от старых кнопок с руля) берем 2 контакта и припаиваем 2 проводочка, припаиваем к ним питающий провод который пойдет к реле.
Все готово) теперь мчим домой и занимаемся уроками шитья.
Скажу в кратце, сначала фиксируем оплетку на руле — можно нитками, можно стяжками. и продеваем нить на стыке сплошной и перфорированной кожи и начинаем сшивать, также с остальными участками, в инструкции все понятно описано)
Закончили с рулем, берем все прибамбасы и идем в авто)
Сначала вставляем подготовленные пины в разъем улитки
Потом прикручиваем руль и подключаем нашу доп проводку к заводской.
Выставляем время на реле и радуемся теплому рулю)
Пока поставил на 3 минуты, греется быстро буквально через минуту уже чувствуешь разницу с остальной частью руля.
Будут вопросы обращайтесь, отвечу — пока все в памяти)
Ну и фото чистой машинки на последок)
Фух… задолбался шлепать по клаве… Всем спасибо за внимание, особенно тем, кто до сюда дочитал) Удачи на дорогах!
Какие бывают подогревы для руля и как установить самому
..Для тех, кто хочет все знать и любит все делать своими руками..
(если не собираетесь ставить самостоятельно, читать не нужно. Просто обратитесь в установочные центры)
Типы подогревов руля, или как сделать своими руками
красуговая намотка
Самый простой способ, который приходит в голову, при изготовлении теплого руля, взять проволоку или провод и намотать вокруг обода руля.
Проволока, являясь проводником, при прохождении через нее тока, начинает греться и отдавать тепло. Но какую проволоку или провод выбрать? Вариантов материала много, но неименными остаются базовые физические параметры теплоотдачи.
12В напряжение бортовой сети автомобиля
40-50Вт это оптимальная мощность теплоотдачи, при которой рукам комфортно. Следует заметить, что при такой мощности динамика отдачи тепла следующая: примерно через 30-40 секунд холодный руль ощутимо теплеет, а к концу второй минуты выходит на температуру 45-50 градусов, которая комфортна для рук. Относительно дальнейшего перегрева можно не опасаться, так как на этой границе температур рассеиваемая мощность сравняется с потребляемой мощностью и больше вырасти не может.
Если вернуться к расчетам, то зная мощность и напряжение можно посчитать ток цепи:
I=P/U, т.е. в нашем случае
I=4A
Много это или мало? К этому вернемся позже, когда дойдем до подключения.
Но зато опять по формуле из школьных учебников можно рассчитать сопротивление цепи:
Сколько понадобится греющего провода?
Длина окружности руля около 110-120см, т.е. при шаге витка в 2см, нам понадобится 60 витков. Обхват руля, т.е. длина одного витка около 10см, т.о. в грубом приближении нам нужно 5-6 метров греющего провода.
К чему все эти физические расчеты? К тому, что бы правильно выбрать греющий провод
Вариантов несколько:
Тонкая медная проволока.
Найти ее достаточно просто и с ее помощью можно почти бесплатно сделать обогрев рулевого колеса.. Можно снять изоляцию с многожильного бытового электро провода и вытащить одну жилу или купить в магазине радиодеталей. Но, не зная точного сечения каждой нити в проводе легко прогадать в теплоотдаче. Самый простой способ проверить намотать эти же 5-6м на черенок от лопаты с шагом 2 см, подключить от аккумулятора и через 1-2 попробовать тактильно. Если греет слишком сильно, то сечение большое. В этом случае можно попробовать намотать с меньшим шагом (например 1 см) и проверить. Но нужно иметь ввиду, что длина возрастет обратно пропорционально шагу (в нашем случае будет 10-12м). Если же греет слабо, то наоборот нужно сделать шаг витка больше.
Медной проволоке можно отдать первое место по простоте и дешевизне, но не по надежности.
Первый ее главный недостаток, в том, что медь в контакте с кислородом окисляется. Многие автоэлектрики сталкивались с прогнившей проводкой в автомобиле. И это бывает не только в совсем древних автомобилях, а на машинах которым едва исполнилось 10 лет. Для кого-то 10 лет это уже древний автомобиль, но проводка там в косе и в ПВХ изоляции. А на руле одна тонкая нить (толщина медной проволоки будет несколько сотых долей миллиметра), которая даже под кожаной оплеткой будет местами контактировать с кислородом, просто потому, что натуральная кожа это дышащий материал. В общем, практика показывает, что такие рули долго не живут и более надежна нихромовая нить.
Нихромовая проволока.
И это более предпочтительный материал, т.к. он не окисляется и обладает большим удельным сопротивлением. Большее удельное сопротивление значит, что для получения нужных параметров нам нужен будет нихром большего сечения чем медная проволока, а значит и более прочный. Для получения нужных электрических характеристик понадобится нихромовая проволока сечением 0.5-1 мм2.
А дальше принцип как у меди, мотаем по ободу с нужным шагом.
Из минусов этого варианта стоит указать то, что нихром нужного сечения малым метражом найти сложнее, чем медь, и второй недостаток, это большая толщина. Дело в том, что при последующей перетяжке в кожу, проволока диаметром 1 мм будет проступать из-под кожи. Поэтому используйте этот вариант, если Вам «не до эстетики» или не забудьте сделать канавки (подробнее смотрите далее) либо используйте подложку под кожу.
Следующий вариант – достать греющий провод из нагревательного элемента подогрева сидения.
Он туда вшит обычной нитью и распоров ее, можно легко достать греющий провод и также намотать его на обод руля.
Но в этом случае мы получим провод в ПВХ изоляции толщиной 1.5-2мм, что хорошо с точки зрения надежности, но очень усложняет работу по перетяжке в кожу. Единственное решение вырезать аккуратно канавки в руле (что само по себе уже достаточно трудоемко), уложить в них греющий провод и заполнить оставшиеся неровности герметиком либо эластичной шпаклевкой. Можете выбрать этот вариант, если Вы упорный по природе и у Вас много свободного времени.
Все, что описано выше, это различные вариации круговой намотки греющего провода. Далее принципиально иные типы греющих элементов.
Второй тип подогрева рулевого колеса это подогрев на основе углеродной ленты
Вообще углеволокно и углеродная ткань это хороший современный материал, и в сочетании с эпоксидными составами из нее получаются легкие, прочные и красивые детали. Но, электротехнические характеристики углеродной ленты весьма специфичны. Первое, на что есть смысл обратить внимание это на толщину (обычно около 1мм). На самом деле с точки зрения монтажа под кожаную оплетку 1мм это очень много. Т.е. если руль был в коже, даже если машина новая эту оплетку придется выкинуть, т.к. она уже не сойдется. И мастеру по коже придется приложить большие усилия, чтобы придать правильную округлую форму рулю после монтажа таких лент.
И есть еще второй серьезный недостаток – низкое сопротивление углеволокна. В автомобиле низкое сопротивление означает высокий ток. Почему это плохо будет понятно дальше, при разборе вариантов подключения, но можно добавить, что это делает не возможным использование данного типа греющего элемента с электронными блоками подогрева руля (токовыми трансформаторами) снижающими нагрузку на подрулевой элемент (улитку). А такое снижение нагрузки необходимо в целях безопасности на 80% автомобилей.
Третий тип подогрева руля это готовые эластичные нагревательные элементы
Это готовое решение, требующее минимальных затрат сил и времени. Элементы идут на клейкой основе и натягиваются на руль, принимая его форму.
Они бывают разной ширины от 5 до 9см и обхватывают практически любую поверхность рулевого колеса. Толщина менее 100 микрон, поэтому если подогрев ставится на новый автомобиль с хорошей кожей на рулевом колесе, ее достаточно расплести и заплести после установки подогрева. Ничего не будет проступать. Руль с таким подогревом и без него внешне отличить не возможно. Комплектов таких много разных размеров, с электроникой и без и мы позже рассмотрим, зачем нужна эта электроника.
Подключение подогрева руля
Выбрать подогрев для руля это пол дела. Дальше нужно его подключить.
Часто возникают ситуации, когда автомобилист сделает серьезную работу по установке нагревательных элементов в руль, затянет кожаной оплеткой, неважно сам или с помощью портного, и потом, начав подключать, понимает, что не получается! Не те элементы поставил! Поэтому процесс подключения лучше начать именно с электрической части Вашего автомобиля. Все автомобили индивидуальны, и нужно понять, можно ли подключить обогрев руля именно на Вашем авто. Единственным препятствием этому может служить подрулевой элемент, в простонародье Улитка.
Раньше в машинах для передачи тока для клаксона ставили медные скользящие контакты, которые позволяли передать ток при любом положении руля.
На такие машины можно поставить любой тип подогрева руля, но беда в том, что таких машин почти не осталось. С девяностых годов автопроизводители стали добавлять в рули подушки безопасности, а после мультимедиа и круиз контроль, и понадобилось более безопасное и функциональное решение.
Все это названия основного элемента, через который производится подключение подогрева руля.
Выглядит улитка обычно так, как на фото.
Находится этот элемент непосредственно под рулем. При снятии и обратной установке улитки нельзя ее проворачивать, т.к. при установке улитке смещенной на оборот, при повороте руля лента порвется. Кроме того зачастую улитка совмещена с датчиком положения руля, и его смещение может привести к необходимости калибровки последнего.
Внутри корпуса улитки находится гибкая лента с токопроводящими дорожками. Лент может быть несколько. Часть дорожек используется для работы подушек безопасности, часть для систем мультимедиа, и часть не задействована (80% а\м). Именно эти резервные дорожки и используются для запитывания подогрева руля. Что бы подключиться к ним, используют специальные пины, которые подходят на большинство автомобилей.
Так вот, вернувшись к подключению.. нам важно, чтобы в шлейфе оказались свободные дорожки, и чем больше, тем лучше. Почему лучше много? Потому что шлейф не рассчитан на большой ток и при подаче даже нескольких ампер по одной дорожке она неминуемо начнет греться, и выйдет из строя. Поэтому есть 2 способа выйти из этой ситуации. Первый – пропустить ток сразу по нескольким дорожкам, распределив тепло по площади, либо второй способ – понизить ток с помощью электронного модуля подогрева руля.
Для одной типовой дорожки шириной около 1мм безопасным считается ток до 1А.
Таким образом, если мы хотим подать 4А, а именно такой ток мы изначально рассчитали, нужен для питания подогрева руля, нам нужно 4 дорожки на +12В и 4 дорожки на минус. На многих машинах на рулевом валу есть хорошая масса и минус можно взять с нее. В этом случае будет достаточно просто 4 свободных дорожки. Проблема в том, что они есть на 10-20% автомобилей. На других одна, две, или, бывает вообще нет. И в этом случае нужно использовать комплекты обогрева руля с электроникой.
Электронный модуль подогрева руля
Блок управления или электронный модуль для обогрева рулевого колеса это повышающий преобразователь напряжения, задача которого снизить нагрузку на подрулевой шлейф (улитку) и защитить ее от перегрева. Дело в том, что тонкие проводники шлейфа руля греются при прохождении высокого тока (а не напряжения!). И лучший способ понизить этот ток без потери мощности это повысить напряжение, подаваемое на руль.
На практике, подымая напряжение с 12-14В до 33-33В, ток снижается пропорционально примерно в 2,5 раза. Это позволяет не опасаться за перегрев тонкого токопроводящего шлейфа в руле автомобиля.
Есть много разных типов таких модулей, отличаются они мощность, корпусом (металл пластик), наличием регулировки и надежностью. Вы можете самостоятельно найти подобное решение на АлиЭкспресс или в магазинах электроники. Главные критерии – это должен быть преобразователь постоянного напряжения 12-15В в более высокое 33-36В, с мощностью не менее 50Вт. Обратите внимание, что нельзя подключить такой преобразователь напряжения со стандартным (низкоомным ) нагревательным элементам – эффект будет обратным ток возрастет. Для подобных преобразователей напряжений нужны специальные нагревательные элементы с сопротивлением порядка 25-40 (Ом)
Получившаяся электрическая цепь никак не пересекается со штатной информационной шиной автомобиля и поэтому не требует никакой адаптации не зависимо от того простой автомобиль или «навороченный» в плане электроники.
Подключение к питанию должно производиться через цепь зажигания. Необходимо проверить, что питание пропадает при выключении и засыпании автомобиля. Использование предохранителя при подключении обязательно!
Для полной установки подогрева руля на Ваш автомобиль понадобятся навыки электрика и портного. Ниже можно прочитать про основные действия электрика при подключении. Перетяжка рулевого колеса в кожу это отдельная история, которая шире рамок этой статьи и мы ей пока опустим.
Весь процесс подключения подогрева руля выглядит примерно следующим образом:
— Снимается клемма с аккумулятора. В некоторых машинах их 2. Нужно понимать, что при этом могут сбиться некоторые настройки, например мультимедиа и время.
— Перед снятием руля нужно проверить, что колеса автомобиля стоят прямо. Далее, снимается крышка клаксона. Как правила по бокам или снизу в руле есть технологические отверстия. Через них откручиваются винты или шлицевой отверткой отжимаются спицы. Реже (например, на Land Rover) нужно за эти спицы потянуть (такой крючок легко изготовить, загнув конец спицы).
С обратной стороны подушки безопасности будет разъем желтого цвета, и чтобы отсоединить его от пиропатрона, нужно сначала поднять тонкой шлицевой отверткой на нем стопор. Сам айрбэг лучше отложить в сторону, патроном вниз. Если Вы отсоедините подушку безопасности, не сняв предварительно клемму аккумулятора, в память автомобиля запишется ошибка и на панели приборов появится оранжевый символ. На части машин эта ошибка может исчезнуть сама, но в большинстве случаев стирается через лаунч или автомобильный компьютер.
— Отсоединив все разъемы нужно открутить центральную гайку или болт. Иногда она закисает, и приходится приложить большое усилие. Саму гайку лучше открутить не до конца, а оставить 2-3 витка, сдернуть руль с вала и только потом открутить полностью. До снятия на стыке руля с валом на шлицах поставьте метку, чтобы при установке руль не стал криво.
— Сняв рулевое колесо, Вы увидите подрулевой элемент (улитку). Ее нельзя проворачивать.
— Далее руль передается на перетяжку с установкой подогрева.
— В машине нужно найти цепь зажигания, и через предохранитель подать питание на кнопку включения подогрева руля, далее на блок управления обогревом, если он предусмотрен, и в разъем с тыльной стороны улитки.
Если Вам хватило терпения, и Вы дочитали до этого текста, то наверняка поняли, что установить подогрев руля своими руками можно, но это процесс, требующий аккуратности, внимательности и свободного времени. Поэтому знайте, никогда не поздно обратиться в установочный центр в Москве, СПб, и других городах, где Вам выполнят подключение.
Стоимость работ варьируется от 9000 до 25000р в зависимости от города и автомобиля. При желании можно отдельно купить комплект для самостоятельной установки теплого руля. Цена на такие комплекты от 2000 до 6000р. Во все комплекты вложена инструкция. В разделе применяемость можно увидеть фотоотчет по установке на некоторые модели.
