Как сделать подставку для монитора
Подставка под монитор / место для ноутбука
До и после
Продолжение под катом.

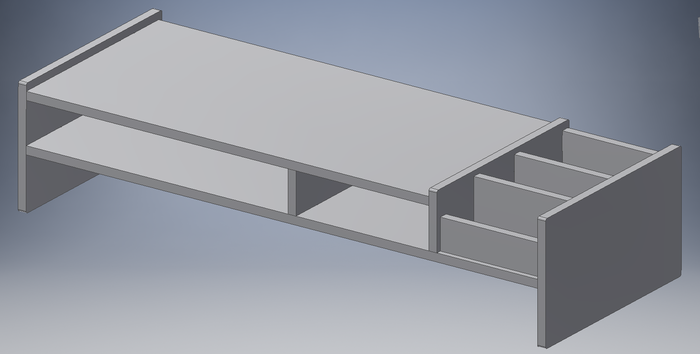

Чертеж
У меня в институте был курс Инженерной графики, но похоже я из него ничего не вынес. Я специально не стал перечерчивать начисто перед публикацией, чтобы был виден мой напряженный мыслительный процесс.
Радиус скругления на задней стенке не указан, а также некоторые моменты изменились в ходе работы.
Разметка
Под руку попалась часть старого шкафа. К сожалению, циркуля дома не нашлось, пришлось работать тем, что есть в наличии (именно поэтому я не стал обозначать радиус на чертеже). На фото — подбор оптимального «лекала».
Резка
Для проведения работ с женой было согласовано время — день уборки. Пленка удерживает 90% мусора, но все же пройтись пылесосом после пыльной работы необходимо.
Просверлил отверстия
Процесс резки не заснят — я был занят резкой. Изделие в сборке:
Прорези на боковых стенках — для проводов:
Прорезь сзади — для вентиляции:
На этом все, благодарю за внимание, надеюсь моё упражнение выходного дня натолкнет кого-нибудь на новые идеи, рассчитываю услышать конструктивную критику.
Подставка для монитора
Большое значение приобретает комфорт работы за компьютером. И мне не хватает стандартной высоты ножки монитора. Как будто все они сделаны невысокими азиатами для невысоких азиатов. Но вот монитор с регулировкой высоты стоит дороговато. Монитор долго стоят на книгах (книги простите). Случайно увидел на глобальной барахолке подставку для монитора. Выбор большой, но из-за кармашков понравилась та, что на фото ниже. Но приехало изделие из 8 мм ПВХ. Если приглядеться на фото видно как подставка прогибается. На деле все ещё хуже. Погрустив немного вспомнил про то, что инженеры просто так не сдаются.
Подставка под монитор была удобной, проблема только в материале. Выбрал березовую фанеру 8мм без фенолов, тактильные ощущения и запах очень приятные. Ну и готовый результат сфотографирован на ЧПУ. В Алматы, у той конторы, где резал есть объявление на них, но там уже развернули кармашки под правшей. Кому интересно как делалось или уже готовая УПшка пишите в комментариях. Адаптированно для фрезы 3мм компрессионной и сборки шип паз, держится и без клея, просто все туго собирается.
Надеюсь, ты не инженером работаешь. Вместо 1 детали по центру невидимой ты загеморроился на пару дней.
Полку хотелось дополнительную? Или что еще помешало купить универсальную ногу?
На алиэкспрессе есть готовое решение за чуть больше тысячи
Я вот так себе монитор поднял.
монитор должен находиться ниже уровня глаз. Стоя работаете?
а просто развернуть подставку?
За ±600р покупается кусок фанеры/дсп и распиливается ножовкой/электролобзиком, после чего сажается на маленькие металлические уголки и саморезы либо клей(+100р), получается то же самое и в три раза дешевле, по времени такая полочка с нуля собирается часа за 3 при наличии точный размеров ширины/высоты/длинны. Я таким макаром всю мебель себе сам собираю, получается очень даже прилично и в РАЗЫ дешевле магазинной
А можете модель или чертеж скинуть, чтобы можно было на ЧПУ порезать?
Мой совет: не ограничивайтесь копированием идей, создавайте сами. Я думаю, пару дней проектирования и модель полки была бы более эргономичней для ваших нужд.
скинь куда нибудь в мой пост где заказывал, плиз)
ну и че по деньгам вышло? фанеру самому надо покупать или где пилят, там уже есть?
как вы заманали зеленисты херовы.
По низней поверхности нижней полки хорошо бы еще реечку по центру для жесткости — на первой фотографии полка как-будто уже прогнулась.
Китай не сможет скопировать теслу!
Нашли друг друга
Родители
Огромная мигающая надпись СКАЧАТЬ БЕСПЛАТНО а над ней скопированный текст запроса в гугле, слово в слово. Ниже комментарии:
— Искал по всему интернету, нашёл только здесь! СПАСИБО
— Качайте все! Всё работает.
— Уважуха ваще, всем качать!
Гранитная крошка
Сила воли против алкоголя
Дык тут все просто, тут загнул, там отрезал.
Яндекс читает ваши пуш сообщения на Android. Поймал с поличным!
Расскажу как так вышло, пруфы прикладываю. Пост вышел объемный.
Небольшая предистория: Лежу, смотрю юутб, друг пишет сообщения в телеграмме, слышу уведомления на телефоне, к телефону не притрагиваюсь. Спустя пару минут открыл телеграмм на ноутбуке и прочитал сообщения которые прислал друг.
Все сообщения от друга про кондей, на дворе 19 декабря. Запомним это. Двигаемся дальше:
Продолжаем общаться, он уточняет какие цены в моём городе, и за какую цену установил этим летом. В этот момент я ничего не гуглил, фоном продолжил смотреть ютуб. Когда вёл диалог пушы на телефон не приходили.
На ютубе нашел интересный зарубежный ролик, решил воспользоваться переводчиком видео яндекс браузера. Яндекс браузер использую только для просмотров зарубежных видеороликов, ну и проверять у кого тупит сервис по обходу блокировок. В браузере не логинился, данные с хрома не переносил, никаких разрешений не выдавал.
«Похвалил яндекс браузер за новую фишку»
Закрываю вкладку, собираюсь выходить из браузера и тут внезапно увидел рекламу кондиционеров.
Э, как? В системе macos убрал разрешения на все следилки и аналитику, антивирус и подобный софт не установлен, VPN тоже. Павел Дуров решил сливать переписку яндексу? Маловероятно и не хочется в это верить. Может яндекс браузер висит в фоне и читает всё что происходит? Вполне вероятно, но на макоси с дикой паранойей? Это уже на грани фантастики. Я точно помню что ничего не разрешал яндекс браузеру, решил проверить на всякий случай разрешения и фоновые процессы. Как видим процесс мертвый ибо закрыл браузер, разрешений на захват экрана не имеется. Прикладываю скриншоты аналитики итд.
Начал подозревать телеграмм, погуглив выяснил что он белый и пушистый, но все равно в поле подозрения. Может эппл сливает? Гугл пишет что сливает, но совсем не те данные.
Мой взгляд падает на телефон, много историй как он прослушивает и выдает рекламу, но как именно не пишут. Тут меня осенило, ведь на телефоне huawei яндекс установлен как помощник.
Решил провести эксперимент, воссоздать те же условия и посмотреть откуда растут корни.
Друг прислал сообщения где сильно выражены ключевые слова.
В это время телега на ноутбуке была закрытой а не свернутой. На телефон приходили уведомления.
Не стал дожидаться 10 минут, решил запустить браузер и что мы видим? Рекламу киа.
Решил перезапустить браузер, открываю снова, и что мы видим? Рекламу хендая!!
Вот полноразмерные скриншоты:
Вывод? Со 100% уверенностью яндекс читает пуш сообщения, анализирует ключевые фразы чтобы показать рекламу. Общаетесь в телеге в надежде что вас никто не «слушает», но вас «слушает» приложение яндекса, конфиденциальность, приватность? Не, не слышали. А что если яндекс хранит все текстовые пуш сообщения и в один момент могут оказаться не в тех руках? Например утечка, сбор компромата против вас.
Политика яндекса такая, греби бабки насколько это возможно, пока не запретили.
Старое фото
У нас с мужем сегодня сорокалетний юбилей свадьбы.И давно,и как бы недавно.Это наше первое,немного предсвадебное фото.Мне 18,ему 22.
Создаем амбиграмму
Ну как так!
Круто, очень современно, модно и прогрессивно. А теперь давайте Мухаммеда, а я засеку секундомер, сколько вы проживете.
Печальное.
Девушка позирует в квартире, 1998 год.
Бомж, нашедший на свалке игровую приставку к телевизору.
Россия. Московская область. Ногинск. 5 марта 1998 год.
Андрей Губин со своими поклонницами. Челябинск, 1999 год.
Свадьба Юрия Стыцковского («Каламбур» и «Маски-шоу») и Эвелины Блёданс («Маски-шоу»), 1993 год.
Непередаваемые эмоции от встречи с кумирами.
На концерте «Rammstein» в Питере, 19 ноября 2001 год.
Пара отдыхает в пригороде Москвы, 1992 год.
Сотрудник ГАИ фотографируется с легендой советского кино Юрием Никулиным, позади улыбается Марк Рудинштейн. Россия, середина 1990-х.
Реклама радиотелефонов от «Билайн», 1998 год.
Артистка в гримёрке перед выступлением в гостинице «Интурист». Москва, 1990 год.
Певица Натали со своей мамой Людмилой Павловной, 1990-е годы.
Девушки торгуют матрёшками На Арбате. Москва, 1990 год.
В пути на гастроли.
Участники группы Hi-Fi проходят зону таможенного контроля, 1990-е годы.
Москвичи выстраиваются в очередь перед ящиками с фруктами и овощами, а молодая девушка несет новогоднюю елку. 24 декабря 1990 год.
Молодые люди танцуют на дискотеке «У ЛИС’Са». Москва, 1992 год.
На съёмочной площадке передачи О.С.П. – студия в гостях Сева Новгородцев, 1997 год.
14 декабря 1996 года на телеканале «ТВ-6» вышел первый выпуск юмористической программы «О.С.П.-студия».
Концепция «О.С.П.» возникла в рамках передачи «Раз в неделю», выходившей в 1995—1996 годах на «ТВ-6», как «Отдел сумасшедших проектов» (начальник — Александр Толоконников). При этом относительно расшифровки первых трёх букв названия единого мнения среди коллектива не было, упоминались варианты «Очень смешное представление», «Очень смешная передача», «Опять стакан полный», «Опасные сумасшедшие приехали», «Они спасли программу», «Очень смышлёные подростки», «Очень смелые парни» (что звучало не совсем корректно в связи с присутствием в программе Татьяны Лазаревой).
Программа включала пародии на различные телепередачи и песни. Задумка была одобрена Иваном Демидовым (который на тот момент был заместителем генерального директора «ТВ-6»).
После раскола коллектива «Раз в неделю» ряд сотрудников «Отдела» продолжил сотрудничество с «ТВ-6», выпуская спортивно-юмористическую программу «Назло рекордам!?».
Пик популярности передачи пришёлся на 1998 год, когда создатели шоу выпустили юмористический телесериал «33 квадратных метра», имевший ряд продолжений — «Дачные истории», «Снова 33 квадратных метра», «Вне родных квадратных метров» и др. Тогда же произошёл конфликт, связанный с финансовыми и творческими разногласиями. Коллектив передачи месяцами не получал зарплату.
В период существования программы на канале «ТВ-6» случаев цензуры сюжетов передачи практически не было, преимуществом данного телеканала авторы передачи называли то, что он давал им «полную свободу». Одним из немногих примеров был случай, когда в период сексуального скандала, связанного с показом по государственному телевидению компрометирующей видеозаписи генпрокурора Скуратова, было принято решение не показывать сюжет с Обществом Тупых, обсуждавшим его личность, но когда шумиха вокруг его имени утихла, авторы всё равно показали этот сюжет про него. После 2002 года ситуация несколько изменилась. По словам Лазаревой и Шаца, на «СТС» творческая группа программы сталкивалась с цензурой. В частности, один раз запретили показывать пародийную песню на мотив «Меня зовут Вова» в исполнении Сергея Белоголовцева.
Сами же авторы позиционировали «О.С.П.-студию» как программу мягкого, доброго, лёгкого и неагрессивного юмора.
Участник группы «Агата Кристи» Глеб Самойлов со своей поклонницей. Екатеринбург, 1997 год.
Нога подставка для монитора из подручных материалов
Восстановленный из нескольких неисправных 17″ монитор честно отработал несколько лет в качестве телевизора с внешним ТВ тюнером (5 лет назад это было выгоднее покупки ЖК телевизора), но пришло время и потребовался рабочий монитор некондиционного вида. Все бы хорошо, но вот нога опора за столько лет не сохранилась. Попробовал сделать ногу подставку из подручных материалов, что получилось смотрим ниже.
Как сделать ногу подставку для монитора своими руками
1. Для изготовления ноги использована трехслойная фанера от упаковочного ящика толщиной 6мм.
2. Для ноги — подставки потребуется всего три детали. Большая пластина высотой 29 см шириной в основании 32 см и верхней части 18 см. И две пластины опор шириной 23 см и высотой 7 см. Будущие заготовки нарисованы в произвольной форме с округлыми формами на листе фанеры. Для большей устойчивости на неровной поверхности на каждой пластине сформированы на краях ножки. Схема сборки простая. Пластины между собой будут соединены в паз.
3. Сначала выпиливаем лобзиком — электролобзиком большую пластину. Важно аккуратно выпилить пазы, их ширина должна быть чуть уже ширины фанеры, это необходимо для плотного соединения составных частей.
4. Выпиливаем опорные пластины. Тщательно размечаем глубины и ширину паза на одной пластине. Затем стягиваем пластины струбцинами и выпиливаем паз сразу на двух пластинах — это позволит получить два одинаковых паза.
5. Проверяем сборку ноги, если собранная конструкция стоит на ровной поверхности на 6 опорах, значит всё сделано правильно.
6. Размечаем и сверлим отверстия диаметром 4.5мм для крепления монитора к опоре, здесь лучше сделать трафарет отверстий для точного сверления.
7. Для облагораживания деталей ошкуриваем поверхности заготовок наждачной бумагой и закругляем верхние края. Можно покрыть сделанную своими руками конструкцию лаком или краской. Для творческих натур такая самодельная нога для монитора наверное находка для оригинального модинга по раскраске, встраивания в ногу например полок, динамиков, зарядников и т. п.
8. Закрепляем монитор на большой пластине при помощи четырех винтов. Проверяем устойчивость самоделки на рабочем месте, если все удовлетворяет, то подключаем кабели и работать! Чем не изобретение?
Держатель второго монитора для фотоаппарата своими руками
Бесшумный высокопроизводительный и малогабаритный системный блок, большой монитор с высоким разрешением, но столкнулся с неудобством при работе. Подставка монитора была высокой, возвышая экран на 10 см, поэтому при чтении текста в верхней части экрана приходилось подымать голову. Высота экрана в мониторе не регулировалась, а только угол наклона.
Требования к компьютерному рабочему месту ГОСТ Р 50923-96
Решил подойти с научной точки зрения к этому вопросу и ознакомился с требованиями ГОСТ Р 50923-96 «Дисплеи. Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения».
И сразу стало понятно, почему я испытывал при работе за компьютером дискомфорт. Оказалось, что верхняя рамка монитора должна быть расположена на уровне глаз оператора. На рисунке указаны и другие параметры, которые являются оптимальными для комфортной работы за компьютером. Эти требования соответствуют и европейским стандартам.
Как правильно подобрать подставку под монитор
Большую часть своего времени некоторые люди проводят за компьютером. Так что подставка под монитор все же еще остается востребованным дополнением к компьютерной технике. Поэтому производители стараются придумывать разные варианты подставок, чтобы удовлетворить даже самого взыскательного потребителя.
Если для вас предпочтительными критериями являются простота, надежность и низкая цена, стоит приобрести подставку из материала ДСП. Обычно такие изделия отличаются повышенной прочностью и позволяют выдерживать значительные нагрузки. Если же вам по душе стильные и высокотехнологичные модели, следует обратить внимание на подставки с модульной конструкцией. Они отличаются оригинальностью и современным дизайном. Подобные изделия обычно имеют трехуровневый регулятор высоты и боковые кармашки для офисных принадлежностей. В некоторых моделях даже есть лотки для бумаги.
Что касается подставок под монитор премиум-класса, то они даже могут выдерживать нагрузки более 30 кг. Нередко эти подставки оснащаются специальными выемками для кружек и дисков, ящичками для документации. Приспособления класса премиум обычно покоятся на противоскользящих и прорезиненных ножках.
Изготовление самодельной подставки
На монитор была дана двухлетняя гарантия, поэтому вносить изменения в конструкцию держателя, вырезав часть его стойки, не хотелось. Пришлось изготовить свою подставку.
Закрепить на обратной стороне монитора LG 22MK600 самодельную подставку можно было двумя способами: — к выступающему металлическому элементу с помощью двух винтов, к которому и крепилась штатная подставка, или с помощью четырех резьбовых отверстий по стандарту VESA 75×75.
Изготавливать самодельную подставку по стандарту VESA было нецелесообразно по двум причинам. Потребовалось бы больше материала и усложнение ее конструкции в связи с нахождением разъемов портов D-Sub и двух HDMI для подключения монитора к компьютеру ниже квадрата VESA для крепления.
Поэтому было принято решение крепить самодельную подставку к элементу для крепления штатной ноги. Расстояние в элементе между крепежными отверстиями с метрической резьбой М4 составляло 14 мм. Угол наклона монитора регулировался за счет вертикального поворота элемента в пределах 20°, что упрощало задачу.
Вместо традиционных клавиш в мониторе LG 22MK600 установлен джойстик, что оказалось очень удобно. Он расположен по центру снизу монитора и виден на фотографии в левом нижнем углу. Этот факт тоже необходимо было учесть при разработке конструкции подставки.
Вес монитора LG 22MK600 без штатной подставки составляет 2,3 кг, высота – 239 мм, ширина – 489 мм, толщина – 67 мм. Теперь собрана необходимая информация для конструирования и изготовления подставки.
Подставка для монитора своими руками
Самодельная подставка для монитора при поломке оригинальной может вам обойтись в сущие копейки. Для изготовления подставки для монитора своими руками вам понадобятся подручные материалы. Особенно хорошо, если таковые остались у вас после ремонта.
. Для начала вам необходимо определиться с размерами подставки. В данном случае все расчеты уже были сделаны. Вполне возможно, что вам их придется корректировать. Чтобы определиться с размерами будущей подставки используйте карандаш, бумагу и оргалит, прикладывая их и уточняя правильность собственных расчетов.
Кусок МДФ закрепите к основной стойке подставки, используя саморезы.
. В одном из кусков фанеры 8,5 х 8,5 см сделайте два отверстия под шайбы. Фанеру в данном проекте меньше указанной толщины не берите. Она просто может не выдержать нагрузки и сломаться.
. Измеряйте высоту столешницы, на которой будет устанавливаться подставка монитора. Один кусок фанеры с отверстиями закрепите в основании стойки, а второй на расстоянии равном высоте столешницы. Крепить куски фанеры вы можете просто при помощи прочного столярного клея. В данном случае для надежности были сделаны пазы для саморезов.
. В ранее сделанные отверстия подставки вставьте две шайбы, в них вкрутите болты. Шайбы позволят подставке крепиться надежнее, в нее же и будут упираться болты, не позволяя стойке монитора расшатываться.
. Закрепите к подставке сам монитор. Для этого используйте болты М4 длиной до 10 мм. Такие болты являются универсальными и подходят большинству мониторов.
Подставка для монитора готова, можете крепить ее к столу. Регулируйте прочность установки болтами.
Особенности конструкций
Для начала стоит разобрать все преимущества и недостатки настольных кронштейнов, чтобы вы определились, подойдет вам этот вариант или нет. Начнем с положительных моментов:
Конструкции просты в использовании и устанавливаются без привлечения специалистов
Можно выбрать оптимальное решение под любые цели, главное — понимать, как вы будете использовать оборудование
Современные изделия отличаются высокой подвижностью и обширным диапазоном настроек
Такие системы также можно регулировать, что немаловажно для обеспечения удобства использования
Что касается минусов, то есть несколько значимых аспектов:
Системы крепления монитора на столе больше подходят к современным интерьерам
Как сделать своими руками компьютерный стол
При создании компьютерного стола предстоит проделать следующие операции, придерживаясь которых вы без труда поймете как сделать компьютерный стол своими руками.
Выбор материала
Еще один важный момент — это выбор материала, из которого будет сделан стол для компьютера. Он должен быть прочным, чтобы в дальнейшем изделие прослужило длительное время. Часто применяются листы ДСП. Это недорогой материал, но в то же время он является прочным, износостойким.
Инструменты и подготовительные работы
Конечно, как выполнить стол своими руками можно посмотреть по фото, но если же вы решили сделать его самостоятельно, то тогда вы должны знать все нюансы.
Для процесса изготовления потребуются нужный инвентарь:
Вырезаем детали
Инструкция рекомендует сначала вырезать все необходимые детали для сборки. Для того чтобы собрать стол потребуются нужные элементы, которые можно заказать на мебельных фабриках или сделать самому:
Сборка
Когда все будет готово и детали будут вырезаны можно приступать к сборке всей конструкции. Как собрать стол этого вида? Все особенности этого процесса вы сможете узнать ниже.
Сборка компьютерного стола состоит из этапов:
После этого можно устанавливать готовую конструкцию в подготовленное место в комнате. Не забудьте все элементы стола нужно покрыть лаком. В итоге получается полноценный стол для компьютера, который выполнен самостоятельно. Конечно, весь процесс достаточно сложный и без дополнительных знаний тут никак не обойтись.
Сборка тумбы под системный блок Подставка под системный блок Прикручиваем заднюю стенку Крепежи для выдвижных полочек Крепим направляющие Приклеиваем шканты Кладем столешницу чтобы шканты попали в пазы Приклеивание кромковой ленты Готовый стол
Вердикт
На счёт кабелей — надо внимательно смотреть на то, что написано, а не на картинку. Я заказывал «with usb3» — в итоге пришло с одним usb3-кабелем и двумя usb2. А там есть with 2 usb3. Но не вижу особого смысла за usb3 гнаться — кабель длинный и на питание жесткого диска его не хватает, к примеру. Потому, если надо, лучше самому установить проверенные удлинители.
Подставка для монитора своими руками
Самодельная подставка для монитора при поломке оригинальной может вам обойтись в сущие копейки. Для изготовления подставки для монитора своими руками вам понадобятся подручные материалы. Особенно хорошо, если таковые остались у вас после ремонта.
. Для начала вам необходимо определиться с размерами подставки. В данном случае все расчеты уже были сделаны. Вполне возможно, что вам их придется корректировать. Чтобы определиться с размерами будущей подставки используйте карандаш, бумагу и оргалит, прикладывая их и уточняя правильность собственных расчетов.
Кусок МДФ закрепите к основной стойке подставки, используя саморезы.
. В одном из кусков фанеры 8,5 х 8,5 см сделайте два отверстия под шайбы. Фанеру в данном проекте меньше указанной толщины не берите. Она просто может не выдержать нагрузки и сломаться.
. Измеряйте высоту столешницы, на которой будет устанавливаться подставка монитора. Один кусок фанеры с отверстиями закрепите в основании стойки, а второй на расстоянии равном высоте столешницы. Крепить куски фанеры вы можете просто при помощи прочного столярного клея. В данном случае для надежности были сделаны пазы для саморезов.
. В ранее сделанные отверстия подставки вставьте две шайбы, в них вкрутите болты. Шайбы позволят подставке крепиться надежнее, в нее же и будут упираться болты, не позволяя стойке монитора расшатываться.
. Закрепите к подставке сам монитор. Для этого используйте болты М4 длиной до 10 мм. Такие болты являются универсальными и подходят большинству мониторов.
Подставка для монитора готова, можете крепить ее к столу. Регулируйте прочность установки болтами.
