Как сделать подставку для прожектора
Штатив под LED-прожекторы #4. Изготовление
В общем то, вчера вечером сделал штатив в металле. Кстати работы не так много было, как с тележкой. Тут все делали из металлопрофиля простые до жути. Только что и делай, режь, сверли, шлифуй, вари и пр. Но обо всем по порядку. Для начала взялся за основание. Нарезал заготовки по 600 мм в длину. Затем насверлил отверстий диаметром 9 мм. Потом прорезал по середине П-образные пазы

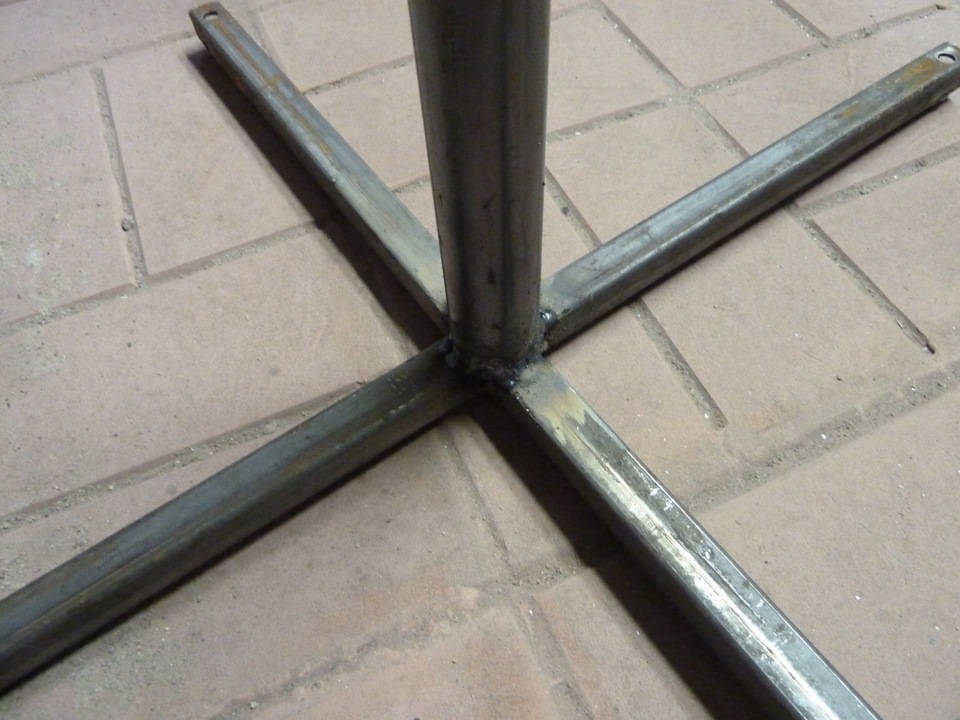

Далее варим и зачищаем. И вот основание готово.

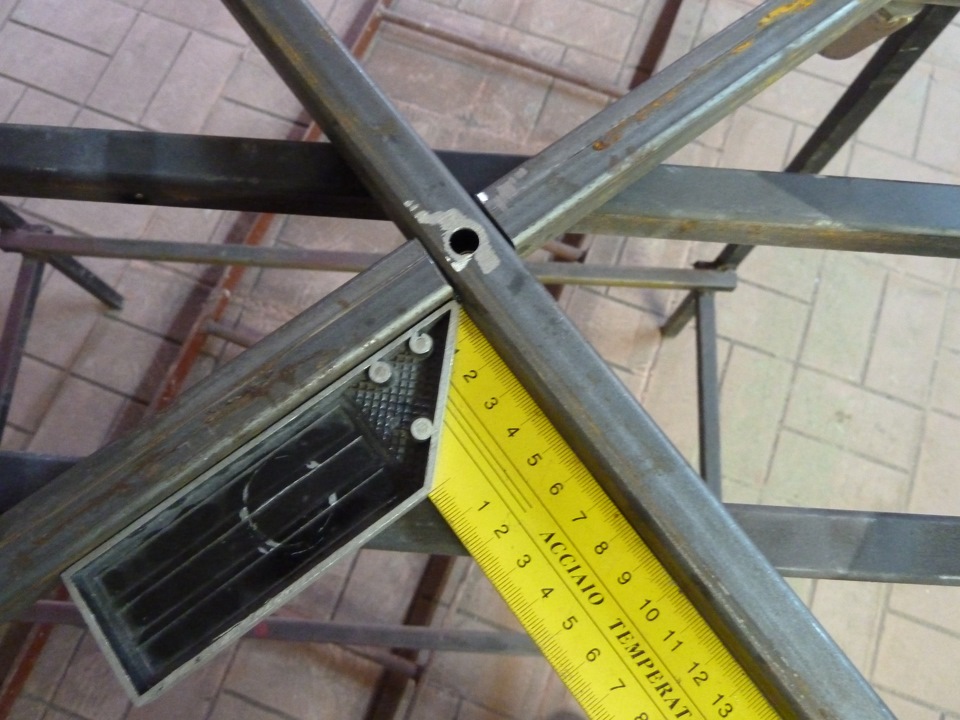

Теперь вварим в основание гайки М8

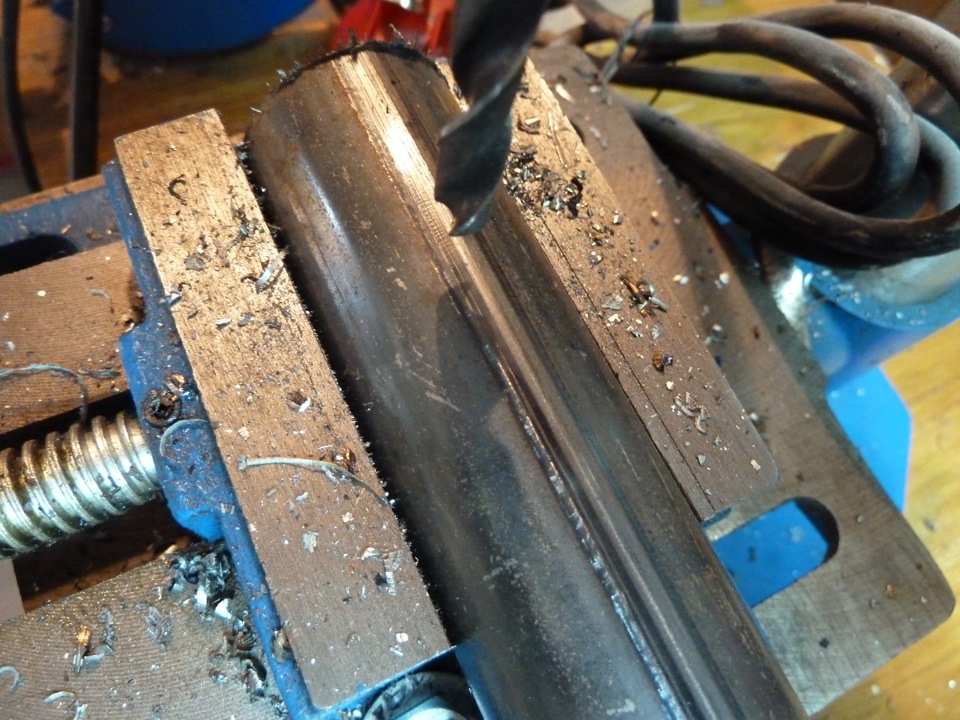

Теперь берем метровую трубу и сверлим отверстие диаметром 9 мм

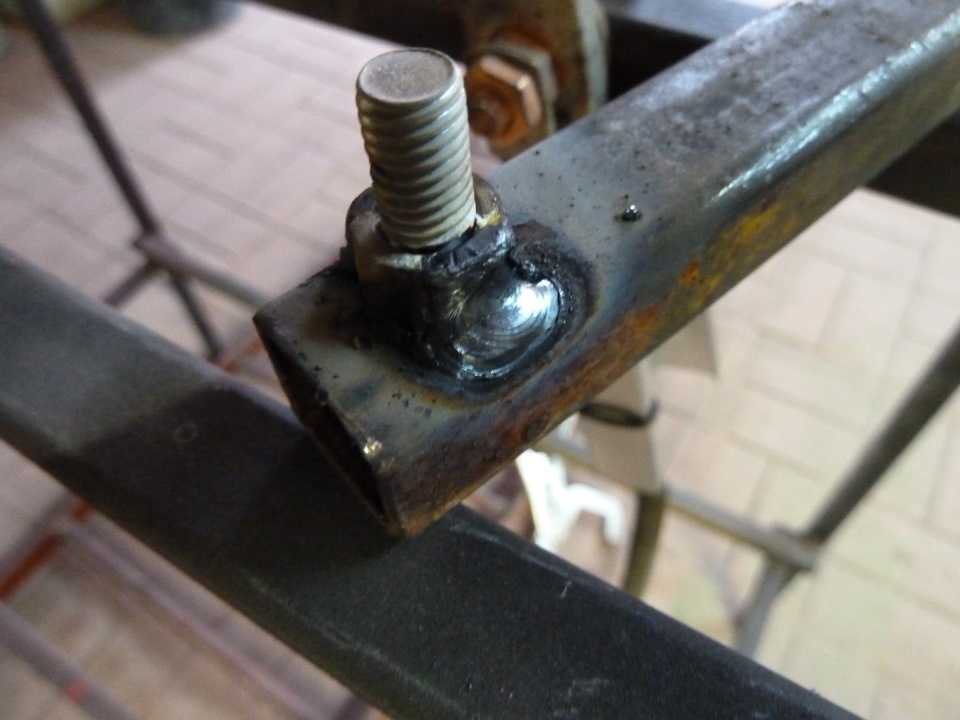

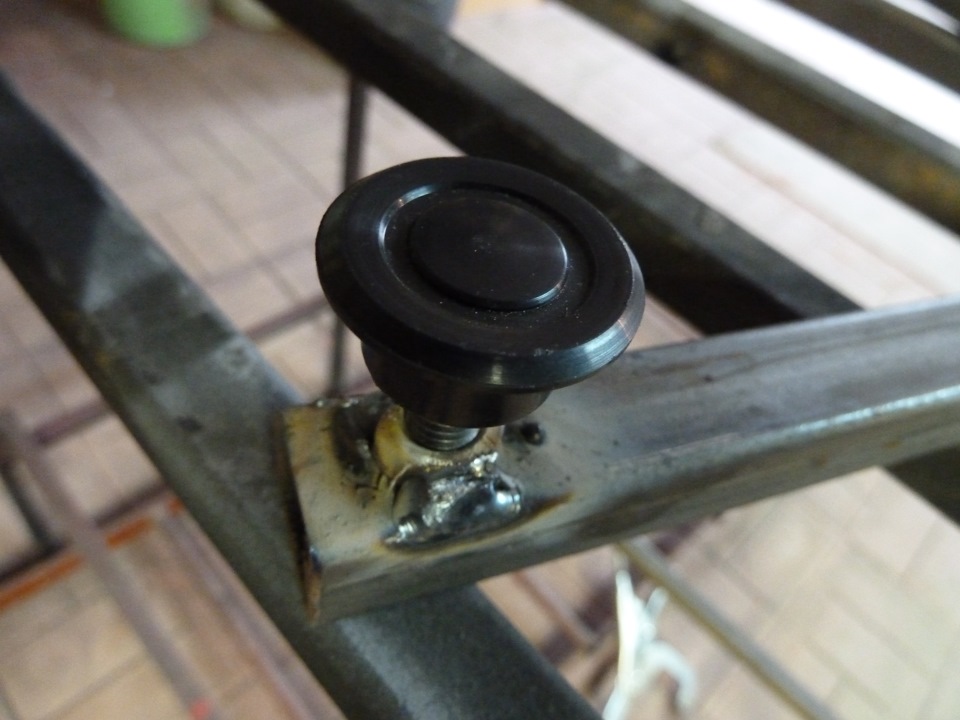

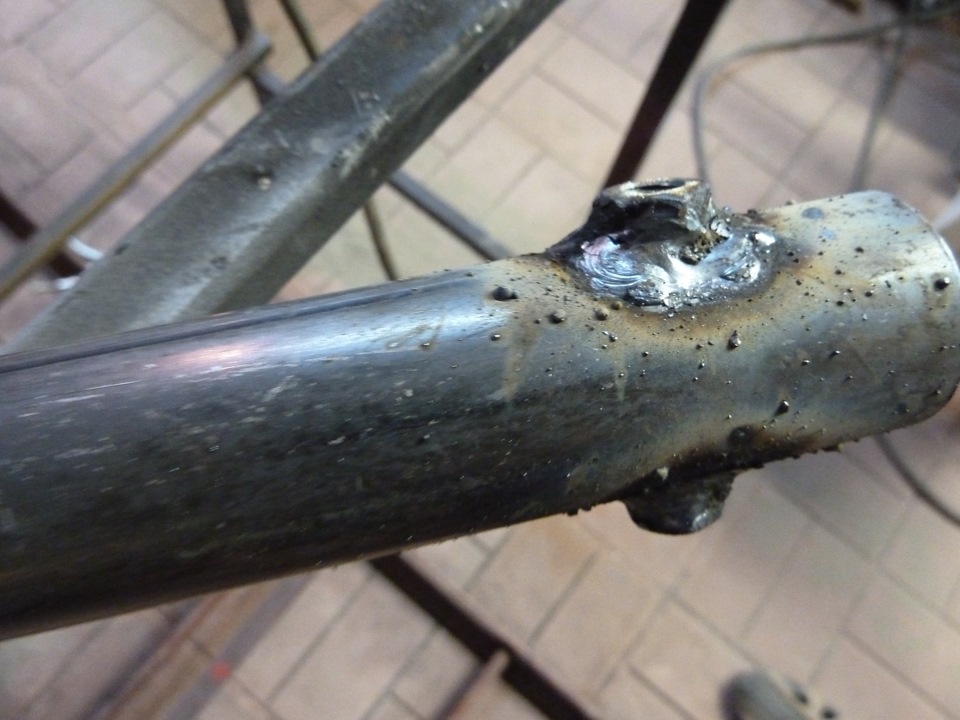

Далее берем болт и закрепляем его на трубе с помощью гаек М8 и обвариваем гайки

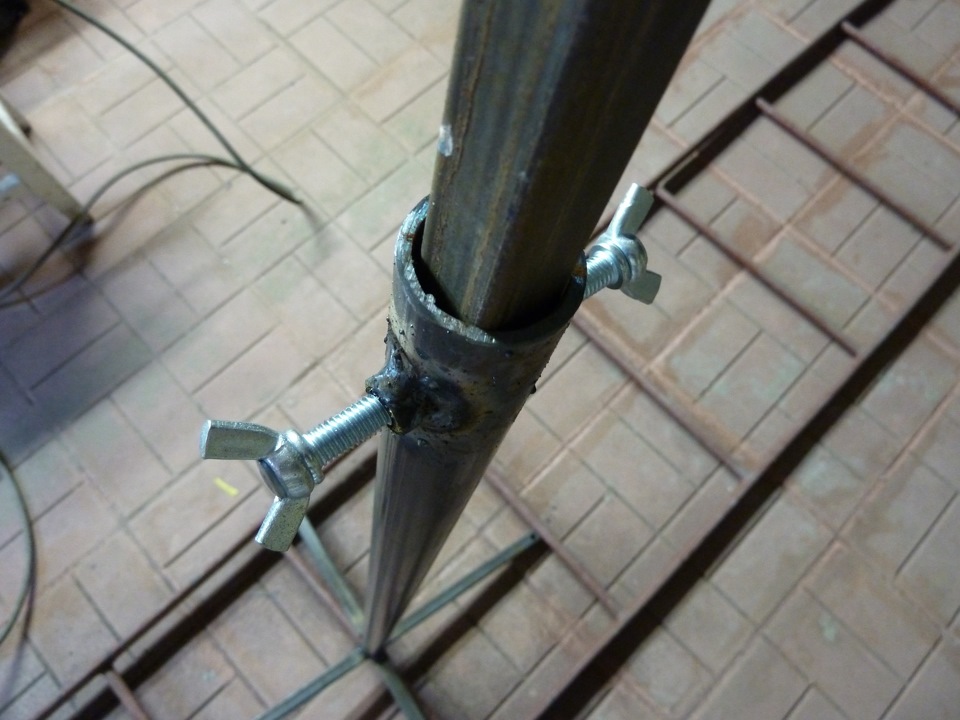

Теперь попробуем ввернуть барашки М8
Затем нам нужно приварить трубу к основанию, что собственно и сделали

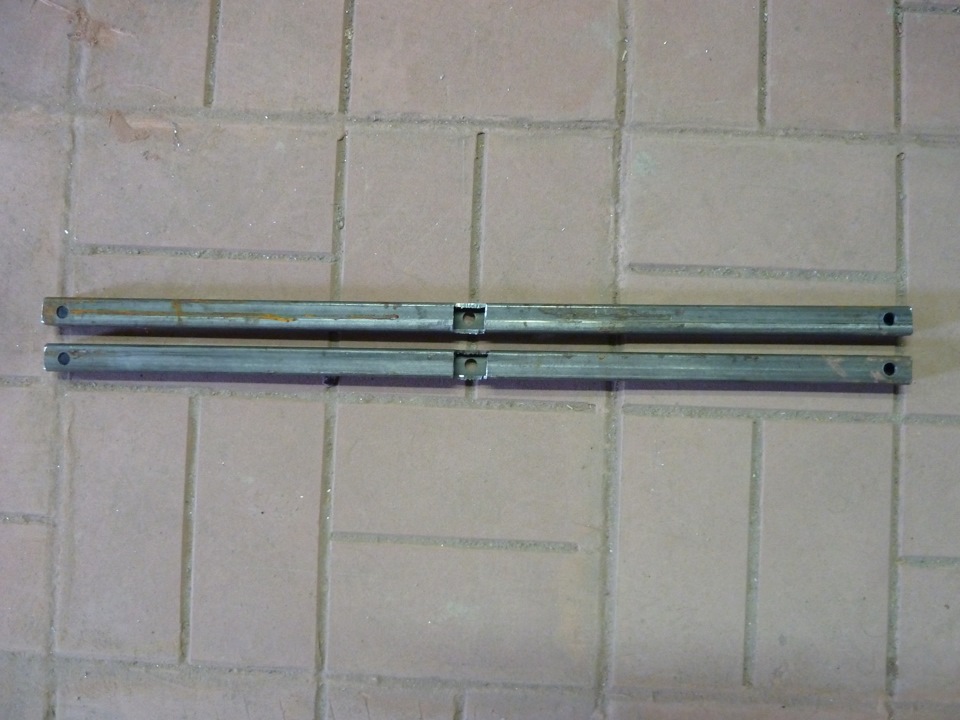

Далее, займемся изготовлением планки под прожекторы (длина 500 мм)

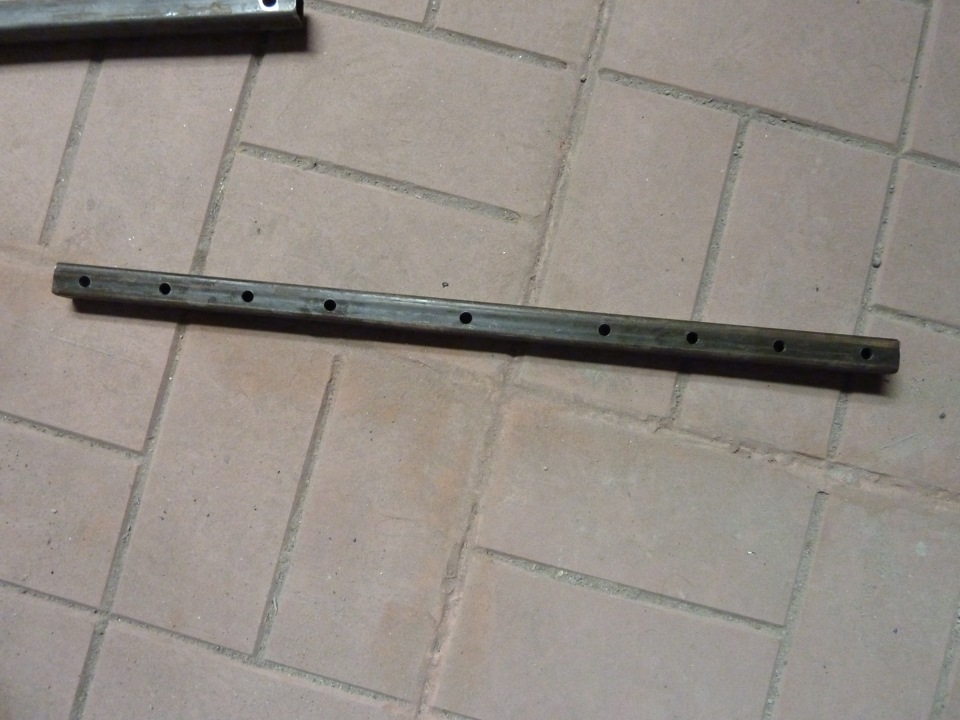

Насверлил еще дополнительных отверстий диаметром 7 мм, чтобы обеспечить различное крепление LED-прожекторов, которое бы позволило их вращать на разные углы и крепить как будет удобно
Теперь собираем нашу конструкцию
На этом этап изготовления металлоконструкций для штатива под LED-прожекторы считаем завершенным. Следующим этапом у нас с Вами будет покраска металлоконструкций. Но это уже в следующих частях моего блога!))
Штатив для прожектора из остатков профильной трубы
В данном обзоре рассмотрим процесс изготовления самодельного штатива для прожектора. Для этого используются остатки квадратной профильной трубы 20*20 мм и 25*25 мм.
В целом, самоделка очень простая, и сделать ее под силу каждому. Пригодится как дома или в мастерской, так и на даче.

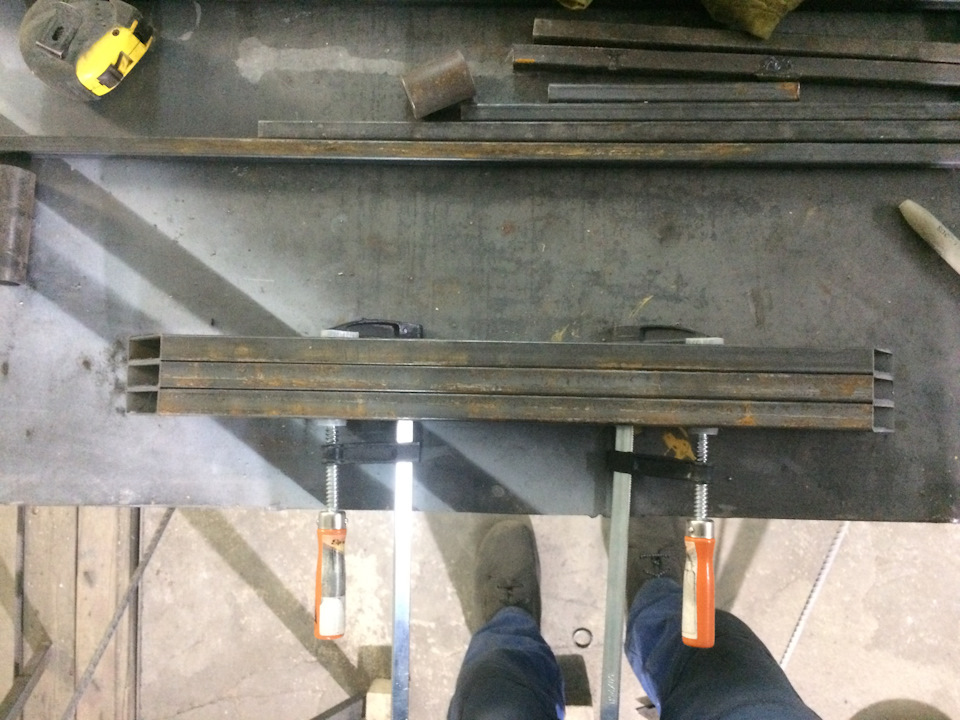

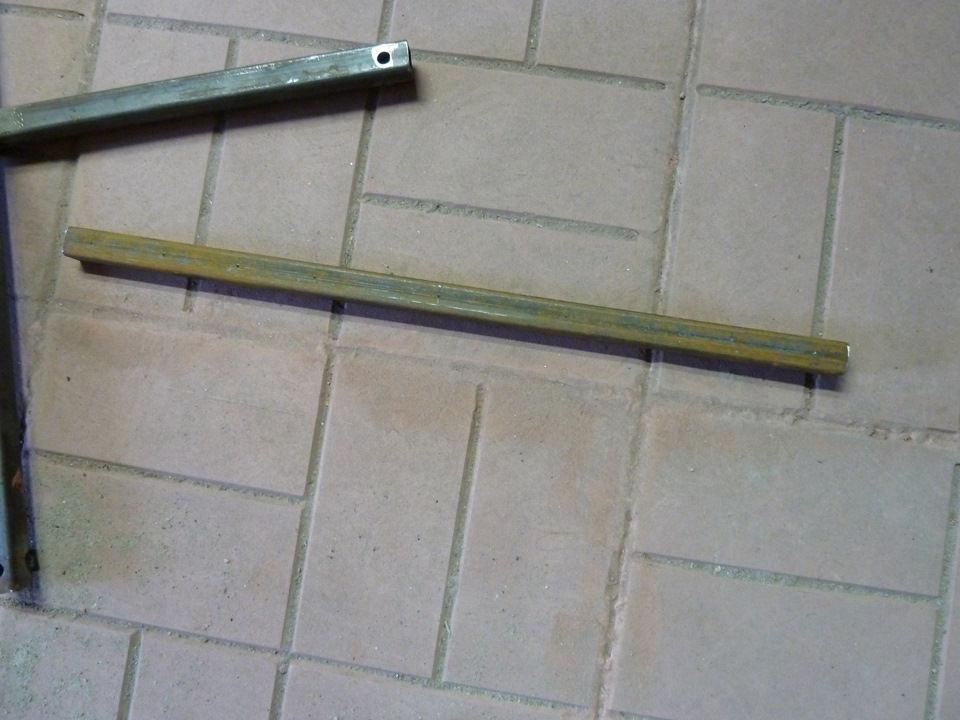

Первым делом необходимо отрезать пять заготовок из квадратной профильной трубы 20*20 мм. В четырех из них сверлим отверстия по краям.
Рекомендуем также прочитать: как сделать штатив из полипропиленовых труб своими руками.

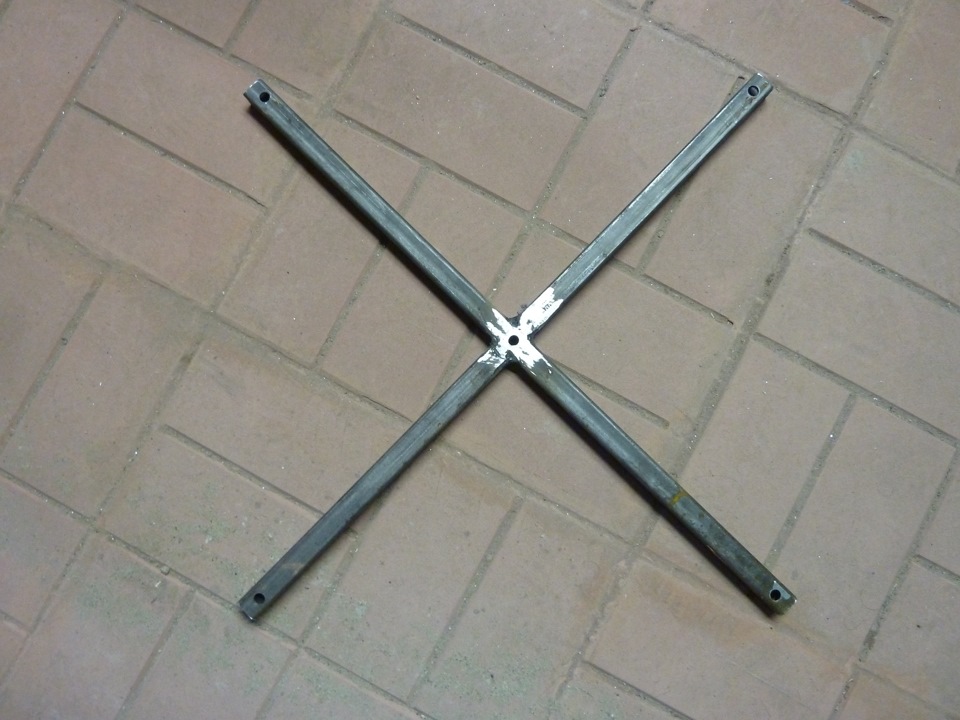

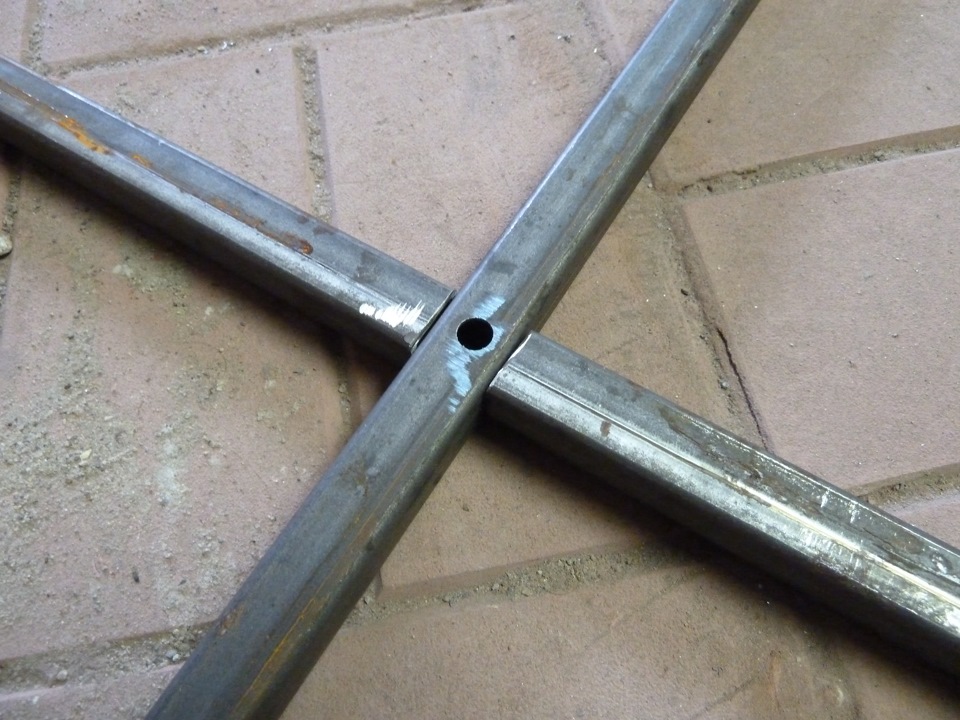

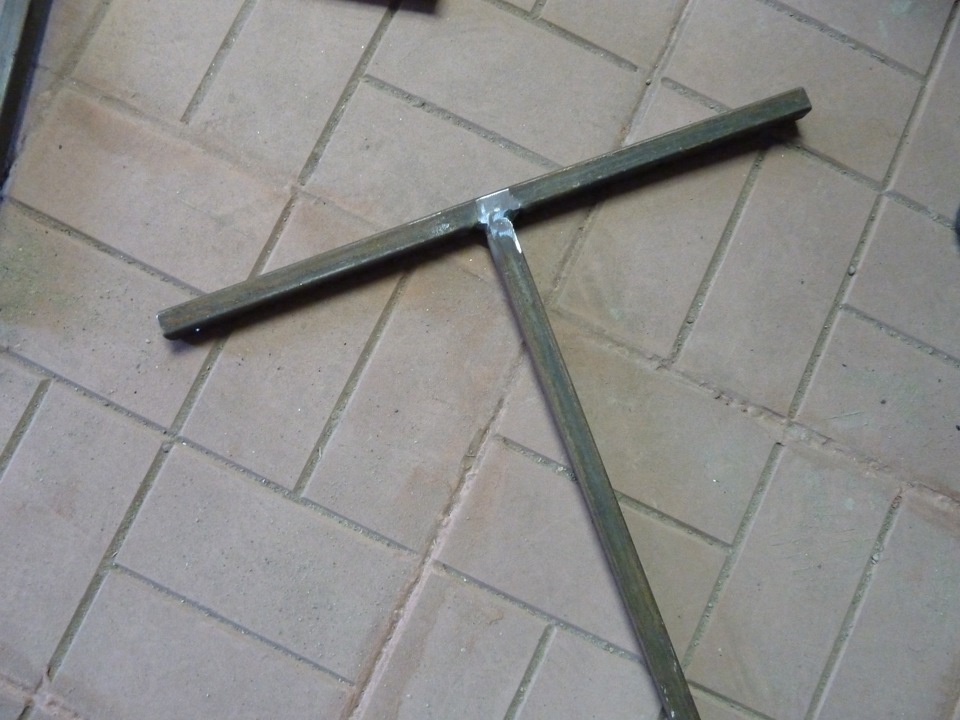

Потом привариваем все четыре заготовки к пятой, установив ее вертикально. В результате получилась обычная крестовина.
Основные этапы работ
Теперь потребуется часть профильной трубы 20*20 мм, а также небольшой коротыш 25*25 мм. Привариваем коротыш посередине заготовки.
После этого по центру коротыша автор приваривает гайку. Сварные швы нужно зачистить болгаркой.
Далее необходимо отрезать кусок профильной трубы 25*25 мм и приварить к нему гайки: по одной по краям и две посередине.
На последнем этапе останется только отрезать кусок профильной трубы 20*20 мм нужной длины, и можно приступать к сборке.
Подробно о том, как сделать штатив для прожектора из остатков профильной трубы, можно посмотреть в видеоролике на нашем сайте.
Cтойка для прожектора
Всем привет!

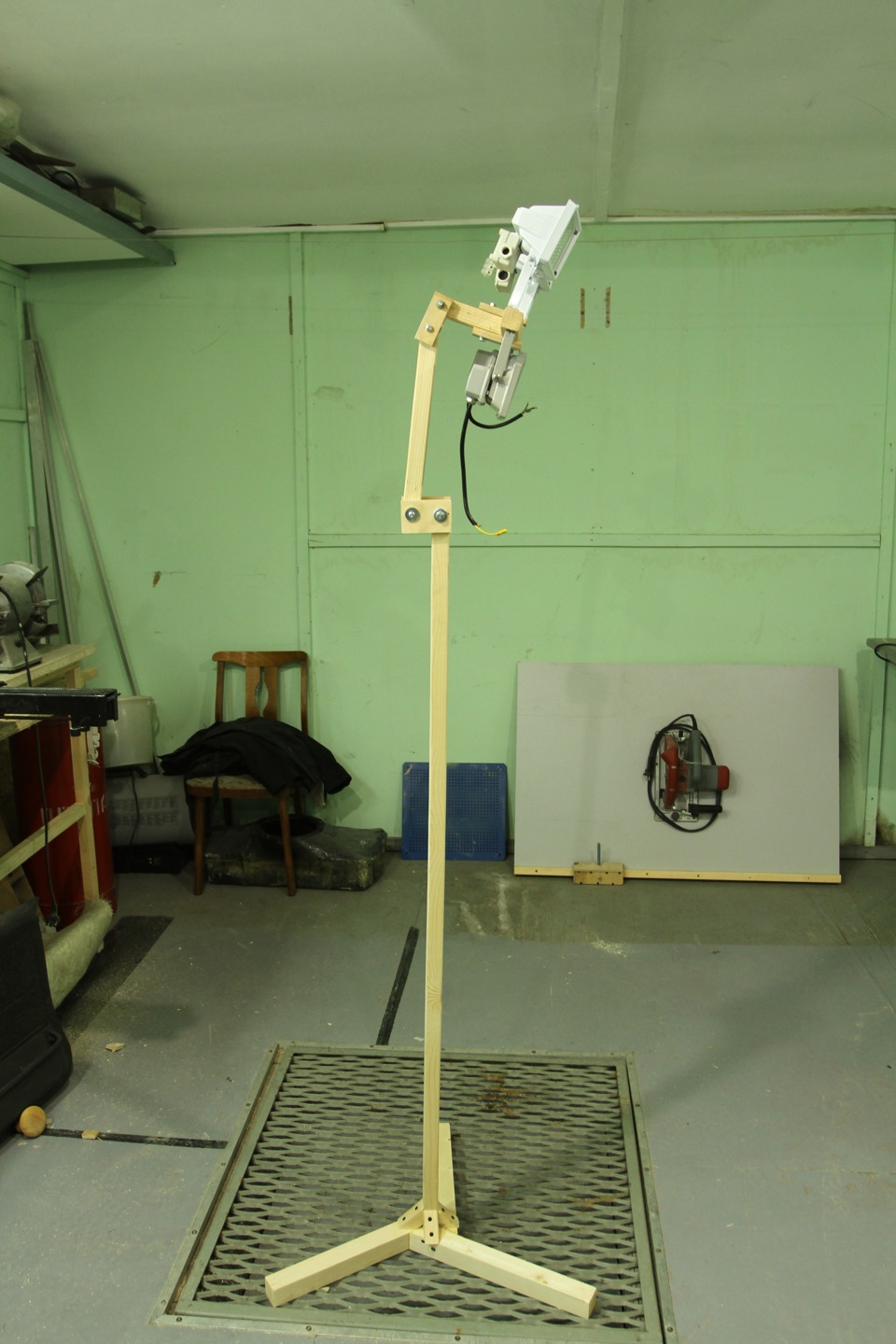

Решил сделать стойку для прожекторов, так как частенько требуется дополнительное освещение для разных работ.
Понадобилось
-Брусок 40х40
-Брусок 30х30
-Кусочки фанеры
-Болты, гайки и шайбы.

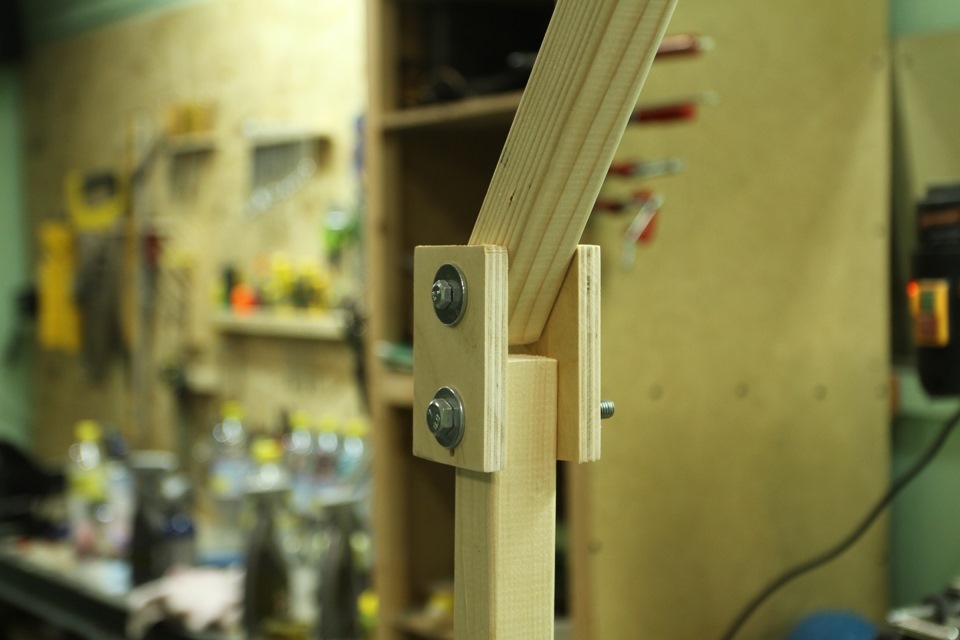

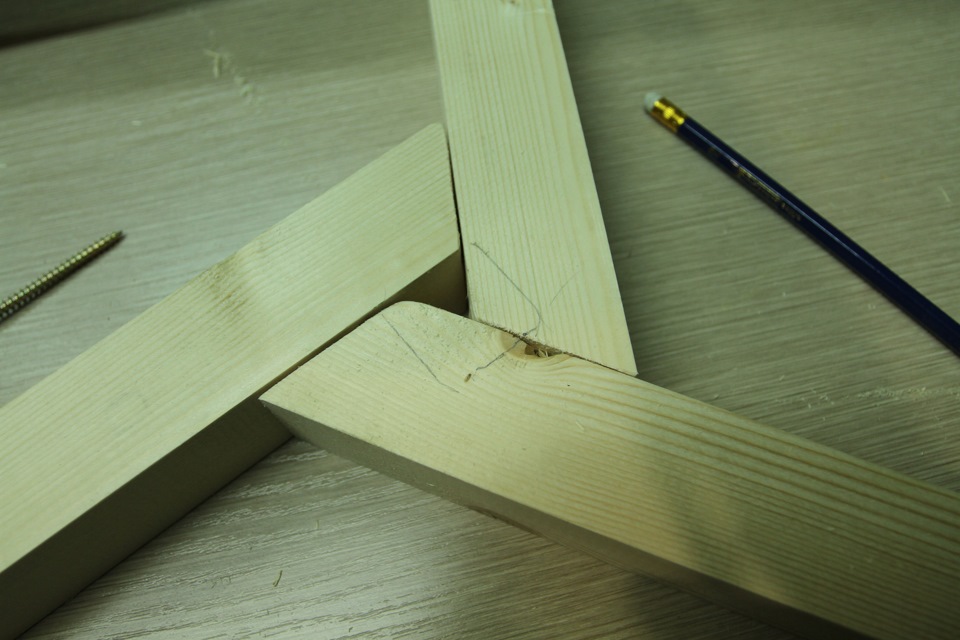

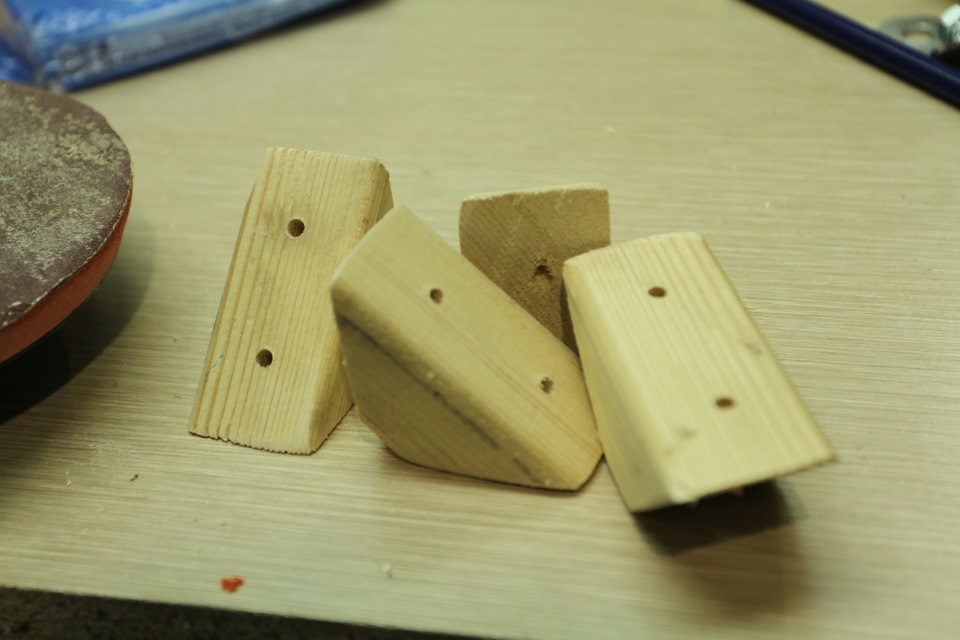

Брусок пилим под углом 30 градусов

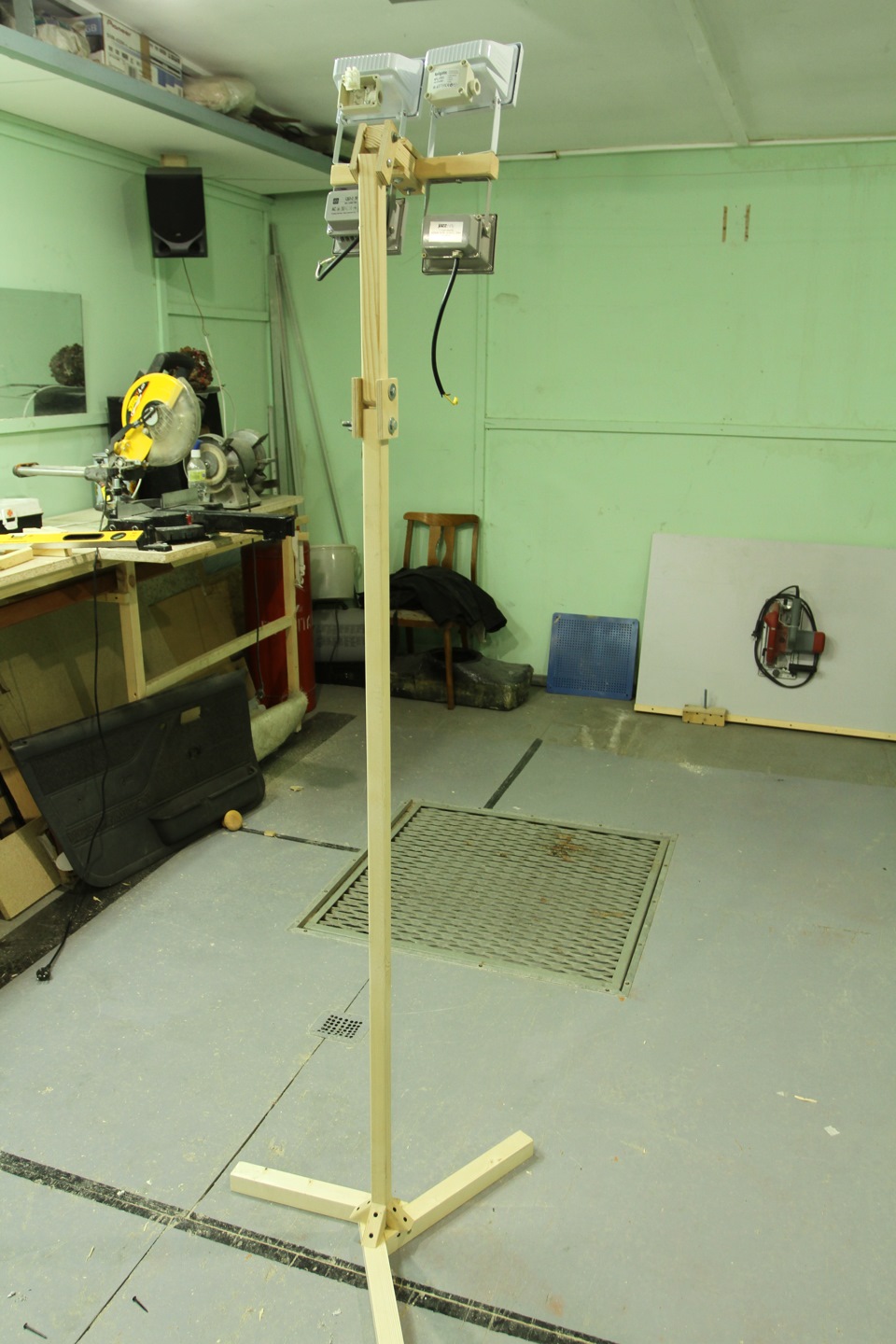

Далее все видно по фотографиям

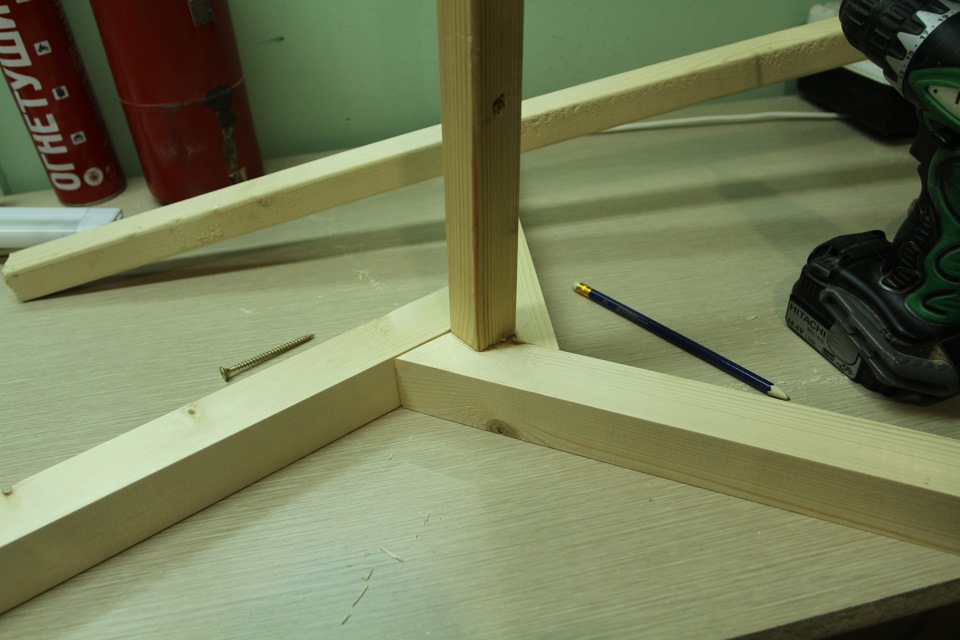

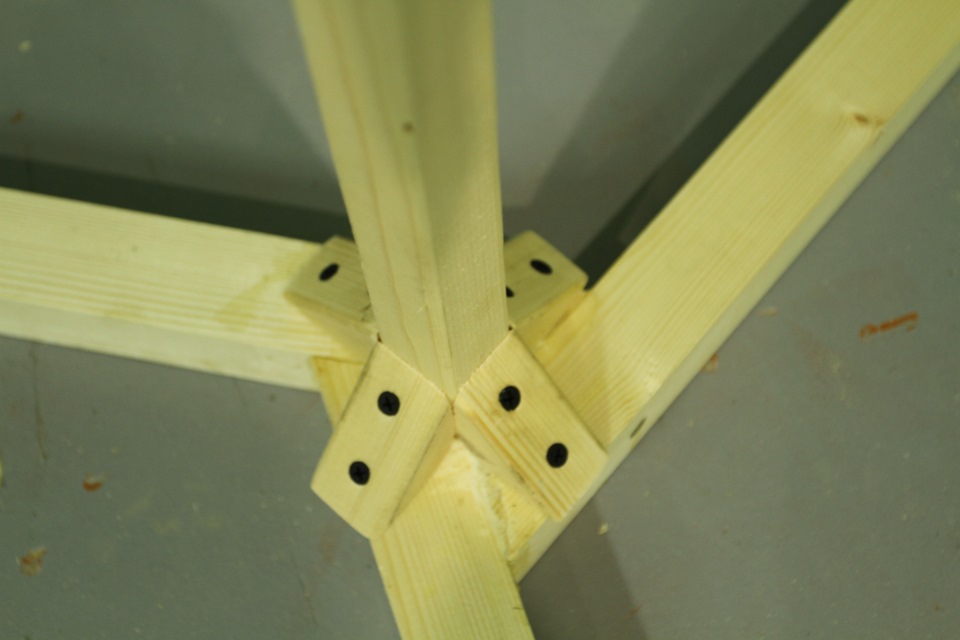

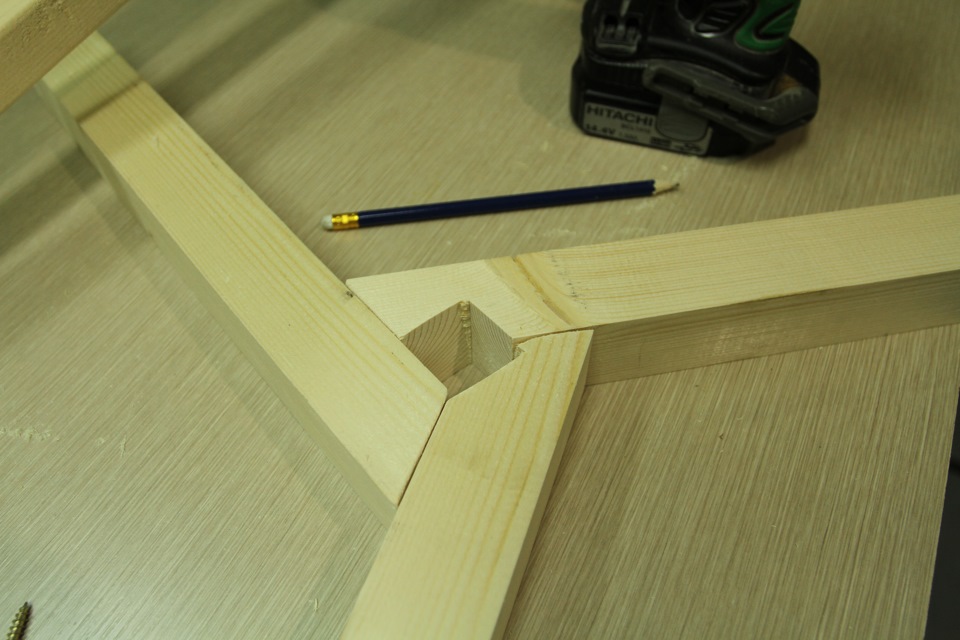

«Крестовину» скрепил с помощью клея и саморезов
Сделал дополнительные упоры для стойки (нарезаны под углом 45 градусов)

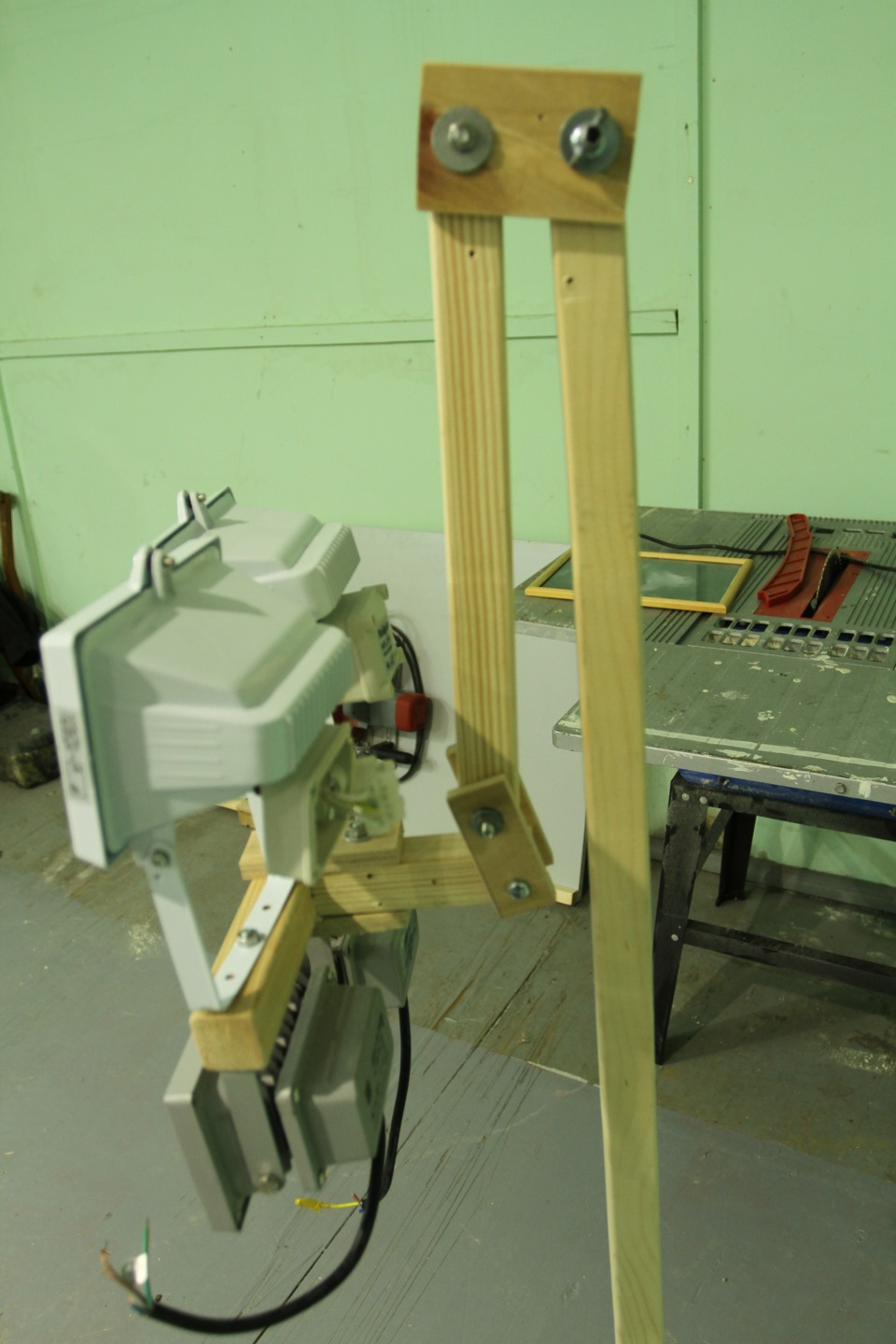

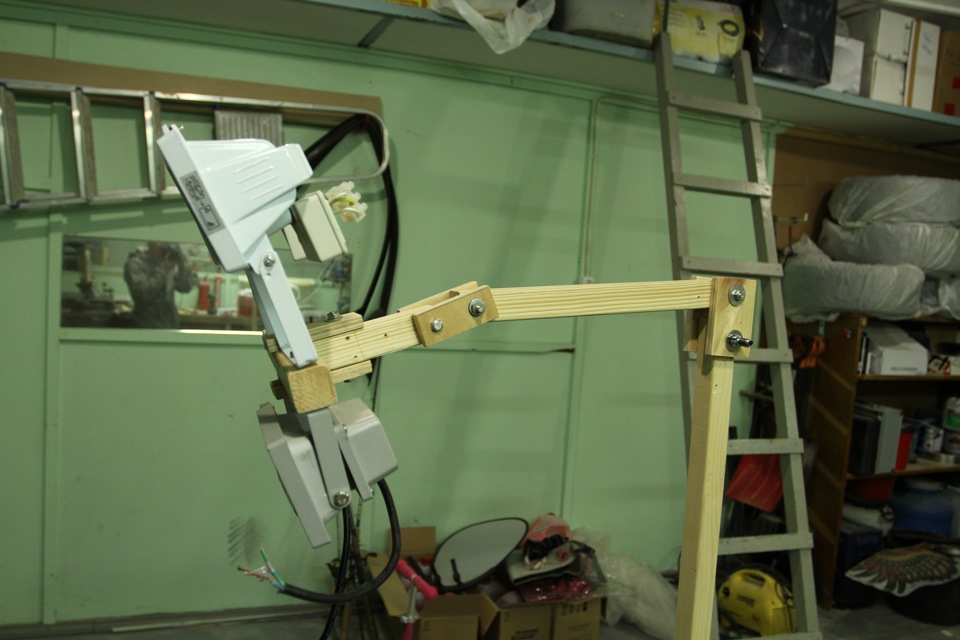

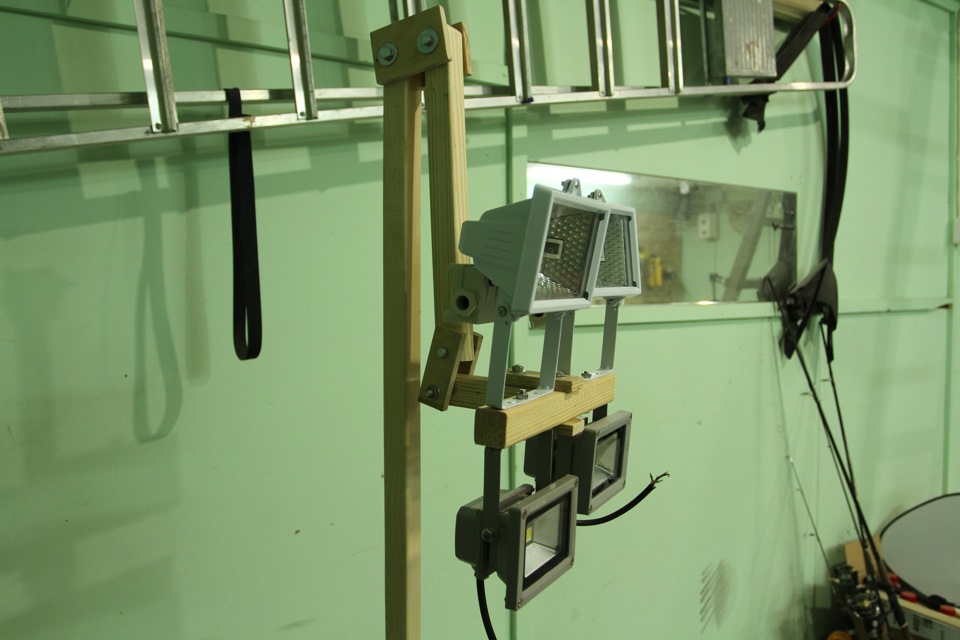

Штангу на которой держаться прожектора можно сделать пошире, но это уже в процессе эксплуатации будет видно!
Теперь осталось покрасить и подключить проводку.
Комментарии 83
Отличная работа! Еще один + за автокресло в углу!)))
Я в гараж вентилятор покупал, его на стену повесил и от него осталась стойка)) прикрутил к ней киловатку и пипец)
Стойка от капельницы проще и устойчивей! У нее низ массивней-Прожик не перевесит.
Проще в магазине готовую тогда купить, чем искать стойку от капельницы.
Можно немного проще просто преварить к старому тормозному диску (профиль, арматуру, уголок )и будет счастье
Ну такто по мне Проще
А за новый велосипед большой +
Ну это если надо прямо здесь и сейчас, а так хочется чтоб стоял и глаз радовал. Да и вообще сварочника у меня нет и с железом работать не люблю)
О! Для елки можно использовать
не знаю как у вас а у нас шайбы дешевле из монеты изготовить чем купить)
шайба М8 широкая 38копеек размер как у 5копеек
для дерева монета даже лучше будет (что аверс что реверс не будут прокручиваться)
Я уже и не помню за сколько брал, я обычно пачку беру т.к они частенько нужны.
А вообще наверно сделаю барашки и гайки закладные, наверно будет продолжение этой темы))
От как здорово, прямо в тему! Купил прожектор для ремонта квартиры, как раз еще стойку не смотрел как делать, а тут наглядный пример! Спасибо большое!
Это еще не все, скорее всего будет продолжение)))
я делал из металла и чтобы добавить весу одевал тормозной диск старый, может и у Вас пролезет.
Ну кстати тоже вариант, диск одеть, можно тогда руку еще удлинить!
Еще морилочкой и лаком облагородить и в интерьере любой квартиры отлично смотреться будет)
Красоту наведу, сегодня-завтра))
Классно получилось, а почему не взять круглый черенок от лопаты или еще какого инструмента — я так шведскую из них стенку делал. Чисто красивее, эстетичнее было бы )))
Можно и так было бы, правда если делать без шарниров, а они мне нужны, чтоб можно было удобно настроить!
Да и собрал из подручных средств, а черенок ехать покупать нужно))
и не факт что ровный продадут)))
Да и бруски выбирать приходиться))
Кто бы, что не говорил…А не у каждого такой прожектор есть! Зачет! В ходе эксплуатации, есле будет необходимо модернизируешь))))
Это точно!
Я их в свое время в Юлмарте купил, по 290р были))
По моему парень перемудрил.
Железо было бы лучше.
Да ничем не лучше в моем случае, его еще и покупать надо.
Хозяин барин. А сварку надо осваивать без нее никуда. Такие вещи делать можно!
Точно так же как и с деревом, так что давайте не будем.
Сейчас с наступлением темноты будет особо актуально! Годно!
Да мне для гаража, иногда нужно много света!
СветЫ мало не бывает )))
При полировке особенно))
Осталось блин от штанги на крестовину одеть и тогда зачет
Тогда еще пару прожекторов можно будет накинуть!
С тремя ногами он не сильно устойчивый, учитывая что прожектор — самая тяжёлая его часть. У меня на 4-х ногах из трубы 20х20, вверху трубы просто гайка, куда прикручивается килловатный прожектор СВТГ. И то чуть заденешь его или провод чуть натянешь, и он пытается упасть. И сварил я его минуты за 3 — стоило так извращаться с деревом? Ноги ты зря сделал плоские — надо, чтобы они под углом были, чтобы касались земли только кончиками, или можно на концах какие-нибудь ножки сделать. А так его только на ровную поверхность ставить, иначе он будет качаться.
Кончики на ножках я обязательно сделаю, без этого никак, при том что пол в гараже достаточно ровный.
Ноги у него длинной по 500мм каждая, делал с запасом.
Так может тогда и мне сваришь? А то у меня ни сварочника ни материала нет, да и с железом не люблю возиться.
лампа прям как у студии пиксар!
Кстати да! Особенно в профиль!
Прикольно))) У меня всё проще: ножки на колёсиках от чего то из СССР, и телескопическая штанга от дешняцкой швабры на которой лампа)))
Кому как удобней и проще))
Из брусков жене станок для вышивания делал, так там ещё шкурить пришлось)))
Да Будет Свет! Самодельная Прожекторная Стойка!
Всем Моим Подписчикам Привет!
Давно я тут уже ничего не писал, времени все нет, а случилось уже очень многое! И хорошее и Оочень не хорошее…, но сегодня расскажу вам о хорошем! А именно как я сконструировал себе, почти из хлама валявшегося у меня в гараже без дела, очень нужную и полезную стойку, которая пригодится не только в гараже при ремонте, покраске машины (или отделных элементов ее) и еще чего-либо, но и на стройке, на даче, в деревне и даже каким Нить БлОгеРам))), которых сегодня развелось ооочень много! Это прожекторная стойка.
Так как в съемном гараже у меня катастрофически не хватает света, разве что бухать отлично будет))), покупал я себе светодиодных прожекторов пару штук на 10 Ватт и на 20. И они у меня выступали в качестве подсветки рабочей зоны (помимо обычной переноски с крючком на кожухе). И как то раз недавно пришлось другу уже в потемках помогать варить забор при подсветке его 20 ВаттНым прожектором, он та мне и напомнил про такую «прожекторную установку» и тут у меня все загорелось))) Хотел ее сделать полностью мобильной (чтобы разбиралась «до винтика» во время транспортировки с точки «А» в точку «Б» и при этом не занимала много места в машине, чтобы была высокой, чтобы прожектора регулировались во всех плоскостях и включались не зависимо друг от друга и чтобы эта стойка еще и была в качестве мощной переноски на всякий пожарный случай. Начал рыть YouTube в поисках чего- то интересного, но ничего хорошего, к сожалению, не нашел! Пришлось думать самому!
Прошло пару дней и у меня появился в голове Дизайн-Проект! Ноги в руки и в гараж, пока не забыл!)))

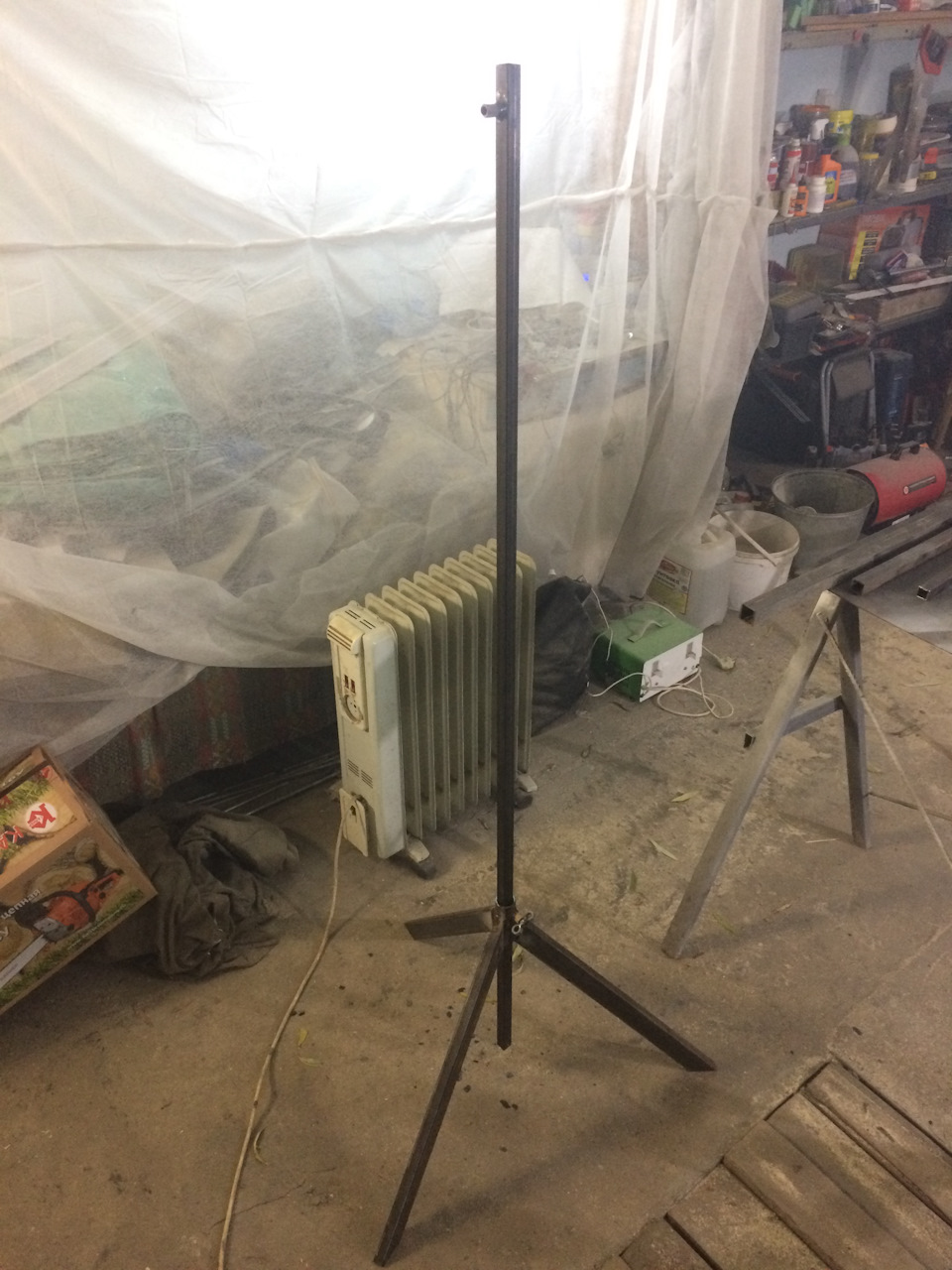

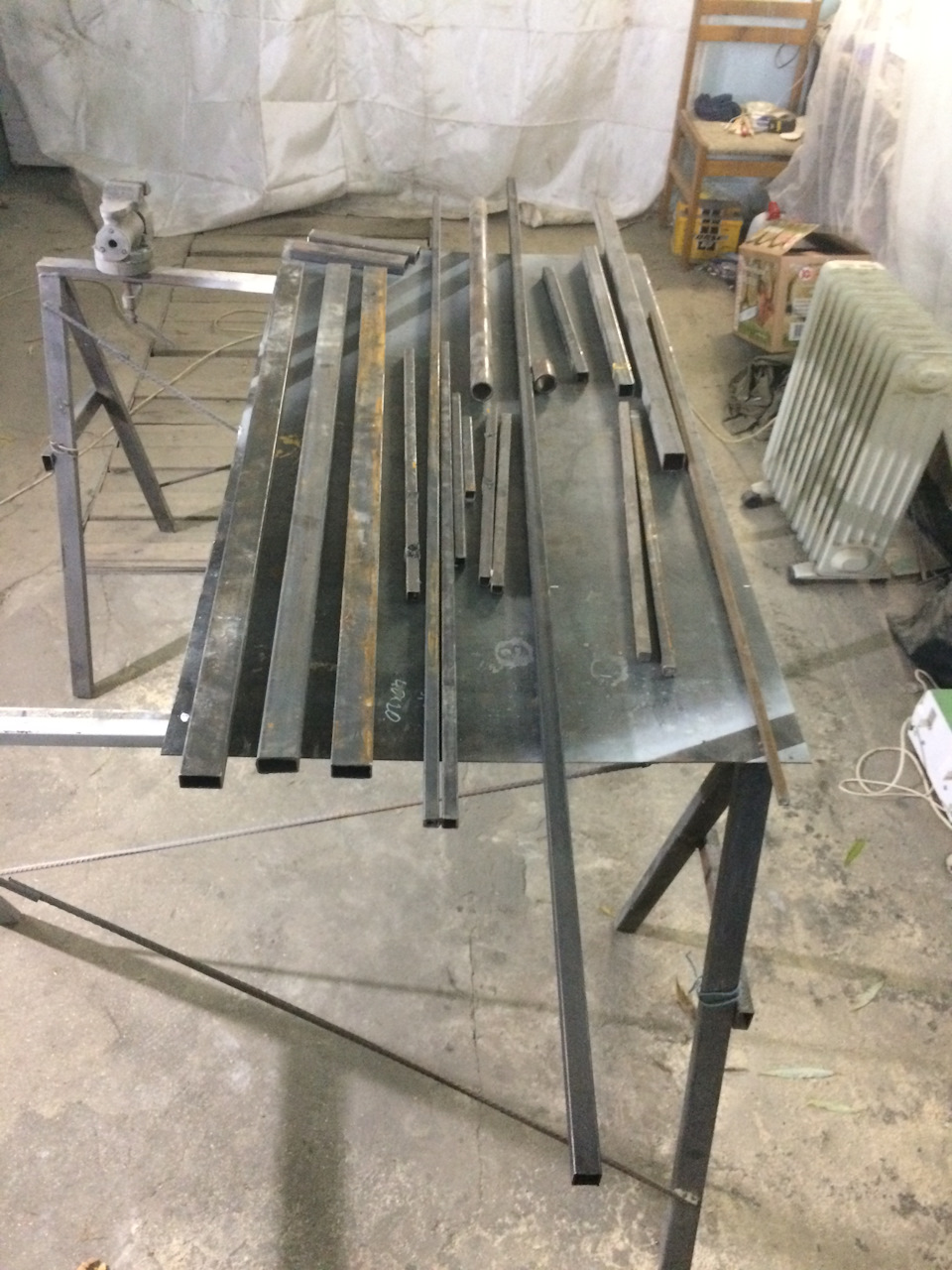

Собрал все свои обрезки профтрубы, металла не нужного и вот что мы имеем:

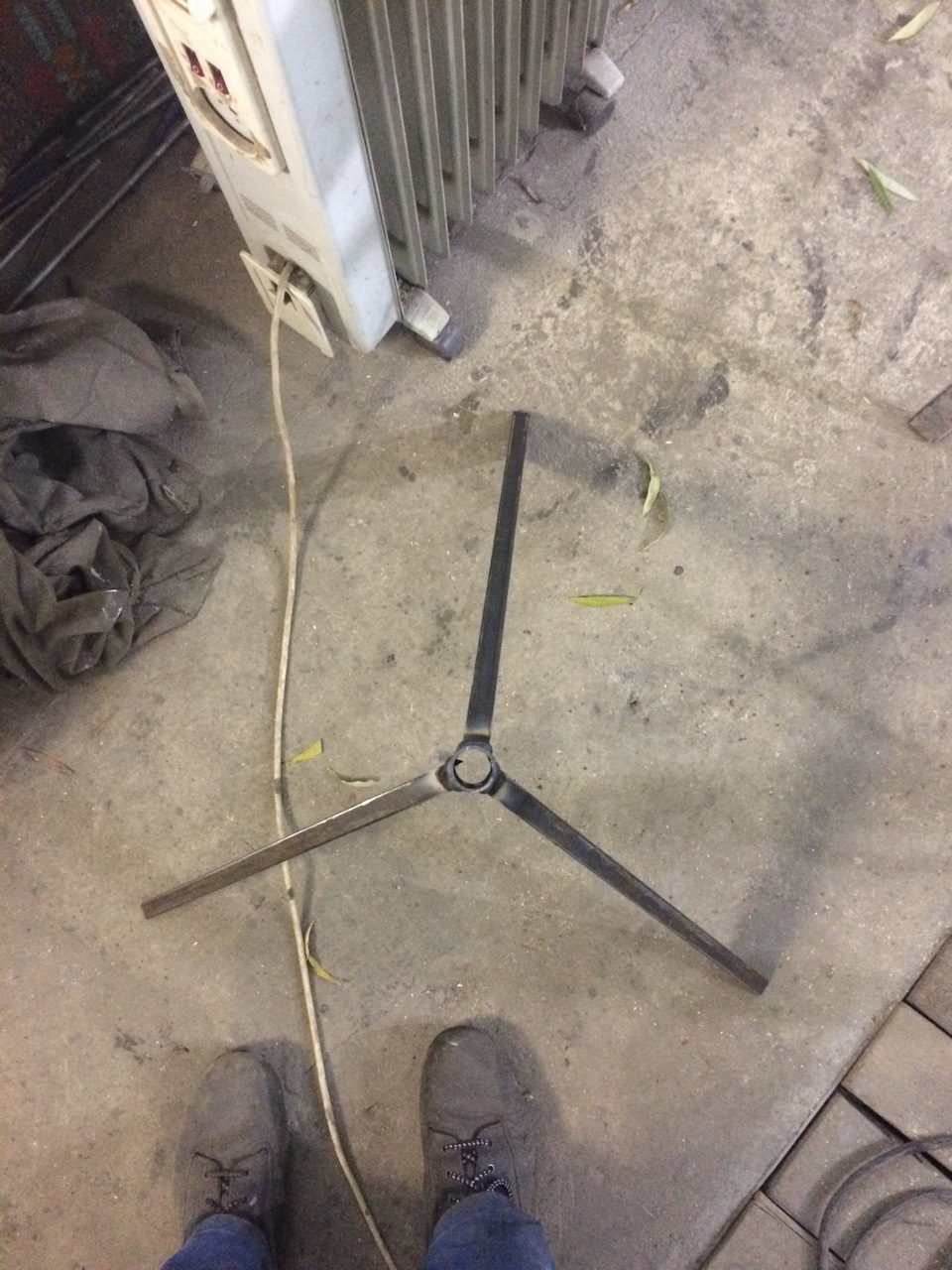

Для ножек решил использовать ТРЕХ ногую конструкцию (вместо 4х) так как она получается самая устойчивая на неровной поверхности! Взял профтрубу (по моему 20*40 или 25*40 точно не помню), сжал струбцинами 3и куска и под углом с двух сторон.(угол брал «НА ГЛАЗ» ) отпилил:

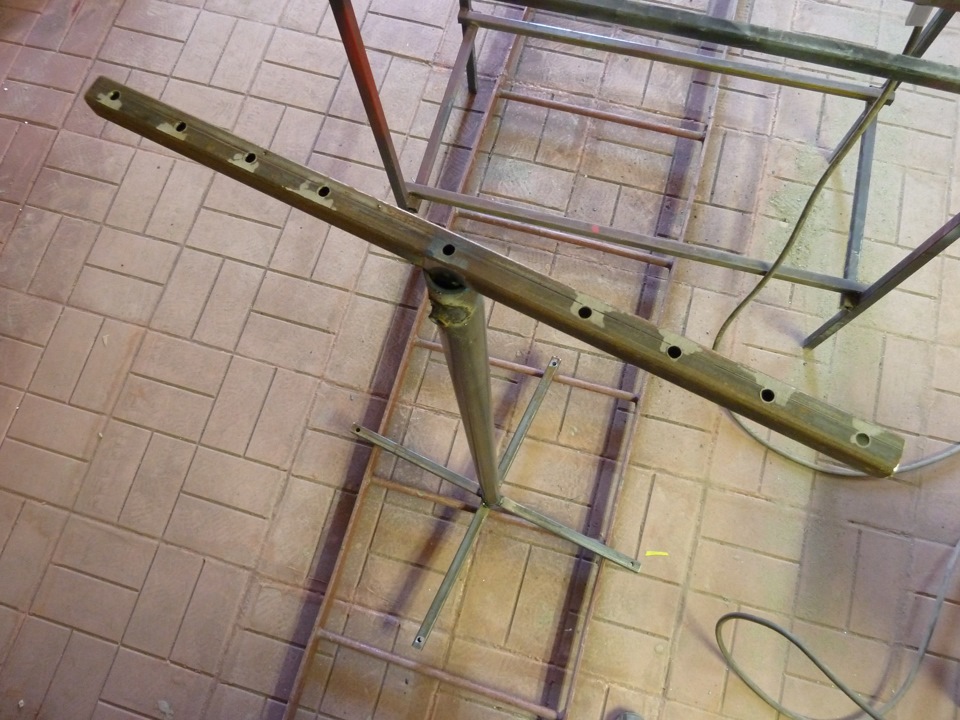

Далее взял кусок 15 см трубы водогазопроводной, чтобы внутрь свободно входила профтруба 20*20 (основная стойка). Сделал шаблон циркулем на картоне в каких местах приваривать Ноги к этой трубке чтобы было симметрично, Приварил:

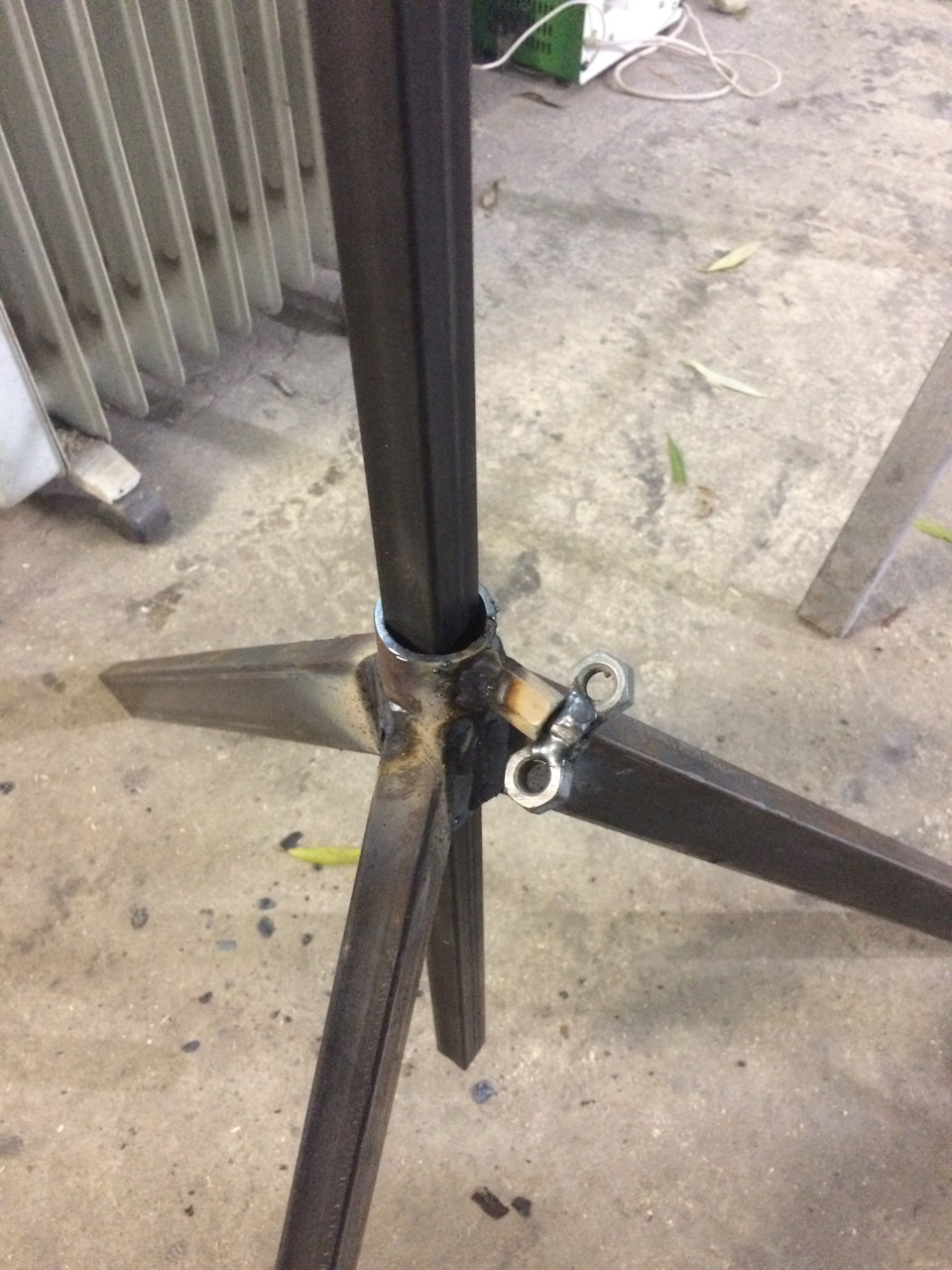

Далее просверлил отверстия в нужных трубках на 10мм, приварил все гайки на трубки, сделал импровизированные барашки, получилось вот так:
Дальше во мне проснулся инженер-конструктор и само изготовление кронштейнов для прожекторов забыл сфоткать))))

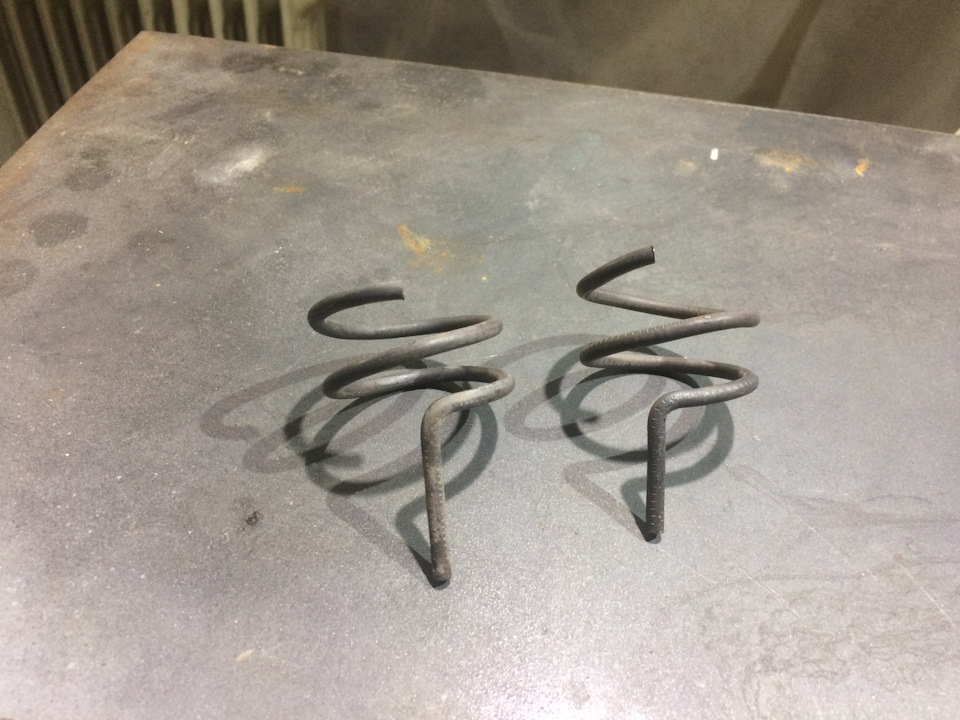

Чтобы в итоге не болтался провод под руками и ногами от прожекторов, решил согнуть из электрода 4мм «поросячие» хвостики
Как я и говорил в начале своей повести «Хочу еще чтобы эта стойка была еще и переноской», начал изготавливать площадку под две розетки, которая также будет вертикально перемещаться по основной стойке, этот момент я тоже пропустил, увидите уже в покрашенном виде))
Площадку сделал с запасом со всех сторон, не знал какие еще розетки куплю.

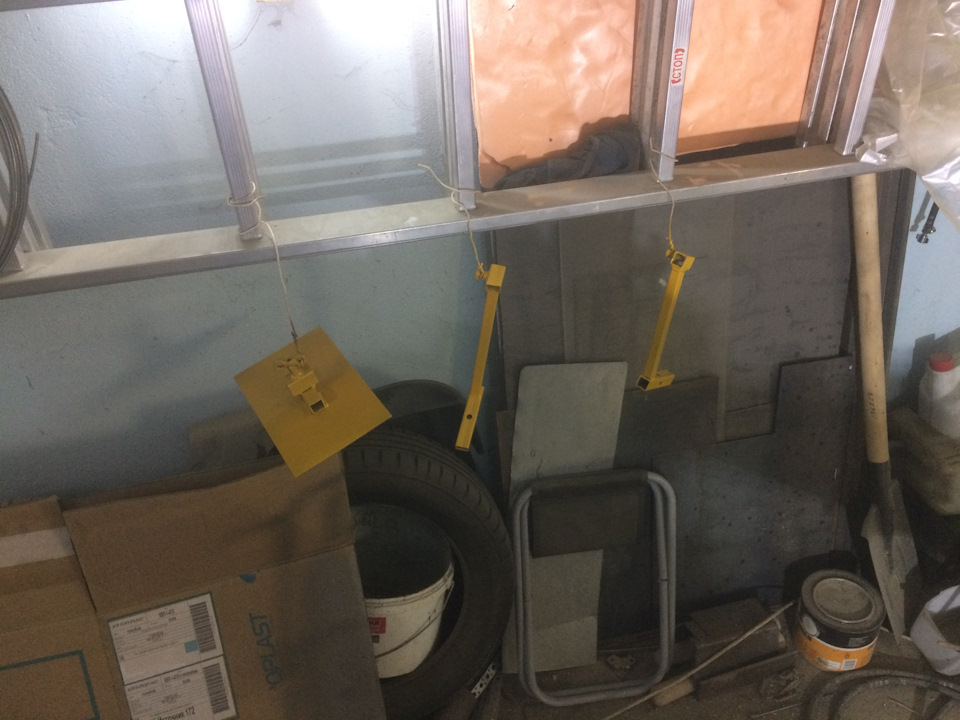

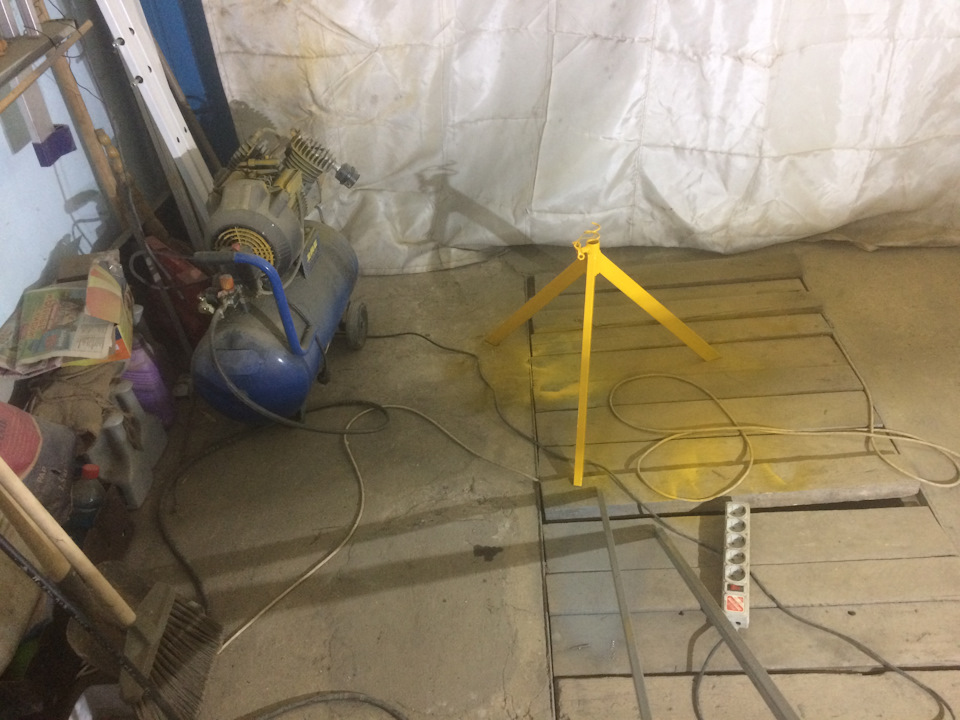

Все комплектующие этой стойки покрасил

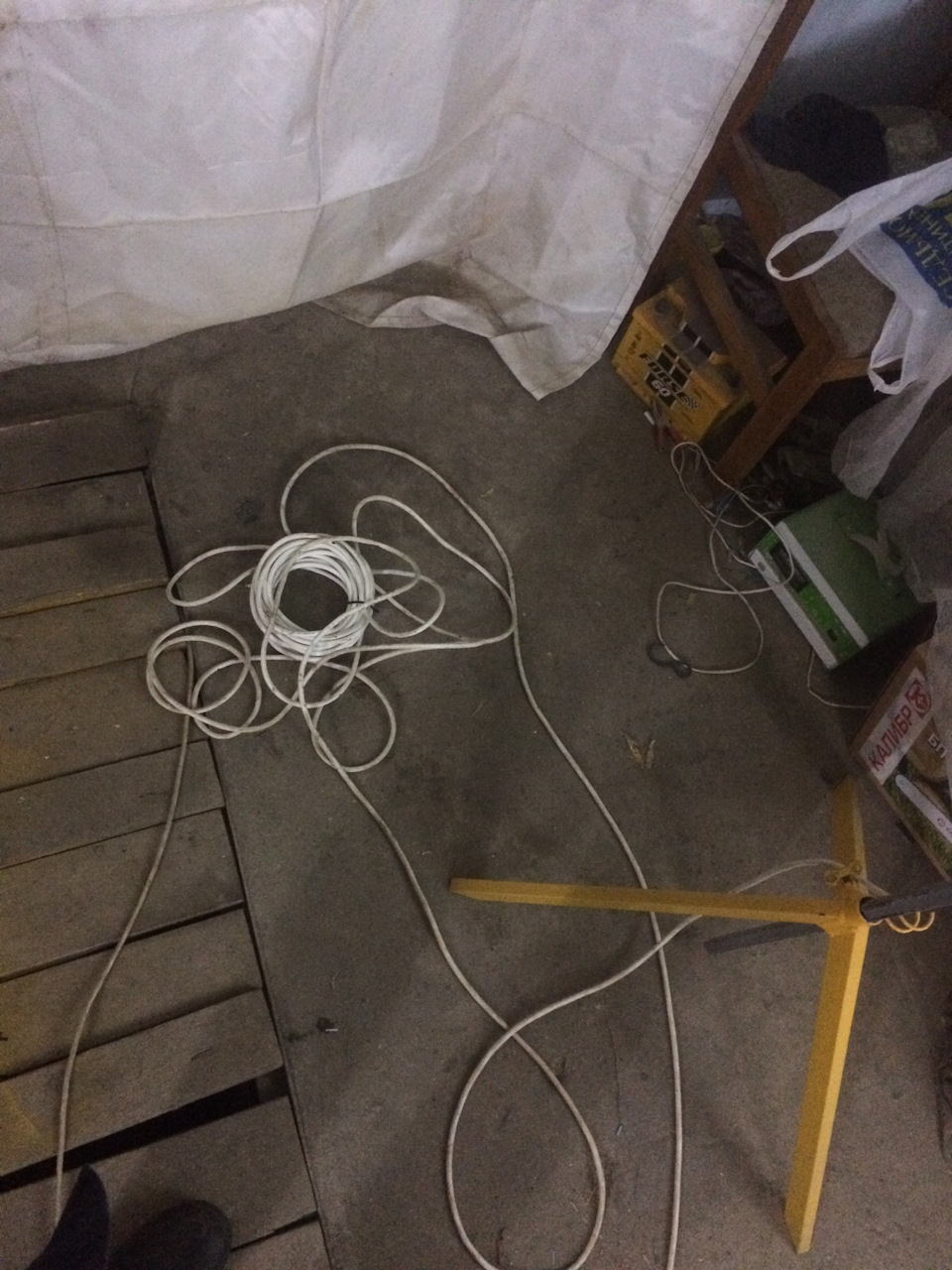

Пока все это дело целые сутки у меня сохло, было время затарится самой электрикой.
Примерно 15 метров провода 3*2,5 у меня уже давно было и
7 метров 2*0,75.

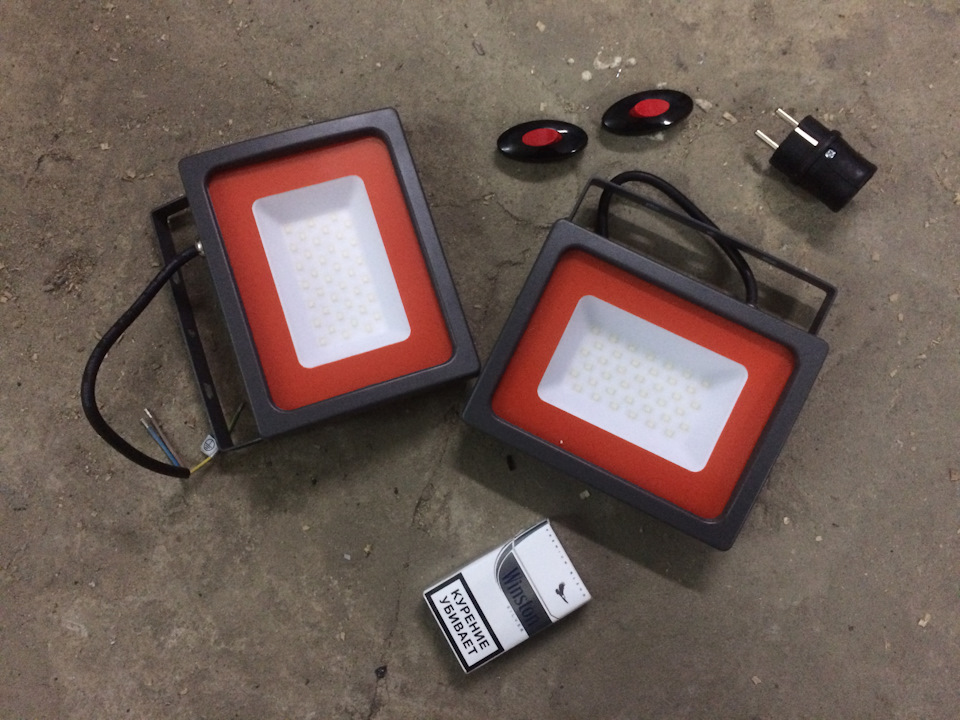

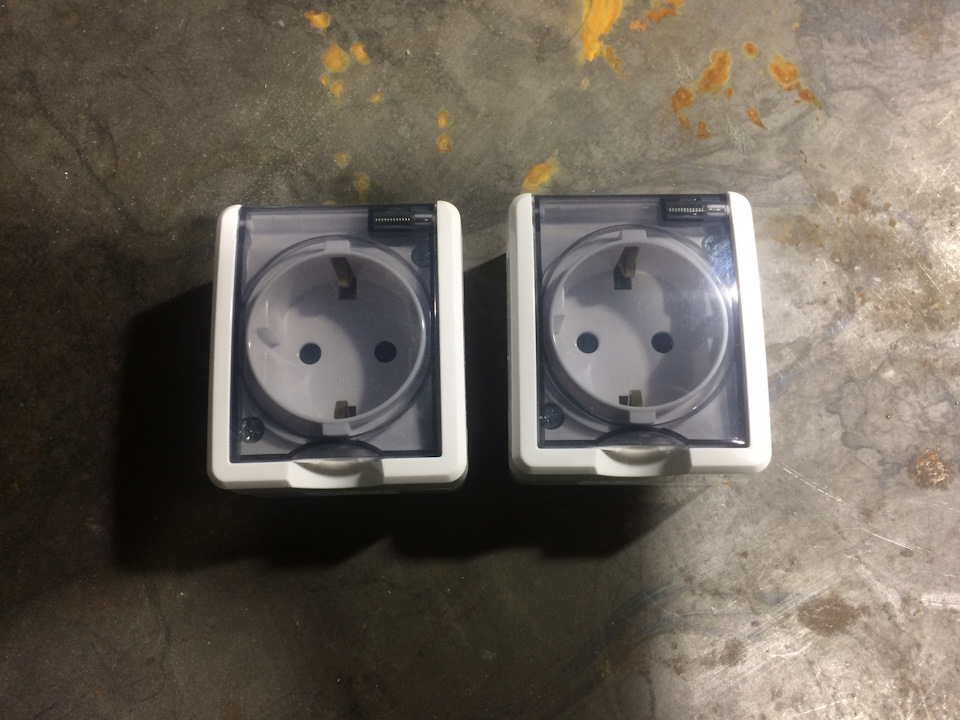

Мне оставалось купить 2а мощных прожектора, влагозащитную вилку, 2е влагозащитные розетки (мало ли в каких условиях эта стойка будет работать за свою жизнь), 2а влагозащитных «навесных» выключателя
Поехали…
Так как все компоненты уже есть, начинаем сборку:

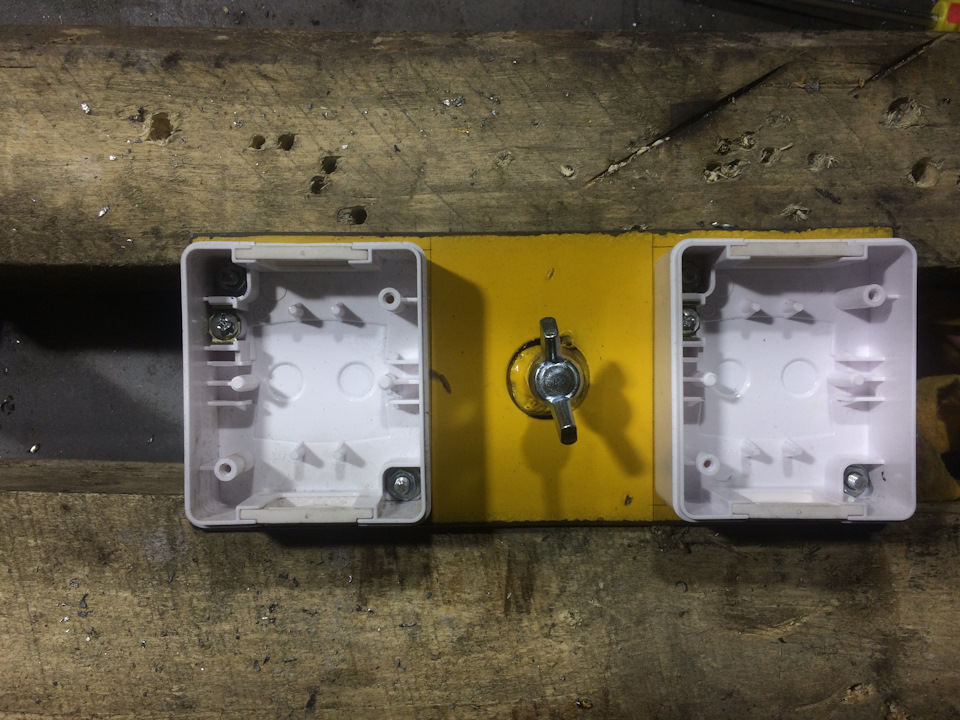

Разметил розетки на площадке, чтобы было все красиво, спилил все лишнее, просверлил отверстия, прикрутил винтиками с обратной стороны в потай, получилось так:

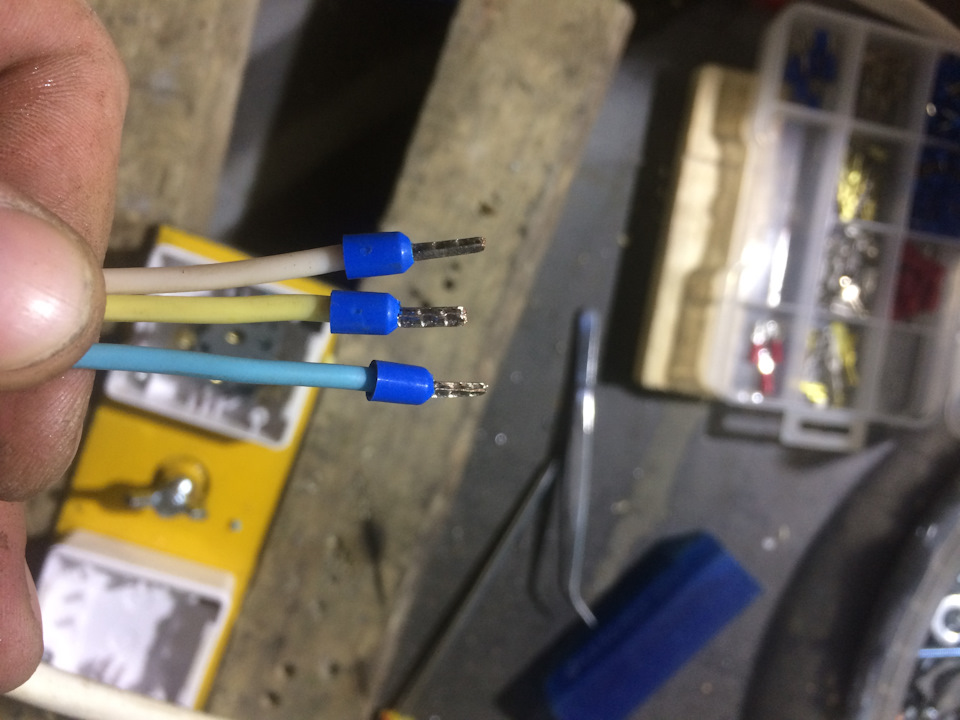

Обжал все «хвосты» наконечниками, подключил розетки
чтобы не делать лишних скруток в районе прожекторов, разобрал их полностью, отпаял заводские ОгРыЗки по 30см и припаял по 3,5 метра своего провода 2*075 (думаю такого сечения провода вполне хватит для питания одного прожектора на 50 Ватт), повесил выключатели и вот пробный запуск:
Подведем итоги о проделанной мной работе:

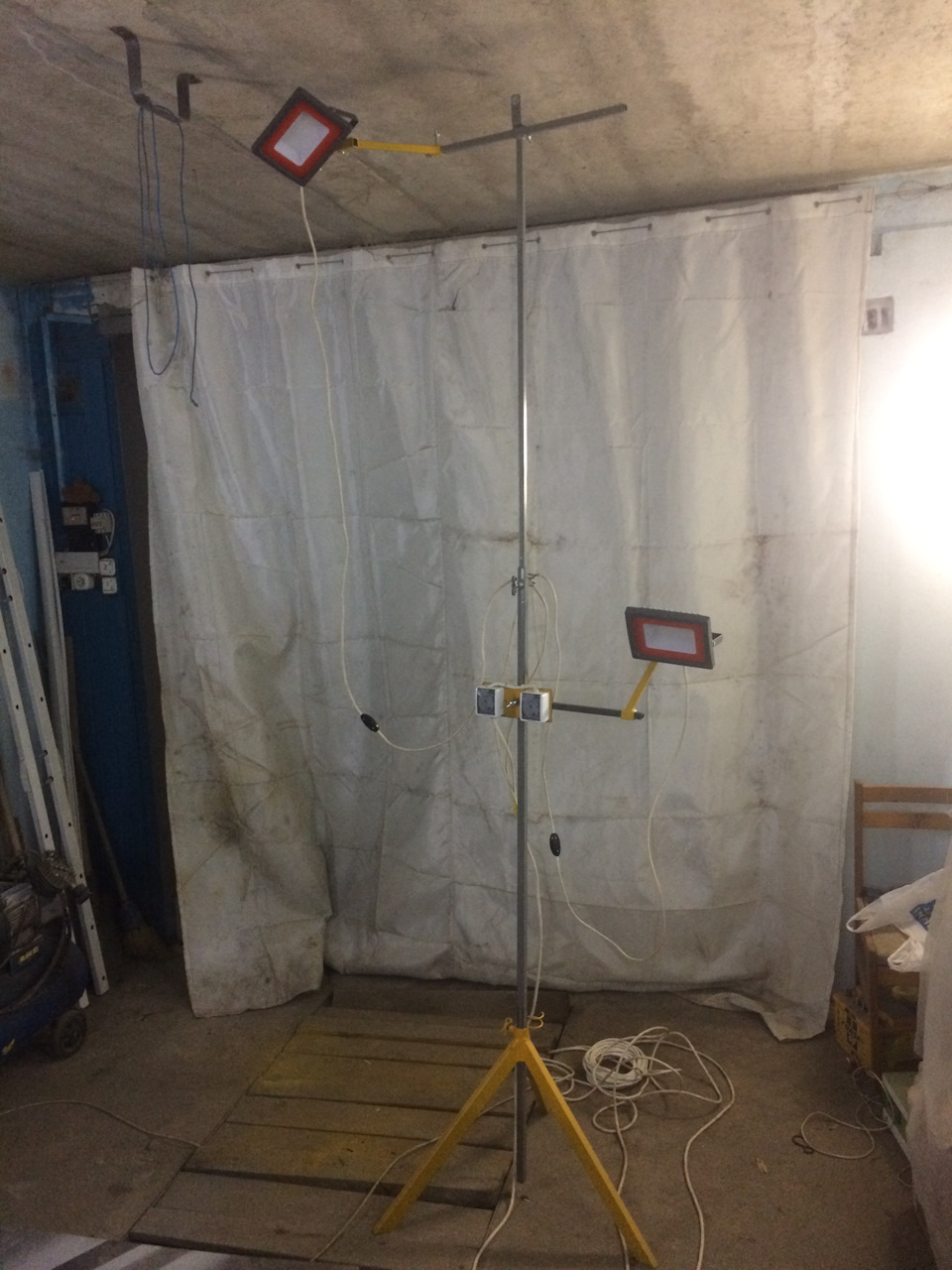

Высота стойки в обычном «гаражном» положении
160-200 см, высота стойки на полном вылете
3,40 метра,
прожектора крутятся на 360 градусов не зависимо друг от друга, так же один из прожекторов может находится в самом верхнем положении 3,4 метра, а второй при этом в самом нижнем это примерно +- 50 см от земли, не зависимое их включение (можно по одному, можно сразу оба, две дополнительные розетки на них, в которые можно включить любой из мощных инструментов (при необходимости предусмотрено крепление на 3ий прожектор, который будет светить вперед, вниз, вверх, назад), а главный плюс, при таких внушающих размерах в разложенном состоянии, является ее мобильность и полная разборка без помощи инструмента. (самые крупные детали это основная стойка
160+- см и не разборная тренога(основание). Почему сделал треногу полностью сварной, а не разборной, дЫк все просто- несущая конструкция, ОСНОВАНИЕ, оно должно быть крепким и надежным!

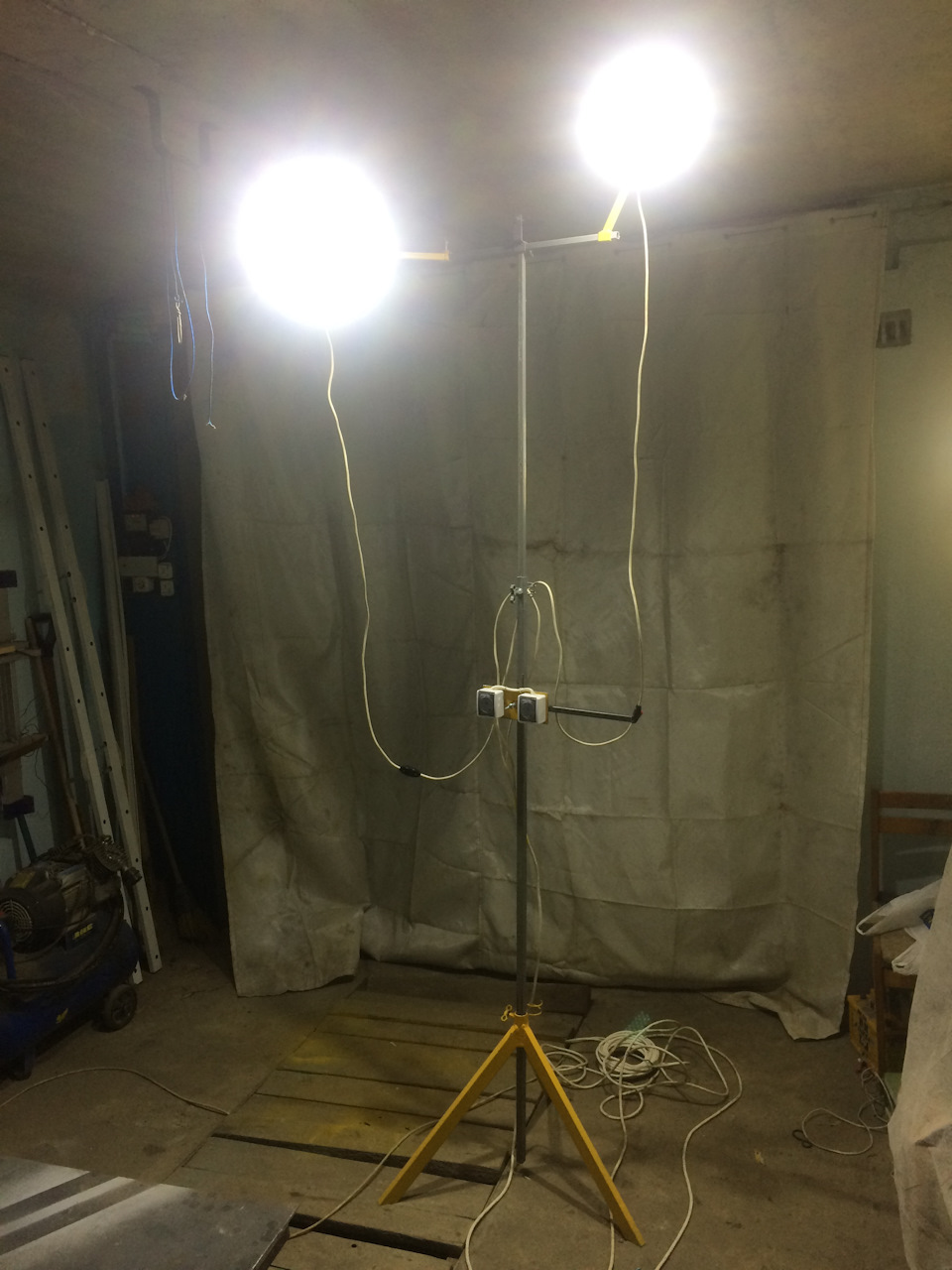

Ну и вот пару фоток с реальными полевыми испытаниями при ветре и небольшом дожде буквально вчера! Когда доваривал тот самый забор, про который я говорил вначале:
P.S. Кого заинтересовала данная модель, могу изготовить Вам по Вашим размерам! Если понравилась моя конструкция и желает себе такую же, обращайтесь в Л.С.
Ну а кому просто понравилось мое изобретение и моя запись, жмите кнопочку!
Всем Спасибо За Внимание!
Делаю стойку для прожектора своими руками
Отправим материал на почту
Сейчас я расскажу, как очень быстро, буквально в течение одного часа можно сделать самодельный штатив для прожектора. Такая конструкция подойдёт как для гаража, так и для какой-либо студии, но с одной оговоркой: сам осветительный прибор должен весить не больше килограмма, иначе стойка будет гнуться.
Что понадобится для сборки
Конечно же, для сборки конструкции понадобятся определенные материалы и инструменты:
Приступаем к работе
Как вы видели в перечне материалов, понадобятся трубы PPR32 PN20 и PPR20 PN20 – это не самый дорого полипропилен, зато там есть алюминиевое армирование (фольга), толщина стенок 5,4 мм, а внутренний Ø 21,2 мм. Это очень удобно, чтобы вставить в неё трубу PPR20 – она там будет свободно перемещаться вверх-вниз.

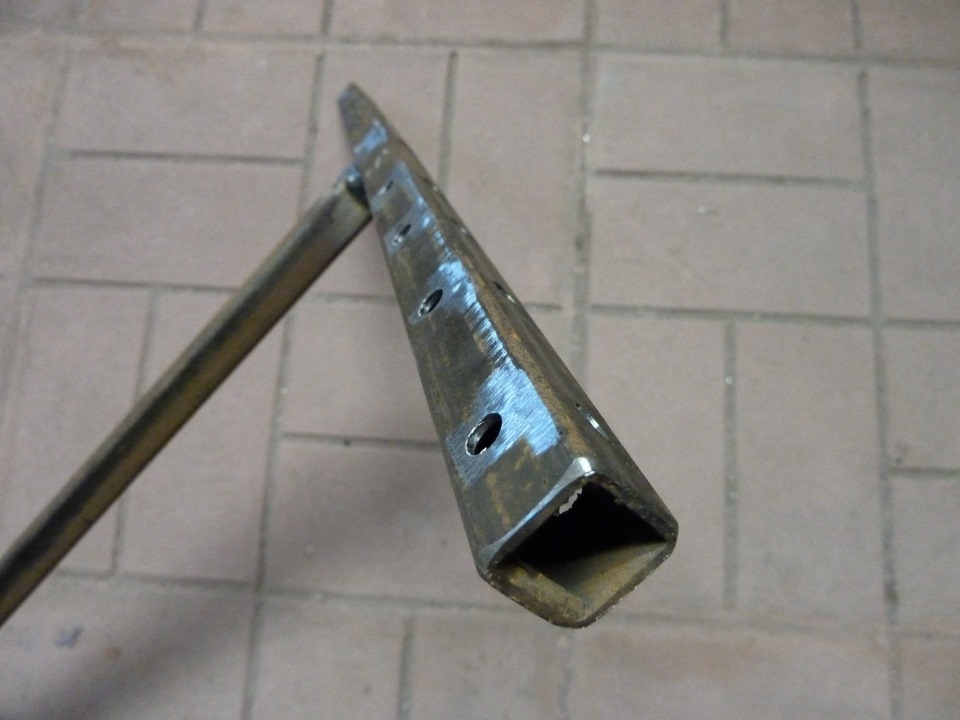

В PPR32 по длине трубы просверлите отверстия Ø 5-6 мм через 20 мм, которые понадобятся для фиксации верхнего штока болтом. Можно сделать их только по одной стороне, но все-таки будет надежнее, если болт пройдет сквозь профиль и зафиксируется гайкой.
В трубе PPR20 PN20 понадобится только одно сквозное отверстие, через которое будет проходить крепежный болт для фиксации штатива. Его нужно сделать на 2-3 мм больше, чем у PPR32, чтобы болт проходил свободно – так будет удобнее. С одной стороны трубы припаяйте тройник PPR20 и по бокам тоже приварите профили, чтобы получилось подобие буквы «Т» Перекладина понадобится для фиксации осветительного прибора.
А вот с ножками стойки можно пофантазировать. На верхнем фото показано, что за центр основы взят тройник PPR32 и от него расходятся трубки по бокам, где припаяны такие же тройники в горизонтальном положении, от которых опять расходятся профили и на их концах приварены уголки. Но эти самые уголки можно припаять не в горизонтальном, а в вертикальном положении и тогда конструкция будет опираться на 4 точки, хотя получится не такой жесткой. Здесь выбор за вами и большую роль в этом сыграет вес прожектора – если он достаточно лёгкий, то упор на 4 точки как раз подойдёт.
Верхнюю часть штатива можно делать немного длиннее, чем нижнюю, но не больше, чем на 150-100 мм – так в сложенном состоянии он будет удобен для освещения нижнего ракурса чего-либо. Подумайте о том, для чего он вам может понадобиться в сложенном состоянии: например, вы захотите подсветить крыло автомобиля снизу и тогда будет удобно, если конструкция будет установлена где-то на уровне средины колеса или чуть выше, то есть, не более 40-50 см от пола. В таком случае в полностью разложенном состоянии стойка будет высотой чуть меньше метра.
Остаётся прикрепить осветительный прибор к перекладине штатива и сделать это можно по-разному. Кто-то может, к примеру, примотать изолентой, а кто-то проволокой, но это получится не совсем эстетично. Я предпочитаю фиксировать такие вещи мелкими саморезами (их также называют блошками или клопами), которые используют для монтажа профильных каркасов под гипсокартон. Также можно вместо них приобрести несколько коротких режущих шурупов с пресс-шайбами. Они белого цвета и, возможно, вам это покажется более красивым.
Примечание: электрошнур от прожектора при желании можно пропустить сквозь трубы штатива.
Заключение
Если кому-то покажется, что комбинация труб PPR32 PN20 и PPR20 PN20 чересчур хлипкая, это можно исправить. В таком случае вам понадобятся профили PPR40 PN20 и PPR25 PN20 с соответствующим диаметром фитингов.
