Как сделать подставку для точила
[#Гараж] Столик-полка для точильного станка
Для того, чтобы освободить место на верстаке от точила, задумал организовать для него отдельное место. Точило по моей задумке должно быть прикреплено к стене, в месте, где оно не будет мешать ни автомашине, ни работе с ним. Высоту столика-полки для него определил такую же, как если бы оно находилось на верстаке, т.е. 90 см.
Измерив само точило, набросал схемку полки.
Ну и озадачился, как сделать так, что-бы оно со стены не упало, ведь при его работе создается какая, никакая вибрация. А стенка у меня, толщиной 7 см, не ахти какая прочная. Скорей всего строители ее из остатков лепили.
Поэтому решил.
Снизу будет стоять на одной ноге, прилегающей к стене. Эта нога должна снизу быть прикреплена к полу анкерами. От боковых смещений, сама полка прикрепляется к стене тремя 60мм дюбелями. Упор полки обеспечивает ее плотное прилегание к стене.
Само точило прикреплено к полке и прижато 10 мм болтами, длиной 80 мм.
Материал для такой полки использовал из остатков профиля, оставшегося от верстака, уголки для крепления к стене и полу, от остатка уголка 45х45-4 при создании мини-места сварщика.
Просверлил отверствия в уголках, и выровняв, прижал их струбциной, после чего приварил к ноге. Саму полку, по-элементно приварил, используя плиту сварщика, углы которой соответствуют 90 градусам.
Потом к полке, снизу, перпендикулярно прикрепил ногу.
Для исключение заваливания полки, усилил снизу ее дополнительным упором. (Железка с дивана))
Покрыл конструкцию грунтом.
Основной критерий установки этой полки, обеспечение ее горизонтальности. Она прикреплена к стене и упирается в пол.
Как сделать надежную стойку под точило
Материалы и инструменты, которые использовал автор:
Список материалов:
— квадратная труба большого диаметра;
— арматура;
— толстая листовая сталь;
— гайки и шайбы;
— составляющие для бетона.
Процесс изготовления самоделки:
Шаг первый. Демонтаж старой рамы
Автор демонтировал старую раму, из стены торчало две трубы, их нужно убрать. В итоге образовалось два отверстия, автор хорошо их смочил водой и заштукатурил бетоном.
Когда все было готово, автор прямо на полу замешал бетон со щебнем и залил в яму с установленной рамой. Затем можно открутить плиту и хорошо подштукатурить бетонную стяжку сверху.
Шаг третий. Собираем стойку

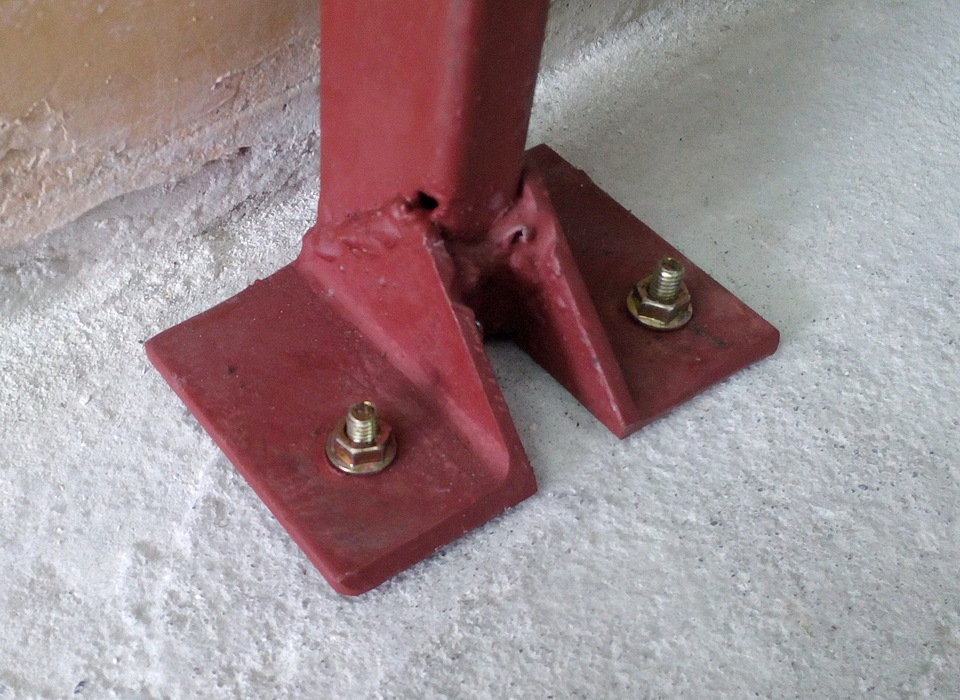

В качестве стойки понадобится квадратная труба большого диаметра, к обоим ее концам привариваем стальные плиты. К одной плите будет прикручиваться точильный станок, ну а другая плита будет прикручиваться к полу.
Шаг четвертый. Покраска, сборка и испытания
Красим стойку и прикручиваем к полу гайками. Конечно, гайки лучше использовать со стопорными кольцами, чтобы они не открутили от вибрации.
Устанавливаем на стойку точило, в удобном месте располагаем выключатель.
Самоделка готова, теперь точило надежно закреплено и работать на нем одно удовольствие.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Стойка для точильного станка своими руками
Авторизация на сайте
Как из остатков профильной трубы и обрезков ДСП сделать столик (или полку) для точильного станка своими руками.
Привет всем любителям самоделок! Приобрел для своей мастерской точильный станок и встал вопрос, где его установить? Просто ставить не верстак не хотелось, так как теряется рабочее пространство, на сварочном столе тоже места не очень много, да и на нем пока временно стоит сверлильный станок, поэтому нужно было что то придумать. Как раз при входе в мастерскую возле двери была ниша, которая ничем не была задействована и как раз в нее по размерам отлично подходил данный точильный станок. Поэтому и было решено делать полку именно под этот размер. Конечно можно было просто прикрепить станок к стене, но мне так не хотелось, а полка это уже и дополнительная зона для хранения чего либо. Поэтому было решено делать именно полку, причем в два яруса.
Материалы
Порывшись у себя в закромах обнаружил большое количество различных обрезков от профильной трубы. Это были обрезки 20*40 и 20*20. Так же нашел на чердаке обрезки ДСП, которые послужат столешницей.
Изготовление
Первым делом при помощи отрезного станка для УШМ необходимо нарезать заготовки. При помощи него срез получается очень ровный и работать с таким станком одно удовольствие.
Все размеры чисто индивидуальные, я подгонял их по размерам ниши и размерам заточного станка, поэтому если будете делать себе, просто возьмите за основу сам принцип изготовления.
До того, как будем сваривать конструкцию полк воедино, нужно просверлить отверстия в профиле под анкерные болты, которыми полка будет крепиться к стене.
Теперь можно сварить конструкцию. Для более точной и простой сварки, можно использовать специальные магнитные держатели. Такие магниты очень сильно выручают, если например немного скосили при отрезании заготовки, то прижав с двух сторон магнитами, все равно получится прямой угол.
После сварных работ получается вот такая конструкция.
Теперь ее необходимо покрасить, что бы вписалась в общий коллектив мастерской. Красил обычным баллончиком, предварительно загрунтовав.
Далее готовим столешницу. За основу взял остатки от ДСП. Делаю две полки, одну верхнюю целую и нижнюю с вырезами.
Затем необходимо закрепить полку на стене при помощи анкерных болтов. Закрепил на 5 штук, что бы все было прочно и от вибрации станка ничего не отпало.
Предварительно все выглядит вот так.
Теперь можно поставить полочки и закрепить их при помощи винтов с гайками.
Отверстия в профиле закрыл пластиковыми заглушками.
После установки столешниц полка стала выглядеть вот так.
Теперь можно установить точильный станок и протестировать его. Станок так же закрепил на винты. Со своей задачей он справляется отлично. Место установки очень удобное, и место на верстаке не занимает и работать на нем очень удобно.
Металлическая стойка-подставка для заточного станка
Если на рабочем столе недостаточно свободного места, чтобы удобно разместить на нем заточной станок (наждак), тогда мы можем предложить простой альтернативный вариант. Можно сделать, например, металлическую стойку-подставку.
Она не займет много места в домашней мастерской, и позволить установить наждак максимально компактно и удобно. Для ее изготовления потребуются доступные и недорогие материалы — они имеются практически в каждой мастерской или гараже.
Первым делом необходимо вырезать из листа металла круглый диск нужного диаметра. Это будет основание стойки. Потом в диске нужно просверлить четыре отверстия на сверлильном станке, но предварительно надо сделать разметку маркером.
Основные этапы работ
На следующем этапе необходимо вырезать прямоугольную пластину — площадку под наждачный станок. И в ней надо будет просверлить два отверстия по бокам.
Далее надо отрезать кусок стальной трубы диаметром 80 мм подходящей длины (зависит от того, на какой высоте вы хотите, чтобы располагался заточной станок). Труба приваривается к диску, и дополнительно усиливается четырьмя пластинами.
К верхней части трубы приваривается прямоугольная площадка под заточной станок. После этого останется только зачистить сварные швы болгаркой.
Подставка крепится к бетонному полу болтами. Подробно о том, как изготовить металлическую стойку-подставку для заточного станка, смотрите в видеоролике на сайте.
Как сделать удобный подручник для наждачного станка
Чтобы работа с наждачным станком была максимально комфортной, можно сделать для него удобный подручник, на который будут опираться обрабатываемые детали и заготовки. Чтобы уменьшить себестоимость самоделки, можно использовать доступные подручные материалы.
Для изготовления подручника потребуется кусок профильной трубы, полоса металла, а также отрезок пластины. Для фиксации основания подручника понадобятся два болта. Если на станке установлено 2 заточных круга (с одного и другого края двигателя), то можно сразу сделать два подручника.
Первым делом необходимо нарезать заготовки для подручника по размеру. В данном случае нужно ориентироваться на габариты наждачного станка и собственные предпочтения. Потом в отрезке полосы делаем продольную прорезь. Сначала сверлим два отверстия по краям, затем прорезаем болгаркой.
Основные этапы работ
Соединяем полосу, профтрубу и пластину на прихватки. Проверяем, совпадают ли размеры, а потом обвариваем. Из прямоугольного куска ДСП делаем основание для наждачного станка. На следующем этапе делаем разметку и сверлим «посадочные места» под крепежные болты.
Далее производим установку изготовленных подручников и самого заточного станка на основание из ДСП. Если все нормально, то можно приступать к обработке деталей. При желании подручники можно также покрасить.
Подробно о том, как своими руками сделать удобный подручник для наждачного станка, можно посмотреть в видеоролике на сайте.
