Как сделать подсветку кнопок стеклоподъемников

Колхоз-тюнинх или диодная подсветка ручек и кнопок стеклоподъемников своими руками.

На прошлой недели сделал подсветку внутренних ручек открывания дверей и подсветку кнопок стеклоподъемников, а за одно и подсветку кнопки обогрева зеркал. Что интересное когда разобрал кнопки стеклоподъемников, оказалось что там есть отверстие под светодиод, но самих диодов нет))))

Ну во первых в магазине радиодеталей были куплены 8 светодиодов на 12вольт по 15руб. в которые уже встроены резисторы и не горят от автомобильной сети.

Затем при помощи ножа ()можно лезвием) сделал их матовыми, что бы свет распределялся равномерно а не лучом.

Т.к. с паяльником я не очень дружу, то кое как смог припаять к 4 диодам провода + и — (они пойдут на ручки открывания дверей)

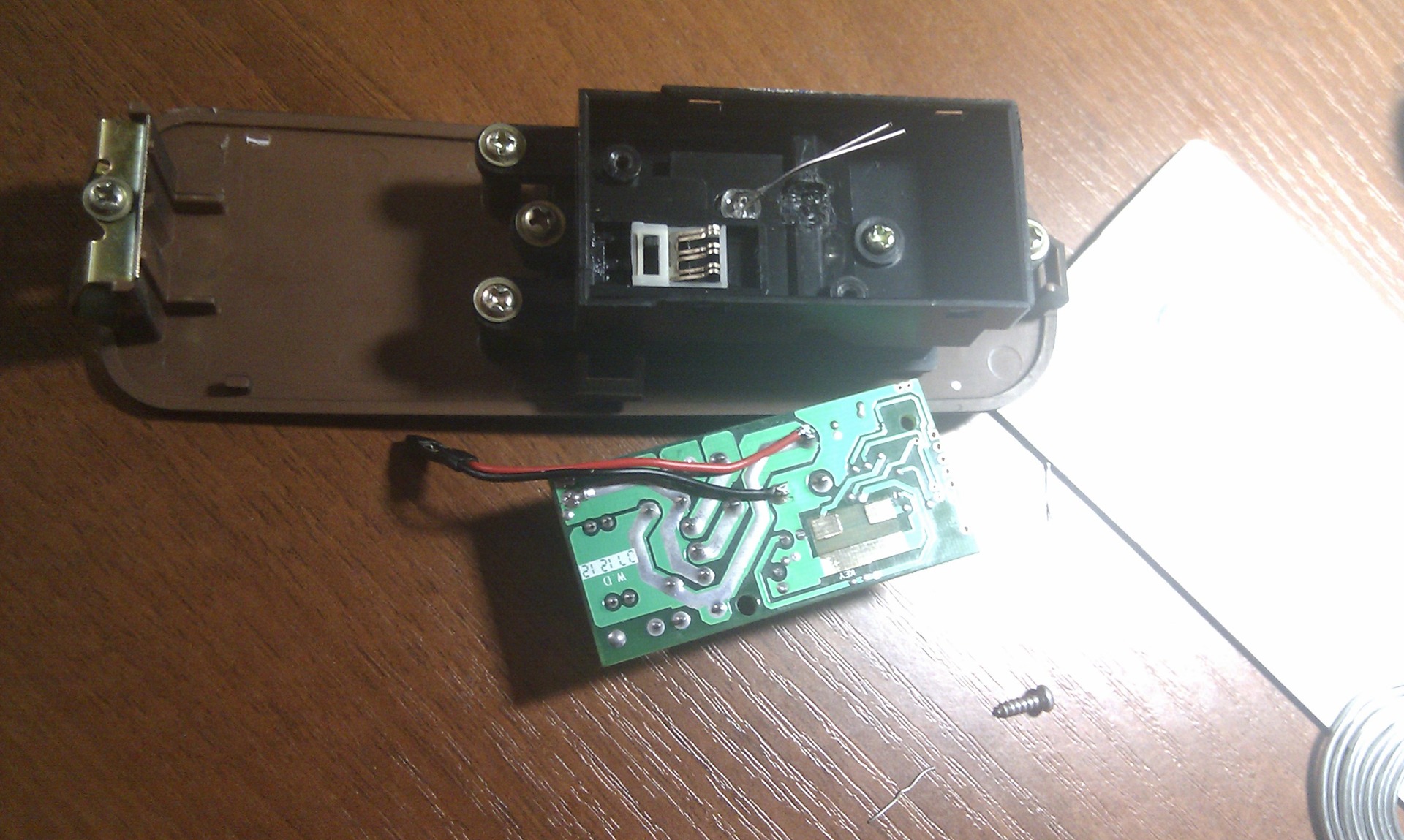

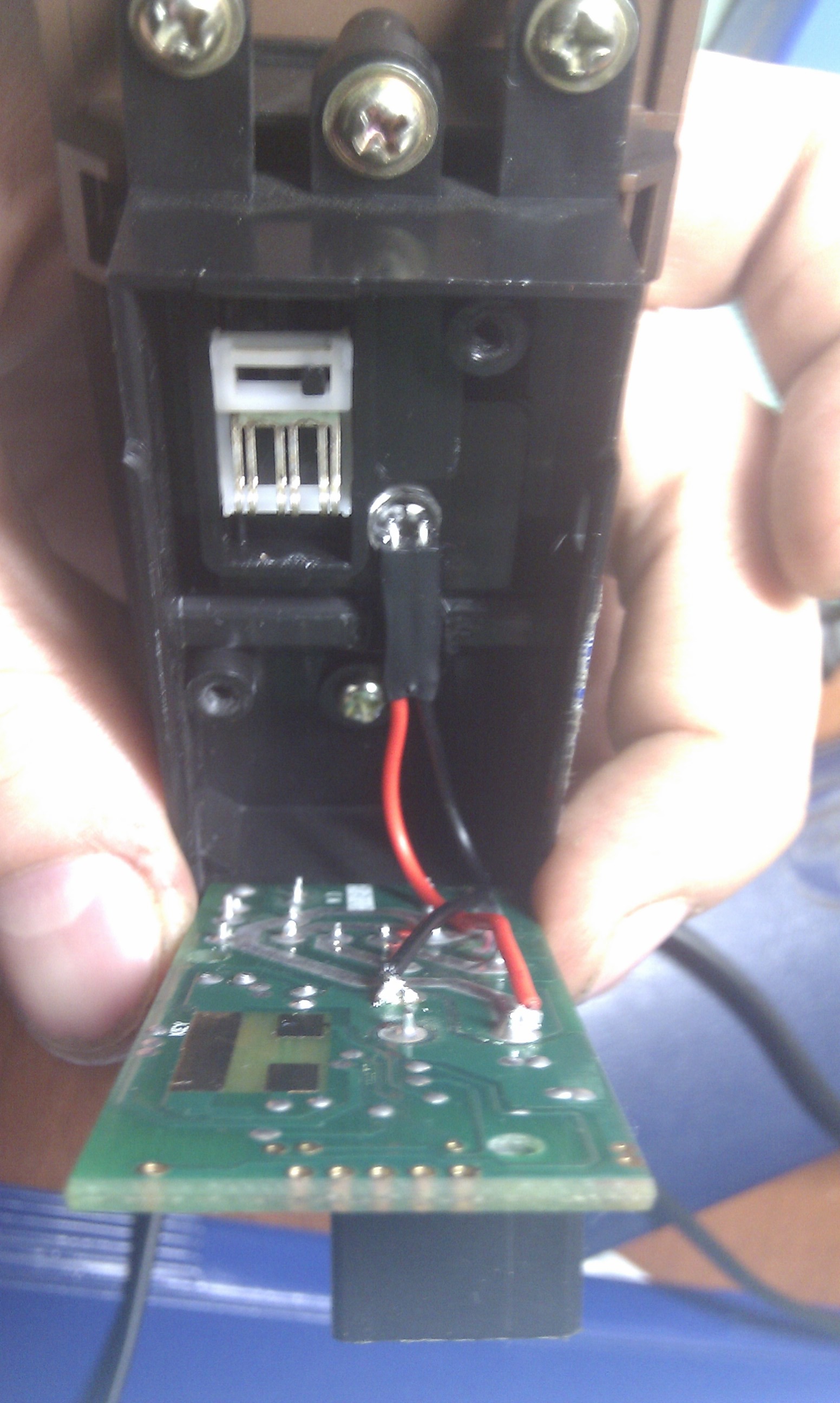

Разобрав кнопку стеклоподъемника при помощи тестера определили на какие контакты подаются масса и +12 при включении зажигания (на фото видно) припаял соответствующие провода и собрал кнопки обратно

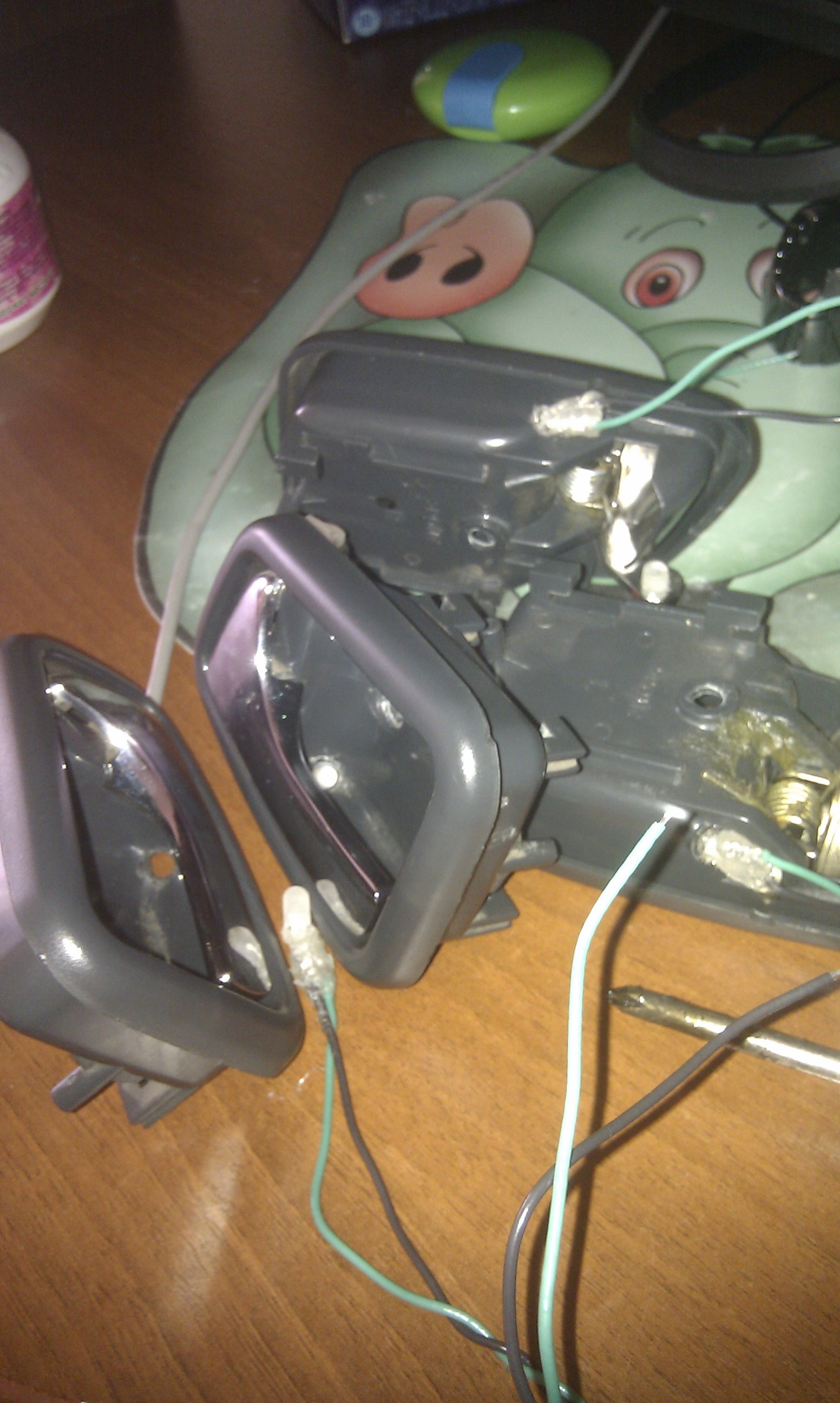

Сняв внутренние ручки открывания дверей, просверлил в них отверстия под светодиоды и приклеил на термоклей

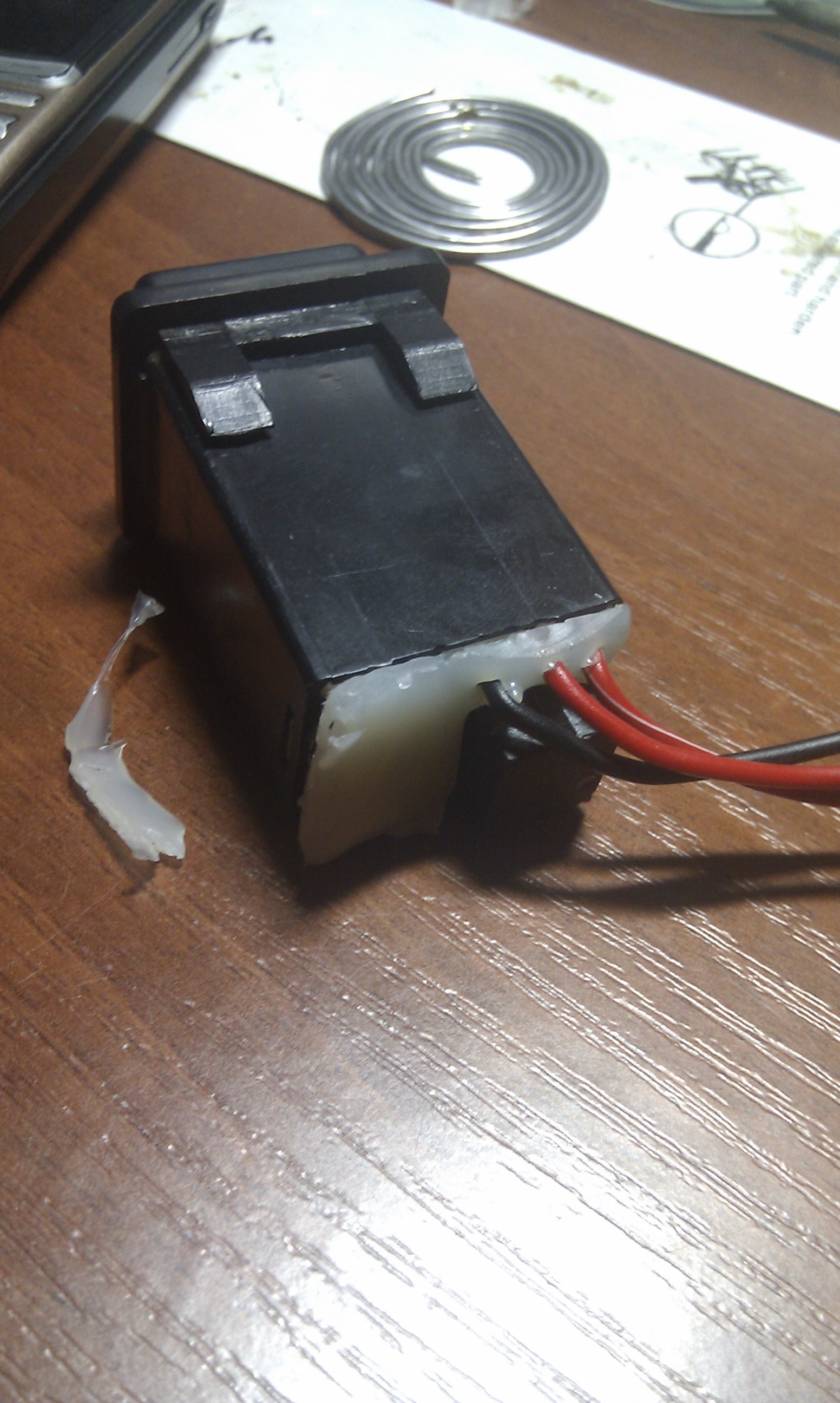

Кнопку обогрева зеркал тоже решил подсветить, для этого разобрав её и вставив светодиод через отверстие вывел провода сбоку кнопки

Провода от кнопки подогрева и подсветки ручки соединил в 2 клеммы на + и —

Потом в к соответствующим проводам стеклоподъемников подсоединил провода от подсветки ручек. Результатом доволен, теперь при включении зажигания включается подсветка ручек и кнопок стеклоподъемником +кнопка обогрева зеркал.

Источник

Подсветка кнопок стеклоподъемников

Вообщем давно хотел сделать и все необходимое давно купил, собрался и поехал в гараж шаманить ))

Разобрал обшивку, вытащил блок стеклоподъемника держится вроде на 4х фиксаторах ну и как всегда я что то должен был сломать и это окозался один фиксатор) ну да и хер с ним и на трех отлично держится)) Разобрал я блок все элементарно расковыревается тоненькой плоской отверткой)) Если будите делать там под кнопкой будет пружинка и маленький шарик вытащите все пружинки и шарики и сложите в коробочку дабы не про**ть.

Потом при помощи нагретой иголки сделал отверстие под ножку, вторая ножка проходит сквозь уже существующее.
Затем с обратной стороны припаял резисторы, свел все плюсовые (длинная ножка на светодиоде) и минусовые контакты в две точки. Плюс по центру, минусы по краям, затем соединил отрезком провода две получившиеся шины.

Далее собираем все в обратной последовательности предварительно проверив работоспособность на аккуме.

Подключил питание через старую проводку от акустики

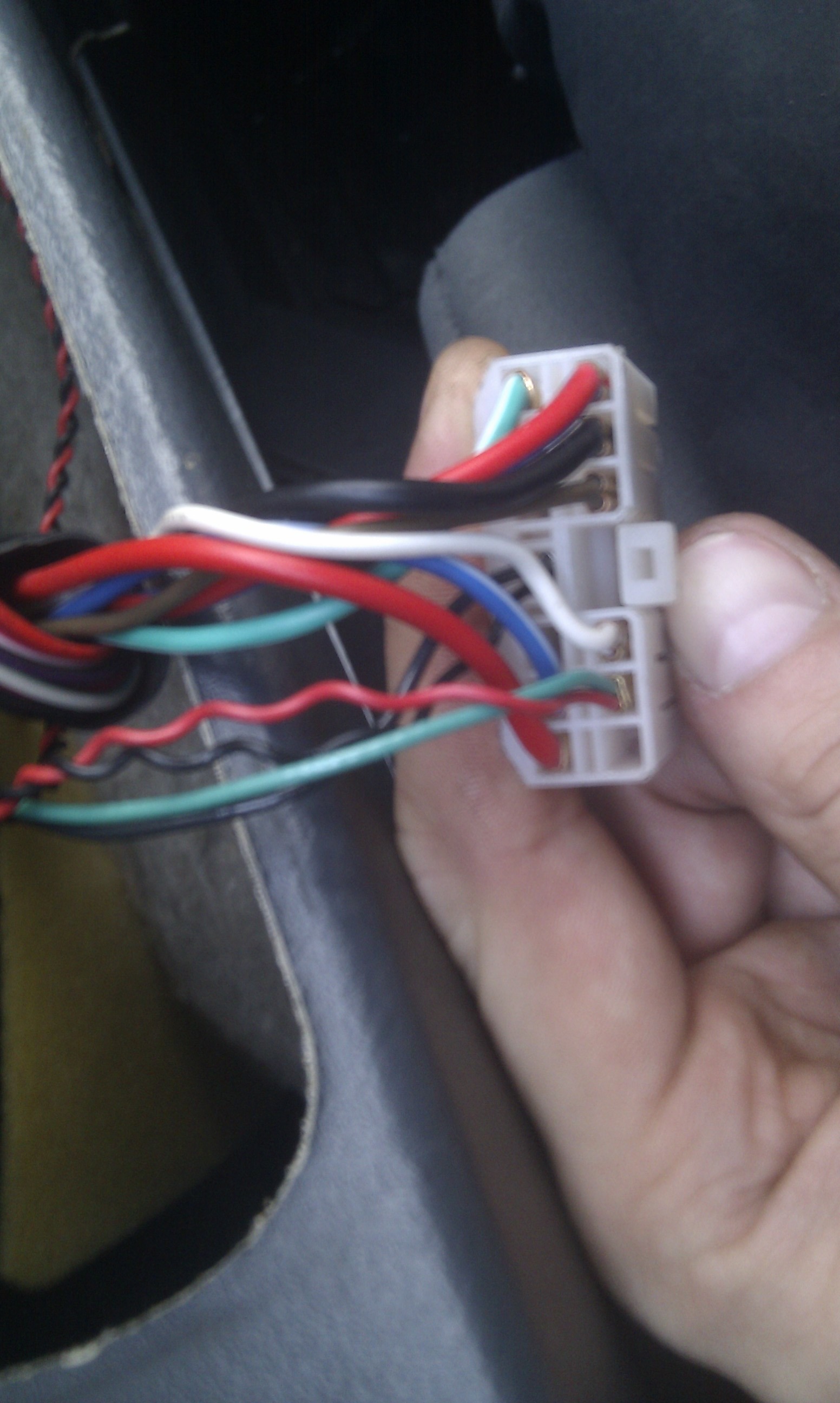

Достал магнитолу, нащупал провода от магнитолы два минусовых скрутил в один и засунул в фишку от магнитолы и зафиксировал изолентой

два плюсовых тоже скрутил в один и удлинил проводом для того что бы подключить от габаритов.

Для этого надо вытащить водительский бардачок сесть на пассажирское сидение и лечь на водительское, так удобнее проделывать все манипуляции.

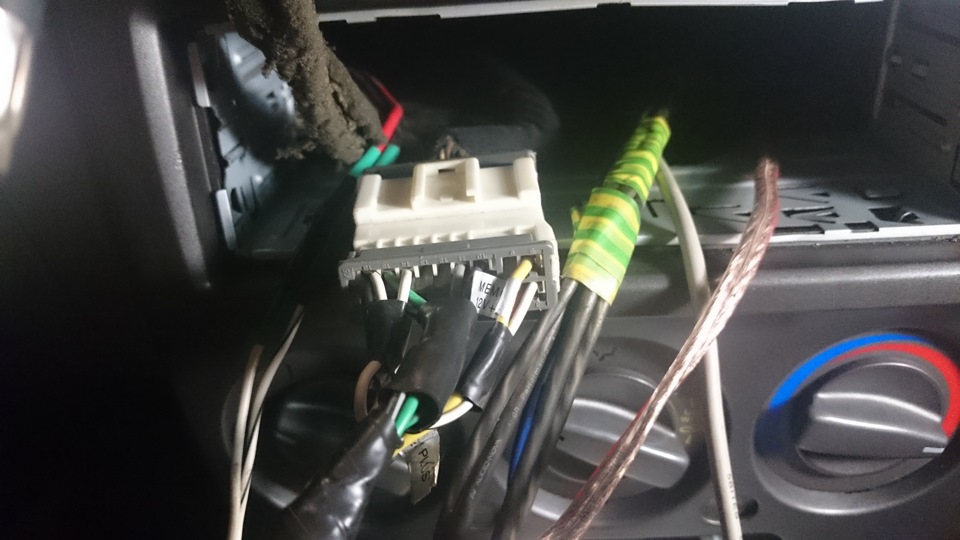

Нашел я там желтую фишку, отсоединил ее. Нам понадобится зеленый провод с оранжевой полоской. Аккуратно зачистил изоляцию и примотал удлиненный провод от старой проводки из под колонок. Проверил, собрал, доволен))

Потребуется:
7 светодиодов 5мм (можно 3), у меня белые — 7р/штука
7 резисторов около 1 кОм (купил 901 Ом)
4 разъема (фишки)
паяльник
Так же был использован вот этот инструмент в количестве одна штука, вроде девушка называется))))

Сделал пока что подсветку только передних стеклоподъемников, для задних придется тянуть проводку.

И на последок был использован андон)) Кто бы мог подумать что для ремонта машины он пригодится))
Износился пыльник на ЦЗ и мне в голову пришла эта замечательная идея))

Источник

Подсветка кнопок стеклоподъемников, через штатную разводку плат

Собственно, озаботился я этой идеей после многократных попыток открыть нужное окно в темноте и не смотря на пульт.
Кроме того, пассажиры мои часто пытались вместо окна открыть дверь. И блокировка замка их не останавливала 🙂
В итоге, решил сделать подсветку всех кнопок стеклоподъемников.

Потом, при вскрытии водительского блока в поисках перегоревших лампочек обнаружилось, что хитроумные японцы данную функцию подразумевали.
Но не доделали. Я решил доделать за них.

Итак, мы имеем четыре блока кнопок. При этом конструктивно все, кроме водительского одинаковы.
Идея состоит в следующем:
1. Надо прорезать в кнопках отверстия прямо над оставленными колодцами под штатную подсветку и закрыть их полупрозрачным материалом.
В идеале, это может быть любой молочно-белый полиэтилен или пластик. Достаточно толстый, чтобы закрепить его в отверстии, но пропускающий свет.
Пионеры проводки подобной подсветки (www.pro-lancer.ru/archives/744) предлагали использовать леску от дачного триммера.
2. Надо установить светодиоды в места на платах управления стеклами.
3. Туда же установить недостающие резисторы, рассчитанные в зависимости от Ваших светодиодов.

0. Снятие блоков управления.
0а. Передние блоки снимаются просто. Их надо аккуратно подцепить снизу плоской отверткой и потянуть наверх.
0б. Для снятия задних необходимо снимать обшивку дверей. Для этого:
1. Подцепляем тонкой отверткой (шилом) заглушки в внутренних ручках открывания и закрывания и два колпачка в верхних углах обшивки.
2. Отворачиваем саморезы под открытыми в п.1 заглушками. (4шт.)
3. Снимаем ручку закрывания и рамку ручки открывания (она по периметру на защелках, тянем нежно, но настойчиво) (фото снятой рамки нет, но там нет ничего сложного)
4. Начиная от заднего верхнего угла отцепляем по периметру обшивку. (правую — по часовой стрелке, левую против) И снимаем, отсоединив колодку от пульта.

5. Отвернув два самореза крепления блока кнопки к наружной накладке, снимаем блок.

Открываем блок (нужно отжать защелки) и вынимаем плату. [u]Внимание:[/u] плата с внутренней стороны приклеена, тяните сильнее.

1. Перфорация кнопок.
Место под отверстие в кнопке удобно делать любым стержнем. Достаточно толстым, чтобы не болтаться в колодце.
Делать это нужно снизу после разборки блока кнопки. В принципе, можно наметить просто по центру между отметками формы.

Сверлить лучше снятые с блока кнопочки. Надо отогнуть два ушка с боков и оно снимется. Осторожно, не потеряйте пружинки и вставки из-под кнопок!

Диаметр отверстия — на Ваше усмотрение, я сверлил 2мм. Упомянутые пионеры — три отверстия по 1.5мм.
Далее — импровизация с тем, чем это закрыть 🙂
Я нашел немного прозрачного плавкого пластика. И сделал из него некое подобие линз методом горячей штамповки.

2. Подготовка плат.
NB! Будьте внимательны с пассажирскими платами и не перепутайте их! Иначе придется пересобирать блоки, т.к. их конструктивная идентичность компенсируется прошитыми мозгами.
1. Светодиоды. Диаметр 3мм.
Цвет: Ваш личный вкус и импровизация. Я ставил под цвет кнопок (у меня все кнопки — красные). От 7 до 8 штук
Характеристики: в среднем, все они рассчитаны на ток 20мА, но имеют разную яркость и напряжение питания: синие и белые рассчитаны на большее.
Поэтому надо экспериментировать с током. У меня горят на

8мА. Штатный горит на

3мА.
Стоят Para Light L-314ed, напряжение 2.0-2.8В, яркость при 20мА — 20мКд.
2. Резисторы.
Цвет: любой :))
Характеристики: Надо считать от светодиодов. Считать удобно тут: ledcalc.com/.
Стоят в пассажирских — 6.2КОм 0.25Вт, в водительском 3.3КОм 0.25Вт
Собственно, устанавливаем резисторы и диоды на отведенные под них места (См.фото). И не путаем полярность диода 🙂

Важно: При установке светодиодов, примерьте плату в блок. Он должен не больше, чем на свой корпус вылезать из колодца. Иначе будет цеплять за кнопку.
3. Сборка блоков.
Тут, думаю, проблем не будет. Не забудьте только выставить ползунки кнопок на центры. Иначе они не попадут в зацепление с кнопками.
4. Устанавливать блоки — в порядке, обратном снятию.

Источник

Подсветка кнопок стеклоподъемников. RGB как это сделано.

Очень много текста и фото, кому не хочется читать результат в самом низу.

Много раз думал почему же в Hyundai Solaris нет подсветки кнопок такого полезного устройства, как стеклоподъемник. Однажды увидев реализацию такой подсветки у пользователя berrymor решил дополнить и свой автомобиль.

Позвонил своему хорошему другу которого я вечно достаю своими «дурацкими» идеями с машиной. Поскольку после покраски серебристых вставок в дверях у меня были сняты кнопки заднего стеклоподъемника решил провести эксперимент с одной из них.

Поскольку в планах было сделать многоцветную подсветку ниш для ног, то и кнопки решено было подсветить в RGB стиле.

Поскольку очень загорелся этой идеей буду расписывать хронологию действий
Начато в 17:00 у моих друзей TechTuning.

Что сделано в машине:

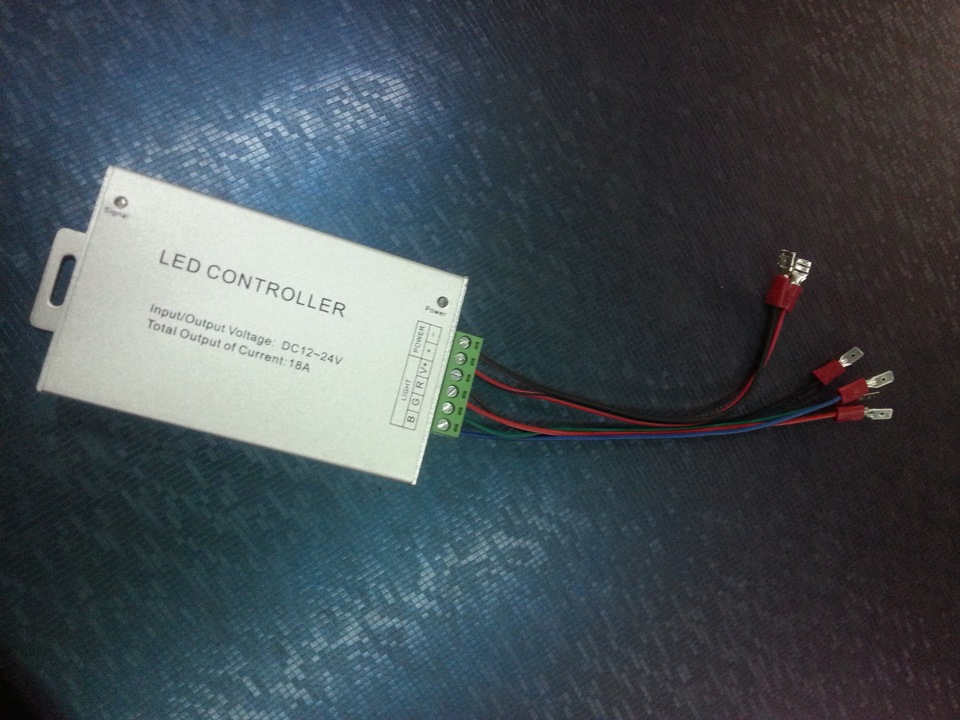

1. В каждую дверь проведены 4 жильные провода соответствующие цветам на контроллере. В передние двери через резиновые заглушки под резиновой гофрой. В задние двери через резиновую гофру.
2. Блок управления был закреплен на кузов за бордачком на двусторонний скотч.
3. От контроллера выведены провода питания и на них надеты клеммы чтобы не делать скруток у блока и простоты дальнейшего подключения.

4. После этих действий требовалось поехать к другу для дальнейших действий с кнопками. Провода на всякий случай были зафиксированы от замыкания на пленке которая приклеена в двери.

Закончил все эти действия в 00:00 и поехал для дальнейших действий с машиной.

В конструкции наших кнопок уже предусмотрены места для установки подсветки (но почему то нет).

Источник

▲▼подсветка кнопок стеклоподъемников, часть 1▼▲

Решился я на процедуру связанную с внедрением подсветки кнопок стеклоподъемников, сначала выбирал как лучше сделать, поместить светодиоды в свои кнопки, или поменять кнопки от рестайлинга. Выбор пал на рестайлинговые кнопки. Поехал к другу, взял кнопку и процесс пошел.

Скинул обшивку и начал смотреть что к чему. Прозвонив провода, понял, что в моей проводке не хватает двух проводов идущих к светодиоду. Найти их не составило труда, два крайних пина это и есть подсветка кнопки. Впихнул два провода, предварительно взяв провода с нужными пинами, плюсовой провод запаралелил с розовым, второй провод к массе. Подсветка загорелась!

Ну думаю нужно кнопку поменять. Раскрутил старую, вставляю новую, а она не подходит по крепления. Короче корейцы сделали посадочные места кнопки стеклоподъемников на рестайлинговом солярисе другие.

Но, безвыходных ситуаций не бывает, разобрал обе кнопки, они оказались одинаковыми, поэтому поменял потроха и верхнюю кнопку, а корпус остался от старой кнопки, и дело пошло!

Одна дверь теперь с подсветкой, с задними будет все тоже самое.
Появилась еще одна проблема, что делать с водительской дверью? Есть у меня и блок с подсветкой

Разъемы там одинаковые, но в моем блоке есть только автоопускание, а в новом блоке есть еще автозакрывание водительского стеклоподъемника, поэтому при подключений нового блока, работают только три стеклоподъемника, водительский не работает. Пока думаю как решить эту проблему? Если есть умные мысли рад буду почитать!

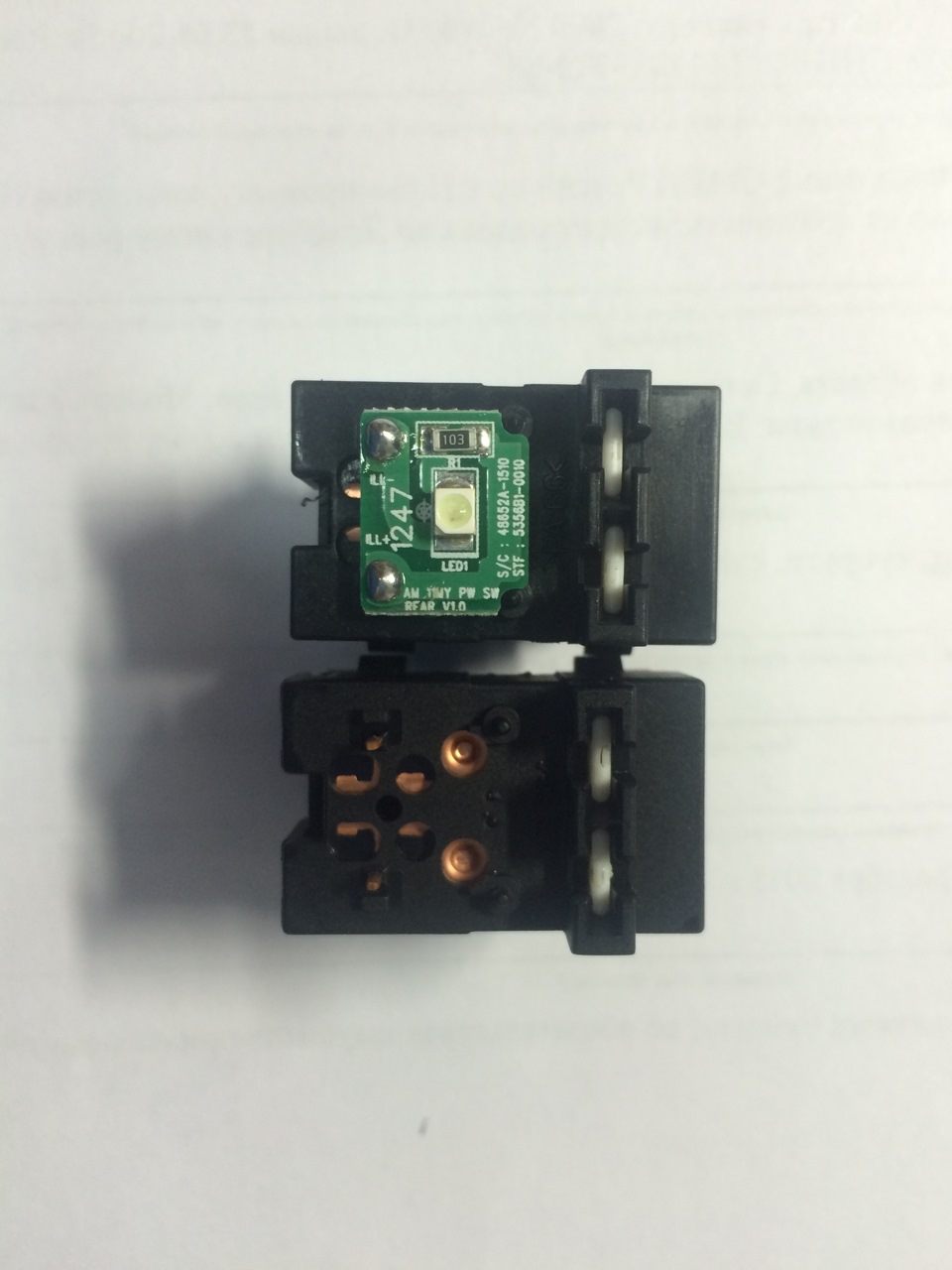

После исследования нового блока, нашел где плюс и минус на подсветке, может выпаять светодиоды и впаять в свой блок, или как то решить проблему с водительской кнопкой на рестайлинговом блоке?

Спасибо всем кто дочитал, будут умные мысли, пишите, может кто что посоветует в этой проблеме!
