Как сделать подвес для динамика
Изготовление подвеса сабвуфера JBL GTO 1202D
Доброго времени суток всем читающим!Надеюсь эта запись будет для кого то полезна.
Еще прошлой зимой достался мне вот такой вот пациент
с порванным подвесом.Руки ни как не доходили для его восстановления, да и информации было мало по поводу ремонта.Решил не ремонтировать старый подвес, а изготовить новый.Про ето я сейчас и напишу.
Для начала нашел инфу про изготовления подвеса.Кому интересно можете почитать:
www.tehnari.ru/f142/t69561/
Потом из 8 мм.фанеры выпилил необходимую форму ввиде кольца под диаметр динамика, можно сделать кольцо и шире.

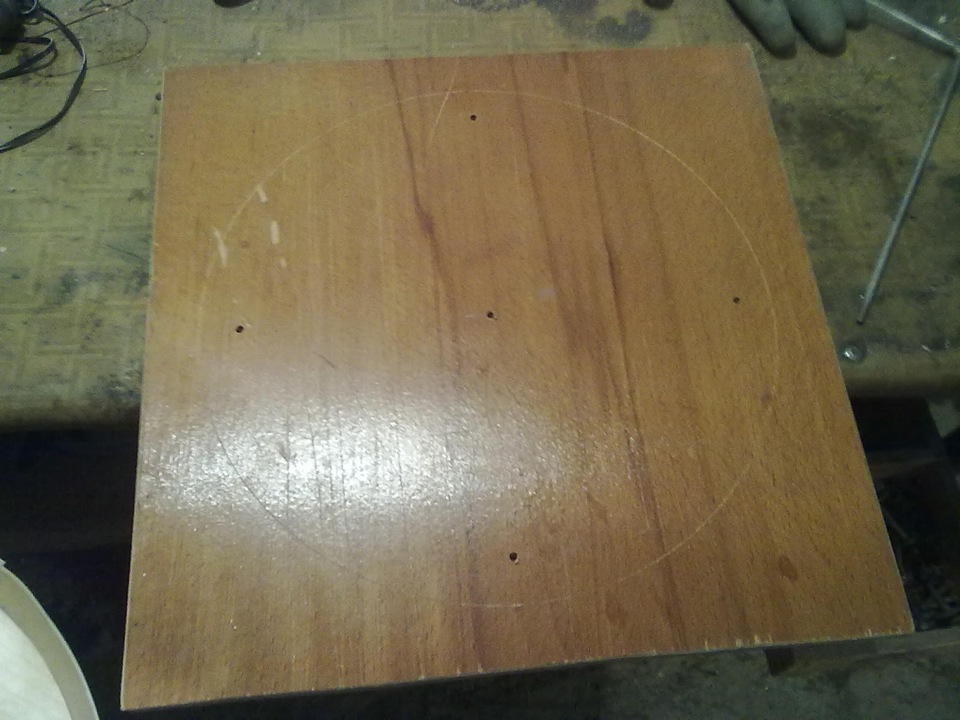

Изготовил основание из ДСП, на нем разметил как будет находится это кольцо, просверлил отверстия для крепежа этого кольца к основанию и одно отверстие по центру для «резака».

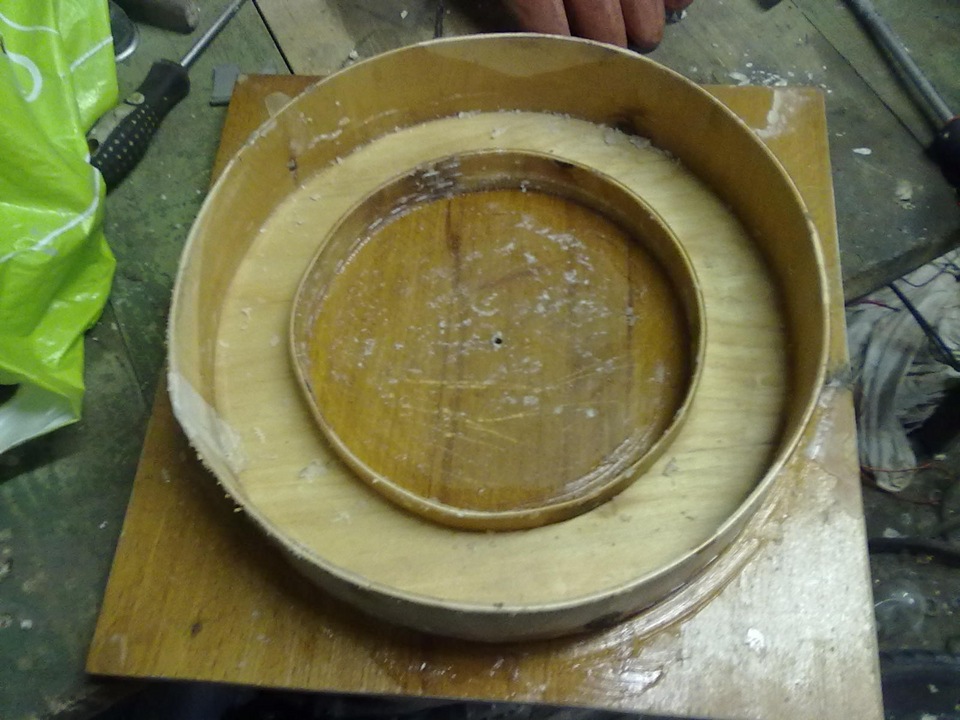

Перед тем как закрепить кольцо на основании изготовил из фанеры борта для кольца(чтобы материал не вылился) и закрепил на кольце степлером.Потом закрепил кольцо на основании и залил все щели герметиком.
следующим этапом нашел метал примерно 1 мм.толщиной

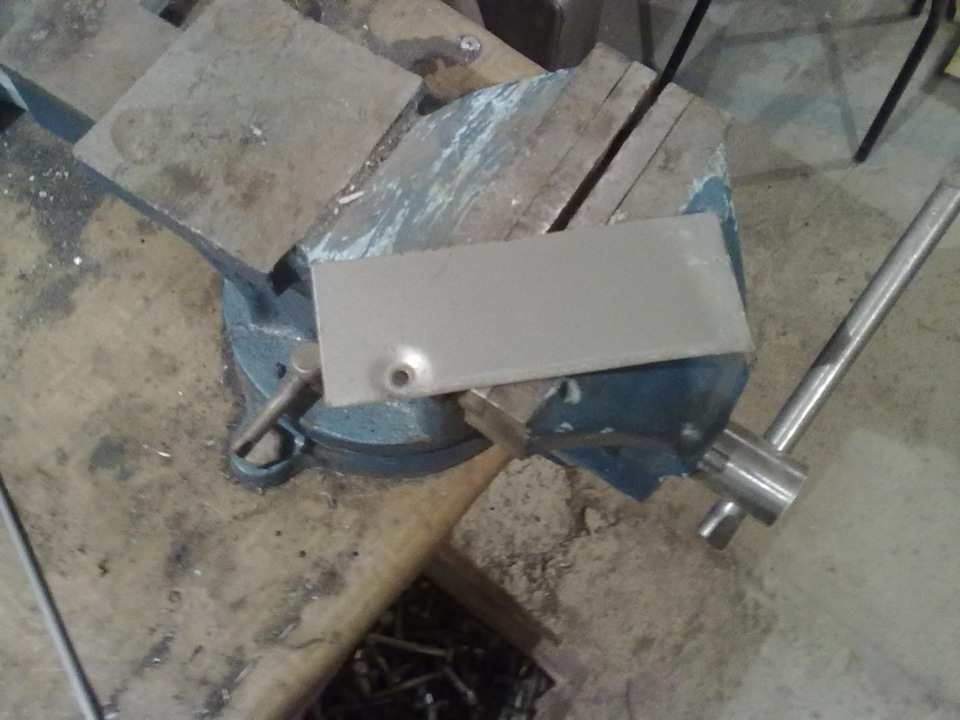

сделал из него профиль будущего подвеса

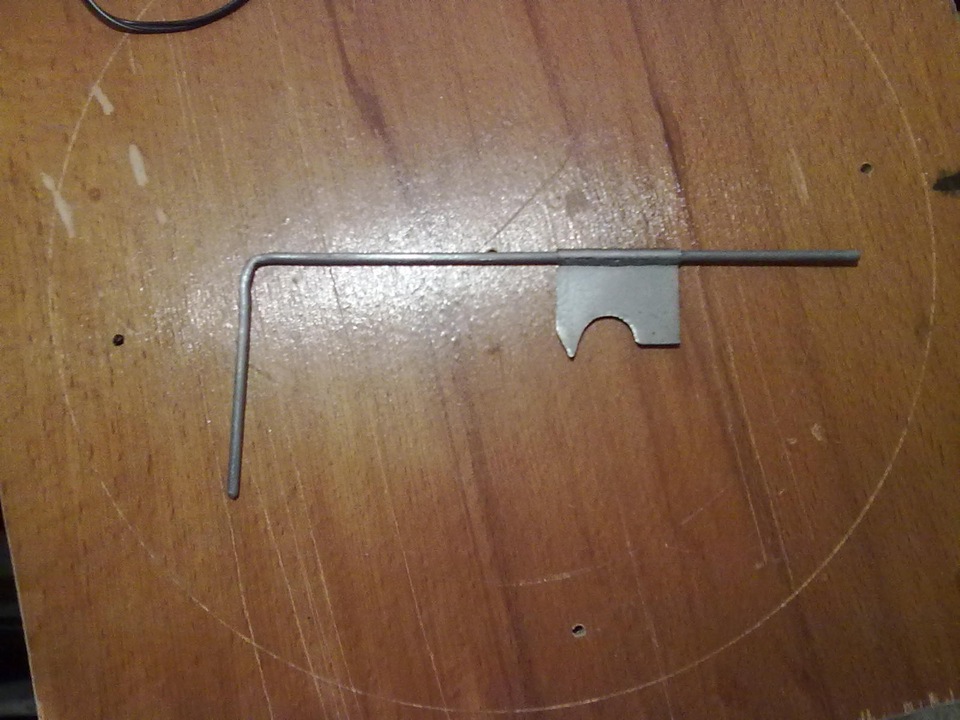

этот профиль закрепил на электроде, зогнув электрод под необходимый радиус.
Для изглтовления формы нам нужен был парафин, но найти оказалось его сложно.Нашел по объявлениям чисто случайно за 180 р. за кг.Купил сразу 2 кг.(на будущее).У друга в гараже с помощью сковородки и газовых горелок растопили парафин и залили его в кольцо.
После высыхания убрал внутренний большой борт (их внутри 2 один большой и один маленикий)начал вытачивать форму с помощью «резака» круговыми движениями снимая слой за слоем

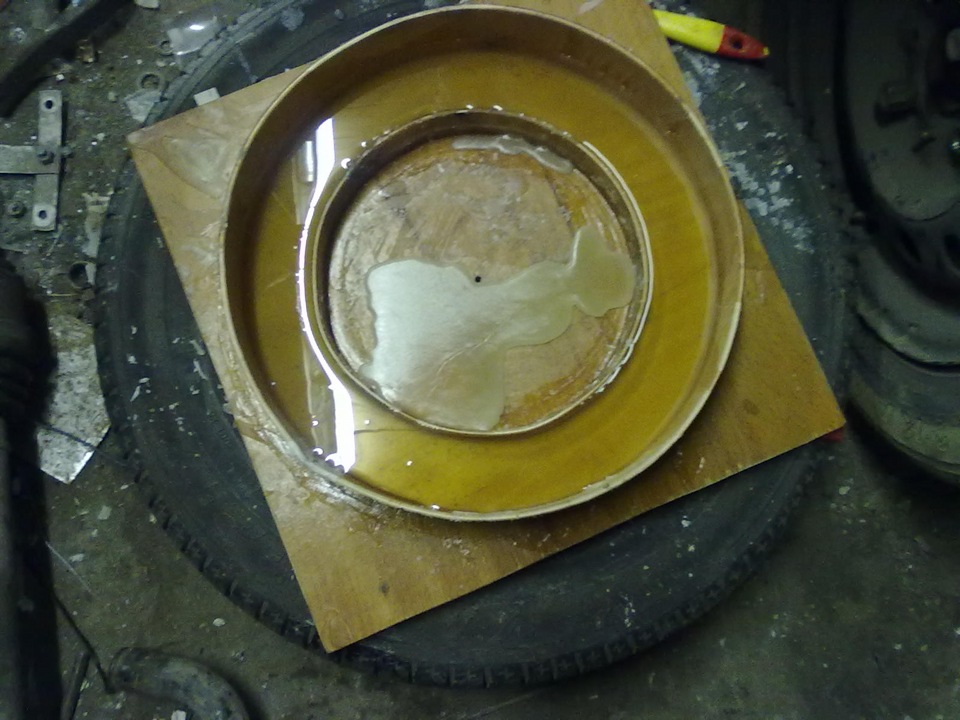

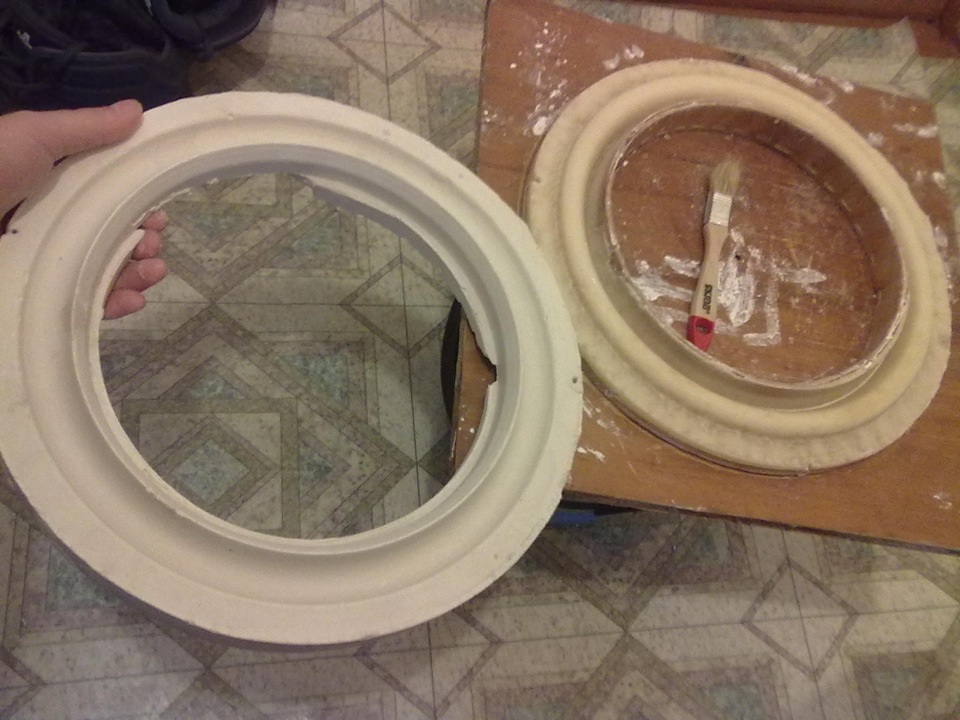

далее друг уже без меня установил все борта назад и залил форму гипсом, гипс нужно разводить по жиже, что залить все полости.После отвердевания убрал борта, они уже не понадобятся и разъеденил формы.

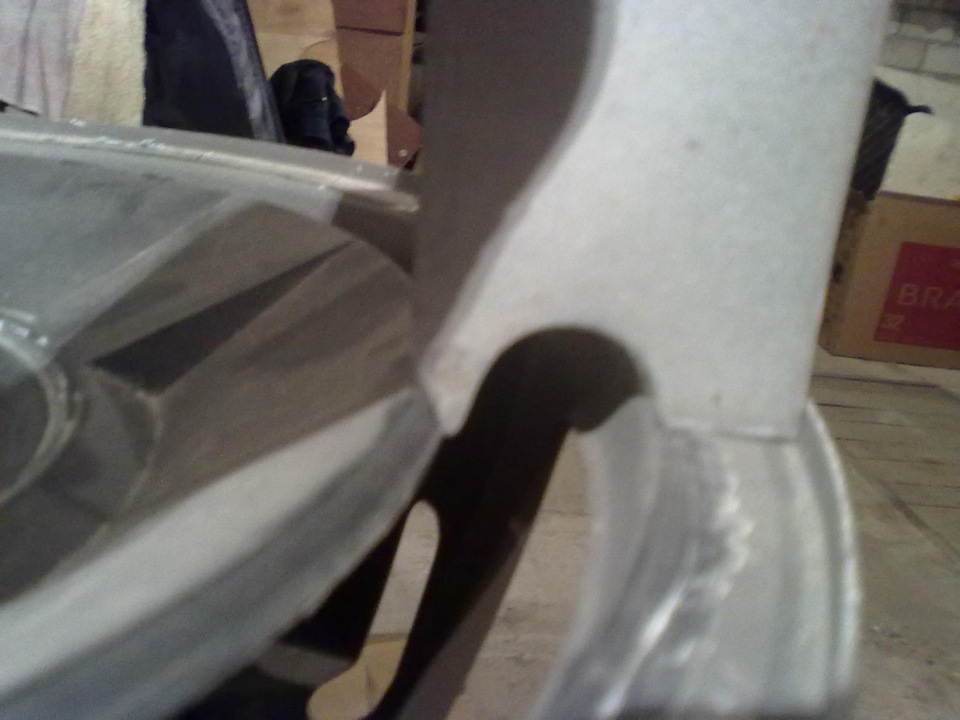

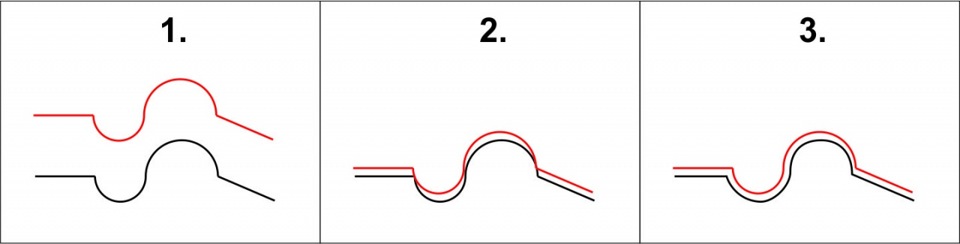

потом доработал парафиновую форму по рисунку, чтобы получить толщину будущего подвеса.
Смазал обе формы вазелином, чтобы клей не прилип.
Клей-герметик покупал для приклеивания лобового стекла автомобиля

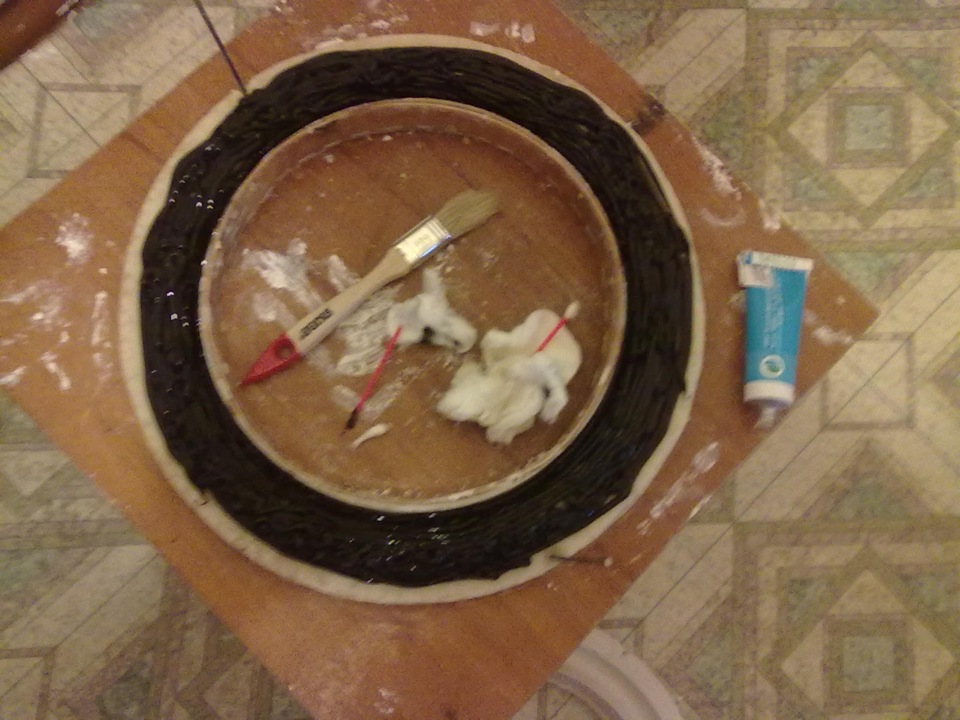

после высыхания по внешнему виду и по ощущениям похож на резину.Намазал парафиновую форму этим клеем и совместил 2 формы.Выдержал примерно 2 суток, не меньше, разъеденил увидел, что со стороны парафина клей не высох, а со стороны гипса высох, поэтому получились пробоины по всему радиусу.Решил высушить и уже намазать клей в ручную без форм, ну и вот собственно подвес собственного изготовления.Конечно не такой красивый как заводской, цель была собрать динамик, чтобы он выполнял свои функции как положено.
Термопресс для изготовления подвесов к квадратным динамикам
Для пробного варианта использовал подложку под ламинат толщиной 2 мм.
После того, как заложен материал для подвесов в пресс, обе его части стягиваются. Можно сделать не одну, а несколько стяжек. Я использую ещё дополнительные струбцинки. Теперь осталось только нагреть. Грею со стороны металлической пластины строительным феном, но можно и на электрической плите погреть. Да и на газовой, наверное, тоже можно, но нужно следить, чтобы открытым огнём не повредило текстолит.
Температура и время выбирается опытным путём, в зависимости от материала из которого будут подвесы. Это может быть и синтетическая ткань, и подложка для ламината, и поролон.
Мне больше всего понравилась подложка 2 мм. По моему опыту, после нагрева у пластины температура, как у утюга на максимуме.
Немного об изготовлении раствора Герлена. Я беру обрезки шумовиброизоляционной автомобильной плиты, благо их на любой СТО в достатке. Она представляет собой сэндвич. Первый слой алюминиевая фольга, затем что-то похожее на пластик-пластилин, потом слой массы схожей с сырой резиной (он нам и нужен) и последний слой бумага или полиэтилен. Нужный компонент растворяю в бензине «Галоша» до консистенции густого молока и добавляю немного сырой резины для последующей эксплуатационной упругости. Эта масса хорошо работает и на подвесах других динамиков.
Вообще, у меня большой опыт применения Герлена, это тема для следующей статьи.
Не могу сказать, что это что-то новое, но хорошие результаты и низкая стоимость материалов вполне оправдывают время, затраченное на изготовление такого пресса. Не говоря уже о творческом удовлетворении.
Буду рад, если мой опыт кому-то окажется полезным.
Камрад, рассмотри датагорские рекомендации
🌼 Полезные и проверенные железяки, можно брать
Опробовано в лаборатории редакции или читателями.
Самодельные подвесы для динамиков из пористой резины
Уже не раз вставала необходимость ремонта и изготовления подвесов к динамикам. Как-то выходил из ситуации — покупка подклеивание и т.д. Но всегда интересно было найти способ самому их изготавливать, при этом не имея доступа к токарному оборудованию. Кажется нашел вполне приличный и несложный вариант.
Основа для изготовления — пористая резина ЕПДМ толщиной 3 мм (бывает от 2 мм.). Для формовки обода скрутил кольцо нужного диаметра из 6-тимилиметровой алюминиевой проволоки и вырезал кольцо и шайбу из фольгированного стеклотекстолита толщиной 1.5 мм
. Основание для формовки — алюминиевая пластина около 10 мм толщиной. Проложив пористую резину между пластиной с проволочным кольцом и шайбой с кольцом из текстолита, прижал детали из текстолита винтами М3 через заранее приготовленные резьбовые отверстия в пластине
.
Остается нагреть конструкцию — для этого использовал старенький утюг, закрепленный горизонтально в тисках.
Регулятор на утюге — на максимум и грел около 25 минут. Температура резины при этом дошла приблизительно до 150 градусов.
Осталось дождаться остывания, извлечь оставшуюся в необходимом положении пористую резиновую шайбу и вырезать подвес по форме.
Все делалось практически «на глаз», и при затраченных усилиях результат приятно удивил. У всякого желающего должно получиться лучше при условии более точного изготовления и закрепления оправок.
Данный тип подвеса необходим был для изготовления пассивного излучателя для портативной акустики.
Восстановление гибкости тканевого подвеса АС Diatone
Подвес электродинамической головки является важной частью её подвижной системы. Он располагается по периметру диффузора и обеспечивает упругое перемещение акустического излучателя. У мощных громкоговорителей амплитуда колебаний диффузора может быть большой, поэтому подвес должен обеспечивать свободный ход системы и осуществлять демпфирование резких колебаний.
У акустических излучателей малой мощности диффузор и амортизатор составляют одно целое и штампуются из полужидкой бумажной массы с последующим формованием кольцевых канавок, которые образуют гофрированный демпфер. Мощные громкоговорители оснащаются подвесом из резины или полиуретана. Механическое повреждение этой части является самым распространённым дефектом акустических систем.
Из чего можно сделать подвес для динамика
При экстремальной эксплуатации акустических систем, и от времени, крепление диффузора разрушается в первую очередь. При этом сам диффузор и звуковая катушка не повреждаются, поэтому электродинамическая головка остаётся вполне работоспособной. Остаётся решить проблему с возникшим дефектом. Учитывая, что высококачественные изделия от брендовых производителей стоят очень дорого, многие умельцы делают самодельный подвес для динамика. Материалом для этого может послужить любой эластичный синтетический материал. Сначала на динамической головке нужно полностью удалить вышедшую из строя старую часть. С периметра диффузора и металлического корпуса удаляются остатки клея. Если диффузор нужно очищать очень аккуратно, то клей с диффузородержателя смывается любым активным растворителем.
ВОССТАНОВЛЕНИЕ ТКАНЕВЫХ ПОДВЕСОВ АКУСТИКИ
Для систем, построенным по принципам ФИЛОСОФИИ HIENDMUSIC, я рекомендую винтажную акустику Золотой Эры hi-fi, но всегда предупреждаю, что лучшие модели колонок, как правило, нуждаются в серьезной восстановительной работе. Десять лет назад еще можно было услышать хорошее звучание от винтажных колонок в состоянии «как есть», но процессы деградации определенных технических узлов – главным образом, подвесов – нарастают лавинообразно, и сегодня почти невозможно найти колонки Diatone или Technics, которые могли бы хорошо звучать без реставрационного вмешательства. (прим. у колонок Technics резиновые подвесы — в названии статьи осталось упоминание тканевых, тк на момент новой редакции статьи ссылка проиндексирована)
Кроме того, неспадающий спрос на винтажную акустику с каждым днем уменьшает на рынке количество сохранных экземпляров, и желающим приобрести топовые и предтоповые модели колонок все чаще приходится довольствоваться экземплярами в таком состоянии, как на фото ниже.
Можно ли восстановить подобную акустику? Начнем с Diatone, раз уж фото этих колонок было выложено первым. Hiendmusic рекомендует приобретать акустику Diatone не ниже 2000 серии:
Diatone DS 5000 и Diatone V5000 могут стать основой системы самого высокого уровня;
Diatone DS 3000 – прекрасный вариант топового сетапа для небольших помещений;
Diatone DS 2000 – отличные колонки для недорогого сетапа.
Все «Диатоны» отличаются сочным драйвовым звуком, который иногда может показаться чересчур ярким и резким, что скорее объясняется сочетанием цифровых источников с транзисторным усилением, чем особенностью колонок, созданных в эру аналога.
Внутренние фильтры «диатонов» надежно собраны из качественных элементов и по сей день работают отлично – с ними проблем нет, а если возникнут, то заменить «уставшие» детали несложно – можно этого не бояться. Твитеры и купольные среднечастотники имеют мембраны из титана и титан-бора. Это хрупкий материал, и разбитые ВЧ и СЧ динамиков – частый результат неаккуратной транспортировки колонок. В этом случае купола приходится менять на «донорские», но это форс-мажорная авария, и, если купола целы – делать с динамиками ничего не нужно. Разве что аккуратно почистить мембраны.
Единственный элемент акустики Diatone, который требует обязательного вмешательства – тканевые подвесы басовых и мидбасовых динамиков. Они покрыты с внутренней стороны специальной смолой, которая на всех, без исключения, колонках высыхает до состояния янтаря. Подвесы с такой смолой, вместо нормального эластично-упругого состояния, становятся жесткими, и колонки звучат неправильно.
Гулкий коробчатый бас или полное отсутствие баса, резкая крикливая середина – обычный результат использования Diatone с жесткими подвесами. На фото ниже вы видите засохшую смолу на внутренней стороне подвеса мидбасового динамика Diatone DS 5000. Обратите внимание: под действием гравитации смола постепенно стекала с верхней части подвеса к нижней, в результате чего внизу образовалась толстая прочная корка. Из-за этого диффузор не только лишен требуемой подвижности, но и работает с перекосом.
Распространенный способ размягчения жестких подвесов – покрытие их специальной жидкостью, которая растворяет смолу. Эта жидкость продается в Японии, и в сети можно легко найти несколько предложений. Проблема в том, что размягчение подвесов таким способом помогает на короткий срок – от трех месяцев до полугода. Потом процесс нужно повторять заново, и через некоторое количество циклов смола на подвесе окончательно деградирует, лишая колонки правильного звучания навсегда, или, вернее, до глубокого реставрационного вмешательства.
Еще одна проблема, связанная с японской жидкостью — глупые ролики на ю-тубе, где владельцы Diatone демонстрируют, какой мягкий у них получился подвес. Из-за этих роликов многие считают, что подвесы нужно размягчать до предела, превращают их в сопли, и опять же, лишают колонки возможности звучать правильно до полной их реставрации.
Предлагая заказчикам hiendmusic акустику Diatone, я сразу провожу полное восстановление подвесов по рецепту, который методом проб и ошибок разрабатывал в течение трех месяцев. На фото часть экспериментальных смесей, которые были забракованы в результате десятков опытов.
В конце концов, удалось подобрать правильную рецептуру и теперь, после моей обработки, динамики Диатонов звучат идеально, а полученный результат остается на много лет. Сразу должен предупредить, что секрет обработки я не раскрываю.
Кроме восстановления подвесов акустика Diatone часто нуждается в косметическом ремонте корпусов и покраске золоченых ободков динамиков – они почти всегда покрыты некрасивой коррозией.
В результате реставрации акустика приобретает коллекционный вид и отлично звучит. На фото ниже запечатлена та самая пара, фотографии которой были в начале статьи. Сейчас она великолепно играет в системе одного из моих заказчиков.
Другая модель акустики, которая в обязательном порядке требует восстановления, причем более серьезного, чем Diatone – это Technics SB 8000. Это прекрасная фазолинейная акустика с бумажными диффузорами, способная воспроизводить не слишком тяжелую (до хард-рока включительно) музыку с натуральностью живой клубной сцены. Каково было мое удивление, когда несколько клиентов, которым я рекомендовал послушать эти колонки в различных точках продаж, вернулись разочарованными. «Резкий, отвратительный звук, невозможно слушать», — был единодушный вердикт.
Ситуация прояснилась, когда одни такие «техниксы» оказались в моей мастерской. Второй сверху динамик этих колонок – бумажный mid-high, отвечающий за частоты 1100-4000Hz должен иметь с внутренней стороны специальный поролоновый демпфер. На всех, без исключения, колонках этих моделей такой демпфер высох и рассыпался от времени, в результате чего диффузор работает не в том режиме, в котором должен.
Кроме того, бумажные диффузоры, на которые в течение долгих лет оседала влага, копоть и жир, потеряли требуемую жесткость и стали мягче, чем нужно. То же самое касается тонких резиновых подвесов. Все эти факторы, складываясь друг с другом, превращают Technics SB 8000 в «расстроенный рояль», и неудивительно, что звучание этих колонок даже в лучшем косметическом состоянии многих разочаровывает. Чтобы вернуть им звук, а не только внешнюю свежесть, требуется серьезная работа с динамиками.
Специальным составом возвращается упругость дряблым резиновым подвесам.
Очищаются и с обеих сторон покрываются двумя специальными составами бумажные диффузоры.
Рассохшийся демпфер заменяется новым поролоновым кольцом со специальной пропиткой.
После проведения всех работ Technics SB 8000 звучат совершенно иначе. Некоторые спрашивают, как я могу быть уверен, что это именно тот звук, который был сорок лет назад? Мне не нужно уверенности в том, что это «тот» звук – достаточно просто абсолютно натурального звучания. С аналоговым источником эти колонки после реставрации играют так, что чувствуешь себя на живом концерте в первом ряду хорошего музыкального клуба. Что еще нужно? Послушать небольшой фрагмент можно на этом ВИДЕО — рекомендую подключить наушники.
Еще несколько слов нужно сказать об усилении для перечисленной акустики. Лучше всего работает лампово-транзисторный биампинг, когда верхняя секция акустики работает от лампового двухтактного интегральника, а нижняя — от интегральника на транзисторах.
При этом штатную возможность подключения двух усилителей имеет только Diatone DS 5000. Биампинговые сетапы с Diatone DS 3000 и Technics SB 8000 требуют установки дополнительных терминалов и включения в систему активного кроссовера или предусилителя со встроенным активным кроссовером. Такой апгрейд позволяет выжать из акустики максимум и получить систему с выдающимся звучанием.
Описания таких сетапов можно найти на этой странице.
Заказать предусилитель со встроенным кроссовером для своей биампинговой системы вы можете, написав по адресу Предварительно рекомендую проконсультоваться.
Подвес диффузора динамика своими руками
Чтобы понять, как самому сделать подвесы динамиков своими руками нужно определить свойства материала. Он должен легко обрабатываться, быть эластичным и долговечным. Кроме того материал должен хорошо клеиться. Этим условиям отвечает обычный кожзаменитель. На кусок кожзаменителя, по размеру немного больше внешнего диаметра изделия, укладывается динамическая головка и обводится по периметру карандашом. При разметке внутреннего отверстия лучше всего использовать старое крепление диффузора. Затем готовую выкройку нужно положить на упругий материал, для удобства работы, и острым скальпелем вырезать заготовку по намеченным контурам. Если скальпеля нет, то изготовление подвески диффузора динамика выполняется бритвенным лезвием.
Для того чтобы материал был более эластичным, рекомендуется удалить с заготовки из кожзаменителя слой ткани, оставив только синтетическую основу. Приклеить новую деталь к диффузору и диффузородержателю можно резиновым клеем. Поскольку клей густой, его нужно развести бензином и наносить кисточкой в несколько слоёв. Изготовленные своими руками подвесы для динамиков из кожзаменителя могут несколько ухудшить работу акустической системы, поэтому для качественного звуковоспроизведения нужно воспользоваться другим способом.
Самодельные подвесы для динамиков
Изготовление качественного подвеса динамика своими руками, работа не слишком сложная. Если есть всё необходимое, то можно изготовить дефектный элемент почти не отличающийся от фирменного. Хорошие результаты получаются при использовании в качестве материала подвеса диффузора динамика пористой резины или этилен-пропиленового каучука (EDPM).
Для этого понадобятся пуансон, матрица и основание. Для получения «волны» на материале используется алюминиевая проволока толщиной 6 мм. Из текстолита вырезаются две заготовки. Ещё потребуется алюминиевая пластина толщиной 8-10 мм. Лист пористой резины прокладывается между заготовками. В паз между ними укладывается кольцо из толстой алюминиевой проволоки. Оно обеспечит полукруглый выступ на готовом изделии, так как это сделано у фирменных подвесов. Весь пакет прикручивается винтами на алюминиевую пластину. Для того чтобы форма изделия сохранилась резиновую заготовку нужно нагреть. Для этого пластина укладывается на утюг. Его регулятор мощности нужно установить на максимальное значение и нагревать заготовку 20-25 минут. При этом слой резины разогревается до 160 градусов, а от заготовки начинает исходить характерный запах подгорелой резины и появляется небольшой дым. Нагревание следует тут же прекратить. Подвес для динамика из резины, сделанный своими руками, обрезается точно по размерам динамической головки и приклеивается резиновым клеем. Если всю работу выполнить аккуратно, то готовый продукт почти ничем не будет отличаться от фирменного. Таким способом можно реставрировать практически любые громкоговорители.
Восстановление гибкости тканевого подвеса АС Diatone
На вторичном рынке акустических систем достаточно часто можно встретить продукцию — АС «Diatone» с «задубевшими» подвесами из ткани. В звучании этих АС присутствует бубнение, ослабление нижнего регистра и тусклость звучания. Вернуть гибкость тканевых подвесов можно при помощи простых манипуляций.
Сначала готовится раствор: смесь ¼ часть пластификатора от отечественного эпоксидного клея и ¾ части ацетона.
Затем снимаются НЧ и СЧ динамики. НЧ динамик ложится лицевой частью вниз на подставки, чтобы диффузор ни касался поверхности и не сминал подвес. Кисточкой наносится приготовленный раствор на внутреннюю часть тканевого подвеса, оставляется на 10-15 минут, а затем процедура повторяется.
Через 24 часа проводится проверка состояния гибкости подвеса и при необходимости пропитка проводится еще раз.
Ацетон, входящий в состав смеси, растворяет старый пластификатор и новый, смешиваясь с ним, пропитывает ткань. После испарения ацетона, свежий пластификатор не позволяет старой пропитке «задубеть».
Если тканевый подвес НЧ динамика имеет небольшой порез, то он обрабатывается свежим (достаточно жидким) резиновым клеем Последовательно через интервал времени 20-30 минут наносятся два восстанавливающих слоя. Покрытие происходит таким образом, чтобы место разрыва сохраняло первозданную форму. Клей, наносится изнутри и создает заплатку на тканевом подвесе, герметизирующую внутренний объем АС.
Обработка и восстановление тканевого подвеса НЧ динамика происходит с внутренней стороны, при этом лицевая сохраняет минимальные следы вмешательства.
Гофрированный подвес у СЧ динамика пропитывается, без съема защитной сетки, как показано на фото, при помощи тонкой медной проволоки и кусочка ваты.
Вата прокалывается проволокой, затем складывается пополам, и тем самым обеспечивается фиксация тампона.
Белое кольцо вокруг купола обязательно обрабатывается, так как является важной частью перехода из жесткого купола в мягкий подвес.
Описанным способом восстановлена гибкость тканевых подвесов АС «Diaton DS-1000». Помимо ожидаемого увеличения басов и отсутствия «бубнения» приятным дополнением стало повышение «воздушности» и «яркости» воспроизведения музыкальных фонограмм. Рецепт состава значительно дешевле и доступнее оригинальных «фирменных» пропиток из Японии и подойдет для обработки любых динамиков с тканевым подвесом.
С момента обработки динамиков прошло более месяца. Гибкость подвесов сохраняется на прежнем уровне.
Недавно, в качестве эксперимента была обработана пара 4А32 Ломо 1975г.
Заводские параметры Fрез. для обоих головок были указаны 50 Гц. Замер показал 52 и 60 Гц. На следующий день, после обработки с обоих сторон воротника жидкостью — 49 и 57 Гц.
Пропитка более тонких бумажных диффузоров, например 4ГД8е или 2ГД36, выявила «расползание» на диффузор пластификатора после сушки. Однако, если диффузор или его край был предварительно пропитан клеем ПВА этого не происходит.
О пропитке диффузора клеем ПВА и другими «доступными» средствами — в другой статье.
