Комбинированная подвеска на УАЗ)Рессоры-пружины)Отчет-Инструкция)
Многие хотят сделать себе такую, что бы к рессорам добавить пружины. вот так сказать инструкция и отчет) Все с фото и с пояснением)
Цель всего этого :увеличить ход подвески, более плавная работа подвески.
Что нам потребуется для задней комбинированной подвески.:
— пружины задние от ВАЗ 2101-07 – 2 шт
— проставки резиновые с металлическими от ВАЗ 2101-07 задние – 4 шт
— труба ф 92 мм – 0.5 м
— втулки стальные длина 65 мм, наружный ф 19 мм, внутренний – 10 мм – 8 штук
— болт М10х1,25 с гайкой и шайбами длина 90 мм — 8 штук
— лист стальной 5 мм
— лист стальной 6 мм
— болгарка
— сварочный аппарат

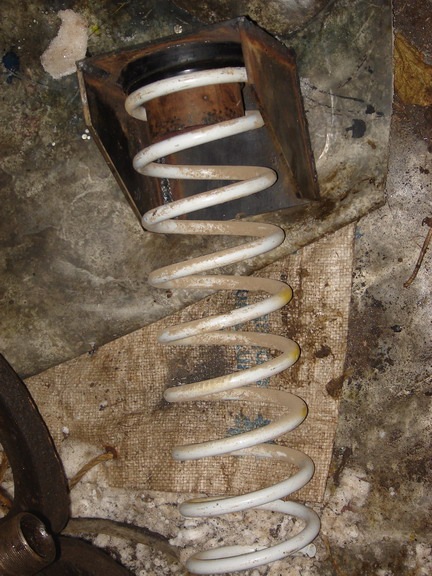

Нижняя опора состоит из площадки и направляющей, площадка изготавливается из стали 5 мм, направляющая из трубы ф 92 мм, свариваем площадку с направляющей (в середине площадки можно вырезать отверстие чтобы вода не копилась).

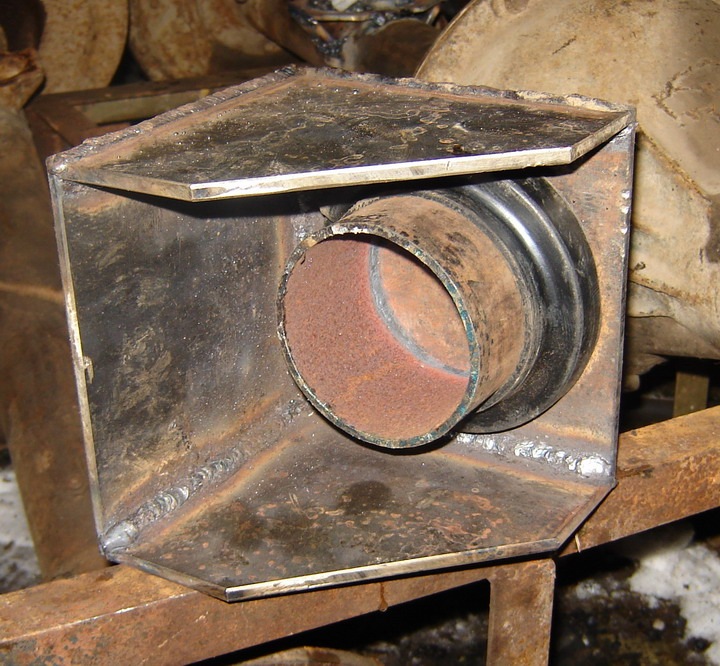

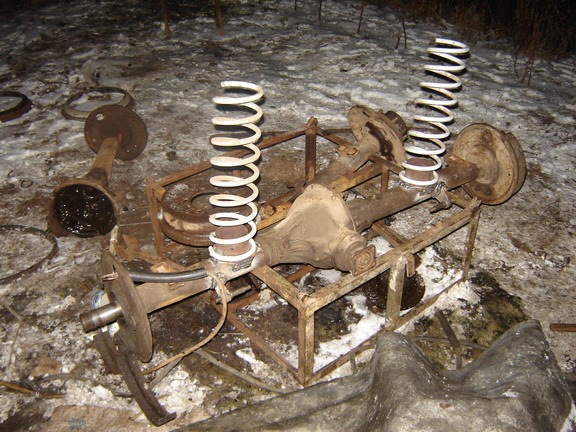

Привариваем опоры к кожуху заднего моста параллельно опорам под рессоры на расстоянии определяемом практически, спереди и сзади опоры привариваем упоры для усиления, надеваем на опоры проставки резиновые от ВАЗ 2101-07 (резину немного сточить). Нижние опоры готовы.
Верняя опора аналогично варится из стали 5 и 6 мм (6 мм уголки которые соединяют верхнюю площадку с боковой) и куска трубы ф 92 мм, одеваем резиновые опоры.

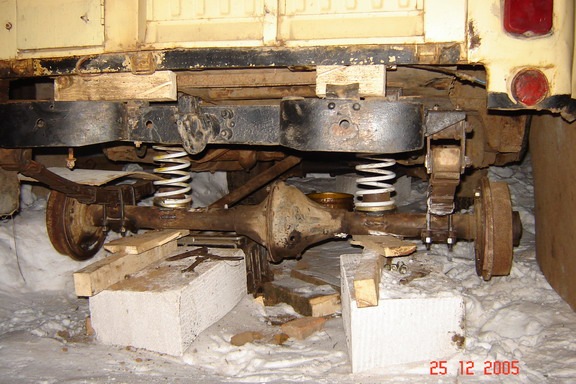

Верхняя опора крепится на болты с внутренней стороны рамы следующим образом (параллельность и координаты расположения вымеряются практически на машине):
Две втулки привариваются к раме сверху, а две ввариваются в раму ближе к нижнему ее краю.
Если просто просверлить отверстия на 10 мм в раме, то рама при затяжке болтов будет просто плющится, она ж полая, а втулки не дают ей плющится, надеюсь понятно объяснил. Ну и крепим к ним верхнюю опору. Пружины вставляем, и вот вам результат:
Да, наверное, придется переместить кронштейн крепления тормозного тройника.
Передняя комбинированная подвеска
Что нам потребуется для передней комбинированной подвески.:
— пружины передние от ВАЗ 2101-07 – 2 шт
— проставки резиновые с металлическими от ВАЗ 2101-07 передние – 4 шт
— труба ф 76 мм – 0.5 м
— втулки стальные длина 65 мм, наружный ф 19 мм, внутренний – 10 мм – 8 штук
— болт М10х1,25 с гайкой и шайбами длина 90 мм — 8 штук
— лист стальной 5 мм
— лист стальной 6 мм
— болгарка
— сварочный аппарат
Нижняя опора (аналогично с задней подвеской) состоит из площадки и направляющей. Затем привариваем к площадке снизу 4 полоски шириной 25 мм, к этим полоскам привариваем пластину, на которой висят стремянки, со смещением (края пластины и опоры выровнять).
Провариваем все, что можно, вокруг данной конструкции, отрезаем лишнее, собираем все это вместе с рессорой. Нижняя опора всборе готова.
Верхняя изготавливается аналогично опоре заднего моста и крепится точно также.
и в добавок чертеж
не знаю/, помог кому или нет) Но может пригодится кому)
Комментурийте, мне интересно знать мнение)
