Скоро будет интересно (ФСО на ДХО своими руками) часть 1
Всем привет 👋! Давно не было записей про машинку, а руки все чешутся что-то сделать). В итоге задумал сделать вспышки ФСО своими руками на дневные ходовые огни (они же противотуманки).
Для изготовления нам понадобятся:

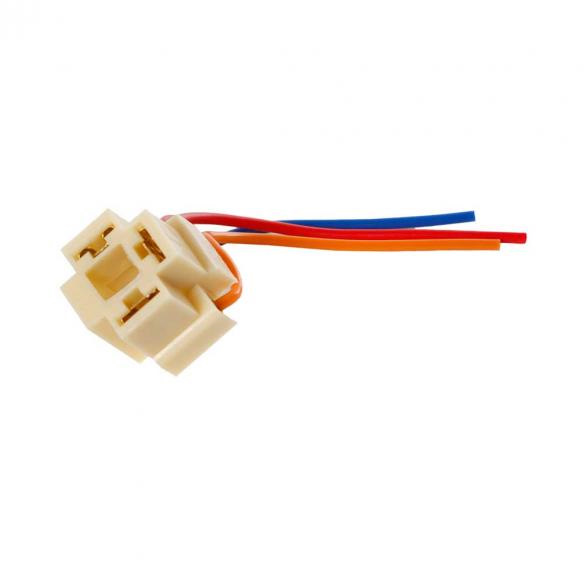

— колодка под 5 контактное реле код КЛ006-1 (2шт)
— колодка под 3 контактное реле, либо колодка под лампочку H4 (1шт), я брал колодку под H4 код КЛ126-1, так как не было в наличии колодки под 3 контактное реле.

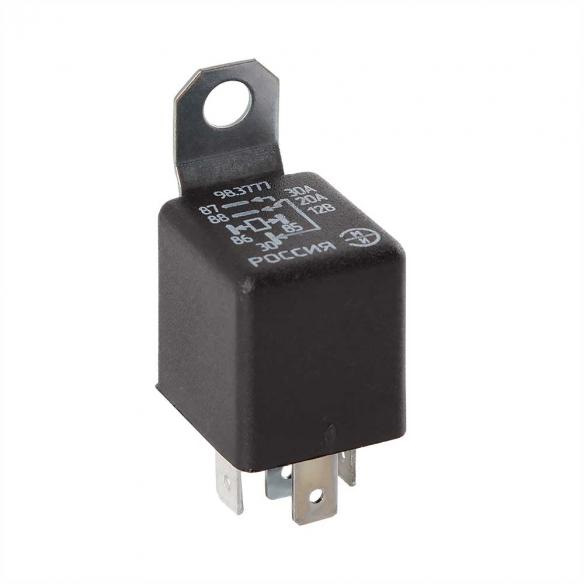

— реле 5 контактов код 98.3777 (2шт)

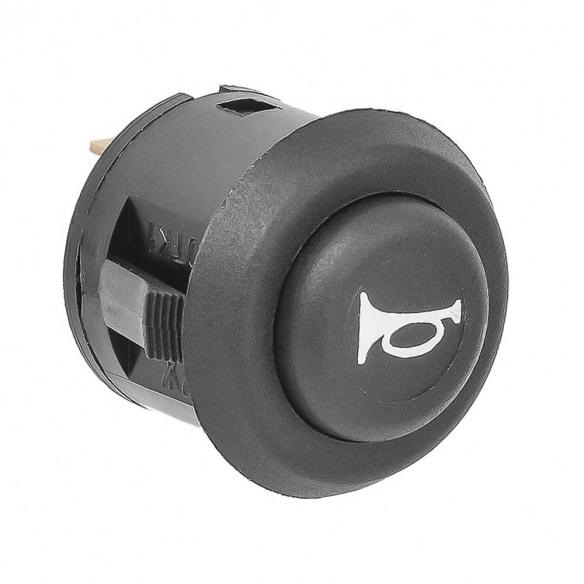

— кнопка сигнала код 2822.3710 (кнопка будет использоваться для включения режима ФСО, при нажатии на кнопку лампочки будут моргать, без нажатия будут работать в штатном режиме).

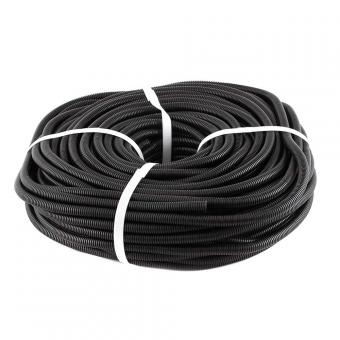

— Гофра для кабеля код 1011641 (я взял 5 метров чтобы было)

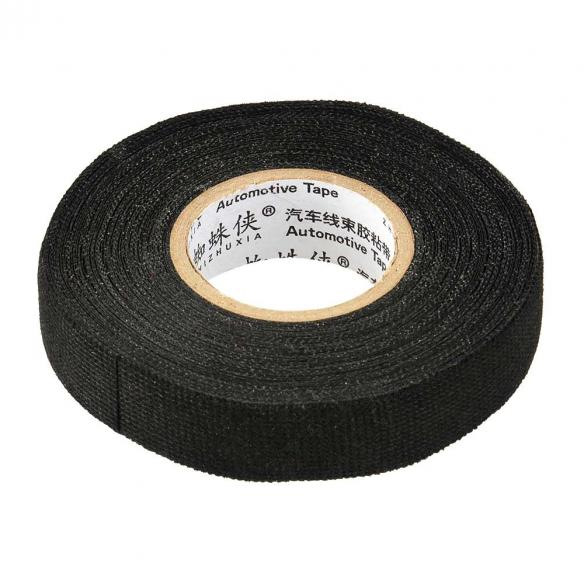

— Изолента тканевая код BI738653 (1шт), для красивой укладки кабеля.

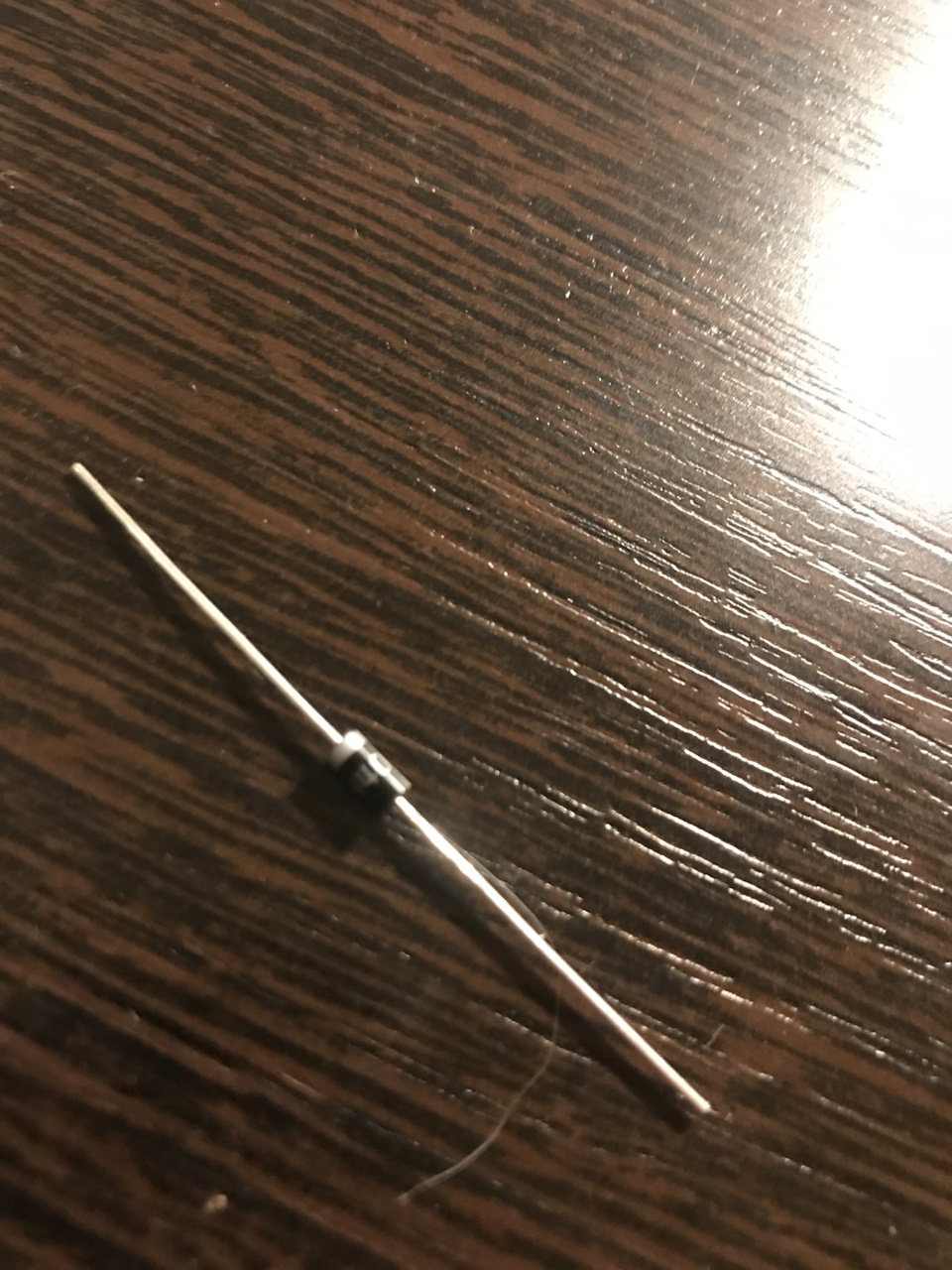

— Диод 1N4007 (4шт), диоды брал на работе, в магазине чип и дип они по 4 рубля стоят. Диоды нам понадобятся для того чтобы ток не шёл в обратную сторону.
— Термоусадка, на вкус и цвет, для изолирования мест пайки.
— Изолента для изолирования мест пайки.
— Кабель 2×1.5 примерно метров 6 (ещё не покупал, будет приобретаться в процессе установки на машину в следующей части)
— Реле поворотов с регулировкой частоты моргания (заказал с алиэкспресс, цена вопроса примерно 200р)
— Свободное время
— Прямые руки и самое главное это желание.

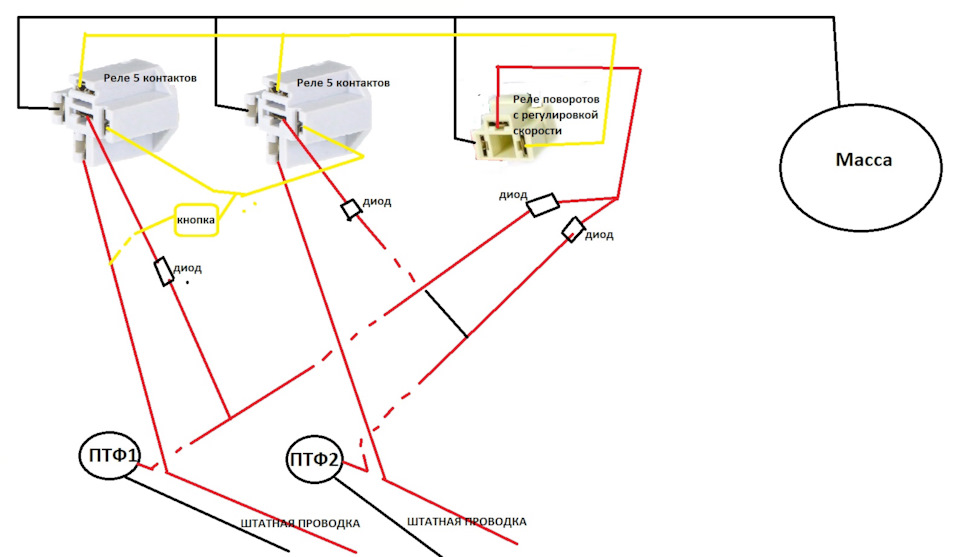

В этой части данной статьи я сделал небольшую схемку подключения, по ней спаял между собой колодки под реле, припаял диоды, и пометил куда какой провод идёт. Схемку я делал для себя, она нарисована в паинте и явно не претендует на что-то).
Первым делом я все приобрёл в магазине bi-bi, за исключением диодов и реле поворотов с регулировкой частоты вспышек.

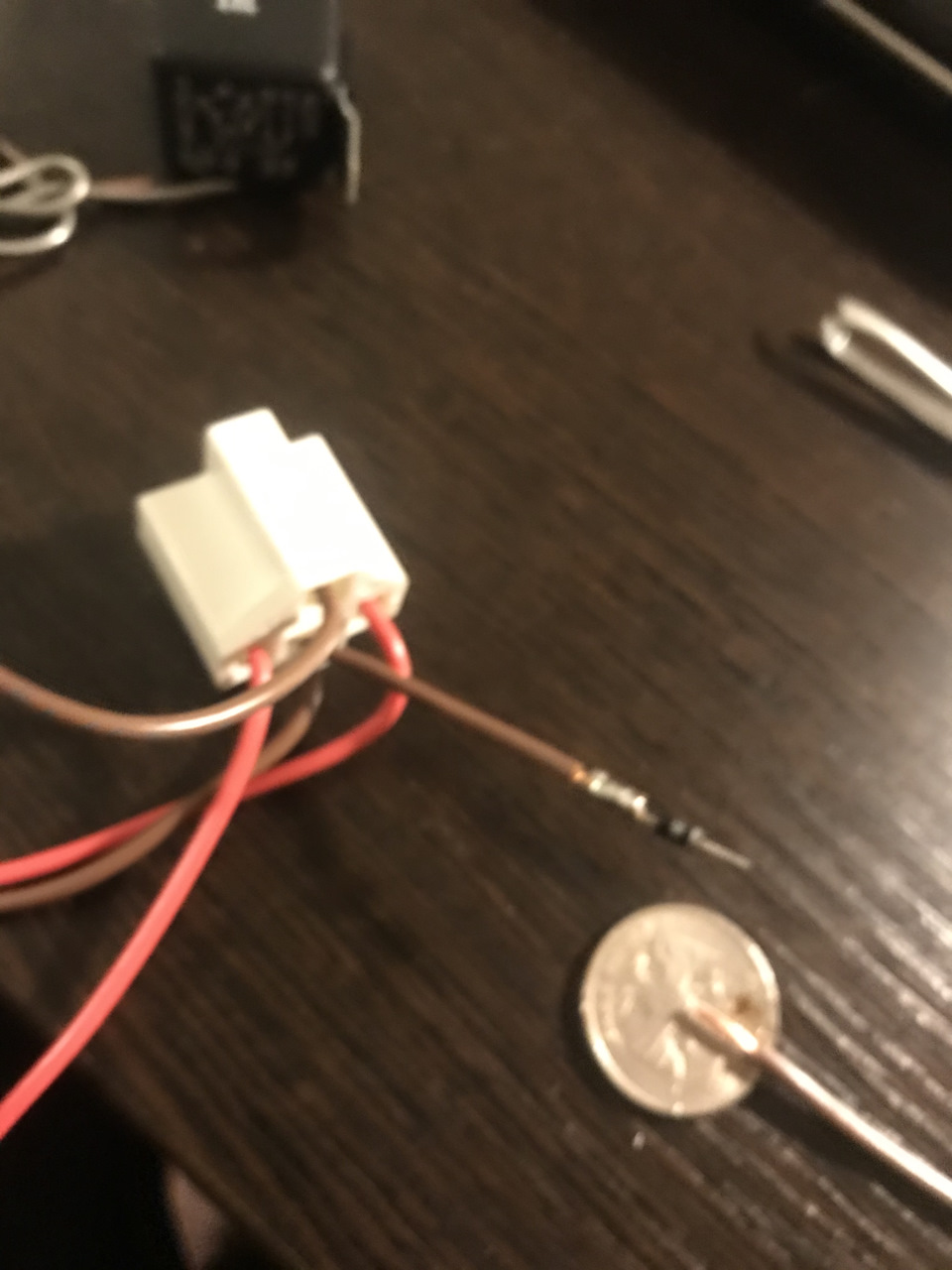

Далее по схеме напаял диоды на колодки реле.
По схеме спаял между собой колодки
Места пайки убрал в термоусадку и изоленту
Поверх обмотал все кабеля в тканевую изоленту
Пометил кабеля для удобства, какой куда идет.
В данный момент жду когда приедет реле с алиэкспреса.
Поочерёдное мигание ПТФ

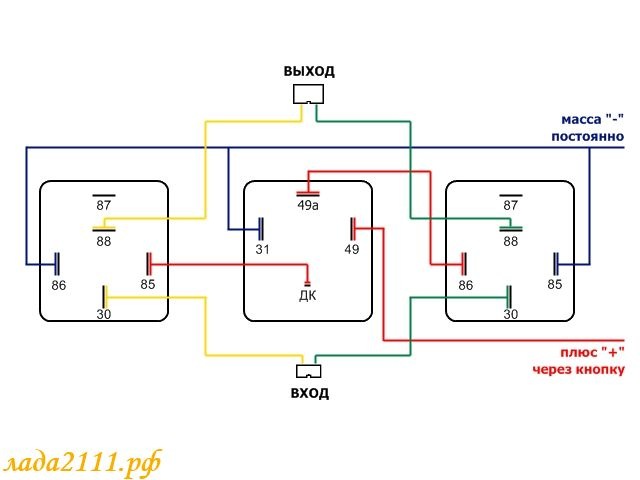

Приветствую всех кто зашёл ко мне в гости.Наконец-то решил головоломку.Недавно нашёл в инете такой небольшой тюнинг птф лада2111.рф/tuning-electr…ganie-ptf-poocheredi.html и загорелся сделать себе.После приобретения всех небходимых реле и подключения по указанной схеме
птф упорно отказывалось мигать, а релле поворотов издовало звук дззззззз и трррр.Что я только не делал и дополнительный контакт переставлял в разных положениях и припаивал его к ножке
не подвижного контакта

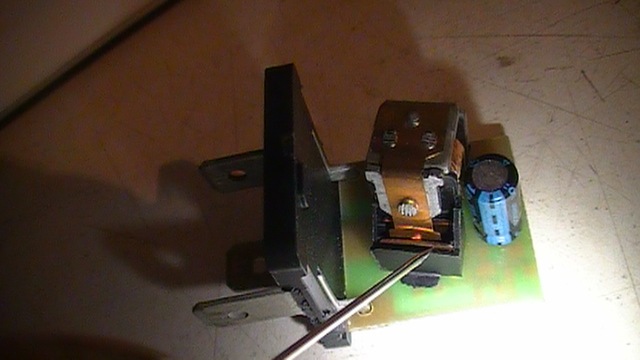

,а он ни в какую, никак не удавалось это реле завести, чтобы оно за тикало в нужном направлении.После недельной головоломки и 4-х сгоревших реле поворотов, а это 120грн.я нашёл секрет.Оказывается на данном реле поворотов

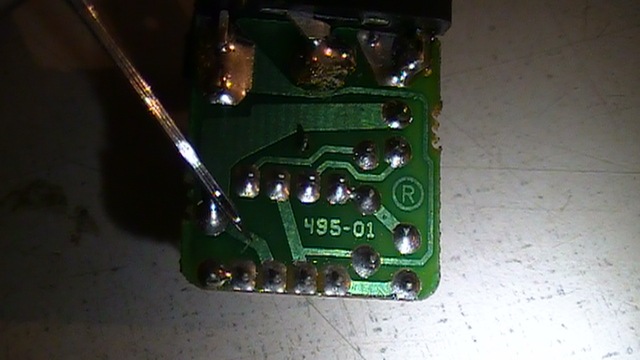

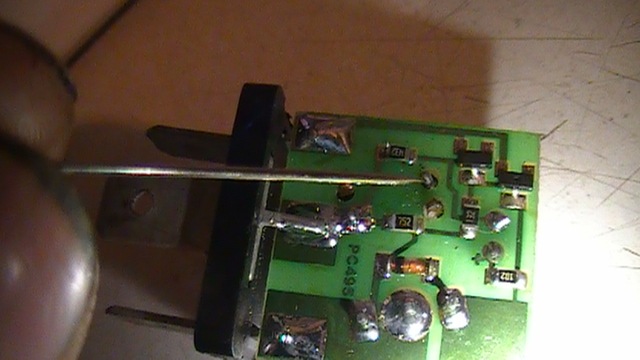

необходимо было перерезать дорожку на плате от ноги 7 микросхемы, отвечающей за «детекцию ламп» и всё заработало

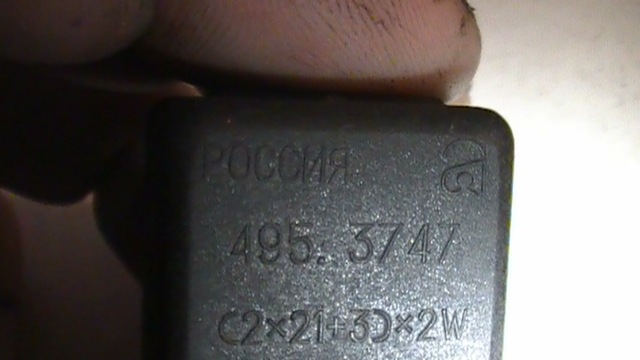

И ещё одна полезная информация.Есть релле похожее на 495.3747, его номер 495.3777 это реле не подходит.Извините за отсутствие видео из-за слабой скорости интернета.А это схема
состоит из 2-х реле, без дополнительного контакта.На практике ещё не испытывал.
Запчасти
Лада 2111 2006, двигатель бензиновый 1.6 л., 90 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 57
Такая переделка как раз подходит под часть 3 ст.12.5 коап (тк ПТФ должны иметь непрерывный режим работы, а его изменили на прерывистый):
Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, — влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.
Хочу сделать, чтобы при моргании дальним фары загорались по почереди
В смысле? Сначала левая, а «через секунду\полторы» правая?)))
А зачем? Блок управления светодиодными мигалками — стробоскопами так умеет, он может по очереди фары переключать, и вообще там много режимов есть, но обычные лампочки он не потянет.
В смысле? Сначала левая, а «через секунду\полторы» правая?)))
Стробоскоп хочет себе на реле =) Только нахуа.
Хочешь слепить придурков с китайским ксеноном? Я бы ещё на зад прожектор влепил, а то в последнее время куча машин, у которых ближний светит выше зеркал.
Вот такое реле, можно по почте заказать с этого же магазина. Время настраивается
www.12vi.ru/766/894/6385.html
Подключать её надо там, где жгут проводов из подрулевых выключателей выходит, и ещё в провод, наверное, придётся врезать диод. Вот схема: car-exotic.com/image_4/vaz-2110-scheme-5-big.jpg Но в ней хрен что разберёшь, она как-то через одно место сделана.
Она просто включает нагрузку с задержкой. Одну фару подключаешь напрямую, другую через реле. Одна включится сразу, другая позже.
Установка прожекторов в нижнюю решетку (Вспышки ФСО)
Итак, LEDы из ближнего я снял, часто приходится ездить через посты, а на постах менты злые у нас. Поставил белые лампы NARVA RPW H7 85W. Теперь официально никого не слеплю первый, даже чуть-чуть.
Конечно же, все видели видео с камри и вспышками, но здесь стоит реле задержки и работают они как стробоскопы, за что можно получить.
А вот если сделать включение вспышек одновременно с дальним, то в ГОСТе 8769-75 о дополнительном дальнем свете указано:
«Дополнительные фары дальнего света для автомобилей могут быть использованы в условиях, при которых возможно включение освещения основных фар дальнего света.» Это означает, что они:
▪Должны быть смонтированы в передней части автомобиля таким образом, чтобы они не заслоняли габаритные огни.
▪Должны достаточно хорошо освещать дорогу минимум на 100 метров впереди от автомобиля при благоприятных погодных условиях.
▪Кроме того, они должны включаться только одновременно с основными фарами дальнего света и выключаться при переходе на ближний свет.»
И еще момент, что не запрещается иметь спереди 4 секции дальнего света, но количество должно быть кратно двум.
Решил попробовать, если не понравится, то сниму, продам, тема сейчас популярная.
Взял на работе самые мощные и компактные прожектора 48W 16 SMD, которые кто-то обозвал ФСОшками, ну да пусть будет так и поехал в гараж.
Схема установки нереально сложная, постоянно спрашивают, поэтому прикладываю. Смысл понять можно.
Отследил цвет провода ДС в фаре (белый) до жгута и нашел на нем провод, который отвечает за плюс ДС, взрезал на нем изоляцию и подключил управляющий провод на реле. Плюс с акб через пред, масса с кузова, провода питания 1.5 кв медь, хотя и не нужны такие жирные, но на работе в данный момент были такие.
Сначала сделал всю электрику, проверил работоспособность, затем принялся за установку. Все кронштейны идут в комплекте, нужно просверлить бампер в двух местах, так и сделал. В комплекте болты идут слишком длинные, что в дальнейшем будет мешать регулировке вверх-вниз, короче у меня не было, поэтому просто подложил по шайбе.
Прожектора как раз поместились в боковые окошки в нижней решетке бампера.
1 фото — ближний и птф, 2 фото — добавлены вспышки и дальний.
Желтый дальний стал сильно выделяться, хотел поставить LEDы в дальний, чтобы моргать одновременно со вспышками, но они не становятся в дальний альмеры, поставил NARVA RPW H1 85W, ближний с дальним теперь одинаковы по свечению.
Визуально получилась скрытая установка, вспышки видно только при прямом попадании света, фото приложил. При включении хорошо заметны днем, тошноты освобождают левый ряд. Ночью очень хорошо получается гасить дальний у любителей на нем гонять. К свету тоже есть прибавка. Ну и вид, вид очень крутой.
Доработка на любителя, я ей не злоупотребляю, пусть каждый останется при своем мнении.
Фспышки ФСО. Помогите!
Доброго времени суток. Ребят, хочу установить вспышки ФСО, как ставить знаю… Подскажите как их подключить, что бы они работали при моргании дальнего, но не горели вместе с ним
Лада Приора Седан 2015, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 44
Их в общем можно использовать только для охранной сигнализации т.е. когда машину вскроют они будут моргать и тебе за это ничего не будет, все остальное установка доп. оборудования, нарушающие режим работы и/или нарушение регламента установки по ГОСТу равнозначно как и характеристики освещаемых приборов, частота моргания, и мощность освещения в люксах. проблемы будут однозначно как спалишься. И стоит ли оно того?
У нас пол города уже так ездит и ничего, но судя по всему-до поры до времени. Подождут пока побольше людей поставят, а потом начнут долбать)
ну как говорит родственник работающий в гаи, если жалоб нет, не трогаем если начинают поступать жалобы на страбы то начинаем долбить.
Я с тобой согласен, но факт остается фактом у нас жалуются на все, чел в доме живет у него японец с громким выхлопом паренька замучили жалобами, тут аналогично. Люди сучат всех
Если собираешься чисто ими моргать, то просто выведи на отдельную кнопку (например, на подрулевой переключатель, который на хетче используется для заднего дворника) и поставь строб-контроллер…к дальнему не уверен, что получится, чтобы и моргать и чтобы не горели при включении дальнего на постоянку…
Схему собирать тебе, с нужным сопротивлением и реле, я с электриком знакомым думал так себе сделать, в принципе можно собрать, но нужно будет кнопку ставить чтобы переключать режим, на первых приорах легко это сделать, так как нет ДХО, у меня так же было, но потом я купил себе реле ДХО, после дошло до меня что они же тоже будут гореть, думали думали, короче купил строб контроллер и забыл
Реле ставить надо, в твои годы я сирену на 06 ставил)))
Не дай бог фараоны спалят эти фсо вспышки.
Ничего за них не будет, это как доп освещение.
с каких пор стробоскоп это доп. освещение? ПТФ запрещено устанавливать за решёткой радиатора по технике безопасности во избежание пожара. Хотел я устанавливать консультировался у родственника в гаи, сказал что если увидят не отделаешься
А с каких пор это страбоскоп если он будет включаться вместе с дальним. Или моргать вместе с дальним
Ниже комментарии прочитай
А с каких пор это страбоскоп если он будет включаться вместе с дальним. Или моргать вместе с дальним
Независимо как ты их используешь, установлены не по тех регламенту.
ГОСТе 8769-75 о дополнительном дальнем свете указано:
«Дополнительные фары дальнего света для автомобилей могут быть использованы в условиях, при которых возможно включение освещения основных фар дальнего света.» Это означает, что они:
▪Должны быть смонтированы в передней части автомобиля таким образом, чтобы они не заслоняли габаритные огни.
▪Должны достаточно хорошо освещать дорогу минимум на 100 метров впереди от автомобиля при благоприятных погодных условиях.
▪Кроме того, они должны включаться только одновременно с основными фарами дальнего света и выключаться при переходе на ближний свет.»
Запрещено ставить за решетку радиатора
ГОСТе 8769-75 о дополнительном дальнем свете указано:
«Дополнительные фары дальнего света для автомобилей могут быть использованы в условиях, при которых возможно включение освещения основных фар дальнего света.» Это означает, что они:
▪Должны быть смонтированы в передней части автомобиля таким образом, чтобы они не заслоняли габаритные огни.
▪Должны достаточно хорошо освещать дорогу минимум на 100 метров впереди от автомобиля при благоприятных погодных условиях.
▪Кроме того, они должны включаться только одновременно с основными фарами дальнего света и выключаться при переходе на ближний свет.»
Тем более ты написал про ГОСТ 8769-75 там расписано как разрешаются ставить доп. дальний свет, а эти лапы по тех регламенту не подходят ( линия освещения, цвет освещения яркость и т.д.), тут вопрос в другом, он их может поставить и пусть ставит если пользоваться с умом, но если с технической точки зрения то, ты их можешь разместить перед бампером соблюдая расстояние между приборами доп. освещением, высоту от земли ты можешь даже сделать кронштейны и тд но за решётку радиатора установка доп. света запрещена нарвешься на Гаишника мудака, нарвёшься на проблемы.
Ничего за них не будет, это как доп освещение.
Статья 12.4. Нарушение правил установки на транспортном средстве устройств для подачи специальных световых или звуковых сигналов либо незаконное нанесение специальных цветографических схем автомобилей оперативных служб, цветографической схемы легкового такси или незаконная установка опознавательного фонаря легкового такси
1. Установка на передней части транспортного средства световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, —
влечет наложение административного штрафа на граждан в размере трех тысяч рублей с конфискацией указанных приборов и приспособлений; на должностных лиц, ответственных за эксплуатацию транспортных средств, — от пятнадцати тысяч до двадцати тысяч рублей с конфискацией указанных приборов и приспособлений; на юридических лиц — от четырехсот тысяч до пятисот тысяч рублей с конфискацией указанных приборов и приспособлений.
2. Установка на транспортном средстве без соответствующего разрешения устройств для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации) или незаконная установка на транспортном средстве опознавательного фонаря легкового такси, —
влечет наложение административного штрафа на граждан в размере пяти тысяч рублей с конфискацией указанных устройств; на должностных лиц, ответственных за эксплуатацию транспортных средств, — двадцати тысяч рублей с конфискацией указанных устройств; на юридических лиц — пятисот тысяч рублей с конфискацией указанных устройств.
Или по статье 12.5. Управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация транспортных средств запрещена
1. Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения эксплуатация транспортного средства запрещена, за исключением неисправностей и условий, указанных в частях 2 — 7 настоящей статьи, —
влечет предупреждение или наложение административного штрафа в размере пятисот рублей.
А может быть еще хуже по этой же статье, но по ч.3, ч.4 и ч.5:
3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, —
влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.
4. Управление транспортным средством, на котором без соответствующего разрешения установлены устройства для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), —
влечет лишение права управления транспортными средствами на срок от одного года до полутора лет с конфискацией указанных устройств.
5. Использование при движении транспортного средства устройств для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), установленных без соответствующего разрешения, —
влечет лишение права управления транспортными средствами на срок от полутора до двух лет с конфискацией указанных устройств.
Если у тебя стоит контролер чтоб моргали как стробоскопы, могут в очко выйба** а так нет, они как доп свет идут у нас многие с ними ездят ни слова
