Как сделать поплавок для карбюратора
доработка поплавка ваз классики…
Сегодня я расскажу как я на днях модифицировал вот такую штуку как поплавок в баке…
У кого-то было так что уровень топлива на наших классиках показывал не точно, вообще не работал, даже при заводке показывает меньше уровень чем нужно, а потом через некоторое время появляется…
Так вот на своем опыте я убедился что модификация удалась )))
Давайте посмотрим на это так: поплавок это у нас постоянное изменение сопротивления, то есть ходячий резюк, кто как хочет так и называет )))
и иногда после долгого обслуживания этого самого поплавка, пропадают показания на индикаторе… что делать? все снимать, позванивать провода, покупать приборы датчики и тд и тп…
проверьте просто для начала указатель топлива последующим замыканием 2х проводов на корпус розовый на стрелку, а серый-красный на лампочку… если и лампочка горит и стрелка дергается… то уже нужно подумывать о датчике(поплавке)…
В моем случае он меня подвел…
разобрал снял принес домой
Меряю сопротивление измерения были следующими : пустой бак от 600 Ом до 1.5кОм, полный бак 480 и 100 ом могло быть выше 1 кОм*а

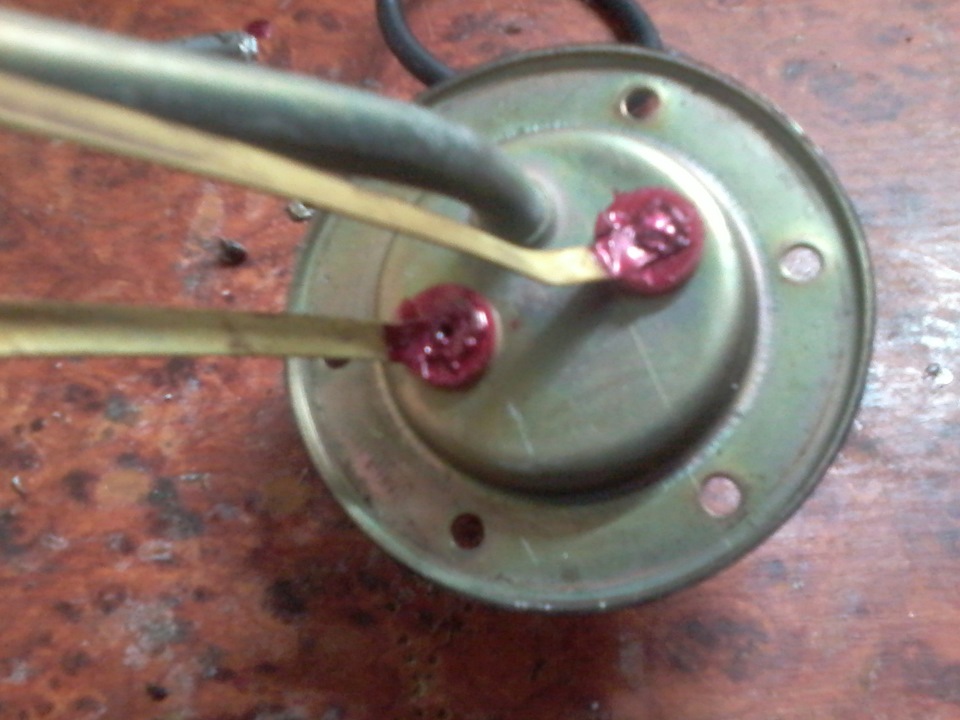

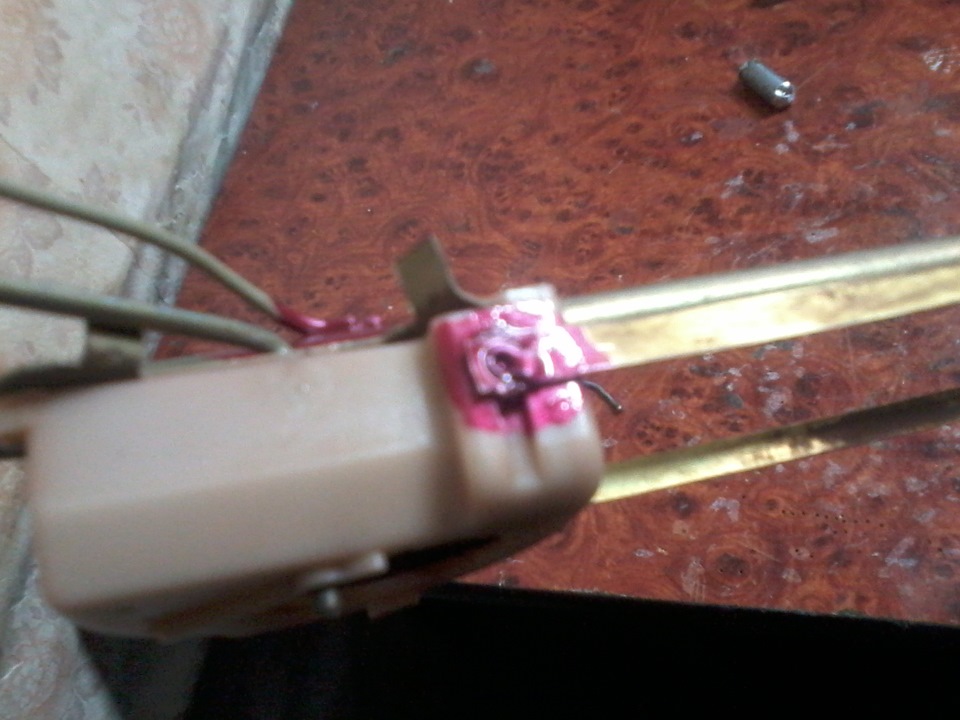

Косяк в том, движущая часть поплавка стерлась не много и в этом месте появилась коррозия … Почему? сам точно не знаю … наверное из за примесей… вышел я из данной ситуации припаиванием провода 2х частей поплавка…

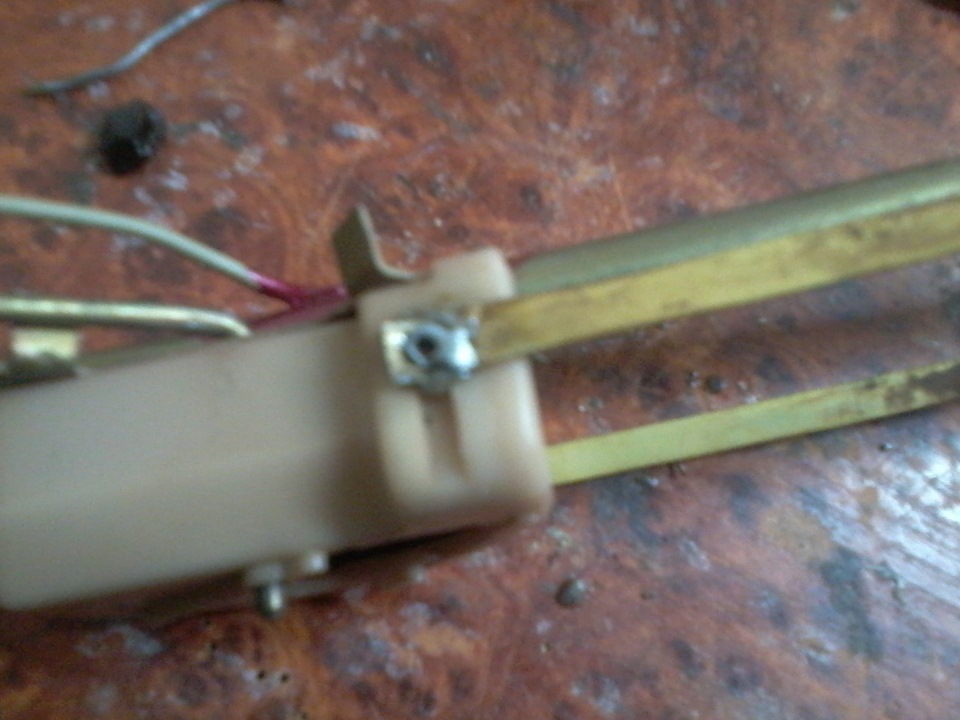

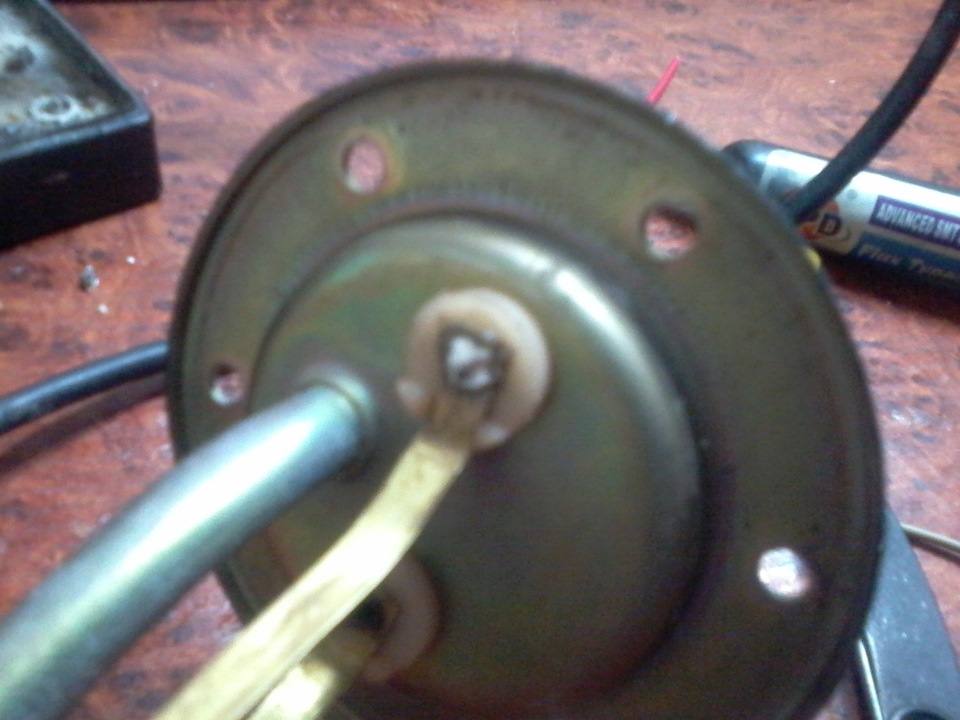

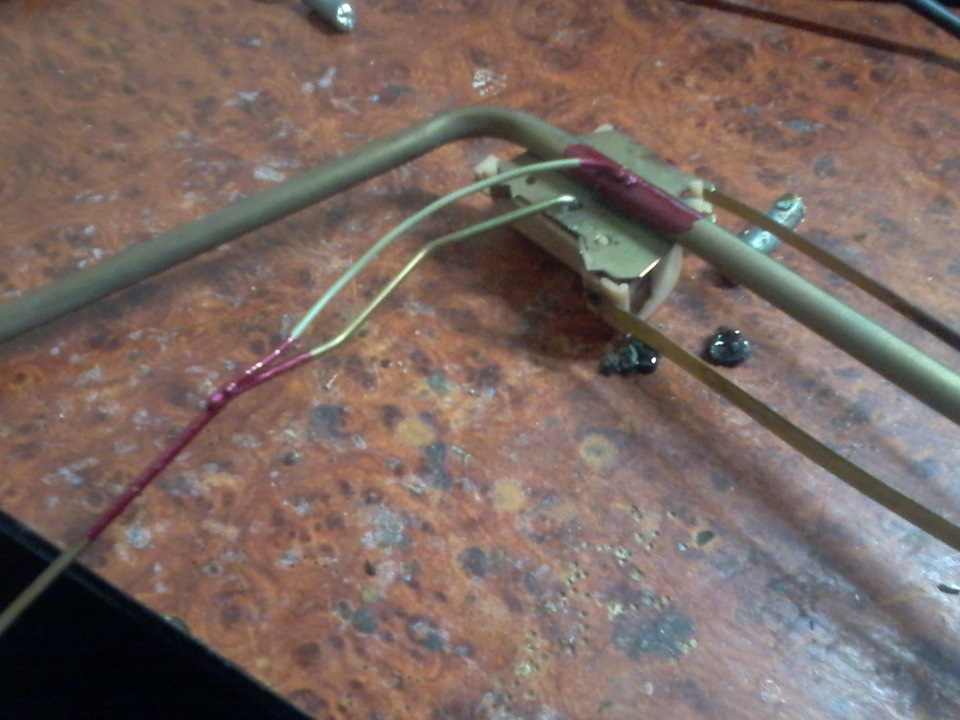

Нашел еще места окисления … они тоже были зачищены и пропаяны…
Теперь поплавок показывает по норме…
Плюсы, спросите меня?
1. Если раньше утром я заводил прогревать двигатель, при половине бака, датчик показывал на долю меньше, потом когда двигатель нагревался датчик выравнивал показания, хотя не знаю связано ли что-то с этим, но после апгрейда эта вещь исчезла.
2. Проездил я уже с этим 5 дней. Часто у меня при 15 литрах в баке загоралась лампочка предупреждения о заправке авто, теперь этого тоже нет, еще я просек, при скольки она загорается, 5 литров, но по крайней мере не на половине бака.
3. В общем-то и раскачивает показания меньше, по крайней мере, если раньше при подъезде в гараж при половине бака на ямке опять же могло закинуть и на возгарание лампочки, то теперь на этих же ямах у меня этого не стало.
4. Попривыкнуть теперь надо к более точным данным, которые я думаю будут такими постоянно, в любом случае, бак у меня на 38 литров (и 0,20 грамм, с горлом) больше не лезет, так вот показывает точно на половине при 19 литрах, просто я практически постоянно езжу с половиной бака, в день доливаю 10 л. и за день их выкатываю на работе. А если в баке даже чуть-чуть больше, то стрелка уже сдвигается, а не стоит на тех же показаниях.
Может кому и пригодиться, не летите сразу за запчастями в магазин, а найдите неисправную деталь а потом уже думайте покупать новую или можно сделать то что есть сэкономив на этом свои сбережения…
Настройка карбюратора (выбрано лучшее для себя и Вас)
Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)
Материалы «нарыл» с нескольких сайтов… поехали
Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс
— Ставим автомобиль на ровную площадку
— Снимаем корпус воздушного фильтра двигателя
— Даем двигателю пять минут поработать на холостых оборотах
— Снимаем верхнюю часть (крышку) карбюратора
— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)
Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +\- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.
Регулировка положения поплавков
— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность
— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки
Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.
Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +\- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).
Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.
Проверяем правильность выставленного уровня топлива
Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.
Примечания и дополнения
— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.
— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.
Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.
Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.
P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесь
Подводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 км\час кпп 4-ка
Дела карбюраторные — Часть 2 [большой пост о доводке б/у Солекса]
Ну вот и приступили к практике.
О подготовительных работах можно прочитать ТУТ.
Карбюратор прочищен и благополучно установлен на авто. Не буду рассказывать, сколько мне пришлось натрахаться с полной настройкой карба, т.к. это действительно жёсткая эпопея с многими засадными моментами.
Расскажу лишь основные проблемы, который возникли и которые были решены, а некоторые и остались ПОКА не решёнными.
Вот так проявил себя мой стоковый игольчатый клапан:
С этим мы разобрались, однако одним из самых сложных моментов является совсем не это, а именно:
Правильная установка уровня топлива в камерах.
Правда у меня оба раза получилось почему-то с первого раза (первый раз до установки нового клапана, потом с психу погнул поплавки, пришлось их выгибать назад и заново выставлять уровень).
На самом деле различные мурзилки и «советы бывалых», связанные с параллельностью приливов и поверхности карбюратора, — не более чем грубая настройка уровня топлива, так скажем «заводская». А заводская не значит правильная, ведь наш АВТОПРОМ — это ПРОМ весьма творческий, т.к. каждая машина получается уникальной, совершенно непохожей на такую же модель сошедшую с того же конвейера в тот же день.
Вот фотографии, которые показывают подобный способ настройки:
Если крышку карбюратора установить на весу в строго горизонтальном положении, чтобы поплавки свободно опустились до нижнего своего положения, то поверхность карбюратора (посадочная площадка, на которой установлена прокладка) должна быть строго параллельна нижней грани тела поплавка. Подгибая алюминиевую загибулинку на кронштейне поплавков, мы регулируем глубину опускания поплавков, т.е. ограничиваем минимальный уровень топлива в камере.
Если крышку карбюратора установить в строго вертикальном положении, чтобы поплавки «висели» вниз, то верхняя линия на поплавке должна быть параллельна поверхности крышки карбюратора, а загибулина, приводящая в движение иглу клапана, должна касаться этой иглы, но не запирать сам клапан.
Подгибая отверткой эту самую загибулину, мы регулируем верхнее положение поплавков, т.е. определяем максимальный уровень топлива в поплавковой камере, при котором клапан перекрывает доступ бензина.
Всё это, конечно, хорошо, но на практике лучше подойти к настройке уровня топлива в поплавковой камере более досконально.
Как это делал я? Да так же как и многие другие ребята. Для «тонкой» и «православной» настройки уровня топлива нам потребуется штангенциркуль и в среднем около получаса. Для начала мы проделываем всё то, что было описано выше, дабы уменьшить последующие трудозатраты и всякие там человекочасы.
Алгоритм настройки заключается в следующем:
1. Полностью собираем карбюратор (соединяем половинки, закручиваем, подсоединяем все шланги и т.п.). Кастрюлю и воздухан устанавливать не надо.
2. Заводим двигатель, даём поработать несколько минут (достаточно 5 минут за глаза просто). Можно, конечно, накачивать бензин вручную писькой бензонасоса, но лучше приблизить условия к реальным условиям эксплуатации. Осторожно смотрим в диффузоры на ток бензина, не газуем.
3. Глушим. Обращаем внимание на распылители и диффузоры — они должны быть сухие, с них не должно капать топливо.
4. Сдёргиваем шланги подачи топлива и обратки, чтобы оставшееся в них топливо не попало в камеру, при располовинивании.
5. Половиним карбюратор.
6. Замеряем штангеном расстояние от поверхности карбюратора до бензина в обеих поплавковых камерах. По общественному мнению гаражных и интернет экспертов это расстояние в целом должно равняться 25,5 мм. Если мне не изменяет память, то оно должно находиться в пределах от 23 до 27 мм.
Ахтунг! Подобные измерения необходимо сделать в ОБЕИХ камерах и в РАЗНЫХ местах, т.к. присутствует наклон тела карбюратора да и сама машина может стоять на неровной поверхности, что даст приличную погрешность. Поэтому делаем несколько замеров и вычисляем среднее значение.
7. При получении результатов, которые нам ну никак не нравятся, гнём нашу загибулинку в нужную сторону, только осторожно.
8. Вновь собираем карбюратор, закручиваем. Не забываем блжад присоединить шланги топлива и обратки! Я так себе весь радиатор бензином облил, пока в карб поступал бенз из поплавковых камер, а из топливного шланга брыскали бензиновые камшоты…
9. Возвращаемся к п.2 И так по кругу до получения необходимого нам результата.
10. После получившейся настройки обязательно меняем прокладку! Т.к. при частой разборке карба она в любом случае повреждается, да и уминается неслабо. Одним словом — деформируется сильно, что влечёт нежелательный нам подсос воздуха из атмосферы.
Таким образом мы сделали наш карбюратор чуточку надёжней с помощью усовершенствованного игольчатого клапана, и провели тонкую и более правильную настройку уровня топлива в поплавковых камерах.
После всего проделанного я установил оживлённый карбюратор на место и в принципе настроил его вполне по феншую.
Замечу, что только плавание оборотов осталось — пока выяснилось экспериментальным путём, что шланг от ВУТ до коллектора абсолютно весь истрескался и сифонит в любом месте, если его перегнуть. Жду тот светлый и радостный день, когда откроются магазины автозапчастей. Дальнейшее действо покажет — только ли в шланге было дело, может ещё и сам вакуумник меня опечалит и разорит и без того скудный семейный бюджет.
По финансам:
Игольчатый клапан Уникар-10 = 55 рублей.
ЗЫ. Как и обещал, показываю нехитрую, но очень нужную приспособу для извлечения винта качества:
В гараж я, к сожалению, её не взял, и поэтому пришлось прибегать к выдумке. А голь, как всем известно, на выдумку хитра! Нашёл в бардачке пустой флакон из-под вонючки кофейной. У флакончика была люминьковая крышечка, очень такая длинная. Просто херачим её молотком в двойную пластину, обрезаем кусачками до нужной ширины, и выгибаем в подобие трубочки. Как то так вот, как смог, так и объяснил.
Принцип работы поплавкового карбюратора с постоянным сечением диффузора.
КАК ОБЫЧНО МНОГО ТЕКСТА))))
Простейший карбюратор состоит из двух функциональных элементов: поплавковой камеры (10) и смесительной камеры (8).
Топливо по трубке (1) поступает в поплавковую камеру (10), в которой плавает поплавок (3), на который опирается запорная игла (2) поплавкового клапана. При расходовании топлива его уровень в поплавковой камере понижается, поплавок опускается, игла открывает подачу топлива, при достижении заданного уровня клапан закрывается. Таким образом, поплавковый клапан поддерживает постоянный уровень топлива.
Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, подающегося из распылителя (7), по закону Бернулли зависит при прочих равных условиях от проходного сечения жиклёра и степени вакуума в диффузоре, а также от сечения диффузора. Соотношение сечений диффузора и главного топливного жиклёра является одним из основополагающих параметров карбюратора.
При впуске давление в цилиндрах двигателя понижается. Наружный воздух засасывается в цилиндр, проходя через смесительную камеру (8) карбюратора, в которой находится диффузор (трубка Вентури) (6), и впускной трубопровод, распределяющий готовую смесь по цилиндрам. Распылитель помещается в самой узкой части диффузора, где, по закону Бернулли, скорость потока достигает максимума, а давление уменьшается до минимума.
Благодаря балансировочному отверстию (4) в поплавковой камере поддерживается атмосферное давление. В практически выпускаемых карбюраторах, работающих с воздушными фильтрами, вместо этого отверстия используется балансировочный канал поплавковой камеры, ведущий не в атмосферу, а в полость воздушного фильтра или в верхнюю часть смесительной камеры. В этом случае дросселирующее влияние фильтра сказывается равномерно на всей газодинамике карбюратора, который становится балансированным. Под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, дробится в струе воздуха, распыляется, частично испаряясь и, перемешиваясь с воздухом, образует горючую смесь. В реальных карбюраторах используется построение топливоподающей системы, при котором в распылитель подаётся не гомогенное жидкое топливо, а эмульсия из топлива и воздуха. Такие карбюраторы называют эмульсионными. Как правило, вместо одиночного диффузора используется двойной. Дополнительный диффузор имеет небольшие размеры и расположен в главном диффузоре концентрически. Через него проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное распыление. Количество смеси, поступающей в цилиндры, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), у многих карбюраторов, особенно горизонтальных, вместо поворотной заслонки используется шибер — золотник.
Природным пороком карбюратора с постоянным сечением диффузора является противоречие между необходимостью, с одной стороны, увеличивать проходное сечение диффузора для снижения газодинамических потерь на входе в двигатель, и, с другой стороны, необходимостью уменьшать проходное сечение диффузора для обеспечения качества распыления топлива с его последующим испарением. Этот парадокс технически обойден в карбюраторах с постоянным разрежением (Stromberg, SU, Mikuni) и с переменным сечением диффузора. Отчасти эту проблему решает введение дополнительной смесительной камеры с последовательным открытием дросселей, тогда суммарное сечение диффузоров оказывается ступенчато изменяемым. В послевоенные годы в СССР широко использовались карбюраторы с двухступенчатым регулированием воздуха с параллельным дополнительным диффузором в одной смесительной камере — семейство К-22.
Уровень топлива в поплавковой камере — одна из важнейших констант карбюратора. От него зависит устойчивая работа системы холостого хода и переходных систем всех камер, то есть, работа двигателя на малых оборотах непосредственно. А так как регулировка системы холостого хода фактически закладывает правильную компенсацию состава ГДС, то косвенно от стабильности уровня зависит работа на всех режимах.
Позиция уровня топлива в камере закладывается конструктором так, чтобы при любых отклонениях карбюратора от вертикали не происходило самопроизвольного истечения топлива из распылителей в смесительную камеру.
Особенность компоновки современных карбюраторов в том, что на расположенных поперечно двигателях возникает необходимость компенсировать приливно-отливные явления. С целью такой компенсации в простейших случаях создаются дополнительные экономайзеры (ДААЗ-1111). В более дорогих карбюраторах используются спараллеленные поплавковые камеры, расположенные по бокам карбюратора и соединенные либо поперечным каналом (ДААЗ-2108), либо отдельной сообщающей полостью, из которой запитаны жиклеры. Поплавковых клапанов в этом случае может быть два («Пирбург-2ВЕ»), расположенных с крайних точках по бокам.
Поплавок/поплавки могут быть полыми (ДААЗ), как правило, они выполняются паянными из штампованных латунных половинок, либо изготовленнными из пористой пластмассы (К-88).
Для компенсации воздействия вибраций двигателя на уровень топлива поплавковые клапаны демпфируются либо введением демпферной пружины со штоком или шариком, либо наличием упругого упорного или запорного элемента (ПЕКАР).
В ряде карбюраторов поплавковый клапан расположен в дне камеры. В этих случаях компоновка позволяет, сняв крышку карбюратора, непосредственно отслеживать уровень топлива. С этой же целью во многих моделях карбюраторов использовались смотровые окна, расположенные в боковой или передней стенке поплавковой камеры и позволяющие видеть уровень непосредствено в процессе работы двигателя.
Балансированный карбюратор может иметь систему стояночной разбалансировки поплавковой камеры, которая представлена механическим или электрическим клапаном, сообщающим ее полость во время стоянки с атмосферой. В этом случае существенно облегчается пуск горячего двигателя, так как переобогащеный парами топлива воздух не накапливается в карбюраторе. С целью улавливания этих паров и из экологических соображений в поздних конструкциях вводится еще газопоглотитель — емкость с вкладышем из активированного угля. При отключении от поплавковой камеры после пуска двигателя его полость соединяется с системой вентиляции картера и поглощенные пары бензина сжигаются двигателем в составе рабочего заряда.
Основные дозирующие системы
Двигатель в процессе эксплуатации работает в разных режимах, требующих смеси разного состава, часто с резким изменением содержания фракции паров топлива. Для приготовления смеси состава, оптимального при любом режиме работы двигателя, карбюратор с постоянным сечением распылителя имеет разнообразные дозирующие устройства. Они вступают в работу или выключаются из работы в разное время или работают одновременно, обеспечивая наиболее выгодный (в отношении получения наибольшей мощности и экономичности) состав смеси на всех режимах двигателя.
Главная дозирующая система (ГДС) современного карбюратора, как правило, имеет пневматическую компенсацию состава смеси. Такая система имеет один главный топливный жиклер и один воздушный жиклер, выходящие в эмульсионный колодец, расположенный вертикально или наклонно (карбюраторы Zennith и их модификации). Воздух поступает из ГВЖ в эмульсионную трубку, имеющую вертикальные ряды отверстий. Образующаяся между стенками колодца и трубкой топливовоздушная первичная эмульсия поступает по каналу к распылителю, расположенному в смесительной камере. ГТЖ расположен снизу, поэтому уровень топлива при расходовании эмульсии в распылителе стремится подняться за счет притока из поплавковой камеры. Однако его поступление ограничено ГТЖ. С другой стороны, чем ниже уровень топлива в эмульсионном колодце, тем больше воздуха поступает в эмульсию из отверстий в трубке, тем больше его в смеси и тем больше степень компенсации. Возможен вариант, когда и топливо, и воздух подаются внутрь эмульсионной трубки.
Ранее существовали ГДС со спараллелеными жиклерами и последовательными дифузорами (К — 22), в которых компенсация обеспечивалась, главным образом, системой холостого хода и за счет упругости пластин, открывающих поток воздуха в отдельном большом диффузоре, бензин при этом подавался из параллельного компенсационного жиклера. В относительно простеньких карбюраторах малолитражек использовалась ГДС с компенсационным колодцем и ограничительным компенсационным жиклером. Ввиду неглубокой компенсации и относительно небольшого количества подаваемого топлива, т. е. негибкости в эксплуатации, карбюраторы с такими системами перестали выпускаться к середине 60х годов ХХ века.
ГДС современного карбюратора обеспечивает гибкость состава смеси от 1 : 14 до 1 : 17 весовых частей бензина : воздуха. На основных режимах ГДС обеспечивает смесь экономичного или обедненного состава — 1 : 16 — 1 : 16,5.
Совершенно особую конструкцию имеет ГДС горизонтального карбюратора с игольным регулированием. В этой системе одновременно механически изменяется количество воздуха, проходящего через диффузор — за счет подъёма шибера, и количество подаваемого в него же топлива — за счет иглы переменного профиля, проходящей через жиклер и механически изменяющей его проходное сечение. Характеристическая кривая такого карбюратора обеспечивается механически жестко заданным соотношением сечения диффузора и сечения жиклера, которые зависят только от высоты подъёма шибера. В карбюраторах постоянного разрежения этот уровень в каждый момент времени обеспечивается автоматически за счет действия демпфирующей системы золотника и разрежения в зоне дроссельной заслонки, определяемого нагрузкой двигателя и углом поворота дросселя.
Система холостого хода (СХХ) с переходной системой и система вентиляции картера — помимо обеспечения работы на режимах с невысоким вакуумом, которого недостаточно для включения в работу ГДС, на всех остальных режимах обеспечивает компенсацию состава смеси в ГДС.
Так как при работе на холостом ходу над дросселем не имеется разрежения, необходимого для включения в работу главной дозирующей системы, для обеспечения режимов с неглубоким вакуумом и малыми углами открытия дросселя требуется отдельная система, способная обеспечивать смесеобразование при малых расходах воздуха в смесительной камере. Она может быть параллельной (используется очень редко), последовательной, иметь разные типы распыливания — дроссельное, задроссельное, может быть автономной (АСХХ).
СХХ представляет собою воздушный, топливный и эмульсионный каналы с дозирующими элементами — жиклерами холостого хода или актюаторами. Топливный жиклер холостого хода запитывается из нижней части эмульсионного колодца ГДС, таким образом он оказывается включен в топливный канал ГДС. Воздушный жиклер ХХ соединен с пространством верхней части смесительной камеры, что обеспечивает изменение количества воздуха, поступающего в СХХ при разных режимах работы двигателя. Ввиду указанных выше особенностей, СХХ является очень важным звеном компенсации смеси для ГДС. Очень часто воздух подается в СХХ по двум или по трем каналам, что обеспечивает двух- или трехступенчатое эмульгирование, способствующее дополнительной гомогенизации смеси и улучшению равномерности состава смеси по цилиндрам. СХХ открывается в смесительную камеру в задроссельном пространстве, где на холостых оборотах имеется вакуум достаточной для ее работы степени. В канал СХХ открываются переходные отверстия, расположенные в зоне кромки приоткрытой дроссельной заслонки. К-88 и ДААЗ-2108 вообще имеют одно вертикальное щелевидное отверстие, часть его, расположенная ниже кромки дросселя, обеспечивает холостой ход, при открывании дросселя эта часть естественно увеличивается, обеспечивая переходный режим.
Дроссельная заслонка на холостом ходу почти закрыта, разрежение в карбюраторе имеется только сразу за ней. За счёт этого разрежения в отверстие холостого хода из главной дозирующей системы через топливный жиклер холостого хода подается топливо, смешанное с воздухом, поступающим из воздушного жиклера холостого хода и дополнительных воздушных каналов. При этом образуется обогащенная смесь, необходимая для поддержания холостых оборотов двигателя, с соотношением «бензин — воздух» в пределах от 1 : 12 до 1 : 14,5.
На переходном режиме, то есть при небольших углах открытия дроссельной заслонки, эмульсия из каналов СХХ поступает в зону кромки дроссельной заслонки через одно или несколько переходных отверстий, смешиваясь с проходящим воздухом и обедняясь до 1 : 15 — 1 : 16,5.
Как уже указывалось, некоторые карбюраторы (К-88, к-90, ДААЗ-2108) имеют в зоне кромки дросселя одно вертикальное щелевидное отверстие. Такое построение обеспечивает эффективную компенсацию и плавное изменение состава смеси на переходном режиме. Задавая форму щели, можно добиться практически идеальной переходной характеристики.
На остальных режимах работы двигателя система холостого хода компенсирует состав смеси, образуемой главной дозирующей системой и поэтому является чрезвычайно важной для правильной работы карбюратора. Известны случаи, когда после неквалифицированной регулировки СХХ при сохранении оборотов холостого хода карбюратор практически терял работоспособность.
Для обеспечения равномерности состава смеси по цилиндрам и стабильности параметров и смесеобразования, и момента зажигания СХХ часто выполняется автономной, с дополнительными смесительными устройствами, фактически представляющими собой карбюратор в карбюраторе, работоспособный при малых расходах воздуха (например, АСХХ «Каскад»). Такая система имеет основной канал, входное отверстие которого расположено в зоне опускающейся кромки дроссельной заслонки, а устье выходит в зону под дросселем. За счет такого расположения движение воздуха и смеси в канале прекращается при открытии дросселя моментально. В этот канал выводится на холостом ходу вся эмульсия, образовавшаяся в СХХ, однако для качественного равпыливания смешивание её с воздухом осуществляется в специальных распылителях, обеспечивающих при небольших расходах воздуха и эмульсии очень высокие скорости движения — на уровне скорости звука. За счет этого АСХХ обеспечивает качество распыливания, недостижимое для других систем холостого хода. В более качественных карбюраторах используются АСХХ с тройным, а иногда и четырехкратным эмульгированием.
Распылители АСХХ строятся по различным схемам. Простейшая из них — СХХ карбюратора ДААЗ-2140. В нем поток воздуха проходит через небольшую горизонтальную щель, в которую сверху открывается ещё одна щель — из эмульсионного канала. Соотношение сечений обеспечивает скорости газов на уровне скорости звука. АСХХ «Каскад» имеет кольцевидный распылитель с радиально расположенными отверстиями, из которых в поток воздуха поступает эмульсия — такая система фактически копирует в миниатюре смесительную камеру. В центре распылителя имеется винт специального профиля, обеспечивающий регулировку количества смеси. В СХХ с сопловидными распылителями в центр канала, по которому движется эмульсия, подаётся из винта с каналом воздух, т. е. такая система — как бы «Каскад» наоборот.
Своеобразно построен ЭПХХ на К-90. Там каналы холостого хода обеих камер заканчиваются довольно большими полостями, в которых расположены тарелки электромагнитных клапанов, при подаче напряжения на которые происходит отключение подачи смеси, то есть, при выходе ЭПХХ из строя карбюратор продолжает работать в обычном режиме.
СХХ карбюраторов, установленных на двигателях, приводящих компрессоры кондиционеров, мощные генераторы и/или нагруженных АКПП, часто оснащаются управляемым упором дроссельной заслонки, который стабилизирует обороты холостого хода при включении сервисных устройств, приподнимая дроссель при подключении нагрузки от дополнительных агрегатов.
Переходная система вторичной камеры карбюратора с последовательным открытием дросселей, в основном, аналогична СХХ, но имеет важные отличия. Так как ГДС вторичной камеры сама по себе настраивается на получение относительно обогащенной мощностной смеси, ей не требуется столь глубокая степень компенсации, как в первичной камере. Поэтому переходная система, как правило, выполняется по схеме параллельной запитки топливом и её топливный жиклер сообщается непосредственно с поплавковой камерой, а не с эмульсионным колодцем ГДС. Таким образом, включение в работу и переходной системы, и ГДС вторичной камеры происходит параллельно, чем обеспечивается необходимая степень обогащения смеси.
Любой современный двигатель обеспечивает утилизацию горючих и чрезвычайно токсичных картерных газов. Система отсоса картерных газов, она же система вентиляции картера, состоит из двух ветвей — большой и малой. Большая ветвь представляет собою трубу, в которой имеется пламегаситель и маслоотделитель. Газы, прошедшие через них, поступают в воздушный фильтр инерционно-масляного типа до масляной ванны либо в картонный воздушный фильтр в непосредственной близости от горловины первичной камеры, смешиваются там с воздухом и подаются в цилиндры. На холостом ходу и переходном режиме разрежение над камерой достаточно невелико, поэтому параллельно большой ветви используется малая. Это трубка, соединяющая большую ветвь с задроссельным пространством; во многих карбюраторах она снабжается золотником, отсекающим сообщение задроссельного пространства с большой ветвью при открытии дросселя и предотвращающим, таким образом, подсасывание под дроссель воздуха параллельно смесительной камере.
Экономайзеры и эконостаты — дополнительные параллельные системы подачи топлива в смесительную камеру, обогащающие смесь при высоких уровнях вакуума, то есть при нагрузках, близких к максимальным, когда экономическая смесь не может обеспечить потребностей двигателя. Экономайзеры имеют принудительное управление, пневматическое или механическое. Эконостаты, по сути дела, просто трубки определённого сечения, иногда с эмульсионными каналами (ДААЗ), выведенные в пространство смесительной камеры выше диффузора, то есть в зону, где вакуум появляется при максимальных нагрузках, в отличие от ГДС.
В некоторых старых конструкциях карбюраторов без эмульгирования топлива экономайзер имел жиклёр, параллельный главному топливному жиклёру ГДС, открываемый принудительно. В эмульсионных карбюраторах такая схема не используется ввиду нарушения характеристики пневмокомпенсации ГДС.
В относительно дешевых карбюраторах, в которых ГДС сама по себе обеспечивает относительно богатый состав смеси на большинстве режимов, экономайзеры и эконостаты не используются.
Система рециркуляции отработанных газов. Обеспечивает замещение части воздуха выхлопными газами на режимах торможения двигателем. Способствует снижению уровня окислов азота (NО) и оксида углерода (CO) в выхлопе.
Применяется на небольшом количестве типов двигателей.
Насос-ускоритель. Необходим для подачи дополнительной порции топлива при резком открытии дросселя. Необходимость подачи дополнительного количества топлива определяется отнюдь не его «инерционностью» в каналах карбюратора при резком разгоне, как это обычно указывается в популярных изданиях, а нарушением в этот момент условий смесеобразования во впускной системе, в результате чего до цилиндров в первые моменты после начала резкого разгона доходит только часть поданного карбюратором топлива. Ускорительный насос компенсирует этот эффект и обеспечивает требуемый состав горючей смеси в цилиндрах в первый же момент после начала разгона. Бывают поршневые и диафрагменные, устанавливаемые на все карбюраторы с начала 70-х годов ХХ века. Поршневые ускорители имеют менее стабильные параметры и не позволяют изменять интенсивность впрыска в зависимости от угла поворота дросселя.
Карбюраторы, способные обеспечить поступление смеси оптимального состава на всех режимах, т. е. карбюраторы с игольным регулированием состава и карбюраторы постоянного разрежения ускорителя не имеют — за ненадобностью.
Пусковое устройство. Представляет собой заслонку над смесительной камерой с системой управления ею. При её прикрытии существенно возрастает степень вакуума во всей смесительной камере, что приводит к резкому обогащению смеси, необходимому для холодного пуска. (Того же эффекта можно достичь, забывая вовремя менять картонный элемент в воздушном фильтре). Чтобы поток воздуха не перекрывался полностью, заслонка либо опирается на пружину и располагается эксцентрично, либо снабжается клапаном, обеспечивающим минимальное поступление воздуха. Для пуска и прогрева двигателя необходимо прикрыть воздушную заслонку и приоткрыть дроссельную. Воздушная заслонка может иметь механический, автоматический или полуавтоматический привод.
В первом случае её закрывает водитель при помощи рукоятки, называемой манеткой. Полуавтоматический привод воздушной заслонки распространён наиболее широко как простой и эффективный. Заслонка закрывается водителем вручную, а приоткрывается автоматически диафрагмой, работающей от возникающего при первых вспышках разрежения во впускном коллекторе. Это предотвращает переобогащение смеси и возможную остановку двигателя сразу после пуска. Такое пусковое устройство имеют все карбюраторы ДААЗа и К-151. Автоматический привод широко применяется за границей, а в практике отечественного автопрома распространения не получил ввиду существенной сложности, относительно низкой надёжности и недолговечности при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывает биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения или электрическим нагревателем. По мере прогрева двигателя термоэлемент нагревается, открывая воздушную заслонку. На отечественных автомобилях такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ (в основном, экспортных). В иных системах использовался электромеханический привод с датчиком температуры.
