Как сделать пресс для гаража
Пресс для гаража своими руками — чертежи, видео, советы по изготовлению
Чтобы выполнять в бытовых условиях такие технологические операции, как запрессовка и выпрессовка втулок и элементов подшипниковых узлов, гибка арматуры или заготовок из листового металла, сжатие изделий из различных материалов, можно сделать пресс для гаража своими руками. Альтернативой данному оборудованию являются обычные слесарные тиски. Однако последние не в состоянии создать давление, которое формируют прессы, а также не могут применяться для обработки давлением деталей, характеризующихся большими габаритами.
Пресс подобной конструкции вполне реально сделать самостоятельно
На современном рынке существует большое разнообразие моделей прессов, которые можно применять в роли гаражных устройств, выполняя с их помощью различные технологические операции. Чтобы сэкономить на приобретении такого оборудования, можно изготовить пресс самостоятельно. Для этого достаточно найти соответствующие чертежи и конструктивные схемы. Если грамотно подойти к решению такой задачи, то характеристики, которыми будет обладать самодельный пресс для гаража, будут очень незначительно отличаться от параметров серийного оборудования.
Конструктивные особенности
В качестве силового органа самодельного пресса для гаража, как правило, задействуют автомобильный домкрат гидравлического типа. Принцип его действия основан на паскалевском законе, в соответствии с которым давление на газ или жидкость передается в любую точку их объема без изменения его значения. Таким образом, создавая даже небольшое усилие на поршне гидроцилиндра с меньшим диаметром, можно многократно увеличивать его в цилиндре, характеризующемся большим диаметром.
Устройство облегченного пресса на базе гидравлического домкрата
Рабочая жидкость, используемая в гидравлических устройствах (в частности, в домкрате), под воздействием на нее давления не сжимается и не уменьшается в объеме, что минимизирует потери мощности. При своих компактных размерах гидродомкрат способен создавать значительное давление, что позволяет не только использовать гаражный пресс, на котором он установлен, для запрессовки и выпрессовки подшипников, сайлентблоков и различных втулок, но и прессовать с его помощью изделия из листового металла.
К наиболее значимым достоинствам, которыми отличается кустарный гидравлический пресс для гаража, выполненный на базе гидродомкрата, следует отнести:
Эта простая конструкция гаражного пресса может быть изготовлена за один выходной день
Если вы планируете сделать пресс в гараж своими руками на базе гидродомкрата, следует учитывать и недостатки такого устройства:
Как выбрать гидравлический домкрат
Задумываясь над тем, как сделать пресс для гаража своими руками, посредством которого будут запрессовываться и выпрессовываться подшипники, втулки, сайлентблоки и выполняться другие технологические операции, важно правильно выбрать не только конструктивную схему, но и домкрат. Самым подходящим как по форме и размерам, так и по техническим характеристикам считается бутылочный гидравлический домкрат одноштокового типа. К плюсам данного гидродомкрата, который обычно выбирают для того, чтобы изготовить гидравлический пресс своими руками для гаража, относятся:
От выбора гидравлического домкрата будет зависеть мощность и размеры изготавливаемого пресса
Чтобы изготовить пресс гидравлический своими руками для гаражной работы, который будет отвечать всем предъявляемым к такому оборудованию требованиям, желательно познакомиться не только с соответствующими чертежами, но и с видео по сборке, которое несложно найти в открытом доступе в Сети.
Оборудование и расходные материалы
Чертежей самодельных гидравлических прессов для гаража, посредством которых можно выполнять запрессовку и выпрессовку подшипника, резинометаллического шарнира, втулки или осуществлять другие технологические операции, связанные с воздействием на обрабатываемую заготовку давлением, достаточно много, но конструктивная схема таких устройств остается неизменной. Изготовление данного устройства, для чего необходимо воспользоваться выбранным чертежом, потребует использования таких технических устройств, инструментов и расходных материалов, как:
Подходящие швеллеры для пресса: № 7 для ножек, № 12 для поперечных балок и № 16 для стоек
В ходе работы даже домкратный пресс гидравлический будет испытывать значительные нагрузки, поэтому для него делают надежную станину, которая обладает достаточным запасом прочности. Кроме того, очень важно, чтобы в таком прессе для гаража использовался качественный домкрат. Только в данном случае устройство будет демонстрировать свою максимальную эффективность.
Чертеж самодельного пресса (нажмите для увеличения)
При создании станины-основания гидравлического пресса для гаража, которая состоит из платформы, двух вертикальных стоек и нижнего упора, надо придерживаться следующих рекомендаций.
Дальнейшие действия по изготовлению самодельного гидравлического пресса для гаража состоят в следующем.
Готовый пресс на основе гидравлического домкрата
Самодельные гаражные прессы, работающие за счет гидродомкрата, могут изготавливаться и по другим конструктивным схемам, выбирать которые следует сообразно со стоящими перед вами технологическими задачами.
Простой пресс в гараж своими руками
Добрый день всем.
Периодически при работе возникает необходимость чего-то куда-то запрессовать. Но вот беда, пресса у меня то нету. Давно когда-то сделали мы с коллегой небольшой пресс. Работали мы им довольно долго, потом когда я уходил с этого бокса, этот пресс был оставлен коллеге. В очередной раз когда нужно чего-то запрессовать вспоминаю, что нужно сделать себе небольшой пресс, но всё как-то откладывалось. Недавно преодолев лень решили с кумом всё-таки делать пресс. Посчитали, прикинули и набросали эскиз.
В качестве основы будет использоваться принцип старого пресса (который был в старом боксе) – с домкратом снизу. Почему именно такой проект:
1. Он уже был проверенный мной
2. Не требует дополнительных затрат финансовых и трудовых.
Для начала отчистил от грязи и пыли старый газоновский домкрат. Как оказалось он особо и не качал. Решил попробовать обойтись малой кровью – сменить масло и заодно промыть пружинки, шарики клапанов и пока не лезть в цилиндр в связи с отсутствия ремкомплекта на домкрат. Вот такая гадость слилась с домкрата
Судя по виду – это смесь тормозной жидкости с маслом ( на фото видны куски грязи)
Также прочистил и смазал резьбовую часть штуцеров и винтов-клапанов.
Заливаю масло – прокачал – домкрат заработал)))) Ура!
Приносим железо
Самое главное – разметка. Для выполнения одинаковых размеров — разметку проводил с помощью шаблона сделанного из планки и двух саморезов.
Также для цели разметки на металле я использовал штангенциркуль с заточенными губками
В изготовлении пресса мне помогала моя давняя помощница – сверлилка.
Крепил на болты м10.
Для регулировки высоты стола с домкратом было сделано шесть отверстий на основной стойке.
Ножки были сделаны из уголка 50-ки
Домкрат центрируется и фиксируется посредством болтов в штатных местах домкрата
Далее устанавливаем подвижной стол. Заранее были наварены направляющие шайбы. Стол получился съёмным.
Снизу на подвижном столе навариваем пластину и центровочные шайбы.
Ну и первое испытание (ещё даже пружин на нём не было) – подшипник полуоси
На месте без пыли и шума подшипник на месте.
Для облегчения процедуры опускания домкрата прикупил 4 пружины
Вот вид пресса в сборе.
Красить пока не стал, так как погода особо не располагает к покраске, да и как говорил Кедр c VWTS «В конкурсе на самый красивый пресс участвовать не буду, однозначно. Ржаветь у него не получиться, по крайней мере в ближайшие лет 10-15.» Впринципе — будет желание — покрашу
на этом сегодня всё,
с уважением,
Mavick MV

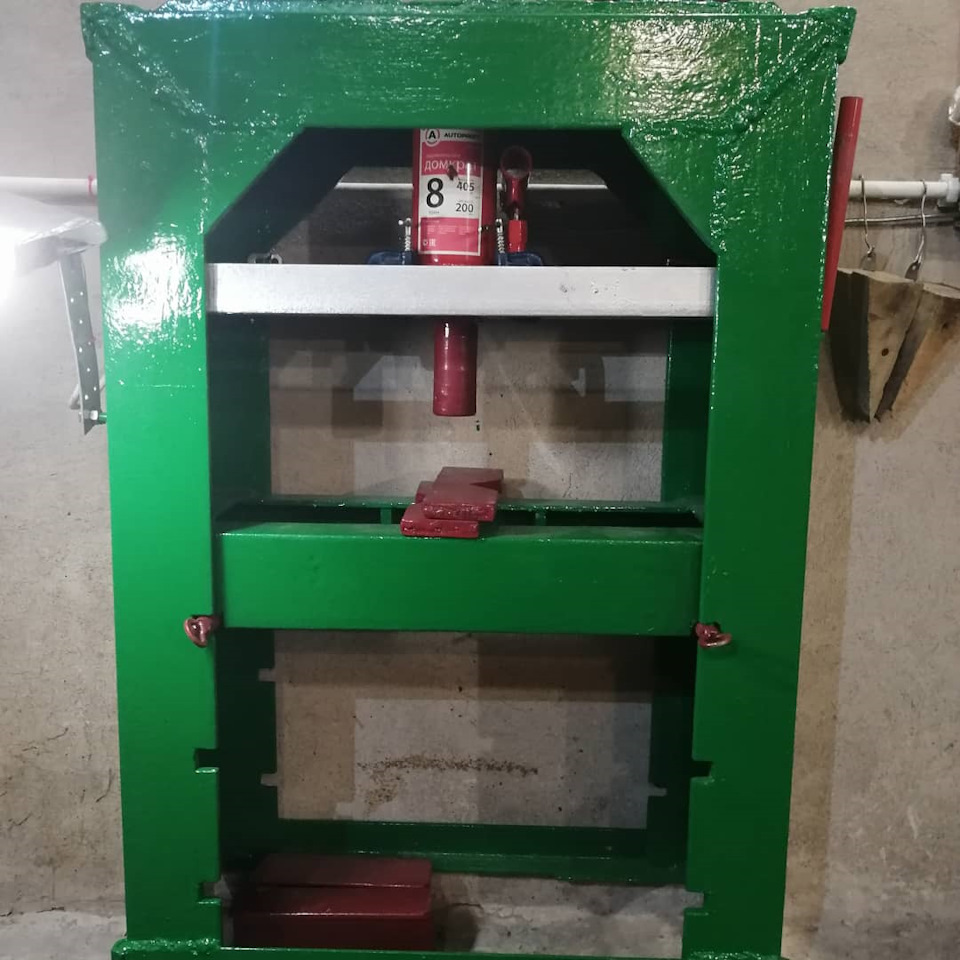

Самодельный гидравлический пресс в гараж.

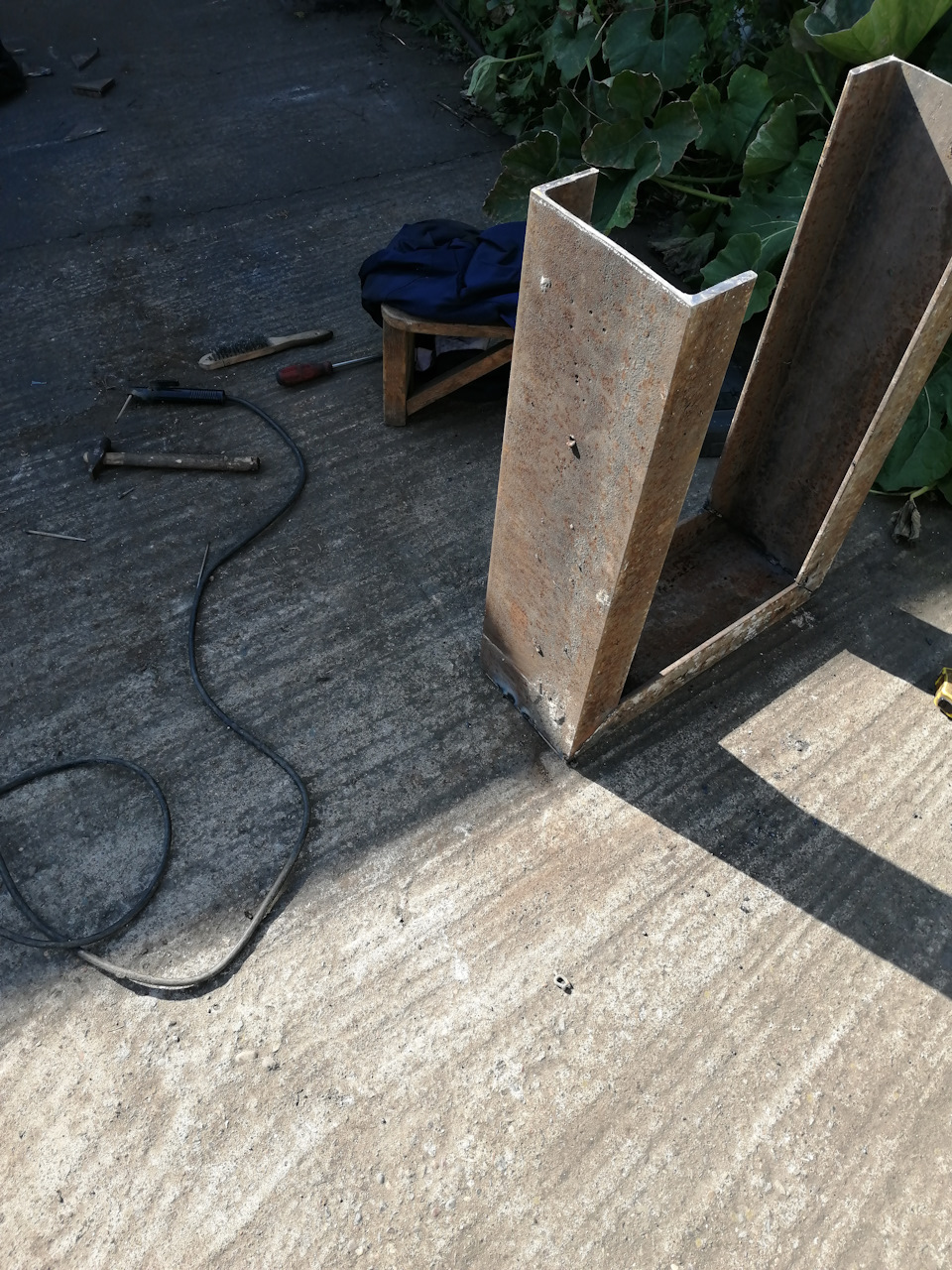

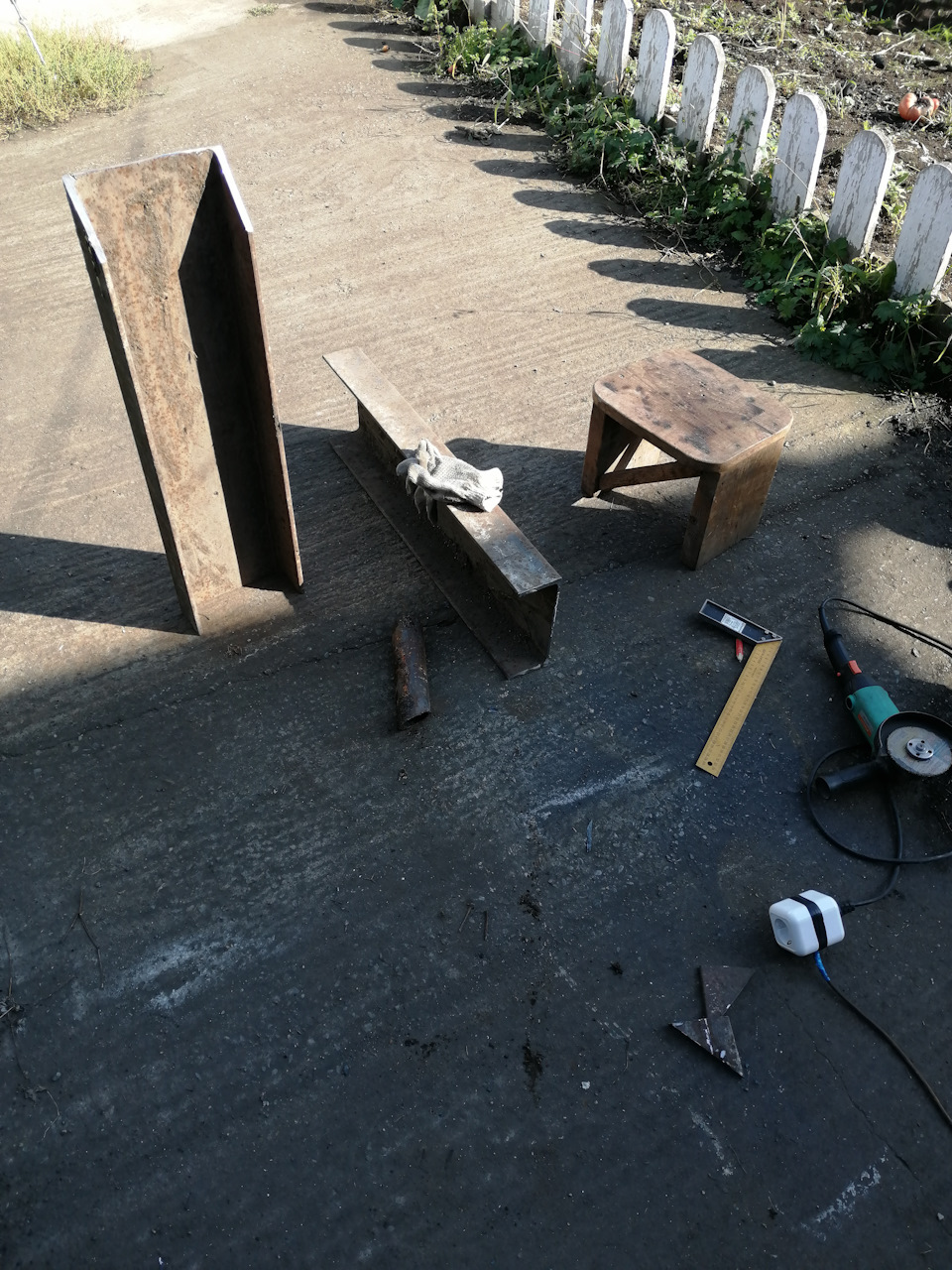

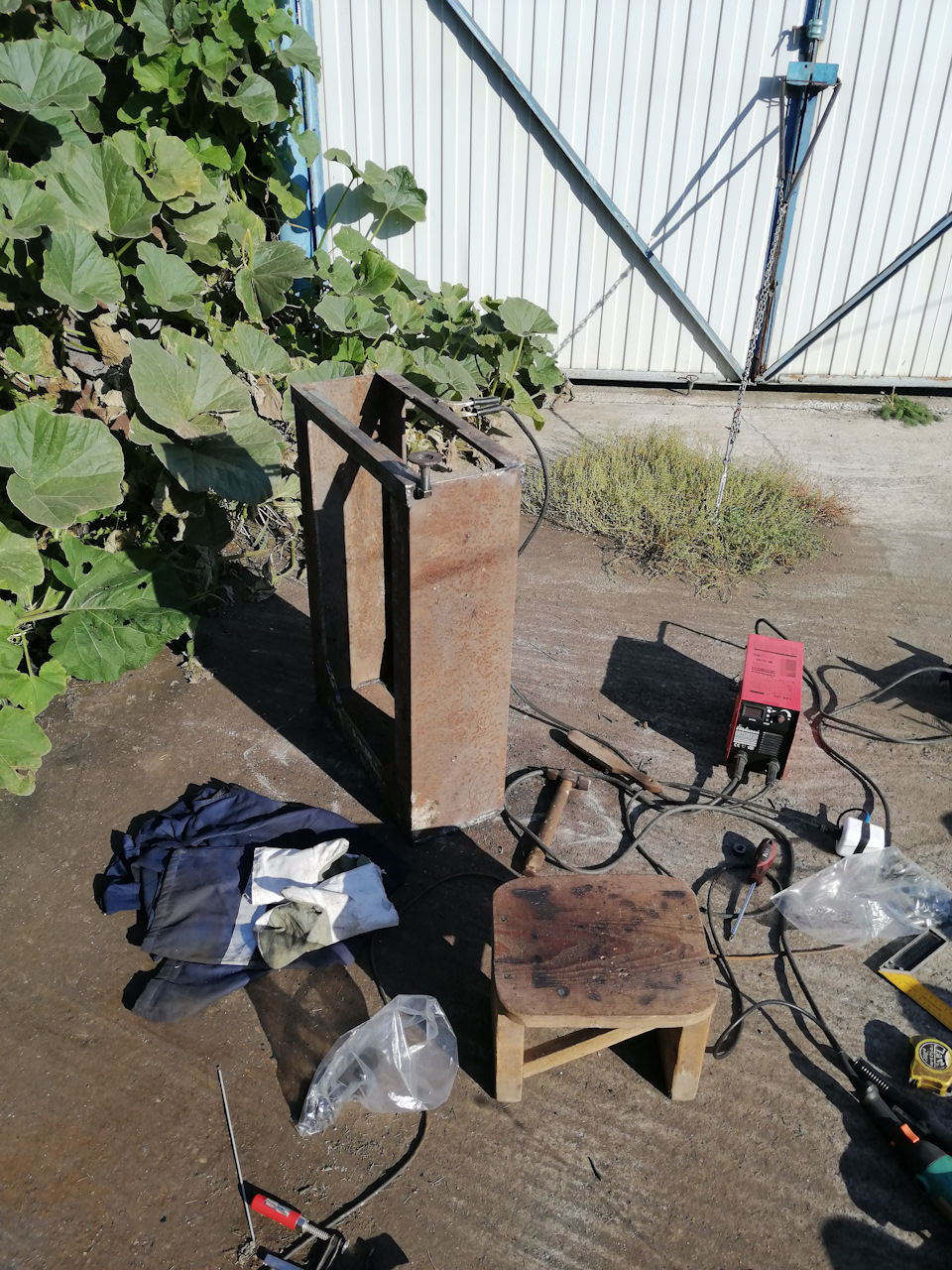

Дорого времени суток уважаемые читатели и листатели сообщества. Представлю вашему вниманию свою работу в отпуске. Давно хотел в гараж гидравлический пресс, перепрессовать сайленблоки, ступичные подшипники, работа с крестовинами и т. п. Вот видос, там все подробно
. Идеи почерпнуты из многочисленных видео ютьюба, и статей на драйве. Большое спасибо их авторам. Домкрат автопрофи, 8 тонн, заказывал в автодоке

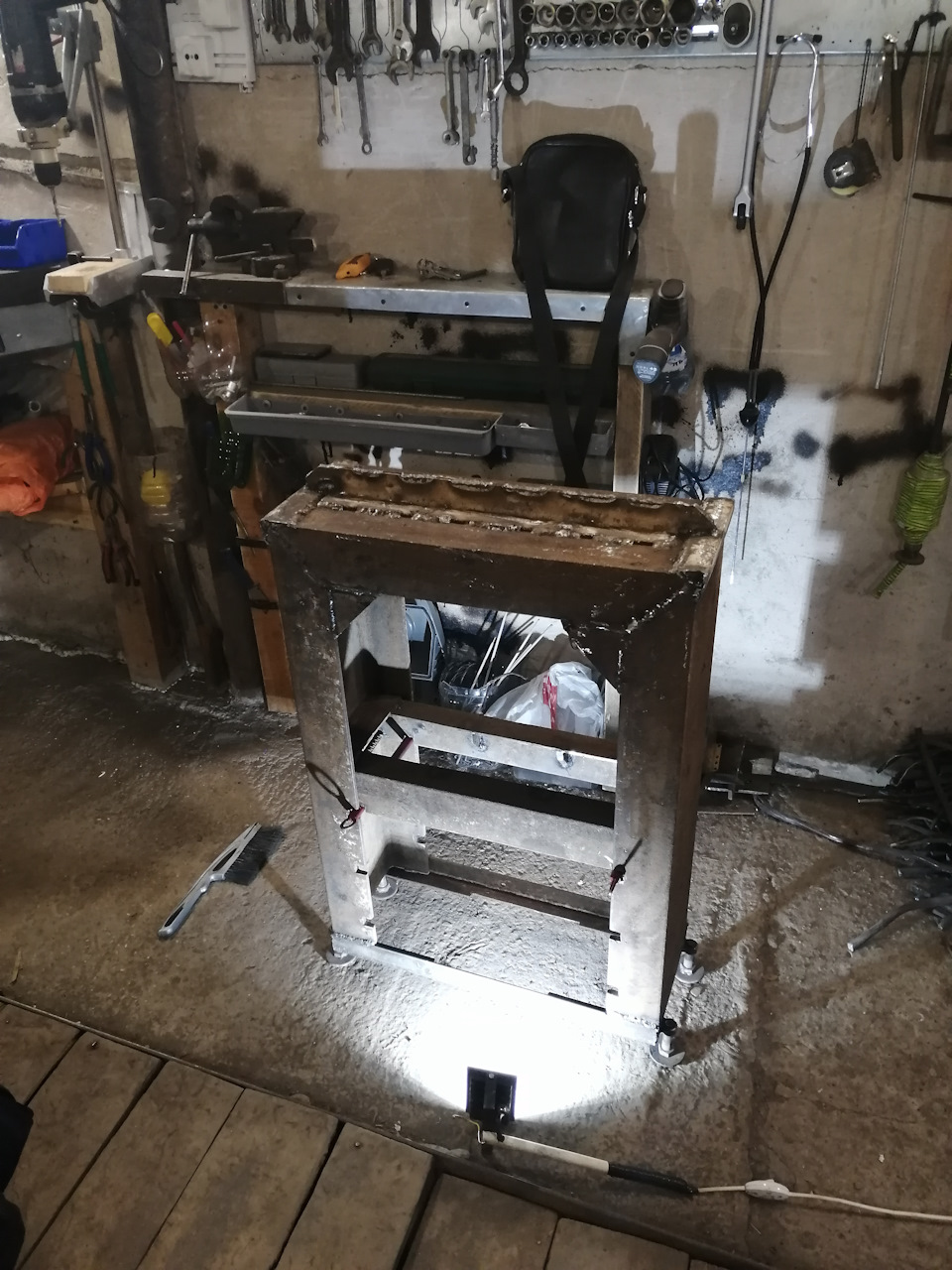

. Верхняя часть корпуса усиленна 5 мм пластинкой, уголками усилителями, и двумя уголками ещё сверху☝️, в видео все подробно.
. Пружины дверные из магазина, разрезанные напополам. 6 полупружин хватает вернуть домкрат в исходное положение.
домкрат может быть просто снят и использован отдельно

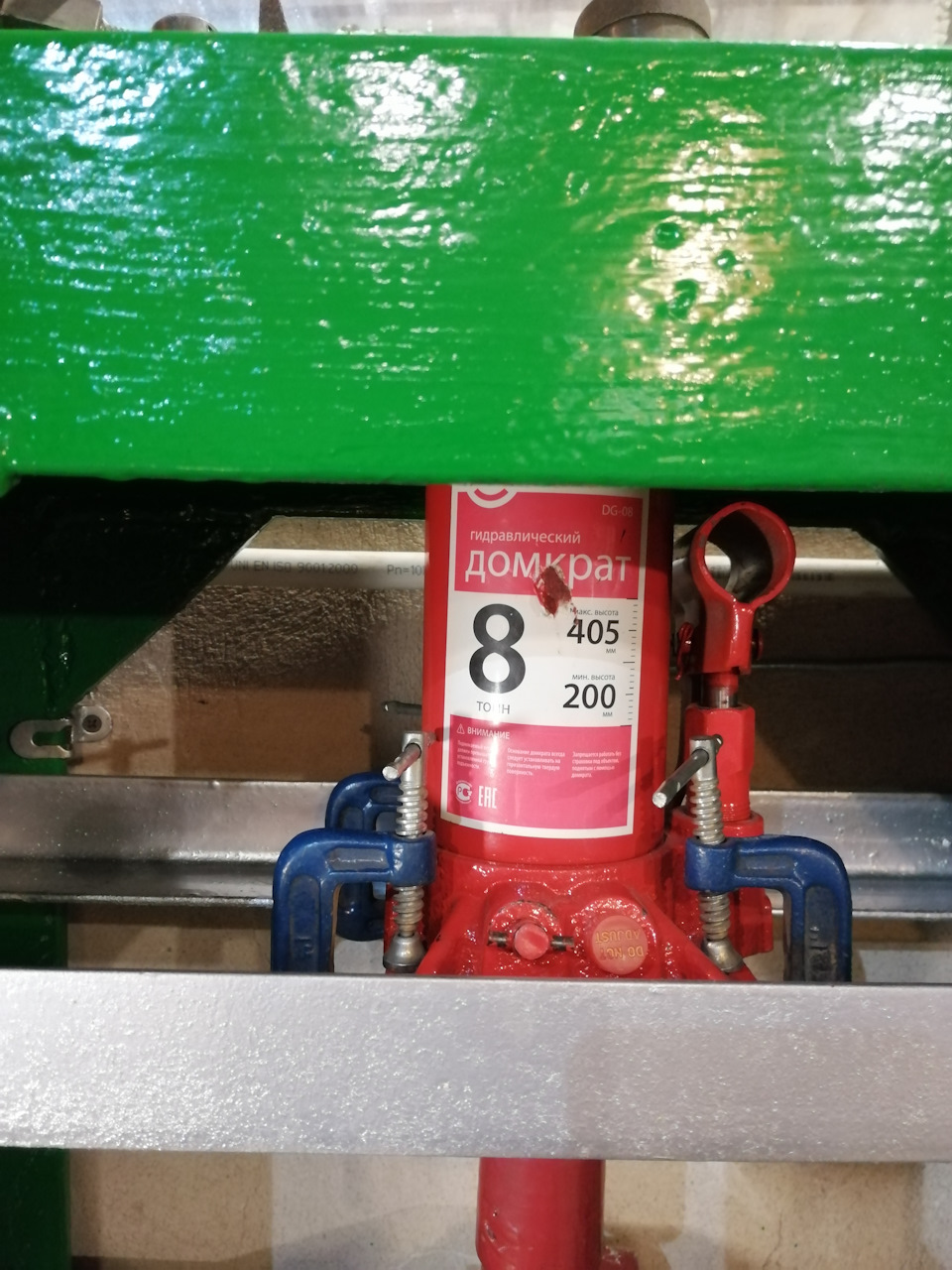

стоят 3 струбцинки на плунжере, на всякий пожарный, фиксируют домкрат от перекоса… И без них нормально работает, но на всякий случай 🤔☝️.

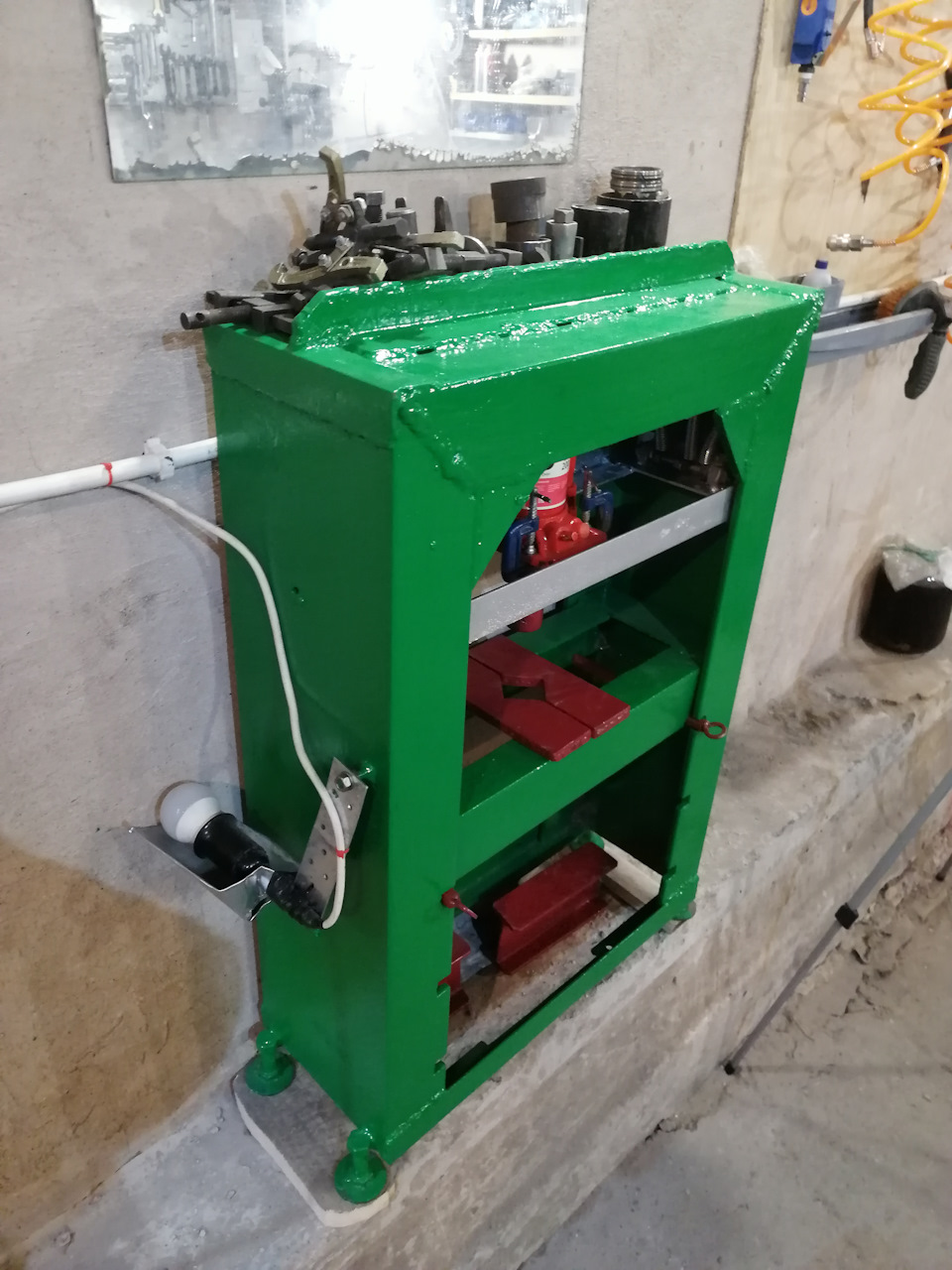

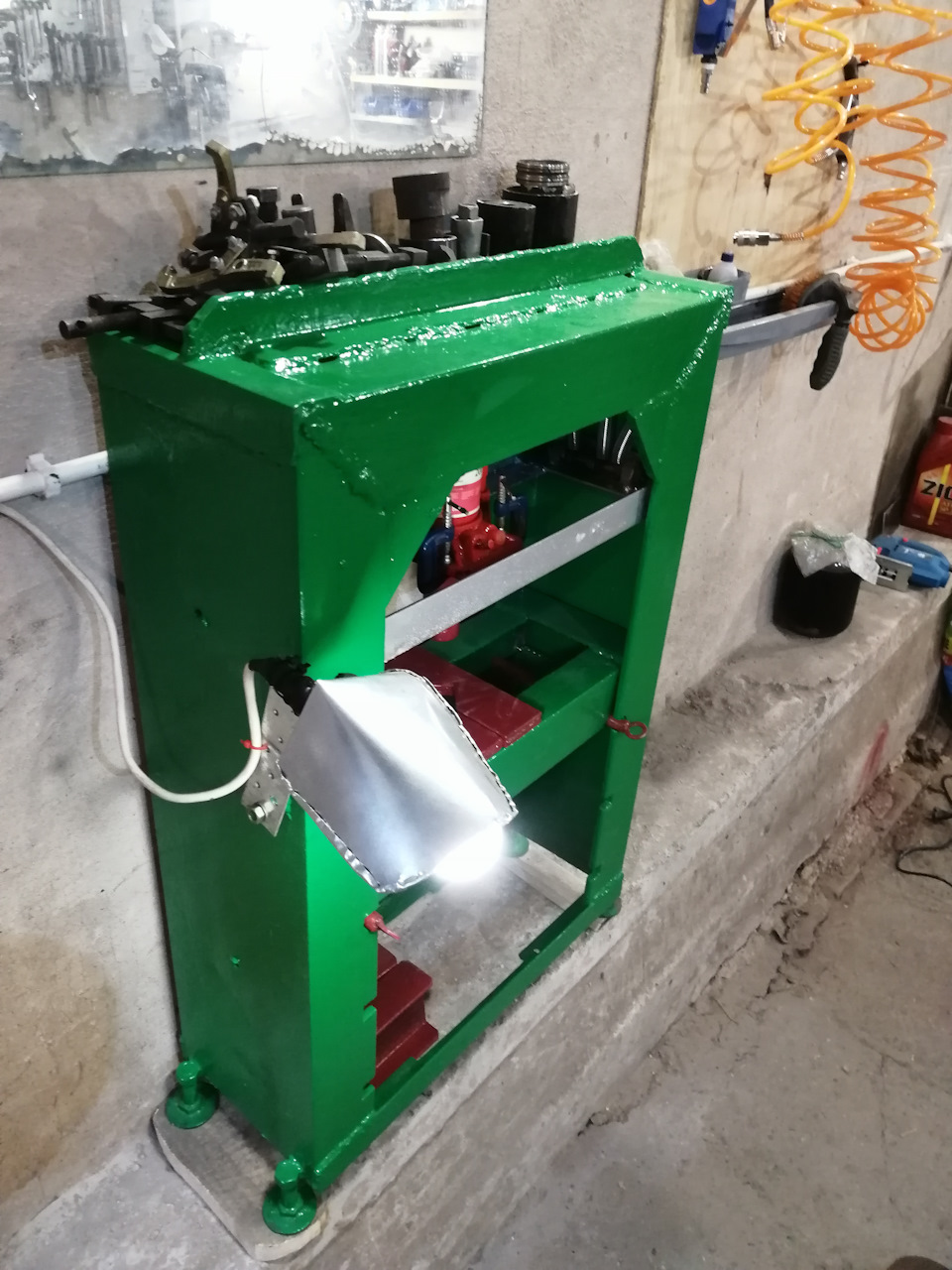

. Ну вот как-то так. Испробовал его уже, работает… Всем удачи.
Гидравлический пресс своими руками
Всем здравствуйте.
Наверное каждый мечтает о прессе, кто-то хочет видеть его на животе, а я давно хотел заиметь его в гараже.
Сегодня поговорим о том как сделать гидравлический пресс своими руками.
Для начала нам потребуются швеллеры. В моём случае это швеллер номер 10 на вертикальные стойки и 12 на горизонтальные перекладины. Металл использовал б/у, когда-то эти швеллеры были столбиками для забора у меня на даче.
Так как пресс необходимо сделать с регулируемой высотой стола, то необходимо изрядно перфорировать вертикальные стойки. Сверлить начинал на расстоянии 450 от верха, это расстояние примерно равно максимальному ходу домкрата плюс его высота, далее располагал отверстия вначале через 100 мм, затем через 150мм, всего просверлил 7 рядов отверстий.
Сверлить надо биметаллическими коронками на самой малой скорости. Вначале делал это перфоратором, но у него была слишком высокая скорость и коронки либо сгорали, либо обламывались зубья, затем уже сверлил шуруповёртом на малой скорости и всё пошло как по маслу, о да, при сверлении не забываем про охлаждение и добавляем немного масла.
Далее изготовил нижние опоры из 75 уголка. В них сделал регулируемые ножки из болтов М12 и шайб, которые сварив вместе, а в уголке приварил гайки.
Верхние перекладины вначале хотел сделать разборными, поэтому вначале использовал болты ГБЦ М12 и фланцевые гайки, но практика показала, что в таком случае при нагрузке вся конструкция немного играет и впоследствии всё обварил по кругу. Перекладины рабочего стола соединил между собой уголком 50х50 и хорошенько обварил, при этом оставил зазор между вертикальными стойками в пару миллиметров, чтобы стол можно было перемещать по высоте.
Все детали зачистил и подготовил к покраске.
Домкрат.
Вначале делал пресс в расчёте использовать 12-ти тонный советский домкрат, но никак не мог заставить его работать и искал к нему ремкомплект.
В один момент плюнул на поиски ремкомплекта и решил купить китайский 20-ти тонный домкрат.
Домкрат 20т Forsage F-T92004 — цена 85р (
Данный домкрат сварной конструкции, поршень со штоком вставляются как кассета в гильзу. Такая конструкция по логике должна полностью исключать подсосы воздуха.
Но мы же хотим использовать его в прессе, а лучшая конструкция для него — это когда домкрат расположен вверх ногами штоком вниз.
Для этого большинство людей разбирает домкраты и вставляет в заборное отверстие всякие трубочки и прочее. Но есть варианты по-проще — это использовать внешний расширительный бачок и полностью исключить воздух из корпуса домкрата. В таком случае домкрат будет работать при любом расположении хоть боком, хоть вверх ногами, его всегда можно будет снять с пресса и использовать по прямому назначению без каких либо доработок.
Для такой доработки необходим штуцер и отверстие в корпусе. Можно использовать заливное отверстие, но лучше просверлить заглушку на заборной магистрали и нарезав резьбу установить туда штуцер. При таком варианте воздух будет скапливаться в самой верхней точке системы, т.е в расширительном бачке и пососы воздуха в домкрате не страшны.
Штуцер с ёлочкой М10х1 или М3/8 ссылка
Определить заборную магистраль довольно легко — необходимо извлечь нагнетательный поршень, отверстие в котором будет установлен шарик и будет соединять заборный канал.
Далее сверлим резьбу. Под заваренной заглушкой установлен шарик, который удерживает фильтр в дократе. Я об этом узнал только когда три раза заточил сверло и заметил, что там оказывается есть шарик.
Далее вкручиваем штуцер, подсоединяем трубку с расширительным бачком, кладём домкрат на бок, полностью выдвигаем шток и заполняем домкрат до краёв маслом, затем вдавливаем шток — вуаля и весь воздух полностью вышел из системы.
Теперь домкрат работает вверх ногами. Но радовался я не долго, через какое-то время при нагрузке домкрат стал пропускать масло по уплотнителю штока. Пришлось разбирать и ужасаться мусору внутри нового домкрата, который с переворотом успешно упал на манжету и поцарапал её.
Поэтому в заборное отверстие лучше установить фильтр из металлической губки, т.к. родной фильтр без удерживающего шарика выплывал в соединительную трубку и, естественно, не работал.
Также к недостаткам это домкрата стоит отнести то, что шток в полностью выдвинутом состоянии качается из стороны в сторону. Соответственно при нагрузке перекашивается. Уже разобрав домкрат оказалось что в верхней части у него установлено только два тонких пластиковых кольца, отвечающих за боковые перемещения, чего очень мало.
Поэтому теперь пришлось восстанавливать советский домкрат и найти нужный ремкомплект:
Ремкомплект домкрата 12т УЛИГ.12.3913300 — 9р (
4$)
И принялся я его раскручивать. Ох это ещё та задача. Осилил его гаечку только с помощью двухметровой трубы и большого газового ключа.
Доработки по советскому домкрату полностью схожи тому, что я описал выше, только штуцер на этот раз установил вместо пробки для заправки домкрата, резьба оказалась полностью одинаковой. Но так как домкрат разобрал, то на всякий случай установил в заборное отверстие резервуара маленькую трубочку, чтобы попавший воздух никак не мешал при работе.
На этом доработки домкрата закончились.
Осталось закрепить его на верхней перекладине пресса. Крепил домкрат к пластине 10мм, просверлив во фланцах отверстия под болты. Саму пластину крепил к прессу через съёмные уголки. При таком виде конструкции можно весь узел с домкратом перемещать влево вправо по рабочей зоне.
В качестве возврата штока в исходное положение использовал пружины — одна пара пружин внешним диаметром 30мм. внутри них пара пружин диаметром 20мм.
Кстати, чем более жидкое масло будет залито в домкрат, тем легче он будет возвращаться в исходное положение. Масло в домкрат я заливал ATF для гидроусилителей, т.к. инструментальное масло продаётся канистрами по 20л, но стоит при этом довольно дёшево.

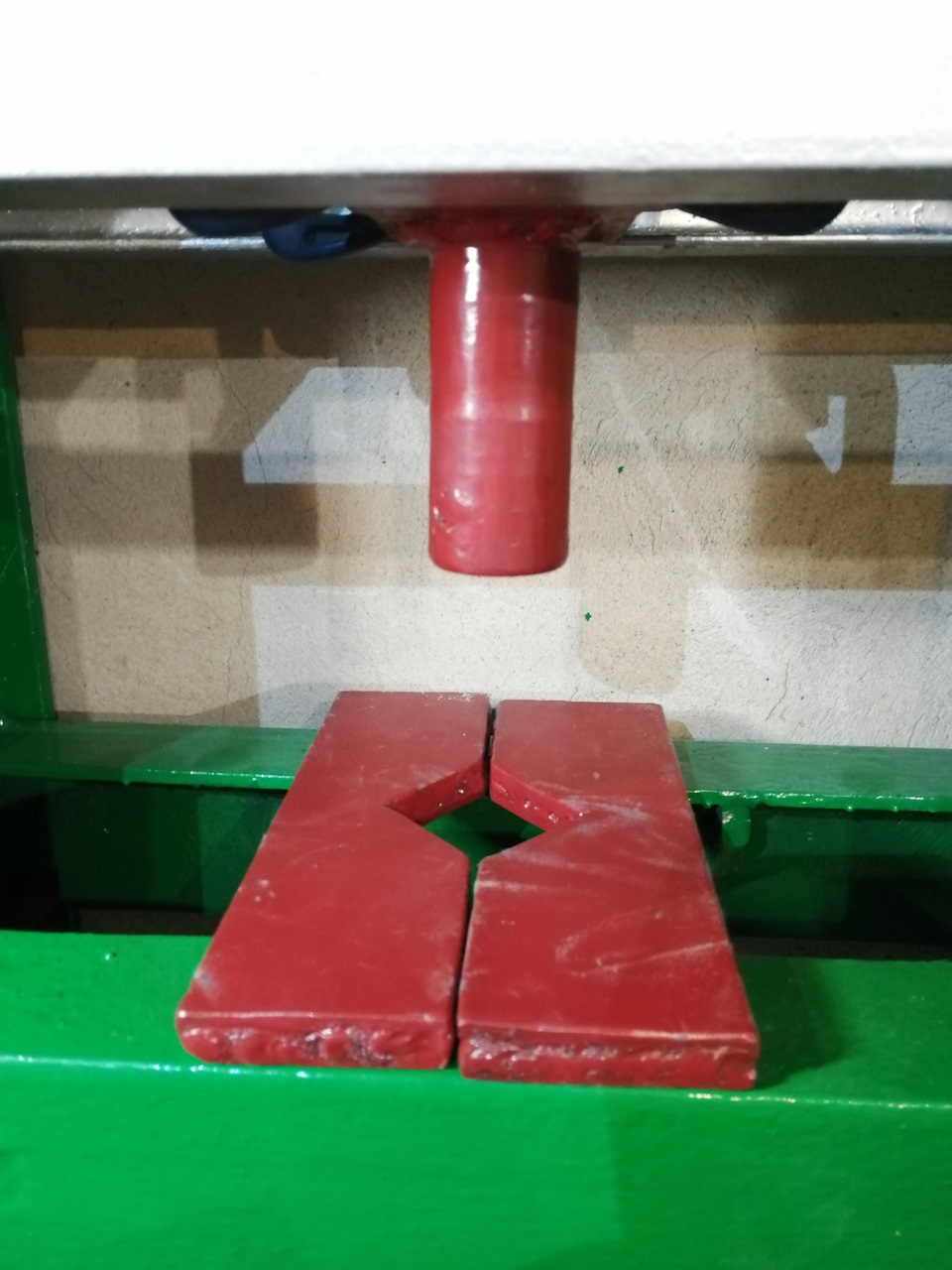

Теперь красим пресс и наслаждаемся результатом.
Делаем пресс для гаража
Материалы и инструменты, которые использовались автором:
Список материалов:
— швеллер (на 80);
— профильная труба (квадратная, 40Х40, толщина стенок 3 мм);
— стальной уголок;
— гидравлический домкрат;
— болты, гайки и другие мелочи.
Список инструментов:
— сварочный аппарат;
— ленточный отрезной станок или болгарка;
— сверлильный станок;
— гаечные ключи.
Процесс изготовления самоделки:
Шаг первый. Основание
В качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.
Шаг третий. Направляющая
Осталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.
Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.
Шаг четвертый. Испытания
Вот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.
В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.
Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.
