Как сделать промышленный пылесос самому
2 способа как сделать строительный пылесос из обычного без циклона.
Очень часто при монтажных работах с электрикой, невозможно обойтись без пылесоса. В первую очередь это связано с процессами штробления стен.
Использовать для этого дела домашние бытовые модели нельзя, иначе вы их угробите в первый же день работы. Их пылесборники будут заполняться очень быстро, а сам пылесос перегреваться.
А что делать, если вы не строитель и вам подобный аппарат нужен только для того, чтобы закончить ремонт электрики у себя в квартире? Оптимальный выход в этом случае один — самостоятельно сделать строительный пылесос из обычного.
Причем по времени на такую переделку у вас уйдет всего несколько минут. А материалы которые для этого потребуются, можно спокойно найти в кладовке, либо докупить в ближайшем сантехническом магазине.
Давайте подробнее рассмотрим два весьма схожих способа, имеющих тем не менее конструктивные отличия между собой.
Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.
Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.
А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.
Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».
Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:
Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.
Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.
Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.
Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.
Края при этом получатся неровными, но их можно обработать круглым напильником.
В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.
Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.
Ту же самую операцию проделываете с крышкой.
После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.
Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.
Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.
Они бывают разного диаметра. Подбирайте по размерам своего шланга.
Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

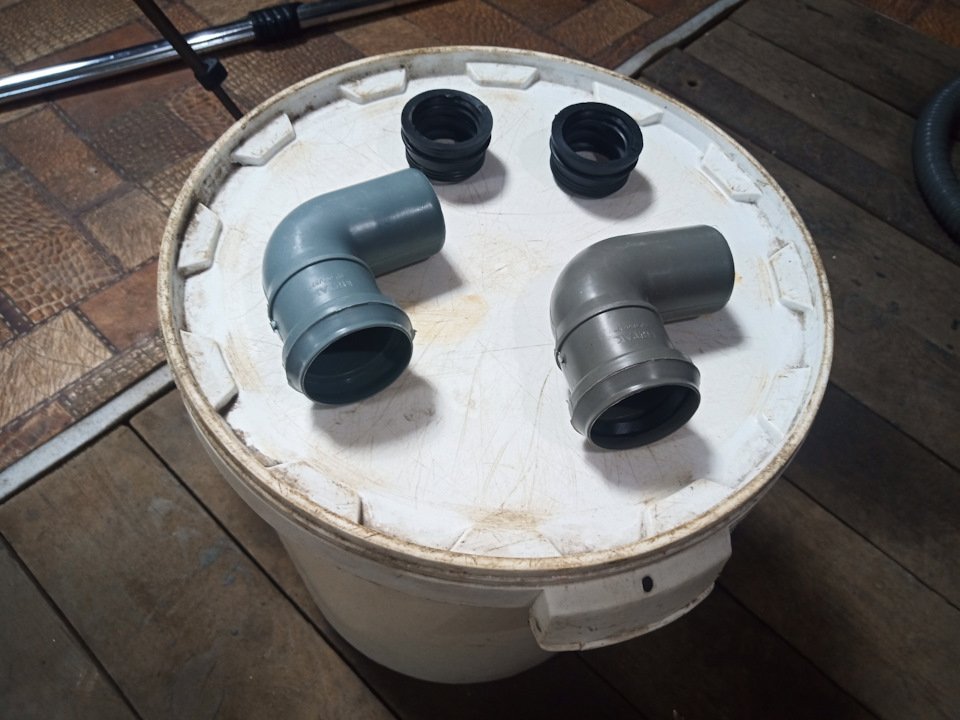

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.
На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

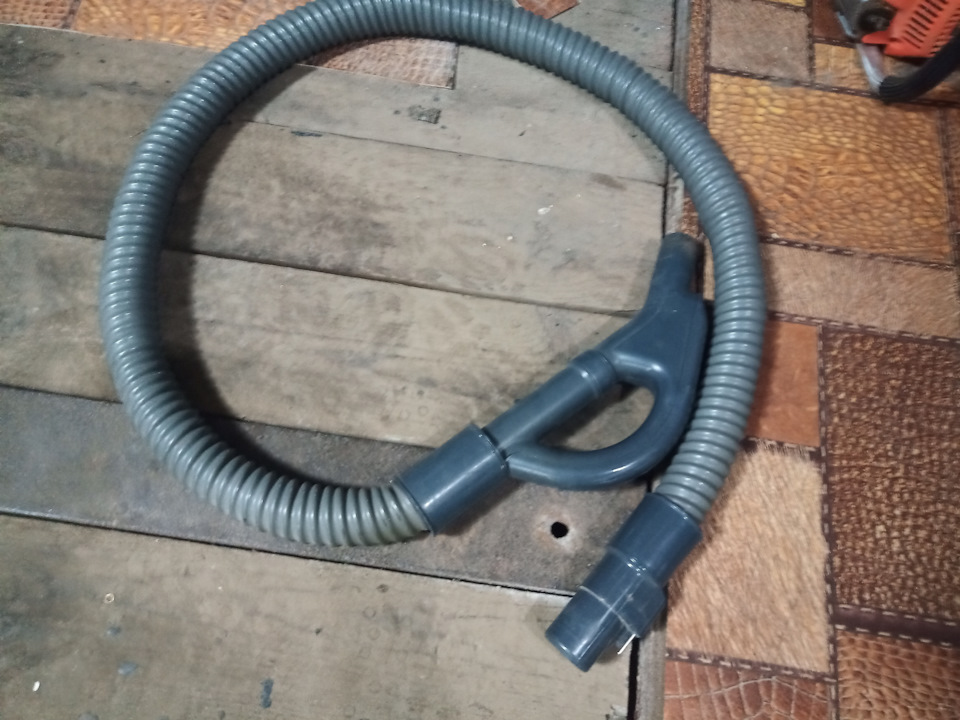

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.
А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.
Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.
На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.
Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.
Помогает в этом деле три фактора:
Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.
Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.
В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.
Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.
Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.
Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.
Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.
При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.
Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.
Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.
Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.
Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.
Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?
Такие частицы при попадании во внутрь, наглухо забивают фильтр.
Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.
Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.
Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.
Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.
Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»
В бытовых моделях охлаждение происходит за счет всасываемого воздуха.
То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.
Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.
Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.
Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.
В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.
Более того, у них еще предусмотрена автоматическая очистка или встряхивание.
Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.
Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.
Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).
Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.
Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.
Далее все просто. Намазываете клеем крышки.
Прикладываете их тыльной стороной к ткани в нижней части.
После чего вдеваете через прорезь подготовленную трубку.
В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.
Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.
Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.
Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.
Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.
Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.
Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.
Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.
У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.
Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.
У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.
Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.
Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.
То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.
Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.
Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.
Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.
Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.
Промышленный пылесос из бытового за копейки.

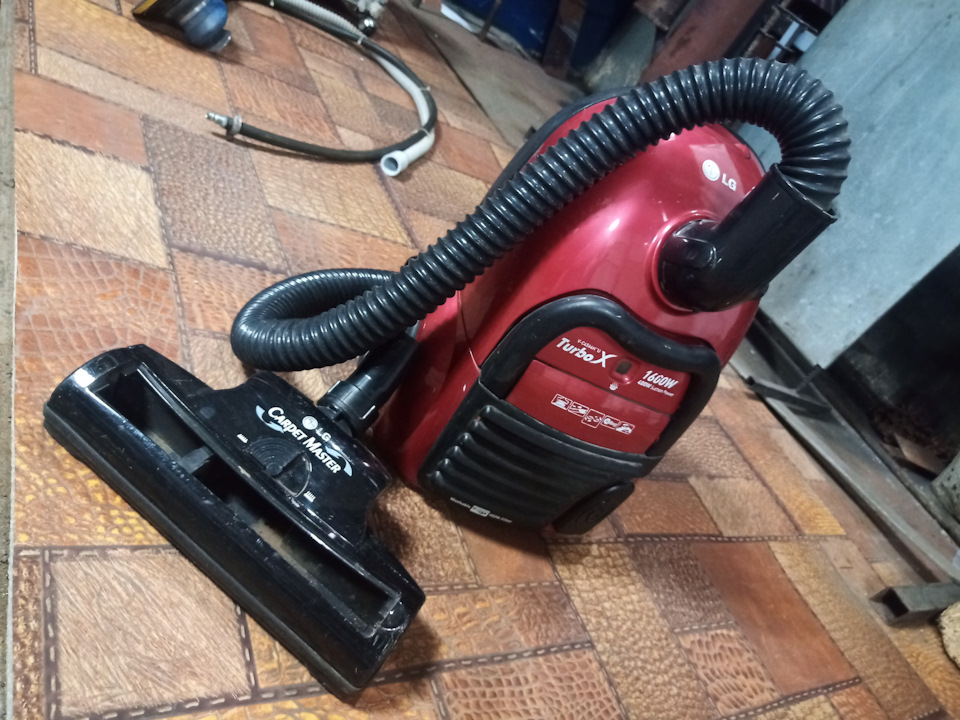

Привет Друзья. Недавно узнал как из простого бытового пылесоса с мешком для сбора пыли сделать абсолютно рабочий промышленный пылесос с наименьшими затратами. И честно говоря был шокирован простотой идеи.
Промышленный пылесос необходим всем и везде. Даже если вы простой автолюбитель, который ничем не занимается, но имеет гараж, сделав себе такой аппарат вы упростите в разы процесс уборки в салоне авто, да и иногда убрать пыль и грязь в гараже или мастерской тоже с его помошью будет гораздо проще.
Все что для этого необходимо, это встроить между щеткой и пылесосом сепаратор, который будет отделять мусор от воздуха. Конструкцию простейшего циклона мы сегодня с вами изготовим из обыкновенного пластикового ведра, двух канализационных уголков и шланга от старого пылесоса.
Приятного просмотра…
Метки: промышленный пылесос из бытового своими руками. циклон для пылесоса.
Комментарии 41
На Али стоимость циклона 1000 +/- 100 руб.
Интересно. Скинь ссылку. Что то я давно на Али не видел цен 1000 +- 100р на нормальные вещи
А что самостоятельный поиск дал?
Стружку с опилками можно и без циклона пылесосить, ничего пылесосу не станет. А вот с мелкой пылью — от бурения или шлифовки шпатлёвки циклон практически бесполезен. Нужен доп воздушный или водяной фильтр.
Вы и правда уверены что ваш пылесос вместит такое количество опилок?
Спасибо за ценный совет
ещё как вариант для гаража — сделать выдув из пылесоса наружу.
У меня примерно так реализовано в гараже — циклон с алихи, пылесос типа ракета/вулкан родом из СССР, выдув шлангом из гаража. Ушло 4 шланга — два соединённых на вход циклона, один на пылесос и один на выход.
Это типа все что я наделал и у меня есть «говно», я выдул наружу. Пусть вокруг будет говно. Все равно не у меня в гараже. Так? А как же система вентиляции и сбора опилок и т.д?
Это типа надо внимательно читать — выдув с пылесоса. Т.е. самая мелкая пыль которую до этого не уловили циклон и стандартный фильтр в пылесосе. В противном случае это «говно» осядет в гараже. А отфильтровать эту мелкую пыль уже не тривиальная задача… Если ещё немного процентов хочется — шланг на выходе из пылесоса можно в бутыль с водой опустить, и сеточку для разбива пузырьков. Но пылесос должен быть избыточен по мощности чтобы всё это тянуть… Если что делал себе аквафильтр — но юзал только для бетонной пыли (штроборез и т.п.)
ОК. Понял. Извини если что не так
да всё так, «гадить» вокруг плохо, и если есть мысли по поводу фильтрации остатков пыли после циклона с удовольствием почитаю, зимой (гараж отапливаю дровами, в основном гараж использую под мастерскую в зимнее время) тёплый воздух из гаража выпускать на улицу не айс…
Вы и правда уверены что ваш пылесос вместит такое количество опилок?
Нет не вместит. Так я и речь веду не об опилках, а о строительной пыли. Опилки и щёточкой собрать можно.
Ладно, хватит уже. Я всё понял
Поддерживаю.Для опилок и стружки — пойдёт без проблем. Сделал своими руками — красавчик. И никого не слушай.
Спасибо за поддержку
Поддерживаю.Для опилок и стружки — пойдёт без проблем. Сделал своими руками — красавчик. И никого не слушай.
Молодец. Себе тоже делал. Все культурно
Стружку с опилками можно и без циклона пылесосить, ничего пылесосу не станет. А вот с мелкой пылью — от бурения или шлифовки шпатлёвки циклон практически бесполезен. Нужен доп воздушный или водяной фильтр.
У меня керхер wd3, позиционируется как хозяйственный с возможностью подключения инструмента. Мешки из комплекта улетают моментально, при этом рвутся когда забьются, мощности потока хватает чтоб прорвать. Дома ремонт капитальный… сделал сначала циклон, экономия мешков на лицо. С одного мешка вынес ведер 10 из под тераки 25кг, мусора (штукатурка, остатки шлака из под стяжки и т.д). Но появилась проблема в том, что мешок все равно рвется, забиваясь мелкодисперстной пылью. Мешок рвется и эта пыль забивает фильтр, а его чистить то еще удовольствие. Подсмотрел на просторах инета как сделать водяной фильтр, в итоге без мешков и фильтра в пылесосе маааленькая лужица, а в ведре с водой муляка…
У меня керхер wd3, позиционируется как хозяйственный с возможностью подключения инструмента. Мешки из комплекта улетают моментально, при этом рвутся когда забьются, мощности потока хватает чтоб прорвать. Дома ремонт капитальный… сделал сначала циклон, экономия мешков на лицо. С одного мешка вынес ведер 10 из под тераки 25кг, мусора (штукатурка, остатки шлака из под стяжки и т.д). Но появилась проблема в том, что мешок все равно рвется, забиваясь мелкодисперстной пылью. Мешок рвется и эта пыль забивает фильтр, а его чистить то еще удовольствие. Подсмотрел на просторах инета как сделать водяной фильтр, в итоге без мешков и фильтра в пылесосе маааленькая лужица, а в ведре с водой муляка…
сталкивался с такой же проблемой (использую строительный как бытовой дома, бумажные мешки периодически рвуться) — решил методом подложить соломки везде где можно:
1) фильтром из спанбонда обмотал основной фильтр (уже легче чистить)
2) в многоразовый фильтр (тот же спандбонд) помещаю бумажный мешок. Шансы что порвётся меньше. Для этого использовал удлинитель из серых канализационных патрубков 50мм. На него одеваю многоразовый мешок, приматываю скотчем к патрубку, внутрь надеваю бумажный мешок (аналог из леруа — от декстеров).
3) на трубках пылесоса циклончик (аля самсунг с али).

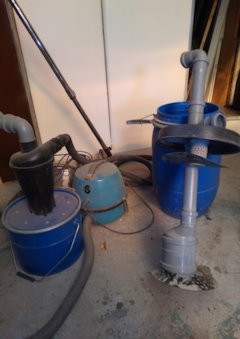

Когда делал ремонт — использовал циклон v2 с али (ведро железное из-под краски с крышкой на стяжке), дальше самодельный аквафильтр из 30л синей бочки (трубки 50мм до низа, в низу расширительный переходник на 110мм, заглушка, в ней дырочки маленькие, отсекатель с дырками — гасить/разбивать пузыри, сверху отвод с дырочками (ещё брызги убираю). Вода в пылесосе всё равно присутствовала. Нужен ещё фильтр влагоотделитель — что-нибудь типа бочёнка, с алюминиевой стружкой.
Но эта конструкция получается нефига не компактной (пылесос + циклон + аквафильтр + влагоотделитель), в машину бегать минимум два раза 😉
