Как сделать проставки под динамики
Проставки под динамики в передние двери
Доброго времени суток!
Займемся улучшением звучания передних динамиков Pioneer TS1339R 13см.
А что? Все делают… И я тоже могу!
1. Взял лист фанеры 8мм б.у. (имелся от чего-то, уже не припомню). Разметил штангенциркулем внутренний диаметр = 11,5 мм. А внешний больше внутреннего на 3 см.
2. С помощью моих помощников: шуруповерта и электролобзика выпилил 4 одинаковых кольца.
3. Зафиксировал пару колец под углом заморезами. В самой узкой части пришлось стачивать фанеру.
4. Размеры снимал штангенциркулем с дверки. Расстояние замерял между пластиковой обшивкой и железной дверью, где и будут стоять проставки. В самой узкой части получилось 11-12 мм. В самой широкой — 28мм.
5. Запениваем пространство между кольцами и ждем, когда пена «схватится».
6. Обрезаем излишки и шпатлевкой со стакловолокном замазываем по бокам.
7. Обрабатываем напильником и шкуркой до нужного состояния.
8. А это еще один помощник. Прибежал в гараж погреться. Любит в машине полежать, особенно на чьей-нибудь кофте или одежде.
10. Перед установкой проставок. Сама установка заняла минут 5 от силы.
11. Откручиваем два самореза снизу обшивки. Отгибаем снизу накладку на дверь и просовывем снизу проставки.
12. По размеру идеально подошла.
13. А вот и сами виновники торжества!
14. Для себы пометил правую и левую проставки. Сами проставки никак не крепил. Они жестко держатся мужду дверью и обивкой двери.
15. Крепил динамики на саморезы по дереву длиной 25 мм.
16. Если брать длиннее саморезы, то они упрутся в железо двери.
17. Вот и динамики установлены. Сеточки не сфотал, они у меня от Мистери остались…
Итог: звучание реально стало намного лучше!
Бас спереди стал глубже!
фанерные проставочные кольца под динамики в штатные места
Доброго времени суток)))
Совсем потихоньку собираю салон в сивике и устраняю мелкие недоделы после покраски.
Здесь бы хотел поделиться как делал фанерные проставки под динамики в двери, а то искал отчета, и так и не нашел.
Идеально для сивика фанера толщиной 20-24 мм, но т.к. у меня была только 16мм нашел еще 6 мм, и все встало норм.
По снятой обшиве вырезал на листе то чего хотим добиться
Вырезал фанеру 16 мм и 6 мм, заодно сразу сделал углубления под защелки, примерил чтоб нигде в обшиве не терло, заодно по стандартным отверстиям по обшиве три дырки, чтоб поставить все в штатные места
Долго думал как прикручивать динамик, в итоге взял положил динамик сверху обшивы как он и должен был стоять, обвел ручкой и канцелярским ножом вырезал круг на 2 мм больше чем динамик (самое главное не тронуть пару посадочных мест под защелки)
Прислонил к двери, мешалась шляпка болта и какая то неровность, подработал лобзиком, в итоге все встало как надо
Поставил обшиву и прикрутил динамик, обшиву еще в правом углу пришурупил для надежности.
Поставил штатную сеточку, все встало без колхоза)))
тоже самое проделал и с другой стороны
а пока устраняю мелкие косячки
Куда то делись лампочки в левом поворотнике, поехал прикупил, а то опасно так ездить.
Съездил прикупил контракт подкрылок левый контракт в идеале за 700 рублей и новых клпис, вечером поставил
Пропылесосил машину и помыл
и немного фоток сивика
Honda Civic Hatchback 1998, двигатель бензиновый 1.5 л., 130 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 24
Отличный цвет) тоже когда-то думал машину в такой же цвет красить) а динамики и правда без колхоза встали)
да мне самому цвет нравится)))
Так же делал. На защелки декоративных решеток, да и по контуру, не помешает антискрип, а то они будут дребезжать под музыку. Возможно не сразу, но обязательно задребезжат
в дальнейшем планирую нормально проклеить дверь, естественно с антискрипом
хорошая работа, взял на заметку!
спс, поэтому и писал, чтоб кому то помогло. а то искал искал, так и не нашел ничего
надо губы и дропнуть чутка))
давно пора, губа нужна только задняя))) а дропать ближе к лету нужно будет, а то у нас север, как все снегом завалит)))
На предпоследней фотке на солнце уже видно мелкие царапки. Вот о чем я говорил, ремонтный лак очень мягкий 🙁
где ты там увидел царапки? смотрел смотрел так ничего и не увидел))) нее, машину не мыл долго уже, и она под 3 слоями лака, так что нет пока еще царапок. а насчет мягкий лак это да, спорить не буду. хочу все таки себе керамик-про сделать для твердости лкп
Легкая паутинка вокруг солнца)) 3 слоя лака — больше раз полировать можно) У меня вообще 6 слоев, судя по бж предыдущего владельца) Ну и еще раз повторюсь, я бы выбрал что-то другое, вместо керамик про. Но хозяин барин)
возьму на заметку, когда буду думать чем покрывать обращусь
Опа на. Ваще норм подсказка, так же сделаю!
Больше года ленюсь передние колонки переделать, одна сдохла. Звуком вообще не болею) поэтому слушаю хрип
а у меня вообще баса дины никакого не выдавали, переделал)))
Оооо, это прям очень полезная тема))тоже долго искал подобную тему, так и не нашел( подскажи поподробнее, немного не понял вот этот момент: «Долго думал как прикручивать динамик, в итоге взял положил динамик сверху обшивы как он и должен был стоять, обвел ручкой и канцелярским ножом вырезал круг на 2 мм больше чем динамик (самое главное не тронуть пару посадочных мест под защелки)» Можно этот момент поподробнее?круг на 2 мм больше как крепился остальными?как вообще вся конструкция крепилась к обшивке?
я тоже очень долго искал, в итоге выбрал самый верный вариант. получается так, динамик ложишь сверху обшивы магнитом вверх, при том чтоб расстояние до мест в защелках было мм 5 минимум, обводишь ручкой и сам пластик вырезаешь, чтоб он не мешался, получается дин отдельно, и обшива ему практически не мешает
Крайне чета ссыкотно резать ЕК9 обшивку))
Оооо, это прям очень полезная тема))тоже долго искал подобную тему, так и не нашел( подскажи поподробнее, немного не понял вот этот момент: «Долго думал как прикручивать динамик, в итоге взял положил динамик сверху обшивы как он и должен был стоять, обвел ручкой и канцелярским ножом вырезал круг на 2 мм больше чем динамик (самое главное не тронуть пару посадочных мест под защелки)» Можно этот момент поподробнее?круг на 2 мм больше как крепился остальными?как вообще вся конструкция крепилась к обшивке?
К обшивке ничего как я понял не крепилось, проставки крепятся к кузову, к проставкам сам дин. И одним саморезом прикручен кусочек обшивки. Оч полезная инфа ) Тоже хочу 165мм поставить. В закладки
Проставки под 16 динамики, без проблем, болгарки и геморроя!
Ребята, Доброго вам времени суток!
цель записи это показать что можно в Приору, в передние двери, установить динамики диаметром 16-16,5 см без (реж, кромсай, пили)совершенно без резки железа на самой двери, (за исключением сверления отвестий)! так как после поисков гулгляльщины, не нашёл ни чего подобного, либо портят железо либо карты дверные! или просто ставят подиум(что в свою очередь всё равно дырявит обшивку) меня не устроило! решил искать варианты и нашёл!
небольшое уточнение, всё так удачно встало на места благодаря габаритам динамиков, не большая магнитная система, не глубокое посадочное место, если к примеру взять какие нибудь динамики на вроде тех же бюджетных EDGE EDPRO65B-E6 может не получиться оставить железо целым, так как магнит там больше и посадочная глубина больше! Габариты динамиков обязательно необходимо учитывать! А про Pride Ruby, или Machete я вообще молчу, там магнит диаметром с установочное место!
это чтоб потом не писали что, я грубо говоря пи…жу всем в наглую =)))
Было приобретено:
1) Динамики бюджетные эстрадные Ural AS-BV165 BULAVA одна пара 1590 руб.
так же понадобятся (саморезы, сверло, шуруповерт и канцелярский нож(или любой острый удобный нож)
желание,
ах да желательно наличие рук и чтоб росли из нужного места 😉
в общем это всё что нужно было для того чтоб всё встало на свои места не испортило железо и внешний вид дверных карт!
не хотелось мне вот этого:
Нус приступим!
само собой снимаем обшивку, процедура не самая сложная, и не долгая=)
снятую обшивку нужно подготовить таким образом:
я делал так, просто канцножом прорезал у основания бортика на раз и просто оторвал, очень всё легко и просто, только осторожно с ножом и главное не прорезать больше чем надо! просто убрать этот тоненький бортик, так как в последствии он будет упираться прямо в динамик и само собой рано или поздно а может и сразу порвет подвес или мембрану! Обшивка готова! всё! нужна она будет только чтоб просто её обратно поставить!
далее берём наши проставки,
но в них есть небольшая недоработка конструктора этого девайса, отверстия просверленные в ней не очень удачно расположены, и попадают на те места, где железо под углом, и сверлить их очень не удобно(сверло, саморез постоянно срываются) поэтому не составило труда перенести отверстия чуть ближе к краям, и всё стало на много проще. Куда именно смещал отвестия не покажу так как забыл сфоткать и собрал, но это не важно главное наметить, а при желании и на угол просверлить, но я шёл по более простому пути.
материал проставок очень удобный легко сверлится, и режется, но не скажу что он слабенький, в нём спокойно держатся саморезы по дереву и не вырываются(главное не переборщить с усилием затяжки, так как с дури можно и … сломать, всё в меру, без сверх усилий!
да при примерке проставки оказалось немного мешается проводка, опять же не фатально, просто дастаём 2 пластиковых крепления проводки а потом крепим как нибудь чтоб не болталось и не брякало к примеру шумкой какой нибудь или просто скотч двойной, или если хотите можете сверлить новые дыры это уж как душа пожелает =)
вот и близится финал, но … как же без но=)
прикрутили проставку, подключили динамик, прикрутили динамик, ставим обшивку, и низ немного не дает посадить обшивку на нижний передний заводской саморез, дело в том что если бы динамик был ровно 16см этой проблемы бы не возникло=) но у меня динамик 16,5 и поэтому пришлось ещё немного доработать проставку, не откручивая саму проставку просто подрезал её примерно на 5мм сверху, и сдвинул динамик максимально вверх и всё, обшива встала на место без проблем.
ну вот и всё, извиняюсь за фото (не очень наглядные), но уверяю вас, ребята всё так на самом деле просто, что аж сам удивился =) минимум трудоёмкости, времени много не занимает, но лучше не спешить=) и саморезы подбирайте по длине сколько нужно не надо брать с запасом на пару десятков мм, если хватит на 30мм и будет держать не надо так( может для верности на 40 влупить или 50) нет, нет и ещё раз нет, не забывайте у вас там внутри ещё мотор стеклоподьёмника, и верхние саморезы могут его повредить=)
спасибо что дочитали =) всем хорошего звука, ровных дорог, и ни гвоздя ни жезла!
Музыка ч.3 (Проставки под мидбас)
В предыдущем отчете была сделана ШВИ передних дверей, но для полного счастья не хватало проставок под динамики, поэтому как и обещал выкладываю отчет по их изготовлению, но для начала определимся зачем они вообще нужны…
— Чтобы новые динамики не мешали опускаться стеклу;
— Чтобы динамик не играл под обшивку;
— Чтобы создать прочность крепления динамика с дверью;
— Чтобы не сверлить в двери лишние отверстия.
Сначала я померил на сколько динамик мешает опуститься стеклу, оказалось нужно было делать проставки около 3 см. Но моя ошибка была в том, что я не учел того, что динамики должны плотно прилегать к обшивке, этим устраняя игру под обшивку. Поэтому изготовив проставки в 3 см, я затем нарастил их до 4 см.
И так, как это было…
Из того, что у меня имелось в гараже, это были листы фанеры 2см и 1см. Из них и было решено и делать проставки.
Берем штатный динамик, фанеру и размечаем контуры будущих проставок.
Берем лобзик и вырезаем из 2см фанеры…
Тоже самое делаем из фанеры 1см
Склеиваем проставки 2см с проставками 1см эпоксидкой, скручиваем шурупами и оставляем сушиться на сутки
После того как мне оказалось мало 3см, я нарастил еще 1см, тем же способом.
Напомню вам, что проставки должны в глубину иметь форму конуса, для того, чтобы проставки не препятствовали движению воздуха от динамика. Для этого проставки подпилены под углом. А затем покрашены, для того, чтобы они не впитывали влагу и не разлагались. Затем промазав битумным герметиком ставим их на места.
У товарища Kirn4-EKB я украл картинку
А вот как вышло у меня… На фото видно что внутри имеется скос
По кругу я наклеил битопласт для избегания дребезжаний. Проставки желательно прикручивать болтами, а не шурупами, для избегания ослабления креплений. Динамики допускается прикрепить шурупами, промазав контур динамика опять же битумным герметиком.
Ура, товарищи! Мидбассы на своих местах!
Однако до этого необходимо провести проводку, чтоб подключить все наше добро. Но об этом позже. До новых встреч).
От BIG-EDISON поступил вопрос: пришлось ли резать обшивку?
Отвечаю: Нужно срезать хрень, как на фото:
Проставки под переднюю акустику своими руками
Хээээй! Всем привет!
Когда-то давно я покупал колонки в машину на перед. И там были свои заморочки с установкой. Читаем тут.
Так вот. Для тех кому лень: я не делал проставки. Я просто каким-то чудом все это посадил на кусочки и вырезки из фанеры.))) Но пообещал, что исправлюсь и сделаю проставки. Свершилось!
Свершилось не само по себе, а потому что мне подарила Мария на День рождения, который был вчера, новые колонки на зад. Соответственно и туда надо тоже их будет, поэтому решил начать с фронта.)
Итак. Нам потребуется:

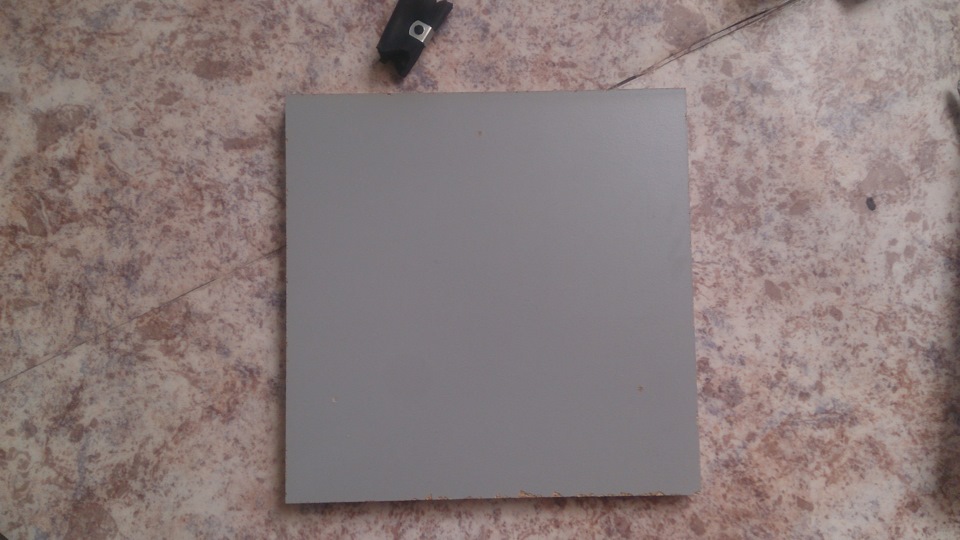

1. Дощечки 200 на 200 мм.
2. Электролобзик (конечно, если Вы не преверженец потеть руками).
3. Дрель или перфоратор, выступающий в роли дрели.
4. Два сверла: маленькое под размер вашего самореза (у меня на 5 толщиной были) и большое, чтоб спрятать шляпку в проставку).
5. Саморезы: мелкие, чтоб закрепить колонку, и на 25 мм длиной, чтоб закрепить проставку в двери.
Начнем. Первым делом сходил отмерил расстояние по креплениям к двери. Делал все просто: взял чистый лист, сделал 3 дырочки, пришел домой и перенес на дощечку.

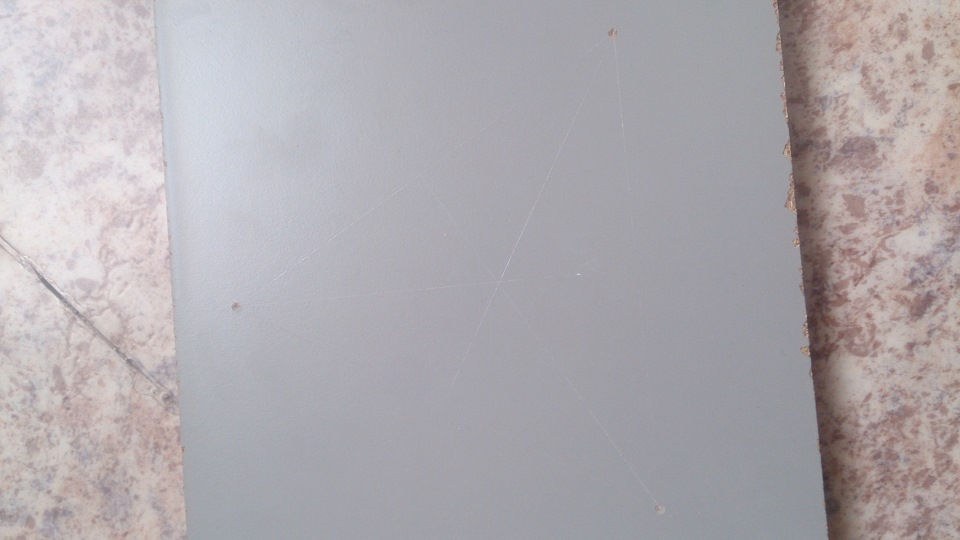

Далее ищем центр. Т.к. у нас получился равносторонний треугольник, то просто находим центр.

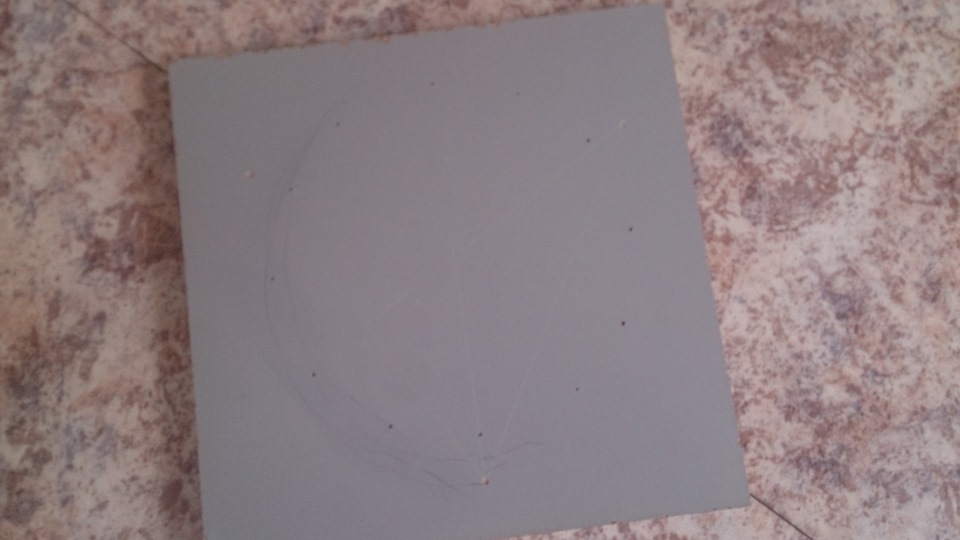

Далее замеряем внутренний диаметр по колонке. У меня вышло 140 мм. Делаем насечки.

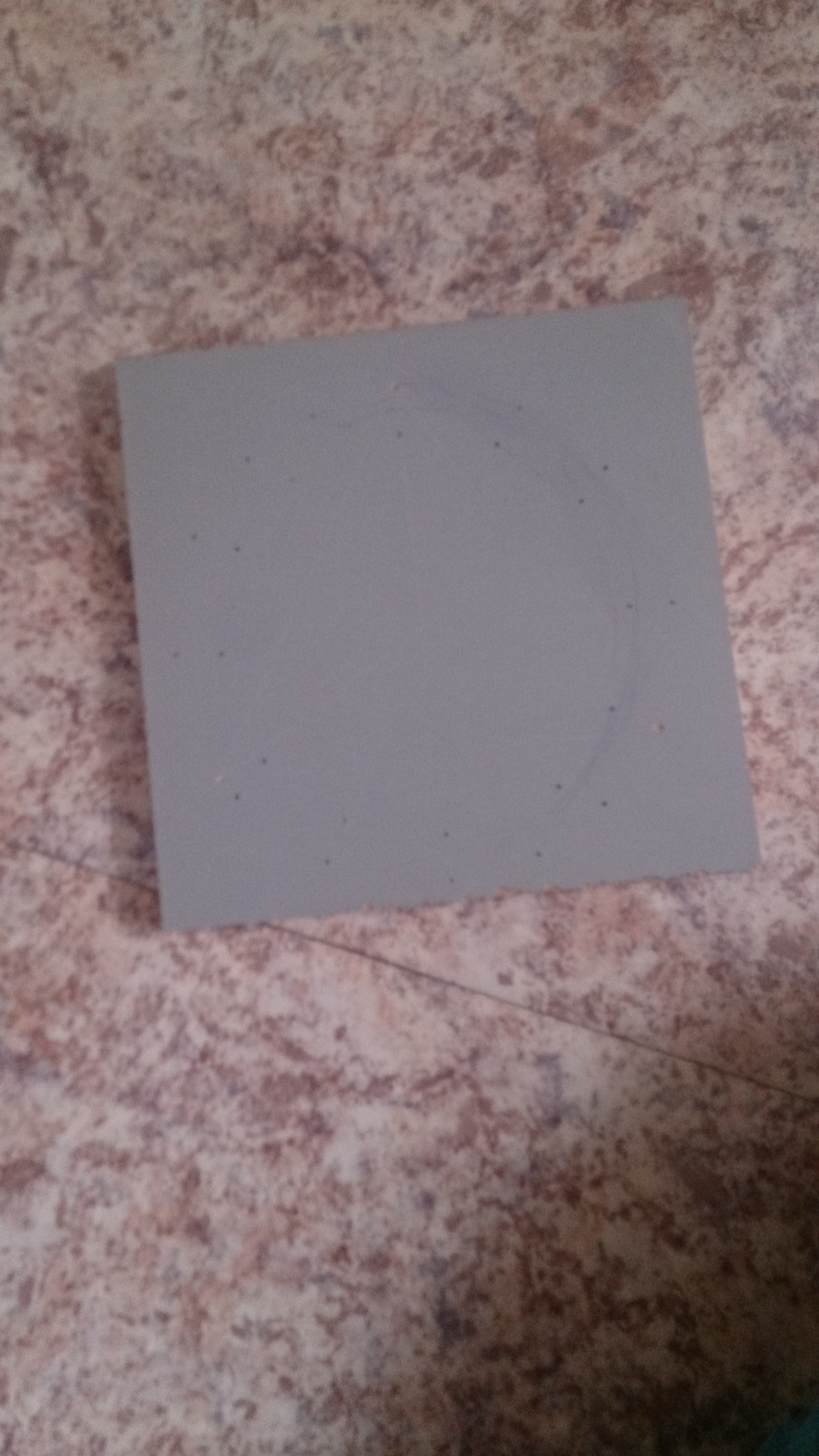

Затем внешний таким же образом.

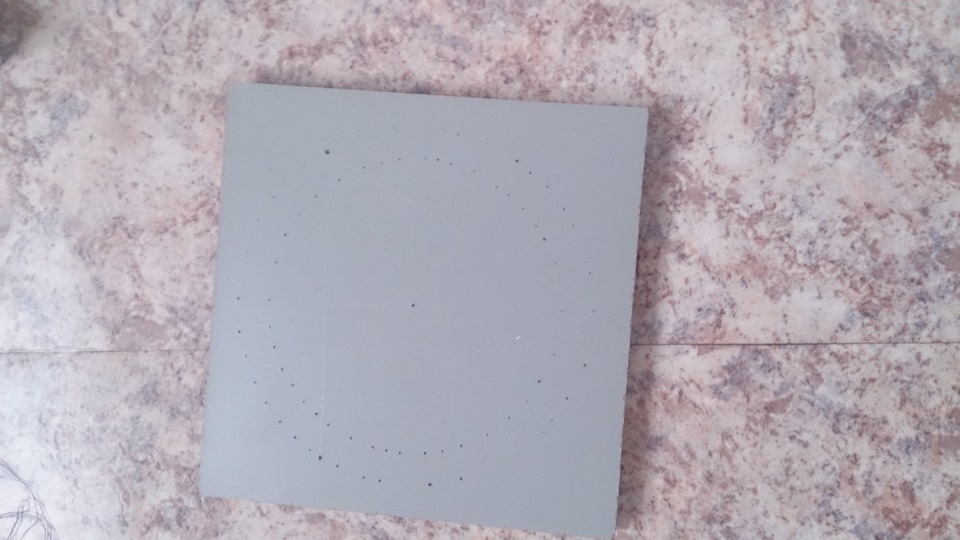

Просверливаем по внутреннему диаметру дырки, чтобы можно было лобзиком начать работать.
Далее выпиливаем внутренний диаметр.
Затем наружный. Не забываем делать ушки по креплениям к двери. Обтачиваем края. Сверлим на месте намеченных дырочек сначала мелким сверлом насквозь, затем большим на 3-4 мм, чтобы утопить шляпки.
