Всем привет!
Несколько месяцев назад мною были установлены проставки под стойки и пружины.
Передняя подвеска www.drive2.ru/l/554185472432147111/
Задняя подвеска www.drive2.ru/l/554804222600675355/
После небольшой эксплуатации были замечены их недостатки:
— По передней подвеске:

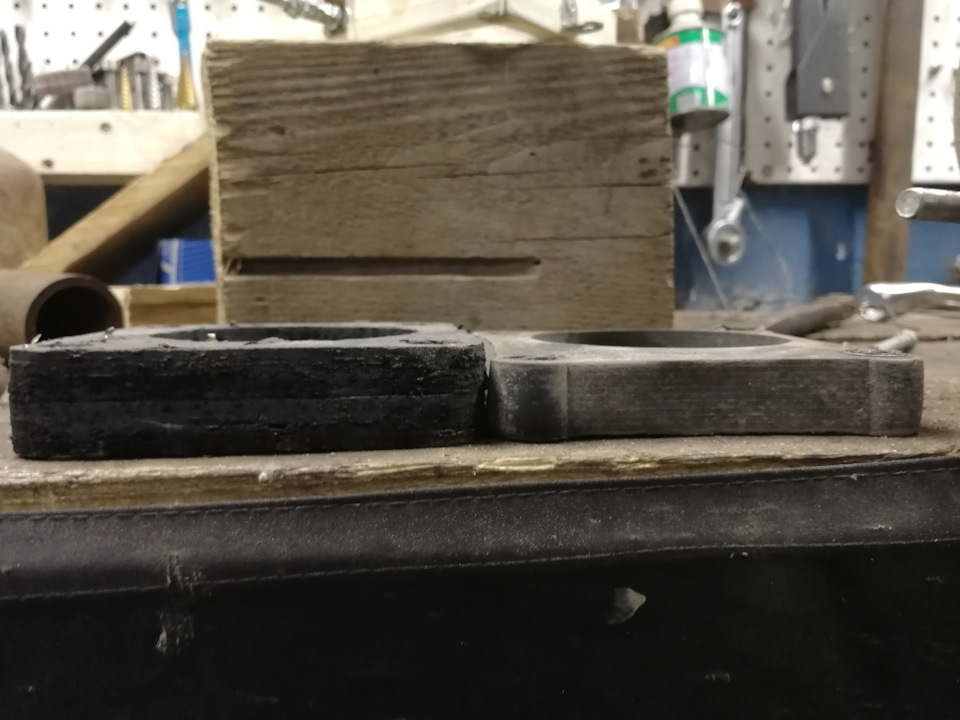

Проставки 20мм через время продавились(сплющились) на 3-5мм. Это мне не понравилось и я решил изготовить свои простаки из более жесткого материала, и соответственно как можно менее затратно.
Поискав инфо в интернете, нашел несколько вариантов:
— изготовление из металла у токаря (дорого)
— заводские из алюминия или дюрали (дорого)
— один делал проставки из склеенных листов фанеры.
Этот вариант меня заинтересовал, так как он проездил на таких год, снял их и с ними все было норм. Но вот материал дерево, для меня все равно не внушает доверия.

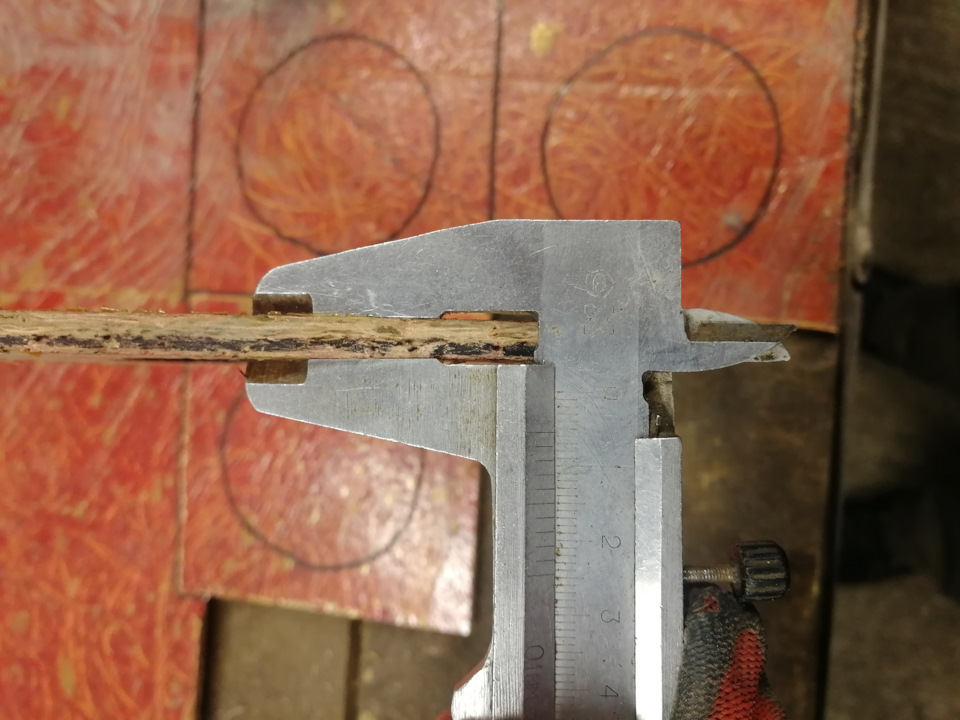

Начал думать и вспомнил что у меня есть стеклопластиковые листы. Вот они более устойчивы к влажности и сжатию, к тому же затрат 0р. на них.

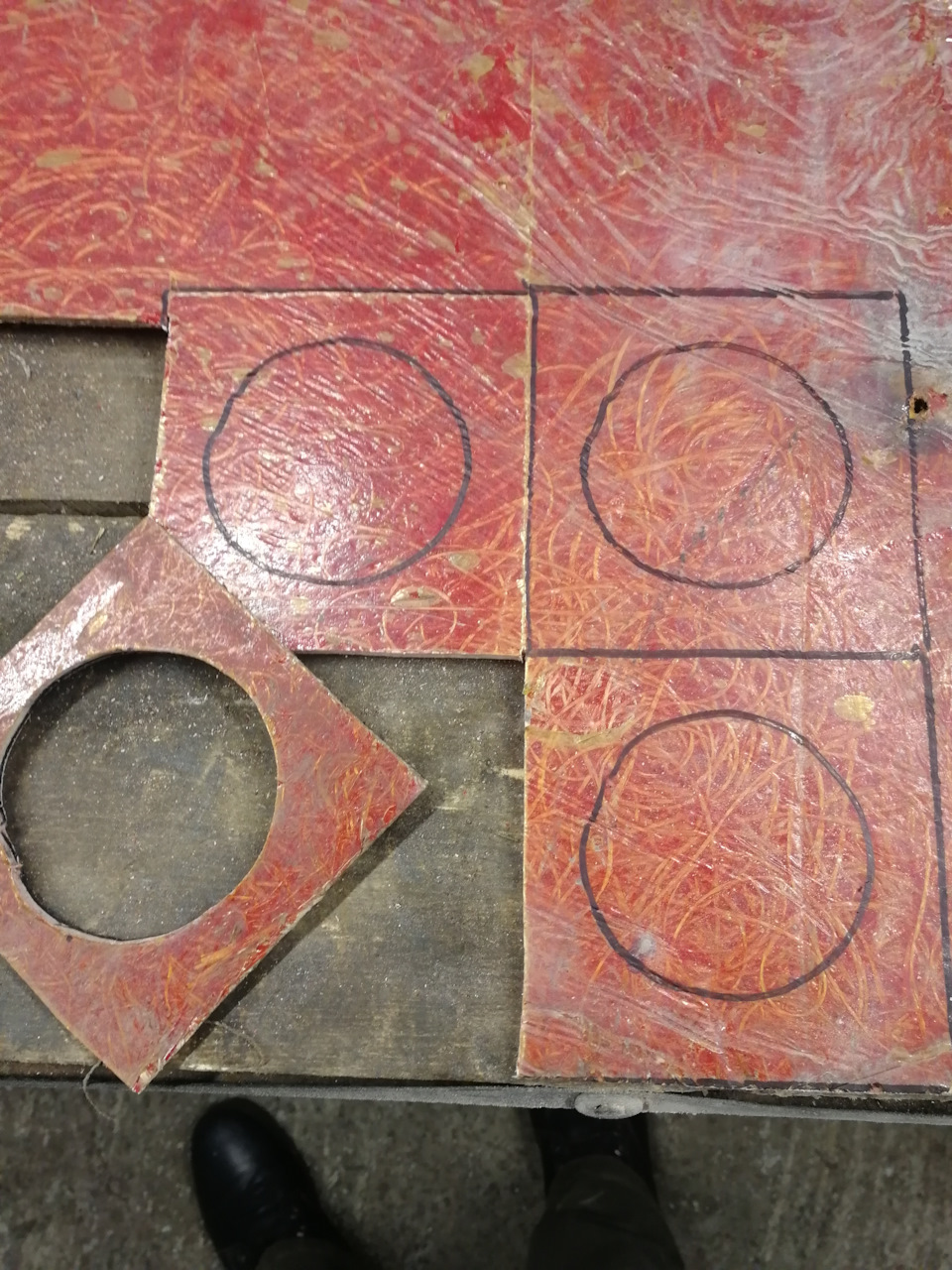

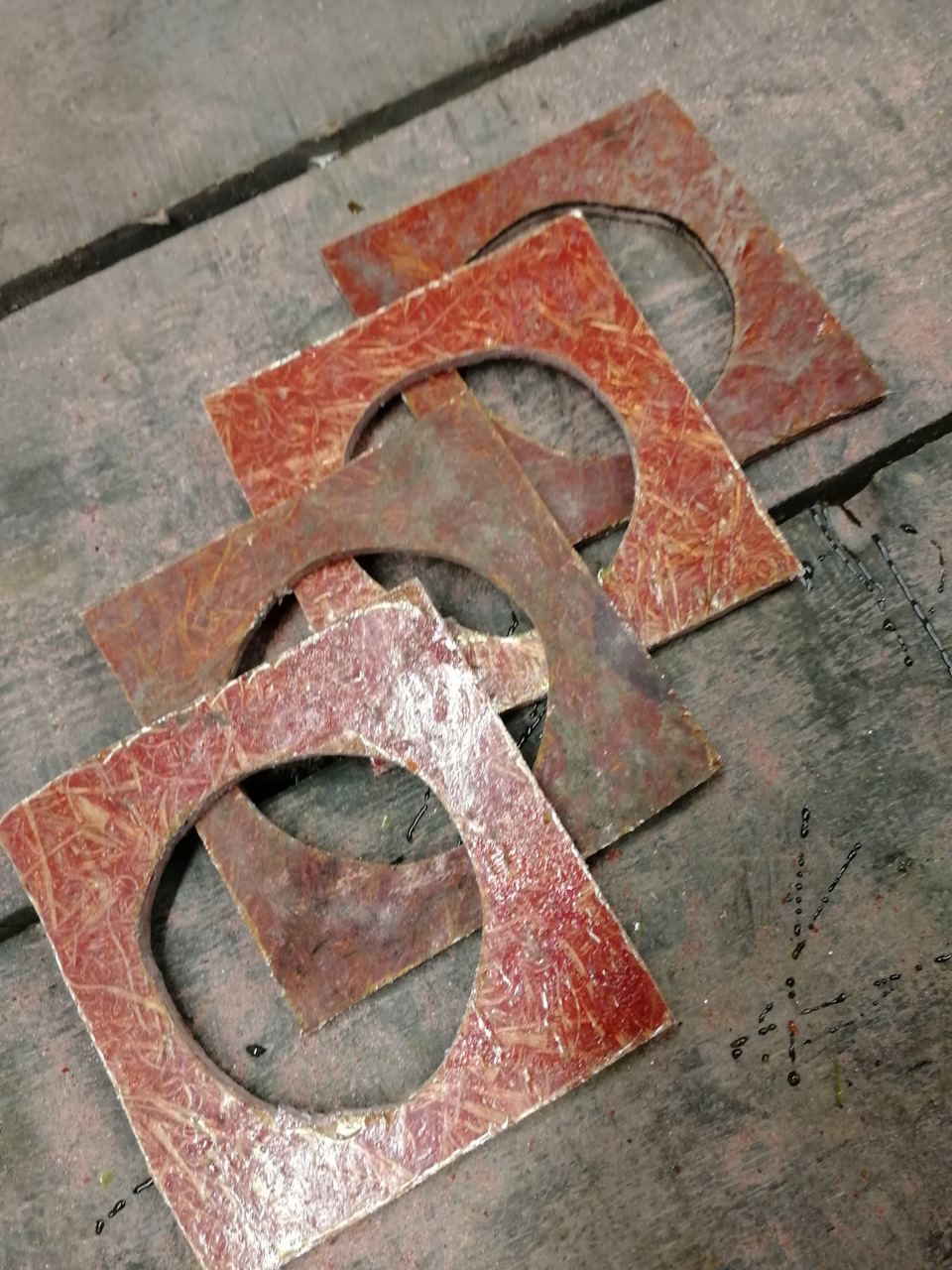

Нашел старую опору стойки, снял с нее необходимые размеры. Расчертил на листе заготовки и вырезал их (идеальности и ровности я не добивался, все равно они будут не видны). Толщина каждого листа 5,5мм.

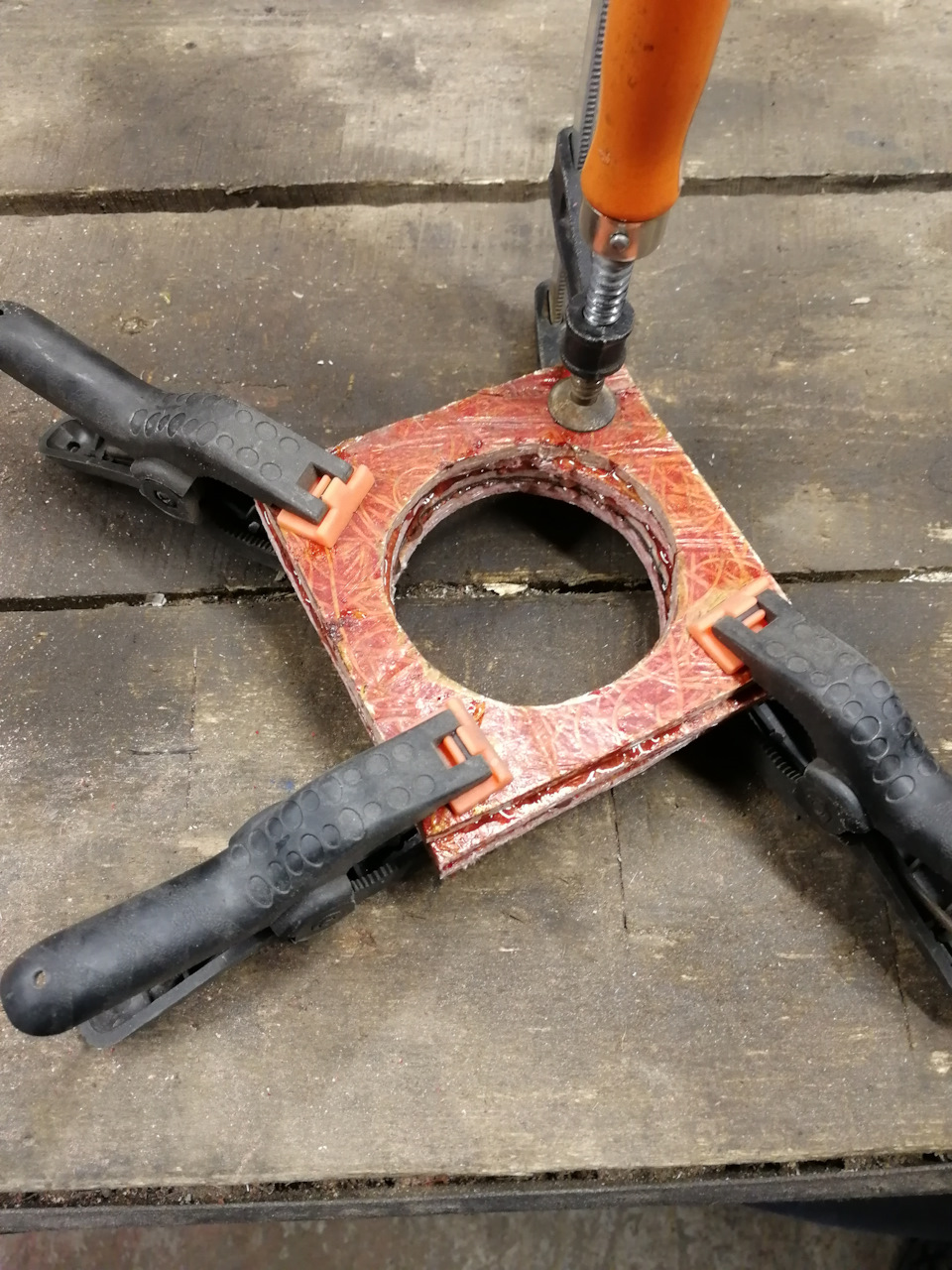

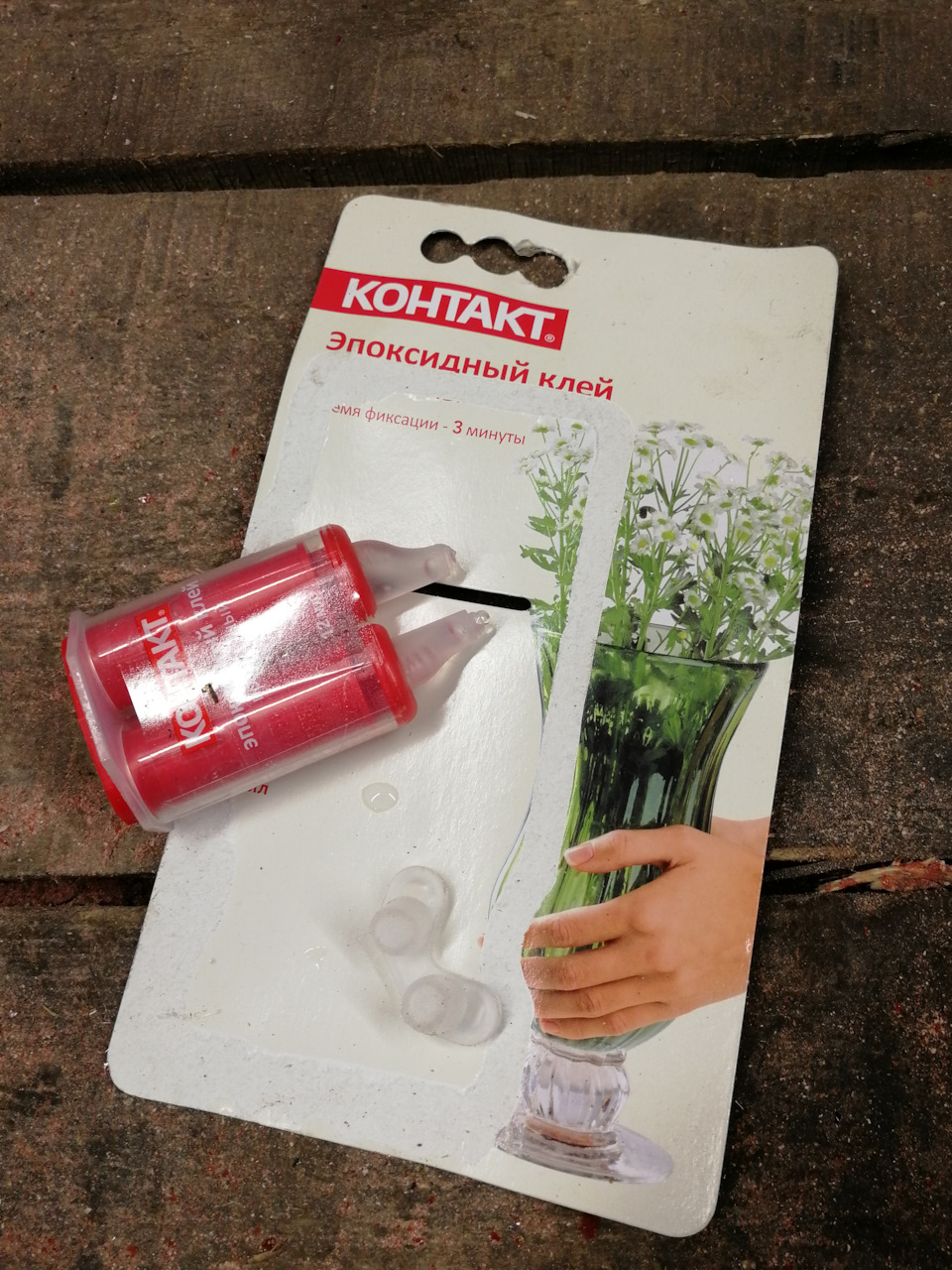

Далее у меня был 2-х компонентный эпоксидный клей, и я им склеил по 4шт. получилось 25мм толщина проставки.

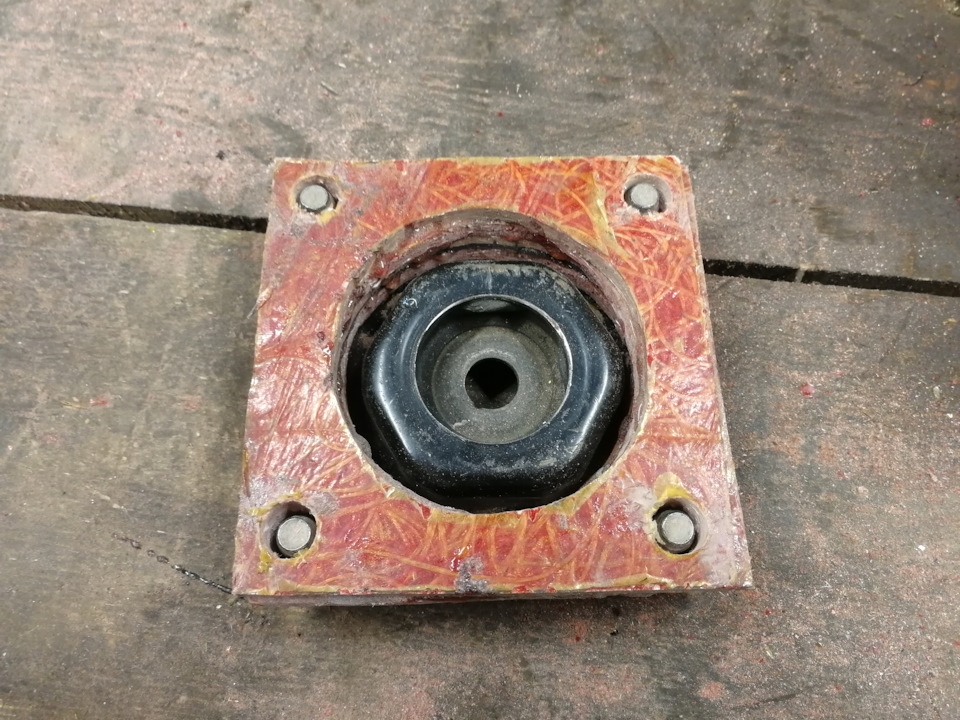

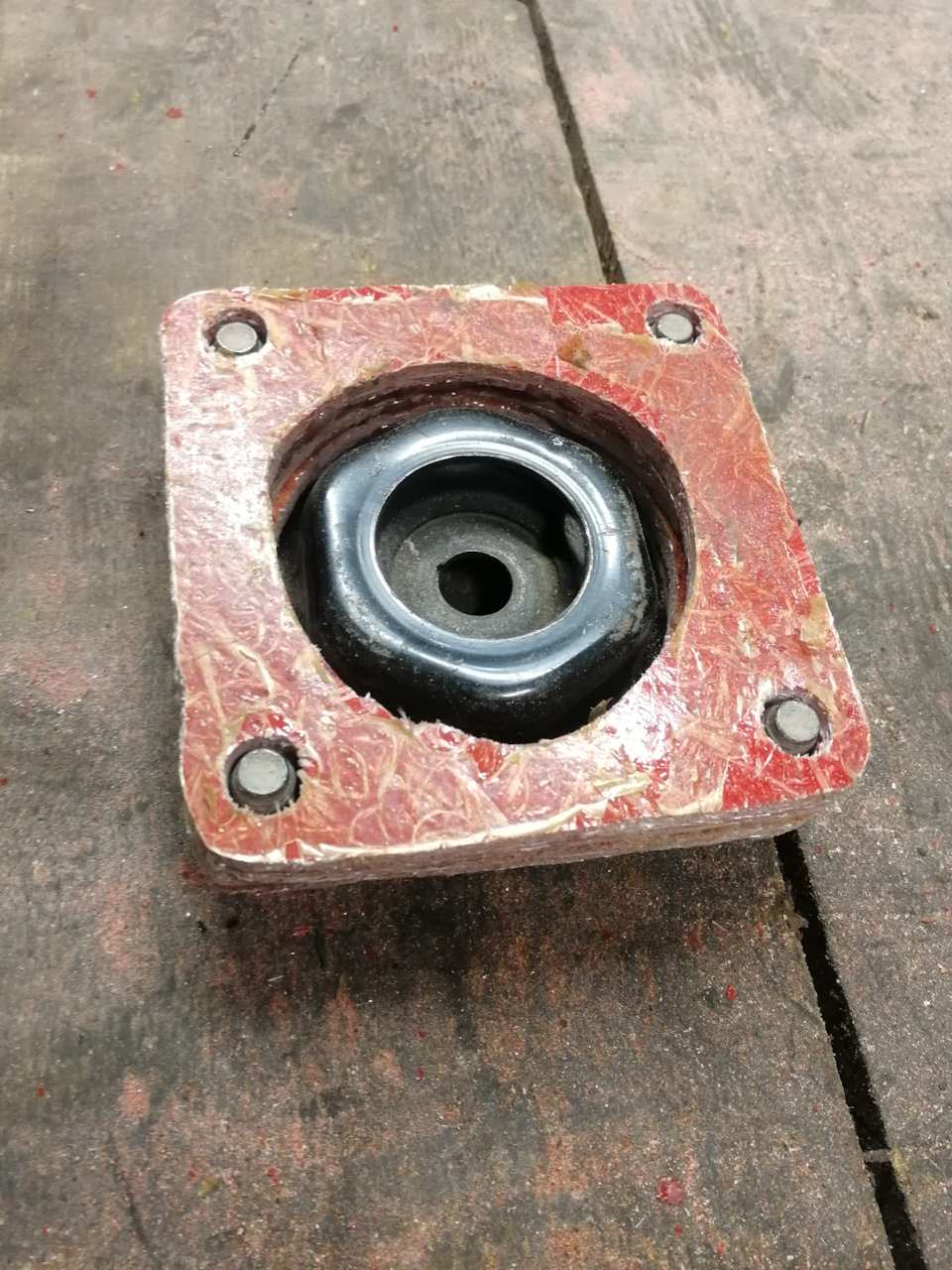

Просверлил отверстия и обточил края (хотя этого можно было и не делать, в стакане стойки места предостаточно, и если у меня края отломает при эксплуатации, то следующие проставки сделаю больше самой опоры, для большей площади опоры).

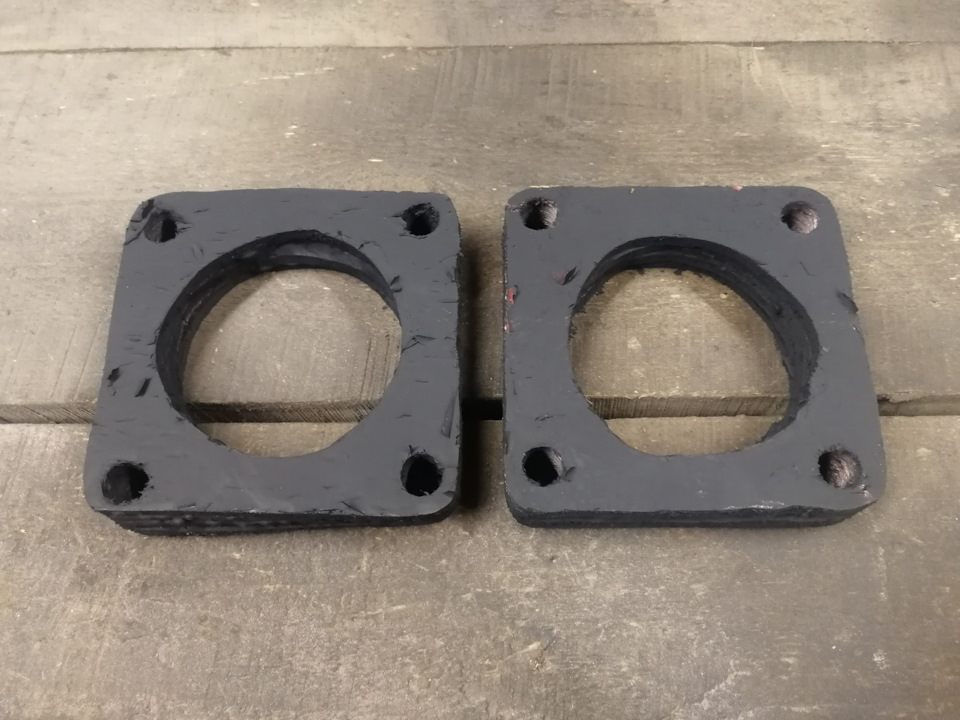

Покрасил их балончиком, чтоб меньше бросались в глаза.
В итоге получилось неплохо, конечно криво и не ровно, но для меня это не важно, их не видно.
Когда менял передние рычаги, заодно и заменил проставки.
Притянулись они нормально, пока езжу ни каких стуков или скрежетов не наблюдается.
Итог: 0р. затрат на передние проставки, все было.
— По задней подвеске:

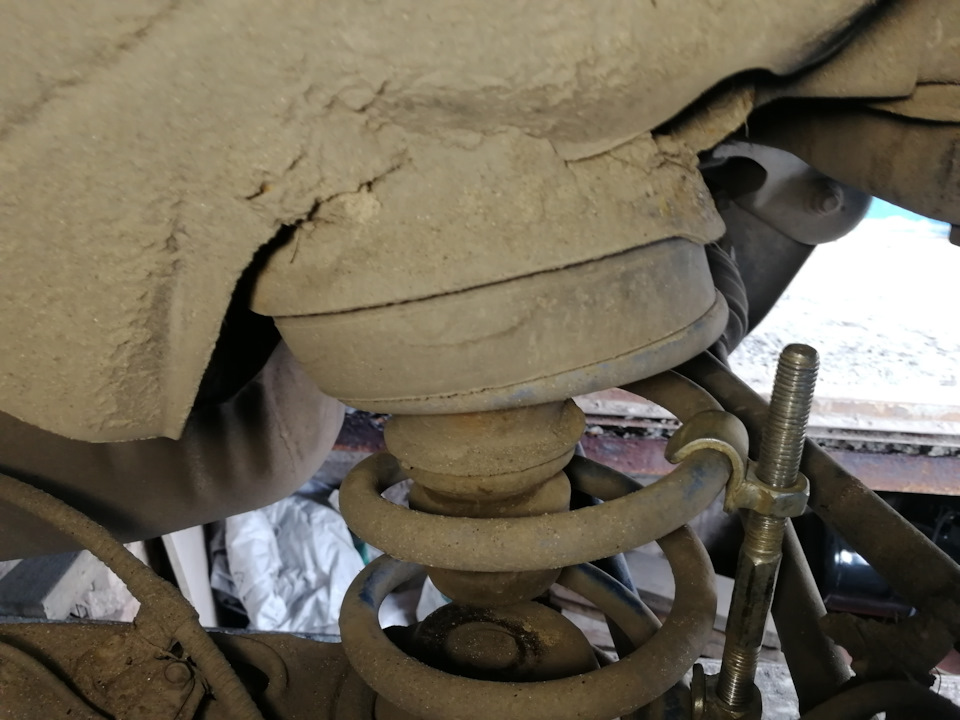

На правой стороне все отлично с поставленной проставкой, а вот левая пружина немного сместилась, из-за слабой жесткости самой проставки.
Это меня напрягало больше всего, я переживал что пружины выскочить.
Когда я это заметил, решил сделать назад проставки из металла.
Исключительно по этим чертежам, только высоту меньше на 30мм, так как в гараж иначе не заеду.
www.drive2.ru/l/10539121/
Все время, с того момента когда решил заменить задние проставки на металлические, я искал где и из чего можно сделать (ну соответственно как можно дешевле) но ничего кроме как купить болванку и отдать ее токарю ни чего не находил. Ориентировано стоимость 2 проставок обойдется 5000р (материал + работа). Такую сумму я пока не готов отдать за них.
Неделю назад, после диагностики подвески, решено было менять задние ступичные подшипники. Я понимал что буду снимать пружины, и это время когда можно их заменить. Но замены для них пока нет.
Поехал я на металлоприемку, пошариться там, может найду что подходящие для их изготовлении, и не прогадал. Было найдено и куплено следующие, отдал за все 275р:
— Металлическая гильза(цилиндр), на ней еще виднеется клеймо СССР. Он необходим для опорной части к кузову, в штатное посадочное место для пружины.
наружный диаметр 148-150мм (мерил рулеткой, есть погрешность)
толщина стенки 8мм.
длина отрезка 200мм.
Делаем проставки на стойки для увеличения клиренса своими кривыми … ☺
Достал чертежи проставок с сайта myforester.ru/,
хотя уже даже сделал свои чертежи по имеющимся полиуретановым шаблонам и приступил к изготовлению.
Закуплена труба диаметром 108 114 и 98 мм
Балгаркой напилил необходимой ширины кольца
далее проварил стык контакта опорных площадок с дистанционной вставкой
И в финале вварил, купленные на родном метизном заводе болты М8 из Магнитогорской стали в одной площадке, которая будет входить в стакан на лонжероне.
Аналогичным образом были сделаны остальные проставки.
Удачи и да прибудет с вами вдохновение …
UPD: осталось железо для изготовления комплекта проставок 50 мм, могу сделать под заказ комплект и отправить в любом направлении
Клиренс под редуктором
после удлинения продольных рычагов
Клиренс под редуктором 30 см
7 реальных способов повысить клиренс
В прошлой статье мы разобрались, зачем необходимо повышать клиренс автомобиля, какие существуют преимущества и подводные камни в этой процедуре. Особенно важен этот вопрос для владельцев иномарок, поскольку далеко не все иностранные модели хорошо адаптируются к российским условиям. Сегодня мы перечислим вам, собственно, средства, чтобы повысить дорожный просвет автомобиля. У каждого способа так же есть свои показания и противопоказания.
Как поднять клиренс: 7 способов
Установка более жестких или длинных пружин
Один из самых ожидаемых путей повышения клиренса, который упал вследствие просадки пружин – установка новых пружин с более высокой жесткостью или увеличенным количеством витков. Хотим только напомнить, что если ваша посадка вырастет более чем на 5 см, последствия могут быть непредсказуемыми.
Аргументы ЗА:
В зависимости от выбранных пружин вы можете серьезно «приподняться» — аж до 8-12 см.
Долговременный эффект.
Аргументы ПРОТИВ
Такое дополнение конструкции обычно невыгодно сказывается на управляемости авто: меняются углы работы задней и передней подвески, крены на поворотах увеличиваются;
Покупка пружин, и, если необходимо, новых амортизаторов – не самое дешевое удовольствие;
Трудно найти оригинальные увеличенные пружины для модели, приходится покупать либо от других авто, либо стороннего производителя. Подобный тюнинг – полностью «на свой страх и риск».
Монтаж шин с высоким профилем
Сравнительно недорого можно поднять дорожный просвет, поставив шины более высокого профиля. Можно выбрать предельный разрешенный размер, указанный производителем, а можно поставить еще более крупную «резину» и расширить колесные арки. Просто, но не совсем гениально.
Аргументы ЗА
Сравнительно недорогой способ;
Долговременное увеличение клиренса;
Конструкция авто не изменяется;
Результат повышения – 1-3 см.
Аргументы ПРОТИВ
Спидомер выдает погрешности до 5 км/ч;
Топливо расходуется «веселее».
Новые шины и колесные арки быстро износятся, если возникает трение. В ненагруженном состоянии шины могут как будто подходить по размеру, а при загрузке шины будут тереться об арки или подкрылки при поворотах.
Монтаж дисков большего диаметра
Замена дисков способна дать пару лишних сантиметров с постоянным эффектом, однако заменить их намного дороже и труднее. Комплект нужно подобрать под размеры ступицы колеса, на них должны присутствовать соответствующие болты крепления.
Аргументы ЗА
Небольшой, но рост;
Постоянный эффект.
Аргументы ПРОТИВ
Трудности в подборе;
Те же недостатки, что и у шин.
как поднять дорожный просвет
Проставки под стойку амортизатора
Суть метода в том, что в месте соединения опоры стойки амортизатора с кузовом устанавливается проставка из металла, ABS пластика, полиуретана или резины. Стоят они дешево, дают увеличение на 3-5 сантиметров. Такой метод не считается изменением конструкции модели. Тем не менее, негативное влияние на управляемость проставки оказывают, а также достаточно быстро истираются.
Аргументы ЗА
Дешевизна;
Повышение клиренса на 3-5 см;
Большой выбор.
Аргументы ПРОТИВ
Потеря курсовой устойчивости;
Возникновение кренов;
Подвеска меняет угол работы подвески;
Увеличение хода амортизатора, что создает риск пробоя.
Установка дополнительных пластин в рессоры в авто с рессорной подвеской
Таких автомобилей становится меньше, однако для подобных моделей (в том числе для Газели) этот способ остается эффективным. Если вы обладатель рессорного внедорожника, вполне возможно, что ваши арки позволят установить колеса большего диаметра и добавить 1-2 рессоры.
Аргументы ЗА
Действенный способ для данных типов авто, особенно если вам нужно увеличить жесткость подвески.
Аргументы ПРОТИВ
Повышение центра тяжести;
Подвеска становится менее комфортной;
Возрастает нагрузка на рессоры.
Использование межвитковых подушек – бафферов
Баффер – межвитковая подушка, изготавливается из полиуретана. Есть более дешевые производства – из ТПР, обычной резины. Вставка одевается на средние широкие витки пружин и поддерживают их, препятствуя сжатию до критического уровня. Бафферы марки MRoad – долговечные и эффективные подушки с полным размерным рядом. Они изготовлены из высококачественного полиуретана, который имеет свойство восстанавливать свою форму, его свойства не зависят от температуры. Установка бафферов в пружины является простым и доступным способом самостоятельно повысить клиренс. Купить бафферы MRoad можно на нашем сайте.
Аргументы ЗА
Простая установка, доступные цены
Бафферы органично встраиваются в работу пружины, не изменяя распределение нагрузки
Улучшаются ходовые качества автомобиля: снижение раскачки, кренов, собранный и мягкий ход
Клиренс увеличивается на 2 см
Гарантия на бафферы MRoad – 100000 км!
Аргументы ПРОТИВ
Множество некачественных подушек из Китая не оправдывают расходы
пневмобаллоны в пружины для увеличения клиренса
В нашем обзоре мы специально опустили тему регулируемой пневматической подвески, поскольку это слишком дорогостоящий вариант — для тех, кто не останавливается перед расходами. Для автомобилей бюджетного и среднего класса установка подвески будет оцениваться в районе 100000 руб, что составляет 1/4 — 1/5 часть их цены. Однако, в последнее время появилось средство поднять клиренс, сравнимое по эффекту с пневмоподвеской – это пневмобаллоны. Баллоны из резины толщиной до 1 см вставляются в задние полые пружины подвески и накачиваются воздухом. Их установка дает поднятие клиренса до 5 см в зависимости от давления внутри. Результатом использования ПБ становится также улучшение управляемости, повышение грузоподъемности: авто можно полностью загружать без просадки задней части кузова. Компания MRoad в настоящий момент работает над запуском пневмобаллонов под собственной маркой, чтобы сделать эти полезные устройства доступными для российских автолюбителей. Приобрести пневмобаллоны MRoad можно будет в течение месяца.
Аргументы ЗА
Повышение грузоподъемности;
Отсутствие просадки при загрузке;
Возможность регулировать дорожный просвет;
Серьезное увеличение клиренса (до 5 см);
Улучшение управляемости.
Аргументы ПРОТИВ
Необходимость вручную подкачивать баллоны (если необходимо изменить давление), либо устанавливать мост подкачки для регулировки клиренса;
Пневмобаллоны часто накачивают сверх допустимого предела, тогда из срок эксплуатации снижается, и они могут попросту разорваться. При допустимом давлении срок эксплуатации неограничен.
Вот мы и перечислили 7 основных способов поднять дорожный просвет. Используйте один или несколько методов на вашем авто, главное – соблюдайте аккуратность и не замахивайтесь на повышение более чем на 5 см. Небольшой рост дорожного просвета не окажет негативного влияния на поведение машины и позволит вам чувствовать себя на дорогах увереннее.
Компания MRoad желает автомобилистам удачи и хороших дорог! Подпишитесь на новости нашего блога, читайте полезные авто-статьи.
Как сделать проставки для увеличения клиренса
Проставки для увеличения клиренса своими руками – один из самых простых и дешевых способов решить проблему цепляния днищем автомобиля неровностей на дороге и повышения проходимости.
Но насколько они смогут помочь, в чем их преимущества и недостатки, следует разобраться подробнее.
Проблема недостаточного клиренса
Очень много владельцев легковых авто в процессе эксплуатации сталкиваются с одной проблемой – небольшой дорожный просвет авто, из-за чего при преодолении неровностей машина цепляется днищем вплоть до зависания на «пузе». Особенно это проявляется в зимний период.
Причем проблема с недостаточным клиренсом может возникнуть как с новым авто, в которых конструктивно заложен небольшой дорожный просвет (такие машины в народе называют «пузотерками»), так и моделями с клиренсом, в общем-то, вполне приемлемым, но из-за севших пружин подвески, произошло его уменьшение.
Да и так, какой водитель не хочет хоть немного приблизить свою легковушку к кроссоверам и внедорожникам по проходимости.
И самый простой способ – это увеличить дорожный просвет.
Способы повышение клиренса
Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.
Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.
Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.
Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.
Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).
Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.
Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.
Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.
В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.
Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).
Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.
Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.
Из чего делаются проставки
Производители автозапчастей и аксессуаров уже заметили, что проставки пользуются спросом, поэтому они уже наладили выпуск их.
Причем для их изготовления используются разные материалы:
Полиуретан и резина сами по себе материалы упругие, поэтому при эксплуатации они могут сжиматься, что позволяет в большей степени гасить колебания.
При этом полиуретан очень устойчив к негативному воздействию окружающий среды, поэтому прослужить он может длительный срок.
Но в конструкции таких проставок часто используются металлические втулки в отверстиях под болты, и это их недостаток.
При сжатии эти втулки контактируют с кузовом, и в месте контакта возможно появление очагов коррозии.
Резина хоть и подвержена «старению», но в таких проставках никаких металлических элементов нет, поэтому они на кузов негативных воздействий не оказывают.
На Suzuki Escudo это выглядит так:
Проставки из алюминия обладают высокой прочностью, но поскольку это металл, то в месте контакта с кузовом может появиться коррозия.
Пластик в этом плане лучше. Он также прочный, но ржавчины от него не будет. Поэтому оптимальными для установки на авто являются резиновые и пластиковые проставки.
Причем отмечается, что на передней подвеске желательно использовать проставки из прочных материалов, а на задней – из эластичных.
К тому же, нельзя до бесконечности наращивать клиренс при помощи проставок.
Толщины их не должна превышать 3-5 см, использование более толстых подложек приведет к значительному ухудшению управляемости авто.
Достоинства и недостатки
Если рассматривать положительные стороны использования проставок для увеличения клиренса, то, в общем, их и не так уж много:
Негативных же сторон в таком тюнинге подвески значительно больше, поэтому следует хорошо обдумать, стоит ли их устанавливать.
Проставки в подвеске авто – это:
Но здесь стоит отметить, что при правильном подходе к вопросу установки проставок, негативные воздействия будут минимальными и практически незаметными.
Алгоритм работ по установке
Установка проставок для увеличения клиренса (в случае, когда они будут помещаться между опорой стойки и кузовом) – не сложная, и ее вполне можно выполнить самостоятельно.
Далее приведена общая последовательность работ по их монтажу. Подходит она практически для любого авто, но стоит учитывать, что у каждой модели имеются свои определенные нюансы.
Чтобы поставить проставки спереди необходимо:
Затем операция повторяется, с другой стороны. После установки проставок обязательно проводится регулировка углов развала-схождения.
Примерно так же устанавливаются подложки и на заднюю подвеску. То есть, отсоединяем от кузова стойку, меняем болты, ставим проставку, собираем все обратно.
Единственное, после сборочных работ регулировка углов не потребуется.
Но это описана установка проставок на легковых авто, где в основном используются спереди стойки МакФерсона.
Но есть и машины, у которых, конструкция подвести отличается, поэтому и нередко подложки устанавливаются под пружины. Ниже более наглядно это все показано.
Самодельные проставки
Любые проставки конструктивно простые, поэтому и изготовить их несложно. Причем это процесс довольно творческий.
Одни делают их, просто вырезая из старой шины, другие используют эбонит, сталь, полиуретан и прочие материалы.
Для изготовления хороши любые инструменты. В домашних условиях для этого может пригодиться дрель, электролобзик, напильники и прочее.
Те, у кого есть возможность воспользоваться токарным станком, просто вытачивают их из заготовок.
В общем, для изготовления может использоваться любой подходящий материал, и обрабатывать его можно тоже разными инструментами и оборудованием. Важным условием является только соблюдение размеров.
Для вырезания можно попытаться найти чертежи, а если их нет, то ориентироваться по размерам составных элементов подвески (к примеру, проставка под пружину делается исходя из диаметра самой пружины и ее посадочного места).
В общем, при желании изготовить проставки в домашних условиях вполне реально.
Примеры проставок для разных авто
А теперь по поводу установки проставок на разные модели. Первым будет ВАЗ-2121 «Нива».
Чтобы повысить в ней клиренс придется делать проставки практически под все элементы подвески, те, что устанавливаются вверху под пружины и амортизатор выглядят так:
Дополнительно в «Ниве» их можно установить под шаровые опоры рычаги, внизу под пружину и т. д.
А вот в Форд Фокус 2 используется подвеска МакФерсона, поэтому существует возможность установить спереди подложку между стойкой и кузовом.
Размеры же проставки такие:
Так же ситуация и с Киа Сид 2. Подложка у этого авто выглядит так:
Заводские проставки на Деу Нексия выглядят так:
Но сделав необходимые замеры на верхней опоре, можно запросто вырезать такие же в домашних условиях.
На заднюю опору Нексии можно воспользоваться таким вариантом.
А вот у УАЗ ситуация такая же, как и у «Нива». Передние проставки для этого авто выглядят так:
Как видно, форма их достаточно сложная и изготовить в домашних условиях их будет невозможно.
А вот задние проставки под рессору сделать будет несложно. Заводская их версия выглядит так:
А вот комплект проставок для передней и задней подвески Шевроле Лачетти. Если задние подложки еще реально вырезать в домашних условиях, то для изготовления передних потребуются услуги опытного токаря:
Для Рено Логан проставки для увеличения клиренса лучше купить, поскольку изготовить в гаражных условиях практически нереально:
А вот на Сузуки SХ4 передние подложки для увеличения клиренса вполне можно выточить. Выглядят они так:
Важным условием при изготовлении проставок является соблюдение всех размеров.
Поэтому, если они изготавливаются на основании замеров по элементам подвески, то лучше сначала делать лекала из картона, а потом уже по размерам этих лекал изготавливать подложки.
И еще, при установке практически всегда потребуется замена крепежных болтов на более длинные.
И здесь очень важно подойти к качеству метизов. Лучше брать болты повышенной прочности с мелкой резьбой.
