Как сделать публикацию в автокаде

Печать листов в Автокад (Публикация в Автокад)

Если перед вами стоит задача распечатать одновременно несколько чертежей, то следует разобраться с понятием пакетная печать в Автокаде.

Публикация в AutoCAD. Настройка листов

Если вы хотите выполнить быструю и правильную печать в Автокаде нескольких листов, то сначала нужно настроить пространство Листа. Оно предназначено для оформления чертежей и вывода их на печать. По умолчанию любой чертеж содержит два листа формата А4 с именами «Лист1» и «Лист2».

Нажмем ПКМ по вкладке Лист и выберем «Диспетчер параметров листов…»

В диалоговом окне Диспетчера нужно создать новый набор параметров. Это позволит оптимизировать работу с листами. Т.к. набор предоставляет возможность настроить один раз необходимые параметры, а затем их присваивать вновь создаваемым листам.

Нажмите «Создать», после чего укажите имя набора и нажмите «Ok».

Откроется окно «Параметры листа». Первым делом нужно в закладке «Принтер/плоттер» в поле «Имя» выбрать подключенное устройство. Если никакой принтер не подключен, то выберите драйвер DWG To PDF. В этом случае чертеж сохранится в универсальном формате *.pdf. Второй важный шаг − выставить подходящий формат.

После нажатия кнопки «Ок» снова откроется «Диспетчер параметров листов», в котором нужно выделить созданный набор и нажать кнопку «Установить».

Теперь текущему Листу автоматически будут присвоены все настроенные параметры. По такому же принципу нужно присвоить созданный набор другим листам. Все, что вам остается сделать, это оформить чертежи на листах в соответствии с необходимыми требованиями.

Пакетная печать AutoCAD – пошаговая инструкция

Теперь можно непосредственно приступать к публикации, которая позволяет выполнить печать всех листов в Автокаде за один клик. Данный способ очень быстрый и простой.

Зайдите в Меню-приложения и выберите «Публикация».

Откроется диалоговое окно, в котором, при наших настройках, нужно сделать всего несколько шагов. Печать нескольких листов в AutoCAD настраивается именно здесь.

В первую очередь оставьте те листы, которые планируете распечатать, а остальные удалите.

Здесь есть интересная особенность: можно печатать листы не только из текущего файла, но и из других файлов. Для этого нужно нажать кнопку «Добавить листы» и выбрать подходящий чертеж.

Если вас не устраивает исходное место для сохранения файла, то выберите новое, нажав «Параметры публикации…».

Нажимаем «Публикация». Программа предложит вам сохранить вновь созданный список листов. Если вы нажмете «Да», то создастся новый файл, который будет содержать текущий список, но зачастую в этом нет необходимости.

Еще одно текстовое сообщение предупреждает, что выполнение публикации осуществляется в фоновом режиме.

Публикация в Автокаде – полезный инструмент, который позволяет за один клик полностью распечатать проект, состоящий из большого количества листов, даже если они находятся в разных файлах.

Источник

AutoCAD

Не удалось извлечь оглавление

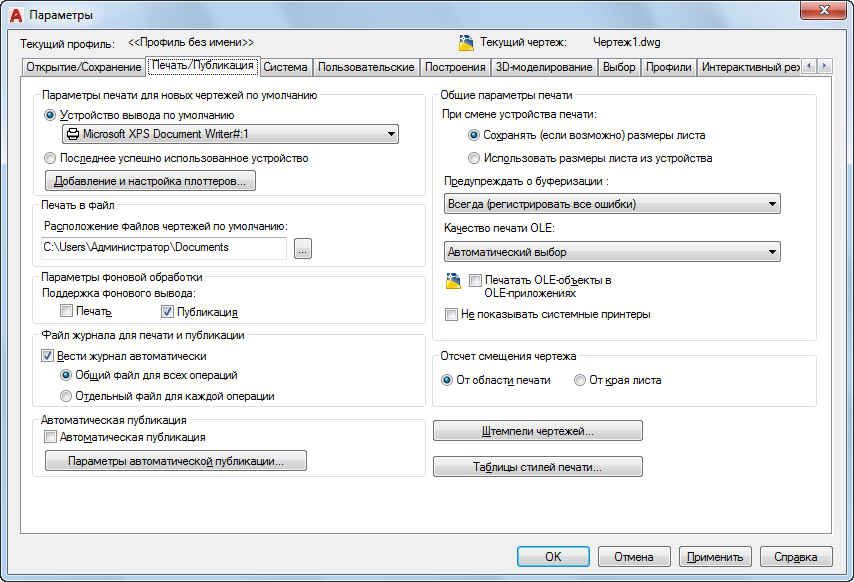

Вкладка «Печать/Публикация» (диалоговое окно «Параметры»)

Вкладка позволяет задать параметры вывода на печать и публикации чертежей.

Список параметров

Отображаются следующие параметры.

Параметры печати для новых чертежей по умолчанию

Задание принимаемых по умолчанию параметров печати как новых чертежей, так и чертежей, созданных в версии 14 AutoCAD или в более ранних версиях и не сохранявшихся ни в AutoCAD 2000, ни в более поздних форматах.

Устройство вывода по умолчанию

Задание принимаемого по умолчанию устройства вывода для новых чертежей и для чертежей, созданных в версии 14 AutoCAD или в более ранних версиях и не сохранявшихся ни в AutoCAD 2000, ни в более поздних форматах.

В списке перечислены все файлы параметров печати (PC3), найденные по заданным путям поиска файлов, и все настроенные в системе системные принтеры.

Последнее успешно использованное устройство

Установка параметров печати в соответствии с настройками последнего успешно использованного устройства.

Добавление и настройка плоттеров

Отображает «Диспетчер плоттеров» (системное окно Windows). С помощью «Диспетчера плоттеров» можно добавить или настроить плоттер.

Печать в файл

Задание используемого по умолчанию расположения файла печати.

Параметры фоновой обработки

Чтобы не прерывать работу над чертежом, можно выполнять печать/публикацию в фоновом режиме. (системная переменная BACKGROUNDPLOT)

Подробности фоновой печати и публикации доступны в контекстном меню значка печати и публикации в строке состояния.

Поддержка фонового вывода

Печать: Задает фоновый режим для вывода на печать. Эта настройка также управляется системной переменной BACKGROUNDPLOT.

Публикация: Задает фоновый режим для публикации. Эта настройка также управляется системной переменной BACKGROUNDPLOT.

Файл журнала печати и публикации

Управление параметрами ведения файла журнала печати/публикации, который имеет формат файла значений, разделяемых запятой (CSV), и для просмотра которого можно воспользоваться программой работы с электронными таблицами. Для просмотра или изменения расположения файла журнала следует открыть вкладку «Файлы» в диалоговом окне «Параметры».

В файле журнала содержится информация об операциях печати и публикации, а именно:

Управление автоматическим сохранением в файле журнала сведений обо всех заданиях вывода на печать и публикации.

Общий файл для всех операций

Сведения обо всех заданиях вывода на печать и публикации автоматически сохраняются в одном файле журнала.

Отдельный файл для каждой операции

Для каждой отдельной операции вывода на печать или публикации создается свой файл журнала.

Автоматическая публикация

Определяет, будет ли выполняться автоматическая публикация чертежей в файлы DWF, DWFx или PDF. Кроме того, пользователь имеет возможность управлять параметрами автоматической публикации.

Когда этот флажок установлен, выполняется автоматическая публикация чертежей в файлы DWF, DWFx или PDF при сохранении или закрытии файла чертежа. (системные переменные AUTOMATICPUB, AUTODWFPUBLISH)

Настройки функции автоматической публикации

Выводит на экран палитру «Параметры автоматической публикации», где можно адаптировать настройки публикации, включая время публикации и папку для хранения опубликованных файлов.

Общие параметры печати

Размеры листа, заданные в диалоговом окне «Параметры листа», сохраняются, пока это позволяет выбранное устройство вывода на печать. (системная переменная PAPERUPDATE = 0)

Если выбранное устройство печати не поддерживает эти размеры листа, программа выдает предупреждающее сообщение и использует размеры листа, указанные либо в файле параметров плоттера (PC3), либо в системных настройках по умолчанию, если в качестве устройства вывода используется системный принтер.

Использовать размеры листа из устройства

Использует размеры листа, указанные либо в файле параметров печати (PC3), либо в системных настройках системного принтера в зависимости от того, какое устройство используется. (системная переменная PAPERUPDATE = 1)

Предупреждать о буферизации

Выбор способа регистрации ошибок системного принтера, возникших в результате конфликта входного или выходного портов.

Устанавливает качество печати объектов OLE по умолчанию.

(системная переменная OLEQUALITY)

Печатать OLE-объекты в OLE-приложениях

Управляет загрузкой исходного приложения, в котором был создан внедренный OLE-объект, при печати.

(системная переменная OLESTARTUP)

Не показывать системные принтеры

Управление показом системных принтеров Windows в списках диалоговых окон «Печать» и «Параметры листа». Параметр действует только на принтеры, настроенные через операционную систему. Используя этот параметр, нельзя скрыть системный принтер Windows, настроенный с помощью Мастера установки плоттеров.

Ограничивать списки устройств печати в диалоговых окнах «Печать» и «Параметры листа» можно и вручную, временно перемещая файлы PC3 неиспользуемых устройств из папки плоттеров и всех вложенных в нее папок.

Отсчет смещения чертежа

(системная переменная PLOTOFFSET).

Задание отсчета смещения чертежа относительно печатаемой области.

Задание отсчета смещения чертежа относительно кромок листа бумаги.

Параметры штемпеля

Открывается диалоговое окно «Штемпель чертежа».

Таблицы стилей печати

Открывает диалоговое окно «Таблицы стилей печати».

Источник

AutoCAD

Задание листов чертежа, которые можно компоновать, менять порядок следования, копировать, переименовывать и сохранять для публикации в многостраничном наборе чертежей.

При публикации существует возможность вывести набор чертежей в файл DWF, DWFx или PDF, на плоттер, указанный при определении набора параметров листа, или сохранить в файле печати. Этот набор можно сохранить как файл DSD (формат описаний наборов чертежей). Сохраненные наборы чертежей можно затем добавлять к текущему списку либо заменять его.

Список параметров

Отображаются следующие параметры.

Список листов

Вывод файла текущего набора чертежей (DSD) или файла пакетной печати (BP3).

Кнопка «Загрузить список листов»

Отображает диалоговое окно «Загрузка списка листов» (стандартное окно выбора файлов), в котором можно выбрать для загрузки файл DSD или файл BP3 (список пакетной печати). Если в диалоговом окне «Публикация» уже присутствует список листов, появляется диалоговое окно «Замена или добавление». С помощью данного диалогового окна можно либо заменить имеющийся список листов, либо добавить новые листы в конец списка.

Кнопка «Сохранить список листов»

Отображает диалоговое окно «Сохранение списка листов» (стандартное окно выбора файлов), в котором можно сохранить текущий список как файл DSD. Файлы DSD используются для описания файлов чертежей, входящих в набор для публикации, а также выбранных вкладок этих чертежей.

Вывод при публикации:

Направление вывода публикуемых листов. Можно выполнить публикацию в многостраничные файлы DWF, DWFx или PDF (набор электронных чертежей) или вывести ее на плоттер, указанный при задании параметров листа (набор чертежей на бумажном носителе или набор файлов печати).

Плоттер, заданный на странице «Параметры листа»

Задается публикация с использованием устройства печати, указанного в параметрах листов для каждого чертежа.

Выбор формата выходного файла: DWF, DWFx или PDF.

Набор параметров PDF Загрузка параметров публикации из файла конфигурации плоттера, который содержит настройки для создания файлов PDF, предназначенные для конкретной цели. В имени набора параметров PDF обычно указывается цель.

Автоматически загружать все открытые чертежи

Когда этот флажок установлен, содержимое всех открытых документов (листов и/или пространства модели) автоматически загружается в список для публикации. Если флажок не установлен, в список вносится только содержимое текущего документа.

Кнопки «Список листов»

Отображает диалоговое окно «Выбор чертежей» (стандартное окно выбора файлов), в котором можно выбрать файл для добавления его листов в список. Из выбранных файлов чертежей извлекаются имена вкладок, и к списку листов для публикации добавляется по одному листу для каждой вкладки-листа и один лист для модели.

Имена листов для публикации составляются из имени исходного чертежа и имени вкладки-листа или слова «Модель», разделенных дефисом (-).

Кнопка «Исключить листы»

Исключение выбранного листа из списка.

Кнопка «Сдвинуть лист вверх»

Перемещение выбранных листов чертежа на одну позицию вверх (в списке).

Кнопка «Сдвинуть лист вниз»

Перемещение выбранного листа в списке на одну позицию вниз.

Кнопка «Предварительный просмотр»

Вызов команды ПРЕДВАР для предварительного просмотра чертежа на экране в таком виде, в каком он появится на бумаге. Для выхода из режима предварительного просмотра и возврата в диалоговое окно «Публикация» нажать ESC или ENTER, либо нажать правую кнопку мыши и выбрать из контекстного меню пункт «Выход».

Публикуемые листы

Список листов чертежа, которые предназначены для публикации. Чтобы изменить настройки данного листа, щелкните мышью на столбце параметров листа. Используйте контекстное меню для добавления листов или внесите другие изменения в список.

Комбинация имен чертежа и имен листов, разделенных дефисом (-). Вкладка «Модель» отображается только в том случае, если в контекстном меню активен параметр «Включать вкладку модели». Для копирования листов предназначен пункт контекстного меню «Копировать выделенные листы». Имя можно изменить, выбрав в контекстном меню «Переименовать лист». Файл DWF, DWFx или PDF должен содержать листы с уникальными именами. С помощью контекстного меню можно также удалить все листы из списка.

Именованный набор параметров листа. Чтобы изменить параметры листа, необходимо выбрать другой набор параметров в списке наборов параметров листа. Для листов на основе вкладки «Модель» можно применять только наборы параметров листа, созданные для этой вкладки, а для листов на основе вкладок «Лист» можно применять только наборы параметров листа, созданные для вкладок такого типа. Для импорта параметров листа из другого DWG файла необходимо выбрать из списка пункт «Импорт». Открывается диалоговое окно «Импорт наборов параметров листов для публикации» (стандартное окно выбора файлов).

Можно задать формат 3D DWF или 3D DWFx в качестве параметров листа для листов пространства модели. Параметр 3D DWF не доступен для записей листов в списке листов.

Отображает статус листа, загружаемого в список листов.

С подробностями

Отображает и скрывает области «Сведения о выделенном листе» и «Сведения о выделенном наборе параметров».

Сведения о выбранном листе

Отображает следующие сведения о выделенном наборе параметров: устройство печати, размер чертежа на печати, масштаб печати и подробности.

Информация о параметрах публикации

Отображение сводных данных параметров публикации, выбранных в настоящий момент.

Указание папки для создания файлов DWF, DWFx и PDF. Этот параметр доступен при выборе пункта Плоттер с именем, указанным в наборе параметров листа в поле «Публикация в:». Если для страниц любых листов в списке задана печать в формате DWF, DWFx или PDF, они создаются в указанной папке.

Параметры публикации/параметры публикации подшивки

Открытие диалогового окна, в котором можно настроить параметры плоттера, выбранного в поле «Публикация в:». При вызове диалогового окна «Публикация» из Диспетчера подшивок эта кнопка будет называться «Параметры публикации подшивки». При вызове диалогового окна «Публикация» из другого места эта кнопка будет называться «Параметры публикации».

Результат публикации

Определяет количество выводимых на печать экземпляров. При выборе параметра «Публикация в файлы DWF, DWFx или PDF», параметр «Количество экземпляров» устанавливается равным 1 и не может быть изменен. Если в параметрах листа задана его печать в файл, создается только один файл чертежа независимо от настройки данного параметра.

Оптимизация разрешения, выражаемого в точках на дюйм, для файлов DWF, DWFx и PDF, предназначенных для конкретной области деятельности: производство, архитектура или гражданское строительство. Либо с помощью Диспетчера наборов стандартных параметров визуализации можно задать пользовательский набор параметров точности.

Нанесение штемпеля в определенном углу каждого чертежа и запись соответствующей информации в файл журнала Информация, включаемая в штемпель, задается в диалоговом окне «Штемпель чертежа».

Для листов, настроенных на публикацию в формате 3D DWF, не добавляются штампы в файлы 3D DWF или 3D DWFx независимо от установки данного флажка. (Неприменимо к версии AutoCAD LT)

Отображает диалоговое окно «Штемпель чертежа», в котором можно задать информацию, указываемую на штемпеле, например имя чертежа, дату и время, масштаб печати и т. д.

Публикация в фоновом режиме

Включение фонового режима публикации выбранных листов.

Можно также настроить публикацию в фоновом режиме на вкладке «Печать/Публикация» диалогового окна «Настройка» (команда НАСТРОЙКА). Установите флажок «Публикация» в группе «Параметры фоновой обработки».

Посылка листов на плоттер в обратном порядке

При выборе отправляет публикации в обратном порядке по умолчанию. Этот параметр доступен, только если выбран параметр «Плоттер, заданный в параметрах страницы».

По завершении открыть в программе просмотра

По завершении процесса публикации файл DWF, DWFx или PDF будет открыт в программе просмотра.

Публикация

Запуск операции публикации. Создает один или несколько однолистовых файлов DWF, DWFx или PDF либо один многостраничный файл DWF, DWFx или PDF, либо выводит набор листов на плоттер или в файл в зависимости от выбранного параметра «Вывод при публикации» и параметров, заданных в диалоговом окне «Параметры публикации».

Для получения информации о публикуемых листах (а также об ошибках и предупреждениях) служит значок на лотке справа в строке состояния. При нажатии на данный значок открывается диалоговое окно «Подробности о печати/публикации», содержащее информацию о выполненных заданиях на печать и публикацию. Информация также сохраняется в специальном файле журнала печати и публикаций. Контекстное меню этого значка также позволяет открыть последний опубликованный файл DWF, DWFx или PDF.

Источник

AutoCAD

Не удалось извлечь оглавление

Диалоговое окно «Публикация»

Задание листов чертежа, которые можно компоновать, менять порядок следования, копировать, переименовывать и сохранять для публикации в многостраничном наборе чертежей.

При публикации существует возможность вывести набор чертежей в файл DWF, DWFx или PDF, на плоттер, указанный при определении набора параметров листа, или сохранить в файле печати. Этот набор можно сохранить как файл DSD (формат описаний наборов чертежей). Сохраненные наборы чертежей можно затем добавлять к текущему списку либо заменять его.

Список параметров

Отображаются следующие параметры.

Список листов

Вывод файла текущего набора чертежей (DSD) или файла пакетной печати (BP3).

Кнопка «Загрузить список листов»

Отображает диалоговое окно «Загрузка списка листов» (стандартное окно выбора файлов), в котором можно выбрать для загрузки файл DSD или файл BP3 (список пакетной печати). Если в диалоговом окне «Публикация» уже присутствует список листов, появляется диалоговое окно «Замена или добавление». С помощью данного диалогового окна можно либо заменить имеющийся список листов, либо добавить новые листы в конец списка.

Кнопка «Сохранить список листов»

Отображает диалоговое окно «Сохранение списка листов» (стандартное окно выбора файлов), в котором можно сохранить текущий список как файл DSD. Файлы DSD используются для описания файлов чертежей, входящих в набор для публикации, а также выбранных вкладок этих чертежей.

Вывод при публикации:

Направление вывода публикуемых листов. Можно выполнить публикацию в многостраничные файлы DWF, DWFx или PDF (набор электронных чертежей) или вывести ее на плоттер, указанный при задании параметров листа (набор чертежей на бумажном носителе или набор файлов печати).

Плоттер, заданный на странице «Параметры листа»

Задается публикация с использованием устройства печати, указанного в параметрах листов для каждого чертежа.

Выбор формата выходного файла: DWF, DWFx или PDF.

Набор параметров PDF Загрузка параметров публикации из файла конфигурации плоттера, который содержит настройки для создания файлов PDF, предназначенные для конкретной цели. В имени набора параметров PDF обычно указывается цель.

Автоматически загружать все открытые чертежи

Когда этот флажок установлен, содержимое всех открытых документов (листов и/или пространства модели) автоматически загружается в список для публикации. Если флажок не установлен, в список вносится только содержимое текущего документа.

Кнопки «Список листов»

Отображает диалоговое окно «Выбор чертежей» (стандартное окно выбора файлов), в котором можно выбрать файл для добавления его листов в список. Из выбранных файлов чертежей извлекаются имена вкладок, и к списку листов для публикации добавляется по одному листу для каждой вкладки-листа и один лист для модели.

Имена листов для публикации составляются из имени исходного чертежа и имени вкладки-листа или слова «Модель», разделенных дефисом (-).

Кнопка «Исключить листы»

Исключение выбранного листа из списка.

Кнопка «Сдвинуть лист вверх»

Перемещение выбранных листов чертежа на одну позицию вверх (в списке).

Кнопка «Сдвинуть лист вниз»

Перемещение выбранного листа в списке на одну позицию вниз.

Кнопка «Предварительный просмотр»

Вызов команды ПРЕДВАР для предварительного просмотра чертежа на экране в таком виде, в каком он появится на бумаге. Для выхода из режима предварительного просмотра и возврата в диалоговое окно «Публикация» нажать ESC или ENTER, либо нажать правую кнопку мыши и выбрать из контекстного меню пункт «Выход».

Публикуемые листы

Список листов чертежа, которые предназначены для публикации. Чтобы изменить настройки данного листа, щелкните мышью на столбце параметров листа. Используйте контекстное меню для добавления листов или внесите другие изменения в список.

Комбинация имен чертежа и имен листов, разделенных дефисом (-). Вкладка «Модель» отображается только в том случае, если в контекстном меню активен параметр «Включать вкладку модели». Для копирования листов предназначен пункт контекстного меню «Копировать выделенные листы». Имя можно изменить, выбрав в контекстном меню «Переименовать лист». Файл DWF, DWFx или PDF должен содержать листы с уникальными именами. С помощью контекстного меню можно также удалить все листы из списка.

Именованный набор параметров листа. Чтобы изменить параметры листа, необходимо выбрать другой набор параметров в списке наборов параметров листа. Для листов на основе вкладки «Модель» можно применять только наборы параметров листа, созданные для этой вкладки, а для листов на основе вкладок «Лист» можно применять только наборы параметров листа, созданные для вкладок такого типа. Для импорта параметров листа из другого DWG файла необходимо выбрать из списка пункт «Импорт». Открывается диалоговое окно «Импорт наборов параметров листов для публикации» (стандартное окно выбора файлов).

Можно задать формат 3D DWF или 3D DWFx в качестве параметров листа для листов пространства модели. Параметр 3D DWF не доступен для записей листов в списке листов.

Отображает статус листа, загружаемого в список листов.

С подробностями

Отображает и скрывает области «Сведения о выделенном листе» и «Сведения о выделенном наборе параметров».

Сведения о выбранном листе

Отображает следующие сведения о выделенном наборе параметров: устройство печати, размер чертежа на печати, масштаб печати и подробности.

Информация о параметрах публикации

Отображение сводных данных параметров публикации, выбранных в настоящий момент.

Указание папки для создания файлов DWF, DWFx и PDF. Этот параметр доступен при выборе пункта Плоттер с именем, указанным в наборе параметров листа в поле «Публикация в:». Если для страниц любых листов в списке задана печать в формате DWF, DWFx или PDF, они создаются в указанной папке.

Параметры публикации/параметры публикации подшивки

Открытие диалогового окна, в котором можно настроить параметры плоттера, выбранного в поле «Публикация в:». При вызове диалогового окна «Публикация» из Диспетчера подшивок эта кнопка будет называться «Параметры публикации подшивки». При вызове диалогового окна «Публикация» из другого места эта кнопка будет называться «Параметры публикации».

Результат публикации

Определяет количество выводимых на печать экземпляров. При выборе параметра «Публикация в файлы DWF, DWFx или PDF», параметр «Количество экземпляров» устанавливается равным 1 и не может быть изменен. Если в параметрах листа задана его печать в файл, создается только один файл чертежа независимо от настройки данного параметра.

Оптимизация разрешения, выражаемого в точках на дюйм, для файлов DWF, DWFx и PDF, предназначенных для конкретной области деятельности: производство, архитектура или гражданское строительство. Либо с помощью Диспетчера наборов стандартных параметров визуализации можно задать пользовательский набор параметров точности.

Нанесение штемпеля в определенном углу каждого чертежа и запись соответствующей информации в файл журнала Информация, включаемая в штемпель, задается в диалоговом окне «Штемпель чертежа».

Для листов, настроенных на публикацию в формате 3D DWF, не добавляются штампы в файлы 3D DWF или 3D DWFx независимо от установки данного флажка. (Неприменимо к версии AutoCAD LT)

Отображает диалоговое окно «Штемпель чертежа», в котором можно задать информацию, указываемую на штемпеле, например имя чертежа, дату и время, масштаб печати и т. д.

Публикация в фоновом режиме

Включение фонового режима публикации выбранных листов.

Можно также настроить публикацию в фоновом режиме на вкладке «Печать/Публикация» диалогового окна «Настройка» (команда НАСТРОЙКА). Установите флажок «Публикация» в группе «Параметры фоновой обработки».

Посылка листов на плоттер в обратном порядке

При выборе отправляет публикации в обратном порядке по умолчанию. Этот параметр доступен, только если выбран параметр «Плоттер, заданный в параметрах страницы».

По завершении открыть в программе просмотра

По завершении процесса публикации файл DWF, DWFx или PDF будет открыт в программе просмотра.

Публикация

Запуск операции публикации. Создает один или несколько однолистовых файлов DWF, DWFx или PDF либо один многостраничный файл DWF, DWFx или PDF, либо выводит набор листов на плоттер или в файл в зависимости от выбранного параметра «Вывод при публикации» и параметров, заданных в диалоговом окне «Параметры публикации».

Для получения информации о публикуемых листах (а также об ошибках и предупреждениях) служит значок на лотке справа в строке состояния. При нажатии на данный значок открывается диалоговое окно «Подробности о печати/публикации», содержащее информацию о выполненных заданиях на печать и публикацию. Информация также сохраняется в специальном файле журнала печати и публикаций. Контекстное меню этого значка также позволяет открыть последний опубликованный файл DWF, DWFx или PDF.
