Как сделать раскладку фбс блоков

Инструкция по укладке основания из блоков ФБС

Прочные и надежные блоки ФБС привлекают строителей стойкостью и привлекательной ценой блочных материалов. Их прямое назначение – сооружение стен подземных помещений с одновременным выполнением задач фундамента.

Ценность этих материалов объясняется следующими достоинствами:

Главные этапы возведения основания из ФБС

Один расчет придется сделать: необходимо узнать количественную потребность материала. Зная периметр, высоту и толщину, можно рассчитать общий объем кладки, после чего эту цифру разделить на кубатуру одного элемента. Целесообразнее использовать изделия небольшого размера, так как они гораздо удобнее в монтаже из-за их меньшего веса, чем крупные.

Нужна или подробная схема, или чертеж, где будет отражена информация о параметрах:

При покупке ФБС можно будет взять специальный блок с готовыми отверстиями. Если стоит задача сделать мелкозаглубленный ленточный фундамент для возведения хозяйственных построек типа бани или гаража, то достаточно использовать один ряд, вообще их может быть до 5.

Часто блоки выпускаются для конкретного вида и так и называются: для ленточного основания, столбчатого, колонного.

Пошаговая инструкция включает:

Иногда процесс завершается гидроизоляцией или утеплением.

1. При подготовке участка выравнивается поверхность, устраняется растительность и крупные камни.

2. Обустройство подушки. Вначале засыпается 10-15 см песчаного слоя или щебня с песком в соотношении 10:5. Если грунт глинистый, то подошву делают 3-х слойной, толщиной 60 см, прокладывая середину крупнофракционным наполнителем. Затем следуют процессы обильного увлажнения и трамбовки.

3. Создание основы для фундамента выполняется из тончайшего слоя бетона в 20–30 мм на уплотненном песке. Но вначале необходимо уложить кладочную сетку, а затем на нее медленно вылить раствор, прокалывая его арматурой для удаления воздуха. В случае жаркой погоды его смачивают для предохранения от потрескивания.

4. Блоки размещают посредством грузоподъемной техники и при наличии 2-3-х помощников, контролирующих правильную установку элементов. Но предварительно необходимо подготовить цементный состав, по плотности напоминающий густую сметану, в таком количестве, чтобы на каждую единицу основания приходилось 10-15 литров. Или приобрести специальный строительный клей: он предпочтительнее, так как ускоряет процесс, но дороже.

5. Скрепляющим раствором обмазываются все соприкасающиеся поверхности ФБС: и вертикальные, и горизонтальные. Последовательность укладки фундамента из блоков ФБС:

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций.

Некоторые рекомендации по укладке ФБС

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Источник

Что из себя представляет ленточный фундамент из блоков фбс + технология устройства и глубина заложения

Контроль качества работ

Скачать серию 2.110-1 «Детали фундаментов жилых зданий» выпуск 1Скачать серию 2.110-1 «Детали фундаментов жилых зданий» выпуск 4

Преимущества и недостатки блоков ФБС

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Как сделать фундамент из блоков ФБС

А также, когда планируется построить щитовой дом.

Столбчатый фундамент хорошо подойдет и для деревянных домов.

К ленточному фундаменту прибегают, в основном, возводя легкие, малоэтажные здания, также данное решение идеально для строительства дачного домика из дерева. Не стоит использовать ФБС-блоки как материал для ленточного фундамента в том случае, если на него будут большие нагрузки.

Перед возведением ленточного фундамента в обязательном порядке следует сделать фильтрующую подушку, она изготавливается из двух слоев — песка (толщина 5 сантиметров) и щебня (10 сантиметров). После укладки этих слоев их тщательно утрамбовывают, проливают водой и опять трамбуют.

На самый нижний ряд фундамента лучше всего применять подушечные блоки, если таковой возможности нет, тогда для первого ряда изделия кладутся на бок. Работу по началу возведения фундамента начинают с того места, где пересекаются стены и углы. Затем в обязательном порядке проверяется правильность первого ряда горизонта.

При работе со столбчатым фундаментом также необходимо создать предварительно фильтрующую подушку. Для ее изготовления укладывают сначала слоем 15 сантиметров щебень, а потом слоем в 10 сантиметров белый гравий.

Также необходимо добиваться максимальной плотности подушек, чтобы избегать перекосов установленных на нее блоков. Если такой перекос возникнет, в дальнейшем исправить его довольно сложно.

Монтаж ФБС

Что такое блоки ФБС

ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.

Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.

Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

Сортамент самых популярных блоков ФБС представлен в таблице:

Помимо этого, существует дополнительно две разновидности ФБС:

Для сравнения стоимости фундамента из блоков и монолитной ленты можно использовать онлайн калькулятор.

Подготовительные работы по устройству фундамента

Фундамент, монтируемый из ФБС это такой же ленточный фундамент, как заливаемый на месте монолитный, только из сборных элементов и поэтому укладывается быстрее, без ожидания отвердевания раствора. Порядок подготовки будет почти такой же. Для удобства прослеживания порядка работ, нумерация порядка работ сохранена и в следующем разделе.

Первое, это перенос контура фундамента на местность, то есть разбивка. Делают это геодезисты, выверяя размеры, соблюдение прямоугольности контуров. Если вы делаете разбивку самостоятельно, выверка должна быть очень тщательной.

Вторым пунктом будет работа по выемке грунта в траншее на ширину заложения фундаментной подушки, с запасом для маневренности при монтаже или в котловане при варианте строительства здания с подвалом.

Третий пункт обязательная засыпка выравнивающего слоя (обычно песчано-гравийная смесь, иногда со щебнем), тщательное уплотнение и выверка совпадения высотных отметок по всему периметру.

Монтаж фундаментов из ФБС

Четвертый пункт, это укладка готовых элементов фундаментных подушек или при строительстве малоэтажных частных домов, монолитная армированная заливка бетоном. Для чего это нужно? На устройство фундамента из блоков ФБС под небольшие здания можно использовать узкие блоки, равные по ширине стене. Нагрузка на грунт под узким блоком будет большой и при совпадении неблагоприятных факторов может вызвать осадочные явления. Для того, чтобы увеличить площадь опоры и распределить нагрузку на большую площадь грунта и укладываются фундаментные подушки, имеющие маркировку ФЛ. Для многоэтажных зданий устройства расширенной нижней части фундамента обязательно. После укладки опять нужно проверить соблюдение горизонтальности верхней поверхности.

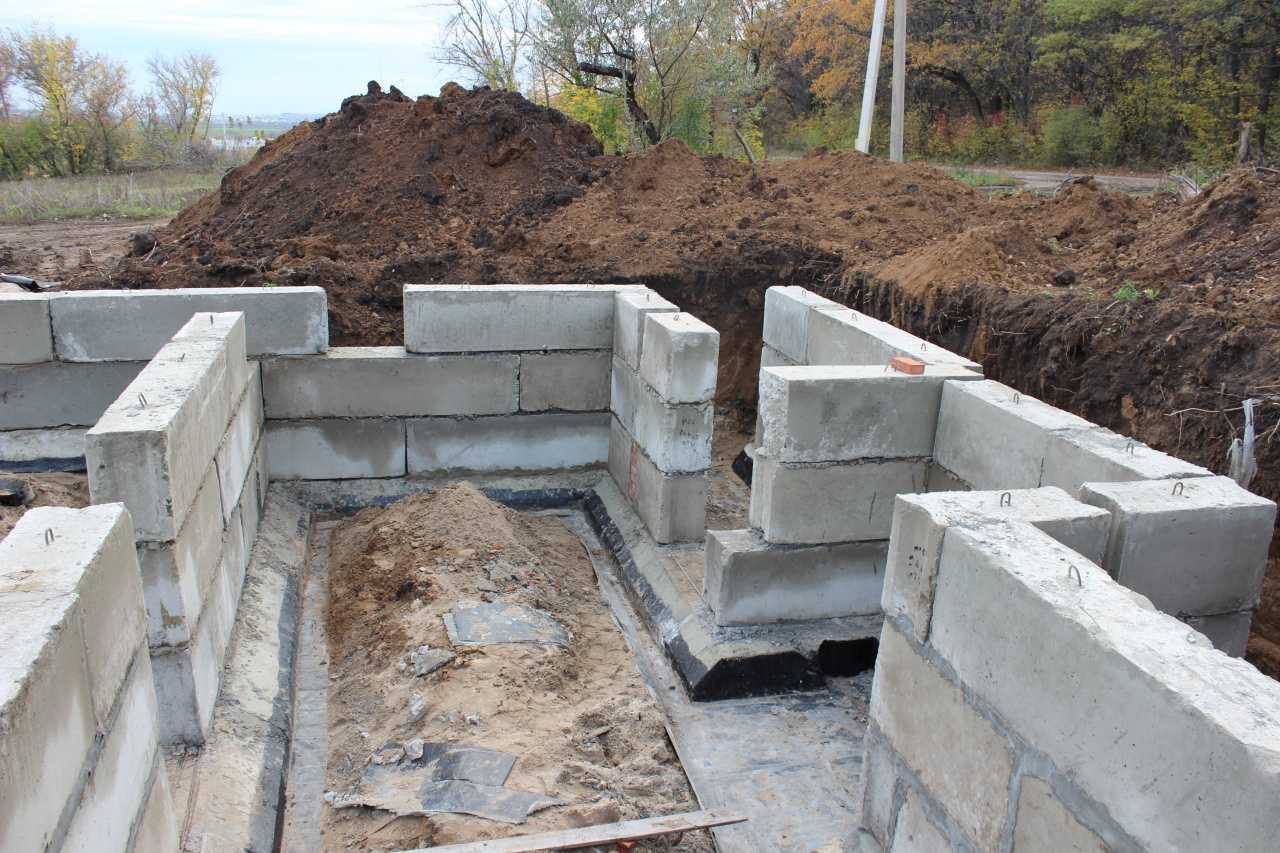

Дальше фундаментные блоки укладываются по типу стеновой кладки, со смещением по горизонтали на 0,4 их высоты начиная с угловых блоков. Подгонка в средней части фундаментной ленты выполняется с помощью доборных блоков малой длины. При малых расстояниях между блоками допускаются вставки из кирпичной кладки на цементном растворе, но только если их расположение не совпадает с вертикальными швами сопряжений нижнего или верхнего ряда блоков. Выемки в боковых гранях блоков заливаются бетонным раствором.

При любой глубине заложения фундамента и глубине залегания грунтовых вод, требуется гидроизоляция стен, которая выполняется сразу после монтажа ФБС. Иначе при подходе верховых вод после дождя или таяния снега, они могут просачиваться через швы между блоками. Завершаются работы по возведению ленточного фундамента из ФБС засыпкой траншеи с обязательным послойным уплотнением. Используется для этого обычно песчано-гравийная смесь.

Поэтапная инструкция по созданию ленточного блочного фундамента

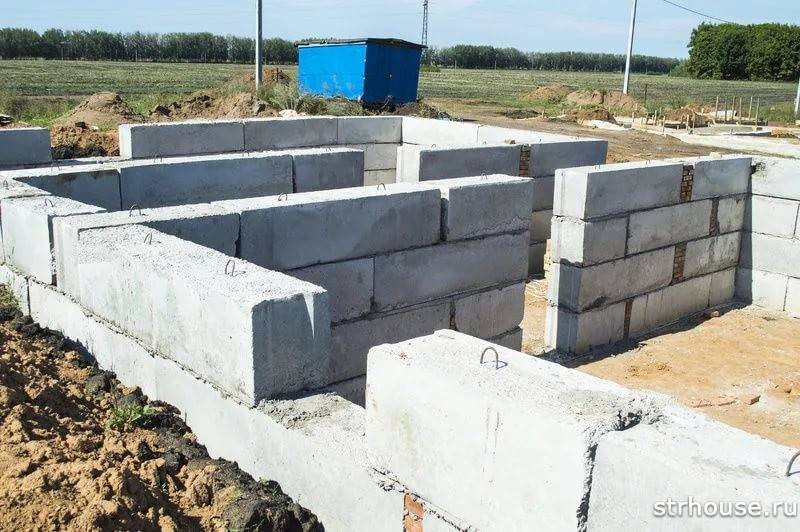

Установка блоков фундамента.

Какие бывают (размеры)

Исходя из названия, основное предназначение ФБС, это изготовление основания и стен дома. Регламентирует размеры фбс блоков ГОСТ 13579-78. Согласно этому нормативному документу, размеры фундаментных блоков могут быть:

Совет: если при покупке обнаружилось, что размеры фбс блока отличаются от представленных выше, значит стоит задуматься, прежде чем покупать такой материал. Вероятно он произведен кустарно и его качество вызывает подозрение.

Плитный фундамент для здания из газобетона

Такое решение для сложных грунтовых условий становится всё более популярным среди застройщиков. Его эффективность доказана опытом зарубежного строительства, например, на крайне слабых и исключительно влажных грунтах Голландии. Аналогичные условия встречаются на Северо-Западе России и в некоторых иных регионах.

Заливка плитного фундамента.

Основание под стены имеет вид армированной в два слоя железобетонной плиты высотой от 20 до 40 миллиметров. Она может заливаться на уровне поверхности или быть заглублённой до глубины промерзания или ниже, что позволяет устраивать в здании подвального помещения. Возникающие изгибающие нагрузки перераспределяются в массиве плиты благодаря совместной работе на растяжение арматуры и бетона на сжатие. Это обеспечивает необходимую жёсткость и неизменность геометрических характеристик поверхности плиты, на которой и возводятся все конструкции здания.

Плитный фундамент с не разобранной опалубкой.

При устройстве плитного фундамента на уровне проектной отметки рельефа, под ней производится замена естественного грунта на тщательно утрамбованный насыпной материал с высокими показателями по несущей способности. Дно выборки может быть выше нормативной глубины промерзания в регионе.

Преимущества фундаментов из ФБС-блоков

Популярность ФБС-блоков у строителей вполне объяснима, так как данный стройматериал имеет целый ряд преимуществ. В частности, к ним можно отнести следующие критерии:

При изготовлении блоков производители учитывают возможные требования, которые к ним будут предъявляться во время возведения фундамента. Именно по этой причине в процессе работы в бетон добавляются различные присадки, которые делают изделия более устойчивыми к разного рода внешним воздействиям (низкие температуры, влажность и т.д.).

Благодаря этому с помощью блоков возможно возведение фундамента даже в тех районах, где существуют суровые климатические условия, вплоть до больших суточных перепадов температуры.

Очень часто ФБС-блоки изготавливают под конкретные технические условия, поэтому они бывают различной конфигурации, размеров, а также производственного состава. В результате у каждого желающего есть возможность выбора материала под фундамент с учетом своих собственных запросов.

При использовании блоков ФБС в строительстве работа не занимает большого времени, а также выполнять ее проще.

Стоит также обратить внимание на низкую восприимчивость блоков на воздействие агрессивных сред, поэтому их часто применяют при строительных работах на грунтах, имеющих повышенную кислотность. Почва с подобными характеристиками встречается во многих регионах

Недостатки фундамента из ФБС

Сборный фундамент из крупноформатных изделий не может армироваться традиционными способами. Сетки, арматурные прутья прогибаются даже под весом самих ФБС. Поэтому используется нижний пояс из армированных плит (ФЛ или неглубокий ленточный фундамент), верхний армопояс из железобетона, служащие для стабилизации геометрии пространственной конструкции из блоков.

Основные недостатки технологии сборного фундамента приведены ниже.

Бюджет строительства

Фундамент обходится дорого в связи с затратами владельца участка, выбравшего эту технологию, следующего вида:

Кроме того, может потребоваться изготовление армопояса по верху ФБС блоков. Работы займут еще несколько дней.

Если ФБС заложены в проект изначально, конструкторы привязывают размеры стен и планировку здания со стандартными типоразмерами блоков. В этом случае их не придется колоть в пятне застройки народными способами. На практике подобные проекты для индивидуальных застройщиков – редкость, формировать из целого ФБС несколько кусков все же приходится.

Сложная технология

В 90% случаев индивидуальный застройщик выбирает блоки ввиду технологичности строительства. Он не имеет опыта, профильного образования и не подозревает, что при возведении начнутся дополнительные расходы:

Отсутствие армирования внутри ФБС расценивается специалистами двояко. С одной стороны их удобно ломать при заполнении отдельных участков ленты. С другой – откалываются они не всегда по линии, имеют неровные края. Нормальной технологии кроя массивных изделий из тяжелого бетона не существует до сих пор.

Таким образом, для индивидуальных застройщиков блоки ФБС являются не самым лучшим вариантом. Увеличивается смета, сборная лента по умолчанию менее стабильна, чем монолитная конструкция. Поэтому блоки чаще применяют в промышленном и гражданском строительстве. Однако при строительстве бань, коттеджей из срубов, СИП панелей, по каркасной, фахверковой технологии на мелкозаглубленном ленточном фундаменте (МЗЛФ) один слой блоков без подушек гораздо выгоднее монолитной конструкции.

Рекомендуем: Как сделать фундамент из блоков ФБС.
