Как сделать распашник на трактор
Как изготовить самодельный окучник для минитрактора
Сеялка
В любой сеялке присутствует несколько основных элементов:
Есть базовое решение, которое подходит для новичков в этой сфере. Предполагает выполнение работы со следующим ходом:
Второй вариант изготовления во многом похож на тот, что описан выше. Главное отличие – просверливание дополнительных отверстий внутри ступиц. Сошник создаётся из листовой стали. Для крепления используют кронштейны.
Эксплуатация
Перед началом работы обязательно проводятся настройка и проверка оборудования. Первым делом проверяется наличие всех деталей, а также их состояние, после чего оценивается, хорошо ли натянуты болтовые соединения

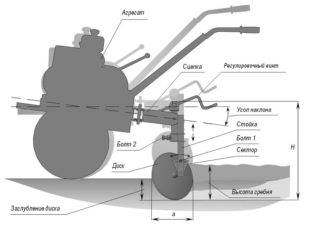

Сразу же важно обратить внимание и на регулировку положения окучника. Если необходимо увеличить высоту гребня, то диски сближаются, увеличивается их угол установки, а также заглубление. Снижение высоты гребня проводится при раздвигании дисков, а также уменьшении указанных параметров
Снижение высоты гребня проводится при раздвигании дисков, а также уменьшении указанных параметров.
Для изменения пространства между дисками придется слегка развинтить гайки на скобах, сменить положение, а затем вновь их закрутить. Чтобы отрегулировать угол установки, ослабляют болты. Следом окучники выстраиваются в нужном положении, болты затягиваются снова. В том случае когда требуется перемена высоты заглубления, опять же необходимо будет открутить болты, исправить ситуацию, то есть поднять или опустить сам окучник, а затем зафиксировать все обратно. Окучники не принято размещать на передней навеске мини-трактора, поэтому закрепляются они сзади при помощи двойной сцепки.
Когда все проверено и отрегулировано, работу окучника стоит проверить на пустом участке, если что-то будет не в порядке, еще раз провести настройку
Во время тестового запуска важно отмечать как функционирование отдельных частей, так и всего механизма. Начав эксплуатацию окучника, следует исключить резкие развороты в конце каждой грядки
Поворачивать надо плавно на первой передаче мини-трактора. Если же крутой разворот все же необходимо произвести, то в этот момент сцепка с окучником должна оказаться приподнятой.
Когда мини-трактор необходимо довезти до места хранения либо до нового обрабатываемого участка, делать это предстоит исключительно в транспортном положении. В том случае когда транспортное средство вместе с окучником необходимо перевезти на большое расстояние по неудовлетворительным трассам, то делать это необходимо при помощи автотранспорта, частично разобрав сельскохозяйственное оборудование и зафиксировав его положение. Вообще, эксплуатация окучника для мини-трактора должна производиться в соответствии с инструкцией, прилагаемой к навесному устройству, с соблюдением требований безопасности.
После работы окучники обязательно очищаются от остатков растений, земли и грязи. Следует сразу же осмотреть оборудование и оценить, все ли в норме. При необходимости крепления сразу же подтягиваются. Длительно хранить окучник нужно в сухом помещении с необходимой защитой от возникающей влаги. Перед тем как перенести туда устройство, его следует почистить, насухо вытереть и промазать тонким слоем специальной смазки.
В защищенном помещении оборудование фиксируется в устойчивом положении, после чего при необходимости подкрашивается лакокрасочными материалами. Отдельно промываются барабаны с подшипниками, также высушиваются и обрабатываются подходящим средством.
Различные модели окучников
Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.
Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

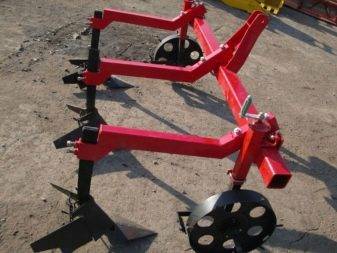

В продаже можно встретить несколько вариантов моделей этого инструмента.

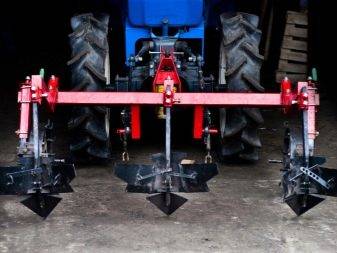

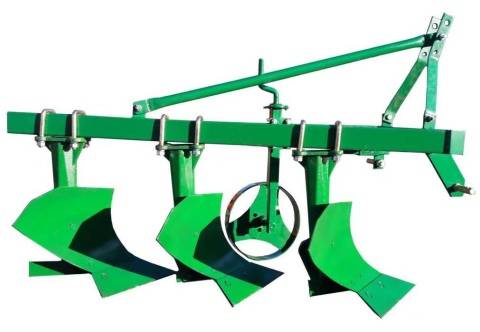

Вариант #1 – листерный окучник
Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.
Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг
Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.
Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

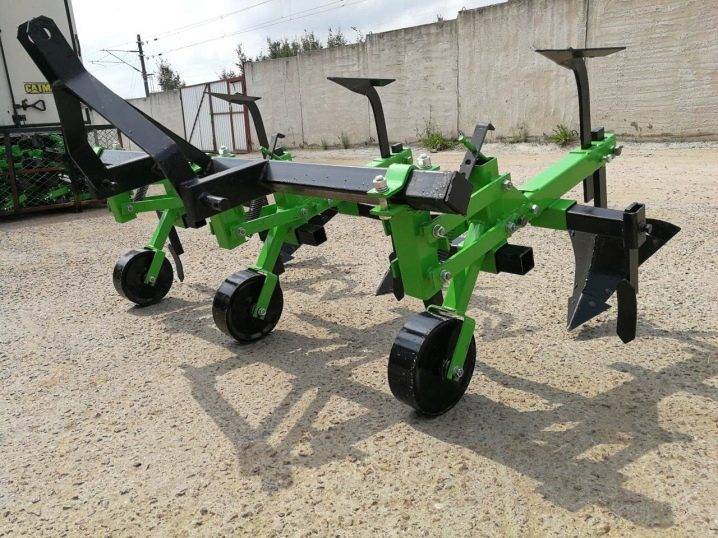

Вариант #2 – изделия с переменной шириной захвата
Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.
Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг
Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

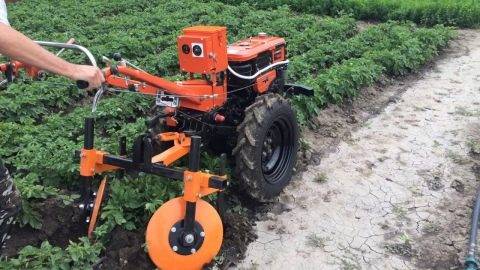

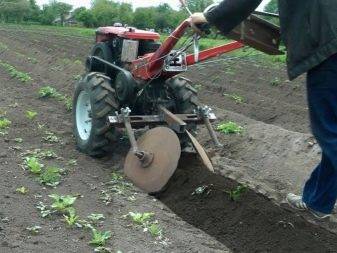

Вариант #3 – дисковые модели
Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше
Основными преимуществами дисковых окучников являются:
Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.
Вариант #4 – окучники пропеллерного типа
Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки
Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.
Наступило время провести первую подкормку тюльпанов 5 цветов, которые провоцируют головную боль: не стоит сажать их в большом количестве 5 цветов, похожих на ромашку, которые цветут все лето
Опрыскиватель и навозоразбрасыватель
Стоимость таких изделий будет зависеть от того, как владельцы подходят к изготовлению. Для сборки своими руками из подручных материалов будут нужны:
Трубы с распылителями крепятся к конструкции после завершения сварочных работ с участием рамы. Опрыскиватель соединяется с навеской минитрактора. Лучше сделать штангу с распылителем подвижной. Для этого автомобильную конструкцию соединяют с домкратом, он будет работать от гидравлической системы.
Самодельный опрыскиватель на минитрактор на видео:
Навозоразбрасыватели снабжаются колёсами. Их протектор должен быть достаточно мощным, чтобы избежать пробуксовки. Ленточный конвейер отвечает за подачу удобрений, привод от колёс прицепа приводит эту часть в движение. Регулировка и отключение часто проводятся вручную.
Как выбрать?
Выбор окучника зависит от его предназначения. Например, трехрядный вариант владельцу шести соток вряд ли подойдет, а в фермерском хозяйстве он станет незаменимым помощником при возделывании корнеплодов или ягодных культур. При выборе товара следует ориентироваться на комплектность. К примеру, дисковые типы окучников на раме нередко продаются без сцепки. При недосмотре за комплектацией придется отложить работы для того, чтобы купить или изготовить сцепку самостоятельно.
Понятно, что для бытового культиватора и для МТЗ эффективно использовать разные модели окучников.
На российских полях «прижились» многофункциональные польские модели. Они подходят для обработки больших площадей с небольшим уклоном. Для подсобных хозяйств стоит обзавестись универсальным механизмом, совместимым по параметрам с имеющимся или планируемым к приобретению мотоблоком или мотокультиватором.
Огородникам, обрабатывающим большие картофельные участки, подойдет активный двухрядный тип окучника. Вращающиеся лопасти справятся сразу с тремя задачами: разрыхлят в междурядьях землю, порубят сорняки, образуют холмики над плетями.
На современном рынке существует несколько разновидностей тракторных окучников.
Листерное оборудование для мини-трактора считается простейшей моделью. Работа с землей осуществляется, благодаря наличию пары соединенных и слегка раздвинутых крыльев. Тонкая стойка предотвращает возникновение перегрузки в те моменты, когда движущееся устройство погружается в почву
Важно упомянуть, что у листерного окучника отсутствует возможность регулировки захвата, то есть ширина междурядий должна соответствовать оборудованию, а не навес подстраиваться под имеющиеся грядки. Ширина захвата у устройства всегда фиксирована и колеблется от двадцати пяти до тридцати сантиметров
Этого промежутка порой не хватает для обработки крупных участков, что, безусловно, является недостатком данной разновидности.
Более удобной для эксплуатации считается модель, обладающая переменной шириной захвата, что говорит о возможности регулировки обрабатываемого пространства.
Стоит упомянуть, что многие умельцы делают такие навесные устройства самостоятельно из подручных средств, благо в интернете содержится большое количество подходящих чертежей и инструкций. Роль дисков обычно исполняют крышки от старых кастрюль без эмалированного покрытия. Диаметр окружностей в этих случаях варьируется от сорока до пятидесяти сантиметров, а краешки крышек обязательно затачиваются и, при необходимости, слегка выгибаются. Из труб и втулок собирается контур, на котором после закрепляются диски. Саму рамку также приходится снабжать колесами для перемещения.
Целесообразность процедуры
Дисковые окучники используют для очень важного агротехнического приёма – окучивания. Проведение данного мероприятия является обязательной процедурой при выращивании картофеля
Оно выполняет ряд важных задач:
При наличии нескольких рядков картошки на дачном участке необходимости в приобретении окучника, конечно же, нет, но если картофелем заняты довольно обширные площади, то без механизации данного процесса не обойтись.
как сажать картошку под окучник? | Автор топика: Анатолий
Руслан Посадите просто под солому, не копая и не окучивая, но после всходов постоянно подкладывайте пол куст прополотую траву
Валентин не совсем понятно что такое окучник
Никита под окучник, по другому никак.
Игорь Сделайте окучником борозды разложите картошины и золу а потом уж лопату в руки и закрывать борозды ПОлить еще надо
Принцип работы окучников
Окучник позволяет прокапывать борозду нужной глубины с отвалом чернозема по обе стороны.
По степени своей важности при обработке картофельных плантаций окучник занимает второе место после плуга. Конструкция его рабочего корпуса позволяет прокапывать борозду необходимой глубины с отвалом чернозема по обе стороны от нее
При посадке канавку необходимо делать больше, так как картофелю нужен толстый слой земли сверху. Затем равномерно укладываются клубни и рядок засыпается. Во время окучивания большое заглубление обеспечивать необязательно, что значительно уменьшает нагрузку на двигатель мотоблока.
Борьба с сорняками будет происходить как между рядками, так и по самому картофелю. Рабочие органы окучника, срезая землю в междурядном пространстве, одновременно выполнят его прополку, а земля, которую крылья-отвалы подадут на рядок, полностью засыпет сельхозкультуру и сорную растительность. Если для картофеля это только во благо, то для нежелательных растений — гарантированное уничтожение.
Важные моменты в работе
Устройства бывают и других видов, среди которых следует выделить окучник роторный, двухрядный окучник и т.д. Несмотря на то что двойной окучник позволяет обработать большую площадь, многие отдают предпочтение обычным однорядным, поскольку только они могут работать с легкими мотоблоками. Окучник однорядный хоть и позволяет окучивать только по одной грядке за проход, но имеет достоинство — можно осуществлять точную регулировку устройства.
Также окучить картофель в теории достаточно просто: следует присыпать основание куста мягкой и рыхлой землей. Это позволяет создать благоприятные условия для развития корнеплода, улучшает аэрацию, происходит уничтожение сорных растений. В процессе окучивания происходит перемещение земли с промежутков между грядками к основаниям кустов. Многие не знают, когда осуществлять окучивание и как правильно пользоваться окучниками с мотоблоками.
Более опытные люди рекомендуют производить окучивание примерно 4 раза за сезон. Это связано с тем, что клубень картошки (или другого корнеплода) способен к развитию только при глубине его залегания в 15-20 см. При этом процесс окучивания позволяет картофелю развиваться в разные стороны. Таким образом, процесс окучивания создает дополнительные возможности для развития корнеплодов, повышая урожайность и качество плода. При этом наиболее эффективно производить окучивание влажной почвы — после дождя, появления росы и т.д.
Категорически запрещено окучивать сухой землей — это может привести к гибели растения.
Первое окучивание производится практически сразу после всходов картофеля
Перед началом работы необходимо крайне внимательно отнестись к настройке блока: важно установить расстояние между дисками или ножами такое, чтобы не повредить растения, но при этом чтобы всходы не засыпало полностью землей. Высота горки должна покрывать основание стебля до листьев, что позволяет не погубить растение и дать возможность ему развиваться
Следующее окучивание производится при достижении ботвой высоты в 30 см.
В начале работы часто выявляется неправильная установка плугов окучника. Он либо глубоко зарывается в землю, либо, наоборот, идет практически по поверхности. Решить эту проблему просто — следует отрегулировать более точно.
Окучники на минитрактор устанавливаются аналогично установке на мотоблок. Однако следует помнить, что для работы с этими блоками ширина грядки не должна превышать расстояние между колесами трактора или мотоблока.
Еще одна деталь — у некоторых моделей окучников невозможно регулировать угол атаки, от которого зависит эффективность работы. Поэтому следует крайне внимательно отнестись к соединению мотоблока или трактора с приспособлением для окучивания и тщательно отрегулировать расстояние между дисками или ножами.
Важные советы и рекомендации
Приступая к изготовлению навесного оборудования и прочего инвентаря предназначенного для обработки земли, необходимо учитывать некоторые особенности производства изделий. Если вы собственноручно собрали и запустили культиватор или окучник, вам невозможно будет угадать, как он поведет себя на грунте, во время работы.
Особенно, если трактору, оборудованному самодельным изделием предстоит работать на разных грунтах. Таким образом, самодельный культиватор для Т 25 может оказаться слишком легким, поскольку собирался по схеме для модели Т 16, которая имеет двигатель меньшей мощности.
То же касается и такого оборудования, как самодельный культиватор на Т 40 – хоть этот трактор обладает большой мощностью, ставить на него оборудование большого размера не будет целесообразным.
В этом случае он сможет обработать больший участок, за короткое время, с тем же качеством исполнения роботы.
Зачем нужно окучивание
Некоторые садоводы обходятся при выращивании картофеля и без окучивания грядок. Однако, для того, чтобы вырастить по-настоящему хороший урожай крупных корнеплодов, окучивание проводить необходимо.
Эта процедура позволяет обеспечить корням растения лучший доступ воздуха, а также она способствует сохранению влаги. Кроме того, окучивание приводит к тому, что у растения начинают развиваться столоны (боковые побеги), в результате чего образуется больше клубней.
На видео – зачем нужно окучивание:
Конечно, можно окучить картофельные грядки и с помощью ручного инструмента, однако, этот способ подойдет, только если грядки небольшого размера. Для больших площадей необходимо использовать окучник, значительно ускоряющий и упрощающий процесс работы
Также стоит обратить своё внимание на то, для чего необходима картофелекопалка для мотоблока Нева, и какова её цена
Как сделать окучник для минитрактора своими руками?
Изготовить окучник на минитраткор своими руками достаточно просто. Выбор конструкции будет зависеть от условий труда и Ваших предпочтений. Освоив изготовление данного оборудования, Вы смело сможете самостоятельно изготовить почвофрезу на минитрактор.
Чаще всего самодельные окучники для минитракитора листерные и дисковые.
Чертежи и размеры листерного оборудования приведены на схемах ниже:
Порядок работы по изготовлению выглядит следующим образом:
Изготовление дискового окучника для картофеля на минитрактор производится по такому алгоритму:
Как альтернативный вариант, предлагаем Вам ознакомиться с видео, на котором показано изготовление и работу ручного листерного окучника:
Своими руками

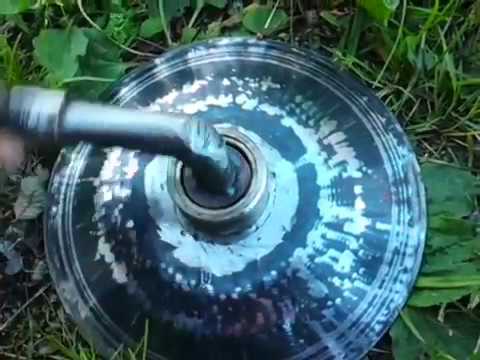

Самым важным исходным материалом для конструирования являются старые крышки для кастрюль. Здесь надо учесть тот факт, что указанное сырье должно быть выполнено из металла и не обладать эмалевым покрытием.
Оптимальный диаметр крышек составляет 40-50 сантиметров. Этого вполне достаточно, поскольку картофель погружает свои корнеплоды не очень глубоко — на 15-20 сантиметров.
Важным моментом в производстве указанных элементов является форма крышек. Если они прямые, необходимо немного загнуть их края. Сделать это можно посредством молотка.
Для того чтобы агрегат на ваш минитрактор получился максимально удобным, следует сконструировать специальную тележку. Именно она оптимизирует процесс перемещения лопастей фрезы, которая разрыхляет грунт.
С целью выполнения поставленной задачи применяются трубы и втулки. Далее агрегат на минитрактор оснащается колесами, которые крепятся к раме конструкции.
Для удобства сооружения агрегата можно предварительно набросать соответствующие чертежи, на которых будут четко проступать все детали проекта. Подобные чертежи может сделать каждый, кто хоть немного знаком с указанным процессом.
Стоит отметить, что самодельный агрегат не обязательно строить согласно с какими-то эстетическими нормами. Самое главное, чтобы ваш культиватор-окучник для минитрактора бесперебойно функционировал и максимально качественно исполнял свои прямые обязанности. Тогда и картофель на вашем огороде будет чувствовать себя достаточно комфортно, что позволит собрать богатый урожай.
Эксплуатация
Купили вы окучник на минитрактор либо создали его своими руками, необходимо знать, как правильно, а значит, безопасно эксплуатировать данное устройство. В первую очередь надо сказать, что окучник способен выполнять несколько сельскохозяйственных операций:
Важным достоинством агрегата является то, что его обладатель имеет возможность самостоятельно регулировать работу окучника в зависимости от условий и специфики процесса. К тому же, вес оборудования достаточно невелик, что позволяет легко устанавливать либо менять на нем специальные лапы. (Смотреть фото).
Еще одним важным плюсом указанного приспособления является простота его эксплуатации. Чтобы применять окучник, минитрактор не обязан обладать высоким показателем мощности, поскольку указанное оборудование относится к тяговому классу.
Вот так постепенно мы добрались до основных правил работы с окучником для картофеля.
регулировка деталей механизма;
По завершению рабочего процесса необходимо произвести тщательную очистку агрегата от грунта и остатков растительной массы. Внимательно следите за тем, чтобы оборудование было абсолютно чистым и сухим, прежде, чем отправите его на заслуженный отдых. Игнорирование данного правила приведет к нежелательным последствиям, которые могут помешать дальнейшей эксплуатации устройства.
В случае, когда планируется длительное хранение окучника, исключающее использование приспособления, все его рабочие поверхности должны быть обработаны солидолом. При необходимости привлечения аппарата к сельскохозяйственным мероприятиям указанную смазку требуется удалить.
В этом видео представлена информация о том, как соорудить описанное устройство в домашних условиях, потратив минимум времени и денежных средств.
Изготовление дискового окучника
В этом типе сельскохозяйственного оборудования основными рабочими органами являются диски. Их применение намного продуктивнее, так как достигается нужная точность и форма грядки. Конфигурация изделия такова, что практически полностью исключен риск повреждения клубней и стеблей растения.
Если нет возможности приобрести диски, изготовленные промышленным способом, то их можно сделать самостоятельно. Для этого используется листовая сталь толщиной 2 мм или широкие железные крышки от кастрюль.
Если будет иметь место несовпадение по форме, то окучник сойдет с ряда и порежет стебли растений.
Изготовляется дисковый окучник в такой последовательности:
По окончании механических работ и отладки окучнику придается товарный вид. Он полностью очищается от грязи, пыли и ржавчины. Подвижные части смазываются, а остальные поверхности окрашиваются акриловой краской.
Роторная косилка на минитрактор
Перед началом работы важно заранее позаботиться о материалах и инструментах. Допустимо использование всего, что есть под руками, потому проблемы не должны появиться
Допустимо использование всего, что есть под руками, потому проблемы не должны появиться. Подойдут:
Для сбора этой части хватит минимальных знаний техники, навыков по обращению со сварочными аппаратами.

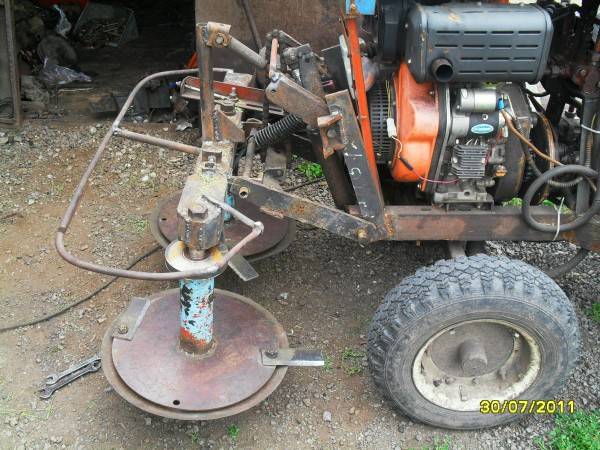

Любой тип роторных косилок содержит закреплённые на дисках ножи с кожухом для дополнительной защиты. Движение механизма начинается за счёт вала, отбирающего мощность.
Порядок работы будет следующим:
40-сантиметровые металлические уголки используются при разработке рам. При соединении допустимо применение обычных сварочных аппаратов. Режущие элементы можно собирать на основе ножей со старых тракторных косилок. Но без минимум 30-миллиметрового обрезания технике не хватит тяги.
Из металла в форме листов, имеющего общую толщину до 4 мм, вырезают два круга 390-миллиметрового диаметра.
На круги производят монтаж ножей
Важно, чтобы их вращение оставалось свободным после завершения работы. Растительность срезается потом только благодаря действию центробежных сил
Нижние диски на 450 мм диаметра берутся у старых лущильников. Обычно это нижняя часть.
Специальные валы – место крепления дисков с ножами. Элемент может опираться на трубу из металла 30-сантиметрового диаметра. Не обойтись без дополнительных подшипников. Монтаж одного выполняют на трубе, второй соединяют со сварным шкивом.
Диски с ножами крепятся на осевом валу. После этого шкивы и труба свариваются друг с другом. Самодельная косилка практически готова.
Сверху на завершающем этапе монтируют защитный кожух. 1150 мм – ширина обработки у роторных косилок.
Нижние диски можно закрепить непосредственно на раме, это упрощает конструкцию.
Изготовление самодельной роторной косилки на видео:
