Как сделать разварки самому правильно
Делаем разварки сами
Для начала определимся, что такое «разварки». Разварки — это стальной автомобильный диск с увеличенной шириной. Существует два способа увеличить ширину стального диска. Далее мы рассмотрим оба.
Разваривание диска методом «из двух штамповок». Соответственно, чтобы сделать одну разварку, нам понадобятся 2 стальных диска. Подготовка дисков. Желательно, чтобы они были ровные изначально. Идеально, если диски новые. Но чаще всего разварки изготавливаются из б/у дисков, так как использование новых значительно увеличивает конечную стоимость. Итак, у нас есть две штамповки (или 8, если говорить к комплекте). Первым делом нужно оценить их внешний вид и проверить насколько они ровные. Для этого зажимаем ступицу от автомобиля (на который вы делаете разварки) в тиски. Устанавливаем на нее диск и вращаем, фиксируя биение. Если нет отдельной ступицы, то можно одеть диск на ведущую ось автомобиля, включить первую передачу и оценить биение. Только в этом случае, чтобы авто не упало, нужно обязательно поставить подпорку вместо домкрата или «пирамидку», а под колеса положить кирпичи или бруски для предотвращения качения. Биение диска можно оценить двумя способами: на глаз (не точно, можно оценить только факт присутствия биения) и с помощью линейки. Линейкой можно измерить величину биения. Для этого прикладываем ее в двух плоскостях: горизонтальной и вертикальной (рис 1.) Если биение в пределах 1-2 мм — это нормально. Если более 2 мм в любой из плоскостей, то диск желательно прокатать на дископраве.
Далее из двух дисков выбираем более ровный, его будем использовать в качестве основы. Не лишним будет подписать его сразу, чтоб потом не запутаться, какие 4 из 8 служат основой. Второй диск будет ободом. После начинается резка. В идеале это делать на токарном станке. Но у кого нет такой возможности, можно отрезать и болгаркой. По своему опыту скажу, что редко у кого получается отрезать ровно с первого раза, но потом это не составит труда! Чтобы отрезать ровно, рисуем линию маркером или клеим толстый скотч (изоленту) и режем по краю скотча. Отрезаем наружный (маленький) обод от диска-основы как показано на рисунке 2. Второй диск режем, как как показано на рисунке 3. В итоге от второго диска остался внутренний обод, который будет наружным на диске-основе. Далее от него надо отрезать часть, которая осталась от диска рис. 4 Сделать это можно двумя способами: либо высверливаем дрелью точки сварки и сбиваем остальное зубилом, либо стачиваем болгаркой эти точки. После стыкуем две половинки будущей разварки (на глаз) и прихватывем тремя-четырьмя сварочными точками на равном расстоянии. Важно: не делать точки большими, чтобы потом можно было подправить центровку обода. Далее одеваем диск на ступицу и вращаем, оценивая биение. При необходимости подстукиваем молотком. После окончательно обвариваем диск. Чтобы диск не повело, варить начинаем с двух или трех равноудаленных точек на окружности распила. Варим от первой точки не сильно длинными стяжками (5-6см), потом переходим на вторую, на третью, и возвращаемся туда, где закончили на первой. И так далее, пока шов не замкнется в круг. Разварка готова! Да, не забудьте на новом широком ободе просверлить отверстие под сосок ( 11,5 мм)!
КАК СДЕЛАТЬ РАЗВАРКИ СВОИМИ РУКАМИ
Что такое разварки? Это диски увеличенной ширины. Машина на таких дисках смотрится более интересно и необычно. Разварки можно сделать из любого диска, чаще всего их делают из обычных заводских стальных штампованных дисков («штамповок»). Давайте разберемся как сделать такой диск.
Чтоб сделать один широкий диск, понадобятся:
— диск стандартный стальной(штампованный) – 2 штуки
— болгарка
— сварочный аппарат
— герметик шовный (не обязательно, об этом в самом конце статьи прочитайте)
Рассмотрим первый способ
Берем два обычных штампованных диска и отпиливаем болгаркой или на токарном станке по красной линии.
У второго диска убираем ненужные остатки болгаркой
Оставшуюся часть диска 1 одеваем на ступицу заднего моста, фиксируем гайками и надеваем вторую часть. Выравниваем второй обод относительно первого, устраняем биение, прихватываем сваркой в четырех точках в местах стыка.
Зеленым цветом обозначены места проваривания.

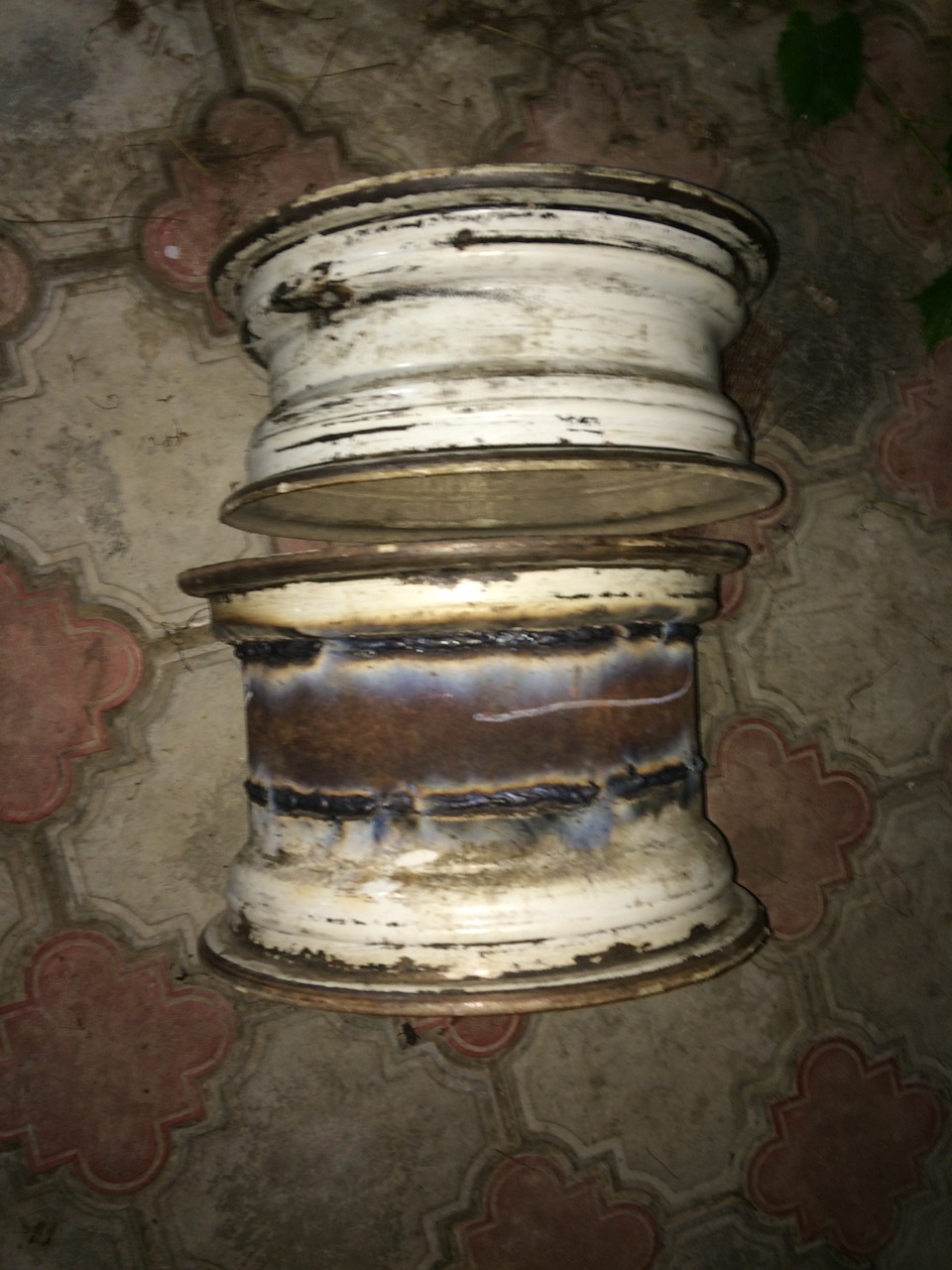

И вот что из этого вышло:
Для бескамерной установки нам просто необходимо герметизировать шов в середине диска. Это конечно стоит делать до покраски. Для этой цели нам подойдет Шовный герметик 3М. В качестве варианта, его можно развести Обезжиривателем.
Внимание! Именно обезжиривателем, а не растворителем или, боже упаси, Уайт-спиритом! Разведенным герметиком мазать швы. Подождать пока встанет, удалить лишнее(стаместка, наждачка и т.п.), и в покраску, чтоб не ржавело и радовало внешним видом.
Второй способ немного отличается от первого. Суть в том что распиливается один диск на две части, и в середину вваривается полоса металла. Этот способ намного экономичнее, ведь нам понадобиться всего один комплект дисков.
Разрезаем диск на 2 части как это показано на рисунке.
Ровно отрезаем полосу металла нужной ширины и гнем ее. Толщина металла на сколько помню 3мм. Гнуть можно как угодно, но лучше специальными роликами. Далее берем часть диска со ступицой и к ней прихватываем полосу сваркой. Ступичная часть хорошо придерживает полосу и задает ей правильное направление.

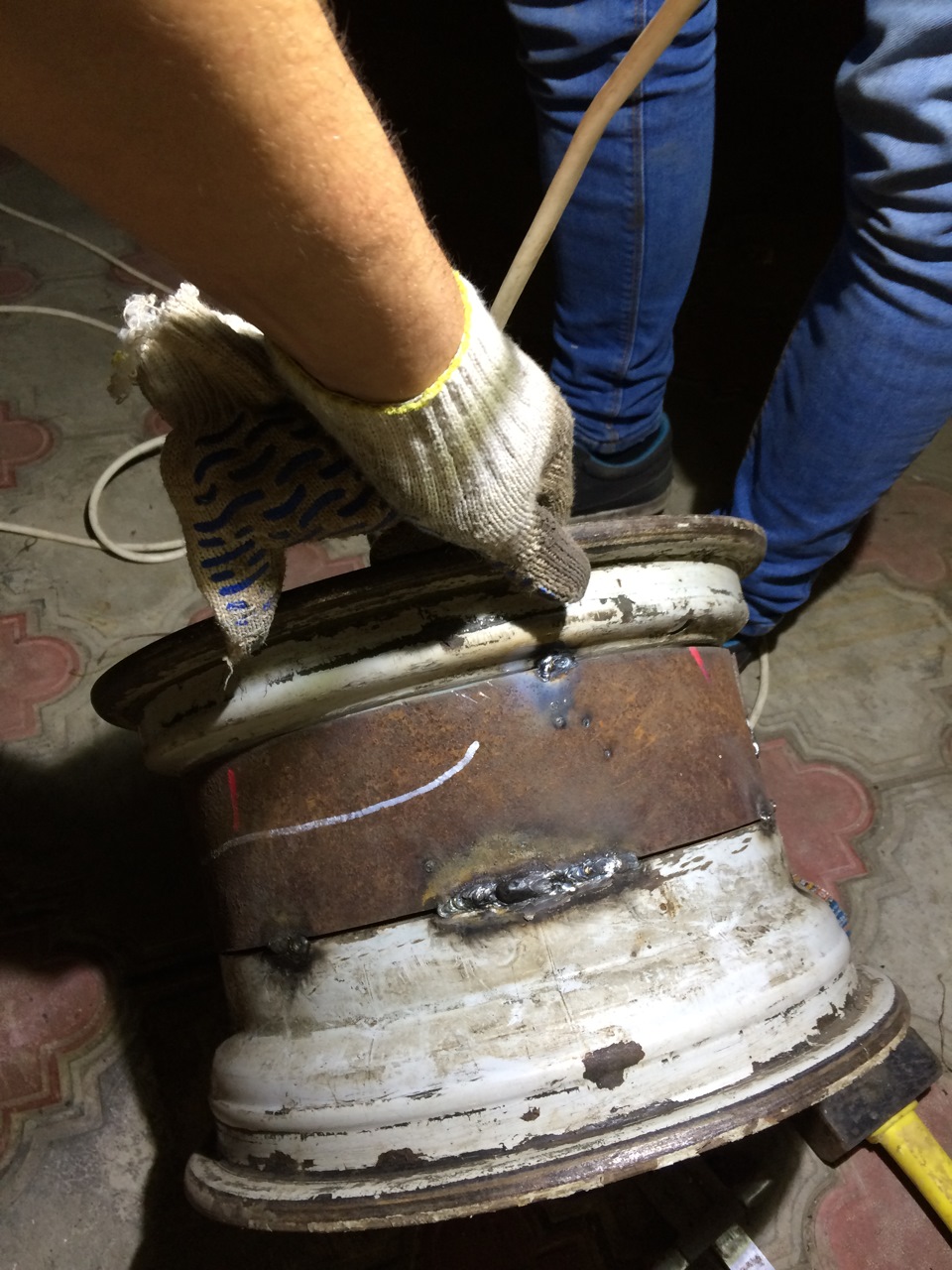

Далее прихватываем полосу к второй части диска. И провариваем все швы, стараясь сделать так чтоб диск не повело. Хорошо если есть возможность автоматической сварки вращающейся детали — так все гораздо прочнее и предсказуемей.
Зачищаем швы — проверяем что все держится. Хорошо если у вас есть токарный станок чтобы зачистить шов на полке диска в том месте где он будет потом радовать глаз. Это к тому же поможет подправить геометрию диска если она немного нарушилась (а это очень вероятно). Даже если все сделано аккуратно — до покраски желательно получившиеся диски прокатать, чтобы быть уверенным в их геометрии. Наши разварки порадовали качеством и не смотря на кажущийся не очень ровным обод (диски то были б/у) показали минимальное биение.
Далее отправляем диски в покраску. Наши были отпескоструены и покрашены порошковой краской. На той стороне диска что обычно скрыта от глаз шиной было решено оставить усиление шва сварки (т.е. сам шов). На лицевой стороне шов был сточен. Диски собрали без камер и они отлично держат давление, о том как одеть резину на разварки можно прочитать перейдя по ссылке.
Справедливости ради я отмечу, что метод этот универсальный во всех смыслах. Я предположил тут с самого начала, что чаще всего всем надо разваривать диск наружу, чтобы получилась полка и специфичный вид. Но нужды и идеи бывают разные. Разварить диск можно и в другую сторону.
С тестовой разваркой у нас так и получилось. Мы этому были не очень рады в тот момент, но зато теперь можем тут показать вот эти фотки. Швы дополнительно не обработаны и их хорошо видно.
Если включить капельку фантазии — совсем не трудно догадаться, что можно разваривать диск в обе стороны сразу.
А это видео для тех кто думает что разварки не надёжное изделие!
Всем спасибо за внимание! Материалы статьи были позаимствованы здесь!
Разварки на ВАЗ своими руками
Привет всем! Сегодня хочу поделиться своим опытом изготовления разварок на ВАЗ своими руками.
Девизом сей записи можно считать слова: «дело было в автосервисе, делать было нечего». Вот и решил заморочиться и создать разварки из восьми R13 дисков.
По уже сложившейся моей традиции привожу список необходимого материала для изготовления разварок на ВАЗ своими руками.
Инструмент:
1 — Болгарка + обязательно защитные очки (!)
2 — Дрель
3 — Сварочный аппарат
4 — Ступица заднего колеса\оправка\токарный станок\специально изготовленная приспособа
5 — Очень прямые руки из того места
Расходники:
1 — Отрезные круги (1,2 мм)
2 — Электроды
3 — Сверло 11,5 мм по металлу
4 — Круг для грубой шлифовки
5 — Краска (+краскопульт — по желанию)
6 — Молоток, зубило, минусовая прочная отвертка
7 — Диски колесные штампованные (более-менее ровные)
8 — Вагон терпения
Прежде чем начать, скажу сразу — хоть со стороны все выглядит предельно просто, не стоит даже начинать без чего-либо, описанного в списках выше. В дополнение также скажу: из полос разварки делать не делал, не делаю и делать не буду — дорого, муторно и менее надежно.
Вот такая гора дисков нам понадобится для работы:
1 — Подготавливаем основу.
Закрепляем диск — основу и отрезаем ненужный кусок металла, чтобы осталась только основа. Пилим очень аккуратно, чтобы не зацепить саму основу.
Перед тем, как отрезать данный кусок металла с диска — его нужно хорошенько закрепить. Я закреплял на балансировочном станке. Простые смертные могут закрепить на задней ступице авто — разницы особой нет. Единственное — пилить на балансировочнике удобнее) Вот фото уже подготовленной основы для разварки.
2 — Отпиливаем полки от «доноров»
Здесь все похоже на предыдущую операцию. Разрез производим в том же месте, что и у основы!
Только пилить донорский диск нужно насквозь — чтобы осталась только полка. Основу диска (с отверстиями под болты) можно выкинуть.
3 — Удаляем излишки металла с полки.
Это самый, пожалуй, важный пункт.
Самое простое — высверлить точечную сварку (на четвертом фото очень хорошо видны эти злополучные точки). Но для меня это не вариант — потом отверстия придется заваривать\зачищать\снова заваривать.
Другой способ — стачивать тот самый лишний металл болгаркой с шлифовальным кругом по местам самой точечной сварки. Довольно-таки муторно и сложно, но что делать…
Получим примерно следующее: три точки-три запила. Но на диске у нас четыре группы по три точки => итого имеем 12 точек, уфффь! На разных дисках, кстати, количество точек может отличаться, но не сильно.
Далее — зубилом, либо толстой минусовой отверткой сшибаем лишний пропиленный болгаркой металл. Главное — не выдрать точечную сварку с корнями. Иначе придется заваривать дыру)
Вот так выглядит наша полка изнутри. На сильные борозды можно не обращать внимание: они будут исправлены сваркой, но их можно немножко подшлифовать для самоуспокоения.
После того, как основы подготовлены, а полки избавлены от лишнего металла — соединяем их воедино.
4 — Центруем — прижимаем — привариваем нашу основу и полку.
Примеряем, центруем. прижимаем. Берем сварочный аппарат, электроды я использовал 3 мм и привариваем полку к основе. Важно: прихватывать нужно в четырех диаметрально-противоположных местах! Иначе диск поведет и ничего хорошего из задуманного не выйдет. Провариваем диск изнутри и снаружи — здесь советов дать не могу, все итак вроде понятно. После сварочных работ не забываем просверлить сверлом на 11,5 мм отверстие для вентиля!
В итоге получим примерно следующее:
Разварки получаются примерно 7,5J. Сравните сами:
5 — Герметизируем шов и красим наши разварки
Шов спокойно герметизируется шовным герметиком. Да и вообще, если нормально проваривать — герметизация в принципе не понадобится. Либо понадобится, но в маленьких количествах.
Далее — придаем эстетический внешний вид наших разварок. Процесс покраски достаточно прост. Подготавливаем поверхность — шкурим, грунтуем, красим. Лично мне нравится белый цвет, но можно и в 2-3 разных ядовито-кислотных покрасить, кому что нравится.
6 — Надевание резины на разварки ВАЗ
После всех манипуляций с краскопультом и последующей сушкой пора бы и приступить к самому интересному — натягиванию резины на наши разварки и установку оных на авто. Скажу сразу — натягивал в одного и без взрыва. Как? Вот так! 🙂
Забортовываем, как на обычный колесный диск. Единственное — пристально следим, чтобы не порвало резину. Потому что такое возможно с вероятностью процентов в 60. Внимание и терпение — наши лучшие друзья. Далее, для надежности, промазываем борта герметиком. В итоге имеем следующее:
Теперь о том, как я натягивал и накачивал резину на разварки.
Первое — зажимаем диск на разбортовочнике и натягиваем резину к верхнему (наружному) борту разварки. Как только резина села — снимаем почти готовое колесо со станка.
Второе — кладем разварку с почти одетой резиной на пол. Подключаем шланг для подкачки к соску. Давим на резину со всех сторон, подавая при этом воздух. Под моим весом внутренний борт покрышки довольно-таки плотно прижался к внутреннему ободу разварки и колесо нормально накачалось без всяких там взрывов.
Ну и самое трепетное и долгожданное — домкратим тачку и быстренько меняем колеса.
Пара слов о косяках.
Я говорю не про маленькие ошибки, а про неисправимые косяки, которые могут возникнуть в процессе резки\сварки и про последствия оных.
Самое важное — во время резки быть предельно аккуратным. Потому что даже новые диски не являются идеально ровными и может случиться непредвиденный запил с последующим разлетом отрезного круга и, в лучшем случае, дело закончится испугом\ссадиной. Также, если основа будет где-то пропилена до критичного состояния (сквозная дыра\щель), если полка будет отрезана неровно, если основа\полка будут плохо отцентрованы, если режимы для сварки будут выбраны неверно (пережог\недожог и т.п.), то получим очень плохой и корявенький результат, который можно будет только выбросить или сдать на металл.
В остальных случаях, без косяков, все получится должным образом и вполне себе круто и четко.
Итоги: плюсы и минусы разварок на ВАЗ.
Минусы:
1 — Сравнительно дорого и трудозатратно
2 — Если у сварщика руки из ж(_о_), существует вероятность поломки диска — хотя о таких случаях я не слышал, но упомянуть, думаю, стоит.
3 — Нужно раскатывать арки, либо делать отрицательный развал. Потому что на заниженной тачке на разварках ездить нереально.
4 — Довольно-таки сложный шиномонтаж (для тех, кто ни разу не надевал резину на разварки)
Плюсы:
1 — Придает четкий внешний вид машине
2 — Кто знает, что такое разварки — оценит. Кто не знает — тоже очень сильно удивится
3 — Неплохая альтернатива хорошему литью
4 — Возможность установки бескамерной резины (если, опять же, шов загерметизирован нормально)
5 — Поведение машины становится получше: на поворотах держится ровнее, в колею сама не прыгает)
6 — Балансируются колеса нормально. В среднем, по 10-15 грамм грузов на колесо.
Как мы видим — сколько минусов, столько и плюсов. Поэтому, каждый решает сам для себя — нужны ему разварки или нет. Так или иначе, изготовление разварок на ВАЗ — один из многих приятных способов провести время)
Ну и в завершение… вид разварок на автомобиле:
Вот, в принципе, и все на тему разварок.
Всем спасибо за внимание! Очень надеюсь, что данные записи будут вам полезны.
Думаю, разжевал все плотно и по полочкам. Если остались вопросы — welcome.
Не забываем про волшебные кнопочки «нравится\поделиться» — вам не сложно, мне приятно)
Всем бобра и ровных дорог!
Разварки своими руками
Сделали разварки наконец-то.Сразу скажу огромной спасибо моим друзьям Артему, который заваривал мне все это дело и обеспечил болгарками, дисками и самое главное металлом для пластин, и Денису, который помогал все это дело бить кувалдой, пинать заготовки, матюхаться на весь гараж и пыхтеть изгибая пластину, и позже натягивая резину на диск, без них эта ебо**я с дисками была бы намного дольше и дороже.
Так как не было у нас ни балансировочного станка, ни трубогиба, то пришлось немного повозиться. Вырезали болгаркой пластину шириной в 85 мм и в длину обрезаем до 98 см (потом еще придется подрезать на 2-4 см в зависимости от ситуации), болгаркой и человеческими руками из металлического листа железа в 3 мм. Диск разрезали на машине, поддомкратив заднюю ось и включив 2 передачу.На один диск уходило 3 маленьких круга в 125 мм или одна треть большого круга на большой болгарки. Сразу даю напутствие, когда режете диск на пополам на машине, не отрывайте болгарку от диска, разрезайте одним разом и равным нажатием, не прилагая большого усилия на диск, тогда разрез будет идеально ровный без отклонений и заусенцев.НО так как нам нужен ровный диск, то нам нужно промерить каждую половина диска штангенциркулем и саму пластину и убедиться, чтобы на каждой детали не было отклонений в ширине больше чем на 1 мм, тогда он будет более менее ровный и похож на заводской.Выбираем наименьшую ширину каждой половины диска, а остальную часть шлифуем болгаркой до этой ширины.
Если обод будет чуть-чуть гулять восьмеркой, то это норма (в пределах разумного) на езде это не отразиться и если вы посмотрите на стандартный диск, то поймете, что он тоже не идеально ровный. Конечно можно заказать идеально ровную пластину с завода, но это деньги да и плюс нужно искать место, от куда это возможно будет сделать.
Как только прихватили начало пластины на большую часть диск, то начинаем гнуть ее рукой и пыхтеть, а другой человек сваркой прихватывает стыки диска и пластины и так до конца. Если вы гнете пластину руками как я (чего бы я не советовал), то она будет согнута и загнута слегка во внутрь, из-за чего вам придется на глаз херачить молотком изнутри, придавая ей больший диаметр, ну а дальше, примерно подогнав все это дело, ставили второе внешнее кольцо диска и на глаз ставите одну точку.

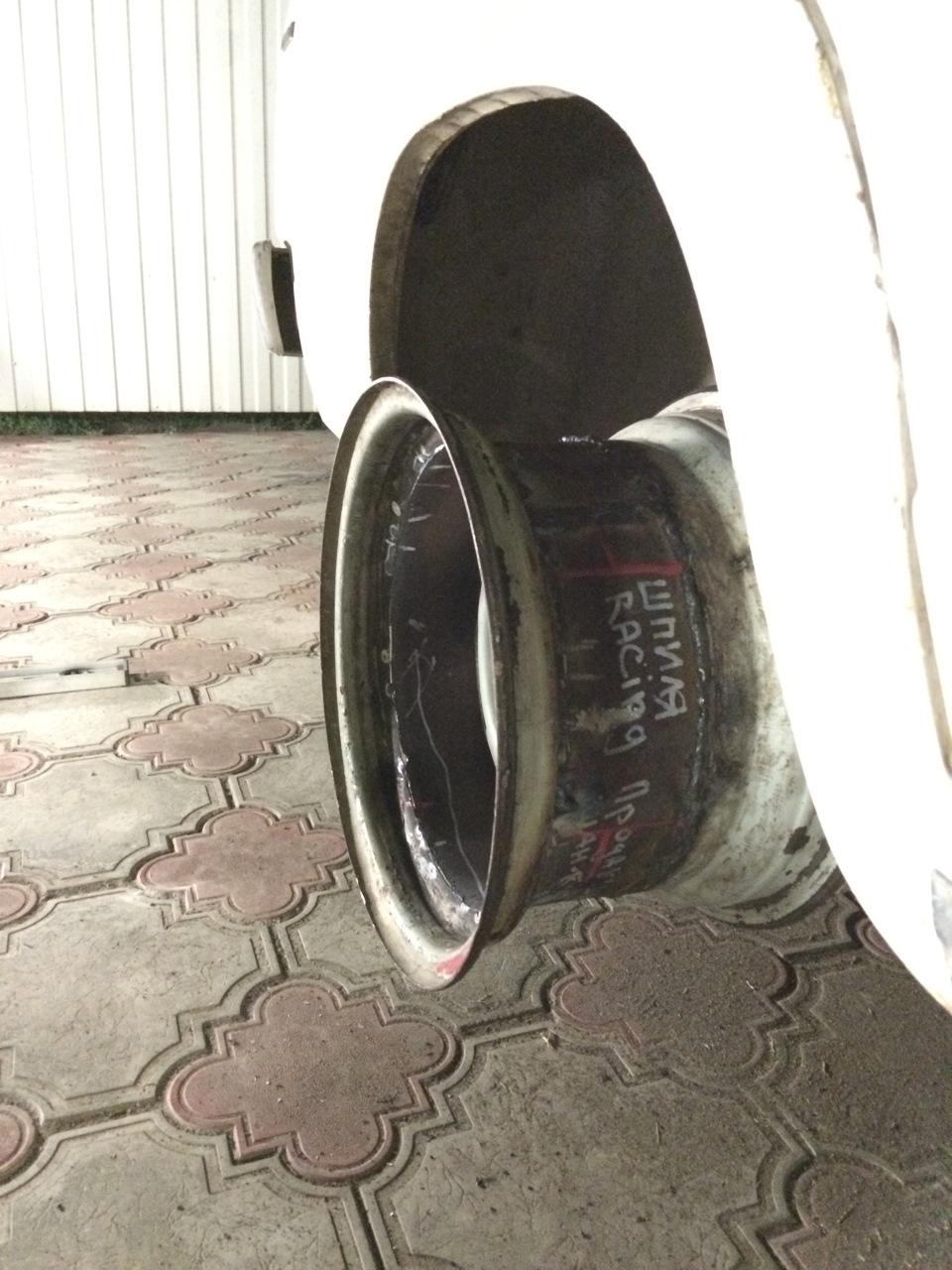

Потом все это дело ставите на машину, включаете 1 передачу (или 2) и смотрите как крутиться 2 крайних точки диска, а именно два обода, именно они нам важны, так как на них садиться и упирается резина, внутри как и сама пластина может быть вся кривая, но обод должен быть ровно приварен. Для этого (оооочень зае…но) нужно мерить каждую сторону уровнем и выравнивать их, после, попытки примерно с 3, вы найдете баланс в ободах и опять прихватите точками, чтобы не повело.
Ну после финишной проверки, обвариваем диск, может так получиться что щели будут доходить до 8 мм между пластиной и верхним диском (все из-за того, что пластину гнули рукой и она получается элипсно-подобной) и счищаем болгаркой сварной шов, смотрим где недоварили и еще раз обвариваем. После чего финишно зачищаем швы изнутри. Снаружи в идеале сварки быть не должно и она туда даже не вылезет, так что там можно смело пескоструить (или как я шкурить на машине ) и красить. Если же есть косячки на месте стыка пластин, то все исправит автомобильная шпаклевка.
Как сделать разварки дисков своими руками
Многие автовладельцы стараются придать своему автомобилю некой индивидуальности, чтобы выделить его из общего потока. При этом на какие только ухищрения они не идут, начиная от банальных наклеек на стекла и кузов, и заканчивая достаточно серьезными переработками кузова и внешних элементов.
Что такое разварки?
Последнее время популярным стал еще один тюнинг авто, касающийся не кузова, а колес, в процессе которого самодельно меняют геометрию колесного диска, что позволяет устанавливать на авто шины увеличенной ширины. Такие переделки дисков называют «разварками».
Примечательно, что какой-либо пользы от таких переделок практически нет. Но поскольку установка разварок позволяет хоть немного выделить авто, то такой тюнинг сейчас пользуется достаточно неплохим спросом.
Конечно, можно просто купить диски увеличенной ширины, но стоят они дорого, и далеко не на все модели можно их подобрать. А вот доработка диска доступна для любого авто, даже старого «Москвича».
Суть метода изготовления разварок сводится всего лишь к разрезанию диска и установки вставки между полученными половинами.
Технологий изготовления разварок несколько и далее мы рассмотрим самые распространенные из них.
Достоинства и недостатки
Но вначале укажем, что дают установленные на автомобиль колеса увеличенной ширины.
Из положительных качеств от их использования отмечается:
На этом все положительные качества от установки разварок на авто закончились.
А вот недостатков у такого тюнинга больше:
Сюда также можно отнести сложность поиска шин увеличенной ширины, ведь стандартные на такой диск уже не сядут.
Да и внесение изменений в конструкцию самого диска обязательно скажется на его прочностных показателях. И как бы качественно разварки не были сделаны, все же безопасными их считать нельзя.
Ну и напоследок хоть и пустяковый, но все-таки недостаток. Автомобиль с установленными разварками придется намного чаще мыть, поскольку край колес будет выступать за крылья.
Из-за этого въезд даже в небольшую лужу будет сопровождаться обильным забрызгиванием боков авто.
Поэтому перед тем, как приступить к изготовлению разварок, следует хорошо все обдумать, ведь сделать уникальным авто можно и другими способами.
Для тех же, кто решился оснастить свою машину такими дисками, потребуется не так уж и много.
«Донорами» для создания разварок выступают обычные стальные штампованные диски. Литые для этого не подойдут, поскольку материал их изготовления очень плохо поддается сварке, да и вообще какое-либо вмешательство в их конструкцию чревато серьезными последствиями.
Стальные же диски – недорогие, с ними легко работать, и они хорошо свариваются, а без сварочных работ их не создать.
Сначала пройдемся по конструкции самого штампованного диска. Состоит он из самого диска (с центральным и крепежными отверстиями) и обода с бортами, на которые садится шина. При этом обод садится на диск и приваривается к нему.
Существует два основных способа сделать разварку – из двух дисков (более простой, но затратный) или с помощью вставки. Причем второй метод может отличаться по способу исполнения.
Поэтому рассмотрим каждый из них более подробно, причем на примере конкретных автомобилей.
Разварка из двух дисков
Первым будет автомобиль ВАЗ-2108. Вообще, описанная технология подойдет практически для любого авто семейства ВАЗ, поскольку конструктивно диски у них практически не различаются.
Далее буде описано, как сделать разварку из двух дисков.
Особенность проведения всех работ заключается в том, чтобы сделать все разрезы максимально ровными. Касается это не только разварок, полученных этим методом, а вообще всех.
Для разрезания лучше всего воспользоваться токарным станком, где есть возможность ровно закрепить диск. Но возможность воспользоваться таким оборудованием есть далеко не у всех, поэтому для изготовления необходимого изделия в гаражных условиях потребуются:
Чтобы максимально ровно сделать разрез, лучше из ступицы (подойдет любая, главное, чтобы колесный диск сел ровно и можно было его закрепить), сделать приспособление. Суть его – вал, на который надета ступица с подшипниками.
Этот вал закрепляется на станине (столе, ровном полу), причем положение вала должно быть строго горизонтальным. То есть, нужно установить приспособление так, чтобы диск стоял без перекоса.
Также для удобства работы можно из подручных средств изготовить держатель для «Болгарки», и закрепить его на той же станине, что и вал со ступицей. Причем держатель должен обеспечивать возможность перемещаться «Болгарке».
Есть и другой способ.
Подготовив инструмент и приспособления, приступаем к работе:
Остается только покрасить диск, посадить на него резину, отбалансировать колесо и установить на авто.
Описанный метод неудобен тем, что на изготовление одной разварки нужно два диска, что несколько повышает затраты, зато он прост в выполнении и что немаловажно – сварочный шов только один.
Разварка с проставкой
Второй метод, не требует такого количества дисков, достаточно одного комплекта. Но в плане выполнения он сложнее.
Рассмотрим его на примере автомобиля ВАЗ-1111 «Ока».
Особенность этого авто в том, что на нем используются колеса диаметром на 12 дюймов.
Описанный ниже метод сводится к использованию проставки. Из инструментов, кроме описанных выше дополнительно потребуется еще наличие прокатного станка и 4 ровных полос листового металла толщиной 3 мм, шириной 50-60 мм и длиной не менее 1,5 м.
Разварки по этому способу делаются так:
Разварки с проставкой, второй способ
Последний способ изготовления разварки идентичен методу с проставкой. Единственное отличие – это место разреза. Примером в этом случае выступит автомобиль УАЗ.
Суть работы – та же, что и у «Оки». Подготавливаем диск и разрезаем его, но не в месте соединения диска с ободом, а на изгибе бортовины обода. На фото видно, где сделан разрез:
А далее все идентично, подготавливаем металлические полосы, изгибаем их на прокатном стане, прикладываем кольцо, центрируем, «прихватываем». После проверки центровки обвариваем стык по окружности. Остается только полученный диск покрасить, надеть резину, отбалансировать.
Готовый диск выглядит так:
Напоследок отметим, что все работы – это внесение изменений в конструкцию диска. В заводских условиях изделия проходят проверку на прочность, и только после этого они попадают на рынок. А вот делая разварки в гаражных условиях, никто гарантий по безопасности не даст.
Поэтому, если у вас нет достаточных навыков в проведении сварочных работ, лучше самостоятельно диск не варить, а обратиться за помощью к опытному сварщику.
Как самому сделать широкие диски — видео.
