Как сделать развертку в ревите
Надстройка «Развертка стен помещения»
Для выбранного помещения создаются виды развертки стен для каждого участка стены. К выбору доступны все помещения в проекте, все помещения на уровне (плане) либо отдельно взятое помещение. Создаваемые виды именуются в соответствии с именем и номером помещением, а так же номером угла, промаркированном на плане.
Надстройка распространяется бесплатно с правом использования в коммерческих целях. Ответственности за работу надстройки компания правообладатель не несет. Риски использования надстройки пользователи берут на себя.
Для выбранного помещения создаются виды развертки стен для каждого участка стены. Для выбора доступны все помещения в проекте, все помещения на уровне (плане) либо отдельно взятое помещение. Создаваемые виды именуются в соответствии с именем и номером помещением, а так же номером угла, промаркированном на плане.
Для работы надстройки требуется Revit версии 2016 и выше, а так же в проекте должна быть загружена марка угла помещения.
[Урок Revit] Развертка стен
Рекомендуемые каналы
Спасибо! Поделитесь с друзьями!
Вам не понравилось видео. Спасибо за то что поделились своим мнением!
Пройдите базовый видеокурс по Revit: https://autocad-specialist.ru/free/kurs-revit.html
Наш канал на YouTube регулярно выпускает самые качественные и актуальные уроки по CAD, BIM и CG.
Мы обучаем профессиональному использованию софта: AutoCAD, Revit, 3ds Max, ARCHICAD, Lumion, Inventor.
Подпишитесь на наш YouTube-канал https://www.youtube.com/c/АлексейМеркуловПМВ?sub_confirmation=1
[Урок Revit] Развертка стен
Мы научимся быстро создавать развертки комнат по стенам (со стилизацией).
Информационное моделирование в Revit: https://autocad-specialist.ru/kurs-revit/
Конструкции железобетонные в Revit: https://autocad-specialist.ru/kurs-konstruktiv-v-revit/
Проектирование и визуализация интерьера в Revit+3ds Max: https://autocad-specialist.ru/kurs-revit-interior/
Больше курсов тут: https://autocad-specialist.ru/katalog-kursov.html
«ШКОЛА ПРОЕКТИРОВАНИЯ МОДЕЛИНГА И ВИЗУАЛИЗАЦИИ»
Revit
Не удалось извлечь оглавление
Разрешить вырезание геометрии
Инструмент «Разрешить вырезание геометрии» позволяет выбирать геометрию, в которой будут вырезаться полости независимо от времени ее создания.
При создании полости она влияет только на существующую геометрию. В этом случае инструмент «Разрешить вырезание геометрии» позволяет использовать полость для вырезания тел, созданных после полости.
Как правило, геометрия вырезается с полостями. Однако некоторые модели можно вырезать с телами. К этим моделям относятся концептуальные формы и экземпляры семейств моделей. См. раздел Вырезание геометрии с помощью объемной формы
Вырезание системных семейств, а также семейств узлов и профилей с телами невозможно.
Вырезание геометрии с полостями
Форма курсора при этом изменяется.
Revit вырезает выбранную геометрию.
Вырезание с полостями в семействах при загрузке
Объекты могут быть вырезаны в проекте при загрузке семейства с неприсоединенными полостями.
К вырезаемым объектам относятся стены, перекрытия, крыши, потолки и несущие каркасы, несущие колонны, фундаменты несущих конструкций, шкафы, мебель, специальное оборудование и обобщенные модели.
Например, при размещении в проекте раковины полость, определенную как часть семейства раковин, можно использовать для вырезания поверхности стойки. При размещении в проекте утопленного осветительного прибора полость, определенную как часть семейства осветительных приборов, можно использовать для вырезания поверхности монтажа.
Вырезания в проекте объектов с помощью полостей, включенных в семейство
Revit
Не удалось извлечь оглавление
Создание формы выдавливания
Создайте 3D тело путем выдавливания 2D профиля.
Для получения дополнительной информации об использовании элементов выдавливания в семействах см. раздел Зависимость геометрии семейства.
Элемент выдавливания представляет собой самую простую создаваемую форму. Создайте 2D профиль формы на рабочей плоскости, затем выполните выдавливание этого профиля перпендикулярно плоскости, на которой он нарисован.
Пример бетонного блока фундамента, построенного путем выдавливания шестиугольника
Перед выдавливанием формы можно задать начальную и конечную точки для увеличения или уменьшения глубины формы. По умолчанию используется начальная точка выдавливания 0. Рабочая плоскость не обязательно должна быть начальной или конечной точкой выдавливания: она используется для построения эскиза, а также для задания направления выдавливания.
Далее описан общий способ создания элемента выдавливания. Реальные процедуры в некоторых деталях могут варьироваться.
Создание объемного или полого элемента выдавливания
Это соответствует значению параметра «Конец выдавливания».
Revit завершает построение элемента выдавливания и переходит на вид, на котором началось его построение.
Revit
Не удалось извлечь оглавление
Создание формы вращения
Для создания 3D тела выполните вращение 2D профиля вокруг оси.
Для получения дополнительной информации об использовании элементов вращения в семействах см. раздел Создание геометрии семейства.
Повороты
Элемент вращения представляет собой объект, создаваемый вращением формы вокруг оси. При этом вращаемая форма может совершать как полный, так и неполный оборот вокруг оси. Если осью вращения является одна из линий контура, то в результате получается сплошное объемное тело.
Видеоролик: «Создание вращения»

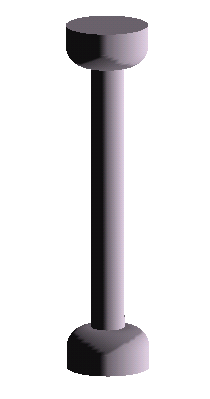

Пример такой геометрии вращения
Если ось вращения находится на расстоянии от замкнутого контура, то в результате получается объемная геометрия с отверстием по центру.
Пример такой геометрии вращения
Элементы вращения используются для создания геометрии таких семейств, как например ручек дверей и предметов мебели, колонн и куполообразных люков.
Ниже описана общая процедура построения объемной геометрии с использованием элемента вращения. Реальные процедуры в некоторых деталях могут варьироваться.
Создание твердотельного или полого элемента вращения
