После «обновления» гаража мне предстояло решить следующий задачи:
а) удалить оставшиеся очаги коррозии на автомобиле;
б) очистить салон от родной шумовиброизоляции и подготовить поверхность к покраске;
в) улучшить качество воздуха в гараже.
Речь сегодня пойдет о последнем пункте. Точнее об одном из его этапов.
Изготовление ресивера для компрессора.
Для этого нам понадобиться:

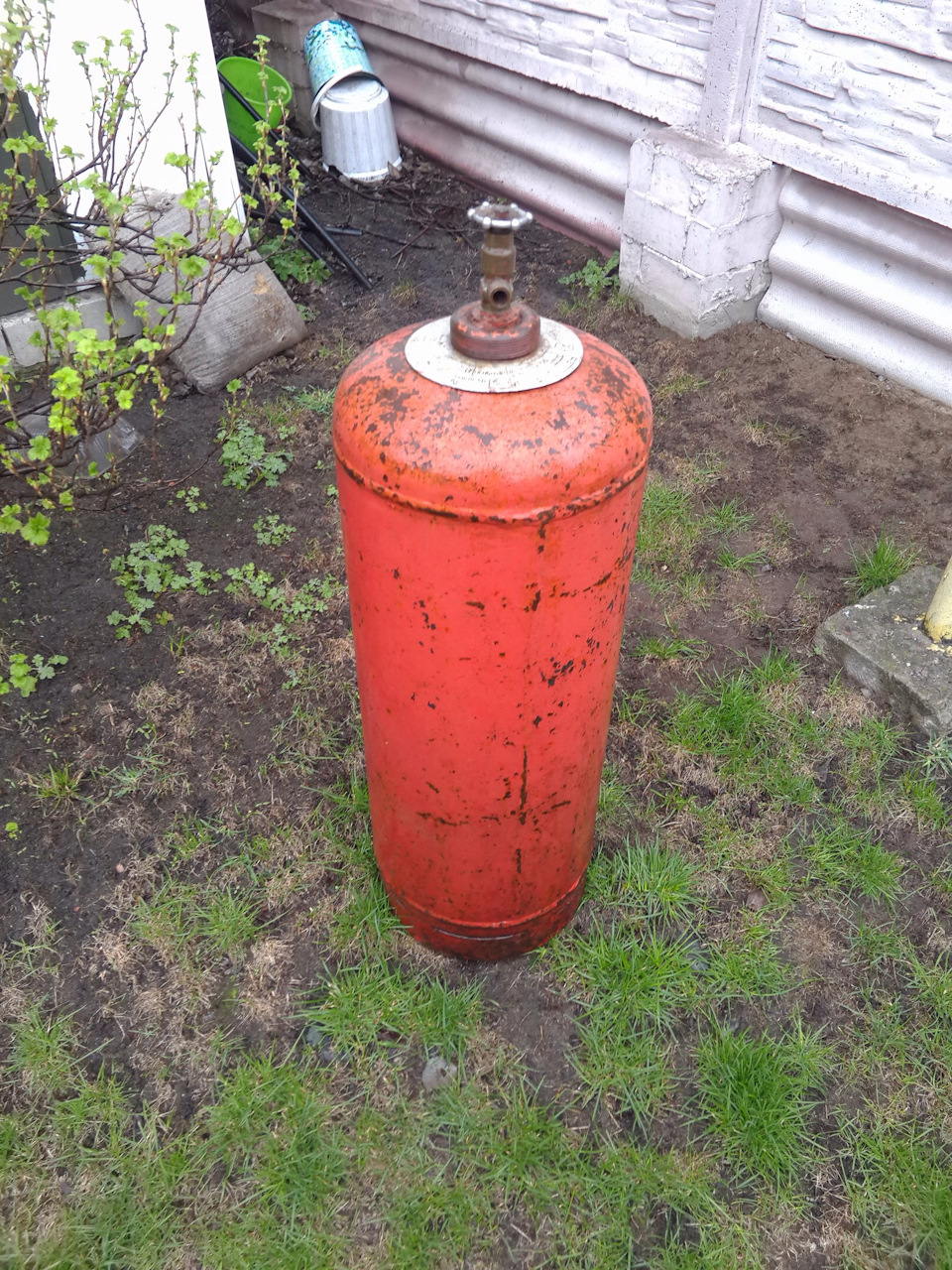

1. Газовый баллон — 2 шт. (Купить можно по 300 рублей в пунктах приема металлолома);
2. Металлический профиль — 141 см. (Найден дома, 0 р.);
3. Лепестковые круги — 2 шт. (Р80, по 65 р.)
4. Круг фиберный — 1 шт. (350 р.);
5. Грунт-эмаль по ржавчине — 1 л. (220 р.);
6. Шаровый кран — 2 шт. (М-F, резьба 1/2, найден дома, 0 р.);
7. Шланг — 2 м. (12 мм внутренний диаметр, 140р./м);
8. Штуцер под шланг, елочка — 2 шт. (12мм, резьба 1/2, F, по 40 р.);
9. Переходники 1/2 M-M — 3 шт. (по 30 р.);
10. И др.
Все работы заняли у меня 2 дня (суббота-воскресенье).
Теперь по порядку. Цель — сварить два баллона между собой, приварить вход воздуха и сливное отверстие.

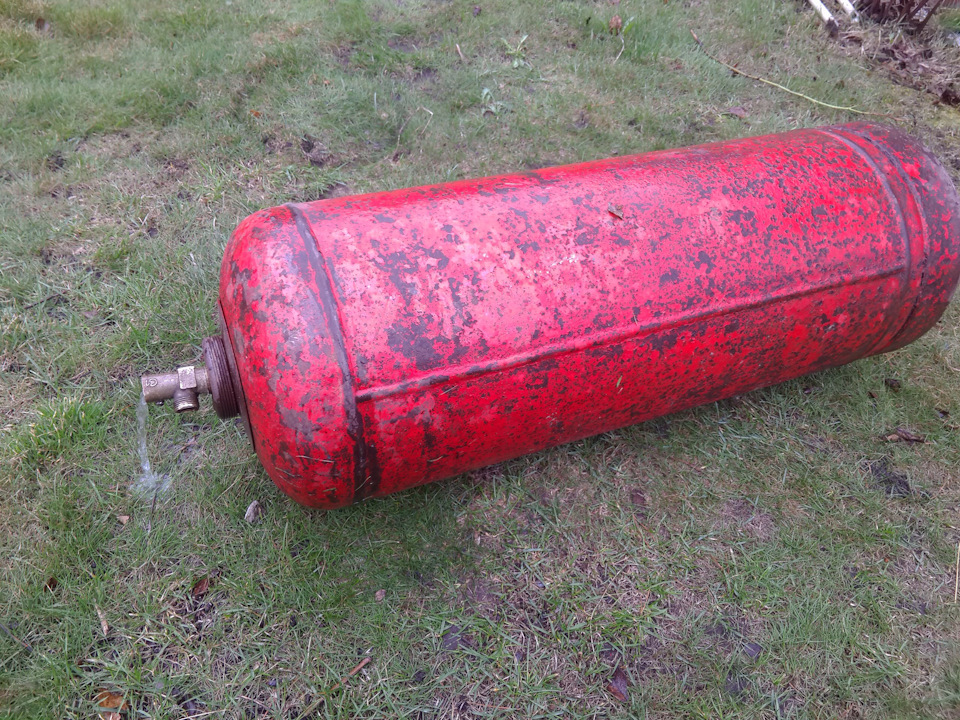

I. Для начала стравливаем газ. Просто открыть баллон и ждать — это не интересно, поэтому переворачиваем его и выливаем жидкий газ.
II. Для того чтобы безопасно разрезать баллон, его необходимо заполнить водой. Для этого используем шланг, воронку, стул и девушку. Я прижимал воронку и шланг, девушка на стуле заливала воду. С учетом количества воды проливающейся мимо, нам потребовалось 12 пятилитровых бутылок чтобы заполнить баллон. Первый баллон мы заливали 1,5 часа, со вторым справились за час (чем выше стоит «наливающий» тем легче будет проходить вода).

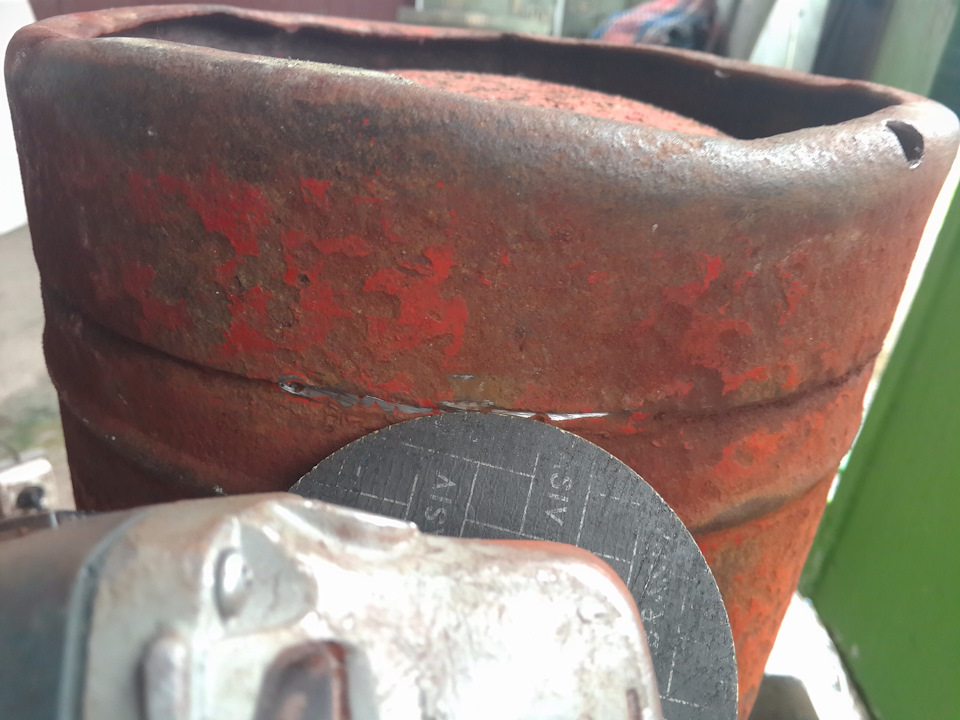

III. Следующий этап распил баллона. Некоторые советуют накачать баллон воздухом, чтобы слить воду. Ничего этого делать не надо. Кладем его на бок, даем немного слиться воде и режем. Один из баллонов я разрезал над верхним сварным швом, второй разрезал под верхним сварным швом. Зачем так делать, объясню ниже.

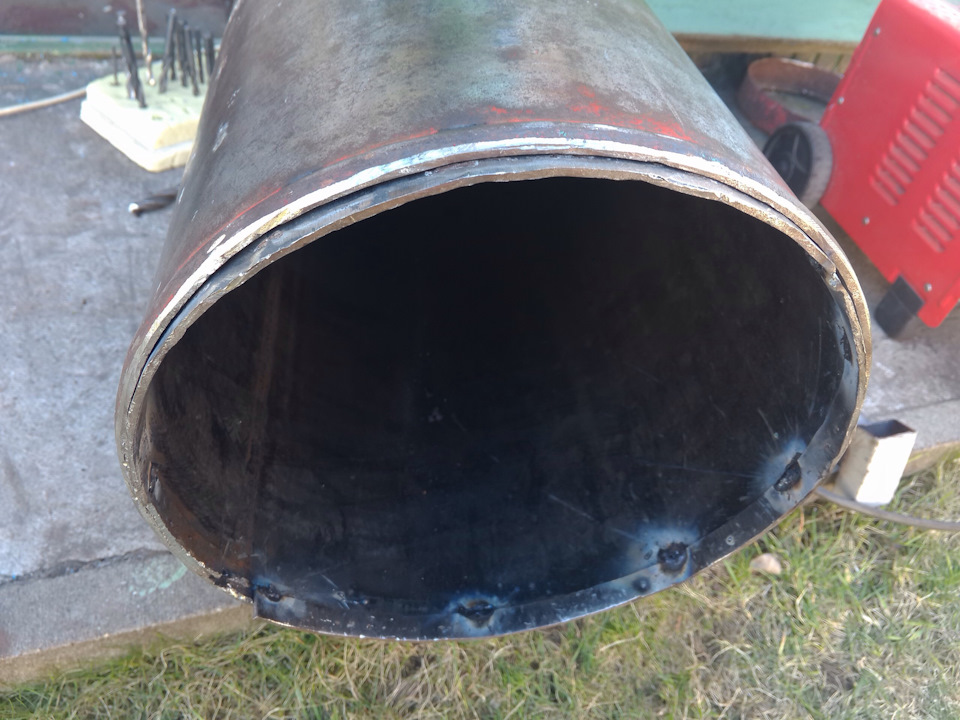

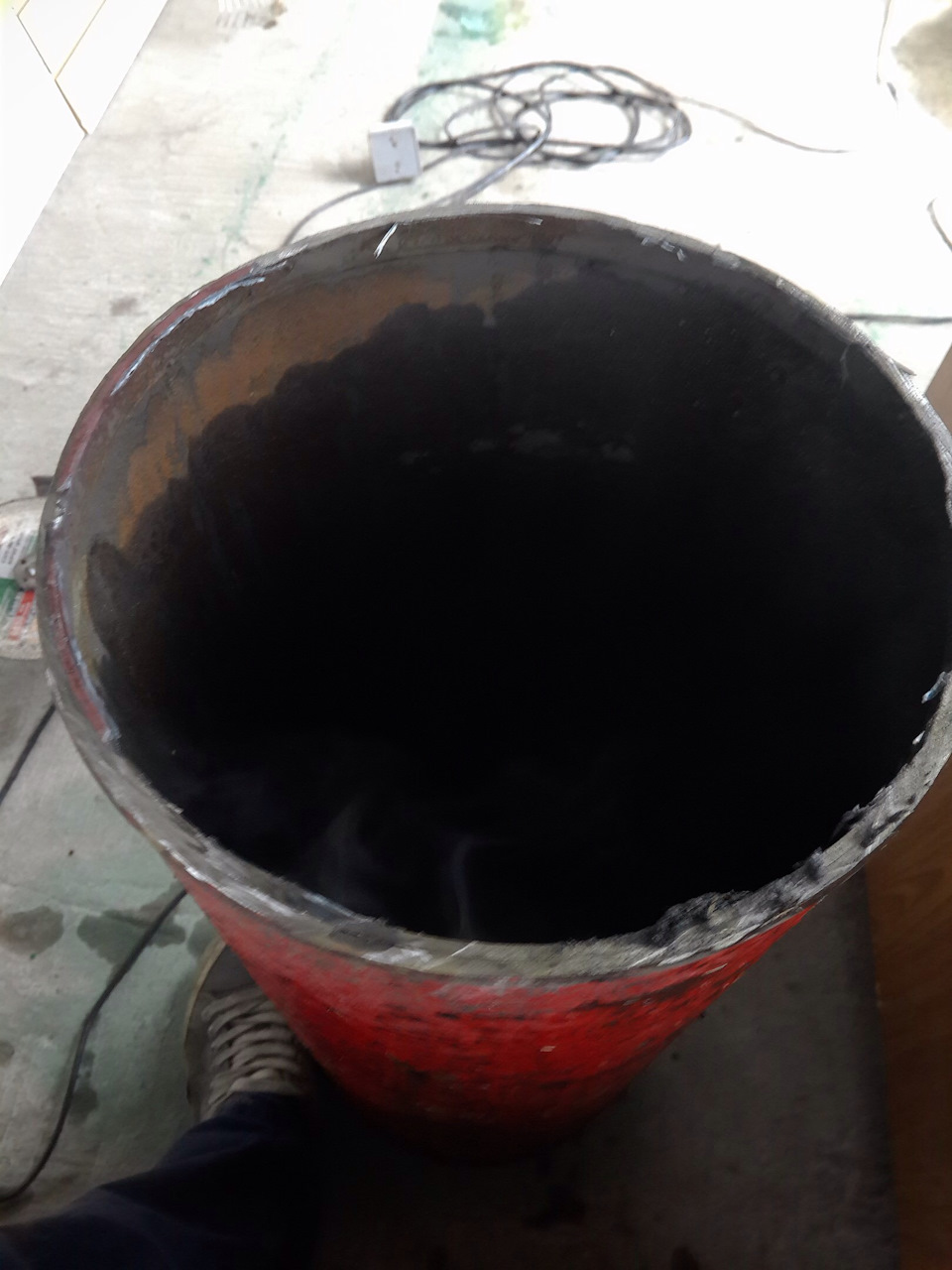

IV. В том баллоне, который был отрезан над швом, осталось внутреннее сварное кольцо, которое при помощи стамески и молотка довольно быстро демонтируется. Данное кольцо нам еще пригодиться, отложим его в сторонку, но не сильно далеко.
V. На обоих баллонах срезаем подставку болгаркой.

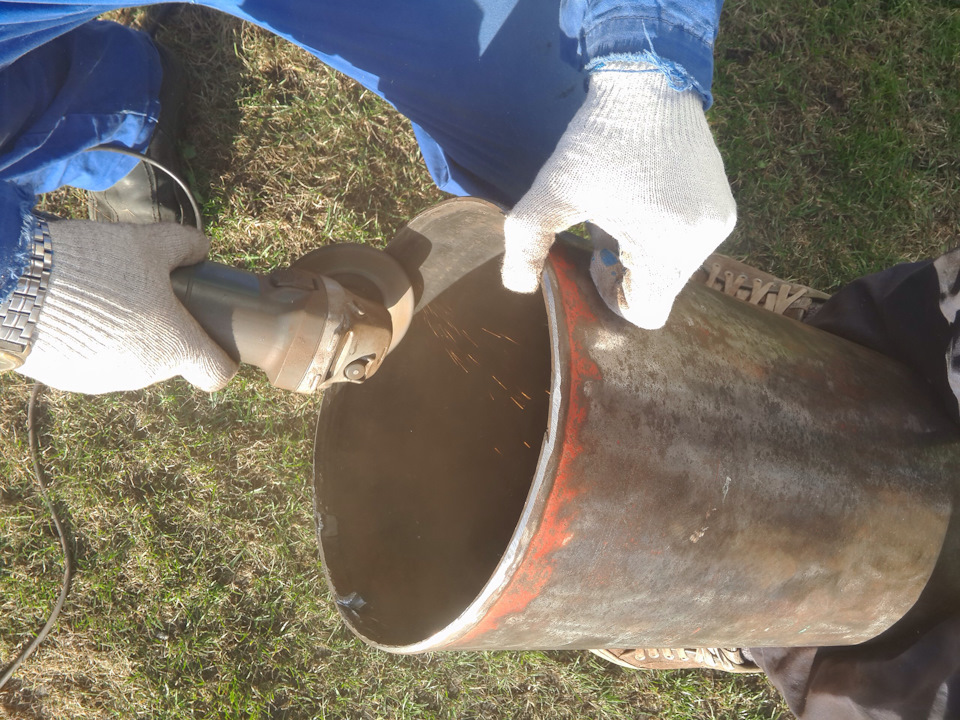

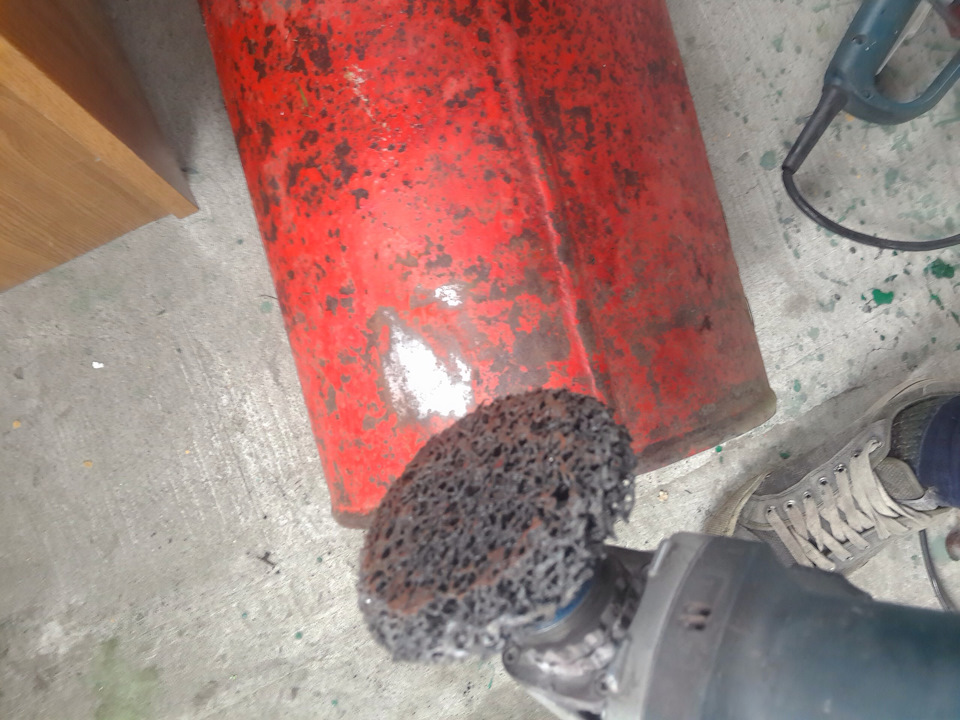

VI. Фибровым кругом удаляем старое лакокрасочное покрытие снаружи, лепестковым кругом зачищаем внутри.

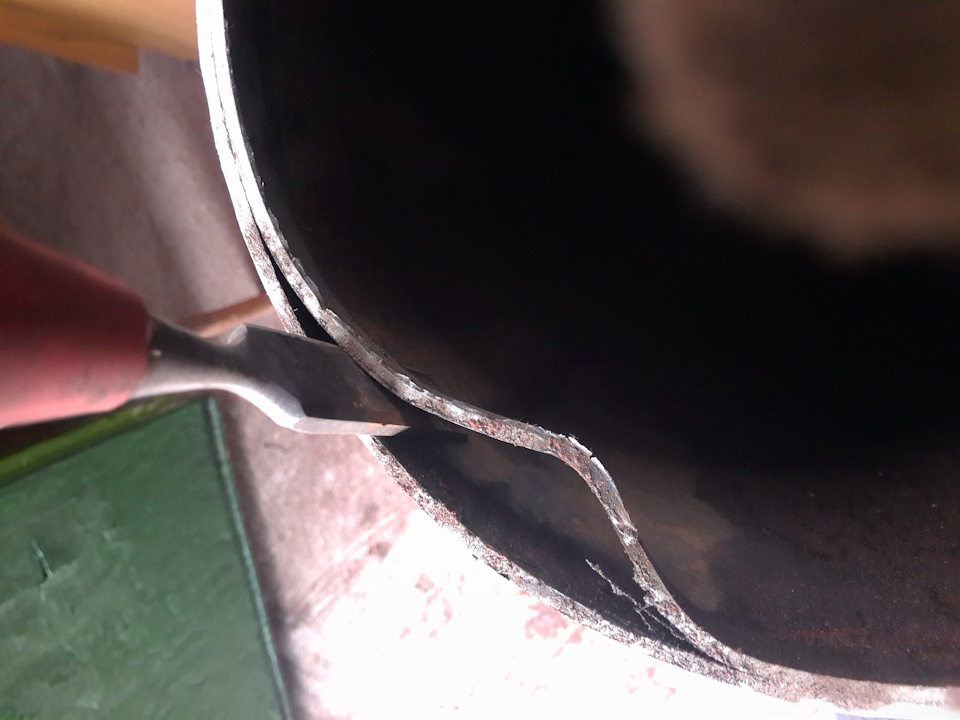

VII. Возвращаемся к нашему внутреннему «кольцу». При его извлечении вам станет понятно, что это вовсе не кольцо. Выпрямляем его и зачищаем. А далее, гнем по форме нашего баллона и приваривает к внутренней стороне, оставляя половину её ширины снаружи. Такое решение с одной стороны позволит нам проще состыковать части баллонов, с другой не позволит прожечь дырку при сварке.

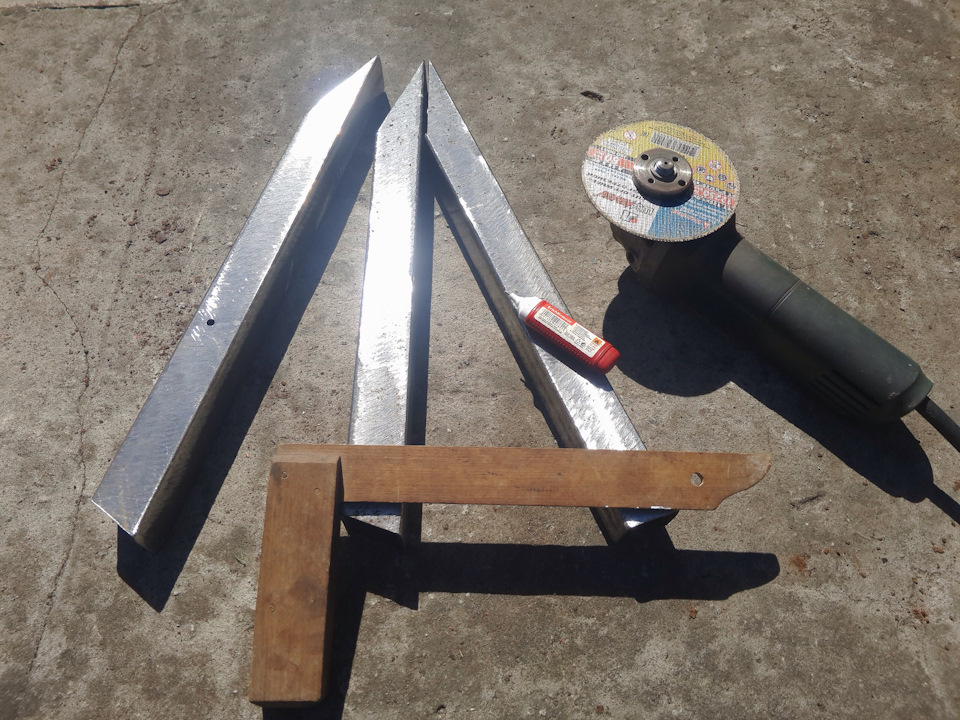

VIII. Выпиливаем ножки, а к ним подножки.
IX. Сверлим отверстия под вход воздуха и сливное отверстие. Привариваем переходники, накручиваем краны.

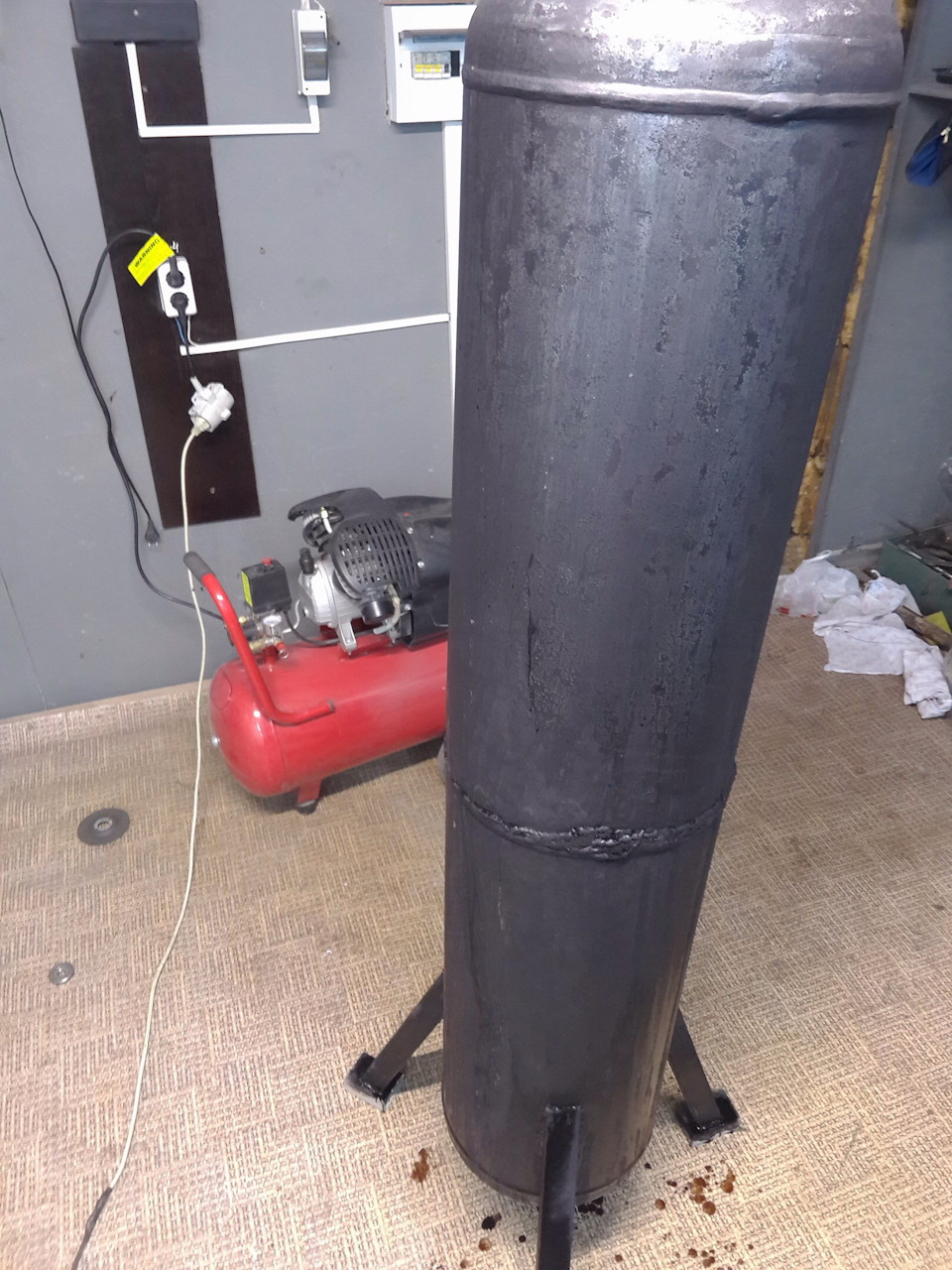

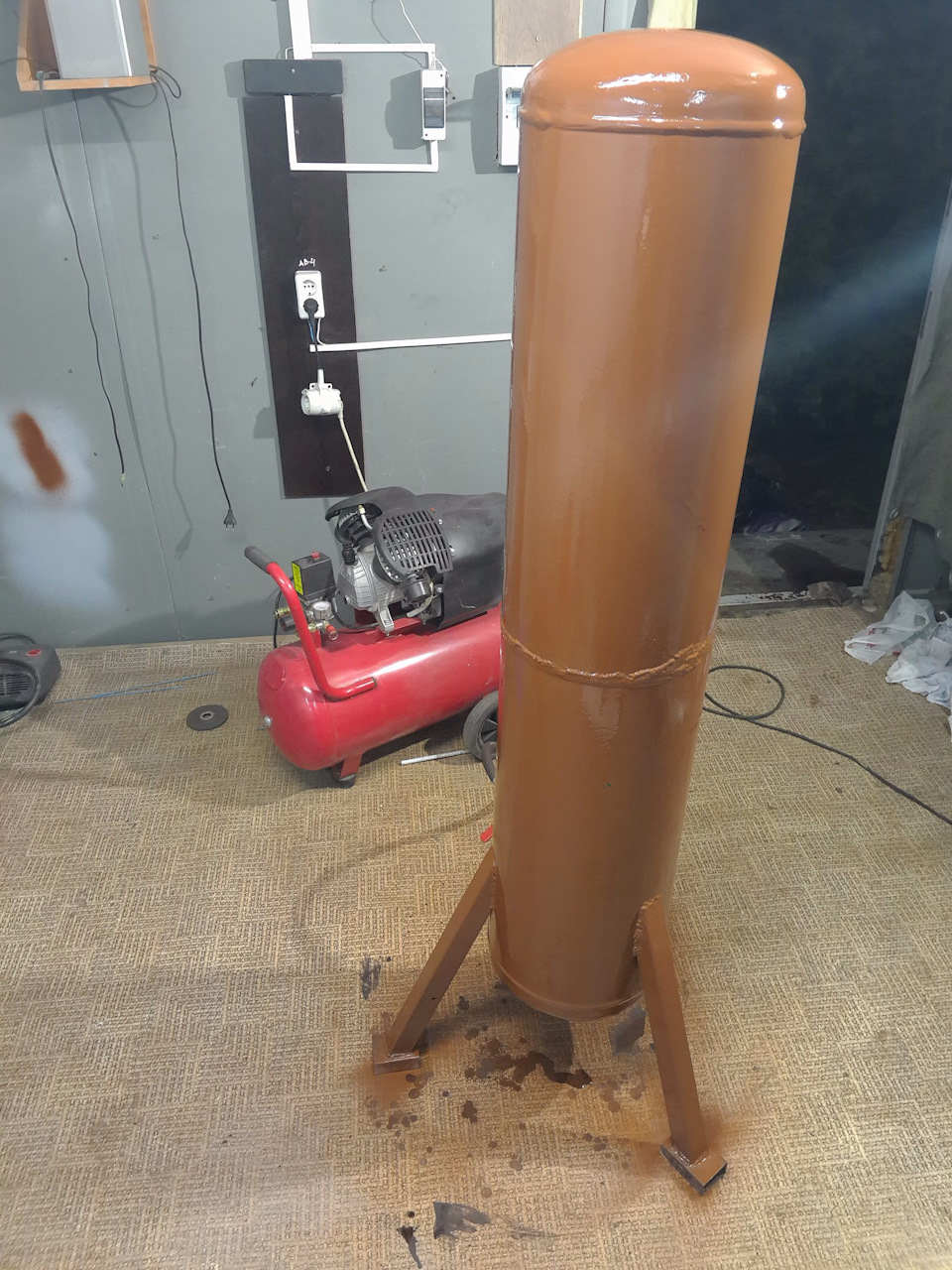

X. Свариваем всё вместе, подключаем к компрессору. Открываем кран на вход и на слив, запускаем компрессор на холостую. Готовим мыльную воду и проверяем на герметичность все швы. По необходимости подвариваем.
XI. Покрываем весь баллон преобразователем ржавчины и красим грунтом-эмалью по ржавчине.
На этом всё. Тест на время показал, что компрессор Aurora Gale 50 накачивает получившуюся дополнительную емкость за 3 минуты. А красить с давлением около 4 бар на выходе компрессора можно в течении 4 минут.
Следующий этап по улучшению качества воздуха — это изготовление масловлагоотделителя.
Изготовление ресивера для компрессора своими руками
Для чего нужен ресивер в компрессоре
Ресивером называют емкость для хранения жидкостей или газов при работе компрессора. Устройство выполняет следующие задачи:
Устройство компрессора — схема
Ресивер для компрессора выполняют из материала с высокой прочностью. Для хранения жидких и газообразных веществ под нагрузкой до 2,0 атмосфер используют емкости из высокопрочного пластика и резины.
Для хранения веществ под нагрузкой свыше 2,0 атмосфер используются металлические емкости. В качестве материала для них используется сталь с добавлением специальных добавок. Эти добавки повышают прочность, антикоррозийную и термическую стойкость стали.
Основа для будущего ресивера
Для изготовления ресивера для компрессора своими руками используют огнетушитель либо газовый баллон. Емкости под газ считаются оптимальным вариантом для изготовления ресивера. Достоинством газовых баллонов являются:
Виды компрессоров
Емкости под газ испытываются под нагрузкой до 25 атмосфер. Они используются для хранения и транспортировки различных газов и жидкостей. Для предотвращения утечки газовоздушной смеси используется вентиль с надёжными прокладками в горловине баллона.
Недостатком газового баллона является отсутствие крана для слива конденсата. Некоторые специалисты считают это существенным минусом.
Совет: слив конденсата необходимо проводить не реже двух раз в год – весной и осенью.
Другие специалисты не видят в этом обстоятельстве никаких трудностей. Для удаления конденсата открывают запорный вентиль, переворачивают емкость и сливают конденсат.
Схема соединения конструкции компрессора
Модификации на 60 литров
Дополнительный ресивер для компрессора на 60 литров можно сделать с двумя камерами. Специалисты говорят о том, что лист металла должен быть толщиною от 1.3 мм. Тройники чаще всего устанавливаются рядом с реле. Ресиверы данного типа должны быть оснащены двумя фильтрами. При этом редуктор следует устанавливать с переходником. Модификации на 60 литров замечательно подходят для компрессоров небольшой мощности. Показатель предельного давления у систем — 6 бар. Также важно отметить, что при сборке нужно использовать только канальный клапан.
Необходимые инструменты и материалы
Для изготовления ресивера для компрессора используют следующее оборудование:
Внимание! При разрезании баллона болгаркой вначале делают продольный рез по длине емкости. Затем делают поперечные резы. После этого отрезают верхнюю или нижнюю часть. Изменение очередности выполнения операций может привести к внезапной разгерметизации.
В качестве режущего инструмента используют болгарку. В крайнем случае, применяют ножовку по металлу.
Тиски предназначены для фиксации баллона и предотвращения его проворачивания при снятии вентиля.
Ресивер из газового баллона
Разводной гаечный ключ служит для откручивания запорной гайки вентиля.
Кувалда или молоток предназначены для отбивания отрезанных частей сосуда и простукивания вентиля при откручивании.
Резьбовые пробки вентиля имеют конусообразный вид. Такая форма резьбы обеспечивает максимальную герметичность баллона. Для откручивания вентиля с такой резьбой требуется большое усилие. Для увеличения крутящего момента ручку гаечного ключа наращивают с помощью металлического профиля прямоугольной или круглой формы.
Совет: вместо заводского вентиля, можно использовать обычный шаровой кран соответствующего размера.
При изготовлении ресивера для компрессора своими руками используемые детали последовательно соединяются друг с другом.
Рекомендации
Рекомендуем ознакомиться с советами:
Как сделать ресивер своими руками
Сборку ресивера осуществляют в следующем порядке:
Схема сборки компрессора
Компоновка компрессора
Запрещается использовать режущий инструмент до полного удаления остатков газа из емкости. При работе режущего инструмента образуются искры пламени. Попадание искры в сосуд может привести к взрыву.
Совет: для удаления остатков газа баллон заполняют водой и выдерживают в наполненном состоянии несколько суток. После длительной выдержки воду сливают. Процедуру наполнения и опустошения повторяют несколько раз.
Для удаления ржавчины и грязи используют антикоррозийные моющие средства.
Схема воздушного компрессора с ресивером из огнетушителя
Однокамерное и двухкамерное устройство ресивера
Ресивер для компрессора состоит из двух основных элементов:
Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.
Различают два вида редукторов:
Однокамерные редукторы
Схема однокамерного редуктора
Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.
Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.
Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.
Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.
Устройство обратного клапана компрессора
Двухкамерные редукторы
В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.
Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.
Устройство двухкамерного редуктора
Модернизация автокомпрессора
Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.
Адаптация аппарата под напряжение 220 В
Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.
Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.
Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.
Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.
Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.
Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.
Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.
Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).
Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.
Подключение дополнительных элементов
Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.
В состав данной обвязки входят следующие элементы.
Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.
При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.
Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.
Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.
Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.
Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.
Устройство с датчиком давления
Для постоянного контроля за работой компрессорной установки применяют датчики давления. Они выполняют следующие функции:
Существуют два типа датчиков давления:
Настройка реле давления компрессора
Основным измерительным элементом датчика является керамическая мембрана. Она состоит из керамической ячейки. Керамическая ячейка представляет собой конденсатор. Конденсатор состоит из керамической подложки и проводящего покрытия мембраны.
Под действием рабочей смеси мембрана деформируется и значение электроемкости меняется. Ячейка абсолютного давления является замкнутой системой. Она используется для измерения давления относительно вакуума.
В керамической подложке датчика избыточного давления имеется отверстие для доступа воздуха. Измерение проводится относительно силы напора окружающей среды.
Простота изготовления и широкий выбор подручных материалов позволяют использовать самодельный ресивер в домашнем хозяйстве. При работе компрессорной установки необходимо соблюдать правила эксплуатации сосудов, работающих под давлением. Соблюдение этих правил обеспечит безопасную работу установки в течение многих лет.
Конструкция самодельного компрессора для аэрографа
