Как сделать ручку для домкрата
69. Доработка ручки домкрата
Запись как всегда для себя и вдруг кому полезно

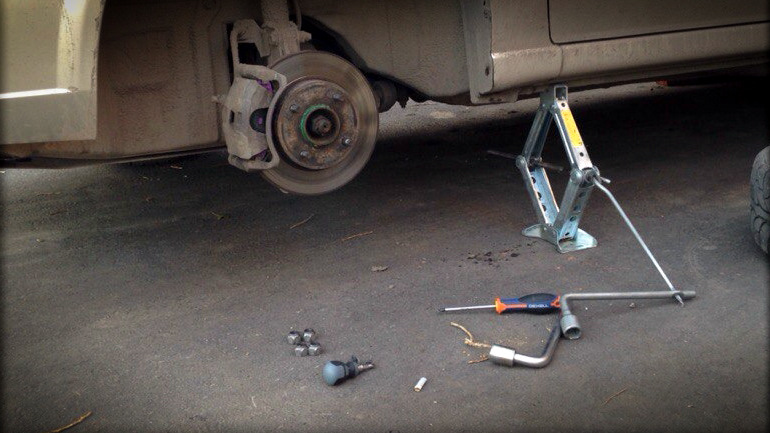

Суть такая: наш штатный домкрат состоит из 3х чатей — самого «ромба», крючка и балонника.
Так вот когда крутишь балонник дабы поднять/или наобарот борт машины (в очередной раз столкнулся при замене передних колодок) перчатку постоянно наматывает на крючок. Достал.
Задача как бы стоит надеть что-то на крючок и держась за за это что-то крючок прокручивается внутри.
Вопрос из чего сделать ручку крючка?
Решений видел много (трубка ПХВ, медные трубки и пр.), но самому тоже хочется. А потому решение…
А тут неожиданно в руки попалась втулка от рулона терминальной чековой ленты (57 мм). И внутренний диаметр втулки вот прям КАКРАЗ ))).
А так как сам работаю с данным добром, то осталось реализовать.

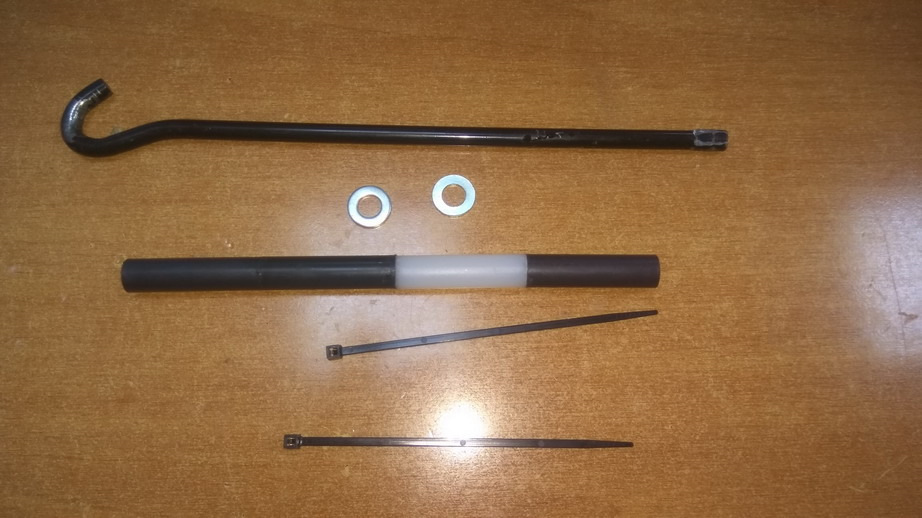

Было взято
— 4 втулки… (как потом оказалось хватит и 2х)
— Две шайбы
— И две стяжки
— черная термоусадка соответствующего диаметра
Втулки склеил супермупермоментом и «Затянуты» в термоусадку. По сути склейка нужна была чтобы втулки не «разбегались» пока «усаживаешь» в термоусадку.

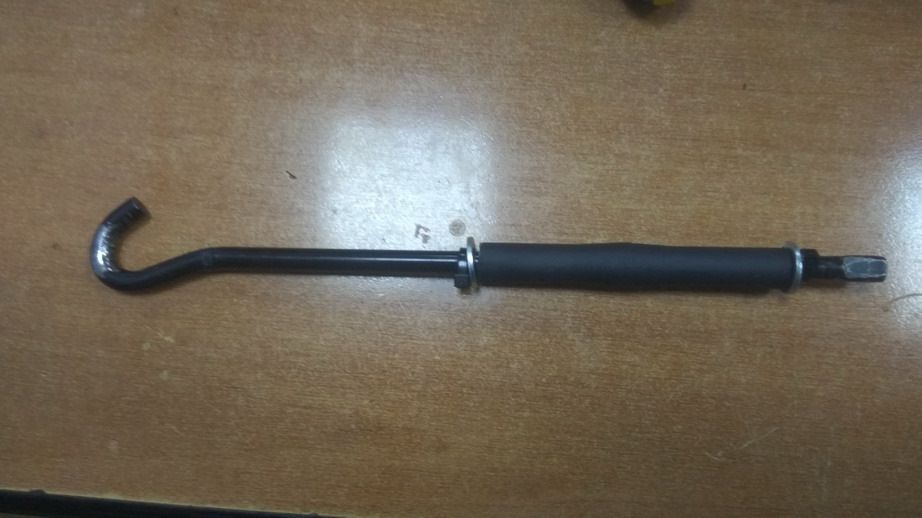

И надеваем. Стяжки тоже приклеил, чтобы не «ерзали».

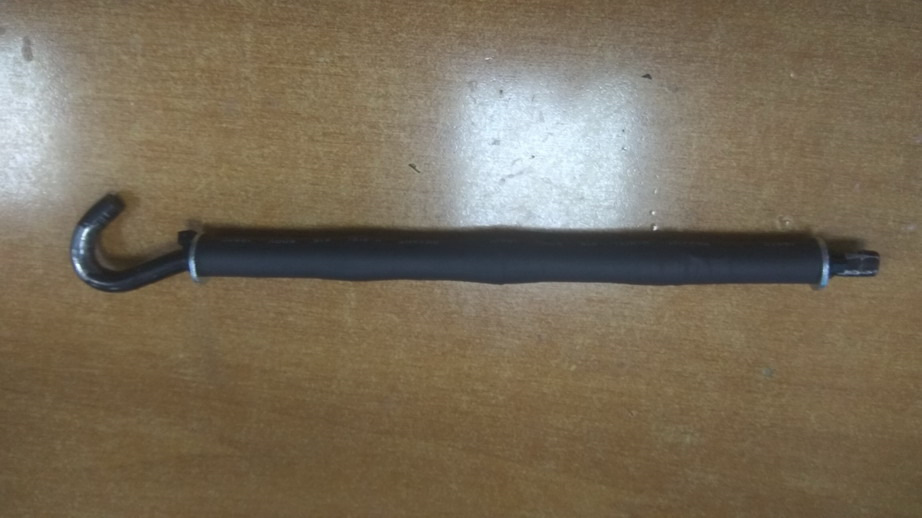

Результат как говорится на лице… цо…))
Идем пробуем… А вот нифига…
Пришлось ручку укоротить в 2 раза до 2 х втулок (как и писалось ранее)
Плюсы:
перчатку не наматывает
Минусы:
Не входит в штатный чехол. Ну и ладно. В органайзере места хватает
ПолезноПОСТ! Альтернатива оригинальной рукоятки домкрата.
Думаю многим ниссановодам известно устройство штатного домкрата и как при помощи него осуществляется «подъем» авто.
Ну напомню…

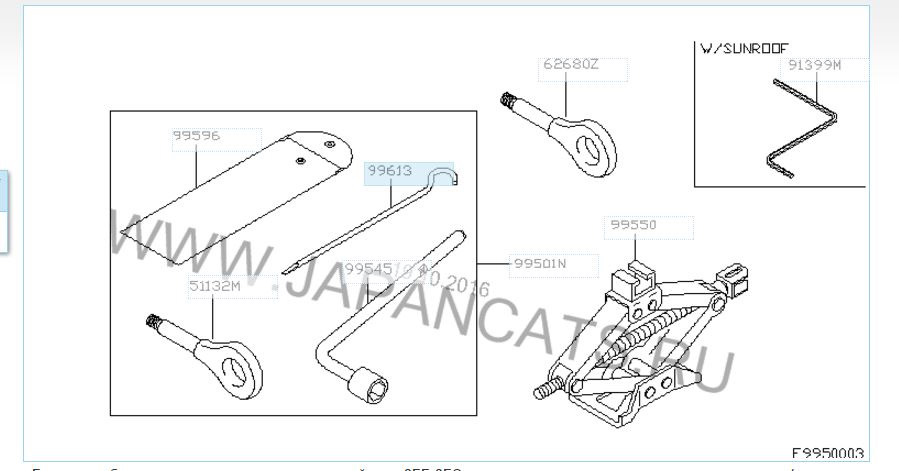

Берем сам домкрат, и… собираем рукоятку из вот таких вот штуковин, расположенных в специальной сумочке для инструментов с гордой выдавленной надписью «Nissan»:
В итоге при правильной сборке должно получится как-то так:

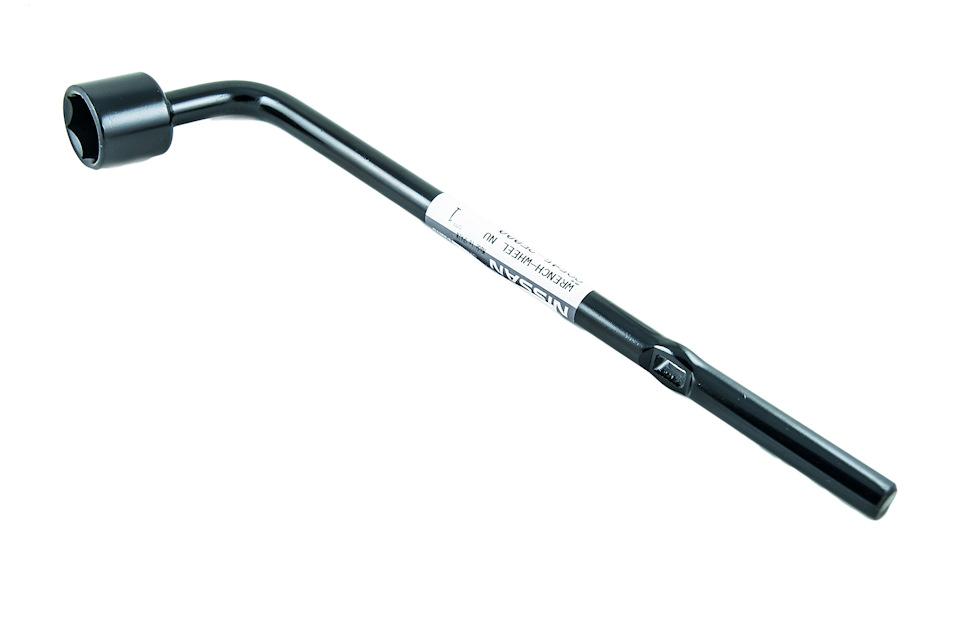

В идеале всё это барахло должно выглядеть следующим образом:

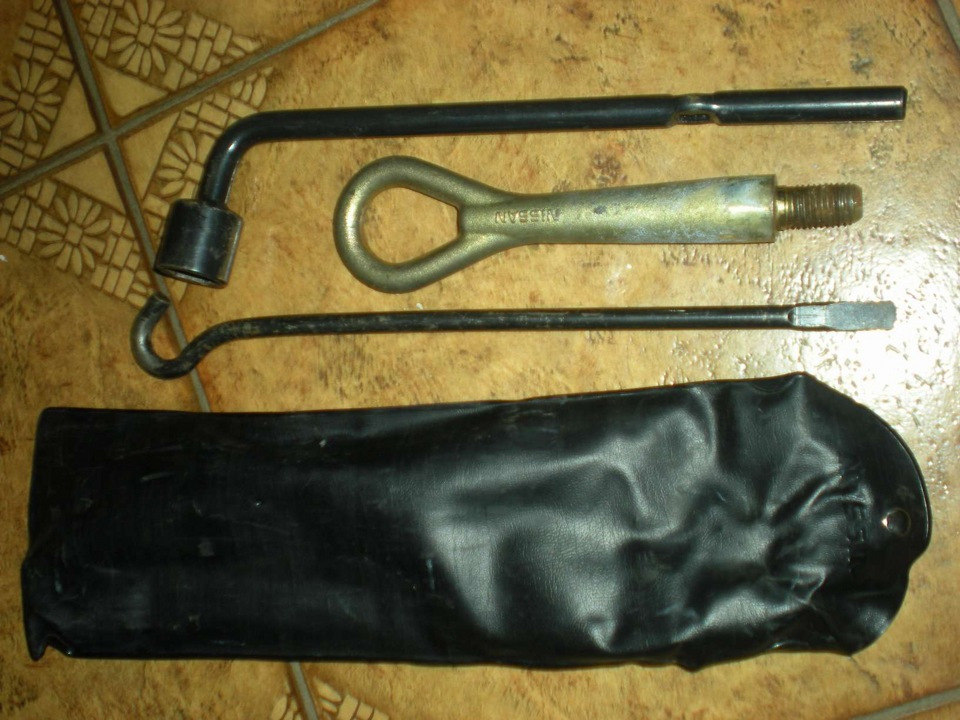

Мне при покупке авто не повезло, из всего выше представленного был только домкрат и эта замечательная чёрная сумочка, так что 5 долгих лет в проушину домкрата засовывалось что под руку попадется – от отвертки, до какой-то загогулины!
Покупать данные аксессуары религия не позволяла, цена на новые неадекватная. Как вариант можно было бы поискать на разборках, но это как-то лениво (куда-то звонить, потом ехать на другой конец города… да и цена всё равно не три копейки).

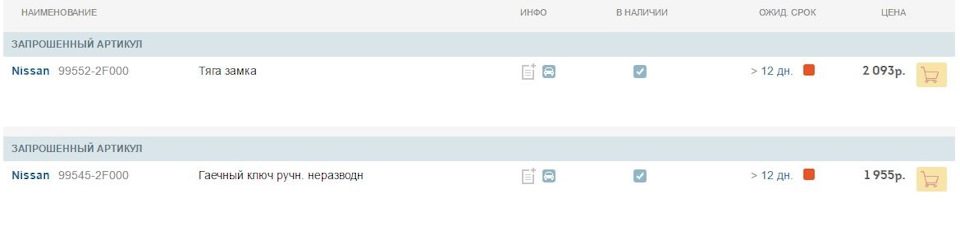

Вот для примера их стоимость:

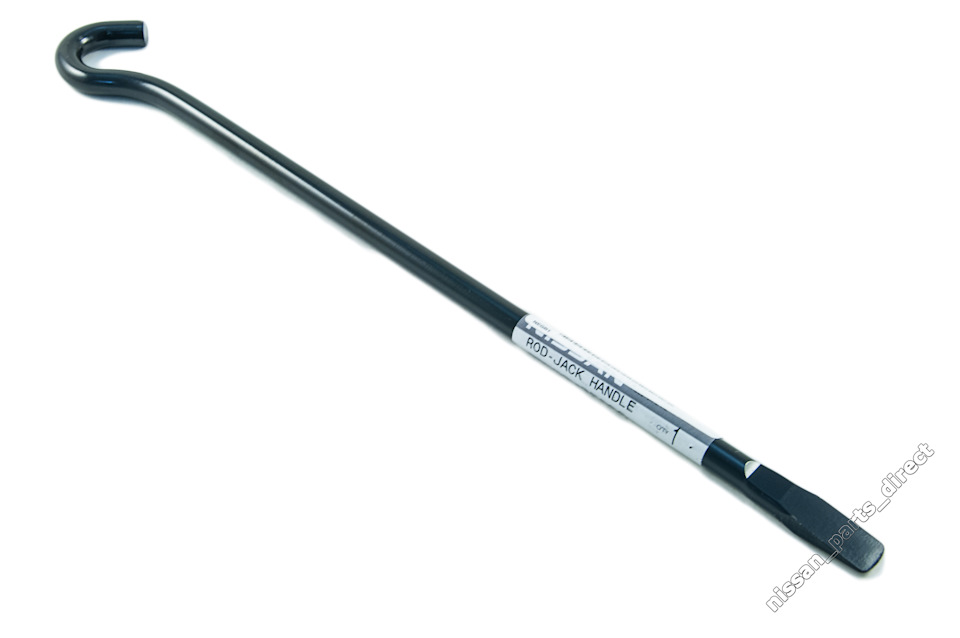

Случайно наткнулся на отличный вариант – РУКОЯТКУ ДОМКРАТА от Hyundai/KIA MB210-37810, причём по смехотворной цене — 123₽! Ну и, что немаловажно, ехать никуда не надо, заказал в Автодоке недалеко от дома!
