Как сделать ручку на молоток
Как сделать и установить ручку для молотка
Понадобится
Видео
Устройство обратного молотка
Существует несколько вариантов строения обратного молотка:
Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.
Пневматические обратные молотки удобны тем, что требуют уменьшенного усилия при выполнении работ. Также сферой, где этот инструмент незаменим, является и работа под капотом, в том числе извлечение прикипевших деталей.
Самодельный обратный молоток можно соорудить из самых простых составляющих:
От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.
Проектирование устройства
Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах. Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее. Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.
Первым этапом нужно определиться с размерами молотка. Обычно длины в 50 см достаточно для обеспечения длительной работы и удобства, однако уменьшение этого числа возможно в зависимости от индивидуальных потребностей или наличия нужных материалов.
Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.
Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.
Как намертво насадить молоток на рукоять без клина
Как насадить клинок на рукоятку ножа
Насадить клинок на рукоятку ножа нужно будет в том случае, если последняя изготавливалась из цельного куска материала. В таком случае нужно выполнить следующие манипуляции:
Если хвостовик клинка не узкий/тонкий, а широкий, то нужно будет в деревянной ручке высверлить несколько отверстий в максимальной близости друг к другу (ширина всех отверстий соответствует ширине хвоста клинка), затем дрелью же убрать оставшиеся перегородки и вычистить отверстие от пыли, стружки.
Останется только вставить клинок в рукоятку ножа (в подготовленное отверстие) и зафиксировать его там клиньями, чтобы металл был неподвижен. Заливаются пустоты эпоксидным клеем, смешанным с опилками и оставляется на высыхание – от 1 до 24 часов (по инструкции).
Как сделать боек
Прежде чем перейти к описанию действий, следует заметить, что процесс изготовления бойка кувалды подразумевает собой ковку, требующую специального инструмента, оборудования и опыта. Если у Вас нет наковальни и высокотемпературной печи, данное руководство будет иметь для Вас только теоретический характер. Боёк можно поискать на сайтах объявлений или на рынках. В любом случае, стоимость его будет меньше, чем у готовой кувалды. Ну а для тех, кто не понаслышке знаком с кузнечным делом, рекомендуем ознакомиться с особенностями изделия.
Для изготовления ударного элемента кувалды, используется конструкционная углеродистая сталь марок 50, 45, 55, 50Г, 50Г2. Такой металл используется в производстве полуосей грузовых машин, так что, если у Вас нет подходящего материала можно поискать в ближайшем автохозяйстве. Для работы потребуется прямоугольный кусок весом 3 кг, из которого надо выковать параллелепипед.
Следующим шагом следует сделать место крепления ручки. Для этого, с одной из сторон, по центру, пробиваем сквозное отверстие диаметром от 25 до 30 мм. Бока заготовки при этом деформируются. Освободив отверстие, необходимо проковать боковые грани таким образом, чтобы объект вновь принял форму ровного параллелепипеда, а круглое отверстие стало овальным. Чтобы место крепления было наиболее надежным, ему необходимо придать форму конуса, сужающуюся от боковых граней к центру (в разрезе бойка это напоминает песочные часы). Для этой операции потребуется выковать специальный калибровочный стержень из стали конусовидной формы. Сечение калибра должно быть овальным, а длина, составлять 180-200 мм. Нижняя часть сечения, должна быть на пару миллиметров уже отверстия, проделанного в бойке, а верхняя слегка больше рукоятки, которую Вы собираетесь устанавливать. После ковки, калибр необходимо закалить и отшлифовать.
Для правильной калибровки отверстия, следует забивать стальной стержень на глубину чуть ниже центра бойка. При углублении калибра, боковые грани будут деформироваться. Их необходимо выпрямить, вынув калибр и проковав торцы заготовки. Следом снова вбить калибр в отверстие, и уже не вынимая, проковать бока и осадить торцы. Когда заготовка будет иметь форму правильного параллелепипеда, повторяем процесс калибровки с другой стороны отверстия. Когда боек будет иметь правильную форму и надежное место крепления, можно переходить к этапу закалки. Чтобы сталь стала по настоящему твердой, её необходимо нагреть до 850 градусов Цельсия, пока заготовка не примет ярко-красный цвет. По достижению необходимой температуры, погружаем в холодную воду до остывания.
Как сделать молоток
Инструмент начинают изготавливать с рукоятки. Так как сам боек обычно есть. Изготовить его в домашних условиях проблематично. Поэтому не стоит выбрасывать старые головки молотка.
Рукоятку легче всего изготавливать из дерева. Для этого подойду3т, следующие породы деревьев
Для изготовления необходим брусок дерева. Размер зависит от того какой длины необходим молоток. Из брусочка вытачивается сама рукоятка. После обязательно ее зашкурить, чтобы в последствии в работе не возникало дискомфорта, и кожа на руках не пострадала. Подготовленную древесину нужно хорошенько просушить, а затем покрыть лаком. Помещение для сушки подбирается тщательно. Так как оно должно соответствовать основным правилам:
Важно, что древесину нельзя сушить искусственными приборами освещения. Так как она может деформироваться, и ее размер сильно измениться
Следующий этап самый сложный, это соединение рукоятки с бойком. Зауженный конец рукоятки с некоторым усилием нужно вставить в головку молотка. Нередко бывают случаи, что кончик не подходит по размеру. При изготовлении рукоятки он получился немного больше. Это не страшно при помощи рашпиля можно его обработать до нужного размера, а после зашкурить, чтобы поверхность получилась гладкой.
Как сделать боек
Чтобы место крепления было наиболее надежным, ему необходимо придать форму конуса, сужающуюся от боковых граней к центру (в разрезе бойка это напоминает песочные часы). Для этой операции потребуется выковать специальный калибровочный стержень из стали конусовидной формы. Сечение калибра должно быть овальным, а длина, составлять 180-200 мм. Нижняя часть сечения, должна быть на пару миллиметров уже отверстия, проделанного в бойке, а верхняя слегка больше рукоятки, которую Вы собираетесь устанавливать. После ковки, калибр необходимо закалить и отшлифовать.
Когда боек будет иметь правильную форму и надежное место крепления, можно переходить к этапу закалки. Чтобы сталь стала по настоящему твердой, её необходимо нагреть до 850 градусов Цельсия, пока заготовка не примет ярко-красный цвет. По достижению необходимой температуры, погружаем в холодную воду до остывания.
В заключении
Консистентная смазка минерального происхождения, к которым относится и литол, со временем плохо действует на резину и она начинает разрушаться. Лучше его заменить густым мыльным желе. Оно также облегчает насадку, но после испарения воды, теряет свои скользящие свойства и еще больше укрепляет соединение.Для герметизации стыков вместо ПВА и других клеев, которые затвердевают и становятся хрупкими, предпочтительней использовать силиконовый герметик, остающийся всегда пластичным, и менее склонным к растрескиванию.
Поскольку для насадки молотка, топора или кувалды с помощью резины требуется значительные усилия, следует противоположный конец рукояти укрепить на время насадки, обхватив хомутом и крепко затянув. Хомут можно заменить строительным скотчем или виниловой изоляционной лентой, плотно обмотав в несколько слоев рукоять.Также вместо резины можно использовать трубку из оцинкованной жести с фальцевым швом, которая надевается на рукоять, и вставляется в отверстие молотка. Далее, как обычно: несколько ударов и все части занимают свои места, причем очень прочно и надежно.
Как правильно насадить боек на ручку
Ударный элемент зафиксирован довольно прочно, но все ещё может вылететь от продолжительной работы. Чтобы устранить возможные риски, в рукоятку, на месте крепления бойка, необходимо забить металлический клин. Для этого сгодиться любая пластина, шириной, чуть меньше отверстия в бойке, толщиной 2-3 мм, и высотой 3-4 см. Можно использовать и деревянные клинья, но для этого в рукоятке необходимо сделать поперечный распил, перед тем, как насаживать на неё боек. В этот разрез заливается ПВА или эпоксидная смола и забивается клин из более прочной породы дерева.
Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.
Что есть общего между молотком, топором и киянкой? Конечно же, принцип действия и устройства. Для такого инструмента нужна очень надежная рукоять, которая не подведет в самый ответственный момент. Традиционно для укрепления рукоятки используется торец. Однако, существует еще один очень интересный способ.
Все начинается с подходящей рукоятки. Ее можно приобрести в магазине или изготовить самостоятельно из твердого дерева. Подойдут следующие породы: дуб, береза, клен, рябина, бук, ясень, кизил, а также некоторые другие Единственное «но» — кольца на торце должны располагаться продольно, а не поперечно. Такая рукоятка будет служить верой и правдой намного дольше. Принято также считать, что вбивание клина в рукоять для фиксации инструмента – ослабляет ее. В качестве интересной и разумной альтернативы можно рассмотреть фиксацию при помощи резины.
Сначала рукоятку следует подготовить. Сторону с меньшим сечением готовим под отверстие инструмента при помощи ножа, напильника и наждачной бумаги. Посадочная часть должна свободно входить в отверстие и соответствовать ему по длине.
После этого берем кусок резины и обрабатываем его литолом для облегчения процесса насадки. Используем деревянную чурку для совершения ударов противоположным торцом рукояти по устойчивой поверхности. Убедившись, что головка инструмента сидит, удаляем излишки литола и резины.
После всей проделанной работы нужно взять клей ПВА или «Момент» и покрыть им (очень аккуратно) места сопряжения посадочного отверстия молотка и рукояти. Это позволит укрепить соединение, а также гарантирует дополнительный уровень защиты от вредных воздействий окружающей среды, в том числе сырости и воды.
Все деревянные ручки на ручной инструмент, делаю из хорошо просушенной березы, в том числе и для молотков. Для молотков весом 300-400 грамм, достаточно заготовки прямоугольного бруска, длиною 350 миллиметров, со сторонами 40х30. Замерьте внутренний зев бойка молотка. После чистовой обработки, должен получится брусок со сторонами примерно 35х25 С одной стороны бруска разметьте центр (линиями с угла на угол) Вокруг этого центра постройте прямоугольник со сторонами равными отверстию на молотке по ширине и высоте. Ребра и пласти бруска сгоните рубанком от тыльной части будущей ручки на стороны нарисованного на торце прямоугольника. Снимите фаски с углов и закруглите их. С помощью наждачки подгоните передний край ручки под размер отверстия в молотке так, что бы она заходила в натяг.
Линии на торце ручки, которые мы проводили для построения прямоугольника, теперь станут отметками для места клиньев. Возьмите стамеску и сделайте насечки по ним, так что бы насечки не доходили до края ручки ближе чем на 5 мм., иначе клинья могут расколоть ручку.

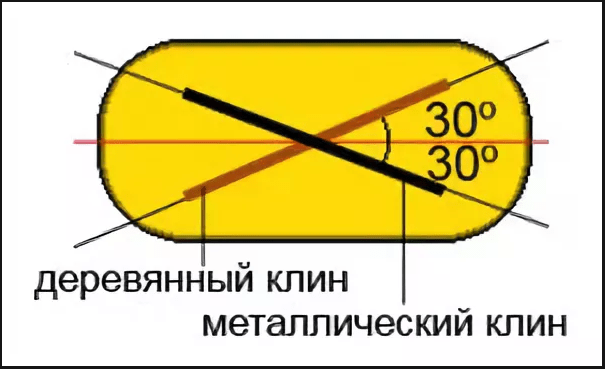

Крест-накрест вбиваем клинья — сначала деревянный а следом железный. Я для деревянного клина использую смолистую сосну, она хорошо «влипает» в березовую ручку.
Ни какие лакокрасочные материалы для пропитки не использую. Мне не удобно когда ручка скользит. Новую насаженную на молоток ручку, включая торцевые её части, пропитывают пару раз чистым машинным маслом, с просушкой в сутки между слоями. Ручка такого молотка не впитывает воду, даже оставленная под дождем, рука от нее не мерзнет в холодное время года, и как некое эстетичное дополнение — имеет красивый янтарный цвет — такой цвет морения березы получается от масла.
Заточка и закалка топора
Как и любой другой инструмент, топор нуждается в периодическом уходе и обслуживании. Со временем при выполнении повседневных работ лезвие затупляется и продуктивность падает. В этом случае его следует наточить.
Чтобы избежать слишком частой заточки, сталь должна быть максимально прочной, и для этого ее нужно закалить. В домашних условиях процедура выполняется с помощью газовой горелки и отработанного моторного масла. Лезвие раскаляется до красного цвета и погружается в отработку, затем полностью охлаждается в воде. Повторяется процедура несколько раз.
Как насадить топорище на топор?
Данная работа предусматривает насадку металлической рабочей части на деревянную ручку с последующим расклиниванием посредством специальных клиньев. Они могут быть деревянными или вырезанными из листового металла. С первого взгляда данный способ соединения кажется простым. Однако в работе имеется несколько нюансов, которые следует учесть. Тем, кто не знает, как насадить колун на топорище, опытные мастера рекомендуют придерживаться очередности действий. Сначала следует подготовится к работе. Затем нужно изготовить стальные или деревянные изделия для расклинивания. Лишь после этого можно приступать непосредственно к монтажу.
Технология насаживания топора
В данном процессе имеется два последовательных этапа:
Именно этой логике я и буду следовать в своем рассказе.
Подбор топорища и его предварительная подготовка
Какой стороной насадить топор? Многие мастера знают, что входная проушина топора меньше выходной. Для чего это сделано? Да для того, чтобы топорище можно было расклинить в нем и надежно закрепить. Учитывая данный факт, следует правильно подобрать топорище к конкретному топору.
Для начала нужно снять размер выходного отверстия (большего по размеру), обрисовав его внутренний контур на листке бумаги.
Затем по вычерченному контуру из бумаги вырезают шаблон, на основе которого будет вестись поиск подходящего топорища на рынке.
Надо постараться найти такое топорище, торец которого будет лучше всего подходить к подготовленному шаблону. Этим можно свести к минимуму объем предстоящей работы по подготовке деревянной заготовки.
Подобранному топорищу надо дать пару-тройку дней для того, чтобы оно окончательно просохло. Для этого его надо просто положить на радиатор отопления и изредка его там переворачивать.
Насаживание топора
Насаживание топора начинают с того, что его укладывают на край топорища миллиметрах в 5-7 от его края, а затем отмечают границу той части, которая будет подвергаться обработке, т.е. границу насаживания.
Затем контур шаблона надо перенести на торец топорища.
Выполнив разметку и вооружившись крупным рашпилем по дереву, обрабатывают конец топорища вплоть до граничной метки так, чтобы в торце выйти на контур шаблона.
Торец заготовки в итоге должен совпадать с нанесенным на него контуром.
После этого можно начинать производить примерку. Причем примерять нужно на выходном (большом) отверстии топора. Если понадобится, следует подточить еще. Обработку следует заканчивать тогда, когда топор начнет слегка «закусывать» дерево топорища.
Добившись такого «закусывания», самый край деревяшки подтачивают так, чтобы она вошла в топор где-то на 1 см.
После этого надо взять штангенциркуль и замерить размер входного отверстия топора.
Путем дальнейшей обработки следует добиться этого размера на топорище в районе изначально нанесенной граничной отметки. Причем обработка производится по всему периметру заготовки, чтобы она полностью вписалась в выходное отверстие топора.
Дальнейшая обработка должна привести к тому, что конец деревяшки должен напоминать своей формой пробку от шампанского с утолщением книзу.
Как и вначале, обработка заготовки производится с помощью рашпиля.
Контроль размеров заготовки на их соответствие размерам отверстий топора должен постоянно производиться с помощью штангенциркуля. Добившись полного соответствия, на самом краю топорища снимают небольшую фаску, чтобы облегчить процесс вхождения заготовки в топор.
Закончив обработку, делают разметку для двух прорезей на обработанном торце.
Размеченные прорези выполняются на глубину, не доходящую примерно 1 см до границы насаживания топора.
Вставив пропиленный конец топорища во входное отверстие, по его противоположному концу начинают постукивать, чтобы насадить топор на деревянную заготовку.
Затем на клей в пропилы устанавливаются 3 клина: один большой продольный и два клинышка по бокам. Вставив клинья, торец топорища следует обработать, чтобы придать ему идеальную ровность.
Теперь топор очень надежно закреплен на топорище. Но если топор оставить в таком состоянии, то неизбежно произойдет процесс усыхания дерева, и инструмент может прийти в негодность.
Ручка для ножа: характеристики и свойства
Важно помнить и о форме ручки для ножа, а она может быть:
Кроме перечисленных стандартных форм, встречаются ручки вогнутой или выпуклой формы. Такие устанавливаются на японские клинки, охотники вообще отдают предпочтение ножам с выпуклыми рукоятями.
Процесс насадки рукоятки на молоток
Зачастую размер отверстия головки молотков на верхнем и нижнем входе немного шире, чем посредине. Таким образом размеры заготовки для рукояти в тонкой торцевой части должны соответствовать размерам отверстий в середине ударной части инструмента. В обязательном порядке необходимо проверять, хорошо выполняется отверстие под ручкуна бойке инструментом. Как это выполнено можете посмотреть на фото.
На нем представленбоек старого молотка, который нуждается в проведении предварительных видов обработки. Без этих работ выполнить насадку рукоятки будет невозможно
Обратив внимание на снимок, мы можем увидеть, что отлив бойка был сделан достаточно плохо, присутствует наличие больших наплывов металла и неровности, каждый вход в отверстия с обеих сторон отличается на 6-8 мм нежели посредине бойка
Как устранить скрип деревянного пола в квартире не разбирая пол: видео и рекомендации
Чтобы исправить все дефекты и неровности, необходимо обработать внутреннюю и внешнюю сторону бойка молотка посредством напильника. Затем необходимо вставить тонкий конец рукоятки внижнее отверстие молотка, чтобы подогнать все размеры правильно. Кончик рукоятки должен быть расположен на одном уровне с противоположной стороной бойка. Если у рукояти толщина больше, нежели соответствующие отверстия, то ее необходимо обработать наждачной бумагой таким образом, чтобы элемент вставлялся в отверстие молотка с определенным натягом.
Благодаря тому, что на конце рукояти мы достигаем получение пологого конуса, то при более глубоком погружении в головку молотка будет происходить более плотно его натягивание
Стоит отметить, что в процессе этого важно учитывать, чтобы боек на рукояти находился без перекосов, а устанавливалсяпод прямым углом
Чтобы забить рукоять в отверстие бойка, необходимо ударять ее тыльной стороной в вертикальном положении о наковальню, столешницу верстака и пр.
Благодаря своему весу ударная часть молотка будет медленно насаживаться на расширяющийся конус рукояти под воздействием своего веса. При этом набивать молотками илитвердыми предметамипо тыльной стороне в рукояти категорически не рекомендуется, поскольку это приведет к ее расколу. Такой метод допускается использовать только при насаживании неметаллической ударной части (деревянной или пластмассовой), например, для киянки.
После того, как головка молотка будет плотно посажена, а движения рукояти в ударной части больше наблюдаться не будет, то необходимо выполнить отпил выступающей части посредством ножовочного полотна, отступив предварительно пол сантиметра выше ударные головки. Именно поэтому необходимо использовать более длинную заготовку.
