Рыбоуловители устраивают за выходной частью водопроводящей трубы донного водоспуска пруда (рис. 26,а, б, в). Их располагают

параллельно дамбе пруда (рис. 27), или параллельно сбросному каналу из пруда (рис. 28), или на сбросном канале донного водоспуска (рис. 29).

Из опыта эксплуатации рыбоуловителей, построенных в последние годы, установлено, что наилучшей является схема расположения рыбоуловителя параллельно дамбе. Рекомендуется также схема расположения рыбоуловителя параллельно сбросному каналу.

Преимущество этих схем заключается в том, что при опорожнении пруда вода в основном сбрасывается по сбросному каналу, большая часть наносов проходит также по каналу и только часть их попадает в рыбоуловитель. Кроме того, в рыбоуловителях, располагаемых параллельно дамбе и каналу, можно создать наиболее благоприятные условия гидравлического потока воды и спокойного содержания рыбы при опорожнении пруда.

Рыбоуловитель, расположенный на сбросном канале, служит отстойником, в котором осаждаются все поступающие в него наносы, что значительно осложняет эксплуатацию. Рыба, поступающая в него, находясь на постоянном потоке, ослабевает, прибивается к выходным решеткам и в значительном количестве погибает, что наносит значительный ущерб хозяйству.

Однако не всегда удается разместить рыбоуловитель по рекомендуемой схеме, так как выбор его расположения во многом зависит от размещения дамбы пруда, донного водоспуска, сбросного канала, реки, схемы водоснабжения и рельефа площадки, на которой проектируется сооружение.

На узкой пойме для русловых прудов, когда нет возможности расположить рыбоуловитель вдоль дамбы, его устраивают на сбросном канале.

Размеры и объем рыбоуловителя рассчитывают на одновременное содержание всей рыбы, выращенной в пруду при отношении веса рыбы к объему воды, равном 1:4.

Если рыбу содержат в рыбоуловителе более месяца, отношение веса рыбы к объему воды уменьшают до 1:7-1:10.

В таблице 23 приведены размеры и объемы рыбоуловителей при содержании всей рыбы в них не более месяца.

Размеры и объемы рыбоуловителей

Продолжительность перепуска рыбы из пруда в рыбоуловитель приведена в таблице 24.

Источник

Устройство проточного бассейнового комплекса для разведения рыбы

Об азах рыбоводства в домашних условиях (впрочем, как и о способах разведения раков) мы уже упоминали на страницах нашего портала. Но условия для жизни и развития обитателей водной стихии в домашних прудах, не имеющих постоянного проточного водоснабжения, оставляют желать лучшего. Это связано с ощутимой нехваткой кислорода в воде, а также с быстрым загрязнением водоема остатками корма и продуктами жизнедеятельности обитателей пруда. Поэтому мы решили поговорить о проточных бассейновых комплексах, которые создаются с одной лишь целью – вывести разведение рыбы в домашних условиях на качественно новый уровень.

Создать на загородном участке подобный объект вполне реально, если есть рядом естественный водоем с открытым доступом. Руководством для этого послужат теоретические расчеты, объединенные с практическим опытом пользователей FORUMHOUSE.

Особенности проточного бассейнового комплекса

Проточный бассейновый комплекс позволяет ускорить развитие и создать необходимые условия для жизнедеятельности той или иной породы рыб. Его конструкция помогает поддерживать необходимый уровень кислорода в воде, вовремя отфильтровывать образующиеся загрязнения и обеспечивать постоянный приток свежей воды. При этом, в отличие от установок замкнутого водоснабжения (УЗВ), используемых в некоторых рыбоводческих хозяйствах, проточные системы не оснащаются подогревом воды для поддержания постоянного температурного режима.

Для того чтобы разница между УЗВ и проточными системами стала для вас понятна, ознакомьтесь со схемой стандартной системы замкнутого водоснабжения.

Как видим, система имеет элементы для подогрева воды и замкнутый контур водоснабжения. При этом ее конструкция предусматривает возможность подпитки свежей водой.

Что касается систем с непрерывным водоснабжением, которое осуществляется при естественном температурном режиме, то систем подогрева воды в них, как правило, нет. Также в них полностью отсутствует закольцованная система циркуляции, но организован постоянный приток свежей воды. Проточные комплексы без подогрева создаются в тех случаях, когда нагрев воды не является основным фактором, поддерживающим рост обитателей бассейна.

Нужно ли подогревать воду? Смотря, для каких целей используется комплекс. Часто используют для зимнего содержания рыбы или для обеспечения лучшей зимовки (например, сеголетков). В заморных водоёмах, например, результаты от подогрева могут быть просто плачевными. В этом случае подогрев, как правило, не используют, но контролируют кислородный режим и качество воды. Кроме того, для продления сезона продаж часто применяют так называемую передержку. Передержка обеспечивает возможность продажи рыбы на более выгодных условиях. Подогрев в данном случае не нужен и даже вреден.

Некоторые породы рыб вполне комфортно могут зимовать при температуре от 0 до +1ºС. Карпы, например, способны переносить температуру от +0,1 до +0,2ºС. Следовательно, работа системы подогрева воды ни к чему, кроме увеличения затрат на содержание комплекса, не приведет.

Греть безвозвратно уходящую воду могут позволить себе только хозяева тайги, нефтяных скважин, запасов угля и прочих халявных источников.

Для нормальной зимовки в данном случае достаточно контролировать гидрохимические параметры проточного комплекса (чистоту воды, содержание кислорода, степень проточности и т. д.).

Для обеспечения рентабельности проточного комплекса близость естественного водоема является необходимым условием. Таким водоемом может стать как небольшой пруд, так и река.

Установка, изображенная на фото, построена пользователем нашего портала. Ее площадь составляет всего 50м² (0,005га), и на ее примере мы рассмотрим конструкцию небольшого проточного комплекса.

Организация проточного водоснабжения

Подачу проточной воды можно организовать, используя систему трубопроводов и насосное оборудование. Но рассматриваемый нами объект устроен несколько по-другому. Чтобы снизить издержки и исключить возможные перебои в работе насосов, вода в бассейны подается самотеком. Дело в том, что котлованы под бассейны вырыты непосредственно в земле и наполняются водой из небольшого накопительного пруда. Его уровень выше уровня самого комплекса (рабочий перепад составляет 1м).

Накопительный водоем соединен подземным трубопроводом с основным источником проточной воды – с расположенным неподалеку озером.

Такая схема позволяет решить сразу несколько проблем:

Вот что об этом говорит сам автор проекта.

Чем я здесь руководствовался? Во-первых, возможностью дополнительной водоподготовки перед подачей в бассейны. Это – аэрация, фильтрация и биоплато. А, во-вторых, мне так не нужно было тянуть дополнительную трубу из головного пруда и лишний раз ковырять дамбу (поскольку пруд уже был запитан трубой 300 мм). Осталось соединить пруд и комплекс такой же трубой и поставить управляющие клапаны (что и было исполнено осенью, при сбросе головного пруда).

Трубопровод обеспечивает комплексу проточность, равную 30 л/сек. При этом общий объем всех бассейнов составляет 50 м³ (16 бассейнов со средним объемом – 3 м³). В зависимости от предназначения (передержка рыбы, инкубатор, подращивание мальков и т.д.), бассейны имеют различную глубину.

Труба, которая питает пруд, лежит примерно на отметке 40 см от НПУ.

НПУ – это нормальный подпорный уровень водоема.

Устройство проточного комплекса

Стандартный проточный комплекс состоит из бассейнов для рыбы, из лотков, раздающих проточную воду, и из системы слива.

Бассейны, представленные вашему вниманию, имеют деревянную конструкцию. Их средняя глубина равна 1м ±10 см (в зависимости от предназначения). Так, первые от входа бассейны имеют глубину 80 см, дальние – 1 м. Дерево применялось в конструкции из следующих соображений:

Если деревянные стены обтянуть изнутри защитным материалом (пищевым полиэтиленом, поликарбонатом и т. д.), то бассейны будут герметичны и не подвержены гниению. Конечно, строить бассейны можно и из других материалов (из бетона, например). Но во всем следует руководствоваться соображениями практичности. Вот, к примеру, какой вариант предложил пользователь нашего портала.

Я бы вообще делал земляные (только большего объема). В конце каждого поставил бы рыбоуловитель и накрыл – дешево и сердито. Земляные работы плюс крыша, и нет нужды в километрах труб, фитингов и прочих материалов.

Стенки соседних бассейнов имеют съемные перегородки для перегона рыбы. При этом на длинных стенках установлены направляющие для съемных рамок с решетками различных размеров, которые позволяют отсеивать рыбу. Во время медленного перемещения решетки к центральной перегородке рыба, которая может пройти сквозь решетку, отсеивается. Остальная (подросшая) перемещается в следующий бассейн.

Система подпитки водой

Проточная вода раздается по бассейнам с помощью деревянных лотков, имеющих уклон 20 см на 10 м. Лотки оснащаются перемычками, которые позволяют заполнять каждый бассейн по отдельности.

По центру проходит общий лоток, а от него сделаны отводы на каждую пару бассейнов до дальней стенки. В бассейны вода подается через сетчатые и гравийно-песчаные фильтры.

Показатели кислорода в воде на входе в комплекс равны 7 мг/л. После прохождения системы лотков это значение приближается к 10 мг/л. Показатели pH соответствуют значению – 7,5 (как на входе, так и на выходе). При этом стабильность температурного режима в комплексе обеспечивается накопительным водоемом, который одновременно играет роль аккумулятора тепловой энергии.

Система слива воды

Бассейновый комплекс имеет нижний сброс воды. Сливной лоток установлен на центральной перегородке и проходит по низу бассейнов. При этом пол каждого бассейна имеет уклон к сливному лотку, равный 10º-12º.

Сливные лотки проходят по всей длине комплекса, а сброс воды идет в пруд, организованный за его пределами. При этом разница между уровнем накопительного и сливного водоемов равняется 2 м. То есть комплекс расположен на среднем уровне, что позволяет воде беспрепятственно уходить из бассейнов.

Решение проблем с физико-химическими характеристиками воды

Так уж устроен проточный комплекс, что проблема насыщения воды кислородом (особенно летом) решается сама собой. Главное – не забывать следить за уровнем этого важного химического элемента. Но если содержание кислорода в воде все же упадет до критических значений (для каждой породы рыб он свой), то его неизбежно придется повышать.

Мониторил свою проточку на судачках в течение зимы. Картина зимняя уже ясна. Однозначно на следующую зиму нужно делать вертикальные аэраторы.

Говоря простым языком, решить проблему нехватки кислорода поможет аэратор. Существуют несколько разновидностей подобных устройств, а выбирать их следует, опираясь на конкретные потребности.

Если проблему с механическими взвесями помогают решить сетчатые и гравийно-песчаные фильтры, то идеальной преградой для азотного загрязнения являются водные растения, высаженные в накопительном водоеме. Это могут быть кувшинки, водоросли или другие представители водной флоры.

Несмотря на то, что подогрев воды в проточном комплексе связан с высокими затратами, это не значит, что от него следует полностью отказаться.

Один из подающих потоков проходит через бочку 200 л. Вода в ней движется по спирали. В неё будет вставлена вторая бочка объемом 100 л, которая будет работать, как котёл вертикального горения.

Таким способом можно наполнять пару бассейнов, нуждающихся в обязательном подогреве.

Заключение

В настоящей статье рассмотрены ключевые принципы организации проточного бассейнового комплекса для разведения рыбы, а также основные направления, в которых предстоит двигаться их создателю. Точные расчеты всех существующих параметров предоставить невозможно, ведь в каждом конкретном случае они будут различаться. При этом решение санитарно-экологических, экономических и юридических вопросов, возникающих при строительстве подобного сооружения, тоже осуществляется в индивидуальном порядке. Если вы хотите более подробно изучить данный вопрос или поделиться информацией о своих практических достижениях, то посетите тему «Проточный бассейновый комплекс», размещенную на портале FORUMHOUSE.

Если вы всерьез интересуетесь разведением рыбы в домашних условиях, то, наверняка, вам будет интересен раздел о содержании небольших водоемов с естественным биологическим равновесием. Для организации собственного проточного комплекса необходим подходящий земельный участок. О том, как получить землю под создание водоема, вы можете узнать от других пользователей нашего портала. В дополнение к полученной информации представляем вашему вниманию интересное видео о многофункциональном домашнем водоеме.

Источник

Рыбоуловитель

Для вылова и кратковременного содержания рыбы используют рыбоуловители, которые останавливают за донным водоспуском. В рыбоуловителе должна быть постоянная проточность. Его применение сокращает затраты труда на вылов рыбы и ускоряет этот процесс.

Рыбу с водой перепускают в камеру рыбоуловителя, где ее содержат некоторое время, а затем вылавливают. Рыбоуловитель предназначен для приема всей рыбы, имеющейся в пруду, или ее части. От этого зависят его размеры. Пригодными для разведения рыбы являются торфяные выработки и карьеры. После выработки торфа большие массивы земель передают для организации садового и огороднического хозяйств. В этих местах часто уже имеются карьеры, заполненные водой. Форма таких водоемов зависит от способа добычи торфа.

При гидравлическом способе пруды имеют форму длинных и довольно широких полос. Когда торф добывают с помощью экскаваторов, то образуются узкие, глубокие карьеры. При фрезерном способе торф вырабатывают тонкими слоями, и в результате образуются широкие мелкие водоемы с ровным дном. Водоемы, созданные на таких карьерах, отличаются высокой продуктивностью.
Для повышения продуктивности торфяных карьеров, в них необходимо вносить известь. Это позволяет нейтрализовать кислую реакцию среды, обеспечить нормальный круговорот биогенных элементов и хорошее развитие естественной кормовой базы.

Водоемы этого типа являются копаными прудами и не требуют строительства гидротехнических сооружений. Они, как правило, заполняются грунтовыми водами, но, если водоносный слой залегает глубоко, то их приходится заполнять извне. Недостаток таких прудов — невозможность спуска, поэтому, чтобы предотвратить быстрое заиливание дна и загрязнение воды, необходимо грамотно их эксплуатировать, и в первую очередь не превышать нормы посадки рыб на выращивание.

Источник

Механизмы, применяемые при облове спускных нагульных прудов

Облов рыбы в условиях прудовых хозяйств является одной из трудоемких операций, которая чаще всего выполняется в основном вручную. Лов рыбы ведется весной (облов зимовалов), летом (контрольный и селективный лов), осенью (нагульных прудов), зимой (облов рыбохозяйственных водоемов).

Лов рыбы в прудовых системах включает в себя: концентрацию, сортировку, взвешивание, многократную перевалку, транспортировку. Основным технологическим требованием к оборудованию для облова является его безопасность для рыбы и человека, так как в ходе выращивания одна и та же особь отлавливается несколько раз и после каждого облова требуется вновь ее выпускать для дальнейшего выращивания.

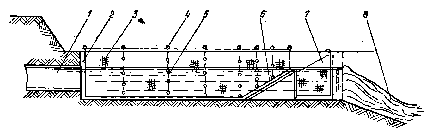

Рыбоуловители. Для вылова и кратковременного хранения рыбы используют Рыбоуловители (рис.18). Простейший мальковый уловитель представляет собой удлиненный ящик с отверстиями или щелями в боковых стенках для стока воды.

Рисунок 18. Мальковый уловитель: 1-водонепроницаемый ящик; 2-сетчатый рыбоуловитель; 3-продольная перегородка; 4-шандорный ряд.

Устанавливают уловитель за донным водоспуском (рис.19). Такие рыбоуловители применяют для облова нерестовых и мальковых прудов. Вылов молоди растительноядных рыб осуществляют в ночное время, карпа в ранние утренние часы с помощью малькового уловителя, установленного на сбросном сооружении. Из уловителя молодь отлавливают сачком из капронового сита №20-23 и помещают в садки, установленные на проточной воде, причем концентрация молоди не должна превышать 5 тыс. шт. на 8-10 л воды.

Рыбоуловители для вылова рыбы из выростных и нагульных прудов делают обычно стационарными, используя для этого участок земляного канала, укрепляя его бетоном или железобетоном. Иногда рыбоуловители располагают паралельно сбросному каналу.

Рыбоуловитель представляет собой канал шириной по дну 7-14 м, глубиной 1 м, длиной 35-130 м. Отношение массы рыбы к объему воды принимают 1:4.

При содержании рыбы в рыбоуловителеболее одного месяца отношениемассы рыбы к объему воды должно быть 1:8. В рыбоуловителе должнабытьпостоянная проточность воды. Для сортировки рыбы в них устанавливают решетки с ячеёй различного размера.

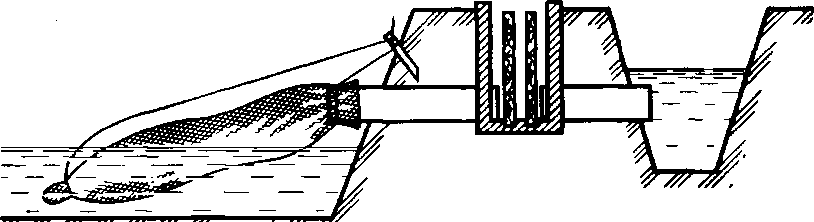

Рыбосороуловитель из капронового рукава(рис.20):Вода должна поступать в пруд через рыбосороуловитель для предотвращения попадания в пруд хищных водных насекомых (клопов, жуков, их личинок, личинок стрекоз и др.), а также врагов личинок рыб.

Рисунок 20. Рыбосороуловитель из капронового рукава

При облове рыбоуловителей нагульных прудов целесообразно использовать сетной концентратор рыбы(рис.21-22). Его можно использовать для концентрации рыбы в любых рыбоуловителях, длина которых более 5 м и ширина не превышает 10 м

Рисунок 21. Сетной концентратор:

Рисунок 22. Сетной концентратор

Сетной концентратор. Сетной концентратор используется с различными перегружателями рыбы: контейнером, сортировщиком, сортировочным столом и контейнерами, с ковшовым сортировщиком-перегружателем.

В последние годы в южных зонах пытаются организовать в конце летнего периода отлов крупных особей из пруда (селективный лов), что позволяет своевременно отловить крупного карпа и оставить в пруду для дальнейшего выращивания (до осеннего облова) мелкого карпа и растительноядных.

Для селективного лова и для отлова контрольных проб рыбы на прудах площадью более 20 га целесообразно использовать буксируемую ловушку с крыльями. В прудовых хозяйствах, где по проекту выростные пруда объединены в систему, которая имеет общий сбросной канал, целесообразно использовать передвижной механизированный комплекс (рис.23).

Комплекс базируется на системе понтонов (рис. 24), его использование возможно в сбросных каналах шириной более 3 м и глубиной не менее 1 м.

Рисунок 23. Комплекс для селективного лова в прудах:

1-ловушка-накопитель; 2-невод с зеркальной посадкой полотна; 3-неводник; 4-неводовыборочный барабан.

Рисунок 24. Комплекс для облова системы выростных прудов:

Источник

Главная

Устройство рыбоуловителей.

Устройство рыбоуловителей

Однолотковый уловитель является естественным продолжением сбросного сооружения. Его недостаток: при сильном токе воды рыба прижимается к решеткам и травмируется. Чувствительную к механическим повреждениям рыбу (толстолобики, сиговые и др.), прошедшую через такой рыбоуловитель, реализовать в живом виде не удается.

Двухлотковый уловитель устроен так, что вся выходящая с потоком воды рыба с помощью косой сетки (решетки) направляется в соседний лоток (рис.17).

Основной поток воды пропускается через желоб мимо второго лотка-приемника рыбы. Размеры рыбоприемников зависят от площади водоемов (табл.42).

Таблица 42. Рыбоприемники на ВКН

В конце рыбоуловителя сооружают камеру облова, в которой устанавливают два контейнера, выполненные из перфорированного или сетчатого материала. С помощью направляющей заслонки контейнеры поочередно наполняют рыбой. Во нремя подъема заполненного контейнера рыба набирается в соседний. После выгрузки рыбы в живорыбный транспорт опорожненный контейнер устанавливают на прежнее место. Загрузку, подъем и перемещение его до транспорта производят электротельфером, установленным на монорельсе. В основу инженерного решения заложено свойство рыбы идти по течению воды. Один технологический цикл (подъем, разгрузка контейнера, обратная установка) занимает всего лишь 10-15 мин, причем процесс облова непрерывный.
В качестве механизмов для перегрузки рыбы применяют рыбоперегружатели (рис.18), подъемники (рис.19), различные транспортеры и эрлифтные установки (рис.20).

Рыбоперегружатель Н-17-ИЛВ, предназначенный для перегрузки товарной рыбы из рыбоуловителя, хорошо зарекомендовал себя на Полтавском рыбокомбинате (Украина). Его технические характеристики:

Принцип работы: сконцентрированная в сбросном канале рыбоуловителя рыба захватывается вращающимися ковшами, укрепленными на роторе рыбоперегружателя, скатывается в бункер, из которого самотеком поступает на сортировочное устройство или в каплер крана «Пионер» для последующего взвешивания и погруз ки в живорыбный транспорт. Применение рыбоперегружателя повышает производительность труда.
