Как сделать с болгарки штроборез пылесосом
Самодельные штроборезы из болгарки — способ изготовления, плюсы и минусы
Правильно подобранный рабочий инструмент позволяет ускорить любой процесс. Это в полной мере относится и к строительству. Что же это за вещь — штроборез? Как он устроен, зачем нужен и как его сделать для себя? Обо всём этом дальше в статье.
Штроборез из болгарки за счёт подручных материалов — просто и эффективно
Что такое штроборез и для чего он нужен
Неискушенный человек может прийти к мысли, что это только разновидность болгарки. Это заблуждение. Штроборез имеет второе название — бороздодел, которое более точно отображает его целевое предназначение.
Задачи, решаемые с помощью этого инструмента — быстрое и качественное создание углублений с нужными значениями ширины и глубины. Внешне они напоминают борозду.
Именно для выполнения этой задачи в конструкции предусматривается использование двух дисков — чтобы создавать канавки параллельно (качество работ) и одновременно (быстрее идёт процесс).

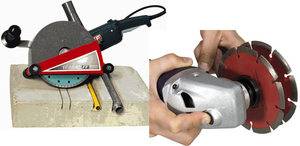

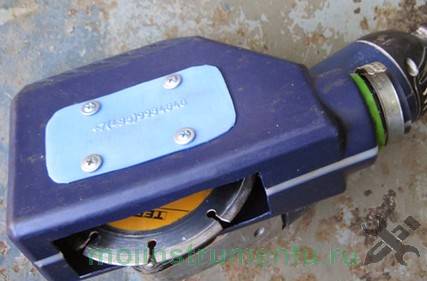

Так выглядит заводское изделие

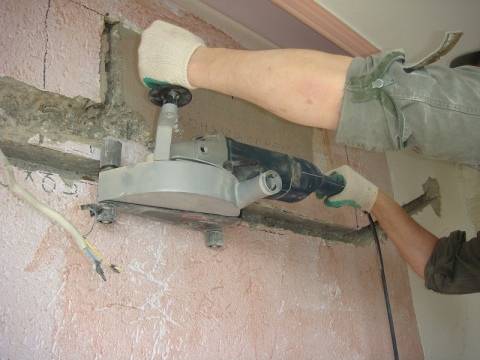

Применяется штроборез для решения сложностей с прокладной коммуникаций. Он помогает делать жилое пространство более привлекательным и красивым, пряча все возможные провода и трубы в потолок, стены и пол.
Важно! Порядок работы предусматривает создание двух параллельных линий, которые проводятся по стене.
Затем емкость между ними обрабатывается (удаляется) с помощью зубила, отбойного молотка или перфоратора. В результате и получается борозда (штроба). Наличие линий по краям существенно облегчает и ускоряет процесс.
Устройство и принцип действия бороздодела
Он не беспочвенно напоминает болгарку. Некоторые коммерческие образцы даже можно использовать, после перенастройки, как угловую шлифмашинку. Но отличий между ними достаточно много. Самый явный пример — мощность двигателя. Эта характеристика у штробореза приблизительно в 2 раза выше, чем у аналогичной болгарки.

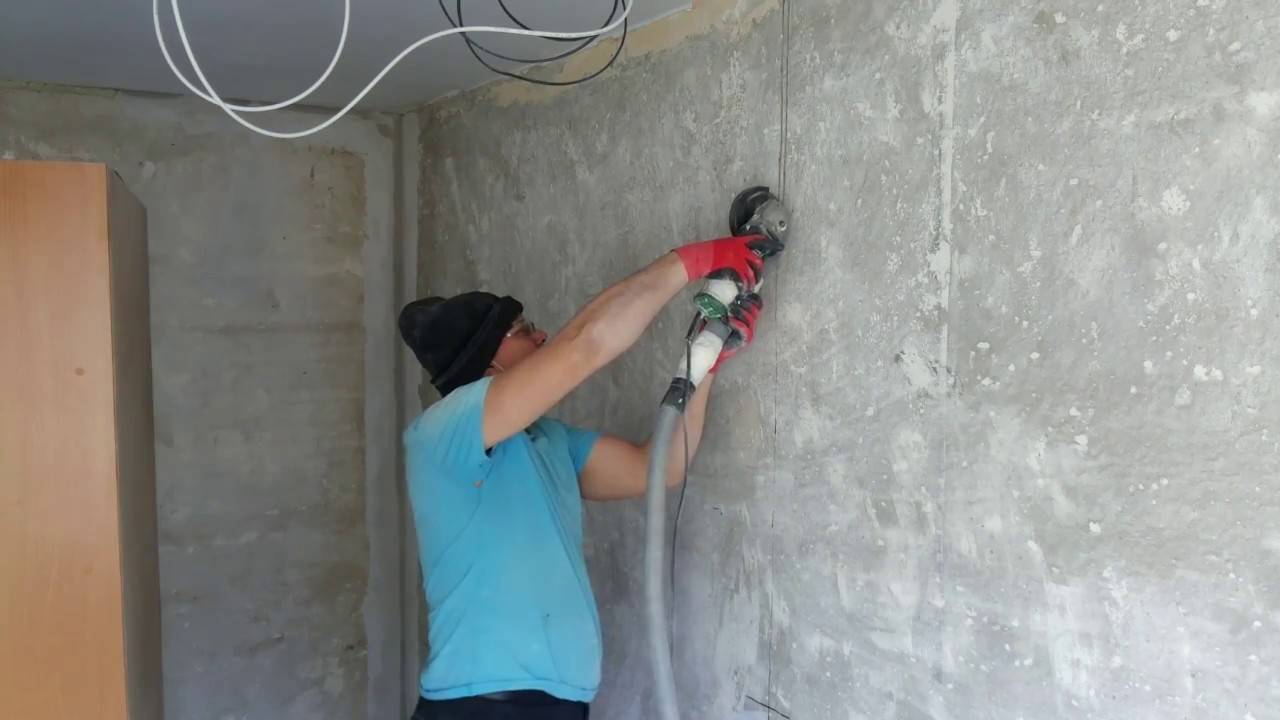

Принцип его работы следующий: в кирпиче, газобетоне, гипсокартоне, пеноблоке, досках, ракушечнике и других используемых в строительстве расходниках делается надрез двумя бороздами путём заглубления работающих дисков в материал.
Круги при этом накрыты кожухом, в котором размещается лабиринтовая система уловления пыли. Из защиты идёт патрубок, предназначенный для подсоединения промышленного пылесоса. В результате, бороздодел не только режет материала, но и обеспечивает чистоту в процессе работы.
Дополнительная информация! Относительно небольшие отличия в деталях появляются при использовании ручного или электрического штробореза. Они влияют на специфику использования, но принцип остаётся тем же самым.
Что потребуется для изготовления штробореза
Грубый, но эффективный сварной вариант
Все преимущества этого инструмента разбиваются об один минус: цену. Поэтому, довольно актуален вопрос, как сделать штроборез из болгарки своими руками. И ответ на него в деталях будет рассматриваться далее. Первое о чём приходится позаботиться — исходные инструменты.
В процессе понадобятся такие подручные инструменты и материалы:
И ещё необходимо представлять схему будущего инструмента.
Как сделать штроборез из болгарки своими руками
Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:
Слова о надёжности — это не пустой звук.
Важно! Если инструмент выдаёт 3 тысячи оборотов в минуту или больше, то малейший перекос приведёт к возникновению заклинивания или поломке редуктора/двигателя.

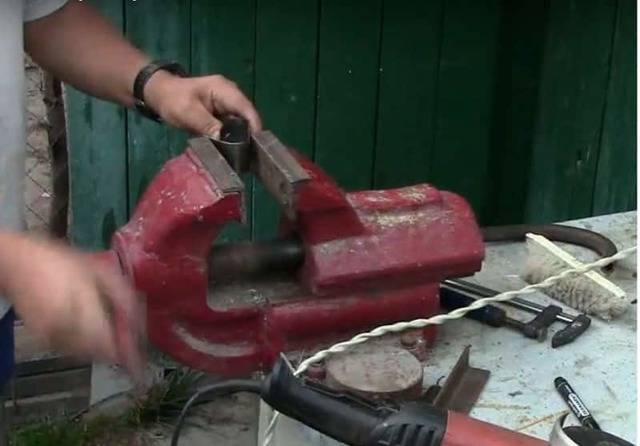

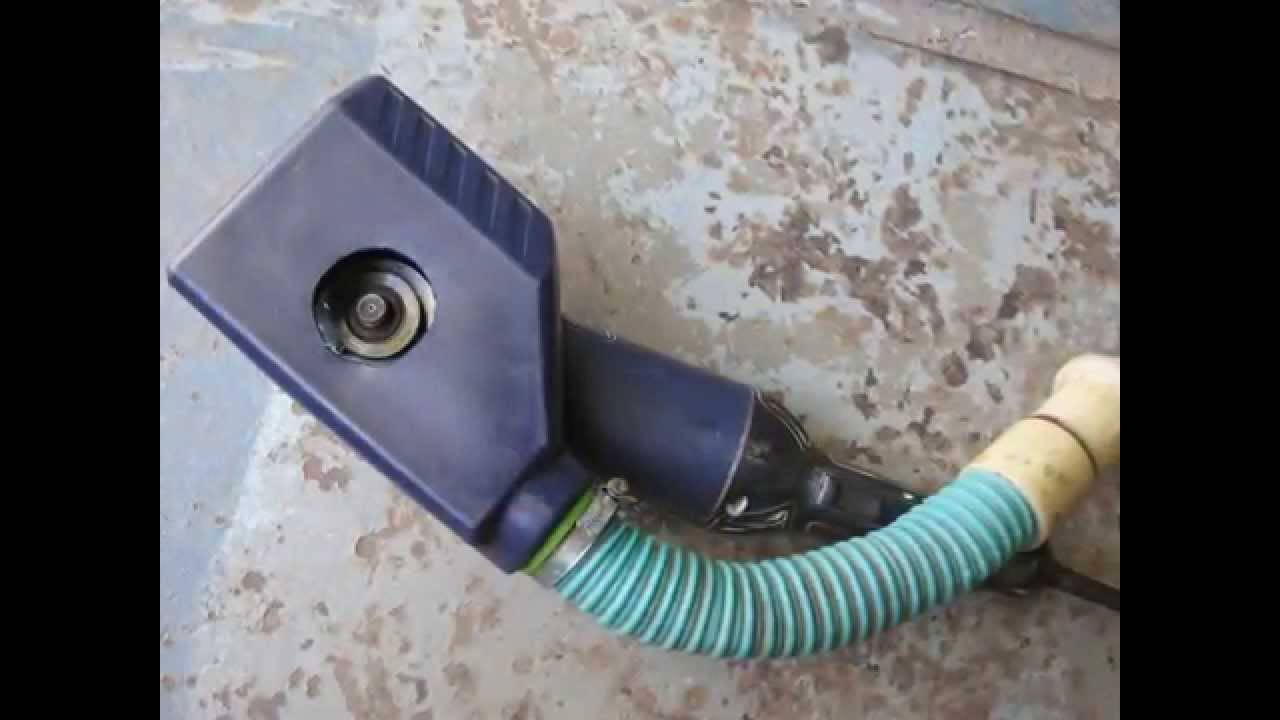

Изготовление защитного кожуха

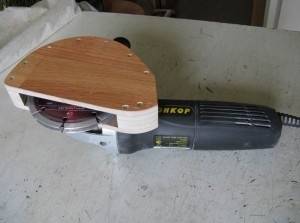

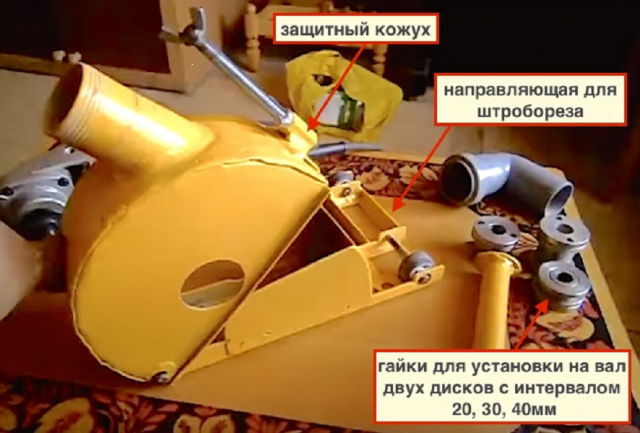

Защитный кожух вблизи
Конструктивно он является приплюснутым цилиндром, обрезанным сбоку. Дополняет его патрубок, рассчитанный на присоединение к нему шланга пылесоса. Последняя машина может быть строительной или вполне обычной бытовой. Во втором случае следует убедиться, что фильтр сможет потянуть будущие нагрузки.
Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.
Обратите внимание! В качестве бюджетного решения используются полукруглые пластины из железа в количестве 2-х штук. Для скрепления подойдёт полоска стали.
Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.
Регулировка глубины пропила
Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:
Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.
Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.
Установка на вал двух дисков

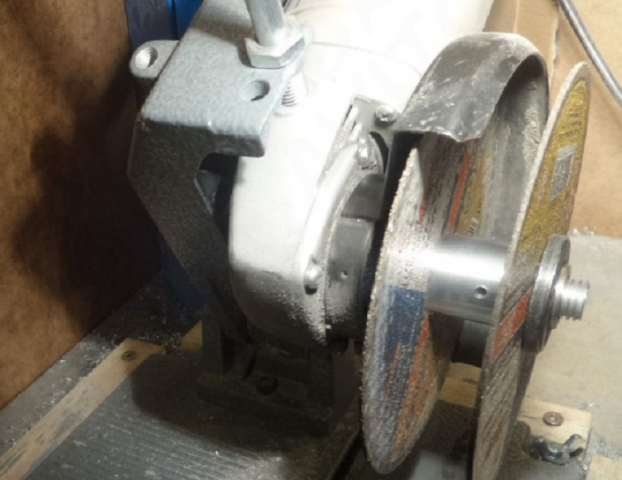

Два диска успешно установлено
Заводская деталь крайне редко изготавливается достаточно длинной, чтобы на ней получилось закрепить 2 круга. Выхода из этого положения два:
Второе решение является более привлекательным вследствие таких причин:
Порядок действий для этого решения-чертежа следующий:
В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.
Дополнительная информация! Некоторые используют ещё и скотч «для лучшего закрепления», но, когда речь идёт о тысячах оборотов на минуту, помощь от него незначительная. Лучше постараться качественно выполнить описанный выше перечень работ. Осталось обговорить специфические тонкости.
Особенности работы с самодельным штроборезом
Заводские бороздоделы имеют ряд небольших конструктивных отличий от болгарок. Это является следствием их целевого назначения. Ведь бороздоделы предназначены для выполнения исключительно одной задачи. Частично инструмент упрощен, но требования к качеству комплектующих остались всё такими же высокими. Более того, в основу расчётов нагрузки на болгарку положены и несколько другие соображения. Так, давление на вал шлифмашинки передаётся посредством углового редуктора. Грубо говоря, она рассчитана на резку железа и простую зачистку поверхности.
Когда же приходится прикладывать большое усилие, чтобы прорезать борозды, редуктор работает в режиме повышенного износа. Это способствует его более быстрому выходу из строя.
Относится это в полной мере и к подшипникам. Причина всего этого — двойной уровень нагрузки, оказываемой на узлы машины. Свой взнос делает и второй диск — ведь проектно его наличие не предусмотрено. Соответственно, передача усилия идёт с определённым отклонением от расчётных значений.
Но, несмотря на всё это, штроборезы на порядок более дорогие, нежели болгарки. Как правило, дешевле приобрести ещё одну УШМ и переделать её, нежели приобретать бороздодел. А чтобы самодельный штроборез из болгарки дольше прослужит, достаточно следовать простым советам:
В результате следования написанному руководству должен получиться качественно сделанный штроборез с возможностями не хуже, чем у заводских изделий. Но всегда следует помнить о рисках, как для оператора, так и инструмента. Возможно, если резать придётся много, имеет смысл всё же купить заводское изделие, чем отталкиваться от того, что уже есть и делать самоделку.
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Штроборез из болгарки своими руками
Какие рекомендации и советы учитывать при штроблении
Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.
Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:
Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки. Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см
Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см
После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.
Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.
В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом
Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе
Публикации по теме
Лазерный уровень своими руками процесс изготовления
Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание
Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях
Делаем роликовые ножницы самостоятельно из подшипников

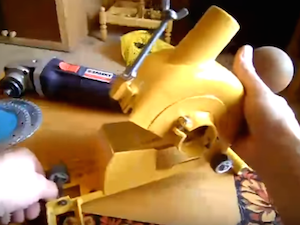

3 Простая конструкция кожуха из подручных материалов
Если нет возможности приобрести готовый кожух, то его изготавливают из имеющихся в наличии подручных материалов. Конструкция простая, но надежно защищает от мелких осколков. Размер выбирают произвольный, учитывая диаметр имеющихся дисков, ширину протачиваемой канавки.
Для работы в замкнутых помещениях обязательно предусматривают установку системы отвода пыли. В домашних условиях обычно подключают пылесос, но обязательно циклонного типа, поскольку улавливающий фильтр в обычной конструкции быстро забивается продуктами резки, а производительность отвода воздуха сразу снижается. Чтобы пылесос не затруднял проведение работ, шланг наращивают до 2 метров и используют удлинитель.
Если нет опасности сильного загрязнения помещений, их внутренней отделки, то выбирается простейшая конструкция нужного размера. Корпус изготавливается из любых строительных отходов – из кусков фанеры, ламината. Поскольку деревянная поверхность кожуха при движении инструмента по стене скользит мягко, то нет необходимости устанавливать направляющие колесики. Вырезать ровную горизонтальную штробу будет удобнее, прикрепив к стене направляющую планку – любую доску, правило.
Такая конструкция позволяет эффективно выполнять однотипные резы при укладке электропроводки по всему дому, но для повышения эффективности работы необходимо сделать полноценное устройство с регулятором глубины канавки, патрубком для пылеотвода. Например, из старой кастрюли подходящего размера.
Отрезают стенки, высота которых должна соответствовать максимальной ширине выпила. В центре днища проделывают отверстие под диаметр штатного кожуха. Далее приваривают крепежный хомут. Для увеличения жесткости наваривается дополнительный лист металла.
Внешняя сторона, вырезанная из листового железа, приваривается с обратной стороны, вырезанный из трубы патрубок под крепление шланга пылесоса – к округлой стороне, а шпилька рукоятки – к верхней части.
Для подошвы опорной площадки берется прямоугольный профиль. Он разрезается на две части, каждая из которых крепится сваркой под прямым углом. Дополнительно прихватываются две щечки. На площадку устанавливается заготовка из кастрюли. К задней стороне заготовки прикрепляют удлиненную гайку со шпилькой, регулирующей глубину пропила. Насадка готова.
Как сделать штробу в бетонной стене
Основным документом, регулирующим особенности выполнения штроб в любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.
Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.
Нормативные требования СНиП для штробления стен под проводку:
Какие задачи решает электрический инструмент для борозд?
Лучший штроборез по бетону, конечно, электрический. Инструменты такого типа пригодны для изготовления борозд не только в кирпичных стенах, но также и в железобетонных, и даже каменных конструкциях. Согласитесь, справиться с этим вручную было бы невозможно. По конструкции такой инструмент напоминает угловую шлифовальную машину. Такой агрегат способен нарезать борозды при помощи дисков, диаметр которых около 150 мм. Диски закрепляются так же, как и на шлифмашинах.
При работе образуется большое количество пыли, и от нее нужно своевременно избавляться. Поэтому всегда вместе с данным инструментом необходимо параллельно работать и пылесосом. В основном, все современные модели инструмента оснащены дополнительно специальной системой, которая осуществляет подключение пылесоса прямо к бороздоделу. Это удобно, и хорошая помощь для откачки пыли
Важно при работе с данным инструментом иметь спецодежду: а это и очки, и респираторы, и наушники от шума
Есть электрические инструменты, специально предназначенные для бетона. Они отличаются имеющимися резиновыми валиками, которые облегчают передвижение инструмента по рабочей площади. Работа встроенного аппарата начинает движение электромотора вращающимся телом с несколькими резцами. Для удобства у инструмента приделаны держатели для рук. Часто при работе таким аппаратом нужны дополнительные инструменты, без которых не сделать работу правильно и качественно. Трудно справиться с работой в этом случае без уровня, линейки и карандаша для разметки.
Устройство и особенности штробореза

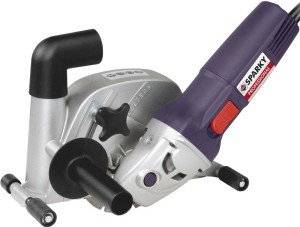

По внешнему виду и функциональности штроборез напоминает болгарку с двумя дисками. Это на самом деле так, ведь именно УШМ была взята за основу данного инструмента. Главное отличие состоит в том, что в штроборезе находится целых два диска, а очень большая мощность инструмента позволяет очень быстро и с минимальными усилиями выпиливать большие площади стен из любого материала — от кирпича до бетона. Принцип работы устройства такой же, как у болгарки, отрезные диски высверливают стены на нужную глубину, но есть и существенные различия.
Рассмотрим комплектацию штробореза:
Так как штроборез является профессиональным инструментом узкой направленности, то у него есть недостатки:
Владельцам частных домов полезно знать, как выбрать циркуляционный насос для системы отопления.
Конструкция штробореза
Однако у штробореза имеется одно отличие от шлифовальной машинки. Оно заключается в том, что создание штроб происходит в два раза быстрее по сравнению с использованием шлифмашины. К тому же, используя его для этой цели:
Если говорить подробнее о конструкции штробореза, то отметим, что собой она представляет отрезные машины большой мощности. В своём оснащении она имеет два алмазных диска. Расстояние между ними специалист может регулировать.
Настроить можно и глубину реза. Изменяя расстояние между алмазными дисками, можно прорезать пазы различной ширины и глубины. Диапазон, в котором можно осуществлять регулировку, варьируется от 3 до 40 мм.
Функции элементов штробореза
Основным элементом этого инструмента является пильный диск, который закреплён на валу. Для обеспечения хорошей безопасности при выполнении работ с использованием этого инструмента устанавливается специальный кожух для алмазных дисков. Благодаря этому исключается риск разлетания осколков. При пилении отсутствует вероятность их попадания в человека.
Все модели ручных штроборезов в составе своей конструкции имеют патрубки. К ним подключается внешний строительный пылесос. Благодаря этому оборудованию исключается появление в помещении пыли при выполнении работ.
Этот инструмент имеет платформу, которая снабжена направляющими роликами и салазками. Число последних может варьироваться от 2 до 4 штук. Платформа может устанавливаться относительно оси шпинделя в самых разных положениях.
Когда из прорезаемой канавки будет извлекаться диск, то салазки опустятся, что приведёт к его фиксации. Такая блокировка обеспечивает безопасность при использовании инструмента.
Возможность для получения реза высокого качества обеспечивается:
В современных моделях штроборезов в качестве силовой установки присутствует двигатель, мощность которого варьируется от 0,8 до 2,5 кВт. Чтобы повысить удобство при использовании этого инструмента, он оснащается специальными рукоятками.
Отлично, если у штробореза присутствует муфта скольжения. Благодаря ей обеспечивается плавность хода. Нелишним будет наличие у штробореза и системы защиты от перегрева.
Ещё одна полезная функция, которая не помешает — контроль износа щёток, а также электронная защита от перегрузок. Благодаря последней функции инструмент сможет отключиться в ситуации возникновения значительных нагрузок.
Как устроен и как работает
Устройство бороздодела похоже на устройство угловой шлифовальной машины (УШМ). Вращение рабочих дисков осуществляет мощный высокоскоростной электрический двигатель асинхронного типа. Через редуктор вращение передаётся на шпиндель, к которому прикреплены алмазные диски. На этом сходство с болгаркой заканчивается.
Отличительной деталью бороздодела является объёмный кожух, предназначенный для улавливания и отвода пыли. Как правило, на кожухе имеется несколько посадочных мест для дополнительных рукояток. Это позволяет выбирать оптимальное положение инструмента во время работы. Расположен кожух на передвижной платформе, которая в нижней части снабжена колёсами. Их может быть от 2 до 4. Перекатывая платформу по стене, оператор пропиливает борозду по заранее намеченной линии. Благодаря такому устройству отпадает надобность регулировать степень нажатия и штроборез легко скользит по шероховатой поверхности стены. На одной из сторон кожуха находится патрубок для отвода пыли. К нему присоединяется всасывающая трубка пылесоса.

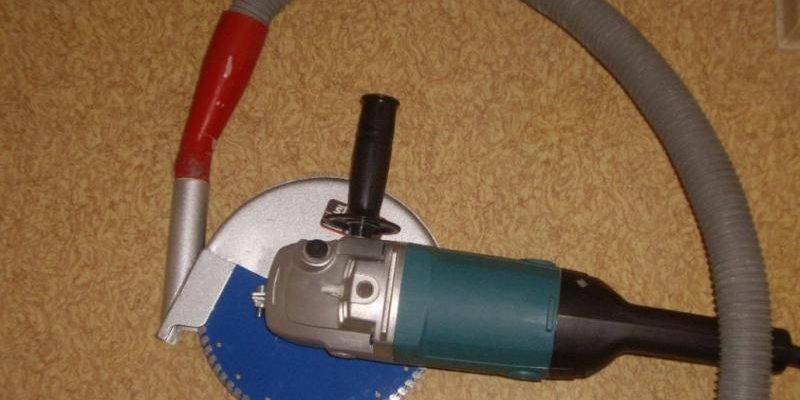

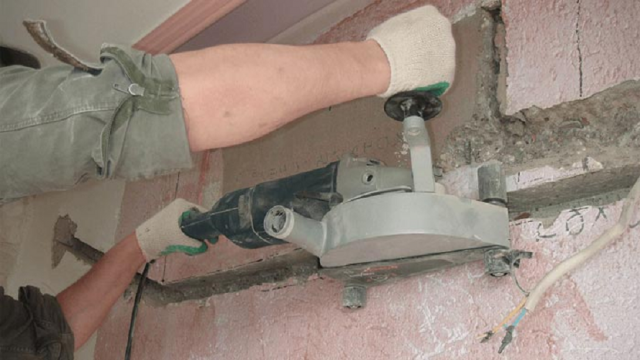

К патрубку для отвода пыли присоединяется шланг пылесоса
