Как сделать газовую горелку своими руками в домашних условиях?

Использование газового топлива неэффективно, без применения специальных горелок.

Сегодня рынок предлагает немалый выбор конструкций, от профессиональных, создающих температуры до 1500 градусов и выше, до бытовых устройств, которые нужны для отопления, готовке пищи.

Тем не менее самостоятельно изготовление этих устройств домашними умельцами обычное дело. Причина проста — газовая горелка своими руками, приспособленная к конкретной задаче и условиям работы удобнее, даже если обходится дороже фабричной.

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

Из основных материалов понадобятся:

[stextbox газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).[/stextbox]

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура.

Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

[stextbox Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки.[/stextbox]

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.

Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

[stextbox не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.[/stextbox]

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Пара слов под занавес

Как вы могли убедиться особой сложности в том, как сделать горелку нет. Задача эта позволяет проявить творчество, смекалку с фантазией. Возможных вариантов решения не счесть.

При этом самостоятельно изготавливать ее есть смысл из интереса. Либо когда необходимо устройство с необычными характеристиками заводской аналог, которого представляется излишне дорогим.

Источник

Простейшая газовая горелка для горна/плавильни

Доброго всем времени суток! Когда я только начинал путешествие по чудесному миру ковки, передо мной встал вопрос о том, как вообще сделать горн. Интернет полон описания всевозможных конструкций, которые, в большинстве своем, можно разделить на две категории:
1. Газовые горны
2. Горны на твердом топливе.
Как выяснилось, в моей деревне древесный уголь дешево не купить — только в маленьких мешочках по 2-3 кг и со сказочной ценой. Плюс планировалась эксплуатация в гараже, а строить серьезную вытяжку не хотелось.
Поэтому я остановился на газовом горне. Из плюсов — отсутствие копоти, доступное топливо, можно работать без поддува.
Из минусов — сложные контрукции горелок, виденные мною в интернетах.
За последние несколько лет я сделал несколько разных горелок и пришел к очень простой конструкции, которую можно сделать реально на коленке, даже, при желании, не прибегая к помощи электроинструмента. Причем все необходимые комплектующие свободно приобретаются в любой точке мира.
На такой горелке я последнее время и ковал, в том числе успешно варил дамаск, сан-май, плавил цветмет и т.п.
Недавно мне понадобилась еще одна горелка — для нагрева под кузнечную ковку длинной заготовки и я решил выложить описание, возможно, кому-нибудь пригодиться. Работает на пропане, если кто не понял.
Итак, нам понадобится:
1. Кусок трубы 3/4(20мм) длинной 21-25 см с резьбой 3/4 на конце.
Я просто отрезал кусок трубы и приварил кусочек с резьбой, купленный на рынке. Можно просто поймать местного сантехника и он вам нарежет резьбу за бутылку пива на вашей трубе, тогда сварка не понадобится.
2.Прокачной штуцер длинный с резьбой 8*1.25мм.
3. Чугунный тройник 3/4 с внутренней резьбой.
4.наконечник для полуавтомата под проволоку 0.8мм

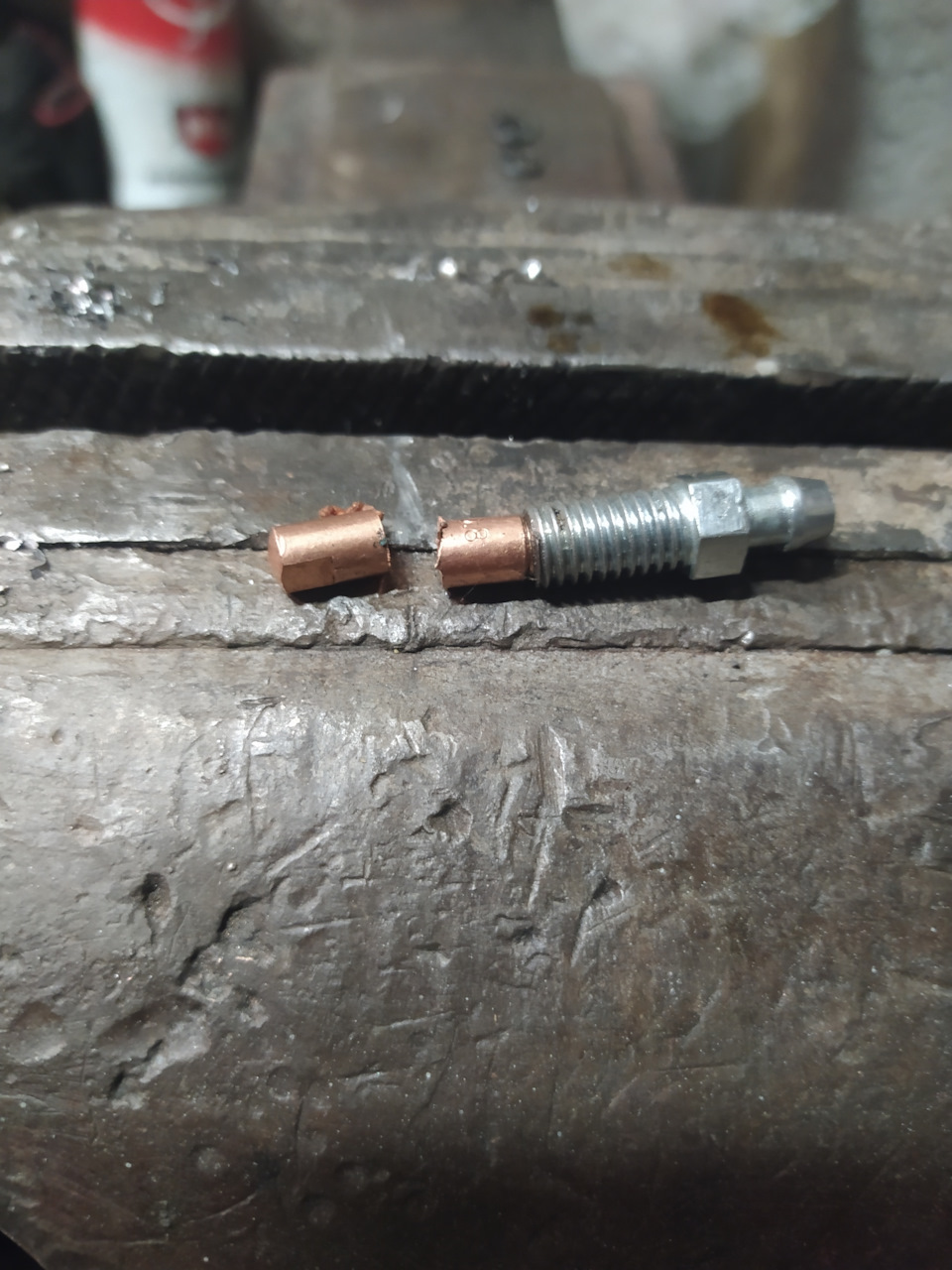

У тормозного штуцера отрезаем конус.

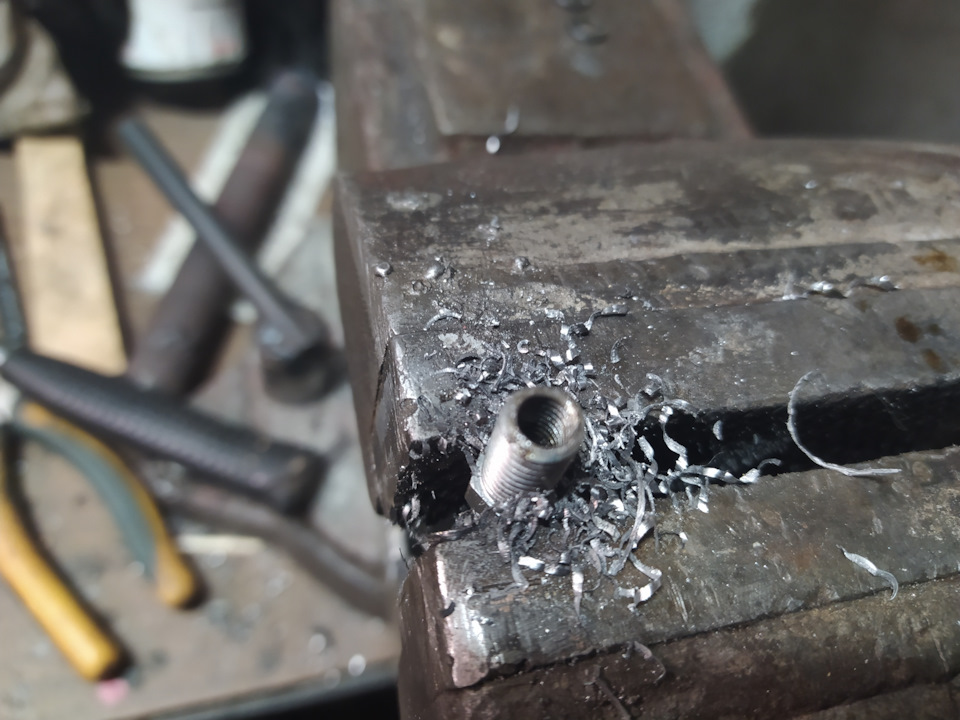

Затем рассверливаем его на 5 мм и нарезаем резьбу М6.

Вкручиваем в него наконечник от п/а на краску или фумку и обрезаем его, оставляя 5-6 мм. Срез обрабатываем напильником, что бы был ровный.

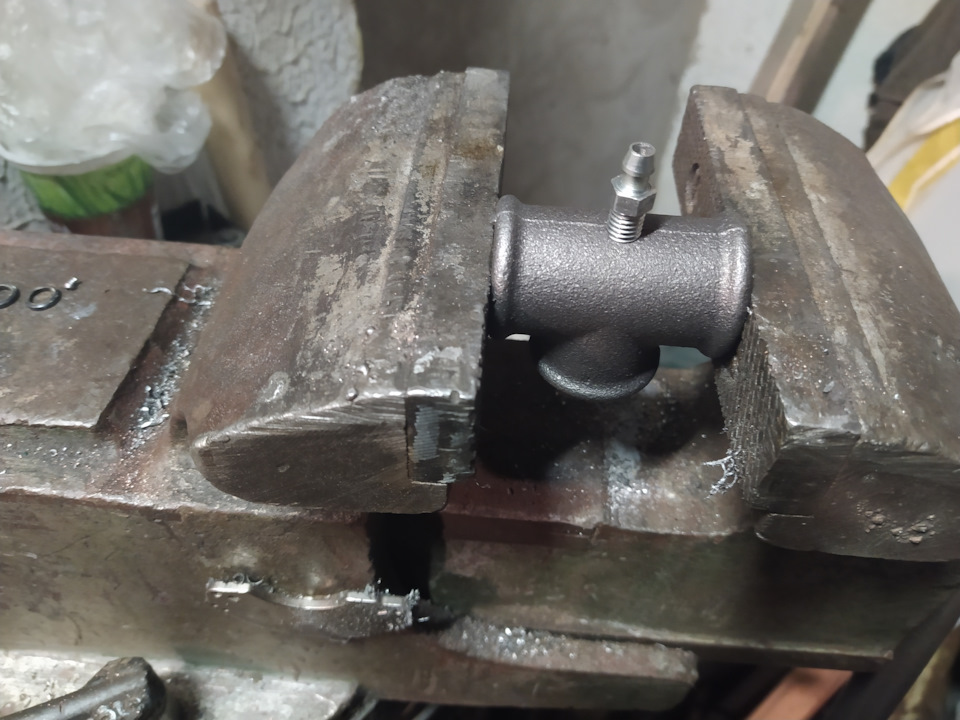

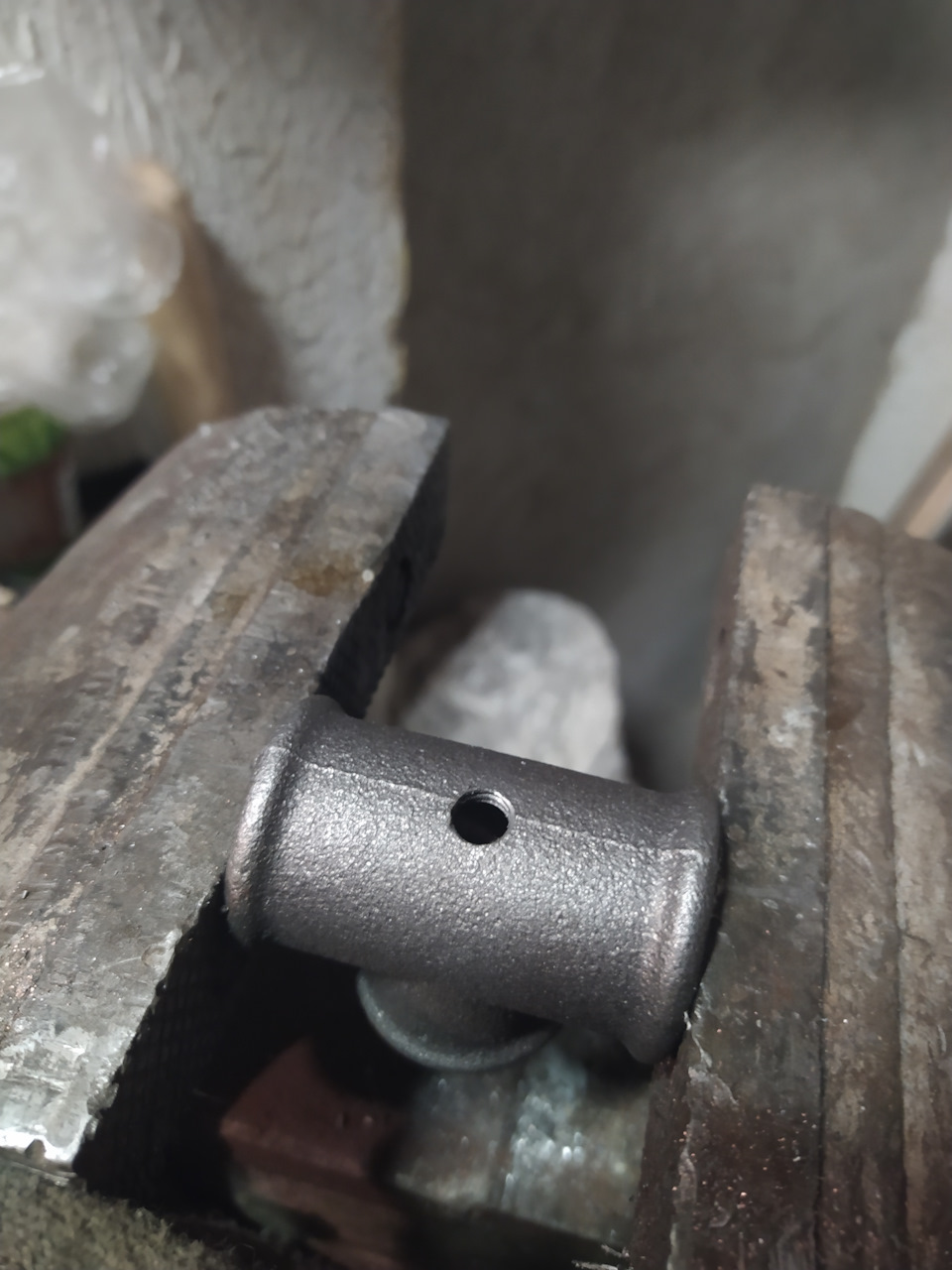

В тройнике сверлим отверстие 6.8 мм ровно по центру и нарезаем там резьбу М8.

В резьбу вкручиваем наш штуцер с наконечником примерно на половину глубины. Для надежность можно изнутри законтрить гайкой М8.

Вкручиваем нашу трубу в тройник, как на фото. Все! Горелка готова! Газовый шланг одевается на конец тормозного штуцера и обжимается хомутом. Регулируется все давлением газа.

Вот она, горит уже в горне в паре с такой же второй.

Ну и кратенько, как она горит. Горн холодный, поэтому еще видны синие языки. Как прогреется, будет равномерное желтое свечение.

Источник

Газовая горелка своими руками: инструкция по изготовлению

В этой статье мы рассмотрим, как изготовляется газовая горелка для пайки своими руками. Это приспособление часто востребовано и в частном хозяйстве, и в коммерческих целях – для индивидуального технического творчества и разного рода задач по строительству. В частности, с помощью газовых горелок проводят спаечные, слесарно-кузнечные, кровельные, ювелирные работы, получают и для других целей пламя, температура которого превышает 1500°C.

В слесарном деле при помощи газовой горелки можно раскалить металлическую заготовку, чтобы в итоге она получилась достаточно закаленной. При проведении сварочных работ с некоторыми металлами места будущих швов должны быть прогреты.

Параметры для изготовления горелки для пайки

Во-первых, устройство нужно делать из тугоплавких металлов. С правильно настроенной горелкой можно получить температуру свыше 1000°C.
Во-вторых, горелка должна быть оснащена надежным рабочим краном, который в случае опасной ситуации перекроет подачу газа.
В-третьих, нужно использовать надежный узел подключения к баллончику с клапаном или 5-литровому пропановому баллону с редуктором, который исключит риск возникновения аварий.

Ниже показана типовая схема и принцип действия инжекторной газовой горелки:

Горелка своими руками – чертежи

Внутренний диаметр трубки вкладыша (1) должен быть на 0,5 мм меньше, в сравнении с внутренним диаметром насадки. Внутри приварена шайба (2) с отверстиями для воздуха. Втулкой (2) фиксируется трубка с ниппелем.

Конструкция отличается тем, что при перемещении вкладки в насадке возможна регулировка подсоса воздуха через отверстия для вентиляции – и в итоге регулировка температуры огня в большом диапазоне.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:
• дрель;
• болгарка;
• молоток;
• наждачная бумага;
• заготовки из латуни для форсунки рассекателя;
• тонкая латунная трубка диаметром 15 мм;
• деревянные бруски;
• тиски;
• силиконовый уплотнитель или ФУМ-лента;
• шланги для соединения;
• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой.
В случае отсутствия таковой, делаем так:
1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.
2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.
3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.
4. Подгибаем все к центру и привариваем к трубе горелки.

Горелка своими руками: видео

Источник

Газовая горелка своими руками для пайки: чертежи, фото и видео

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Самодельный аппарат сделать можно сугубо на пропане, бутане либо же пропан-бутановой смеси. То есть безопасно работать прибор может только на газоподобных насыщенных углеводородах и воздухе.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему. При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

Конструкцию подобных газовых аппаратов разрабатывают с учётом удобства в эксплуатации, профилактики, ремонта. Поэтому они должны быть легкоразборными. Это упрощает процесс обслуживания и ремонта.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

Корпус горелки изготавливают из стали. Рассекатель делают из латунного прутка. В корпусе рассекателя сверлят несколько отверстий (обычно более четырёх). Это позволит создать хорошую циркуляцию кислорода на выходе горелки.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

В стандартной конструкции газовой горелки будут металлокорпус, форсунка, редуктор, регулятор подачи топлива, головка и узел для фиксации газового баллона.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Правильно сделанная горелка на пропане прослужит длительный срок. С ее помощью можно выполнить множество бытовых задач, без использования ряда дорогостоящих инструментов

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

Необходимо взять трубу диаметром 40 мм и при помощи болгарки отрезать от нее кусок нужной длины.

Далее, неровные края срезов на трубе нужно зашлифовать.

Для выравнивания краев внутри заготовки можно воспользоваться напильником, а для шлифовки наружного края хорошо подойдет шлифовальный станок.

Находим трубу немного меньшего диаметра, чем наша заготовка и при помощи газосварки привариваем к ней штуцер.

Следующее, что необходимо сделать, – это заварить противоположное отверстие трубы со штуцером, отшлифовать его и просверлить отверстие диаметром 0,9 мм.

Для того, чтобы проверить работоспособность самоделки не стоит сразу сваривать ее намертво. Лучше приварить три металлических прута, проверить работу, а уже потом сваривать окончательно.

Подключаем собранное в «черновом варианте» устройство к газовому баллону и проверяем его работоспособность. Если все в порядке – можно приступать к окончательной сборке.

Убедившись, что горелка работает исправно, можно убрать металлические пруты, сварить между собой ее детали и покрасить приспособление термостойкой краской.

После высыхания краски можно приступать к окончательной сборке устройства и подключению его к баллону с пропаном.

В целях собственной безопасности подключать горелку стоит только через редуктор

Шаг 1 – отрезаем кусок трубы для горелки

Шаг 2 – шлифуем полученную заготовку

Шаг 3 – соединяем штуцер с трубой

Шаг 4 – завариваем обратную сторону трубки

Шаг 5 – собираем устройство

Шаг 6 – проверка работоспособности горелки

Шаг 7 – сборка и покраска изделия

Шаг 8 – подключение горелки к баллону

Как видите, ничего сложного в самостоятельной сборке газовой горелки нет. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.

Вариант 2 — мощная газовая горелка

Предлагаем также попробовать собрать более сложную в конструкционном плане, но и более мощную горелку.

Для сооружения этого варианта потребуется немного больше инструментов и материалов, но полученный результат вас не разочарует.

Такую горелку на пропане можно использовать, например, для плавки металла в горне, для сжигания сорняков на собственном участке, а также для других целей

Итак, для сооружения пропановой горелки потребуется приготовить следующие материалы:

Предпочтение лучше отдавать латунным изделиям. Кроме того, для конструирования самоделки потребуется следующий набор инструментов: разводной ключ, дрель, кернер, припой и флюс, паяльная лампа.

Подготовив все необходимое, можно приступать к сборке устройства.

Для начала, просверлим в латунной заглушке отверстие диаметром 0.8 мм. А затем, на стальной трубе возле окончания линии резьбы сверлом 3.2 мм просверлим еще 4 отверстия.

Латунный бочонок впаиваем в ниппель, а ниппель, в свою очередь, вкручиваем в соединительную муфту.

Далее, муфту приложите к концу металлического наконечника. Для усиления надежности соединений нужно пользоваться резьбовым герметиком.

Соединяем латунную заглушку с просверленным отверстием с резьбовым бочонком и закручиваем соединение до упора. Полученную деталь вкручиваем в муфту.

Отрезаем кусок металлического листа необходимого размера, формируем из него конус. Далее, крепим конус саморезами к концу металлической трубы.

Стальную трубу соединяем с латунной муфтой. Закручиваем латунную муфту с другой стороны жиклерного узла. А, затем, вкручиваем футорку в латунную муфту. В конце устанавливается быстроразъемное соединение для газового оборудования низкого давления.

Собрав устройство можно подключать его к газовому баллону с пропаном. Для этого регулятор подачи газа соединяется с баллоном, а быстроразъемное газовое соединение с горелкой.

После соединения всех деталей нужно обязательно проверить все стыки на утечку газа. Самый простой способ – это смазать соединения мыльной пеной. Если начнут появляться пузыри, то соединения не герметичны.

Если утечек не обнаружено, можно приступать к тестированию и эксплуатации газовой горелки на пропане

Шаг 1 — Сверлим отверстия для пропуска газа

Шаг 2 — Собираем ниппельный узел

Шаг 3 — Собираем узел жиклера

Шаг 4 — Делаем сопло горелки

Шаг 5 — Соединяем полученные детали

Шаг 6 — Подключаем горелку к баллону

Шаг 7 — Проверяем на утечку газа

Шаг 8 — Тестируем собранную горелку

Во время работы не стоит забывать, что пропан – взрывоопасный газ, и любое несоблюдение правил техники безопасности может привести к необратимым последствиям.

Поэтому перед испытанием устройства нужно обязательно проверить все соединения на герметичность. И только убедившись, что утечки нет, можно приступать к работе с самоделкой.

Вариант 3 — миниатюрная модель горелки

Давайте рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют еще горелкой Бунзена.

Особенностью этого устройства является то, что его можно свободно держать в руках, не боясь получить ожог. Давайте попробуем собрать ее собственными руками.

Для работы понадобятся:

Подготовив все необходимые материалы можно приступать к созданию нашей самоделки.

Для этого воспользуемся следующей инструкцией:

Для создания горелки можно взять медную трубку, например, от кондиционера диаметром 8 мм, длиной 10 см. Отрезав кусок необходимой длины его нужно очистить от зазубрин с внутренней и внешней стороны. Также отпилим кусок трубки меньшего диаметра длиной примерно 4 см.

Для создания форсунки горелки необходимо отрезать кусок иглы с медицинского шприца. Края иглы при откусывании могут примяться, поэтому рекомендуем зачистить их напильником, а потом пройтись тонкой проволокой.

Конец медной трубки нужно сжать пассатижами так, чтобы зафиксировать иглу. Далее нужно обработать конец трубки ортофосфорной кислотой, припаять кусок толстой медной проволоки и запаять щель в трубке.

Если вы обрабатывали медную трубку ортофосфорной кислотой, необходимо помыть эти места обычной водой, чтобы избежать окисления. Далее припаиваем конец медной трубки так, как показано на фото.

Для упрощения регулировки пламени можно воспользоваться болтом М8. Чтобы это сделать, просверлим отверстие под болт в начале толстой медной трубки.

При помощи болта можно регулировать интенсивность горения пламени. Для надежности, можно усилить соединение металлической гайкой.

Чтобы не держать горелку в руках можно сделать для нее подставку. Для этого потребуется сделать на горелке две петли из проволоки и изготовить штатив для горелки. Чтобы сделать штатив нужно взять небольшой кусок толстой фанеры, просверлить отверстие с краю и вставить в него кусок толстой медной проволоки. Штатив для горелки готов.

Горелка в собранном виде с полностью закрученным болтом дает минимальное пламя, а если открыть подачу воздуха, пламя может гореть с большей интенсивностью. Не опасаясь обжечься, можно взять горелку в руки.

Этап 1 – подготовка трубки для горелки

Этап 2 – делаем форсунку из медицинской иглы

Этап 3 – соединяем трубку с проволокой

Этап 4 – соединяем два куска медной трубки

Этап 5 – вставляем регулировочный болт

Этап 6 – тестируем регулировку устройства

Этап 7 – делаем штатив для горелки

Этап 8 – проверяем работоспособность устройства

Теперь вы знаете, как соорудить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы расскажем немного ниже.
