Как сделать самодельную коробку передач
КПП для ПК своими руками из старого джойстика (часть 1)
Не так давно я пошел в автошколу, там покатался на симуляторе и понял, что занятий катастрофически мало, решил “покататься” дома и приобрел руль Logitech MOMO. Всё в нем хорошо, да только КПП на руле секвентальная и нет педали сцепления. А самый дешевый руль с КПП и педалями даже БУ стоит недешево, по крайней мере несопоставимо с MOMO.
Конструкция рычага понятна, но долго не мог определится с материалами и составными частями из чего же все сделать. Долго вынашивал эту мысль, но вот настала осень и наконец то приступил к действиям:

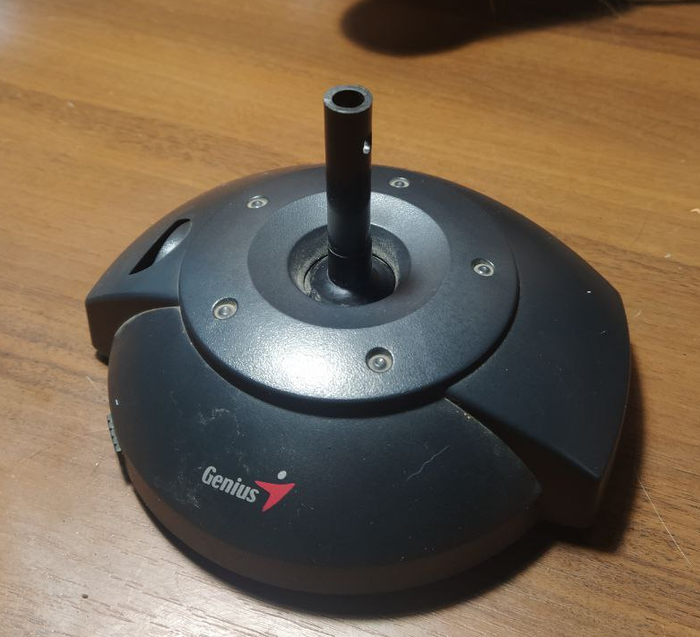

Взял джойстик на GAME-порту genius F-16:
Поскольку Game-порта на моем ПК нет, а звуковую карту ради него покупать не хотелось то электроника с него нам не подойдет, но сам механизм пригодится. Разбираем и удаляем все лишнее:
Но что же дальше? Буду импровизировать, используя подручные средства:

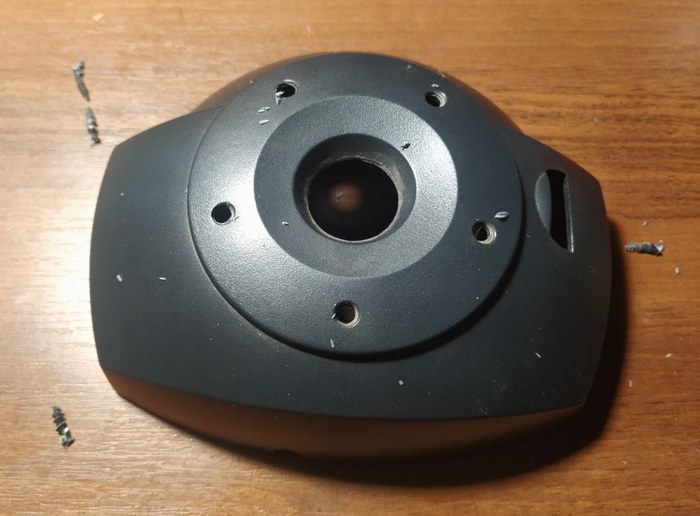

Для соединения буду использовать винты и гайки, а значит сверлим отверстия:

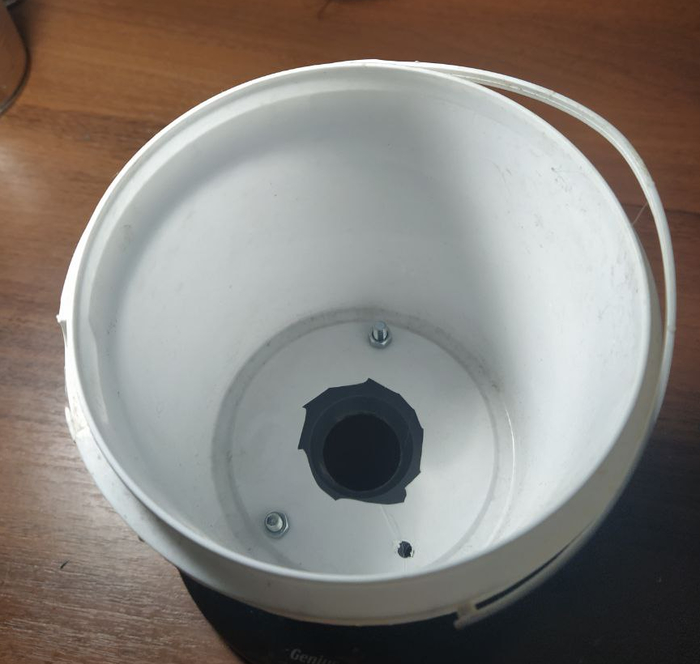

Прозрачный пластик ведёрка слишком хрупкий и не эластичный, пришлось использовать другое из непрозрачного пластика:
Дальше нужно изготовить направляющие в виде буквы Ж. Моя КПП будет на 5 передач + задняя:
Опыта обращения с лобзиком у меня мало, поэтому вырезал наотвяжись, лишь бы проверить работоспособность идеи:
Теперь нужно сделать фиксаторы, они же будут выполнять роль контактов:
Их я выполнил из стальной проволоки и закрепил шурупами, а роль рычага выполняет шпилька М8, фиксируется мягко и достаточно надежно:
Теперь дело за электроникой
Хрен знает, какие навыки может подарить подобный тренажер. Привыкнуть к рычагу переключения передач можно за пару минут. Но зато в симуляторе ты явно не сможешь прочувствовать момент схватывания сцепления и не сможешь потренироваться всем тем упражнениям, которые требуют от тебя вертеть головой, типа парковке в бокс, параллельной парковке и всему подобному. Сдается мне, что это куда важнее, чем дергать палку туда-сюда. Даже сотня часов не заменит час на площадке.
Слегка дендрофекальненько, но прикольно. Жду продолжения
О, ну тогда я уже практически дипломированный пилот Airbus, я тоже умею на симуляторе летать. Только я вот себе отдаю отчет, что мышечная память на симуляторе нифига не помогает в реальном деле. Правильнее взять дополнительные уроки по вождению на реальной технике.
Фанеру надо, ДСП развалится моментально
Чувак. Ты каэш молодец. Люблю всякие самоделки.
Сам такой херней занимался когда был школотроном-студиком. Все закончится тем что ты потратишь кучу времени и усилий на сборку, настройку, переборку этого барахла. Потом поиграешься чуть чуть, удостоверишься что оно хреново но работает и забьешь болт)
Со временем поймешь что затраченные усилия того не стоят, разве что в виде развлекухи во время конструирования этого барахла)
Смешно, но у меня была мысль такую штуку и фейковую педаль сцепления в свое авто с АКПП сделать. Так, шутки ради, чтобы в пробках разминать левую ногу и руку, не забывать навык, так сказать)
Учится водить на симуляторе, все равно, что учиться сексу с искусственной женщиной. Дальше проект развиваю просто по фану, не для учебы.
Только у Момо две педали и фиг знает чем тебе это вообще поможет)
Я охуеваю, дорогая редакция. А ведь прикольно что это ещё и работать будет. Правда не долго и это не точно.
Автобус)
Стойка игрового руля своими руками (часть 5)
Дисклеймер: «Пост с большим количеством картинок и затраченных денег».
Сервопривод способен выкрутить руки, не то что стойку из труб, из которых и была сделана предыдущая стойка (Стойка игрового руля своими руками (часть 4))
Новая стойка выполнена из конструкционного алюминиевого профиля размером 40×40, 40×80 и 40×120 миллиметров.
Проект стойки выполнен в программе May-CAD по моим размерам (чтобы помещалась в отведённом ей парко-месте)
Найти ссылку на скачивание не составит труда, кому надо тот найдёт.
Ниже видео процесса проектирования:
У данной стойки имеются следующие минусы: отсутствие возможности изменения угла наклона педалей и сидения. Но меня пока устраивает.
Процесс сборки не сохранился, сделал только несколько фотографий
Закупал материалы на «Соберизаводе» там же осуществлялась резка
Так как заказывал первый раз, то кое-какие крепежи купил с большим запасом (осталось дофига). Но в процессе есть возможность что-то нарастить. Планирую выделить пространство и поставить мониторы стационарно на стойку из того-же профиля.
Результат сборки можно увидеть на следующий фотографиях
Результатом очень доволен, особенно колёсиками, т.к. гонки совмещаются с работой на одном и том-же рабочем месте.
Ссылка на ПО и проект стойки в описании под видео.
Спасибо за внимание!
Папа сделал для дочки гоночный симулятор из картона!
Рычаг КПП для симрейсинга из сомнительных материалов
Всем доброго времени суток!
В моём вчерашнем посте про педали я показывал фото самодельного шифтера:
Попросили рассказать о нем подробнее. Рассказываю))
Итак, сердцем этого безобразия игрового контроллера является небольшая USB плата и микросвитчи, заказанные в Китае:
Всего было два комплекта плат с кнопками и джойстиками для аркадного контроллера. Один комплект использовал по назначению:
А из другого решил состряпать шифтер.
Вместо такой платы можно запросто использовать дешевый геймпад, клавиатуру или ардуино. В общем, что под рукой окажется.
Так как я хотел сделать конструкцию как можно компактнее, накосячил. Например, чтобы установить микросвитчи, пришлось расположить их вот так:
На их впихивание ушло прилично времени))
Для обеспечения чёткой тактильной фиксации рычага был применен дверной стопор:
Шарнир изготовлен из стальных уголков, крепление рычага из болта:
Шифтер крепится к табуретке с помощью струбцины, компьютером воспринимается как обычный геймпад, игры кушают на ура.
Это всего лишь прототип, хотелось поскорее попробовать, как же играется с рычагом КПП)) Сделал я эту шнягу за вечер.
Сорри за камеротряс, пришлось снимать на весу одной рукой, а другой переключать передачи (на самом деле, у меня есть хороший штатив, но на нем нет крепления под телефон, а это уже новый повод для колхозинга))))
Я не сделал возврат рычага в центр, и в целом решил не заниматься больше конкретно этой поделкой, так как в ютубе подсмотрел в голове уже созрел план более сложной и прочной конструкции с использованием металла, подшипников и т.д. Если будет время и желание, то сделаю и поделюсь процессом, если это кому-то интересно))
Как я кокпит собирал (гоночный автосимулятор)
Зима у нас длинная, и вот, чтоб интересней было коротать долгие зимние ночи надумал я собрать кокпит (гоночный автосимулятор).
Купил руль, Logitech G27, (не только руль, а еще педали и рычаг КПП). Выбор пал на него, потому что это лучший руль по отзывам, да и к тому же он подключается как к компьютеру так и к playstation 3 и даже 4
Затем приступил к сборке непосредственно самого кокпита.
Цель была не просто поиграть в игры типа NFS или покататься в GTA5, (для этого я мог бы и на свой стол руль закрепить), задача была собрать прям кресло пилота для симмуляторов типа Assetto Сorsa и Project Сars 2.
Один из самых популярных на нашем рынке кокпитов имеет жесткое сиденье-ковш в котором не регулируется даже угол наклона спинки, в котором моя спина с тремя грыжами просто задубеет, огромная труба посередине которая будет мешаться между ног во время активной работы с педалями. Есть варианты лишенные этих неудобств, но они под заказ из Европы втридорого.
В общем хуле тут делать, — подумал я, и принялся к сборке кокпита своими руками. Сначала нашел кресло на авито, топовое кресло от BMW E38 с ломающейся спинкой, массажами, подогревами и поддержкой колен, но состояние не очень.
Купил, а потом уже понял что тут ведь регулировки все электрические, а это значит что нужно подключать пусковое на 12в 6А, что меня смутило. Пусковое то есть, да и можно было заюзать БП от компьютера, однако лишние провода, зависимость от розетки и необходимость где то прятать саму бандуру пускового напрочь отбили желание. Сиденье было продано бмвшнику с наваром)))
Затем купил сиденье с пассата сc, с рельсами-салазками
Теперь каркас. Сначала подумал сварить каркас из железной квадратной трубы, но потом понял что это в сборе будет весить килограмм сто, а мне нужно так, чтоб в мое отсутствие жена могла сама передвинуть все это, чтоб например пропылесосить или подвинуть к телеку и запустить игру сыну. Из легких вариантов на ум пришла система Джокер, из которой собирают мебель и стеллажи в магазинах.
В общем набросал я чертежи, составил смету чего купить, и айда в магазин.
Ну и только теперь я приступил к работе. Ладно, теперь поменьше текста и побольше картинок. Нужна болгарка, дрель, шуруповерт, рулетка, фломастер и примерно 1 день свободного времени.

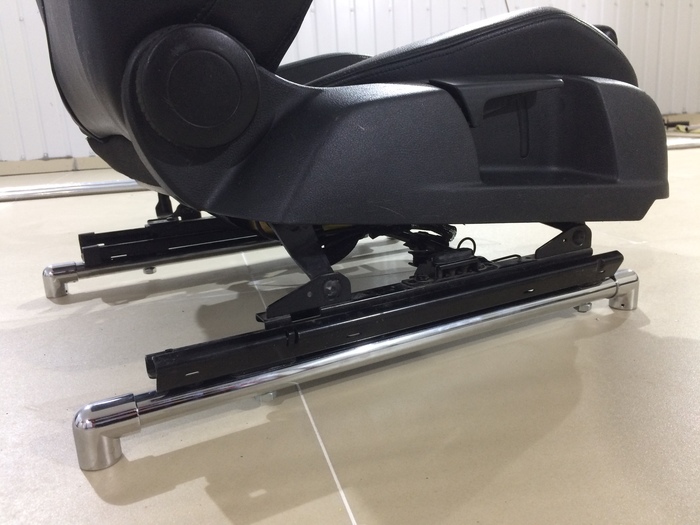

Болтами на 10 прикрутил трубы к сиденью:
Начал с основания всей конструкции:

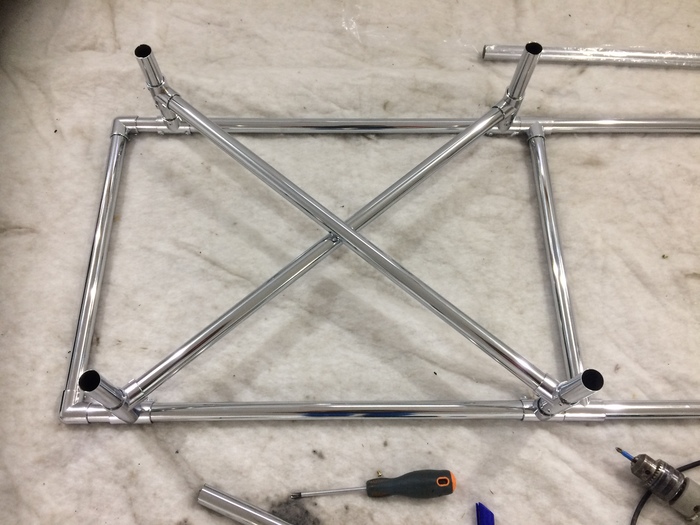

А вот все вместе, усилил крест-накрест трубами. Снизу постелил тряпку чтоб не царапать хром
Родные болтики системы Джокер лучше заменить на шурупы под гипсу
желтенькие — родные болтики системы джокер, блестящие — шурупы под гипсу
Трубу взял с запасом, потому что отрезать всегда успею, а вот длинна на раннем этапе неизвестна, потому что надо сесть и примерить для своего роста
переходим к педалям, с обратной стороны прикрутил две трубы на 4 болта
ну и эти трубы прикрутил к основанию, делал все без затяжки, слегка подтянул только чтоб можно было регулировать угол наклона педалей и высоту. Окончательно подтяну все в самом конце.

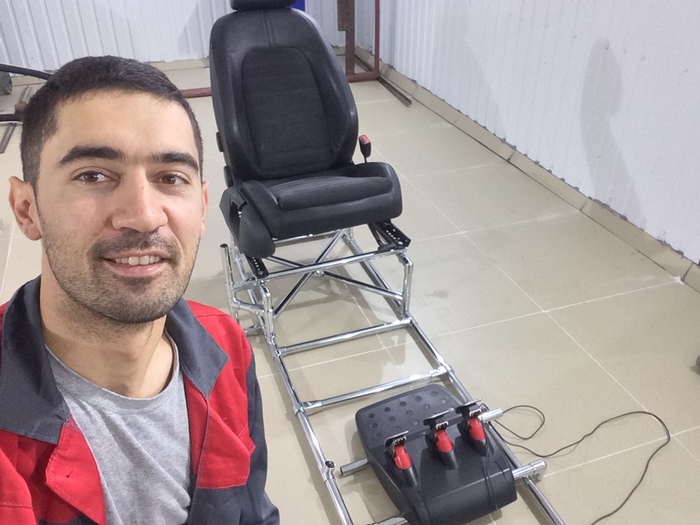

А вот и я) Одному сложно, т.к. некому подержать во время регулировки высоты
Прикрутил держатель КПП, очень прочно получилось, надежно, без люфтов
А это столик на котором будет держаться руль, если приглядеться видно 4 болта которыми он прикручен. Это первый вариант, на финальном фото вы заметите что все немного по другому
Экспериментирую с высотой и углом наклона, снова постелил тряпки потому что приходится садиться, а это нагрузка и хром может поцарапаться, а потом начнет ржаветь в этих местах
Сам руль тоже прикрутил к столу болтами, потому что родные крепления хиленькие

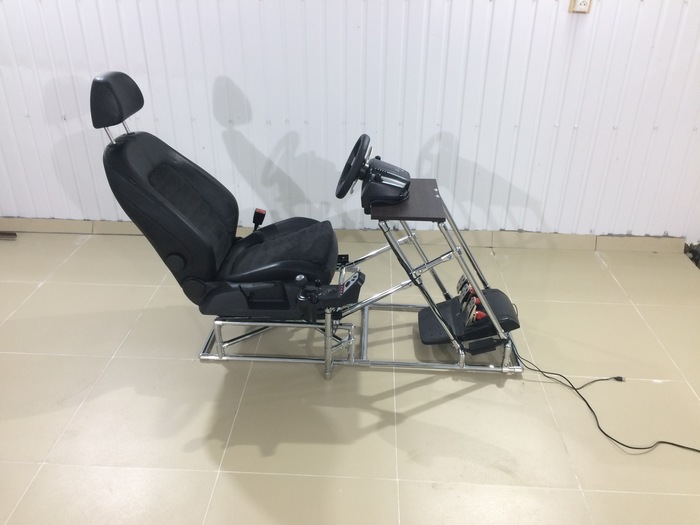

UPD подключил и настроил, вот видео кокпита в деле
Когда комп не тянет Cities: Skylines
Как я становился виртуальным гонщиком. Часть 2
В предыдущем посте я рассказывал, как я собирал кокпит дендро-фекальным способом. Почитать можно здесь https://pikabu.ru/story/kak_ya_stanovilsya_gonshchikom_virtu.
Для ЛЛ: Захотел играть в гонки с рулем на компе, купил руль, надыбал кресло, сварил из профиля 20*40 конструкцию и начал кататься.
В этом посте я расскажу какие модификации были установлены на мое творение. Итак, что мы имеем.
Полазил по барахолкам и разборкам. Все еще нет дешевого и хорошего варианта. Выручил тесть: он тесно связан с ремонтом авто и откуда-то подогнал мне кресло от Mazda3 (по крайней мере по коду именно с этого авто)
Выглядит намного лучше. Особо комфортность не оценить, так как ровно кресло не ставится из-за разности в высоте на жигулевском кресле (и кто это вообще придумал?), поэтому дополнительная опора мешает.
Кстати. В старом варианте крепление кресла состояло из приваренного болта к раме, и через рельсы сиденья надо было навернуть гайку. То еще удовольствие, занимало минут 20. В новой версии уже просверлил раму и поверх отверстий наварил гайки. Так можно завернуть болт с шестигранником в башке, а это намного быстрее и проще.
Так-с, с креслом вроде пока все. К чему там еще была претензия? Ах да, к педалям. Взрываем педали, посмотрим, реально ли их переделать? ТВАЙЮМАТЬ! Продавец сказал, что он почти не пользовался рулем, но внутри педалей.
Что же, чистим, смазываем и в продакшн.
Как можно заметить, в текущем варианте педали стоят на полу и нажимаются «вниз». В автомобилях педали прикреплены к моторному щиту и нажимаются «вперед», за исключением педали газа. Включаем смекалку и прикидываем педаль к носу
Похоже на правильную постановку. Будем изобретать.
Берем два профиля 20*40*600 и сверлим много отверстий для возможности регулировки положения педалей в горизонтальной плоскости.
Совокупляем педали с кронштейном
И прикидываем её к кокпиту
Отлично. Сверлим в раме несколько отверстий для возможности регулировки по высоте и крепим.
Длины болтов не хватило чтобы поставить гайку снаружи, поэтому долго матерился, пока крутил её внутри профиля. Потом пришла в голову мысль: приварить её! Так у меня получилась первая закладная гайка, хоть и немного своеобразная.
Публика довольна, я доволен. В текущей конфигурации можно гибко настраивать сиденье и педали (в том числе вообще убрать педаль сцепления, так как она не используется в F1).
В голове сейчас сидит целая туча будущих модификаций, в том числе и имитация движения болида наклонами кокпита, но это совсем в будущем.
Потом придется переделать крепление самого руля. Так как в болидах он стоит почти перпендикулярно горизонту.
Также хочу поставить вибро-динамик в кресло, как это сделал alphamods. Я хотел поставить обычный динамик от саба на 12″ под кресло, но вариант альфамода мне больше понравился.
На данный момент разобрал базу руля и КПП, все почистил и смазал. Грязи было намного меньше, чем в педалях, но рулем пользовались и довольно активно.
В скором времени выложу пост о том, как я делал сабвуфер, чтобы хорошо играть в игры и слушать звуки мотора, а также пост о том как я делал детскую кухню, а после уже посмотрим что получится сделать из грядущих модификаций.
Да, еще просили видео, но, как ни странно, его пока нет. Но обещаю снять и выложить.
ПС: Баянометр сравнил этот пост с клубничкой.
Спасибо всем, кто дочитал, тем кто читал, комментил и оценивал предыдущий пост. Не ждал такого ажиотажа
Как я становился гонщиком (виртуальным)
Сварщик из меня тот еще, вообще я программист, но тут, как говорится, приперло.
Сварил основную раму, прикинул сидение, пока не понятно.
Добавил крепление для ручки КПП. Ну и надо протестировать. Подняли на второй этаж (да, гараж у меня в два этажа) и запустили аКорсу
Зашло. Все очень монолитно, форсфидбэк прям по другому заработал. Педали намертво прикручены и никуда не уезжают. Прям доволен.
НО! Экран далеко. Хочу лучше видеть. Посмотрел на маркете средние размеры 32″ телевизора и собрал его из дерева. Отец на меня криво посматривал, когда я написал ему, что я создал телевизор из дерева. Получилось как-то так:
Ну а дальше покраска и переезд на дачу. Там есть просторная веранда, и на летний период можно там поставить
Даже детям по размеру. Учатся водить и ездить по правилам.
Ну а так это выглядит от первого лица:
В общем получилась, как сказал мой друг «пушка-гонка».
Но на этом эпопея этого кокпита не кончилась. Продолжение следует.
