Как сделать самому vga кабель

Передача видеосигнала VGA по витой паре. Как сделать удлинитель VGA кабеля или VGA-RJ45 переходник.

Ранее мы уже писали статью о переходнике 3 RCA to VGA (D-Sub 15 pin), в ней описан интерфейс VGA c распиновкой и способ подключения между собой устройств с аналоговым компонентным интерфейсом 3 RCA и с аналоговым компьютерным интерфейсом VGA. А как поступить, если у Вас имеется компьютер (любое другое устройство с таким выходом) в одной комнате и монитор (телевизор) с VGA видеовходом в другой?

Конечно, можно приобрести и проложить длинный кабель VGA-VGA (папа-папа). Однако, первое, что отталкивает в таком случае — это, конечно, же цена. За такой готовый кабель длиной 15 м придется выложить от 20$, а если Вам необходимо 20-30м? Разумеется, такой обойдется ещё дороже. Второй негативный фактор может возникнуть, если у Вас в квартире уже сделан ремонт и единственный способ протянуть кабель — это за плинтусом. Такие «заводские» кабели бывают достаточно толстыми, на каждом таком кабеле (даже средней толщины) имеются толстые ферритовые кольца, что не позволит уложить такой кабель за плинтус. А в случае необходимости протянуть такой кабель через стену в соседнюю комнату потребуется отверстие диаметром, равным ширине разъемов D-sub 15pin, ни кто не захочет сверлить отверстие диаметром порядка 40мм в стене по готовому ремонту.

Таким образом, имеем 2 фактора, которые являются минусами использования готового кабеля: цена и габариты. Поэтому, альтернативным и дешевым вариантом есть передача VGA видеосигнала от компьютера на монитор по витой паре экранированной 5/6 категорий — FTP Cat.5e без активных приёмо-передатчиков. Стоимость медной витой пары в экране составляет порядка 0.30$ за метр, при длине 15м такой кабель обойдется Вам всего 4.5$ (не считая копеечных разъемов), что значительно меньше 20 долларов, а в случае большей длины стоимость будет отличаться значительнее. Для передачи изображения высокого разрешения на большие расстояния (60-300)м уже потребуется применение активного передатчика и приемника.

После прокладки кабеля UTP возможны 2 варианта подключения устройств:

1 — посредством переходника VGA-RJ45 без пайки с обжатием концов витой пары экранированным модульным разъемом RJ45
2 — посредством разъемов-штекеров D-sub 15pin, напаянных непосредственно на концы витой пары

Переходник VGA-RJ45 позволяет упростить процесс подключения, так как достаточно «обжать» кабель разъемами RJ45 и подключить к переходнику в гнездо RJ45, после чего подключить уже сам переходник к устройству:

Если Вы не хотите связываться с пайкой, то пара таких переходников VGA-RJ45 обойдется порядка 2$.

Заказать сразу полный комплект, а не по отдельности, состоящий именно из двух переходников VGA-RJ45 («мама» и «папа») Вы можете по ссылке: https://aliexpress.com/VGA-Extender-to-Lan-Cat5-RJ45-Ethernet-Female-Adapter
Данный переходник позволяет использовать кабель витую пару UTP гарантировано до 30м.

Однако, если по каким-то причинам не хотите ждать или просто не удается в нужный момент найти такой переходник, но в свободном доступе имеются разборные штекеры D-Sub 15 pin, как получилось в нашем случае, остается только пайка.

Как известно из прошлой статьи, в интерфейсе VGA по 13-ти из 15-ти контактов осуществляется передача аналогового компонентного видеосигнала, сигналы вертикально/горизонтальной синхронизации и другая сервисная информация и сигналы управления. Экранированная витая пара FTP Cat.5e имеет всего 4 пары по 2 проводника (8 проводников).

Однако этого достаточно, для передачи видео от компьютера на монитор, к тому же все минусовые проводники замкнуты на корпус разъема и экран витой пары:
— коричневая пара — сигнал Red/Ground Red (красный)
— зеленая пара — Green/Ground Green (зеленый)
— синяя пара — Blue/Ground Blue (синий)
— оранжевая пара — Horizontal/Vertical Synchronization (Горизонтальная/Вертикальная синхронизация)

И так, всего хватает, приступаем к пайке. Для этого используем следующую схему:

Экран витой пары соединяется с «землей» каждого цветового канала, с 5-м и 10-м контактами штекера D-Sub 15pin и обязательно припаивается к металлическому корпусу разъема.

Иногда передача VGA по витой паре является единственным способом подключить источник к монитору.
Для примера задача из нашей практики: ремонт в квартире завершен, необходимо подключить видеорегистратор с видеовыходом VGA, расположенный в Комнате N, к компьютерному монитору, установленному на стену в коридоре; между устройствами заложена только витая пара, экранированная; длина магистрали — 10м. Паяем штекеры на витую пару:

Используя витую пару, без помех и шумов был передан видео сигнал от видеорегистратора на монитор:

Источник

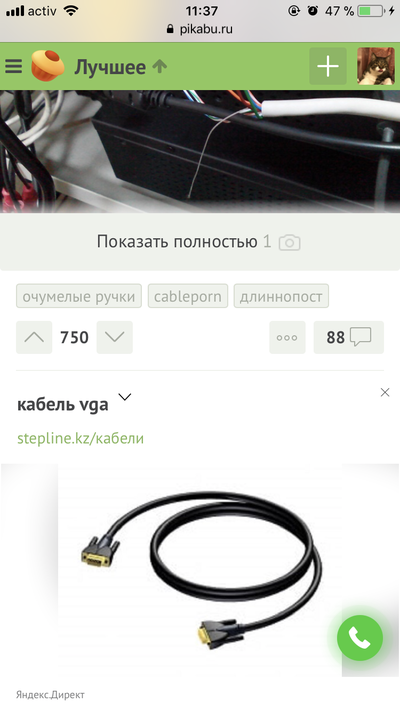

Когда нет длинного vga кабеля

PS Это просто для теста. Будет запаяно в штекер.

ТС, если потом начнёт отваливаться через раз или будут помехи, а возиться будет в лом, можешь попробовать разборные ферритовые фильтры.

PS Это просто для теста

1. в твоё оправдание хотел бы напомнить про правило 20\80, 20% усилий приводят к 80% результата и наоборот, соответственно;

2. в тоже время ЧТО временно, ТО постоянно
тут уж тебе решать!

Это уже кабель-гуро какое-то

Время патентовать технологию.

я бы тег «жесть» поставил))) впрочем шучу

А если кабелем в 20 метров подключить монитор по такому же принципу то, что будет с изображением?

Покажите, что осталось от картинки через 40 метров.

Ну разве что для теста или от большой экономии. А так, переходники на ethernet у китайцев не великих денег стоят

млеадь, а мне в отделе пришлось системник поднимать к проектору под потолок, и внатяжку клава моник и вся хрень, потому что в конторе 52 ВГА кабеля по два метра и больше ни каких

Сколько лет прошло, как только не улучшают современный цифровой интерфейс, а аналоговый до сих пор надёжнее и универсальнее.

Видел этот способ в журнале Хакер года 2000-2001го.
Собственно, не то что на Али, даже в Фцентре на Бабушкинской эти переходники VGA-8P8C долгое время продавались.

Кстати, пара таких еще и со старыми цисковыми аналоговыми фаерволами поставлялась, хотя зачем они там нужны я до сих пор так и не нагуглил.=)

а желтое это что такое?

А что, если рядом идёт 220 или чего побольше? Как с помехами?

даа, городили на коленке, когда ночью вот прям щас и тут понадобился 🙂

мы так лет 10 назад делали. Комп в кассе, а монитор с рекламой в зале. ЕМНИП, до 100 метров можно делать VGA кабель на витухе.

А чё, ещё пользуют камеры на аналоге? Думал, уже везде цифру ставят.

Аналоговые камеры в 2017 г. Это вы на раскопках их нашли?

можно купить кабель HDMI to DVI

20м VGA кабеля стоит 500р

цена пары готовых переходников «Удлинитель VGA по «витой паре»» 420р, например

22 декабря

Религиозное воспитание

Служба безопасности сбербанка

Когда написал анонимный пост и он вылетел в лучшее

Уничтожила.

Кто выключил свет?

Ответ на пост «Почему мы так хреново живем»

Еду с работы замученный насмерть. Супермаркет, телега, в нее кладу рюкзак с ноутбуком. Телегу оставил в проходе, пока выбирал вискарик, забыл про нее. Взял, так думаю, чужую пустую и пошел за закусками. Приехал домой, накрыл стол и подумал, что неплохо бы под ужин кино посмотреть. А ноутбука нет. Прозрение, шок. Пока ехал, планировал, что бегу к охране, вызываем полицию, видеозаписи. Больше всего было грустно почему-то, что на меня как на отсталого все будут смотреть.

Приехал часа через полтора, в общей сложности, а телега стоит на том же месте и рюкзак с ноутом в ней. Ощущения круче оргазма.

Казахстан. Спасибо всем тем добрым людям, которые просто прошли мимо

Зачем водители в США открывают багажники?

Чаще всего такую картину можно увидеть в Калифорнии – на парковке стоят машины с открытыми багажниками и приоткрытыми дверями. При этом владельцев рядом нет.

Смысл оставлять открытыми багажники и двери? Это как бы признание, что в машине не оставили вообще ничего. Можно убедиться в этом ничего не разбивая. Более того, водители оставляют специальные таблички с надписями: “Please use the doors,” or “Please Do Not Break Glass!! Nothing Inside!!”. Вроде бы помогает.

О наслаждении

Мышеловка

Ответ на пост «Взрослые снежки»

Было лет 5 назад. Привёл сына в садик, а там воспитательница просит меня прочистить их площадку, которую за ночь засыпало снегом мне по пояс точно, а рост у меня 195см. Беру лопату выхожу на площадку и понимаю, что я охренею копать тут, но тут мне пришла гениальная мысль как и себе работу уменьшить и детей порадовать. Стал копать проходы в виде лабиринта. Где-то за час справился и сбежал пока не заставили переделывать. А вечером воспиталка чуть ли не на руках носила)) говорит дети когда вышли гулять сначала замерли, а потом с визгом давай там носиться еле на обед загнала и гулять они стали ходить гораздо охотнее до весны))) а потом как-то меня спросили какие им мультики можно показать в группе вечером, а то у них скудный выбор, ну я и принес все сезоны букашек и барашка Шона. Дети отказывались в слезах домой уходить. В общем авторитет у меня был огромный тогда, правда среди пиздюков, но все же.

Ответ на пост «Спалилась»

Мэр Краснодара, задержанный днем за взятку, вернулся на рабочее место

Глава Краснодара Андрей Алексеенко, задержанный днём 22 декабря по подозрению в получении взятки, вернулся в мэрию и снова продолжает исполнять обязанности.

Ответ на пост «Хочу закалить в себе мужской характер»

У меня с детства была та же проблема, но я не стал ее перебарывать. В какой то момент я понял, что это можно обратить из слабости в силу. Я тоже довольно большой 182 см роста с 115 кг массы. Всегда ассоциировал себя с медведем (все так делают? ассоциируют себя с животными?) и, смотря одну из программ про животных, обратил внимание, что медведи не всегда сразу нападают на агрессора, а чаще выжидают, и нападавшие чаще ретируются, а нападают медведи только по необходимости (при реальной опасности жизни или с голодухи).

Так и я стал вести себя с агрессорами похоже. Стою, молчу, стараюсь смотреть на противника не отрывая взгляда, и, как бы это правильно сказать, максимально излучать уверенность в себе. Делаю вид, что меня не пугает и не интересует он, и желания что то высказывать ему у меня нет.

Спокойствие, даже если напускное, довольно сильно и быстро деморализует оппонента.

Двойные стандарты

А уже всё…

Прошло три года и многое изменилось

Моя твоя не понимать

Вот так раз и за несколько секунд выучил русский язык. Гений просто.)

Попытка онлайн-покупки машины без допов, или «на УАЗ блок подушек безопасности устанавливает не завод, а продавец»

Все слышали о беспределе автодилеров, и некоторые производители запустили сервисы онлайн-продаж, в том числе и УАЗ. Мне как раз нужен Патриот, местный дилер АО «Взлёт» предлагает только машины с ковриками и брызговиками на 150 тысяч рублей. А оказывается, прогресс добрался и до Ульяновска, на сайте uaz.ru обещают:

Теперь-то они не отмажутся, что машина «под контракт», вношу те же самые 15 тысяч, опять получаю чек:

И сразу же звоню на горячую линию завода со словами, что я хочу всё-таки получить автомобиль, а не деньги. Через несколько минут звонок из Взлёта и я выслушиваю от некоего менеджера Николая охуительную историю о том, что с завода машины к ним приходят без блоков подушек безопасности (!) и эти блоки на машины ставит сам дилер (!!), блоков нет и не будет, и продать машину вам не можем, хотя сама машина есть. Точнее можем продать такую же, но с ковриками на 150 тысяч рублей. Коллеги аж не поверили, а когда включил запись разговора, ржали всем офисом, ладно хоть двигатель не дилер ставит. На горячей линии ничего ге смогли ответить на вопрос о машине без блока подушек, «зафиксировали информацию» и ответят в течение 10 рабочих дней. Также сделал запрос на завод с вопросом, правда ли УАЗ выпускает машины без блоков подушек безопасности и их потом ставит продавец, пока без ответа.

Источник

Распиновка vga разъема на тюльпан. Как подключить компьютер к телевизору через «тюльпан»? Подключение компьютера к телевизору через RCA («тюльпан»)

Зачем телевизору компьютер?

Прежде чем рассказывать, как подключить компьютер к телевизору через «тюльпан», ответим на этот вопрос. Для начала посмотрим на обычный экран монитора и взглянем на дисплей телевизора. Последний, как правило, значительно выигрывает большей диагональю и находится не где-то в углу на рабочем столе, а напротив удобного дивана или кресла, где запросто поместится если не большая компания, то друг или подруга — точно.

Просмотр видео, фотографий и игровой досуг — все это на экране телевизора выглядит куда приятнее, нежели на скромном мониторе: нет нужды вглядываться в детали, пользоваться колонками, да и пультами персональные ПК пока ещё не обзавелись.

Самая частая причина, мотивирующая владельца подключить телевизор к компьютеру через RCA-кабель («тюльпаны») — это просмотр видеофильмов. Но на самом деле на ЖК-экран можно вывести ту же картинку, что и на монитор. И совсем не обязательно, чтобы это был фильм. Поэтому не нужно забывать про фото, интернет и игры.

Всяческие авто- и авиасимуляторы, аркады, стрелялки и даже стратегии прекрасно себя чувствуют на большом экране, и игровое времяпровождение становится действительно приятным. Также вам никто не запрещает заниматься веб-серфингом, не вставая с удобного дивана.

Проблемы вывода изображения или звука с ноутбука на телевизор

Синхронизация

Перед тем как подключить компьютер к телевизору через «тюльпан», посмотрите, какие разъёмы есть в видеокарте, а какие — в телевизоре. За вывод видеосигнала от ПК отвечает видеоускоритель, разъёмы которого легко можно обнаружить по подключённому кабелю от монитора. Коммуникационные интерфейсы телевизора можно найти сзади, сбоку или даже спереди девайса, но в любом случае не помешает и заглянуть в инструкцию.

Видов и разновидностей интерфейсов вместе с разъёмами не так уж и много. Попробуем обозначить основные типы, которые чаще всего используются на видеокартах.

Самостоятельное изготовление кабеля VGA

При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.

Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.

Разъёмы видеокарт

или VGA-разъём, к которому подключается стандартный монитор. Он есть практически на всех видеокартах (в особенности от MSI), за исключением моделей последнего поколения, где используются более современные коммутирующие выходы. VGA-интерфейс по-другому называют аналоговым выходом, с которого передаётся одноимённый сигнал.

, а в некоторых случаях с префиксом D — это усовершенствованный выход, который работает как с аналоговыми мониторами, так и с цифровыми. В моделях прошлых лет этот интерфейс, как правило, соседствует с аналоговым VGA-выходом, а некоторые производители комплектуют свои видеокарты специальным переходником-адаптером типа DVI-D-Sub, если линейка не была оснащена этим разъёмом.

— не мене популярный интерфейс наряду с предыдущими разъёмами. Он широко используется во многих областях, которые, кстати, иногда никак не связаны с компьютерной видеотехникой. через RCA («тюльпан») посредством такого разъёма позволяет получить достаточно качественный видеосигнал.

Какие переходники можно сделать с использованием витой пары?

Разъёмы телевизоров

интерфейс, или композитный разъём типа «тюльпан» — это устаревший выход, но ввиду широкой популярности он очень часто встречается в быту. Перед тем (лучшие способы — D-Sub и S-Video) необходимо найти специальный кабель. Разброс проводки довольно прост и различается по цвету: один — на изображение, а два других — на звук (левый и правый канал).

. Если использовать этот интерфейс при синхронизации с аналогичным выходом на видеокарте, то, естественно, никаких переходников не нужно, и сигнал будет идти без помех и препятствий. В случае несовпадения коммутаций можно найти переходник типа VGA-S-Video.

— это сравнительно старый интерфейс, который может одновременно передавать как аудио, так и видеосигналы. Его главным предназначением остаётся подключение видеоплеера или другого аналогичного проигрывателя. Для синхронизации с компьютером понадобится переходник типа SCART-D-Sub либо SCART-S-Video.

Разъем VGA распиновка

Видеоадаптер VGA разъема представляет собой трехрядный (в каждом ряду по 5-контактов) 15-контактный разъем. На картинке ниже показан современный 15 пиновый коннектор VGA DDC2.

Современные интерфейсы

— это, как уже говорилось выше, самый качественный вариант вывода картинки на экран, и если ваша видеокарта и телевизор оборудованы этим разъёмом, можно смело пользоваться синхронизацией без каких-либо ограничений. Для синергии достаточно недорогого адаптера типа HDMI-HDMI.

Перед тем как подключить компьютер к телевизору через «тюльпан», убедитесь, что у вас совпадают вышеперечисленные разъёмы, в противном случае обзаведитесь специальным адаптером, благо что на компьютерном рынке всевозможных переходников, в том числе и самых экзотических, предостаточно. Единственное, чем плох адаптер, так это тем, что он способен ухудшить картинку на экране телевизора за счёт изменения сигнатуры.

Коммутирующие кабели могут идти в комплекте как с видеокартой, так и с самим телевизором, поэтому внимательно изучите комплектность обоих устройств перед тем, как подключить компьютер к телевизору.

Обзор кабелей и интерфейсов показал, что наиболее приемлемые переходники и соответственно виды подключений следующие:

В остальных вариативных случаях сигнал сильно искажается, страдает картинка, поэтому использовать другие способы коммутирования специалисты не рекомендуют.

Нет необходимости экономить на соединительных кабелях. Дешёвый материал и неизвестный производитель гарантируют низкую помехозащиту, что в разы снизит качество изображения.

Если вас терзают сомненья по поводу выбора того или иного способа коммуникации, то можно полистать официальные форумы, касающиеся вашей видеокарты или модели телевизора, там наверняка есть вопросы/ответы техподдержки по синергии с популярными линейками устройств.

Как сделать переходник с vga на тюльпан | Компьютеры и комплектующие | OnDevices.ru

Как вы помните, качество изображения, как на современных телевизорах, так и на компьютерах, неуклонно растет. Это заставляет производителей разрабатывать новые, более быстрые интерфейсы. Другое дело, что пользователям от этой смены не легче – попробуем рассмотреть, как сделать переходники с vga на тюльпан.

Содержание

Что потребуется

Инструкция

Давайте не будем томить друг друга ожиданиями и скрывать правду.

Не существует переходников с vga на тюльпан. Слово «переходник» в языке электроники подразумевает пассивное устройство – определенное количество проводников, соединенных по определенным параметрам. Они просто передают сигнал в виде заряженных частиц. В случае с абсолютно разными разъемами и протоколами такое решение не подходит вовсе.

Да, в интернете существует тьма статей о том, как сделать переходник vga на тюльпан своими руками и даже с разводкой контактов, но помните – доля правды здесь более чем микроскопическая. Сделав такой прибор, вы получите не просто нечто неясное и совершенно не работающее, но и рискуете поставить на колени порты вашего ПК и телевизора. Поверьте, (отвечая на e-mail читателя) гораздо проще восстановить аккумулятор для ноутбука своими руками, чем выполнить эту задачу.

1. Показанный внизу рисунок-схема, судя по всему, пользуется невероятной популярностью на просторах интернета. Однако контакты vga разъемов не имеют ничего общего с объяснениями, приведенными справа от изображения.

2. Единственный шанс обрести нечто рабочее, при соблюдении тысячи и одной детали, вы получите только в случае использовании невероятно старой видеокарты. Одной из таких может выступать Matrox Millenium II. Даже если вы найдете у олдфагов этот продукт, сомневаемся, что вы подключите ее к современному компьютеру. Windows xp 64bit, windows 7, windows 8, linux – забудьте, данный продукт аппаратно не поддерживает такие операционные системы.

3. Готовый переходник избавит вас от всех ужасов, указанных выше. Его цена в 10-20$ не должна вас отпугнуть, ведь даже в наших странах эти деньги явно не огромные.

Вот он, во всей своей красе.

Советы

Если вы все же решите следовать инструкциям в интернете, попробуйте проверить новоиспеченный «переходник» на старом или ненужном оборудовании. Не спешите сжечь порты вашей видеокарты и телевизора – это вы всегда сможете успеть.

Также вас может заинтересовать возможность создания своим руками переходника sata ide или sata usb.

Аудиосигнал

Большинство материнских плат используют стандартные разъёмы для вывода звука типа TRS 3.5 мм или, по-другому, «мини-джек». Перед тем как подключить компьютер к телевизору через RCA, убедитесь, что аудиовыход на ваших устройствах оснащен именно такими интерфейсами, в противном случае придётся дополнительно покупать специальный адаптер.

То же самое касается и подключения через интерфейсы SCART и S-Video. В том случае, если ваш телевизор оснащён отдельной аудиосистемой, то проблем с подключениями не должно быть вообще. Такого рода системы всегда оснащаются популярными разъёмами которым не нужен переходник или адаптер.

И ещё один немаловажный совет: все операции по подключению/отключению любой аппаратуры как к телевизору, так и к компьютеру необходимо проводить с полностью выключенным питанием. Только после того как все провода и кабели нашли своё место и плотно сидят в разъёмах, можно включать оборудование и переходить к программной настройке.

Если ваш телевизор уже достаточно преклонного возраста и в нем нет самых современных интерфейсных разъемов, то эта статья поможет вам правильно подключить ваш компьютер к телевизору через тюльпаны.

Напомним, что тюльпан (он же «колокольчик» или «композит») — это один из первых аналоговых разъемов с интерфейсом RCA. По внешнему виду тюльпаны представляют из себя многожильный кабель с тремя выводами разного цвета: красного, желтого и белого.

Желтый разъём отвечает за передачу изображения, а красный и белый за передачу аудиосигнала. Правый канал маркирован красным цветом, а левый канал – белым, через который можно также подключать источник монофонического аудиосигнала.

Входные разъемы имеют точно такие же цвета, так что перепутать у вас не выйдет.

Кабель с разъемами тюльпан способен передавать довольно качественный стереозвук уровня Hi-Fi, чего не скажешь о видеосигнале – передать видеопоток с разрешением Full HD (1920х1080) и приемлемым уровнем качества изображения, этому интерфейсу не под силу. Но у него есть и свои плюсы: простота подключения, широкая распространенность и очень доступная цена.

Также следует помнить, что напрямую подключить компьютер к телевизору через колокольчики не получится – современные видеокарты не оборудованы соответствующими выходами (RCA), поэтому вам придется использовать переходники.

Подключаем тюнер к монитору через конвертер RCA на VGA

Всем привет. У меня, очень давно на крыше лежал старый семнадцати дюймовый монитор, который припадал пылью. Валялся он долго, ровно до того момента, пока я случайно не набрел на статью, о конвертере сигнала с RCA (в народе «тюльпана») на VGA. Там, автор статьи подключал монитор к спутниковому тюнеру, а вместо динамиков использовал компьютерные колонки.

Я тоже решил провернуть такой фокус со своим старым монитором, так сказать, дать ему вторую жизнь в качестве телевизора на кухне. После заказа, а именно через 18 дней, я получил посылку на почте.

Упакован сам девайс был очень хорошо, а именно обвит кучей слоев пупырчатой пленки.

Добравшись до содержимого, имеем такую комплектацию:

Как видите, комплектация не маленькая, все необходимые шнуры уже есть в комплекте.

Очень удивило само покрытие корпуса конвертера. Он покрыт софт-тачем, на ощупь немного похожего на резиновое покрытие. Именно благодаря ему, корпус намного меньше подвержен всяким механическим повреждениям, и такой приятный на ощупь.

После покупки, меня ждал неприятный сюрприз от своего старого монитора. Полежав на крыше, включатся он отказался, так что для демонстрации подключил конвертер на другой, уже Led монитор.

Подключается все очень легко. Кабель от монитора, подключаем в разъем VGA OUT, кабель от тюнера или DVD подключаем в разъем Video IN. Блок питания в розетку, а его выход в разъем 5v Power. После этого все начинает работать.

Конвертер уже в подключенном состоянии

У меня на мониторе, сразу появилась идеальная картинка, даже учитывая то, что сигнал идет по аналоговому кабелю RCA. В конверторе есть меню, которое дает возможность подрегулировать некоторые параметры, такие как яркость, смещение изображения, но я там ничего не трогал. Использовали лишь кнопку mode, которая отвечает за переключение расширения экрана, подобрав нужное расширение именно для моего монитора.

Если Вы решите, сделать себе такой же телевизор из монитора, рекомендую именно этот переходник, так как его качество работы находится на высшем уровне.

Покупал здесь. Продавец очень хороший, отправил товар на второй день.

Источник
