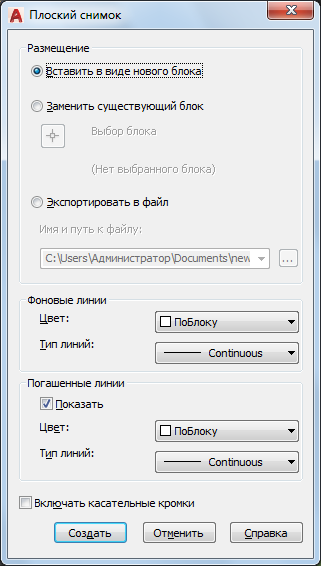

Диалоговое окно «Плоский снимок»

Создание 2D представления всех 3D объектов на основе текущего вида.

Кромки всех 3D тел и поверхностей представляют собой линию прямой видимости, спроецированную на поверхность, параллельную плоскости плоскости взгляда. 2D представления этих кромок вставляются в виде блока на плоскость XY ПСК. Такой блок можно расчленить для внесения дополнительных изменений. Результат можно сохранить в виде отдельного файла чертежа.

Список параметров

Отображаются следующие параметры.

Размещение

Определяет место для создания плоского представления.

Вставить в виде нового блока

Вставка плоского представления в текущий чертеж в качестве блока.

Заменить существующий блок

Замена существующего в чертеже блока на вновь созданный блок.

Временное закрытие диалогового окна при выборе блока чертежа для замены. После выбора блока нажмите Enter для повторного открытия диалогового окна «Плоский снимок».

Блок выбран / Блок не выбран

Показывает, выбран ли блок.

Экспортировать в файл

Сохранение блока во внешний файл.

Линии переднего плана

Содержит средства установки цвета и типа линий переднего плана в плоском виде.

Установка цвета линий переднего плана в плоском виде.

Установка типа линий переднего плана на уплощенном виде.

Линии заднего плана

Определяет, будут ли отображаться присутствующие на чертеже линии заднего плана в плоском виде и позволяет установить цвет и тип этих линий.

Управляет плоским представлением линий заднего плана. В случае выбора 2D плоского представления линии, скрытые другими объектами, отображаются.

Установка цвета линий, расположенных под объектами геометрии в плоском виде.

Установка типа линий, расположенных под объектами геометрии в плоском виде.

Кровля и фасады

А в чем преимущество относительно PDF Creator? и в том и в другом способе необходим дополнительный софт.

При печати в JPG или PNG с помощью PDF Creator на картинке толстые линии получаются нечеткими, картинка не идеальная для чтения.
И как вариант, STDU Viewer — бесплатный просмотрщик, который можно использовать в постоянной работе.

Согласен! Раньше перегонял в картинки через PDF Creator, а теперь использую STDU Viewer. Приходится писать статьи для корпоративного сайта, а картинки при печати через PublishToWeb JPG — слабоватые.

я иногда использую Freemore PDF to JPG для пакетного преобразования пдф-ки в картинку

Спасибо за наводку! беру себе на вооружение 🙂

Автор, ты не представляешь как помог мне, спасибо!

Спасибо за отзыв!
Очень рад, что моя статья стала полезной и пригодилась!

Как сделать скриншот на компьютере, если нужна картинка определенного размера

Сперва разберем те инструменты, которые есть в Windows, а потом – некоторые утилиты сторонних разработчиков.

Скриншот всей области экрана

Чтобы сделать скриншот всей области экрана, вам не нужно устанавливать дополнительное ПО. Просто используйте сочетание горячих клавиш Windows+Print Screen (она же PrtScr):

Преимущество этого способа в том, что сделанный снимок сразу же сохраняется на жесткий диск. Очень ускоряет работу со всеми скриншотами. Минус – нельзя выбрать область экрана.

Сохраненный скриншот ищите в папке с документами. В зависимости от используемой версии Windows, такая папка может называться по-разному. Чаще всего – «Снимки экрана»:

Вот скриншот, который мы открыли в графическом редакторе и обрезали до необходимого размера вручную:

Чтобы сделать скриншот только активного окна, используйте сочетание клавиш Print Screen+Alt. Затем откройте любой графический редактор и вставьте снимок при помощи сочетания горячих клавиш Ctrl+V. Сохраните.

Скриншот заданной области экрана

Для этого можно воспользоваться встроенным инструментом Snip and Sketch («Ножницы»). Он есть во всех последних версиях Windows (7 и более поздние).

Подготовьте область экрана, которую необходимо сфотографировать. Нажмите сочетание горячих клавиш Windows+Shift+S. Инструмент предложит выбрать область экрана для захвата:

Snip and Sketch позволяет захватить экран, используя 4 вида форм: прямоугольный фрагмент, произвольной фрагмент, оконный и полноэкранный фрагмент:

Чаще всего вам будет нужен обычный прямоугольник. Выбираем его, нажимаем правую кнопку, и необходимая нам область экрана копируется в буфер обмена:

Теперь его можно копировать в любой графический редактор и сохранять на жесткий диск.

Бесплатный встроенный инструмент macOS

Чтобы создать скрин на macOs, зажмите комбинацию клавиш Shift + Command + 5. Откроется небольшое меню. Здесь можно настроить скриншот:

Есть дополнительные параметры: место сохранения, таймер (чтобы скрин сделался с задержкой), отображение курсора и так далее.

Чтобы сделать скрин определенного размера, выберите пункт «Снимок выбранной области». Удерживайте любой из ползунков левой кнопкой мыши и растягивайте изображение. чтобы увеличить или уменьшить будущий скрин. Рядом с курсором будет отображаться разрешение скрина – под нужный размер его можно подогнать вручную.

Кстати, когда скрин будет готов, во встроенном фоторедакторе можно выделить нужную область картинки.

Возможны три варианта выделений: с затемнением ненужной области, с обводкой цветом или с увеличением заданной области.

Для этого зайдите в редактор изображений и выберите графическую фигуру:

Lightshot

Lightshot – удобная бесплатная утилита для захвата экрана, которая работает на всех версиях Windows и macOS.

Чтобы сделать скриншот области экрана, устанавливаем и запускаем Lightshot.

Подготавливаем экран и нажимаем Print Screen. Утилита предложит указать область экрана для захвата:

Выделяем необходимую область экрана, зажимая правую кнопку мыши. Приложение автоматически показывает, какое разрешение получится у скрина (левый верхний угол выделения). Чтобы изменить разрешение, увеличьте или уменьшите область выделения:

Если вы сделали некорректный скриншот, нажмите клавишу Escape.

Чтобы сохранить изображение, кликните по иконке:

Все скриншоты Lightshot по умолчанию сохраняет на рабочий стол.

SnagIt

Утилита для захвата скриншотов рабочего стола для Windows и macOS, но с кучей дополнительных возможностей. Программа платная: вечная лицензия обойдется вам в 50 долл. За эти деньги SnagIt научился:

Благодаря SnagIt вы можете скринить веб-страницы целиком, даже если они занимают несколько экранов и требуют прокрутки.

Чтобы сделать скриншот, скачайте и установите SnagIt. Подготовьте область экрана, которую нужно сфотографировать, и нажмите клавишу Print Screen. Откроется вспомогательное окно программы:

Все настройки разнесены по 3-м разделам: режим All-in-one, параметры для скриншотов (Image) и параметры для видео (Video). Так как нам нужно сделать статический скриншот – выбираем Image.

В разделе Image доступно 3 режима: ручной выбор участка, окно целиком, полный экран целиком.

Если нужно сделать скриншот заданного размера, в строке Selection, выбираем значение Region:

Обратите внимание: SnagIt позволяет захватить не только изображение экрана, но и текст отдельно.

Установленная горячая клавиша для скриншота будет отображаться фразу под кнопкой Capture:

Кликаем по кнопке Capture или нажимаем клавишу Print Screen. Выбираем область для захвата изображения. Удобно, что сразу отображается предварительное разрешение скриншота. Делаем скриншот. Находим его по следующему пути: %LOCALAPPDATA%\TechSmith\Snagit\DataStore

Monosnap (расширение для Google Chrome)

Monosnap – популярный инструмент для захвата экрана. Кроме расширения для браузера есть и stand-alone-версия, которая работает не только на Windows, но и на macOS.

В Monosnap доступны только спартанские возможности: можно сделать скриншот полного экрана или его отдельной области. Также есть поддержка меток + можно перенести файлы в облако.

Рассмотрим, как сделать скриншот необходимого размера в Monosnap подробнее.

Скачиваем расширение в Google Chrome. Запускаем. Сразу обратите внимание на иконку в расширениях:

Кликаем по ней правой кнопкой и выбираем пункт «Снимок области страницы»:

Чтобы ускорить работу при захвате выбранной области экрана, воспользуйтесь сочетанием горячих клавиш Shift+Alt+5.

Откроется новое окно, где нужно будет выбрать область экрана для захвата:

Выбираем корректную область и отпускаем клавишу. Откроется новое окно, где нужно нажать «Сохранить» в верхней части экрана:

Обратите внимание на неплохой графический редактор, который есть в Monosnap. Он позволит сразу отредактировать скриншот. Например, удалить с него какие-либо элементы, заблюрить участок изображения, нарисовать линии и другие фигуры.

Monosnap – полностью бесплатный инструмент.

Как подогнать картинку под нужный размер в Photoshop

Сделать скриншот заданного размера несложно, а времени экономит много: не нужно потом заходить в графический редактор и изменять картинку там.

Если вы все же предпочитаете делать снимок всего экрана, а потом кадрировать его, готовьтесь расчехлять «Фотошоп» и изменять размер картинки там. Вот как это можно сделать.

Как изменить размер фото в «Фотошоп»

Запускаем Photoshop и открываем необходимый скриншот. В разделе «Изображения» выбираем пункт «Размер изображения»:

Размер изображения можно выводить в любых удобных единицах, например, в пикселях:

Как видим, можно подогнать текущее изображение под готовые форматы печати (если вы планируете распечатать скриншот в дальнейшем):

Или вручную задать ширину / высоту / разрешение:

Если вам нужно изображение конкретного размера, внимательно подгоняйте под него свою картинку. Если пропорции вашего скрина не соответствуют заданным, картинка исказится.

Как подогнать изображение под заданные пропорции в «Фотошоп»

Выбираем инструмент «Рамка» на панели инструментов Photoshop слева:

Теперь уточняем пропорции. Указываем те, которым должен соответствовать новый вариант скриншота:

Подтверждаем выбранный вариант, нажатием Enter. Сохраняем измененный скриншот как обычно – через функцию «Сохранить как»:

При необходимости уточните формат, качество экспортируемого изображения и другие параметры.

Как подогнать скриншот под необходимый размер

Сперва создайте новый проект:

Укажите необходимый размер изображения:

Нажмите «Ок». Откроется новое рабочее поле заданного размера:

Чтобы подогнать под него уже существующий скриншот, в разделе «Файл» выбираем функцию «Поместить встроенные» или нажимаем Ctrl+V, если только что сделали скрин:

Откроется окно выбора файла. Находим скриншот:

Теперь подгоняем его под наш шаблон, задержав курсор мыши:

Если изображение меньше или больше рабочей области, зажмите курсором одну из четырех угловых точек и растяните картинку. Имейте в виду: лучше не растягивать картинку вверх, вниз или в стороны, чтобы не исказить скрин.

Источник

Как из 3D сделать 2D в AutoCAD?

Проектирование в 3D-пространстве давно уже стало стандартом де-факто практически во всех областях. В отличие от проектирования в 2D-пространстве, когда пользователь работает с плоскими чертежами, трехмерная модель дает возможность наглядно оценить проект, провести расчеты, выполнить визуализацию, автоматически сформировать 2D-документацию и многое другое.

Пользователи AutoCAD имеют полный набор инструментов для 3D-проектирования и оформления 2D-чертежей, в том числе для автоматического формирования плоских чертежей по трехмерным моделям.

Так как из 3D сделать 2D в AutoCAD?

В AutoCAD получить плоское (2D) изображение по трехмерной модели (3D) можно двумя способами: воспользоваться командами формирования ассоциативных видов чертежа или использовать команду создания плоского изображения с модели.

Ассоциативные виды чертежа (Базовый вид)

Этот способ построения 2D-проекций подходит в том случае, если вам необходимо получить плоский чертеж по трехмерной модели с сохранением ассоциативной связи, т.е. чтобы при изменении модели также обновлялись проекции. С помощью этой команды возможно получить стандартные проекции чертежа (вид сверху, вид слева и пр.).

Команда создания видов находится на ленте «Главная» – «Базовый» – «Из пространства модели»

Диалог команды зависит от того, в каком пространстве ее запустить.

Если запустить команду в пространстве модели, то:

Если запустить команду из пространства листа, то система сразу предложит разместить вид по модели на листе. После подтверждения также можно сформировать и проекционные виды.

Обратите внимание, что созданные проекционные виды имеют ассоциативную связь с моделью, т.е. при ее изменении чертеж автоматически изменится. Кроме того, графику этих проекций нельзя редактировать привычными способами, виды представляют из себя единые неделимые объекты.

Создание плоских проекций

Быстро получить 2D-проекцию по 3D-модели в AutoCAD можно с помощью команды «ПЛОСКСНИМОК» (_FLATSHOT). Этот вариант идеально подходит в том случае, когда необходимо сформировать единичную проекцию с возможностью ее дальнейшего редактирования, при этом ориентация модели для формирования проекции может быть абсолютно любой.

Для построения проекции выполните следующие действия:

Полученная проекция будет вставлена в пространство модели в виде обычного блока, который можно переместить в нужное место чертежа, расчленить и доработать при необходимости.

Если в процессе формирования проекции выбрать опцию «Экспортировать в файл», то необходимо указать имя и расположение создаваемого файла. В результате выполнения операции AutoCAD создаст новый файл, в котором будет находиться 2D-проекция, полученная по 3D-модели в виде набора отрезков, окружностей и дуг.

Заключение

Как вы смогли убедиться, в AutoCAD нет никакой проблемы с тем, чтобы 3D-модели сделать 2D-чертеж. Использование ассоциативных видов, построенных по трехмерной модели, позволяет оформить полноценную документацию на изделие и проект, а создание плоских снимков по моделям дает возможность использовать полученные проекции для дальнейшего проектирования.

Источник

Создание плоских видов из объемных в пространстве модели AutoCAD

Вера Бабенко, к.т.н.,
доцент кафедры начертательной геометрии, инженерной и компьютерной графики Севастопольского государственного университета

Оксана Мухина, к.т.н.,
доцент кафедры начертательной геометрии, инженерной и компьютерной графики Севастопольского государственного университета

Начиная с AutoCAD 2007 разработчиками системы были добавлены средства концептуального проектирования: проецирование 3D­геометрии на плоскость — команда ПЛОСКСНИМОК — и объекты­сечения — команда СЕКПЛОСКОСТЬ. Данные команды позволяют создавать плоские виды из текущих объемных в виде блоков с отображением их ортогональных проекций на плоскость xy в текущей ПСК.

Создание чертежа детали с помощью команды ПЛОСКСНИМОК

Алгоритм создания чертежа детали с помощью команды ПЛОСК­СНИМОК по 3D­модели рассмотрим на примере модели корпуса, представленной на рис. 1:

В раскрывшемся ДО (диалоговое окно) Плоский снимок (рис. 2) в зоне Размещение установите флажок «Вставить в виде нового блока».

При установленном переключателе Экспортировать в файл блоки можно экспортировать во внешние файлы, указав в поле Имя и путь к файлу соответствующие данные.

Измените тип погашенных линий на HIDDEN.

После нажатия кнопки ДО закроется, AutoCAD запросит параметры вставки блока: положение базовой точки, масштаб и угол поворота. Создается блок, состоящий из геометрической 2D­струк­туры, которая проецируется на плоскость текущей ПСК (рис. 3).

Блок получает имя, назначенное системой AutoCAD, например A$C752947CD.

Выберите тип объекта: Блоки. Выберите имя переименуемого блока и в нижнем окне введите новое имя блока: Главный вид.

На ленте выберите закладку ВСТАВКА и активизируйте команду Редактор блоков . Раскроется ДО Редактирование определения блока (рис. 5). По умолчанию AutoCAD выбирает имя последнего созданного блока .

В раскрывшейся Палитре вариаций блоков выберите параметр (рис. 6).

Переименуйте созданные блоки и переопределите их базовые точки вставки.

Все созданные блоки располагаются в слое «0».

Если необходимо создать аксонометрическую проекцию, измените вид на ЮЗ изометрию, в ДО Плоский снимок сбросьте флажок в зоне Погашенные линии.

Создание рабочего чертежа детали на базе плоских снимков

Создание плоского чертежа на базе блок­снимков в пространстве модели и в пространстве листа идентичны.

Рассмотрим создание рабочего чертежа детали на базе плоских снимков в пространстве модели. Так как блоки с плоскими снимками сохранены в базе данных чертежа, удалите блоки с экрана, а 3D­модель разместите на отдельном слое и заморозьте его.

Вызов редактора блоков осуществляется с помощью команды Редактор блоков.

Перед редактированием геометрии изображений следует создать слои в AutoCAD; в AutoCAD Mechanical подключить из предлагаемого системой списка. С помощью палитры СВОЙСТВА разместите линии в соответствующие слои, присвоив им свойство Послою (рис. 8).

Невидимые линии со стороны видов удалите, со стороны разрезов линиям невидимого контура присвойте тип линий соответствующих слоев, нанесите штриховку. Сохраните изменения.

Результат редактирования блока Главный вид представлен на рис. 9.

Отредактировать изображения блоков можно без использования редактора блоков, предварительно расчленив их.

Создание простых и сложных разрезов в виде объектов с помощью команды СЕКПЛОСКОСТЬ

С помощью команды СЕКПЛОСКОСТЬ можно создавать двумерные разрезы и сечения, трехмерные объемы сечения, а также использовать функцию псевдоразреза для просмотра внутренних частей модели. В данной статье рассмотрим только создание двумерных разрезов и сечений.

Рассмотрим различные способы создания блоков разрезов в зависимости от назначения параметров сечения в ДО Параметры сечений:

1 Активизируйте команду СЕКПЛОС­КОСТЬ. Команда находится на вкладках ленты Главная и Сеть.

Задайте тип и способ построения секущей плоскости (см. протокол работы с командой).

Протокол работы с командой СЕКПЛОС­КОСТЬ:

Выберите грань или любую точку для указания местоположения линии сечения или [Вычертить сечение/Ортогональное/Тип]: Т

Введите тип секущей плоскости [Плоскость/Срез/Контур/Объем] : К

Выберите грань или любую точку для указания местоположения линии сечения или [Вычертить сечение/Ортогональное/Тип]: О

Выровнять разрез: [Вперед/нАзад/ввЕрх/вНиз/вЛево/вПраво] : В

Если сечение должно быть параллельным одному из стандартных направлений и является плоскостью симметрии, то целесообразно выбрать опцию Ортогональное, как в данном примере. В противном случае следует вычертить сечение, при этом для задания точек изломов секущей плоскости можно заранее с помощью команд Плиния или Отрезок задать положение плоскостей сечения.

После выполнения команды на экране появится секущая плоскость (рис. 11). Прозрачная режущая плоскость, которая пересекает модель, называется объектом­сечением. Эту плоскость можно перемещать по телу, при этом динамически изменяется профиль среза пересекаемого тела.

2 Выберите объект­сечение щелчком мыши. Активизируется панель, представленная на рис. 12. Эту же панель можно активизировать на ленте:

вкладка Главная (Сеть) ® панель Сечение ® Псевдоразрез .

Стоит обратить внимание на функции команды Псевдоразрез. Псевдоразрез является аналитическим инструментом, который позволяет осуществлять просмотр геометрии разрезов путем динамического перемещения объекта­сечения сквозь 3D­модель или область. Включение и выключение функции псевдоразреза выполняется автоматически, в зависимости от способа создания объекта­сечения.

Результат включения и отключения псевдоразреза для выбранного объекта­сечения показан на рис. 13.

На создание блока­сечения режимы Псевдоразрезов влияния не имеют. Вид разреза или сечения зависит от настроек в ДО Параметры сечений.

3 Активизируйте команду . Откроется ДО Создание разреза/фасада (рис. 14). Выберите клавишу . В раскрывшемся окне установите параметры для последующего создания разреза соответствующего вида (рис. 15). Последовательно закрыть окна. На экране по­явится изображение блока.

Работа с созданными блоками аналогична работе с блоками, созданными командой Плоский снимок. Но при применении данной команды можно создать штриховку, отключить линии невидимого контура в поле Геометрия разреза и линии заднего плана в поле Фоновые линии (см. рис. 15). После расчленения блока или его редактирования в редакторе блоков можно убрать ненужные линии штриховки, например на проекциях ребер жесткости.

На рис. 16 представлен пример создания сложного ступенчатого разреза. В данном примере при создании секущей плоскости используется опция Вычертить сечение. При задании изломов секущей плоскости используйте заранее вычерченную ломаную линию и режимы отображения опорных линий привязки.

Создание блока сечения аналогично предыдущему примеру.

На базе сравнительного анализа инструментов создания плоских изображений по 3D­изображениям можно сделать определенные выводы.

Применение команд проецирования 3D­геометрии на плоскость позволяет:

Основным недостатком является то, что чертеж, полученный данным методом, не является ассоциативным.

Библиографический список:

1 Команда в надстройке AutoCAD Mechanical не работает.
