Как сделать слив в подвале
Принудительная канализация в подвале частного дома: особенности системы и нюансы монтажа
Насосные установки. Модель Grundfos Sololift2 C-3 рассчитана на грязную воду температурой до 75 °С (26 850 руб.). Фото: Grundfos
Классическая система канализации — самоточная. Жидкие канализационные отходы двигаются по трубам под действием силы тяжести, поэтому канализационные трубы укладывают под небольшим уклоном в сторону септика или уличного коллектора (так, уклон для труб диаметром 110 мм составляет 2–3 см на погонный метр трубы). Поэтому, если в подвальном помещении вы будете проектировать санузел с самотёчной канализацией, вам, возможно, придётся сильно заглублять канализационную трубу, что ведёт к значительному удорожанию проекта (представьте, что труба прокладывается на глубине не 1,5, а 3 м плюс на столько же увеличивается заглубление остальных элементов системы).
Установки принудительного канализования помогут избавиться от стоков, даже если помещение санузла находится на несколько метров ниже септика или уличного коллектора.
Модель Sanicubic 1 (SFA), мощная насосная станция, рассчитана на удаление стоков от всего дома (от 75 тыс. руб. Фото: SFA
Решить проблему помогают насосные установки принудительного канализования. Они представляют собой компактные насосные станции, специально разработанные для удаления стоков от ванной, кухни или туалета (на расстояние до 100 м и на высоту до 11 м).
Модель Sanidouche (SFA) для умывальника, душа, биде (15 тыс. руб.). Фото: SFA
Подбирают такие установки в зависимости от требуемой производительности и типа стоков. Есть модели, предназначенные как для серых стоков (кухня и ванная), так и для чёрных (туалет), для стоков с комнатной температурой и горячих. Также некоторые модели конструктивно выполнены так, чтобы облегчить их установку в санузле. Например, модель Sanipro (SFA) легко устанавливается позади унитаза, а низкая (145 мм высотой) модель Sanidouche отлично поместится под душевым поддоном. Есть варианты насосных установок для монтажа в стенах, насосные установки, полностью интегрированные в унитазы, и даже модели для откачивания конденсата от кондиционеров.
Для простоты производители обычно указывают, какие их модели для каких типов стоков предназначены. Стоимость станций, в зависимости от производительности, в среднем от 12 до 70 тыс. руб.

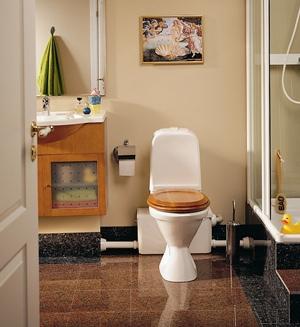

Пример размещения канализационной установки SOLOLIFT2 C-3
Компактные размеры, обратный клапан в напорном патрубке, вентиляционный клапан с угольным фильтром (не требуются дополнительные фильтры) — всё это значительно упрощает монтажные и сервисные работы
Какие нужны трубы
Помимо насосной установки вам потребуются также специальные канализационные трубы (диаметром от 22 до 50 мм), способные выдерживать небольшое (0,5–1,5 атм) давление воды (напор).
Их выпускают компании Geberit, Uponor и некоторые другие производители. Обычные (чугунные и пластиковые) трубы для напорных канализационных магистралей не рекомендуются.
Канализация в цокольном этаже частного дома
Отвод бытовых сточных вод из цокольного этажа
Число частных загородных домов в нашей стране, прежде всего возле крупных городов, постоянно растет. Коттеджи, доля которых в общем объеме индивидуального строительства довольно велика, как правило, помимо обычных жилых помещений и кухни, «обладают» дополнительным пространством. Чаще всего, это мансарда и подвал, или цокольный этаж.
Цокольный этаж — это «старший брат» подвала, подпол, стремящийся стать полноценным этажом. Хозяева благоустроенных домов с успехом могут расширить полезную площадь своего жилища, переоборудовав это нежилое изначально помещение под «рабочее» пространство. Например, в цокольном этаже можно организовать хозяйственные службы или гимнастический зал. Так, распространенным в наше время путем «развития» цокольного этажа стало оборудование сауны с душевой. В цоколе можно, наконец, обустроить домашнюю прачечную, поставив стиральную и сушильную машины, как это принято, например, в США.
Времена меняются
Еще недавно среди людей, когда-либо сталкивавшихся со строительством и ремонтом загородных домов, было распространено мнение о том, что оборудовать какие-либо помещения, связанные с водоснабжением и водоотведением, в подвальных и полуподвальных помещениях не стоит. И это было обоснованно: дело в том, что при эксплуатации, к примеру, ванной или санузла неизбежно встает вопрос об отводе стоков. Чаще всего бывает так, что локальная или глобальная канализационная система располагается выше уровня водоотвода из здания. В результате стандартная, обусловленная земным притяжением канализация, обычная для городского жилища, здесь невозможна.
Для принудительной откачки водостоков из ванной и туалета в канализацию или индивидуальные очистные сооружения, если их уровень выше уровня выпуска, сегодня активно применяются компактные насосные станции, обеспечивающие предварительное накопление и последующую перекачку бытовых стоков. Такие установки, как правило, похожи на обыкновенный туалетный бачок. Корпус их обычно изготавливается из белого ударопрочного пластика. Благодаря своим компактным размерам подобные устройства могут быть легко скрыты за сантехническим прибором, к которому они подсоединяются. Таким образом, эстетический облик ванной, душевой, сауны не нарушается. Сами устройства легки — весом до 7 килограмм, просты в монтаже и эксплуатации.
Среди подобных установок можно выделить станцию Sololift+ производства компании GRUNDFOS. Агрегат накапливает жидкость, поступающую из туалета или ванной, а при полном заполнении устройства находящийся внутри насос автоматически обеспечивает сброс воды в канализационную сеть. При этом стоки можно поднять на высоту более двух этажей — до 6,5 метров, а объем максимальной подачи воды — 4 кубометра в час! Вполне достаточно, чтобы задействовать цокольный этаж, что называется, по полной программе…
Во избежание возможного засорения агрегаты, присоединяемые к унитазу, снабжены специальным измельчителем, который способен легко «перерабатывать» волокнистые и твердые включения. Заметим, что даже при наличии такого механизма, стоит соблюдать простейшие правила пользования канализацией — не спускать туда твердые бытовые отходы и предметы гигиены!
Станция не требует практически никакого обслуживания, так как его конструкция обеспечивает самоочистку при опорожнении. Установка имеет отдушину с угольным фильтром а значит, отпадает необходимость присоединения вентиляционной трубы, а неприятные запахи не смогут проникнуть в помещение.
Стирайте без проблем
Как уже говорилось, цокольный этаж представляет собой прекрасное место для организации там кухни, домашней прачечной, ванной. Для удобства иногда имеет смысл воспользоваться специальными устройствами — компактными сборными резервуарами, оснащенными насосами. Это актуально для тех хозяев, чьи дома имеют возможность подключения к коллектору, но он находится в достаточно большом удалении. Сначала бак такой установки заполняется водой, а после его «насыщения» поплавковое устройство включает насос и стоки уходят в канализационную систему. В этой роли хорошо зарекомендовали себя установки GRUNDFOS LIFTAWAY, используемые совместно с насосами Unilift СС. В зависимости от модификации, такое приспособление монтируется у стены или под полом. В случае «подпольного» монтажа подвод воды осуществляется через крышку, вмонтированную на одном уровне с полом. В зависимости от модели насоса, устройство обеспечивает подачу воды от 8,5 до 24 кубометров в час напором от 5 до 14,5 метров. Температура перекачиваемой воды может составлять до 55 градусов по Цельсию, а кратковременно установка выдерживает и до 70 градусов. Это большой плюс, ведь очень горячая вода часто сливается из стиральной или посудомоечной машины, да и на кухне без этого невозможно обойтись.
А что дальше?
После «эвакуации» воды из помещения возникает вопрос о дальнейшей судьбе стоков. Здесь возможны несколько вариантов: отвод стоков в централизованную или локальную канализационную сеть, подача их на индивидуальное или общее очистное сооружение или спуск в накопительные резервуары с последующим вывозом ассенизационными машинами. При организации очистного сооружения возможно использование нескольких технологий: например, применяются естественные биологические очистители. Это и фильтрующие колодцы, и поля орошения, и песчано-гравийные фильтры. Установки очищения воды, организуемые на таких индивидуальных канализационных станциях, как правило, делятся на станции глубокой очистки, септики с биофильтрами и септики с доочисткой на вышеупомянутых сооружениях естественной биологической очистки. Среди известных производителей подобных устройств можно назвать, в частности, такие фирмы, как российские «Альбатрос», ЭПК «Экмон», «Росводконсалтинг», «Пласт Групп», НПФ «Экос», НПП «Полихим», немецкие — IFU Diffusions und Umwelttechnik GmbH, Friess GmbH, ABB Umwelttechnologien GmbH.
Подаются же стоки ко всем этим местам по трубам из дома с помощью, например, специальных насосных станций или канализационных насосов, оснащенных режущим механизмом. В мире получили широкое распространение такие марки трубопроводов, как UPONOR, WAVIN и ряд других.
Насосная станция же, как правило, представляет собой накопительную емкость из полимерного материала, комплектуется погружными насосами, трубопроводами из полимеров или нержавеющей стали, арматурой. Станция полностью автоматизирована, а управлять ее работой можно со шкафа управления.
Таким образом, с применением современных технологий можно безбоязненно и, что называется, с радостью использовать цокольные этажи, полуподвальные помещения для оборудования в них всевозможных «приятных вещей» — сауны, мини-бассейна, ванной, душевой. Владельцы загородных домов могут быть довольны.
Предоставлено пресс-службой ООО «ГРУНДФОС».
Дата публикации 21.04.06
Vodakanazer.ru » Канализация » Обустройство канализации в подвале частного дома
Обустройство канализации в подвале частного дома
Заниматься прокладкой внутренней канализации в подвале обычно приходится владельцам частных загородных домов. Так бывает, когда в цокольном этаже размещены одна или несколько точек водопотребления. Это могут быть душевая кабина, сауна, туалет или даже бассейн. В любом случае отвод жидких бытовых отходов из подвального помещения представляет сложности, так как о самотечной транспортировке речь не идет, — нужно принудительно поднять отработанные жидкости до уровня основной канализационной магистрали. При этом следует позаботиться о надежности сооруженной системы, ведь вернувшиеся стоки представляют санитарную и гигиеническую опасность. Как правильно сделать прокладку внутренних канализационных сетей в подвальном помещении, и какие нюансы при этом учесть, узнаете, прочитав статью и рассмотрев приложенные тематические фото.
Типы бытовых канализационных стоков
Чтобы сделать внутреннюю канализацию в цокольном этаже частного дома эффективной, нужно знать о характеристиках и объемах отводимых жидкостей
Чтобы сделать внутреннюю канализацию в цокольном этаже частного дома эффективной, при этом избежав монтажа ненужных в данной ситуации насосов, нужно знать о характеристиках и объемах отводимых жидкостей. Их принято разделять на два типа:
К значительно загрязненным жидким бытовым отходам относят содержимое унитазов. Они содержат твердые и волокнистые частицы, поэтому для их отвода наверх из цокольного помещения понадобятся специальные насосы, наделенные функцией измельчения твердых включений и большей пропускной способностью.
Все остальные бытовые жидкости, что могут отводиться от бассейнов, душевых, стиральных машин и других сантехнических и бытовых приборов, размещенных в цокольном этаже, относятся к умеренно загрязненным. Для их транспортировки до уровня основной канализационной трубы используются обычные откачивающие насосы с накопительным резервуаром.
Необходимость разделения отвода сильно и умеренно загрязненных стоков
Перед монтажом коммуникаций нужно проанализировать соотношение объемов фекальных стоков и загрязненных умеренно
Перед монтажом насосного оборудования и прокладкой внутренних канализационных коммуникаций в цокольном этаже частного дома нужно проанализировать соотношение объемов фекальных стоков и загрязненных умеренно.
Если предположить, что внутри помещения установлен только унитаз (что бывает редко) достаточно будет установки сололифта, устройства небольшой мощности, но способного осуществлять отвод загрязненных фекалиями жидкостей. Сололифт представляет собой устройство, состоящее из насоса, небольшого накопителя и измельчающего фекальные массы механизма. Обычно сололифты предназначены для отвода канализационных отводов только от унитаза, хотя сейчас встречаются модели, к которым можно подключить еще одну точку, выдающую небольшой объем стоковых жидкостей (например, умывальник).
Чаще в помещении цокольного этажа, кроме туалета, устанавливаются другие точки водопотребления, нуждающиеся в отводе отработанной воды. В такой ситуации следует рассчитывать предполагаемое водопотребление. Если оно не превышает 0,7-1,0 м3 в сутки, с таким объемом справится сололифт (перед монтажом обращаем внимание на производительность насоса) или небольшая канализационная насосная станция.
Важно! Сейчас несложно в продаже найти станцию, способную работать с фекальными стоками. Такие универсальные насосы снимают вопрос о разделении жидкостей разных типов при их отводе из помещений цокольного этажа частного коттеджа или дома.
Если же водопотребление превышает кубометр или же есть бассейн, стоит подумать о разделении стоков. Учитывается тот факт, что откачка воды из бассейна предполагает большой объем, но производится редко, поэтому установка мощного фекального оборудования не несет в себе рационального зерна. Разумнее будет для отвода воды из бассейна использовать отдельный насос, тогда как для сантехнических приборов с малым водопотреблением установить соответствующей мощности насосную станцию. Теперь рассмотрим, как устроить каждый из вариантов отвода отработанной бытовой воды из помещений, расположенных внутри цокольного этажа частного загородного дома.
Разделенная система отвода канализационных стоков
Раздельный отвод из подвального помещения фекальной и относительно чистой жидкости целесообразен в случае больших объемов последней
Раздельный отвод из подвального помещения фекальной и относительно чистой жидкости целесообразен в случае больших объемов последней. Если в цокольном этаже установлено много точек водозабора, дающих большой суммарный объем водоотведения, возможны две схемы откачки отработанной воды. Первая предусматривает установку небольшой насосной станции фекального типа к туалету (сололифт) и отдельный насос для малозагрязненной воды. Подобная схема изображена на фото
Вторая схема рациональна в том случае, когда внутри подвального помещения расположен бассейн. Целесообразнее его обслуживать отдельным насосом, тогда как остальные точки подключить к насосной станции небольшой мощности, способной выводить фекальные загрязнения.
Объединенное отведение различных стоков
Эксплуатация насосной станции позволяет решить одновременный отвод канализационных жидкостей от всех точек пользования водой
Ситуация, когда в подвале частного дома установлен один лишь унитаз, рассматривалась выше. Если же функционируют еще несколько относительно небольших точек водопотребления, дающие на выходе умеренно загрязненную воду, для отведения стоков сантехнических приборов цокольного этажа частного загородного дома устанавливаются насосные станции. По конструкции они напоминают устройство сололифта, с той разницей, что оснащены насосами большей мощности и более объемным накопительным резервуаром.
Эксплуатация насосной станции позволяет решить одновременный отвод канализационных жидкостей от всех точек пользования водой, что расположены в помещениях цокольного этажа. Некоторые модели оборудованы системой противодействия обратному току откачиваемой жидкости. Производительность такого оборудования рассчитана на объем откачки до 10 м3 стоков в сутки, что обычно удовлетворяет потребности даже в условиях интенсивного пользования сантехническими приборами.
Владельцы частных домов часто выражают недовольство по поводу высокой шумности насосных станций во время работы. Современное оборудование функционирует намного тише. К тому же для установки откачивающих приборов сооружают закрытые ниши и устанавливают их внутри, благодаря чему звук работающей станции никого не беспокоит.
Предупреждение возвратного движения отводимых стоков
При приобретении насосных станций для канализации интересуйтесь их дополнительными функциями
Особенность подвальной системы в ее расположении относительно основной магистрали и коммуникаций верхних этажей частного дома, поэтому всегда сохраняется риск заполнения труб, расположенных ниже, канализационным содержимым. Предупреждается такое нежелательное явление двумя способами.
Специалисты часто дискутируют по поводу целесообразности защиты от ретроградного движения стоков в подвал. Одни считают, что устройство нескольких степеней предупреждения обратного тока чрезмерны, так как такое случается крайне редко, и нет смысла в лишних затратах. Другие же санитарную безопасность ставят выше материальных расходов. Истина, как всегда, где-то посредине.
Благодаря современному насосному оборудованию есть возможность вывести канализацию из подвала, подключив к ней неограниченное количество сантехнических приборов и других потребителей воды. Причем для этого не обязательно устраивать десятиметровый канализационный колодец и прокладывать трубы на большой глубине.
Канализация в подвале частного дома, специфика устройства канализации, полезные советы
Эксплуатируемый цокольный этаж можно создать в любом частном доме. Правильно установленная канализация, сантехнические приборы незначительного веса и компактных размеров с оригинальным дизайном корпуса – и вот уже можно устраивать туалет, сауну или баню. Как оборудовать канализационную систему в подвале и цоколе?
Содержание
Установить канализацию — подружитесь со СНиП
Хорошему Домашнему Мастеру, который дружит со строительными нормами, произвести устройство канализации в подвале частного дома труда не составит. Тем более, что изобретать схему канализации не потребуется.
Достаточно правильно произвести разводку канализационных магистралей, приобрести прочные пластиковые трубы и установить их. Все было бы просто и доступно, если это был первый этаж частного дома. Но практика установки канализации и сантехнических приборов в подвале или цокольном этаже, которая наиболее актуальна сегодня, имеет свои особенности. Как сделать канализацию в цоколе или подвале? Ничего особенного и пугающего в этом нет.
Канализационная разводка магистралей для частного дома подвала копирует разводку предыдущего этажа. Единственным дополнительным условием при этом является установка компенсаторов в местах прохождения стояков через плиты перекрытия.
Напомним, что для устройства стояковых линий потребуются следующие элементы разводки:
• заглушки, тройники, колена, муфты и крестовины
• отводы с патрубками присоединения
Естественно, от правильного расположения всего этого богатства в магистральной разводке будет зависеть возможность установки работоспособных сантехнических приборов в цоколе.
Составление схемы канализации для подвала
Канализационную разводку рекомендуем начинать с составления схемы, в которой будут отображены горизонтальные линии всего этажа или всех этажей, если частный дом многоэтажный. Схему составляют с дальнего расположения сантехнического прибора. На один стояк рекомендуется «собирать» ванную, кухню и туалет.
Такие требования обеспечат нормальный самотек и позволят выдержать необходимый эксплуатационный уклон. Кроме того, необходимо произвести выход магистрального стояка в вентиляционный канал. Напомним, что уровень устройства выпуска для подвала или цокольного этажа располагают выше уровня слива сантехники.
Для канализации помещения в цокольном этаже применяют насосные станции, приборы которых имеют значительную пропускную способность и значит гарантию работоспособности системы. Однако, на практике придется произвести монтаж выпуска стояка магистральной канализации.
Монтаж выпуска канализационного стояка
устройство выпуска
Ввод канализации в подвал и выпуск канализации связывают внутридомовой стояк с точкой выброса сточных вод. От конфигурации узла выпуска и его состава зависит процесс удаления стоков из канализационной системы. Состав устройство выпуска:
• трубы внутренней и наружной сети
• гильза для выброса
Специфика устройства подвальной канализации заключается в том, что устройство канализации частного дома имеет следующие возможные варианты расположения выпуска:
• прямой выпуск через пол подвала
• выпуск с поворотом системы над полом и соединением в другом месте
• выпуск расположен выше пола подвала.
Монтаж прямого выпуска через пол подвала начинают с подготовки отверстия в фундаменте или стене дома. Можно воспользоваться существующим отверстием. Глубина укладки системы выпуска составляет от отмостки 0,7-2,0 м до верха трубы. На трубу надевают металлическую гильзу большего диаметра, чем трубопровод. Монтаж выпуска осуществляют перпендикулярно к плоскости дома с уклоном до смотрового колодца или иного сооружения.
Рекомендованное расстояние до колодца должно составлять 3 метра. Соединяют устройство выпуска со стояком с помощью двух колен по 45 градусов, а на стояке, расположенного выше уровня пола подвала устанавливают ревизию.
Как произвести прокладку канализационных труб, показано здесь.
Таким образом, грамотная и квалифицированная внутренняя разводка канализации в цокольном этаже или подвале позволит подобрать оптимальную соединительную конструкцию. Тем более, что при строительстве частного дома рекомендуется прокладывать канализационные трубы под полом первого этаже.
крепление канализационного трубопровода в подвале и цоколе
Для трубопроводов канализации, расположенных в цоколе или подвале используют стандартные крепежные приспособления и закладные детали.
Для прокладки по полу используют блоки керамзитобетонные высотой до 20 см, а закладные детали пристреливают с использованием кронштейнов. Передвижные стойки с крепежными хомутами обеспечивают необходимый уклон канализационного трубопровода.
Для ввода канализационного трубопровода предусматривают упоры, которые располагают в местах поворота плоскости вертикальной или горизонтальной для усиления соединениям труб. Так, например, в нижней части стояка канализационного в месте соединения: крестовины двухплоскостной, тройника и компенсационного патрубка ø110 мм необходимо будет установить общее крепление с 2 хомутами.
Устройство туалета с использованием насосных станций
Чтобы устроить туалет в цокольном этаже рекомендуется воспользоваться устройством перекачки канализационных стоков или насосных станций Grundfos, SFA, Sololift+.
Все составляющие элементы канализации – переходники, тройники, хомуты и прочее «сантехническое снаряжение» аккуратно и компактно собраны в одном сантехническом приборе.
Сантехнический прибор обладает значительной пропускной способностью. Насосные станции не требуют обслуживания, и для их эксплуатации нет необходимости устраивать дополнительную вентиляцию. В существующую отдушину станций встроен угольный фильтр.
Установить насосную станцию можно самостоятельно, не повредив отделку цокольного этажа
Как произвести монтаж канализационной насосной станции, показано в видео.
