Как сделать смещение в автокаде
AutoCAD
Не удалось извлечь оглавление
Смещение объектов
Создание геометрических объектов параллельно или концентрично выбранным объектам на заданном расстоянии.

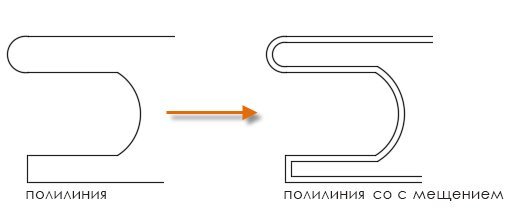

Например, если задать смещение окружности или дуги, создается больший или меньший по размеру круг или дуга, в зависимости от того, для какой стороны указано смещение. Если смещать полилинию, в результате будет создана полилиния, параллельная исходной.

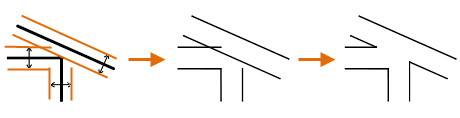

Создание подобных объектов с последующей обрезкой или удлинением концов является эффективным методом построений.
С помощью команды ПОДОБИЕ можно выполнять смещение большинства геометрических объектов. Обрезка сплайнов и полилиний происходит автоматически, если расстояние смещения превышает значение, допустимое для размещения создаваемого подобного объекта.
Особые случаи

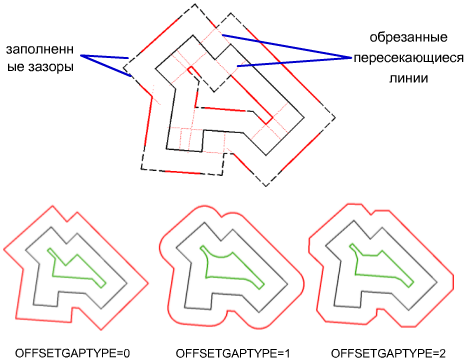

Смещение сплайнов и полилиний может привести к непредсказуемым результатам.
В некоторых случаях сегменты полилинии можно обрезать и удалять, а также удлинять для заполнения зазоров.
Системная переменная OFFSETGAPTYPE определяет вид удлиненных углов: острые, сопряженные или скругленные.
Отслеживание И Смещение
Методы отслеживания и смещения предназначены для привязки к точкам, которые связаны с координатами ранее введенных объектов, но не совпадают с ними. Наиболее полное развитие, по сравнению с предыдущими версиями AutoCAD, получил метод отслеживания, который по праву занимает первое место по эффективности решения подобных задач.
Включить или выключить режим автоотслеживания можно на вкладке Object Snap (Объектная привязка) (см. рис. 3.17) диалогового окна Drafting Settings (Режимы рисования) путем установки или снятия флажка Object Snap Tracking On (Отслеживание при привязке Вкл). Кроме того, можно просто нажать кнопку
Для постоянной активности режима отслеживания достаточно, чтобы кнопкаObject Snap Tracking (Объектное отслеживание) в строке состояния была все время нажата. В свою очередь, имеется возможность включить отслеживание на один шаг при помощи кнопки
Temporary Track Point (Пошаговое отслеживание). В этом случае используются такие же приемы, как и в режиме постоянного отслеживания, но только на один шаг.
Итак, в случае необходимости привязки к точке, которую можно определить, привязавшись к любой характерной точке ранее построенного объекта, наиболее удобно пользоваться методом отслеживания. Этот режим основывается на использовании точек знакомства — точек других объектов, назначаемых пользователем и предназначенных для трассировки при указании точки привязки.
Для назначения точки знакомства следует установить курсор в точку, относительно которой нужно выполнить привязку, выделить ее режимом объектной привязки и задержать перекрестие курсора в этой точке до тех пор, пока AutoCAD выведет маркер [+]. Последнее будет обозначать, что режим отслеживания запомнил данную точку. В случае если точка знакомства попадает в точку какого-нибудь режима объектной привязки, их маркеры отображаются одновременно (рис. 3.36).
Как показано на рис. 3.36, при выполнении режима отслеживания после установления точки знакомства рядом с перекрестием курсора появляется контекстная подсказка с информацией о выбранном в точке знакомства режиме объектной привязки и расстоянии от точки (точек) знакомства до текущего положения курсора. Также в контекстной подсказке выводится значение угла между нулевым направлением полярной системы координат и вектором, направленным от точки (точек) знакомства к текущему положению курсора. Эта информация позволяет визуально контролировать координаты следующей точки.
После установки точки знакомства необходимо передвинуть курсор в том направлении, где будет выполняться ввод точки привязки или очередной точки знакомства. Далее AutoCAD от точки знакомства построит трассу отслеживания (пунктирную линию). Затем, если нужно обозначить очередную точку знакомства, следует повторить соответствующие действия, а если нужно ввести координату новой точки, достаточно щелкнуть левой кнопкой мыши.
Примечание. Для того чтобы отказаться от какой-либо назначенной точки знакомства, можно возвратиться в эту точку перекрестием курсора и задержаться на ней некоторое время. Сразу после этого точка знакомства отключится.
НАСТРОЙКА РЕЖИМА ОТСЛЕЖИВАНИЯ
Настройка параметров режима отслеживания осуществляется на вкладке Polar Tracking (Отслеживание) уже знакомого диалогового окна Drafting Settings (Режимы рисования) (см. рис. 3.9). Имеющийся здесь переключатель Object Snap Tracking Settings (Отслеживание при объектной привязке) имеет два положения (рис. 3.37а):
Кроме того, на вкладке Drafting (Построения) диалогового окна Options (Настройки) (рис. 3.376) имеется специальный раздел настройки автоотслеживанияAutoTrack Settings (Параметры автоотслеживания). Опции, находящиеся в этом разделе, уже были рассмотрены при описании полярного режима.
И наконец, переключатель Alignment Point Acquisition (Захват точек отслеживания), находящийся на вкладке Drafting (Построения) диалогового окна Options (Настройки), позволяет настроить свойства захвата точек отслеживания и имеет два положения:
Использование режима отслеживания
Настоящий пример посвящен освоению навыков работы с режимом отслеживания и объектной привязки. В задании необходимо построить равносторонний треугольник (рис. 3.38) с размером стороны 150 единиц. Затем нужно поместить в него окружность, в которую вписать квадрат.
Рассмотрим порядок выполнения задания.
Режим смещения предназначен для привязки к какой-либо точке, отстоящей от существующей точки ранее созданного объекта на определенном расстоянии и под известным углом. Обратите внимание, что подобную операцию можно выполнить, предварительно построив временные вспомогательные линии. Что касается метода смещения, то он эту операцию выполняет в одно действие без каких-либо предварительных построений.
Для того чтобы выполнить построения с использованием режима смещения, необходимо выполнить следующую последовательность действий:
AutoCAD
Сместите объект для создания нового объекта, форма которого расположена параллельно исходному объекту.
Например, если задать смещение окружности или дуги, создается больший или меньший по размеру круг или дуга, в зависимости от того, какая сторона предназначена для смещения. Если смещать полилинию, в результате будет создана полилиния, параллельная исходной.
Используйте команду СМЕЩЕНИЕ для смещения для следующих типов объектов:
Особые случаи построения подобных полилиний и сплайнов

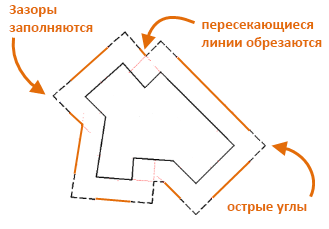

2D-полилинии смещаются как отдельные сегменты линий, что приводит либо к пересечению, либо к появлению зазоров между сегментами. Для выполнения смещения пересекающиеся линии обрезаются и промежутки заполняются.
Обрезка сплайнов происходит автоматически, если расстояние смещения превышает значение, допустимое для размещения создаваемого подобного объекта.

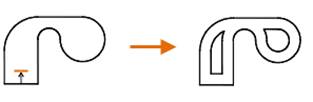

Команда СМЕЩЕНИЕКРОМКИ позволяет создать замкнутую полилинию или сплайн из кромок плоской грани на 3D-теле или поверхности. Сплайны получаются, когда один или несколько сегментов кромки не могут быть представлены в виде линий, дуг или окружностей. Например:

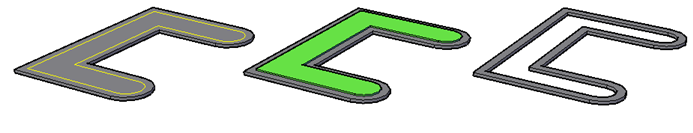

С помощью параметра «Угол» можно задать острые или скругленные углы полилинии. Внешние и внутренние углы позволяют создать скругленные углы по-разному, в зависимости от того, являются ли углы вогнутыми или выпуклыми — радиус дуги обеспечивает указанное смещение.
AutoCAD
Создание геометрических объектов параллельно или концентрично выбранным объектам на заданном расстоянии.
Например, если задать смещение окружности или дуги, создается больший или меньший по размеру круг или дуга, в зависимости от того, для какой стороны указано смещение. Если смещать полилинию, в результате будет создана полилиния, параллельная исходной.

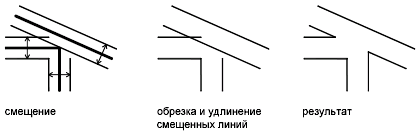

Создание подобных объектов с последующей обрезкой или удлинением концов является эффективным методом построений.
С помощью команды ПОДОБИЕ можно выполнять смещение большинства геометрических объектов. Обрезка сплайнов и полилиний происходит автоматически, если расстояние смещения превышает значение, допустимое для размещения создаваемого подобного объекта.
Особые случаи
Смещение сплайнов и полилиний может привести к непредсказуемым результатам.
В некоторых случаях сегменты полилинии можно обрезать и удалять, а также удлинять для заполнения зазоров.
Системная переменная OFFSETGAPTYPE определяет вид удлиненных углов: острые, сопряженные или скругленные.
AutoCAD
Создание 3D тела или поверхности путем сдвига 2D или 3D объекта либо подобъекта вдоль некоторой траектории.
Создание тела или поверхности путем сдвига разомкнутой или замкнутой, плоской или неплоской кривой (профиля) вдоль разомкнутой или замкнутой траектории. Разомкнутые кривые создают поверхности, а замкнутые кривые позволяют создавать тела или поверхности, в зависимости от заданного режима.
При создании тела или поверхности можно использовать следующие объекты и траектории:
Объекты для сдвига
Объекты, используемые в качестве траектории сдвига
Чтобы автоматически удалить исходную геометрию, использованную при создании объекта, используется системная переменная DELOBJ. В случае ассоциативных поверхностей системная переменная DELOBJ игнорируется и исходная геометрия не удаляется.
Отображаются следующие запросы.
Объекты для сдвига
Объект, который следует использовать в качестве профиля сдвига.
Траектория сдвига, основанная на выбранном объекте.
Управление типом объекта, создаваемого в результате операции сдвига (тело или поверхность). Поверхности сдвигаются как NURBS-поверхности либо как процедурные поверхности в зависимости от значения системной переменной SURFACEMODELINGMODE.
Признак выравнивания профиля по нормали к касательной к траектории сдвига.
Если профиль не перпендикулярен (не расположен по нормали) к касательной в начальной точке траектории, то профиль выравнивается автоматически. Введите «Нет» в ответ на запрос о выравнивании, чтобы предотвратить такое действие.
Базовая точка для объектов, подлежащих сдвигу.
Задание масштабного коэффициента для операции сдвига. Сдвигаемые из начальной в конечную точку траектории объекты масштабируются как единый объект.
Задание угла закручивания для объектов, подлежащих сдвигу. Угол закручивания определяет вращение вдоль всей длины траектории сдвига.
