Как сделать спираль в автокаде
AutoCAD
Создание 2D или 3D спирали.
Используйте спираль в качестве траектории сдвига при выполнении команды СДВИГ для создания объектов пружин, резьбы и закругленных лестниц.
Отображаются следующие запросы.
Центральная точка основания Задание центра основания спирали. Радиус в основании Задание радиуса основания спирали.
Первоначально значение радиуса основания по умолчанию установлено равным 1. В процессе работы над чертежом в качестве значения по умолчанию для радиуса основания всегда используется ранее введенное значение радиуса для любого твердотельного примитива или спирали.
Диаметр (основание) Задание диаметра основания спирали.
Первоначально значение диаметра основания по умолчанию установлено равным 2. В процессе работы над чертежом в качестве значения по умолчанию для диаметра основания всегда используется ранее введенное значение диаметра основания.
Радиус верхнего основания Задание радиуса вершины спирали. По умолчанию всегда используется значение радиуса в основании.
Нельзя одновременно задать нулевое значение для радиуса в основании и радиуса вершины.
Диаметр (вершина) Для задания размера вершины спирали используется значение диаметра. Значение по умолчанию для верхнего диаметра всегда совпадает со значением диаметра основания. Высота спирали Задание высоты спирали. Конечная точка оси Задание расположения конечной точки для оси спирали. Конечная точка оси может быть расположена в любом месте 3D пространства. Конечная точка оси определяет длину и ориентацию спирали. Витки Задание числа витков (вращений) спирали. Число витков спирали не может быть больше 500.
Изначально значение по умолчанию для числа витков равно 3. В процессе работы над чертежом в качестве значения по умолчанию для числа витков всегда используется ранее введенное число витков.
Высота витка Задание высоты одного полного витка спирали.
Число витков спирали автоматически обновляется в соответствии с заданной высотой витка. Если число витков спирали уже определено, задать высоту витка невозможно.
AutoCAD
Не удалось извлечь оглавление
СПИРАЛЬ (команда)
Создание 2D или 3D спирали.
Используйте спираль в качестве траектории сдвига при выполнении команды СДВИГ для создания объектов пружин, резьбы и закругленных лестниц.
Отображаются следующие запросы.
Центральная точка основания Задание центра основания спирали. Радиус в основании Задание радиуса основания спирали.
Первоначально значение радиуса основания по умолчанию установлено равным 1. В процессе работы над чертежом в качестве значения по умолчанию для радиуса основания всегда используется ранее введенное значение радиуса для любого твердотельного примитива или спирали.
Диаметр (основание) Задание диаметра основания спирали.
Первоначально значение диаметра основания по умолчанию установлено равным 2. В процессе работы над чертежом в качестве значения по умолчанию для диаметра основания всегда используется ранее введенное значение диаметра основания.
Радиус верхнего основания Задание радиуса вершины спирали. По умолчанию всегда используется значение радиуса в основании.
Нельзя одновременно задать нулевое значение для радиуса в основании и радиуса вершины.
Диаметр (вершина) Для задания размера вершины спирали используется значение диаметра. Значение по умолчанию для верхнего диаметра всегда совпадает со значением диаметра основания. Высота спирали Задание высоты спирали. Конечная точка оси Задание расположения конечной точки для оси спирали. Конечная точка оси может быть расположена в любом месте 3D пространства. Конечная точка оси определяет длину и ориентацию спирали. Витки Задание числа витков (вращений) спирали. Число витков спирали не может быть больше 500.
Изначально значение по умолчанию для числа витков равно 3. В процессе работы над чертежом в качестве значения по умолчанию для числа витков всегда используется ранее введенное число витков.
Высота витка Задание высоты одного полного витка спирали.
Число витков спирали автоматически обновляется в соответствии с заданной высотой витка. Если число витков спирали уже определено, задать высоту витка невозможно.
AutoCAD
Создание 2D или 3D спирали.
Используйте спираль в качестве траектории сдвига при выполнении команды СДВИГ для создания объектов пружин, резьбы и закругленных лестниц.
Отображаются следующие запросы.
Центральная точка основания Задание центра основания спирали. Радиус в основании Задание радиуса основания спирали.
Первоначально значение радиуса основания по умолчанию установлено равным 1. В процессе работы над чертежом в качестве значения по умолчанию для радиуса основания всегда используется ранее введенное значение радиуса для любого твердотельного примитива или спирали.
Диаметр (основание) Задание диаметра основания спирали.
Первоначально значение диаметра основания по умолчанию установлено равным 2. В процессе работы над чертежом в качестве значения по умолчанию для диаметра основания всегда используется ранее введенное значение диаметра основания.
Радиус верхнего основания Задание радиуса вершины спирали. По умолчанию всегда используется значение радиуса в основании.
Нельзя одновременно задать нулевое значение для радиуса в основании и радиуса вершины.
Диаметр (вершина) Для задания размера вершины спирали используется значение диаметра. Значение по умолчанию для верхнего диаметра всегда совпадает со значением диаметра основания. Высота спирали Задание высоты спирали. Конечная точка оси Задание расположения конечной точки для оси спирали. Конечная точка оси может быть расположена в любом месте 3D пространства. Конечная точка оси определяет длину и ориентацию спирали. Витки Задание числа витков (вращений) спирали. Число витков спирали не может быть больше 500.
Изначально значение по умолчанию для числа витков равно 3. В процессе работы над чертежом в качестве значения по умолчанию для числа витков всегда используется ранее введенное число витков.
Высота витка Задание высоты одного полного витка спирали.
Число витков спирали автоматически обновляется в соответствии с заданной высотой витка. Если число витков спирали уже определено, задать высоту витка невозможно.
Как сделать спираль в автокаде
 |  | | |  |  |

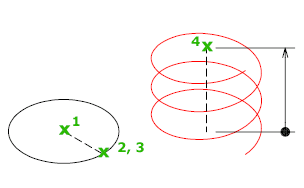

Создание 2D или 3D винтовой линии
Число витков = 3 (по умолчанию)
Вращение = ПРЧС (по умолчанию)
Укажите центральную точку основания: Укажите точку
Задайте высоту спирали или выберите [ Конечная точка оси / Витки / высота витка / вРащение ] : Задайте высоту спирали или введите опцию
Первоначально значение радиуса основания по умолчанию установлено равным 1. В процессе работы над чертежом в качестве значения по умолчанию для радиуса основания всегда используется ранее введенное значение радиуса для любого элементарного тела или спирали.
Значение по умолчанию для верхнего радиуса всегда совпадает со значением радиуса основания.
Радиус основания и верхний радиус не могут быть одновременно равны 0.
Задание диаметра основания спирали.
Задайте диаметр : Задайте диаметр или нажмите ENTER для ввода значения по умолчанию
Первоначально значение диаметра основания по умолчанию установлено равным 2. В процессе работы над чертежом в качестве значения по умолчанию для диаметра основания всегда используется ранее введенное значение диаметра основания.
Задание диаметра вершины спирали.
Задайте диаметр : Задайте диаметр или нажмите ENTER для ввода значения по умолчанию
Значение по умолчанию для верхнего диаметра всегда совпадает со значением диаметра основания.
Конечная точка оси
Задание расположения конечной точки для оси спирали. Конечная точка оси может быть расположена в любом месте 3D пространства. Конечная точка оси определяет длину и ориентацию спирали.
Укажите конечную точку оси: Укажите точку
Задание числа витков (вращений) спирали. Число витков спирали не может быть больше 500.
Изначально значение по умолчанию для числа витков равно 3. В процессе работы над чертежом в качестве значения по умолчанию для числа витков всегда используется ранее введенное число витков.
Введите число витков: Введите число
Задание высоты одного полного витка спирали.
Число витков спирали автоматически обновляется в соответствии с заданной высотой витка. Если число витков спирали уже определено, задать высоту витка невозможно.
Укажите расстояние между витками : Введите число, чтобы задать высоту каждого витка спирали
Задание направления вычерчивания спирали – по часовой стрелке (ПОЧС) или против часовой стрелки (ПРЧС). По умолчанию вращение спирали осуществляется ПРЧС.
Задать направление вращения спирали [ПОЧС/ПРЧС] : Задайте направление вращения спирали
Как сделать спираль в автокаде
» Команда создания 3 D спирали
в программе AutoCAD 2020 «
В этом уроке я познакомлю вас с командой AutoCAD «Спираль». С помощью этой команды можно создавать в 3D пространстве криволинейные линии в виде спиралей. Данная команда имеет дополнительные параметры, управляя которыми мы можем создавать различные виды спиралей. Все эти параметры мы также разберём в уроке.
