Как сделать спойлер на модельку
Делаем спойлер для модели)
вырезаем из пластика две одинаковых пластинки)

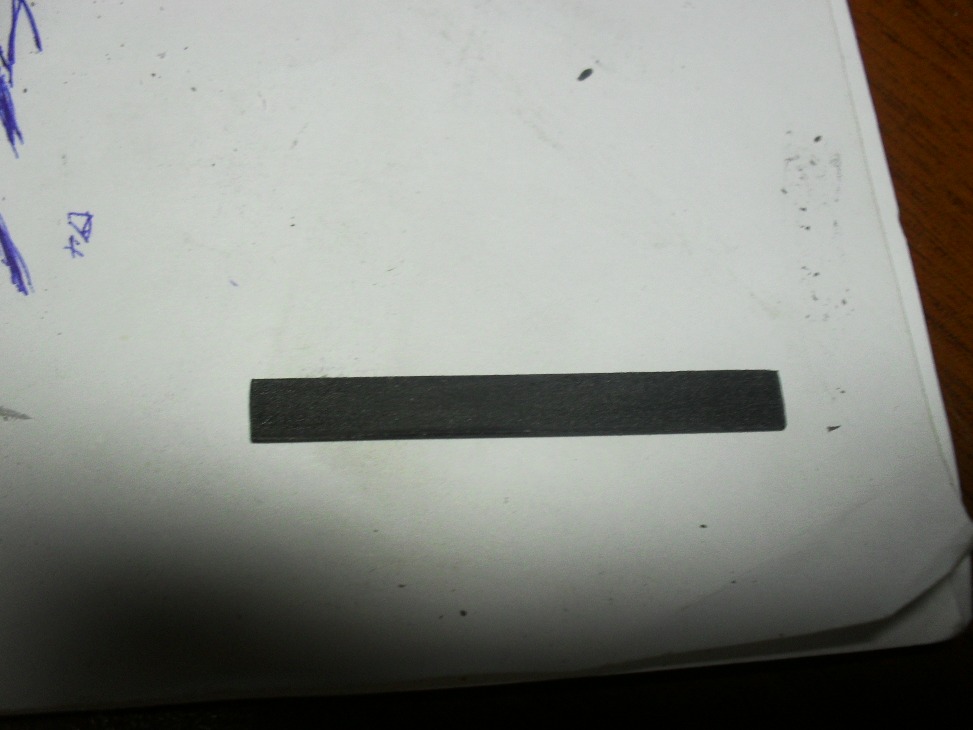

потом вырезаем само крыло, тоже из пластика, размер зависит от ширины данной модельки.

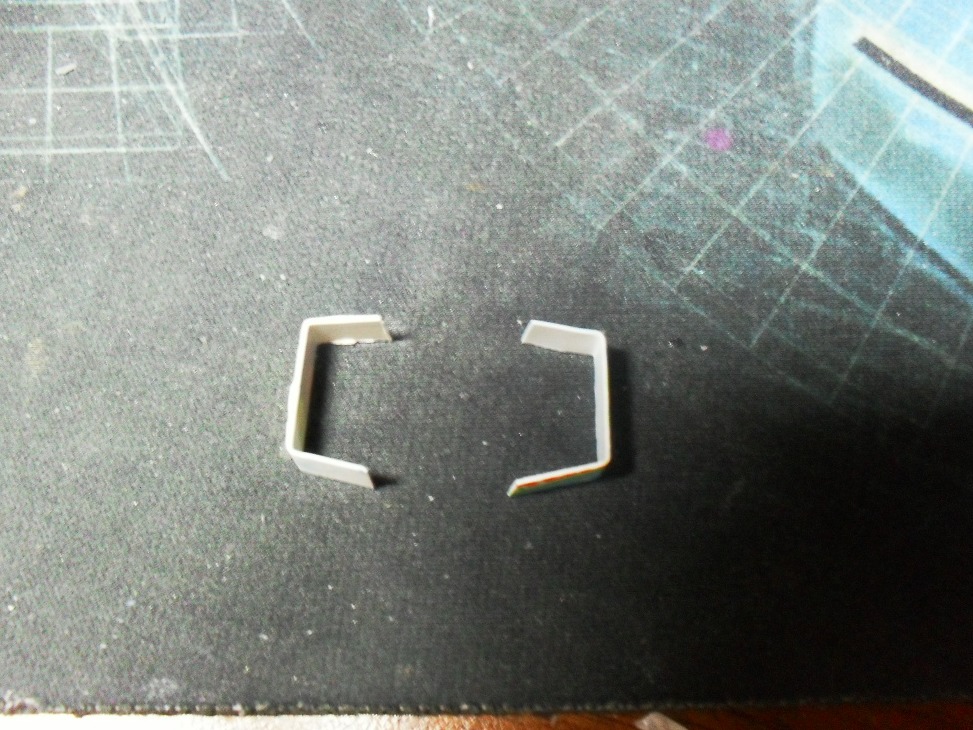

вырезаем из того же пластика стойки

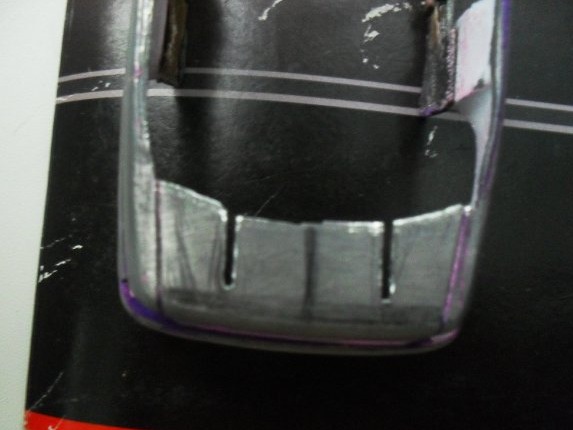

На багажнике можно вырезать прорези для стоек, будет крепче держаться!а можно и не вырезать…

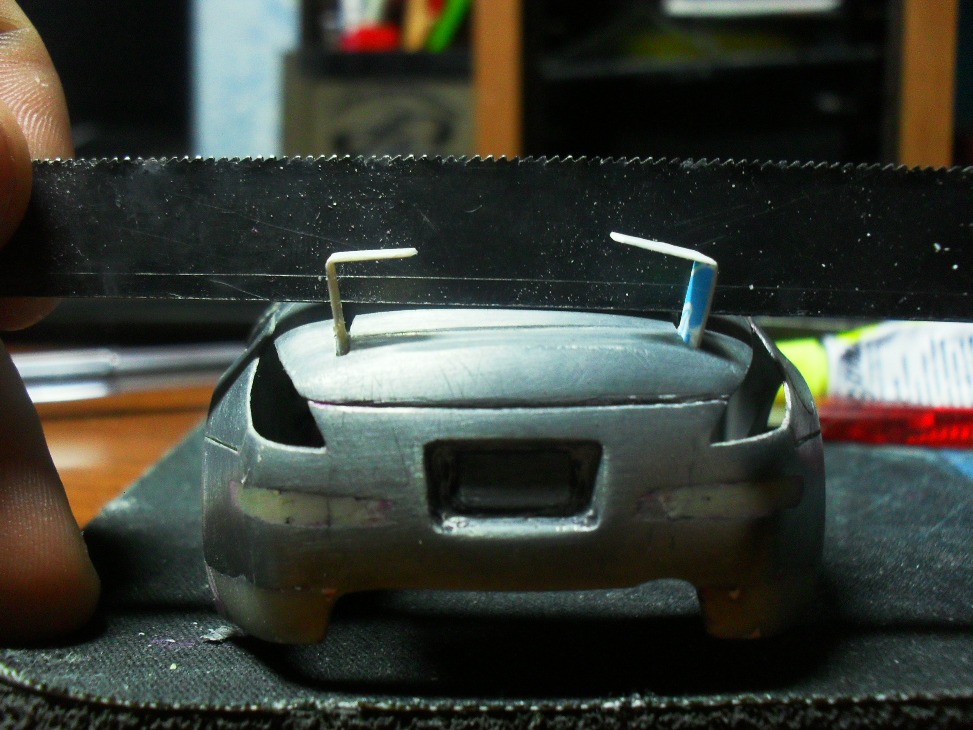

дальше приклеиваем стоки спойлера к багажнику

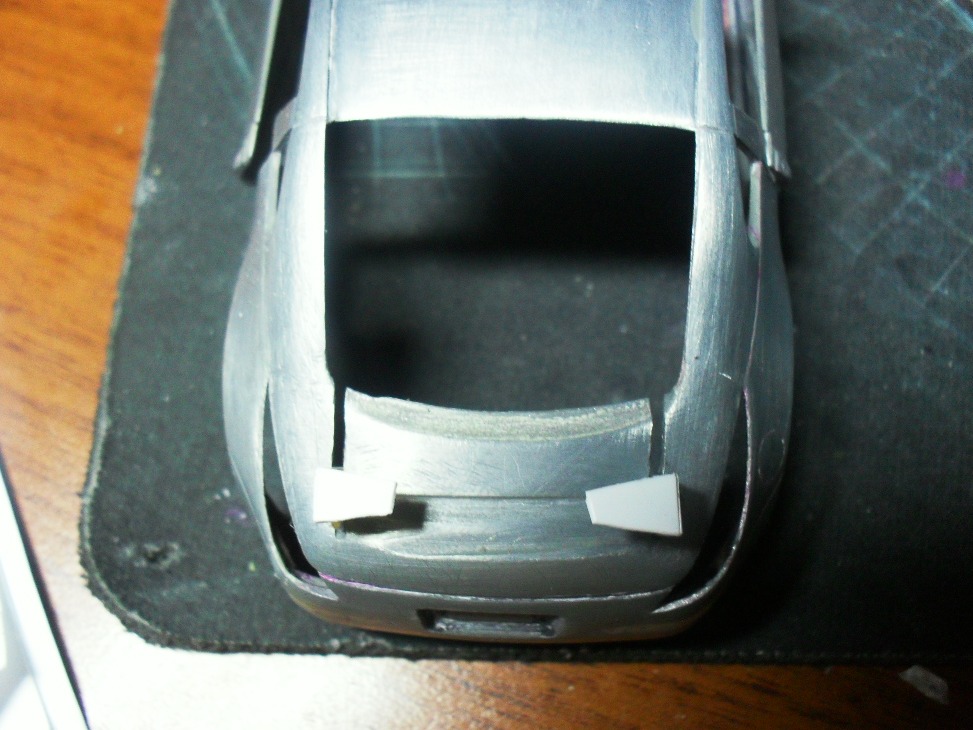

получится как-то так

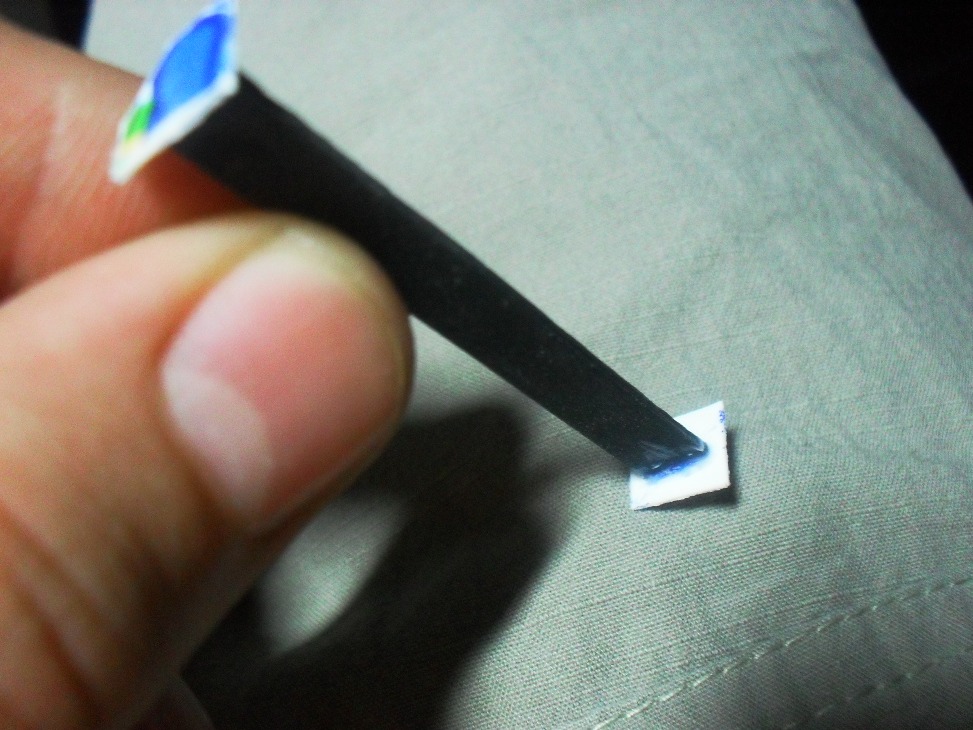

приклеиваем пластинки к крылу спойлера и дальше, что получилось приклеиваем на стойки спойлера

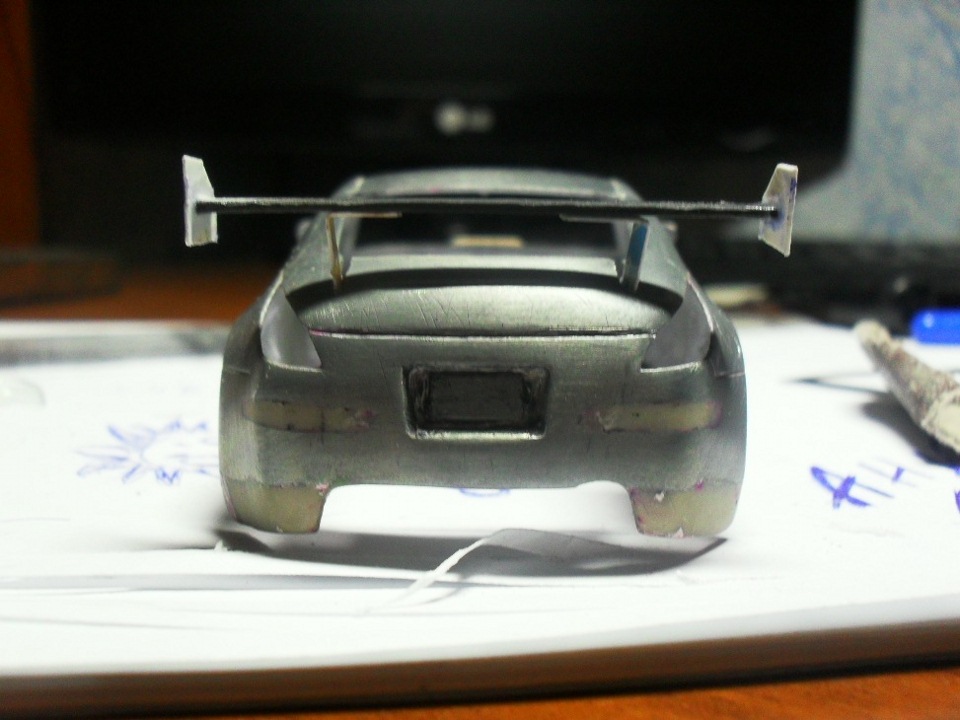

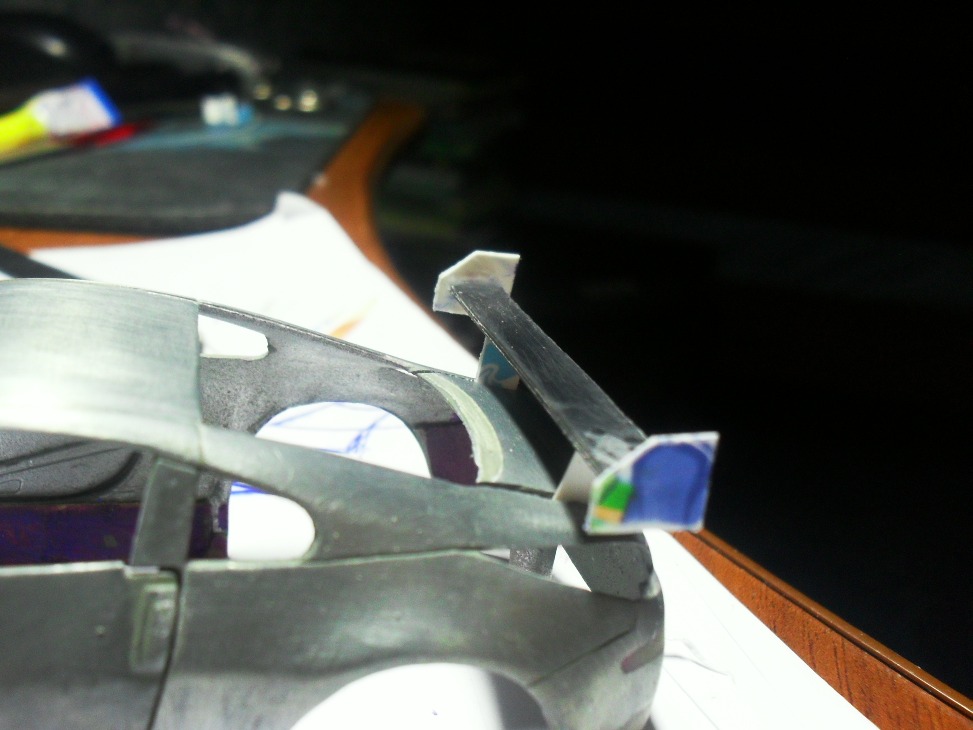

получилось вот что.
Метки: спойлер на модельку
Комментарии 12
молодец, я впринципе также делал раньше спойлера … осталось только подравнять всё и красить
Спасибо, а щас как делаешь?
щас я не «тюнингую» модельки, жалко времени, хотя не то что время жалко, просто не вижу смысла их переделывать, ведь их никто не купит как минимум;
мне с них ничего не будет, а просто чтобы увидеть самому или показать вам что я могу сделать мне не нужно, потому что я знаю что могу очень многое…
если конечно понял что я тут понаписал )))
Понял)а старые тюнингованные модельки, их фото есть?)
фото не всех прям щас есть, но они стоят в метре от меня все )) некоторые фото есть в БЖ в разделе Scale
там тоже много незаконченных проектов, брался с каждой новой идеей в голове за новый проект, не все успел закончить, рыкса седьмая, 3 мерса, начал шевролет авэленч под ниссан датсун пикап переделывать, мустанг, лансер эво, скай в 34 кузове, целика и волга, ну и главное этой крайслер 300С
А што такое БЖ, просто новичек пока на сайте)Как и я незаканчиваю проекты)
Делаем спойлер своими руками — пошаговая инструкция
Спойлер или антикрыло — это практически синонимы слов — «автомобильный тюнинг», многие автомобилисты установив на своем «тазике» нечто больше похожее на футбольные ворота, относят свои «шедевры» к классу прокачанных авто.
Но если вам не по душе такой сценарий и вы решили основательно подойти к этому вопросу — рекомендую вам данную статью в качестве пособия, при помощи которого можно создать правильное антикрыло своими руками, потратив минимум средств и своего свободного времени.
Задача антикрыла — прижимать заднюю ведущую часть, увеличивая таким образом сцепление с дорогой, и улучшая управляемость автомобилем.
Моя сегодняшняя статья о том, как сделать задний спойлер своими руками, не прибегая к помощи специалистов, используя подручные средства и необходимый для этого материал.
Создание спойлера происходило прямо на модели, был сконструирован жесткий каркас спойлера, после чего по черновой матрице (шаблону) происходила лепка и склеивание детали. На все про все уходит порядка десяти дней при условии, что руки прямые и времени валом. Дизайн был подсмотрен на какой-то из моделей, честно сказать даже не знаю на какой именно я увидел нечто похожее, но как это часто бывает, руки просто воспроизводят какие-то обрывки или фрагменты из памяти, в результате выходит что-то свое.
Спойлер своими руками: шаблон
Первым делом я прикинул приблизительную ширину антикрыла, после чего отрезал необходимый кусок оргалита. Выпуклость крыши была воспроизведена посредством лекальной направляющей из ДСП.
Затем я выпилил рейку в форме дуги и прикрутил к нижней части к полосе оргалита, после этого из-за нагрузки оргалит сам сформировал внешнюю поверхность будущего спойлера.
Помогал фиксировать крыло в пространстве — пластилин. При помощи скотча заклеил все места, на которых будут размещены горки из пластилина. При помощи толстых слоев сформировал стойки-опоры спойлера, затем установил на них полосу крыла из ДСП. Кстати, пластилин прекрасно позволяет регулировать угол наклона плоскости спойлера, а также его симметрию.
Снятие каркаса было успешным — не было никаких деформаций и перекосов, модель спойлера снялась легко. Таким образом, у меня получилась верхняя часть будущего шаблона, по которому можно будет лепить матрицу и антикрыло.
Матрица спойлера, которую я создавал разделена на две части. Вся прелесть изготовления спойлера «по-быстрому» заключается в том, что первым делом создается верхняя часть модели, с нее снимается матрица и уже после этого долепливается низ.
Чтобы сформировать матрицу спойлера необходимо: использовать тонкий и толстый стекломат. Поверху шерстисотого стекломата укладывается слой стеклорогожи для подстраховки и укрепления матрицы.
Второй этап изготовления спойлера своими руками подгонка макета спойлера.
После того как смола порядком отвердела, перевернутое антикрыло можно переворачивать и проверять, что получилось внутри. Далее выстроил симметрию и сформировал боковые стойки (опоры).
Затем поправил углы модели — подлепил и почистил вместе с фланцем матрицы.
Залепил нижнюю часть спойлера при помощи стеклопластика и сделал отверстия для болтов, они должны быть расположены максимально близко к модели спойлера, это позволит полуформам матрицы лучше и плотнее прижаться.
Подрезал «волосатые» края матрицы при помощи болгарки, поскольку толщина пластика состоящего из 2-х полуформ имеет толщину примерно 6-7 мм. По окончанию подрезки края нужно немного зачистить, это избавит вас от неприятных стеклянных заноз.
Открывать образовавшуюся матрицу спойлера оказалось крайне неудобно, пришлось сначала использовать лезвие ножа. Им провел между полуформами с легкими приоткрывающими движениями. После этого в образовавшуюся тоненькую щель вставил клинья и всяческие щепки. Спустя какое-то время после не совсем приятных манипуляций, полуформы матрицы все же раскрываются.
Чтобы очистить матрицу от остатков пластилина я использовал пластмассовые скребки, после чего все как следует продул горячим промышленным феном и снял остатки при помощи губки.
Деталь формируется с обязательным применением гелькоута, не использовать вовсе внешний, защитный слой на спойлере не рекомендуется. Дело в том, что после окрашивания есть вероятность того, что фактура стекловолокна начнет проступать. Также не забудьте нанести разделительным слоем матрицу и гелькоут, используя широкую кисть.
Хочу отметить, что гелькоут из алюминиевой пудры не лишен недостатков, главным из которых является – база из полиэфирной смолы для формования. Парафин, который входит в состав этой смолы, при полимеризации способен подниматься на поверхность геля… Когда все затвердевает гелькоут приходится слегка зашкуривать.
Пока гелькоут подсыхает, есть время нарезать стекломат и развести густую «баланду», состоящую из аэросила и «полиэфирки», эта субстанция понадобится для наполнения острых углов матрицы.
Понять, что такое контактное формование можно посмотрев пример моего спойлера. Гелькоут покрывается полиэфирной смолой, затем накрывается стекломатом. Первый слой я делаю из трехсотого. Потом по поверхности стекломата наносится смола, после чего при помощи кисти прибивается к гелькоуту. Чтобы избавиться от пузырьков воздуха, которые крайне нежелательны, воспользуйтесь специальным валиком с поперечной насечкой или изготовьте свой.
Кульминация.
Спойлер своими руками — готов! Кроме того, в процессе у меня получилось создать матрицу, по которой я в будущем смогу сделать еще не одно такое антикрыло в случае такой необходимости. Процесс склеивания двух половинок происходит следующим образом: на кромки половинок спойлера, которые установлены в полуформы матрицы, небольшой горкой выкладываются полоски кашицы состоящей из аэросила и полиэфирной смолы. При сложении двух половинок воедино, эти полоски каши соприкасаются, прочно склеивая две детали в одну.
Теперь можно достать готовое антикрыло и приступить к финальной стадии: шлифовке затвердевшей каши и подготовке поверхности спойлера к покраске.
Ну вот как-то так… Отныне вам известно, как сделать спойлер своими руками, более того, теперь вы сможете сами создавать матрицы и шаблоны с последующей отливкой антикрыла любой формы. Кстати, разобравшись однажды с тем, как сделать матрицу своими руками, в будущем можно использовать этот опыт не только для спойлеров, но и для изготовления деталей кузова, таких как аэродинамические обвесы, юбки, воздухозаборники и о многое другое.
Как сделать спойлер на автомобиль своими руками: познаем все нюансы
Для улучшения внешнего вида автомобиля рынок предлагает разные элементы тюнинга, к таковым относится и спойлер. Спойлер сделает автомобиль более привлекательным, наделит его положительными ходовыми качествами. Изготовить такой аксессуар можно своими руками, придав ему желаемую форму. Для самостоятельной работы не требуются дорогостоящие материалы и специальные инструменты.
Что такое спойлер на автомобиль
Спойлер — это один или несколько специальных элементов, предназначенных для изменения аэродинамики кузова авто путём перенаправления воздушных потоков. Основные цели установки этой детали таковы:
Стоит упомянуть, что многие устанавливают спойлер в качестве декоративного (тюнингового) элемента. Его крепление может быть выполнено спереди, сзади, на крыше либо сбоку автомобиля. При индивидуальном подходе можно сделать спойлер на заказ, что позволит даже серийной машине выделиться в транспортном потоке.
Оригинальный спойлер из тюнинг-ателье выделит вашу машину на городских улицах
Плюсы и минусы установки
Спойлер наделяет автомобиль следующими качествами:
Нужно уточнить, что положительные качества рассматриваемого элемента проявляются на скоростях свыше 100 км/ч.
Установка спойлера на автомобиль наделяет его рядом преимуществ, однако проявляются они при скоростях свыше 100 км/ч
К недостаткам можно отнести:
Второй этап изготовления спойлера своими руками подгонка макета спойлера
После того как смола порядком отвердела, перевернутое антикрыло можно переворачивать и проверять, что получилось внутри. Далее выстроил симметрию и сформировал боковые стойки (опоры).
Затем поправил углы модели — подлепил и почистил вместе с фланцем матрицы.
Залепил нижнюю часть спойлера при помощи стеклопластика и сделал отверстия для болтов, они должны быть расположены максимально близко к модели спойлера, это позволит полуформам матрицы лучше и плотнее прижаться.
Подрезал «волосатые» края матрицы при помощи болгарки, поскольку толщина пластика состоящего из 2-х полуформ имеет толщину примерно 6-7 мм. По окончанию подрезки края нужно немного зачистить, это избавит вас от неприятных стеклянных заноз.
Открывать образовавшуюся матрицу спойлера оказалось крайне неудобно, пришлось сначала использовать лезвие ножа. Им провел между полуформами с легкими приоткрывающими движениями. После этого в образовавшуюся тоненькую щель вставил клинья и всяческие щепки. Спустя какое-то время после не совсем приятных манипуляций, полуформы матрицы все же раскрываются.
Чтобы очистить матрицу от остатков пластилина я использовал пластмассовые скребки, после чего все как следует продул горячим промышленным феном и снял остатки при помощи губки.
Деталь формируется с обязательным применением гелькоута, не использовать вовсе внешний, защитный слой на спойлере не рекомендуется. Дело в том, что после окрашивания есть вероятность того, что фактура стекловолокна начнет проступать. Также не забудьте нанести разделительным слоем матрицу и гелькоут, используя широкую кисть.
Хочу отметить, что гелькоут из алюминиевой пудры не лишен недостатков, главным из которых является – база из полиэфирной смолы для формования. Парафин, который входит в состав этой смолы, при полимеризации способен подниматься на поверхность геля… Когда все затвердевает гелькоут приходится слегка зашкуривать.
Пока гелькоут подсыхает, есть время нарезать стекломат и развести густую «баланду», состоящую из аэросила и «полиэфирки», эта субстанция понадобится для наполнения острых углов матрицы.
Понять, что такое контактное формование можно посмотрев пример моего спойлера. Гелькоут покрывается полиэфирной смолой, затем накрывается стекломатом. Первый слой я делаю из трехсотого. Потом по поверхности стекломата наносится смола, после чего при помощи кисти прибивается к гелькоуту. Чтобы избавиться от пузырьков воздуха, которые крайне нежелательны, воспользуйтесь специальным валиком с поперечной насечкой или изготовьте свой.
Виды тюнинговых элементов
Казалось бы, спойлер — это узкоспецифичный элемент для авто. Однако существует несколько видов спойлеров, каждый из которых выделяется в зависимости от стиля, расположения на кузове машины или материала.
Вариации по стилю
В мире выделяется всего два вида стиля спойлеров:
Различия по месту расположения на кузове автомобиля
Выделяется четыре вида спойлеров по их расположению, при этом самым распространённым из них является задний спойлер. Он монтируется на крышку багажника.
Задний спойлер пользуется особой популярностью у российских водителей
Вторым по популярности можно считать крышной спойлер — он устанавливается на крышу автомобиля.
Крышной спойлер — вариант для продвинутых джипперов
Третье место в сфере придания машине особенных аэродинамических свойств делят сразу два вида спойлеров, которые монтируются на юбки бамперов или же на боковые юбки.
Спойлер на юбку переднего бампера придаёт машине спортивный вид
Разновидности по типу использованного материала: фото
Современные спойлеры могут быть изготовлены из самых разных материалов. Главный критерий — это прочность и лёгкость изделия, а также его износостойкость. Поэтому спойлеры изготавливаются преимущественно из этого сырья:
стеклопластик (или, как его ещё называют, фиберглас). По своему составу это вещество относится к пластиковым материалам, которые производятся с добавлением смоляных синтетических добавок и стекловолокон. На сегодняшний день спойлеры из стекловолокна считаются самыми бюджетными в индустрии тюнинга автомобилей. Однако низкая цена никак не сказывается на качестве изделия: стекловолокнистый спойлер имеет те же характеристики прочности и долговечности, что и более дорогие аналоги;
Спойлер из стеклопластика отличается невысокой стоимостью и достаточным сроком использования
пластик вида ABS. Сам по себе этот вид пластика достаточно хрупок, поэтому при изготовлении спойлеров в него добавляются различные укрепляющие добавки и примеси. Благодаря низкой стоимости, спойлеры из ABS пластика хорошо продаются, однако их износостойкость оставляет желать лучшего;
Спойлер из пластика ABS относительно дешёвый, но отличается хрупкостью
силиконовые материалы. Изготовление спойлеров для авто из силикона началось сравнительно недавно. Большим преимуществом таких изделий можно считать их эластичность и повышенную долговечность, так как потоки воздуха даже при длительной эксплуатации не могут деформировать такой спойлер;
Спойлер из силиконовый материалов эластичен, долговечен и привлекателен внешне
карбон (или углепластичный материал) один из самых современных видов сырья, из которого можно изготовить спойлер. Изделие придаст автомобилю отличные характеристики аэродинамики, однако стоимость карбоновых спойлеров довольно высока;
Спойлер из карбона довольно дорогой, но завистливые взгляды других автовладельцев с лихвой компенсируют этот маленький недостаток
лёгкие металлы — алюминий и сталь. Изготовление целого спойлера из металла нерентабельно и бессмысленно, поэтому лёгкие виды металлов используются только для литья отдельных элементов — лезвия, стоек и закрылок.
Спойлер из металла — вариант для добротных машин и настоящих мужчин
Варианты тюнинга авто
Сегодня можно подобрать спойлер практически на любой автомобиль, независимо от типа кузова: от седана до микроавтобуса. Чтобы сделать выбор было проще, нужно детальнее разобраться, по каким критериям классифицируется этот элемент тюнинга:
Закрепить спойлер можно с помощью двухстороннего скотча, но только в том случае, если деталь имеет небольшие размеры
Основным местом установки спойлера является задняя часть крыши или крышка багажника. Это зависит от типа кузова, а также размеров спойлера и его формы. Прикрепить элемент тюнинга можно:
Какой материал подойдёт для тюнинга
Что касается материала для изготовления спойлера, то наиболее распространёнными являются:
Чтобы отдать предпочтение конструкции из того или иного материала, вначале необходимо каждый из них рассмотреть детальнее с учётом его химических и технических характеристик.
Какую форму выбрать
По форме спойлеры могут быть довольно разнообразными. Чтобы сделать вывод о том, подходит данный вариант или нет, деталь нужно видеть перед собой. Бывают случаи, когда форма элемента дополняет часть кузова, но в основном спойлеры представлены самыми нестандартными конструкциями. С их помощью можно придать автомобилю не только эксклюзивность, но и агрессивность.
Классифицировать спойлеры можно также по дизайну:
Кастом спойлеры производятся в единичных экземплярах, что позволяет сделать автомобиль неповторимым
Спойлер, купленный в автомагазине, украсит авто, но заметно облегчит карман его владельца
Кульминация..
Спойлер своими руками — готов! Кроме того, в процессе у меня получилось создать матрицу, по которой я в будущем смогу сделать еще не одно такое антикрыло в случае такой необходимости. Процесс склеивания двух половинок происходит следующим образом: на кромки половинок спойлера, которые установлены в полуформы матрицы, небольшой горкой выкладываются полоски кашицы состоящей из аэросила и полиэфирной смолы. При сложении двух половинок воедино, эти полоски каши соприкасаются, прочно склеивая две детали в одну.
Теперь можно достать готовое антикрыло и приступить к финальной стадии: шлифовке затвердевшей каши и подготовке поверхности спойлера к покраске.
Ну вот как-то так… Отныне вам известно, как сделать спойлер своими руками, более того, теперь вы сможете сами создавать матрицы и шаблоны с последующей отливкой антикрыла любой формы. Кстати, разобравшись однажды с тем, как сделать матрицу своими руками, в будущем можно использовать этот опыт не только для спойлеров, но и для изготовления деталей кузова, таких как аэродинамические обвесы, юбки, воздухозаборники и о многое другое.
Правила подбора подходящего спойлера
Сегодня немало спойлеров производят под конкретную автомобильную марку и модель, но есть и универсальные варианты, которые подходят практически для любого авто. Единственное отличие заключается в том, где они будут крепиться. Во внимание следует принимать и сам автомобиль: если речь идёт о представительском классе, то спойлер явно будет лишним элементов в дизайне.
Важно оценить, как будет смотреться выбранный аксессуар. Для этого достаточно взять деталь, приложить к автомобилю и посмотреть со стороны, насколько она подходит к его внешнему облику. У многих тюнинг-ателье есть специальная программа, с помощью которой можно подобрать оптимальный вариант, после чего определяются с местом установки элемента. Если спойлер спроектирован для конкретной машины, то этот вопрос не возникает.
Спойлер лучше приобретать без лакокрасочного слоя, что позволит найти цвет, соответствующий автомобилю. Немаловажным моментом является подбор подходящего способа крепления.
Чтобы не ошибиться с выбором, лучше обращаться только к зарекомендовавшим себя фирмам по тюнингу. Только в таких ателье можно установить действительно качественные изделия.
При выборе спойлера внимание стоит уделить материалу: во многих случаях деталь изготавливают из пластика, для которого характерна как низкая стоимость, так и малый срок службы. Пластиковый спойлер под воздействием солнечных лучей быстро выгорает и при незначительных ударах ломается.
Кроме этого, есть такой материал, как стеклопластик. Выполненная из него деталь довольно быстро утрачивает свой первоначальный вид и выходит из строя.
К более качественным и, соответственно, дорогим, относятся изделия из карбона. Важно понимать, что качественный спойлер должен изготавливаться под конкретную марку и модель машины с учётом улучшения её аэродинамических характеристик. Поэтому об универсальных вариантах можно сказать только то, что уровень их качества вызывает сомнения.
Только при установке качественного спойлера можно быть уверенным в долговечности конструкции и выполнении элементом его прямых функций
Спойлер своими руками: шаблон
Первым делом я прикинул приблизительную ширину антикрыла, после чего отрезал необходимый кусок оргалита. Выпуклость крыши была воспроизведена посредством лекальной направляющей из ДСП.
Затем я выпилил рейку в форме дуги и прикрутил к нижней части к полосе оргалита, после этого из-за нагрузки оргалит сам сформировал внешнюю поверхность будущего спойлера.
Помогал фиксировать крыло в пространстве — пластилин. При помощи скотча заклеил все места, на которых будут размещены горки из пластилина. При помощи толстых слоев сформировал стойки-опоры спойлера, затем установил на них полосу крыла из ДСП. Кстати, пластилин прекрасно позволяет регулировать угол наклона плоскости спойлера, а также его симметрию.
Следующий этап выпиливание кронштейнов из оргалита, которые устанавливаются по бокам антикрыла впритык к стойкам кузова автомобиля. Осталось зафиксировать их при помощи пластилина с внутренней стороны. Завершительный этап создания матрицы-шаблона — проклейка оргалита лоскутами стекловолокна, несколько часов ушло на полимеризацию (высыхание) смолы, после чего мой каркас был готов.
Снятие каркаса было успешным — не было никаких деформаций и перекосов, модель спойлера снялась легко. Таким образом, у меня получилась верхняя часть будущего шаблона, по которому можно будет лепить матрицу и антикрыло.
Матрица спойлера, которую я создавал разделена на две части. Вся прелесть изготовления спойлера «по-быстрому» заключается в том, что первым делом создается верхняя часть модели, с нее снимается матрица и уже после этого долепливается низ.
Чтобы сформировать матрицу спойлера необходимо: использовать тонкий и толстый стекломат. Поверху шерстисотого стекломата укладывается слой стеклорогожи для подстраховки и укрепления матрицы.
Изготовление спойлера из пенопласта и стекловолокна
Одним из важных этапов по созданию спойлера является правильное конструирование. «На глазок» этот элемент сделать не удастся. Идеальным вариантом на этапе конструирования будет привлечение к работе инженера или опытного человека, который занимается этим видом тюнинга.
После определения размеров и конструкции можно приступать к созданию металлического каркаса.
В качестве каркаса для спойлера часто используется оцинкованное железо, к которому приваривают гайки для крепления будущего изделия
Для увеличения заготовки в объёме используется пенопласт, которым оклеивают металлический каркас
Для придания изделию жёсткости, наносится несколько слоёв стекловолокна, при этом перед нанесением следующего выполняется просушка
Поверхность спойлера грунтуется для улучшения адгезии, шпатлюется, снова грунтуется, зачищается и покрывается несколькими слоями краски и лака
После нанесения лакокрасочного слоя и просушки спойлер устанавливают на автомобиль
Видео: тюнинг заднего стекла Audi A8
Другие способы
Несмотря на то, что представленный вариант изготовления — один из наиболее оптимальных с точки зрения затрат и требований, предъявляемых к качеству изделия, нередко применяются и иные методы. Популярны подходы, когда сама деталь отливается из гипса и покрывается эпоксидной смолой и стеклотканью. Каждый из материалов имеет свои сложности в обработке, поэтому важно продумать все шаги заранее. В данном случае гипс должен быть залит в подготовленную форму, выполняемую обычно из пенопласта, выточить её не так просто, но вы приноровитесь. Заготовка, которая получается в результате, не слишком прочна, поэтому требует деликатной работы.
Также некоторые делают такие детали из монтажной пены. Она заливается в форму, примерно соответствующую решению планируемого изделия, а затем обтачивается всеми возможными инструментами. Конечно, занятие не из лёгких, но многие могут оценить этот достаточно простой по своей сути способ. Готовое изделие можно зашлифовать и выкрасить в любой цвет.
Надеемся, наши советы были полезны, и вы методом проб и ошибок разобрались, как изготовить и установить спойлер самостоятельно. Если вы всё сделали правильно и учли особенности эксплуатации такого изделия — оно прослужит вам долгие годы.
Как сделать спойлер из пены в домашних условиях
Процедура несложная, но требует аккуратности во избежание повреждения кузовного покрытия.
Перед нанесением пены поверхность крышки багажника защищают полиэтиленовой плёнкой или малярным скотчем
На подготовленную поверхность наносится монтажная пена, которую желательно смачивать для лучшего застывания
Когда пена застынет, с помощью ножа формируем будущий спойлер
Для придания жёсткости конструкции используется стекловолокно, которым покрывается изделие в несколько слоёв
Матрицу можно изготовить также из пластилина. Процесс аналогичен описанной последовательности действий по изготовлению спойлера из пены. Независимо от выбранного способа нужно позаботиться о достаточной жёсткости конструкции. Кроме этого, крепление такого элемента тюнинга должно исключить его потерю, обеспечивая надёжную фиксацию.
В качестве материала для изготовления матрицы может использоваться не только пенопласт, но и пластилин
Видео: установка «утиного хвоста» на ВАЗ 2109
Изготовить спойлер для своего «железного коня» при желании может каждый. Для этого достаточно подобрать необходимые материалы и инструменты. Неважно, какой автомобиль подвергается тюнингу — «Нива Универсал» или Mercedes Benz ML. Если скрупулёзно следовать пошаговой инструкции, машину удастся сделать гораздо привлекательнее, а также заметно улучшить её технические характеристики.
