Как сделать ступицу своими руками

Поделись улыбкой своей! ( делаем неразборную ступицу разборной)

Привет! С наступающим господа хорошие! Да знаю, что я наверное не первый, но гуглить я не стал, а все почему?

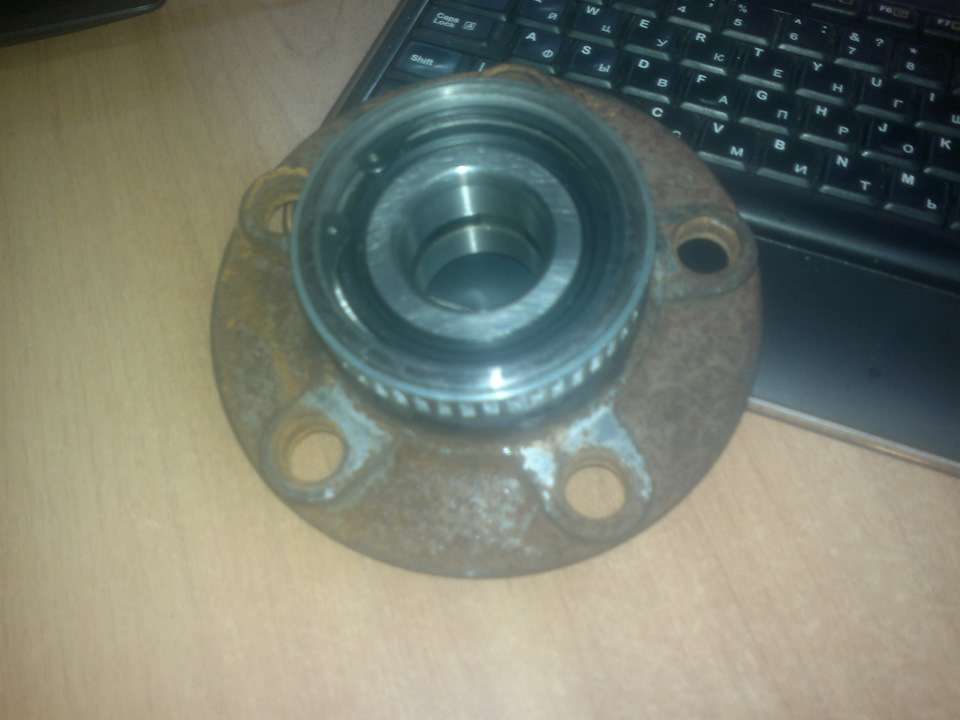

Решил пойти на эксперимент, так как считаю, что дешевле найти хороший подшипник, чем хорошую дешевую ступицу. Да и наши руки не для скуки!

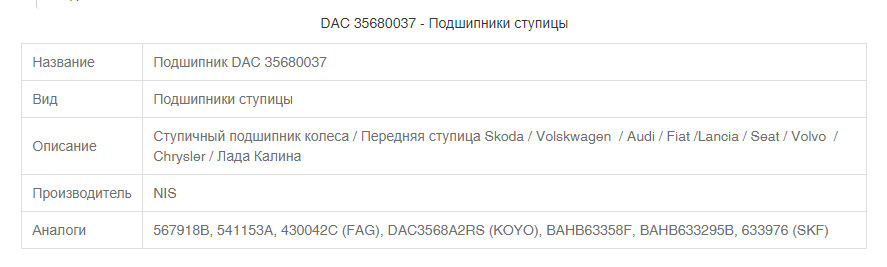

Долго выбирал подшипник, сперва по параметрам, выбрал роликовый, затем по размерам, остановился на 35х67х40, затем по марке, остановился на третьем по величине производителе в Японии KOYO DAC3267W2CS35, хотя если честно сперва хотел взять NTN, они идут прям рядышком с KOYO и типа если купить KOYO то в коробке может быть NTN, но мысль о том, что фирма NTN это совместная японско-французская группа компаний, то бишь NTN-SNR которая имеет производство в китае меня отпугнула, больно уж все сложно. Короче, басни баснями, и что лучше мало кто знает в наше не легкое время. Сейчас дядя Ли Шань, читает это все и рука-лицо делает, прикрывает свою так сказать улыбку. Какая нафиг разница SNR, NTN, KOYO, SKF, все равно это тот же (кто знает) СХ, QH (откровенный, галимый китай). Ох и занесло меня, особенно с SKF)))

В общем обошелся он мне в 700 рублей примерно.
Далее нужно было решать, что то со стопором, тут удивительно и просто оказалось (хотя не сразу) Кольцо стопорное подошло с калины/приоры. Цена его 50р.

Ставить еще не ставил, нужно сперва домой принести. Но меня терзают смутные сомнения по поводу одной сотки, да-да именно сотки, посадочный размер на оси «тренировочного» кулака в закромах гаража я надеюсь у меня просажен на сотку, ибо садится ступица без натяга. Но замер внутренних обойм показал одинаковый размер, вроде как и там и там 35мм. Ну буду надеятся, что на авто сядет норм.
А и токарка 500рэ еще, совсем забыл.Но думаю оно того стоит, думаю это не тот случай, когда кроилово ведет к попадалову.

Всех еще раз с Наступающим!
Ремарка. Данный вариант не подошел, так как меняется вылет колеса и ступица задевает тормозные накладки ручного тормоза. Стопорное кольцо нужно установить с другой стороны, а подшипник засадить как можно ближе к краю, со стороны сигнального кольца абс. Катаю дальше.

Источник

Ступица своими руками заднего колеса вездехода

Ступица своими руками для заднего колеса вездехода на камерах. От правильной конструкции, которой колесо может легко и быстро сниматься и быть взаимозаменяемым. Материал и конструкция должны выдерживать большие нагрузки при движении вездехода. При всем этом вес ступицы должен быть минимальный. Это хорошо сказывается на проходимости самодельного вездехода.

Материал для ступицы

Первая деталь ступицы

Первыми вырезаем две одинаковые заготовки в форме полосы из тонкого листа. Полосы шириной 35 миллиметров и длиной (размер произвольный) чуть больше внешней окружности ступицы. Заготовки нужно загнуть кольцами на специальном приспособлении и в соединении сварить. На фото под цифрой 1 заготовки деталей. Под цифрой 2 готовые детали.

Вторая деталь ступицы

Следующим вырезаем основание ступицы из толстого листа. Берем готовую первую деталь, кладем на лист и грубо очерчиваем по кругу. Можно добавить миллиметра два. Обрезаем угловой шлифовальной машиной. Получаем грубую заготовку второй детали. Все как на фото цифра 1. Затем идем к знакомому токарю, делаем заказ и деталь готова цифра 2. Но можно сделать и своими руками не хуже чем на токарном станке.

Третья деталь ступицы

Последнюю заготовку вырезаем из прута. Два обрезка длиной равной длине заготовки первой детали. С помощью этих обрезков увеличим жесткость верхней части ступицы. В том месте будем приваривать спицы.

Сборка ступицы своими руками

Подготовив детали и инструмент, начинаем сборку ступицы. Берем основание ступицы и одно кольцо из первой детали. Прикладываем кольцо к основанию и зажимаем в тиски как на фото 1. Привариваем по кругу в разных местах. Затем берем второе кольцо и устанавливаем с другой стороны основания ступицы и фиксируем сваркой – фото 2.

Следующим будем укреплять кольца с помощью стального прута диаметром 8 мм. Зажимаем основание ступицы с кольцами в тиски. Конец прута привариваем на краю кольца (фото 3). Сваркой прихватываем через равномерные расстояния. Во время сварки прут нагревается и легко загибается по форме кольца. Туже операцию проводим и с другим кольцом (фото 4).

В заключении провариваем все швы. Срезаем излишки металла. Ступица готова.

Источник

Как сделать ступицу для колеса своими руками

Ступица своими руками заднего колеса вездехода

Ступица своими руками для заднего колеса вездехода на камерах. От правильной конструкции, которой колесо может легко и быстро сниматься и быть взаимозаменяемым. Материал и конструкция должны выдерживать большие нагрузки при движении вездехода. При всем этом вес ступицы должен быть минимальный. Это хорошо сказывается на проходимости самодельного вездехода.

Нам понадобится листовое железо двух размеров 8мм и 2 мм. Металлический прут диаметром 8мм. Инструмент — угловая шлифовальная машинка, сварка, дрель, тиски и измерительный инструмент. Вырезаем заготовки для деталей ступицы своими руками.

Первыми вырезаем две одинаковые заготовки в форме полосы из тонкого листа. Полосы шириной 35 миллиметров и длиной (размер произвольный) чуть больше внешней окружности ступицы. Заготовки нужно загнуть кольцами на специальном приспособлении и в соединении сварить. На фото под цифрой 1 заготовки деталей. Под цифрой 2 готовые детали.

Следующим вырезаем основание ступицы из толстого листа. Берем готовую первую деталь, кладем на лист и грубо очерчиваем по кругу. Можно добавить миллиметра два. Обрезаем угловой шлифовальной машиной. Получаем грубую заготовку второй детали. Все как на фото цифра 1. Затем идем к знакомому токарю, делаем заказ и деталь готова цифра 2. Но можно сделать и своими руками не хуже чем на токарном станке.

Третья деталь ступицы

Последнюю заготовку вырезаем из прута. Два обрезка длиной равной длине заготовки первой детали. С помощью этих обрезков увеличим жесткость верхней части ступицы. В том месте будем приваривать спицы.

Сборка ступицы своими руками

Подготовив детали и инструмент, начинаем сборку ступицы. Берем основание ступицы и одно кольцо из первой детали. Прикладываем кольцо к основанию и зажимаем в тиски как на фото 1. Привариваем по кругу в разных местах. Затем берем второе кольцо и устанавливаем с другой стороны основания ступицы и фиксируем сваркой – фото 2.

Следующим будем укреплять кольца с помощью стального прута диаметром 8 мм. Зажимаем основание ступицы с кольцами в тиски. Конец прута привариваем на краю кольца (фото 3). Сваркой прихватываем через равномерные расстояния. Во время сварки прут нагревается и легко загибается по форме кольца. Туже операцию проводим и с другим кольцом (фото 4).

В заключении провариваем все швы. Срезаем излишки металла. Ступица готова.

Ступица для мотоблока с дифференциалом

Ступица на мотоблок ‒ это основная составная часть при эксплуатации подобной техники. Она предназначена для крепления на мотоблок навесного оборудования, предназначенного для выполнения агрономических манипуляций.

С помощью ступицы можно присоединить такое оборудование, как пневматические колеса.

Существует два типа ступиц:

Принято считать, что дифференциальная ступица – универсальная для всех типов мотоблоков. Она дает возможность упростить маневры техники и подходит как для телеги, так и для мотоблока. Дифференциальная ступица состоит из фиксатора и нескольких подшипников. Для выполнения маневра поворота необходимо всего лишь разблокировать необходимый фиксатор. Ступица с подшипниками используется для телеги мотоблока и является универсальной для всей мотоблочной агротехники. При использовании ступицы с дифференциалом вы упростите жизнь себе и улучшите функциональность мотоблока, тем самым продлите его работоспособность.

Мотоблоки с колесами стандартно укомплектованы данными элементами, но не совсем удобно каждый раз снимать их при необходимости присоединения навесного оборудования. Поэтому логично обзавестись еще одной парой. Это сэкономит ваше время и позволит уменьшить снашивание основных элементов. Ниже вы можете ознакомиться со схемой, как ступицы для мотоблока сделать своими руками.

Ступицы для мотоблока: как изготовить своими руками?

Необходимость данных приспособлений для мотоблока неоспорима. Разные виды таких элементов конструкции используются для мототехники. Их можно приобрести на рынке мотоблочной техники либо сделать собственноручно. Данный процесс не вызовет затруднений, если точно следовать инструкциям. Достаточно просто сделать ступицу для мотоблока своими руками, используя следующий чертеж.

При изготовлении детали вручную лучше всего использовать материалы наивысшего качества. Существует необходимость того, чтобы элемент был прочным, так как на него ложится большая нагрузка при эксплуатации.

Как просто сделать ось для прицепа своими руками

Отправим материал на почту

С недавним приобретением дачного участка появилась необходимость в его частом посещении. Каждые выходные, если не чаще, нужно было ехать на дачу чтобы что-то подправить, изменить, сделать. Для этого нужна была куча оборудования и различных вещей. На своем стареньком Ниссане я бы не смог и половины всего увезти. Поэтому решил сделать самодельный прицеп. Весь процесс записываю, хочу вам всё рассказать да показать. Рама и колёса у меня уже готовы, поэтому сейчас я расскажу, как изготавливал своими руками ось для прицепа. Может кому-то поможет.

Немного про ось, подвески и ступицы

Вы можете купить готовую ось, но если вы тут и читаете это, то понимаете, что самодельная ось для прицепа обойдётся гораздо дешевле, вы получите общее представление про работу оси и, возможно, удовольствие.

Сама по себе ось простой элемент подвески, а по факту это труба, которая бывает квадратной или круглой.

Если сравнивать прочность этих двух видов осей (с одинаковой толщиной стенок), то квадратная, естественно, лучше. Однако оси с квадратным сечением в повседневной жизни не используют. Так как они более дорогие, как в покупке/производстве, так и в техобслуживании.

Покупая ось, с ней в наборе идут ступицы, которые зачастую идут с тормозами. Но если вы собираете ось своими руками, то вам придётся их собственноручно соединять с осью. Поэтому вам следует знать, что ступицы бывают двух видов:

Так как при замене ступиц не предусматривается, что вы будете их разбирать, это облегчает техническое обслуживание прицепов. В связи с этим ромашковый вид ступиц пользуется популярностью.

Соединить ступицу с осью можно двумя способами – приварить или прикрепить на болтах.

Сварка ступицы с осью является более надёжным способом, однако если ступица сломается и появится необходимость замены, снять её будет крайне затруднительно.

Подвески бывают двух видов:

Торсионные модели более востребованы, что легко объясняется, ведь они:

Торсионная подвеска жёстко соединяется с рамой. Она состоит из пустой трубы (многоугольной), внутри которой точно такая же, но меньшего диаметра, что по совместительству также является внутренним валом, к нему и крепится колесо. Меньшая труба обкручена резиновыми прокладками (жгутами) так, что всё пустое пространство между трубами заполнено ими.

Торсионные подвески подходят для эксплуатации в городе и на асфальтированных дорогах.

Рессорные подвески жёстче и устойчивее к нагрузкам. Такие подвески подходят для эксплуатации в обычных так и в экстремальных условиях. Недостаток этого типа в том, что он дороже, за ним нужен уход.

Процесс сборки оси для прицепа легкового автомобиля

На данный момент, если вы хотите собрать ость для прицепа, у вас уже должны быть подготовленные рама и колёса. Последовательность действий следующая:

Процесс сборки окончен. Остаётся лишь смонтировать борта с колёсами.

Также следует уточнить, что кроме рессорных и торсионных подвесок вы, как и многие мастера, можете поставить на ваш только изготовленный прицеп пружинно-амортизационного подвеску, что обеспечивает куда более мягкий ход.

Самодельна ось для автоприцепа готова.

Рекомендую следующее видео, где автор подробно рассказывает, как изготавливал свою собственную ось для прицепа:

Что в итоге

Сегодня мы рассмотрели, как изготовить ось для прицепа легкового автомобиля. Для этого нам понадобились, кроме рамы и колёс, что и так были в наличии, балка с круглым или квадратным сечением, ступица и инструменты (сварка, рулетка, маркер и другие).

В начале мы соединили ступичную ось с балкой крепежом на болтах или с помощью сварки. При этом соединили так, чтобы ступичная труба заходила в основную на несколько миллиметров.

После перевернули прицеп, отмерили расстояние 40 % от дины прицепа от заднего борта, это место зачистили, и соединили в этом месте ось с рамой путём точечной сварки.

Напишите в комментариях, как думаете – какой тип подвесок всё-таки надёжнее – рессорные или торсионные?

Самодельные колеса на мотоцикл

В этой статье я опишу процесс создания мотоциклетных колес под гидравлическую тормозную систему.

Все началось с того что однажды понял что тормозная система моего мотоцикла далека от совершенства, сколько не пытался ее хоть как то подстроить, серьезных изменений в лучшую сторону я так и не добился. И вот в один прекрасный день мне это все надоело, и я решил поставить на моц гидравлику. Но стоковые колеса как ни крути не подходят для установки тормозных дисков, а с иномарок еще и спицованные стоят дорого, поэтому решил делать сам. Обода решил оставить родные, а ступицы выточить.

Вот собранная задняя ступица:

Наступил момент истины и я отнес чертежи к токарю. Прошла неделя и готовые детали уже у меня дома. Скажу вам, ощущение, когда деталь проходит путь от нарисованного тобой проекта до полноценной металлической заготовки, незабываемо!

Сверление отверстий
Пришло время сверлить отверстия под спицы и под тормозные диски. Вот тут я и столкнулся с первой проблемой. После обработки деталей на токарке верхний слой метала местами закалился и дорогие хорошие сверла с трудом прогрызали его поверхность. К сожалению сверлильного станка в гараже не было, пришлось сверлить дрелью. Сверлил сверлами разного диаметра, под спицы 3мм., 6мм., под диски 4мм., 6.5мм., после чего нарезал резьбу под восьмые болты. По итогу всего дела на сверление 92 отверстий ушло два сверла и одна дрель, земля ей пухом(

Вот такая приспособа для крепления заготовки

Хотел в начале хромировать, по после того как узнал цену (26руб за квадратный сантиметр) Решил остановится на покраске порошковой краской.
Ступицы обезжирены, почищены, резбы закрыты. Можно везти)

Для сборки колеса специальную приспособу ваять не хотелось, поэтому ограничился осью колеса, зажатой в тиски. Для устранения «яйца» и «восьмерки» использовал две статично прикрепленные лазерные указки. Спицы взял ураловские, длинные.

Источник

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Не многие автомобилисты знают, что ступица в автомобиле – это важный узел. С его помощью выполняется установка машины на ось, цапфу. В этом соединении подшипники – это важный компонент всей ходовой части. Именно они отвечают за то, как безопасно вождение машины и насколько она управляемая.

Что такое ступица в автомобиле

Это очень значимый элемент любого автомобиля, который соединяет между собой две детали, вал с диском колеса, отвечающими за крутящий момент. Как выглядит автомобильная ступица? Одна ее сторона насажена непосредственно на вал, а другая соединена с диском колеса и имеет для этого особое место.

Вращение оси коленвала передается прямо на колесо машины через ступицу. К ней также крепится тормозной диск, потому она – важная составляющая тормозной системы машины. Вращение колеса машины осуществляется за счет подшипников.

Устройство детали позволяет ей выполнять следующие функции и задачи:

В некоторых машинах конструкция задней оси вообще не предполагает наличия ступицы колеса. На таких автомобилях цапфа фиксируется на основании балки. Принцип работы в этом случае базируется на применении двух радиально-упорных роликоподшипников. Таким образом, внутренняя обойма обоих роликоподшипников одевается на ось, а наружные запрессовываются в барабан.

Шпильки для крепления колеса при подобной конструкции монтируются непосредственно в барабан. Уровень прижатия обойм к телам качения при этом регулируется моментом затяжки болта либо гайки.

Чертеж

Чертеж любой ступицы достаточно прост для понимания. Труба колесной оси (4) и вал (5) соединяются посредством сварки. Пара роликоподшипников (2) хорошо и надежно защищена от попадания песка и пыли со стороны оси (4) с помощью защитной шайбы (3), а со стороны гайки (7) посредством специального колпака (8), который вставляется в корпус с натягом.

Для съема колпака применяется болт (9). Настройка люфта подшипников (2) выполняется прижимной шайбой (6) и корончатой гайкой (7). Гайка (7) фиксируется шплинтом через отверстие вала (5). Корпус (1) хорошо крепится к деревянному колесу (10) посредством нескольких винтов (11). Пространство внутри ступицы при этом заполняется специальной смазкой.

Как выглядит и как устроена

В момент езды ступица, в основном, берет на себя очень существенную нагрузку. Дабы она могла с ней справиться, ее делают таким образом: берется цельнолитая стальная заготовка и обрабатывается на токарно-фрезерном станке нужная деталь.

Устройство механизма простое: это круглый элемент с внешним ободом, где находятся специальные отверстия.

Функции ее компонентов:

Для вращения автомобильного диска применяются роликоподшипники. Они могут быть разными в зависимости от конкретной конструкции. Как правило, это конусные или роликовые механизмы. Шариковые встречаются редко, поскольку у них слишком малая площадь соприкосновения.

После проведения диагностики автомобильных роликоподшипников становится ясно, что они уже порядком изношены. Вы можете их сразу же поменять, однако на большинстве машин сегодня находятся несъемные компоненты. В связи с этим, при их износе вам придется менять весь механизм, что, конечно же, не выгодно.

Эти механизмы делают разборными и монолитными, что влияет на возможность их ремонта.

Неисправности

Поломка данного элемента автомобиля – это достаточно серьезный дефект, когда использование машины в дальнейшем способно привести к заклиниванию колеса и прочим крайне опасным ситуациям.

При первых же признаках повреждения обратитесь в сервис для профессионального ремонта либо, если вы в этом достаточно хорошо разбираетесь, выполните починку.

Все причины проблем сводятся к следующему:

Увеличение износа ступичного подшипника

Деталь часто неисправна, когда в машине слышно странный гул. Его источник можно определить очень просто. На прямом, ровном и пустом дорожном участке необходимо разогнаться до скорости, когда начинает появляться гул. После этого надо слегка покрутить руль в разные стороны. Если гул усиливается при повороте руля вправо, значит сломан правый сборочный узел, и наоборот.

Неисправность ступицы

Проблемы со сборочным узлом можно определить по сильному разогреву детали. Если у вас есть какие-то подозрение, то после поездки необходимо аккуратно прикоснуться ко всем дискам рукой. Если в итоге вы найдете элемент, который разогрелся действительно больше других, значит с ним точно есть проблемы.

Поломка подшипника

Поломку переднего сборочного узла определить можно по большему люфту руля. Последний будет дрожать в момент езды на большой скорости по неровной дороге.

Замена ступицы пошагово

Ступица – весьма прочный элемент. Возможна неисправность либо искривление при значительном ударе в момент аварии. При обычных эксплуатационных условиях эта деталь подлежит замене только если роликоподшипник по каким-то причинам не извлекается, либо его посадочное место прослаблено.

Кроме того, выполнять замену стоит и при износе резьбы болтов колес. Если у системы съемные роликоподшипники, то срок ее использования почти никак не ограничен.

Сложно найти информацию о том, после какого пробега надо заменять данную деталь. Решение принимается отдельно для каждой машины.

Чтобы заменить механизм на автомобиле, достаточно выполнить следующее:

Подшипник ступицы

Чтобы знать, как работает ступица, важно также понимать ступичный подшипник что это. Фактически это наиболее нагруженный элемент транспортного средства, который выдерживает давление всей его массы. На этот узел также приходятся дополнительные нагрузки различных направленностей, возникающих в ходе резкого торможения либо передвижения машины по неровной дороге.

От надежности и качества этой детали непосредственно зависит безопасность езды. В связи с этим, крайне важно, чтобы эта составляющая машины имела высокое качество, позволяющее ей оставаться постоянно в исправном и рабочем состоянии.

Механизм состоит из:

Кольца – это специальные опорные поверхности, которые закрепляют систему в отверстии ступицы и в области оси.

Сепаратор необходим, чтобы тела качения были распределены по окружности обоймы в конструкции как можно более равномерно. Кроме того, этот компонент не допускает соприкосновения тел качения, которые расположены рядом. В отдельных моделях есть еще и пылесборники, которые защищают от попадания в узел пыли и грязи.

Виды подшипников

В зависимости от тела качения деталь может быть трех видов:

Замена переднего подшипника пошагово

Решая, как правильно заменить передний роликоподшипник, важно всегда учитывать его расположение. Ведь на управляемость автомобиля влияет именно передняя подвеска. Потому эту работу лучше делать со съемником.

Это специальный инструмент, посредством которого можно легко снять такой подшипник. Чтобы это сделать, вам потребуется зафиксировать машину в удобной для работы позиции. Кроме того, ее нужно будет поставить на первую передачу, затянуть ручник и подложить под колеса какие-нибудь упоры.

Данная процедура требует особой подготовки зоны для работы. Вам придется хорошо осмотреть все элементы, с которыми планируется иметь дело, подготовить необходимые инструменты и подумать, как снимать роликоподшипник будет более правильно.

На передних ведущих колесах может быть по два роликоподшипника.

После завершения всех выше описанных работ, потребуется сделать тестовый заезд. Он нужен для проверки наличия шумов в механизме. Затем можно снова проверить наличие в руле люфта.

Замена заднего подшипника

Ремонт и полная замена заднего роликоподшипника заключается в таких шагах:

Ступица – это действительно одна из важнейших деталей современного автомобиля. Потому относиться к профилактике ее неисправностей нужно серьезно и ответственно. Ведь от этого возможно будет зависеть ваше здоровье или даже жизнь. Если же этот узел авто сломался, важно понимать как его быстро и правильно заменить на новый и работоспособный.

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.
