Как сделать сваи под фундамент

Как сделать сваи для фундамента своими руками: технология изготовления

На сложных грунтах очень трудно возводить прочные и надежные сооружения. Тут очень важно правильно сделать фундамент. Для таких участков подходят не все типы основания. Например, традиционный ленточный фундамент может не выдержать подвижек грунта.

Именно поэтому на участках со сложным грунтом, имеющим малую несущую способность, используют свайное основание.

Очень часто в качестве опор берут уже готовые изделия, но такое не всегда возможно. Например, если застройка проводится по близости с другими сооружениями, то использовать спецтехнику (а без нее порой невозможно установить сваи) затруднительно.

И в этом случае для вас будет актуален вопрос: как сделать сваи для фундамента своими руками. Именно об этом и пойдет речь в статье.

Подготовительный этап

Любая работа, а тем более такая важная как создание фундамента, начинается с расчетов. Вам необходимо высчитать, сколько свай необходимо, а также места их расположения.

Обратите внимание! Опоры устанавливаются по углам дома, а так же в местах пересечения несущих стен. Но если дом достаточно большой или имеет более одного этажа, то количество свай может быть больше.

Кроме того, следует выяснить на какую глубину нужно устанавливать опоры фундамента. Этот параметр зависит от многих факторов, основными из которых являются:

Большинство из этих данных можно узнать, только проведя геологические исследования, а конкретно проделав несколько пробных бурений. Конечно, это потребует от вас дополнительных расходов, но без этих сведений сделать надежный и долговечный фундамент будет невозможно.

Разметка фундамента дома

После проделанных расчетов выполняем разметку на месте. После этого приступаем к довольно сложной и долгой работе. Вам необходимо пробурить скважины для каждой сваи.

Первоначально на месте создания сваи роется небольшой котлован, не более полуметра в глубину. Такая процедура облегчит дальнейшие работы. Далее, мы берем бур и начинаем «сверлить» грунт. При этом каждые 20-30 сантиметров устройство вынимается из земли и очищается. Если этого не делать, то пройдя метр, вы уже не вытащите бур наверх, да и дальнейшее «сверление» будет невозможно.

Работы по созданию скважины продолжаются до нужной глубины. При этом бур периодически наращивается при помощи специальных насадок. Стоит учитывать, что чем глубже вы зайдете, тем труднее будет крутить. Под самый конец бурения используется особая насадка, которая позволяет увеличить платформу.

Если сами сваи в грунте просто заливаются, то для верхней части требуется создать опалубку. В качестве материала можно использовать деревянные щиты или съемные металлические конструкции. Очень часто делается несъемная опалубка. В этом случае прекрасно подходит металлический профиль. После заливки бетона он становится дополнительной защитой фундамента и заметно продлевает срок эксплуатации.

Делаем армирование

Сваи своими руками представляют собой залитый в проделанные скважины раствор. Но, как известно, сам бетон не может существенно противостоять подвижкам грунта. Такая свая просто растрескается.

Чтобы этого не произошло ее усиливают при помощи армирования. Существует множество способов сделать такой каркас, но чаще всего используют следующие два:

Первый вариант встречается чаще всего, так как сделать его гораздо проще. Но если на вашем участке сложный грунт, который может сильно смещаться, то лучше отдать предпочтения второму типа каркаса. Такое армирование лучше выдерживает все нагрузки и служит долго.

Для изготовления каркаса используются прутья с сечением 10 миллиметров. Также для работы вам понадобится сварочный аппарат. Не стоит скручивать прутья между собой при помощи проволоки, такой способ подходит только для ленточного или плитного фундамента. Для свайного основания очень важна прочность конструкции, поэтому лучше воспользоваться сварочным аппаратом.

При создании каркаса необходимо чтобы он минимум на 5 сантиметров был выше, чем уровень заливки. Кроме того, прутья должны соединяться с армированием более широкой верхней части опоры. Так вы создадите монолитную конструкцию, которая будет более надежной.

Заливка раствора

После подготовки скважин и создания армирующего каркаса приступаем к основным работам по создания свай для фундамента. Они будут заключаться в заливке бетонного раствора, который вначале необходимо подготовить.

Видео: Устройство свайного фундамента

Первым делом необходимо подготовить все необходимые материалы и инструменты. Для выполнения заливки вам понадобится:

После подготовки всех материалов можно приступать к «замесу» бетонной массы. Для этого можно воспользоваться следующими пропорциями.

На один объем цемента марки М500 берем один объем гравия и два объема песка. Все помещаем в бетономешалку и начинаем перемешивать.

При этом гравий лучше всего предварительно промыть чистой водой. Песок берется без посторонних примесей и просеянный (чтобы не попадались крупные камни). Кроме того, следует использовать песок с влажностью не более 10-15 процентов.

После смешивания сыпучих компонентов добавляем воду. Ее объем должен составлять половину объема используемого цемента. Не стоит брать воду из соседнего водоема. Лучше всего подойдет водопроводный вариант, он чистый и не содержит биологических примесей.

Совет! Если имеются средства, то можно заказать уже готовый бетон. Такой способ более предпочтителен. Во-первых, сам раствор будет нужного качества и характеристик. Во-вторых, вы сможете залить все сваи за один раз, что существенно увеличит скорость строительства.

При заливке важно не сдвигать с места армирующий каркас. Прутья должны быть расположены внутри бетона, в противном случае они могут начать ржаветь и прочность фундамента ухудшится. Расстояние от внешнего края сваи до арматуры должны быть не менее 3-5 сантиметров.

При заливке следует удалять воздушные пузыри из бетонного раствора. Для этого можно воспользоваться длинным металлическим прутом или специальным глубинным вибратором. Если оставить воздушные пузыри, то свая пожжет треснуть, что ухудшит ее несущие способности.

После заливки бетона не стоит оставлять свайный фундамент без присмотра. Необходимо добиться правильного его высыхания. Нельзя допустить, чтобы бетон высыхал под воздействием ветра или прямых солнечных лучей, это будет способствовать растрескиванию поверхности.

Чтобы этого избежать на следующий день после заливки свайный фундамент покрывают толстой полиэтиленовой пленкой, а при необходимости смачивают водой. Раствор наберет полную прочность только через 20-21 день. Только после этого можно приступать к дальнейшему строительству.

Если все действия от расчетов до поддержания влажности фундамента сделаны правильно, то свайное основание будет надежной и легко перенесет все подвижки грунта. В результате ваш дом простоит долго и не доставит вам проблем при своей эксплуатации.

Видео: Столбчатый фундамент — легко!

Источник

Пошаговая инструкция с фото, как сделать свайный фундамент своими руками

Одно из преимуществ свайного фундамента – возможность закладки силовых конструкций своими руками.

Перед началом проектирования строителю необходимо разобраться с особенностями технологии, выполнить подготовительные работы и рассчитать ключевые параметры.

О том, как возвести свайный фундамент своими руками, расскажем в статье.

Условия применения основания на сваях для частного дома

Свайные фундаменты используются при возведении как нетяжелых каркасных или деревянных домов, так и при строительстве кирпичных и бетонных сооружений в несколько этажей.

Особенности конструкции такого основания позволяют проводить работы на участках со слабым грунтом, к которому относятся:

Свайный фундамент эффективен при строительстве на переувлажненных участках, а также при близком залегании грунтовых вод (когда воздействие сил пучения на силовую конструкцию компенсировано соответствующими мероприятиями по технологии).

Своими руками можно построить свайное основание под дом на склоне, а также на территории со сложным рельефом, при этом нет необходимости в большом объеме земляных работ.

Этапы строительства

Чтобы заложить прочный и надежный фундамент под частный дом, сначала необходимо изучить нормативную документацию, а затем проанализировать геологическое состояние участка. Для инженерных расчетов и определения конструктивных параметров строителю нужно гидрогеологические особенности участка и климатические условия в регионе.

Расчет свайного поля и земляные работы

Инженерные расчеты для свайного фундамента включают определение глубины погружения, частоты расстановки свай, а также высоты надземной части опорных элементов.

Оптимальная глубина погружения силовой конструкции – ключевой показатель, от которого зависит устойчивость фундамента, а также его стойкость по отношению к нагрузкам, возникающим в процессе эксплуатации.

Проектная глубина должна удовлетворять двум условиям:

Глубину расположения высокоплотной породы определяют в процессе геологических изысканий на участке. Уровень сезонного промерзания почвы можно узнать из справочников или рассчитать прикладным способом:

Как установить сваи на поле? Оптимальная частота расстановки силовых элементов считается равной от 1,5 до 2,5 м. Точно определяют показатель, исходя из потребности в опорных элементах. Последний показатель, в свою очередь, находят делением общего веса постройки на грузоподъемность одной сваи.

Чтобы узнать, какую нагрузку оказывает сооружение на фундамент, нужно суммировать все проектные нагрузки:

Суммарный вес сооружения всегда умножают на коэффициент запаса надежности (1,05 – 1,4).

Грузоподъемность сваи для предварительных вычислений можно взять из технической документации. Прикладной метод расчета основывается на параметрах опорного элемента и геологических условий на участке. Формула для определения несущей способности одной сваи:

Табличные коэффициенты берут из СНиП 2.02.03-85. В нормативном документе также расписаны нюансы вычислений для разных типов фундамента в зависимости от исходных условий.

Зная вес сооружения, делят показатель на грузоподъемность одного силового элемента и таким образом узнают необходимое количество свай для закладки фундамента.

Шаг между опорами выбирается в индивидуальном порядке, исходя из конструктивных особенностей сооружения, несущей способности грунта, а также регламентированных условий, которые заключаются в следующем:

Нормативные правила регламентируют лишь минимальную высоту надземной части основания, которая должна составлять 200 мм. На практике цокольную часть увеличивают до 300 – 450 мм, исходя из среднего количества осадков в год.

Для домов с деревянными стенами целесообразно увеличить высоту свай до 500 и более мм, а в регионах, где выпадает большое количество снега зимой, цоколь может быть выше 1 м.

Когда строительство свайной силовой конструкции ведется на склонах, а также участках со сложным рельефом, то высота надземной части опор будет неодинаковой, но горизонтальная плоскость по оголовкам всегда выдерживается на одном уровне.

Предварительное бурение

Предварительное бурение требуется для закладки набивных опор, а также в некоторых случаях строительства забивного фундамента, чтобы облегчить и ускорить процесс вхождения сваи в грунт.

В зависимости от проектных глубины и диаметра шурфом применяют:

В первом случае оборудование справляется со скважинами глубиной до 2 м и диаметром до 300 мм. Фундаментные буры можно приобрести по цене 2000 до 6000 тысяч или арендовать за 200–800 руб./сутки в зависимости от технологических возможностей техники.

Гидравлические инструменты отличаются более высокой производительностью, чем ручное оборудование. В зависимости от проектных потребностей подбираются шнеки, которые обеспечивают выработку скважин диаметром до 450 мм. Аренда оборудования в комплекте – 2000–3500 руб./сутки. Покупка новой установки обойдется строителю в 150 тыс. руб.

Самоходные буровые установки – тяжеловесные агрегаты, оборудованные трубчатым или шнековым дизель-молотом, либо вибромолотом. Машины для бурения свай вырабатывают скважины в тех местах, где не справляются остальные установки. Стоимость услуги обойдется собственнику от 300 до 1000 руб. за погонный метр бурения в зависимости от диаметра шурфа, сложности грунта, плотности застройки и т.д.

Армирование и заливка опор бетоном

При изготовлении свайно-набивного фундамента важными технологическими этапами является армирование и заливка бетоном.

Армирование свай под легковесные и малозначимые постройки (садовые качели, легкие заборы) проводить необязательно. Когда планируется строительство основания под сооружения жилищного и промышленного назначения в грунтах, где на опоры в процессе монтажа и эксплуатации будут действовать различные нагрузки, то строителю необходимо сделать арматурный каркас.

Для армирования понадобятся стальные рифленые пруты (класс А2-А3), гладкая арматура меньшего сечения, обвязочная проволока (если не используется сварочный аппарат). Количество металлопроката и схема армирования выбирается в соответствии со сводом правил, изложенным в СНиП 52-01-2003 (2018).

Как залить сваи бетоном? Готовый армокаркас помещают в подготовленную скважину и заливают раствором таким образом, чтобы над поверхностью выступали продольные пруты. Для свайных фундаментов используют бетон плотностью 1800–2500 кг/м3 (выбирают по вышеуказанному СНиП). Жидкий раствор протыкают прутком, чтобы удалить лишний воздух из массы.

Обвязка силовых элементов

Технологический этап, который позволяет собрать все силовые элементы в единую конструкции. При этом нагрузка на несущий пласт земли передается равномерно. Обвязка выступает опорной площадью для цокольного перекрытия и стен.

По материалу изготовления обвязка может быть:

Деревянную обвязку из бруса делают редко, поскольку материал имеет ограниченный ресурс по прочности и сроку службы.

Для изготовления металлической обвязки используют двутавровые балки или швеллеры. Металлические элементы свариваются в единый силовой элемент, а затем фиксируются по оголовкам к сваям также сварным способом.

Железобетонная лента используется чаще всего, поскольку является универсальной конструкцией, которая применяется по технологии для строительства малоэтажных домов и коттеджей.

Заливка наземной части

Технологические этапы возведения железобетонного ростверка:

После застывания ростверка демонтируют опалубку (если разборная) и переходят к следующему этапу строительства.

Гидроизоляция и утепление

Защите от разрушающего воздействия влаги подлежат все типы свайного основания, а именно:

Теплоизоляционный материал укладывается в опалубку при возведении ростверка или сверху свай под цокольным перекрытием. Такое мероприятие позволяет значительно сократить тепловые потери.

Отделка цоколя и необходимость отмостки

Цоколь представляет собой надземную часть свайного фундамента и в большей степени подвержен влиянию влаги и холода, чем стены дома. Поэтому при его отделке обязательно реализуют как внутренние, так и внешние мероприятия по устройству тепло- и гидроизолирующих слоев. Для внешней отделки цоколя можно использовать кирпичи, плитку, сайдинг, профнастил, искусственный или дикий камень.

Основная функция отмостки заключается в отводе грунтовых и осадочных вод от фундамента и дома. Эффективность технологии обеспечивается за счет наклона отмостки, а также устройства песчано-щебневой дренажной подушки под ней.

Особенности технологии монтажа различных видов опорных столбов

Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.

Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

Буронабивные

Сваи изготавливают на строительном участке. Алгоритм технологических операций:

Винтовые

Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:

Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.

Установка железобетонных опор буровым способом

Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:

Забивные

Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:

Усиление СФ

Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.

При усилении фундамента можно увеличить количество свай или полностью заменить свайное поле на силовую конструкцию с большей опорной площадью и обвязкой контура.

Этапы реконструкции:

Нюансы возведения домов

Как правило, железобетонные сваи с большой грузоподъемностью используют для строительства кирпичных домов и сооружений с бетонными стенками в несколько этажей.

Винтовые стержни и ж/б опоры меньшего диаметра эффективны при закладке фундаментов под:

Деревянные забивные сваи имеют ограниченную несущую способность поэтому используются только для строительства деревянных сооружений.

Частные дома и коттеджи на сваях поднимают над уровнем земли минимум на 20 см, чтобы исключить вероятность опрокидывания конструкции в результате действия сил пучения на фундамент.

Частые ошибки и советы, как их избежать

Ключевые моменты, которые упускают из внимания начинающие строители:

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Видео по теме статьи

Свайный фундамент из пластиковых труб своими руками, видео-инструкция:

Заключение

Изложенная в статье информация будет полезна начинающим строителям, которые планируют возведение дома на свайном фундаменте. Прежде, чем приступать к проектированию, необходимо ознакомиться с нормативными требованиями из указанных в материале СНиП.

Ошибки в инженерных расчетах и монтаже могут привести к преждевременному разрушению силовой конструкции, поэтому так важно следовать принципам технологии и соблюдать правила строительства.

Источник

Как правильно сделать свайный фундамент своими руками: расчет высоты над землей + пошаговая инструкция по монтажу

Этапы возведения

На рисунке – чертеж свайного фундамента, армирование стыка ростверк – свая.

Все, свайно-ростверковый фундамент под дом из дерева готов. Как правило, оптимальными будут именно конструкции с несъемной опалубкой, ведь тогда ростверки делаются из подручных строительных материалов.

Как выбрать конструкцию фундамента для деревянного дома

Опорное основание для дома устраивается с учётом множества разных обстоятельств. Ведь от его конструкции зависит долговечность строения и безопасность проживания. При неправильно построенном фундаменте в доме будет постоянная сырость, сопровождаемая плесенью и противным гнилостным запахом.

При устройстве фундамента нужно учитывать следующие факторы:

Каждый тип почвы характеризуется разной несущей способностью. Большое значение имеет глубина залегания грунтовых вод и точка замерзания грунта.

Самым простым фундаментом для деревянного дома является столбчатый

Рекомендации практичного устройства фундамента из дерева

В целом, весь комплекс работ по установке деревянных свай можно сделать своими руками без привлечения специалистов. Посмотрите видео, как построить деревянный фундамент.

Для деревянных фундаментов из свай сформирован список советов, выполняя которые вы сможете своими руками построить дом без особых проблем и неполадок в будущем:

Для усиления конструкции фундамента в случае 2-3 этажного дома, на поверхности верхнего среза бревна создается специальный шип, а на пролегающих выше горизонтальных балках просверливаются отверстия, благодаря чему формируется прочное соединение шип-паз.

Виды столбчатого основания – плюсы и минусы каждого материала

Свойства строительного сырья, естественно, отразятся на качестве столбчатого фундамента, его стоимости и трудозатратности. Например:

Конструктивные отличия столбчатых фундаментов

Конструктивные отличия столбчатых фундаментов

Нормативные аспекты

Правильное устройство основания частного брусового дома – залог безопасности проживающих. Все параметры будущего фундамента регламентируются нормативными документами – СНиП 2.02.0183 и ГОСТ 24022-80, 24476-80. В них указывается следующее:

Кроме того, ГОСТ на столбчатый фундамент регламентирует использование марки цемента для заливных столбов или ростверка вкупе с особенностями почвы. В идеале расчетами и выбором оптимального варианта фундамента под конкретный дом из бруса занимается геодезист. Частному строителю также следует поинтересоваться основаниями близлежащих объектов.

Виды свай

Так на сегодняшний день существует несколько разновидностей свай, которые могут использоваться для обустройства свайного фундамента:

Забивные сваи забиваются в землю при помощи специального оборудования, поэтому данный тип очень редко используется в частном домостроении. Во втором случае сваи выполняются на месте строительства, для этого делают буровую скважину, армируют ее и заливают бетон. В третьем случае уже сваи, изготовленные на заводе, вставляют в заранее подготовленную скважину. В четвертом случае конструкция свай представляет собой металлическую длинную трубу, на конце которой приварены специальные лопасти, с помощью которых свая закручивается в землю как большой саморез. Их можно ввинчивать как самостоятельно, так и с использованием техники.

Для частного домостроения наиболее оптимальными сваями есть винтовые и буронабивные.

Фундамент также можно классифицировать по присутствию или отсутствию ростверка, то есть конструкции, которая связывает все оголовки свай в единое целое и распределяет получаемую нагрузку от здания.

Общие сведения о винтовых сваях

Винтовые сваи под дом — основной элемент фундамента. Они представляют собой стальную трубу, толщина металла которой — не менее 4 мм. С одной стороны она имеет заострение. На этом конце сваи располагается режущая лопасть, с помощью которой опору ввинчивают в грунт. Многие думают, что использование таких стройматериалов потребует применения особой техники. На самом деле идеальная форма лопастей винтовых свай позволяет ввинчивать их на необходимую глубину силами 3–4 работников.

Для строительства объектов с перепадами в высоте или с наличием различных боковых нагрузок применяются сваи, имеющие две лопасти. Такая конструкция придает фундаменту дополнительную надежность. Диаметр лопастей винтовых свай колеблется в диапазоне 200-850 мм. Сами опоры имеют диаметр в 50-350 мм. Длина винтовых свай может составлять 2–11 м. В продаже имеются не только полые, но и цельные сваи.

Укладка и крепление первого ряда бруса на фундамент

Еще одна важная задача, которую необходимо решить на этапе создания фундамента, – соединение бетонного основания с нижним брусом (создание венца). Если при строительстве из кирпича или бетона все просто – сцепление обеспечивается раствором, то в случае бруса это не сработает, тут нужны другие решения.

Лучшим способом обеспечить надежное соединение стен с фундаментом являются анкерные шпильки. Это металлические прутья с резьбой, которые укладывают в тело фундамента до заливки бетона. После его застывания получается ровная площадка с торчащими из нее шпильками.

Возведение стен начинается с гидроизоляции. Два слоя рубероида или другого рулонного материала укладывают на фундамент. В нижнем брусе сверлят отверстия по диаметру шпилек. Древесину пропитывают антисептиком или битумной мастикой.

Брус насаживают на шпильку, чтобы обеспечить максимальную прочность соединения, используют гайку с шайбой (под них предварительно нужно сделать углубление в дереве). Последующие ряды укладывают стандартным способом, на углах делают выборки.

Бурение ям под столбы

Яму можно копать просто лопатой, а можно использовать садовый бур нужного диаметра

Следующий этап работ при возведении деревянного фундамента является копка ям под опоры. Яму можно копать просто лопатой, а можно использовать садовый бур нужного диаметра.

После того как ямы будут готовы, необходимо обязательно сделать прочную песчаную подушку толщиной 15-20 см. Её нужно слегка смочить и хорошо утрамбовать.

Монтаж столбчатого фундамента для гаража и преимущества

Перед монтажом стоит сделать специальный гидроизоляционный бандаж для каждого столба. Для этого используют толь или рубероид, коими и обертывают подземную часть опоры в несколько слоёв, проклеивая их битумной мастикой. В результате даже при движении грунта в горизонтальной плоскости слои почвы будут просто скользить по опорам, не причиняя им вреда.

Виды фундаментов под дом

Столбчатый вид основания – это наиболее востребованные устройства для зданий из бруска

На сегодняшний день выделяют такие типы оснований для деревянного дома, которые имеют свои отличительные характеристики. Итак, давайте их рассмотрим:

Плюсы и минусы столбчатого типа

Столбчатый тип основания здания имеет конструкцию, подходящую для закладки под легкие или деревянные постройки

Столбчатый тип основания здания имеет конструкцию, подходящую для закладки под легкие или деревянные постройки, которые создают небольшую нагрузку на почву. Стоит отметить, что простота такого устройства никак не отображается на надежности опорной способности. Схематически вид фундамента напоминает систему столбов, установленных в точках наивысшего давления. Норма между столбами столбчатого строения – 2 метра.

Столбы выполняют с кирпича, бетона, камня и других материалов. Утепление и гидроизоляцию необходимо выполнять совместно с забиркой, то есть, соединяя стены со столбами. Монтажные работы начинаются с подготовки ямы 50 на 50 на 50 см. Далее ее заполняют щебнем, чем создают подушку, и устанавливают столб из блоков. Столбчатый вид основания имеет такие преимущества:

При всех таких достоинствах, давайте выясним, какой недостаток у такого типа постройки? А их несколько, итак:

Буронабивной свайный фундамент: плюсы и минусы

Основание буронабивного фундамента из асбестоцемента есть разновидностью столбчатого вида, где трубы выполняют функции столбов

Основание буронабивного фундамента из асбестоцемента есть разновидностью столбчатого вида, где трубы выполняют функции столбов. Конструктивно состоят из свай и ростверка, соединяющего их между собой. Несущие составляющие буронабивного фундамента размещаются в точках давления здания. Стоит учесть, что на конструкцию могут влиять силы горизонтальной направленности, то монтаж свай может устанавливаться под углом. Преимущества данного типа:

Монтаж винтовых свай

После оформления проектной документации (простого плана), приобретения необходимых инструментов и материалов, приступают к строительству фундамента на винтовых сваях. Предварительно столбы покрывают антикоррозийным покрытием, что продлить время их эксплуатации. Делают это при отсутствии защитного слоя на купленных изделиях.

Монтаж опор выполняют в следующей последовательности:

Вкручивание винтовых свай

Сделав ростверк, возводят дом, кровлю и обустраивают цоколь.

Над ровной поверхностью земли оставляют приблизительно 40-50 см столбиков, а при значительных перепадах высот, длина оставляемых частей определяется проектом.

Винты вкручивают вручную или с помощью спецтехники. Рекомендуется в первом случае работать втроем: двое рабочих закручивают, а оставшийся – контролирует уровень установки.

Бетоном заливают выставленные столбы, если планируется постоянное проживание в доме. Для временной постройки этого можно не делать.

Что надо знать, чтобы не ошибиться при выборе

Здания из дерева строят не одну сотню лет, за это время были выработаны методики выполнения всех работ от рытья котлована до создания кровли. Для дома из бруса подходит несколько разновидностей фундамента, чтобы выбрать оптимальную из них, потребуется детальное исследование участка, отведенного под строительство. Это затратное мероприятие, но только оно гарантирует долговечность постройки и ее безопасность.

Еще одним существенным обстоятельством, которое нельзя не учитывать при выборе типа фундамента, является наличие или отсутствие подвала под домом.

Грунт

Задача фундамента состоит в том, чтобы равномерно распределить массу здания на большую площадь, тем самым обеспечив ему максимальную устойчивость. Вес дома (даже если он деревянный) значителен, потому от особенностей грунта зависит очень многое.

При всем своем многообразии можно выделить три основных типа грунта:

Лучшим во всех отношениях является однородный грунт. Он имеет высокую плотность, хорошую несущую способность, вследствие чего здание не проседает. Фундамент может быть любого типа.

Мелкозернистая почва бывает глинистой или песчаной. Она характеризуется высокой усадкой, что особенно заметно при обильных осадках. Строить на подобном грунте можно, но фундамент должен опираться на устойчивые пласты. Лучшим вариантом для данной ситуации являются сваи или цельная плита.

Грунты последнего типа чаще всего встречаются на заболоченных территориях, возле водоемов, в лесистой местности. По возможности стоит избегать строительства на подобных участках, здание может разрушиться под воздействием влаги.

Подземные воды

Грунтовые воды – существенное препятствие при строительстве частного дома. С ними сталкиваются те, кто строит на берегу озера или в болотистой местности. Высокорасположенный водоносный горизонт проявляет себя подмыванием фундамента, вода проникает в подвал. Помимо дискомфорта, это влечет за собой потерю прочности основания дома, высокую влажность внутри, которая непременно скажется на долговечности здания в целом.

От строительства на подобных участках стоит воздержаться. Бороться с подземными водами можно, но для этого придется создавать сложные инженерные конструкции, систему отвода воды. Это дорого и вряд ли окупится.

Рельеф

Современные технологии позволяют строить практически на любом участке вне зависимости от его рельефа и перепада высот. Конечно, проще работать на ровной площадке, но можно построить красивый и надежный дом даже на крутом склоне

Для постройки под уклоном важно добиться того, чтобы фундамент стоял на устойчивом основании, иначе дом сползет. Оптимальный тип основания для постройки на склоне – сваи

Глубина промерзания грунта

Важная характеристика участка под застройку. По сути своей это глубина, до которой замерзает влага, насыщающая грунт. Вне зависимости от выбранного проекта глубина фундамента под дом из бруса подбирается с таким расчетом, чтобы подошва основания находилась ниже границы промерзания.

Узнать среднее значение данного показателя несложно из таблиц, ориентируясь на свой регион. Его же можно получить и самостоятельно, для этого достаточно ранней весной выкопать яму и замерить слой промерзшей почвы обычной рулеткой.

Наличие подвала

Конструкция дома из бруса позволяет легко соорудить цокольный этаж, при необходимости сделать полноценный подвал. Это оправданно, поскольку позволяет рационально использовать площадь участка – большую часть вспомогательных помещений можно устроить под жилыми комнатами.

Дом с подвалом имеет свои особенности. Фундамент делается с существенным заглублением

Важно обеспечить устойчивость строения и создать преграду для влаги, которая может проникать из почвы. Лучшим вариантом для дома с подвалом будет высокий ленточный фундамент

Он станет опорой зданию, будет служить стенами подвального помещения.

Этапы возведения свайного фундамента пошагово

Геологическая разведка и проектирование фундамента. Этот этап очень важен, т.к. типы грунта влияют на устойчивость фундамента. Также от выбора свай и метода монтажа зависит как ровно и надежно будет стоять дом.

Главным моментом считается расчёт нагрузки здания. От всех этих показателей зависит число, глубина и метод расположения свай. Если вы не хотите тратить денежные средства на специалистов, проконсультируйтесь с жителями данной местности о том, как высоко поднимаются грунтовые воды, какова толщина промерзания, из каких пород большей частью грунт.

Очистка территории. Очистите территорию, под будущий фундамент от деревьев, кустов, снимите дерн.

Разметка. Сделайте разметку с помощью деревянных колышек и натянутой верёвки, будьте внимательны, иначе перекоса конструкции не избежать.

Бурение скважины, армирование, изоляция и заливка бетоном. Возможность сделать данный этап вручную предполагает покупку бура (бывает до 300 мм). Сделать данный этап под силу даже не опытному строителю, но всё же если ширина отверстия требуется более 600 мм, воспользуйтесь электрическим буром.

Далее следует приготовить изоляцию из рубероида, по ширине скважины (рубероид нужен для того, чтобы соприкосновение бетона и земли было минимальным), в высоту плюс 30 см над землей. Если на дне ямы появилась вода, её лучше выкачать.

Для армирования вставьте 3 прута толщиной 6 мм, с поперечными соединениями на расстоянии 50 см. Для присоединения ростверка к столбам оставляют 30 см выше заливаемого изделия.

Заливать бетоном рекомендуется на половину, потом сделать уплотнение вибратором и продолжить заливку. Т.е. свайный фундамент в разрезе, выглядит следующим образом: гидроизоляция – бетон – арматура – бетон – гидроизоляция.

Завинчивание свай и заливка бетоном. Конструкцию углубляют в землю, в верхнюю часть вставляют 2 трубы, которые служат рычагами поворота. Контролируйте строго вертикальное вхождение трубы, от этого зависит устойчивость конструкции.

Монтаж обвязки, ростверка. Ростверк бывает ленточной и плиточной. Ленточный состоит из металлических (швеллер), железобетонных или древесных балок, расположенных по периметру, а также под несущими стенами. Плиточный используется, когда сваи расположены равномерно по всей площади будущего дома.

Фундамент это основа будущего строения, от устойчивости и надежности зависит срок эксплуатации. Подойдите к этому вопросу со всей серьезностью. Осуществив основательную подготовку, вы узнаете как правильно рассчитать свайный фундамент и как создать нужную постройку приложив минимальные трудозатраты.

Устройство фундамента своими руками

Сразу следует заметить, что в одиночку невозможно изготовить качественное опорное основание. Уже на стадии разметки придётся пригласить помощника, чтобы проверить качество выполненных работ. Но основные трудности предстоят при установке опалубки, армировании и бетонировании

Фундамент важно залить в один приём, в противном случае образуется шов, который впоследствии может стать источником зарождения трещины

Чтобы все операции выполнить быстро и качественно, понадобится следующее оборудование:

Следует отметить, что все оборудование можно взять в аренду.

Советы и рекомендации

Дома на винтовых сваях

Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.

Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.

При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.

Данные приведены в таблице.

При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.

Подготовительные работы

Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.

План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.

Разметка участка

Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.

Монтаж свай своими руками

Опора должна заходить в почву строго по уровню

Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.

Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.

Монтаж обвязки

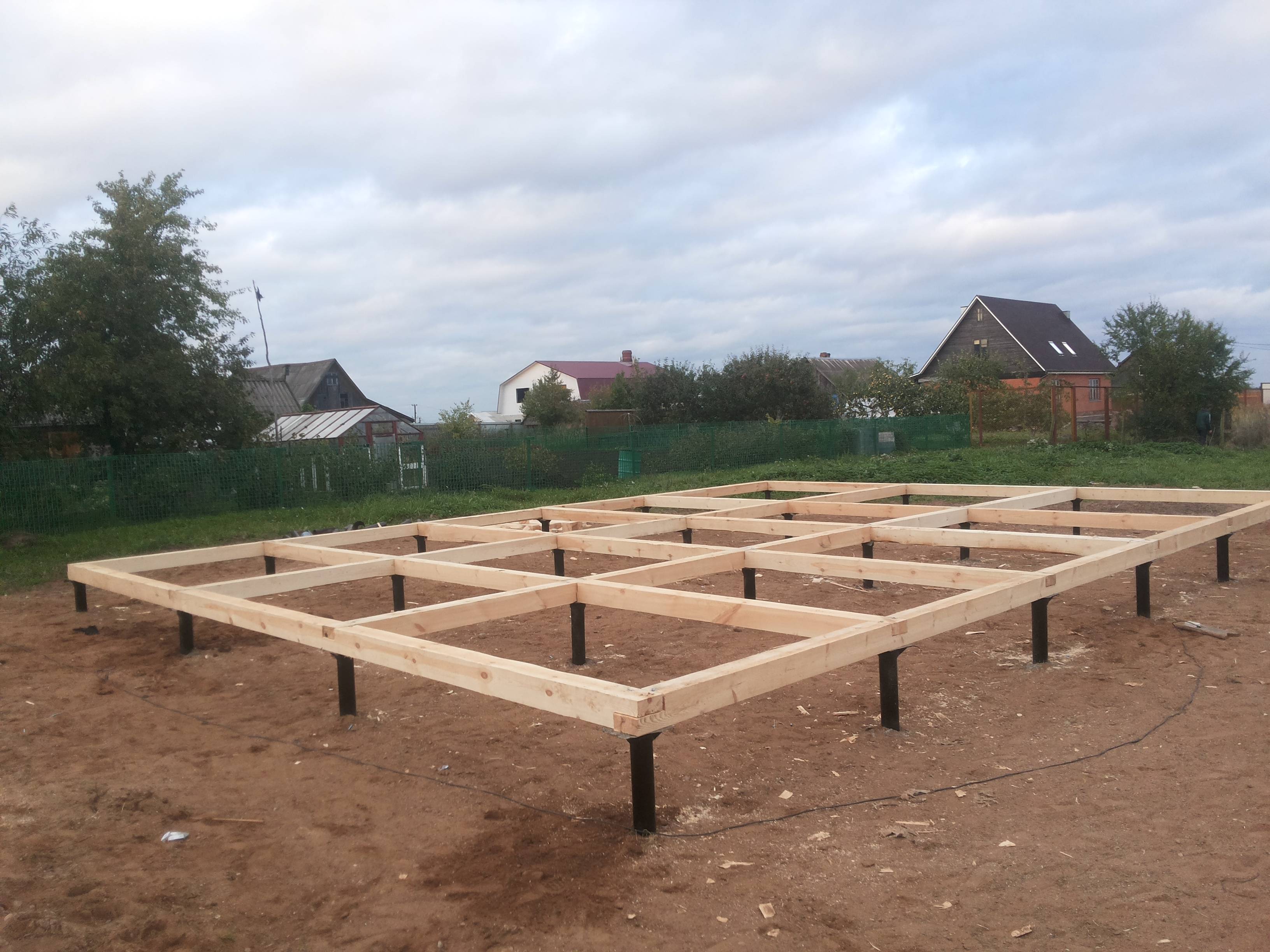

Популярна обвязка из толстого бруса или металла

Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.

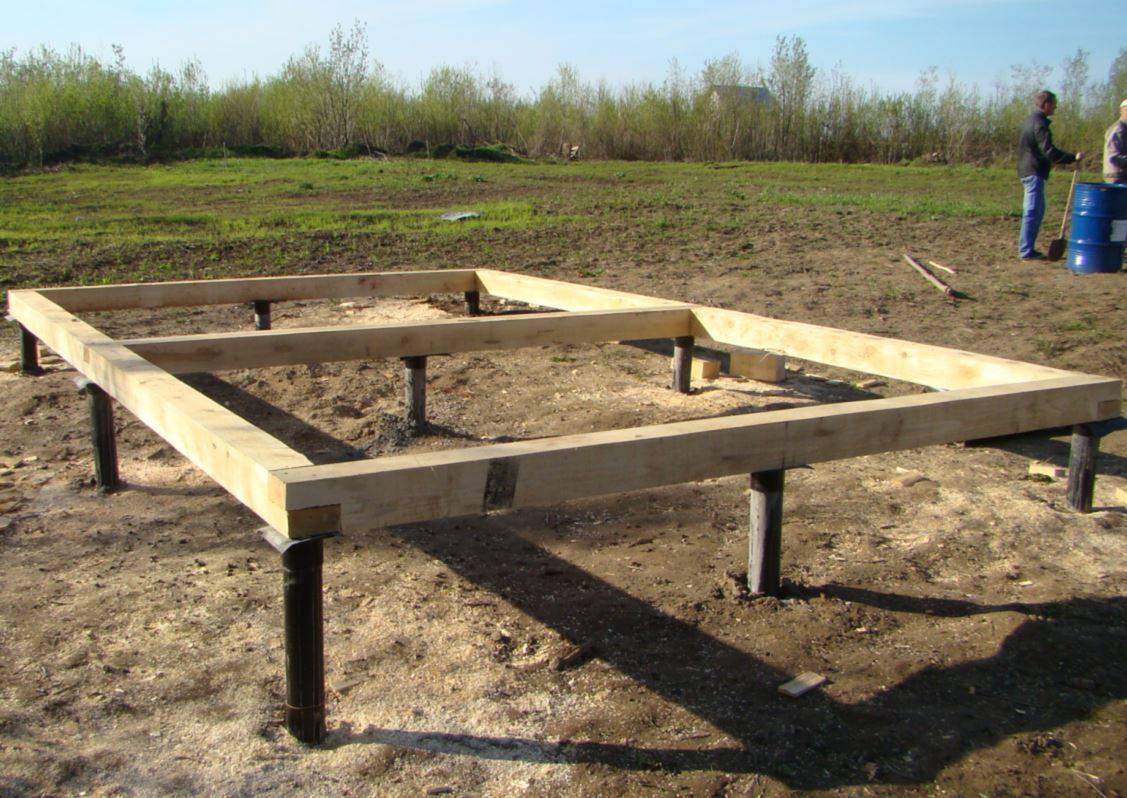

Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.

Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.

Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.

При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.

Свайный фундамент из буронабивных свай

Данный тип фундамента представляет собой конструкцию из монолитных железобетонных свай, которые изготавливает непосредственно на участке. Начинать возведения такого типа фундамента нужно точно также как и предыдущий вид, то есть с подготовительных работ.

Изготовление сваи

По сути, изготовление такого типа сваи ничем не отличается от изготовления столбчатого фундамента, однако главным отличием все же является большая глубина закладки сваи.

Прежде всего, после разметки территории необходимо сделать скважины, для этого используют ручной бур, которым делают скважины нужной глубины. После этого стенки скважины, как правило, необходимо гидроизолировать, для этого беру рубероид или любой подобный материал, скручивают его в трубу и вставляют на всю глубину скважины. Помимо этого вместо рубероида можно использовать асбестовые трубы.

Вовнутрь трубы или скрученного рубероида вставляется арматура, которая связана в каркас. Его изготавливают из нескольких стержней арматуры, диаметром около 12-14 мм. Соединить между собой арматуру можно специальными хомутами или связать арматурой меньшего диаметра. При наличии железобетонного ростверка, необходимо позаботится о том, чтобы арматура сваи выступала на уровень до 15-25 см. Если же деревянный брус будет крепиться непосредственно к сваям, то арматура не должна выступать, а наоборот должна быть утоплена в бетон на несколько сантиметров (5-7).

Заключающим этапом является заливка бетонного раствора и его утрамбовка. Для этого используют специальный строительный вибратор, либо длинную арматуру. Когда бетон полностью залит, ему нужно дать время подсохнуть (около 1-2 недели), после чего можно приступать к его обвязке.

Обвязка свай

Обвязка буронабивной сваи происходит точно таким же образом, как и винтовой, однако цокольная обвязка брусового дома выполняется непосредственно на буронабивные сваи. Для этого в процессе заливки сваи необходимо позаботиться об установке закладных шпилек, с помощью которых и будет производиться обвязка.

В завершение следует отметить, что выполнить свайный фундамент для деревянного дома из бруса можно достаточно легко. Однако рекомендуется придерживаться правил его изготовления и контролировать вертикальность свай.

Источник
