Как сделать тень в автокаде
AutoCAD
С помощью теней можно придать визуализированным изображениям больше глубины и сделать их более реалистичными.
Модуль визуализации может создавать тени, используя один из двух алгоритмов: наложение теней или трассировку лучей
Тени, полученные наложением
При использовании наложения теней получаются более мягкие края и требуется меньшее расчетное время, чем при создании теней с трассировкой луча, но тени получаются менее точными. Только с помощью карт теней можно получать тени с мягкими границами, не отображают цвет, отбрасываемый прозрачными или полупрозрачными объектами.
В следующем примере демонстрируется, как карты теней позволяют создать более мягкие и менее точные тени.
Во время предварительной визуализации создаётся растровый формат карты теней. Качество теней регулируется увеличением или уменьшением размера карты теней. По умолчанию размер карты теней равен 256 x 256 пикселов. Если отображается слишком зернистая тень, увеличение размера карты позволит повысить качество. Не следует использовать тени, полученные с применением карт теней, если свет проходит через прозрачную поверхность (например, если требуется получить тени от рамы и средников окна с большим числом панелей). Чтобы средники отбрасывали тени, потребовалось бы удалить стёкла.
Тени трассировки луча
Функция «Отслеживание лучей» отслеживает путь лучей, исходящих из источника света. Тени появляются в тех местах, где распространению лучей препятствуют объекты. У теней трассировки луча более точные и четкие границы, и для их получения требуется большее расчётное время.
Как показано на следующем примере, в режиме трассировки лучей увеличивается время обработки, но обеспечивается получение более точных и реалистичных теней.
Тени трассировки лучей имеют четко очерченные границы, они передают изменение цвета при прохождении луча сквозь прозрачные и полупрозрачные объекты. Поэтому тени от рамы и средников окна с большим числом панелей будут визуализироваться. Так как этот вид теней вычисляется без использования карты, они не требует настройки разрешения, в отличие от теней на основе карт.
Режимы теней
Можно выбрать один из трех режимов теней: Для режима теней можно задать значение «Простой», «Сортировка» или «Сегмент».
Отображение теней
Для того, чтобы в модели присутствовали тени, необходимо установить источник света. Необходимо ввести в сцену источник света и указать, создаёт ли этот источник света тени. Чтобы на видовом экране отображались тени, при настройке сцены необходимо включить использование теней для визуального стиля. Если требуется, чтобы в визуализированном изображении отображались тени, необходимо на палитре «Дополнительные параметры визуализации» включить режим теней и выбрать тип теней для визуализации.
AutoCAD
Не удалось извлечь оглавление
Фоны и тени
Визуальный стиль определяет также отображение фонов и теней на видовом экране.
В любом из визуальных 3D-стилей (даже тех, где объекты не тонируются) в качестве фона видового экрана можно использовать чистый цвет, градиентную заливку, изображение, солнце и небо или карту освещения на основе изображения. Если «Фон» активизирован (Вкл) в текущем визуальном стиле, отображается фон.
Для использования фона выполните следующие действия.
С тенями

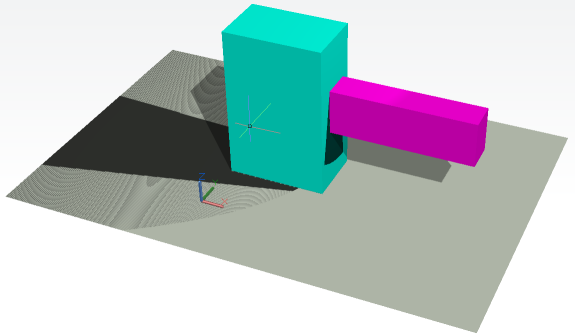

Для затеняемых объектов на видовом экране возможно отображение теней.
Для отображение теней на объектах освещенность на видовом экране должна обеспечиваться пользовательскими источниками света или солнцем. Тени, накладываемые одна на другую, выглядят затемненными.
Отображение теней при просмотре 3D-модели может привести к снижению производительности системы. Можно отключать тени в текущем визуальном стиле на время работы и затем восстанавливать их при появлении необходимости в них.
AutoCAD
Не удалось извлечь оглавление
Фоны и тени
Визуальный стиль определяет также отображение фонов и теней на видовом экране.
В любом из визуальных 3D-стилей (даже тех, где объекты не тонируются) в качестве фона видового экрана можно использовать чистый цвет, градиентную заливку, изображение, солнце и небо или карту освещения на основе изображения. Если «Фон» активизирован (Вкл) в текущем визуальном стиле, отображается фон.
Для использования фона выполните следующие действия.
С тенями
Для затеняемых объектов на видовом экране возможно отображение теней.
Для отображение теней на объектах освещенность на видовом экране должна обеспечиваться пользовательскими источниками света или солнцем. Тени, накладываемые одна на другую, выглядят затемненными.
Отображение теней при просмотре 3D-модели может привести к снижению производительности системы. Можно отключать тени в текущем визуальном стиле на время работы и затем восстанавливать их при появлении необходимости в них.
как отображать тени на 2д чертежах?
заливка с прозрачностью или штрихом
Вот прям чувствуется что сегодня пятница.
Наверное имеется ввиду на планах, мягкие тени.
Как делал я, раньше:
1. Из автокада (рабочка вся в нем) экспортил в джпег план.
2. рисовал в фотошопе в новом слое тени поверх, не обращая внимание на детали (художественно)
3. сохранял слой чисто теней и покладывал его под чертеж.
4. В чертеже заливкой автокада закрывал мебель и стены.
5. Ну еще можно изображение в автокаде подрезать фигурной рамкой по стене.
Использование источников света и теней
Задавая источники света и материал поверхности трехмерных объектов при тонировании можно обеспечивать полное использование эффектов цветовой гаммы, особенностей отражения света и светотеней. Свет от источников позволяет создавать тень только в режимах визуализации PHOTO REAL и PHOTO RAYTRACE
В AutoCAD имеется четыре вида источников света, один рассеянный и три направленных:
Создание и редактирование источников света осуществляется с помощью диалогового окна LIGHTS открываемого по команде VIEW / RENDER / LIGHT и имеющего следующие компоненты:
Modify
Delete
Select
регулятор Intensity — позволяет изменить интенсивность света в диапазоне от 0 до 1. Интенсивность по умолчанию устанавливается в зависимости от заданного закона спада и геометрических размеров модели:
при линейной инверсии интенсивность по умолчанию равна половине расстояния от левого нижнего угла до правого верхнего угла пространства модели
при квадратичной инверсии – будет равна квадрату половины расстояния от левого нижнего угла до правого верхнего угла пространства модели
при постоянной интенсивности светового потока – равна 1
поле Color – позволяет с помощью трех регуляторов регулировать спектральные характеристики рассеянного света
кнопка Select Custom Color открывает диалоговое окна COLOR в котором рассеянному свету можно задать цвет по двум вариантам: по системе RGB ( red / green / blue – красный/зеленый/синий), или по системе HLS ( hue / lightness / saturation – оттенок/яркость/насыщенность)
кнопка Select From ACI открывает диалоговое окна SELECT COLOR в котором рассеянному свету можно задать цвет согласно индексу цветов AutoCAD
кнопка NEW позволяет задать новые источники света (точечный, удаленный или прожектор). Перед формированием нового источника света необходимо выбрать вид источника с помощью раскрывающегося меню, расположенного справа от кнопки, щелкнуть по этой кнопке и с помощью вспомогательного диалогового окна, соответствующего выбранному источнику света. Для точечного источника света:
В диалоговом окне для редактирования удаленного источника света в сравнении с диалоговом окном для точечного источника света:
область Attenuation отсутствует
местоположение источника света вместо кнопок области Position задается:
в области Light source vec t or задается точка вектора, из которой удаленный источник света «смотрит» на начало системы координат
параметрами Azimuth и Altitude задается азимут и угол наклона источника относительно «севера» и «линии горизонта»
кнопкой Sun an g le calculator в архитектурно-дизайнерских проектах задается положение источника для любой точки земного шара, любого дня в году, любого времени суток
В диалоговом окне для редактирования источника света в виде прожектора в сравнении с диалоговом окном для точечного источника света имеется две дополнительные области:
кнопка NORTH LOCATION позволяет выбрать направление на север относительно мировой системы координат
