Травление металла в домашних условиях

Решил поделиться с вами довольно простым способом травления металла в домашних условиях на примере клинка.
Итак, нам понадобится:

Для начала берем клинок, хорошенько проходимся по нему наждачной бумагой и растворителем.

После этого, набросаем на него эскиз предполагаемого рисунка маркером.

Прошу обратить внимание: Лак образует плёнку, которая защищает металл от травления.

Поверхность под лаком травиться не будет.

Кроме самого рисунка, стоит защитить торцы изделия, а в моем случае еще и РК клинка.

Даем лаку подсохнуть некоторое время, затем начинаем корректировать рисунок и исправлять косяки.
Для корректировки можно использовать шило или обычную иголку. Убираем лишние ляпы и правим линии, чтобы они выглядели более плавными.

Теперь начинается химия процесса:
Для травления нам нужен раствор медного купороса и соли.

Я использовал на литр воды 100гр. соли и столько же купороса.

Воду для раствора лучше брать горячую(только что скипевшую), чтобы сократить время реакции.

Опускаем наше изделие в раствор, ждем.
Предположительное время травления 25-40 минут.
Все зависит от того, какая глубина травления вас устроит.
Чтобы ускорить реакцию можно увеличить концентрацию купороса.

Здесь, стоит отметить еще один момент: следите, чтобы ваша железка не протравилась слишком глубоко, иначе, раствор начнет съедать не только незащищенную поверхность, но и вгрызаться сбоку под лак, если только вам не нужен эффект искусственного старения.

Как только мы решили, что металл достаточно глубоко протравлен, достаем поделку из раствора, хорошо промываем под напором воды, протираем растворителем, шкурим и полируем наждачкой по возрастающей, начиная с 80 грид, заканчивая 1200 грид. Если под рукой есть бор-машинка, неплохо бы шлифануть ею неровности рисунка.

В конце можно пройтись войлоком, если считаете нужным.

Осталось только сделать рукоять и отполировать клинок до зеркала.
К сожалению, изображения готового клинка с ножнами у меня нет, т.к. эти фотографии делались давно и для других целей, а для мастер-класса я решил использовать только сейчас.

Спасибо за внимание. Надеюсь, кому-нибудь оказался полезным.

Источник

Травление током в соляном растворе. Часть первая

Добрый день, товарищи.

Заглотив новогодний оливье решила поделать что-нибудь важное и накатать давно планируемый пост про травление в соляном растворе.

— то, чем нанести орнамент. Это может быть битумный лак, лак для ногтей или разнообразные, нерастворимые в воде краски.

— Лист нержавейки больше по площади, чем то, что надо протравить. Можно взять столовую ложку, линейку или просто кусок железа (но просто железо даст хлопья и рано или поздно сожрется)

-Скотч, прищепки для белья.

1) При травлении выделяется хлор, поэтому травите на свежем воздухе или в помещениях с вытяжкой. Хлор разрушает кости и зубы! Иначе через полгодика можете неприятно удивиться счету от стоматолога. Травите в месте, недоступном для детей, домашних животных и праздношатающихся. (. )

Я видела как девушка поправила заготовку за проводок, а потом хлопок, у нее в руке испарился провод и в помещении вырубилось электричество. Все живы, но источник тока потом покупали новый.

3) При травлении происходит нагрев того, что травите и от него жидкости. Если ванна небольшая, а источник тока мощный, то жидкость может вскипеть, емкость из бутылки поплавиться и жижа потечет в разные стороны.

Поэтому будьте внимательны и поглядывайте за ней. На случай, если раствор утечет уберите вокруг ценные и не очень вещи.

Прочитали? Теперь перечитайте, на всякий.

И пойдем дальше! Многие металлы и сплавы хорошо травятся, ржавеющие стали, медные сплавы, алюминий. Не пробовала титан, оловянные сплавы(не люблю их) и серебро (дорого слишком, и зачем).

Не травятся некоторые сорта нержавейки. В некоторых выедаются точки коррозии, но рового рельефа не получается.

Теперь о подготовке металла к травлению.

Если у вас горячекатанная сталь, значит на ней может быть пленка окислов. Ее нужно снять, иначе она защитит поверхность лучше любого лака. Это можно сделать абразивами или собрав травильную же ванну, но подключить плюс и минус наоборот. Тогда пластину отчистит от всего (и если вы аккуратно нанесли лак и подключили все неправильно, то лак тоже оторвет, муахаха). Не забудьте помыть потом изделие, после соли оно может быстренько заржаветь.

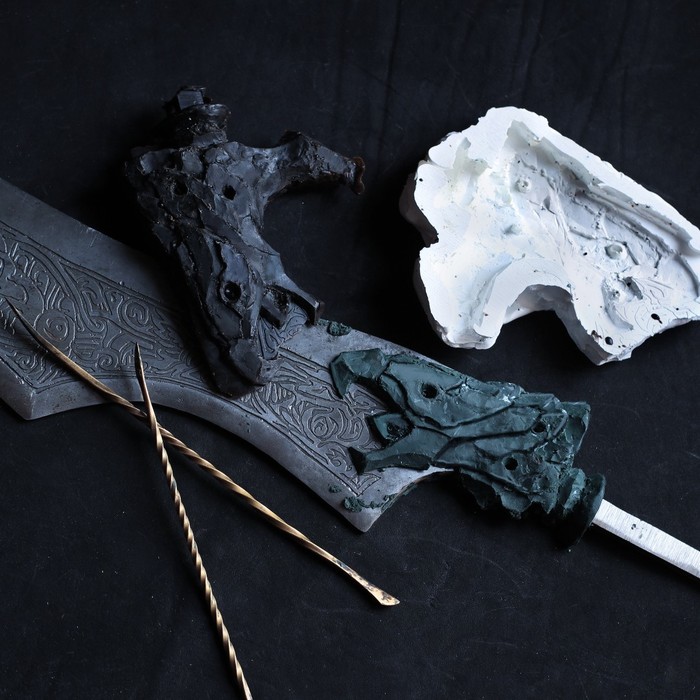

Далее. Чем лучше отполирована поверхность, тем предсказуемее и ровнее результат. Если поверхность покрыта царапками или порами, то раствор может радостно выжрать оттуда больше, чем вам хотелось бы.

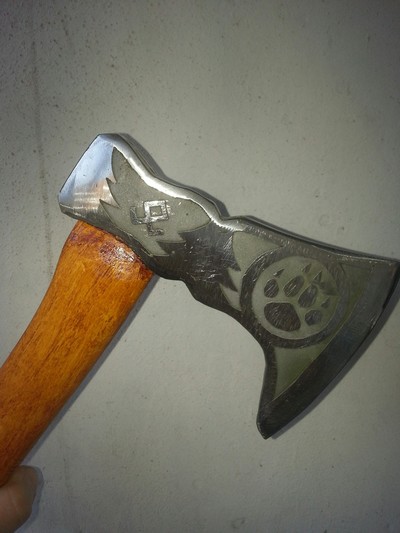

(Да, он делается. Лезвие тоже протравлено.)

На этом пока все, далее я расскажу про:

-как облегчить(или нет) нанесение орнамента

-схему травильной ванной и что куда подключать

-фотки примерной ванной.

С праздником всех! Творите(если хочется) и соблюдайте ТБ, с Новым Годом!

С вами была Keertis или Kotiaforge.

Крафт

1.4K постов 12.1K подписчика

Правила сообщества

Могли бы быть здесь, но пока не написаны (

Здравствуйте спустя месяц 🙂 Подскажите по сабжу. После зарядки от телефона, которая давала чуть более чем никакой эффект (приходилось травить топор по 2е суток) решил сделать ход конём. Взял БП от старого компа, вытащил оттуда две линии по 12 вольт на 16 ампер каждая. Объединил эти линии в одну, так как в постоянных токах (как и в электричестве) я не особо разбираюсь, два минуса на БП тоже объединил в один. На всякий случай. Поставил медные провода с сечением потолще. Подвесил топор и запустил аппарат. Такого эффекта я не ожидал, забурлило так что через край пена полезла. Вроде бы и хорошо что такой активный эффект, но через 15-20 секунд я почувствовал запах горелой проводки. Провода жутко нагрелись. Запах проводки шел не от блока питания а именно от проводки. Больше полу минуты не решился продолжать эксперимент. Теперь пытаюсь выяснить где мой косяк. Провода заменить на толстые твердые медные с большим сечением? Убрать вторую линию на 12 вольт? Вы говорили что используете для травления блок питания от компа? Какие значения вольтажа и силы тока у Вас?

Источник

Травление металлов в домашних условиях: методика, растворы

Перед тем как приступить к металлообработке, следует убрать с поверхности любые загрязнения, дефекты, следы ржавчины. В статье мы расскажем о, электрохимическом травлении по металлу в домашних условиях с помощью электричества и хлорного железа.

Электрохимическая гравировка на металле

Шаг 1. Из металлической пластинки вырежем прямоугольный кусочек, который на котором и будет в дальнейшем вытравлена надпись. Достать металлическую пластинку толщиной 1-2 мм можно в любом строительном магазине, я купил самую дешёвую стальную проушину.

Вырезанный из неё кусок:

Шаг 2. Тщательно зашкуриваем поверхности заготовки, сначала крупной наждачной бумагой, затем мелкой. Поверхность должна стать блестящей, покрытой множеством мелких царапин. Также нужно пройтись наждачной бумагой по краям и рёбрам пластинки. После зашкуривания металл необходимо обезжирить спиртом, растворителем или просто тщательно промыть горячей водой с мылом. После этого прикасаться к поверхностям жирными руками нельзя.

Шаг 4. Теперь, когда заготовка полностью готова к травлению, нужно взять неметаллическую ёмкость, налить в неё воды и насыпать соли. От концентрации соли сильно зависит скорость травления, чем больше соли – тем быстрее идёт процесс. При слишком большой скорости травления есть риск повреждения защитного слоя лака или тонера от принтера, рисунок получится не качественным. Оптимальное соотношение – столовая ложка соли на стакан воды.
В ёмкости нужно закрепить анод, т.е. саму металлическую заготовку и катод – простой кусок металла. Чем больше его площадь, тем выше будет скорость травления. Наглядно установка для травления показана на картинке ниже:

Плюс от источника питания (анод) подключается к заготовке, а минус (катод) в раствор. При этом желательно установить несколько минусовых контактов со всех сторон от заготовки, тогда травление пройдёт равномерно со всех сторон.

Несколько слов об источнике питания. Я использую компьютерный блок питания, а точнее его 12-ти вольтовую линию. Чем больше напряжение – тем выше скорость травления. Можно использовать и обычное зарядное для сотового телефона, на его выходе 5 вольт, этого напряжения будет вполне достаточно. Не стоит повышать напряжение более 12-ти вольт, иначе процесс будет идти слишком активно, защитный слой лака отпадёт, а раствор перегреется.
Правильно подключив все провода, включаем блок питания. От минусового контакта (катода) сразу же начнут идти пузыри, это означает, что процесс идёт. Если пузыри стали идти от заготовки, значит нужно поменять полярность питания.

После нескольких минут травления на поверхности раствора образуется пенка противного жёлто-зелёного цвета.

Минут через 30-40 заготовку можно доставать из раствора, предварительно отключив питание. Она будет вся покрыта чёрным налётом, это нормально.

Шаг 5. Теперь остаётся лишь очистить металл от налёта, стереть тонер или лак, по желанию ещё раз зашкурить поверхность. Чёрный налёт легко удаляется под струёй обычной воды, лак или тонер смывается ацетоном либо жидкостью для снятия лака. Теперь чётко видно, что буквы на металле стали рельефными, сама металлическая поверхность после травления стала матовой.

Для чего требуется процедура, где ее используют

Применяют способ обработки как в промышленности, так и в частных целях. Основная задача – увеличение адгезии материала, то есть сцепления с другим веществом. Часто используется перед нанесением лакокрасочных поверхностей, например, в автомобилестроении.

Дома можно использовать метод для бытовых целей. Таким образом можно, к примеру, из старого стального ведра сделать фактически новое. Но? перед тем как разобраться с технологией, осветим, какие разновидности имеет способ, и где он применяется.

Что такое травление

Это технология удаления верхнего слоя с поверхности металлической детали. Технология применяется для очистки заготовок от окалины, ржавчины, окислов и снятия верхнего слоя металла. Используя этот способ, снимают верхний слой для поиска внутренних дефектов и изучения макроструктуры материала.

С помощью травления зачищают деталь и увеличивают адгезию поверхности. Это делают для последующего соединения металлической поверхности с другой заготовкой, перед нанесением краски, эмали, гальванического покрытия и других защитных покрытий.

Метод позволяет не только быстро очистить деталь, но и создать на металлической поверхности нужный рисунок. Этим методом вырезают на металлической поверхности тончайшие каналы и сложные изображения. Можно выполнять очистку габаритных деталей или проката. Глубина обработки регулируется с точностью до несколько микрон, что позволяет изготавливать сложные детали с небольшими пазами и другими сложными элементами.

Приготовление электролита

Убедившись, что весь необходимый лак удален, приступаем к подготовке рабочего раствора. Защитный слой за это время успеет полностью просохнуть. В качестве вещества, в котором и осуществляется травление стальных изделий, чаще всего в домашних условиях используют раствор поваренной соли. Для его приготовления необходимо растворить в чистой воде кристаллы в соотношении на 0,5 литра жидкости две столовых ложки соли.

Вместо хлорида натрия можно применять и другое вполне доступное химическое вещество, имеющее название медный купорос. Его не сложно приобрести в любом хозяйственном или садовом магазине.

Гальваническое травление металла

Считается наиболее безопасной методикой. Гальванический способ травления подразумевает под собой использование электролитических растворов на основе медного, железного, цинкового купороса и нашатыря. При этом не используются едкие кислоты, которые при травлении выделяют вредные испарения.

Для проведения гальванической обработки необходимо подготовить определенный инвентарь:

После подачи тока металл начинает передаваться от заготовки к катоду.

Художественное травление металла

Лак для ногтей

Из достоинств – простота нанесения и доступность, его легко найти в косметичке супруги или купить за копеечную сумму. Но есть минусы:

Грунтовка или битумный лак

Так как сделать травление рисунка на металле своими руками без трафарета непросто, то самый легкий метод – полностью загрунтовать поверхность, а потом острой частью прочертить узор, убрав излишки. Не слишком надавливайте, рискуете поцарапать сталь.

Глянцевая бумага

Есть специальный материал для творчества, но подойдет и лист из журнала. На нем следует на струйном принтере напечатать узор в зеркальном отображении. Затем свеженапечатанный рисунок нужно прикрепить к обрабатываемой площади и проутюжить утюгом. После остывания смочите место теплой водой и уберите бумагу – след переведется.

Виды травления

Основные разновидности применяемой в промышленности обработки металлов:

Электролитическое травление

Электролитическая или гальваническая обработка металла применяется для быстрой очистки деталей, нанесения гравировок и получения пазов. Металлические детали погружают в кислотный или солевой электролит. Деталь становится катодом – отрицательным электродом или анодом – положительным электродом. Поэтому классифицируют два типа электролитического травления – катодное и анодное.

Химическое травление

Метод химической обработки используют для очистки поверхности детали от оксидной плёнки, окалины и ржавчины для заготовок из следующих материалов:

Для травления применяют серную, соляную или азотную кислоту. Заготовку погружают в кислотный или щелочной раствор, расплав соли и выдерживают на протяжении нужного временного интервала. Необходимое время для очистки может составлять от 1 до 120 минут.

Процесс очистки происходит за счёт выделения водорода при взаимодействии кислоты с металлом. Молекулы кислоты проникают через поры и трещины под оксидную плёнку. Там они взаимодействуют с металлической поверхностью, выделяется водород. Выделяющийся газ отрывает оксидную плёнку и очищает деталь.

Одновременно с оксидами в кислоте растворяется обрабатываемый металл. Чтобы предотвратить этот процесс используются ингибиторы коррозии.

Плазменное травление

При ионно-плазменном способе очистка и снятие поверхностного слоя происходит путём бомбардировки детали ионами инертных газов, которые не вступают в химическую реакцию с молекулами обрабатываемого материала. Позволяет делать высокоточные насечки, пазы с точностью до 10 нм. Технология применяется в микроэлектронике.

Плазмохимический метод предусматривает возбуждение плазмы в химически активной среде, что вызывает образование ионов и радикалов. Активные частицы, попадая на металлическую поверхность, вызывают химическую реакцию. При этом образуются лёгкие соединения, которые удаляются из окружающей воздушной среды вакуумными насосами.

Метод основывается на химических реакциях, возникающих при использовании химически активных газов, таких как кислород, обладающих большой реакционной способностью. Эти газы активно взаимодействуют в плазме газового разряда. В отличие от плазменной обработки в инертных газах при этом способе очистки активный газ вступает в реакцию только с определёнными молекулами.

Недостатком этого метода является боковое расширение пазов.

Травление изделия из металла

Способы травления металла могут отличаться в зависимости от обрабатываемого материала. Например, цветные металлы или сталь и железо обрабатываются по-разному.

Травление цветных металлов

Протравы подбираются в зависимости от вида металла, его физических и механических свойств. Например, сплавы на основе меди и чистую медь эффективнее всего обрабатывать с помощью серной, азотной, соляной или фосфорной кислот. В качестве катализатора, ускоряющего реакцию, можно использовать соединения на основе хрома.

Чтобы травить алюминий, необходимо использовать щелочные растворы. То же самое касается молибдена.

До начала травления цветных металлов, их нужно подготовить. Для этого с поверхности материала требуется снять оксидную плёнку. Также нужно удалить окалины.

Титан интересен в процессе обработки. Изначально его нужно покрыть щелочным раствором и только потом использовать кислоты. В качестве вторых должны выступать мощные концентраты.

Травление печатных плат

Платы для электроприборов изготавливаются из текстолита. На одной из сторон платы находится слой медной фольги. Вытравить дорожки, по которым будет проходить ток, можно с помощью медного купороса, азотной кислоты, хлорного железа, разбавленной серной кислоты.

Травление стали

Часто методами травления со стали удаляются окалины или оксидная плёнка. Важно изначально обезжирить поверхность стали, чтобы на ней не осталось масляных подтёков или пятен жира. Они могут испортить внешний вид материала после травления. Также особое внимание нужно уделить протравам.

Протравы, используемые для стали

Самый популярный состав, которые используют домашние мастера — азотная кислота. Часто её смешивают с соляной, чтобы добиться наилучшего эффекта. Эта смесь опасна и обращаться с ней нужно аккуратно. Чтобы работать с твердыми видами стали, требуется использовать смесь уксусной и азотной кислоты.

Процесс травления для других материалов

Часто с помощью травления создаются рисунки на стекле. Для этого применяются пары, которые выделяет плавиковая кислота. При этом защищают места, которые не нужно обрабатывать, с помощью воска или парафина.

Способы травления металла

Существует несколько основных способов художественной обработки металлов, которые используют на производстве и в домашних условиях.

Химический

Химическое травление изделий из металла подразумевает под собой использование различных кислот. Для создания рисунка не нужно покупать дорогостоящее оборудование или собирать сложные конструкции. Используются серная, соляно-фосфорная или азотная кислота. В растворе серной кислоты можно эффективно травить различные материалы.

При использовании химического способа декоративной обработки металлических изделий необходимо использовать защитные очки и респиратор. Кислоты выделяют едкие пары, которые могут навредить организму человека.

Электрохимический

В этом способе обработки металла применяют раствор электролита. В процессе травления через него пропускают ток. Таким образом работа проходит быстрее чем при химической обработке, не выделяется вредных испарений.

Ионно-плазменный

Для этого способа не используются кислоты и другие химические составы. Металл обрабатывается с помощью ионизированной плазмы, которая подаётся на него отдельными пучками.

Травление стали

Процедура состоит из нескольких этапов:

Протравы

Обычно азотную смешивают с одной из следующих:

Для лучшего эффекта можно предварительно выдержать элемент в глифогене в течение нескольких минут, затем высушить его и приступить к основному протравливанию.

Для цветмета подойдет травление металла кислотой в домашних условиях

Представим в виде таблицы рекомендации по составам:

Материал металлической заготовки

Вещества, которые добавляются к протраве

Cuprum, сплав из нее

К серной, хлороводороодной, ортофосфорной, азотистой присоединяют хром или азот

Щелочные смеси на основе гидрооксида натрия и пероксида водорода

Предварительно – щелочь, затем сильные смеси, например, фтороводородные

Раствор на воде с пероксидом водорода и метановой кислотой

Проведение работ в домашних условиях

Травление на металле в домашних условиях считается популярным среди мастеров-самодельщиков. Своими руками можно создать любой рисунок и перенести его на металлическую поверхность.

Печатные платы

Суть – в нанесении тонкого узора на микросхемах, которые будут иметь способность проведения сигнала электричества. Болванку из диэлектрика покрывают фольгой. На ней защищают нужные линии, остальное протравливается одним из перечисленных выше способов.

Посмотрим на видео, как это сделать дома с помощью лимонки и перекиси водорода:

Особенности для других материалов

В декоративных целях можно использовать аналогичный прием на стеклянной поверхности. Узор следует защищать с помощью воска или канифоли, а протравой может стать фтороводородный реагент, так как только он имеет способность растворять стекло. Основная часть получается матовой и шероховатой. Посмотрим подробности в ролике:

Источник

Глубокое травление металла в домашних условиях

Самые популярные способы травления металла

Чтобы создать необычный рисунок на металлической поверхности, не нужно использовать высокотехнологичное оборудования. Травление металла позволяет создать любой рисунок на обрабатываемой поверхности без серьёзных усилий и покупки дорогостоящего оборудования.

Суть метода

Чтобы сделать рисунок на металле, необходимо использовать разъедающий состав (протраву). Чтобы не повредить участки поверхности, на которых не будет декоративного изображения, на них наносится специальное защитное покрытие.

После подготовки детали, её погружают в ёмкость, заполненную электролитической жидкостью. Металлическая заготовка подвергается воздействию агрессивной среды. Постепенно кислота разъедает металл.

Важно понимать, что чем дольше заготовка будет находится в протраве, тем больший слой металла она вытравит. Существует две методики травления: гальваническое и художественное.

Их можно применять как на производстве, так и в домашних условиях.

Для проведения гальванической обработки необходимо подготовить определенный инвентарь:

После подачи тока металл начинает передаваться от заготовки к катоду.

Химический

Электрохимический

Ионно-плазменный

Чтобы травить алюминий, необходимо использовать щелочные растворы. То же самое касается молибдена.

До начала травления цветных металлов, их нужно подготовить. Для этого с поверхности материала требуется снять оксидную плёнку. Также нужно удалить окалины.

Травление печатных плат

Травление стали

Протравы, используемые для стали

Процесс травления для других материалов

Проведение работ в домашних условиях

Основную обработку поверхности можно начинать только после подготовки заготовки:

Последним этапом обработки является полировка. Если довести поверхность до зеркального состояние не получается нужно почистить её наждачной бумагой в одном направлении.
