Рисование вертикальных труб
Рисование вертикального сегмента трубы на виде в плане производится путем изменения значения смещения на панели параметров в процессе рисования сегмента.
Для придания уклона всей системе или частям системы используется редактор уклонов. См. раздел Работа с редактором уклонов.
При применении больших значений уклона зачастую проще рисовать трубопровод под требуемым углом на разрезе или на фасаде. См. разделы Рисование трубы на фасаде и Рисование трубы на разрезе.
От существующего сегмента трубы
Автоматически создается вертикальный сегмент от точки, заданной первоначальным смещением, до точки, заданной новым смещением.
Автоматически создается вертикальный сегмент от точки, заданной первоначальным смещением, до точки, заданной новым смещением. Затем можно рисовать горизонтальные сегменты, продолжающие участок трубы на новой высоте, или нажать кнопку «Изменить», чтобы добавить только вертикальный сегмент.
Углы для фитингов вычерчиваются в соответствии с параметром «Углы» в окне «Настройки систем ОВиВК».
Для труб на виде с невидимыми линиями отображаются осевые линии. При работе с соединительными деталями трубопроводов можно переопределить осевую линию по умолчанию. Для этого можно изменить семейство, добавить линию модели и присвоить осевой линию эту подкатегорию.
По умолчанию осевые линии отключаются в шаблонах для США.
При рисовании трубы от компонента с несколькими составными соединителями откроется диалоговое окно «Выбор соединителя», в котором можно выбрать требуемый соединитель.
Revit
Не удалось извлечь оглавление
Создание трубопроводных систем
Системы ВК – это логические объекты, облегчающие расчет расхода и размеров оборудования.
Они существуют независимо от трубопроводов, нанесенных на план для иллюстрации трассировки и соединений между сантехническими приборами. После размещения приборов в проекте для соединения компонентов сантехнической системы можно создать системы бытового горячего водоснабжения, бытового холодного водоснабжения и канализации.
Используйте Диспетчер инженерных систем для проверки того, все ли компоненты назначены правильной системе трубопроводов.
По умолчанию имеется три типа сантехнических систем: бытовое горячее водоснабжение, бытовое холодное водоснабжение и канализация. Для обработки других типов компонентов и систем можно создавать пользовательские типы систем. Например, можно создать приточную систему высокого давления. Кроме того, можно изменить параметры типа системы, включая переопределения графики, материалов, расчетов, сокращений и обозначений подъемов/опусков.
При проектировании сантехнической системы необходимо пользоваться специальными видами, предназначенными для соответствующих категорий. Это дает возможность размещать и просматривать компоненты в системах. Поскольку компоненты размещаются на определенной высоте в пространствах проекта, создаваемые виды должны иметь соответствующий секущий диапазон и категорию.
В Revit предусмотрено несколько шаблонов видов для автоматического задания многих из свойств, необходимых для определения видов для конкретной категории. См. раздел Применение шаблона к виду.
Примеры в данном разделе иллюстрируют шаги, необходимые для создания системы бытового горячего водоснабжения, системы бытового холодного водоснабжения и сантехнической системы для раковины и унитаза. Унитаз, шкафы и раковина уже размещены на плане.
Revit
Не удалось извлечь оглавление
Создание трубопроводных систем
Системы ВК – это логические объекты, облегчающие расчет расхода и размеров оборудования.
Они существуют независимо от трубопроводов, нанесенных на план для иллюстрации трассировки и соединений между сантехническими приборами. После размещения приборов в проекте для соединения компонентов сантехнической системы можно создать системы горячего водоснабжения, холодного водоснабжения и канализации.
Используйте Диспетчер инженерных систем для проверки того, все ли компоненты назначены правильной системе трубопроводов.
По умолчанию имеется три типа сантехнических систем: горячее водоснабжение, холодное водоснабжение и канализация. Для обработки других типов компонентов и систем можно создавать пользовательские типы систем. Например, можно создать приточную систему высокого давления. Кроме того, можно изменить параметры типа системы, включая переопределения графики, материалов, расчетов, сокращений и обозначений подъемов/опусков.
При проектировании сантехнической системы необходимо пользоваться специальными видами, предназначенными для соответствующих категорий. Это дает возможность размещать и просматривать компоненты в системах. Поскольку компоненты размещаются на определенной высоте в пространствах проекта, создаваемые виды должны иметь соответствующий секущий диапазон и категорию.
В Revit предусмотрено несколько шаблонов видов для автоматического задания многих из свойств, необходимых для определения видов для конкретной категории. См. раздел Применение шаблона к виду.
Примеры в данном разделе иллюстрируют шаги, необходимые для создания системы горячего водоснабжения, системы холодного водоснабжения и канализации для раковины и унитаза. Унитаз, шкафы и раковина уже размещены на плане.
Revit
Не удалось извлечь оглавление
Рисование гибкой трубы
Приступая к работе над планом трубопровода, необходимо указать настройки трассировки, которые будут использоваться по умолчанию для типа трубы, размещаемой на плане. Если настройки трассировки еще не заданы, обратитесь к разделу Определение параметров трассировки для труб.
| Цель | Действия |
|---|---|
| Изменение ориентации марки. | Установите переключатель в положение «Горизонтально» или «Вертикально». |
| Загрузка дополнительных марок. | Нажмите «Марки» |
| Размещение линии выноски между маркой и трубой. | Установите флажок «Выноска». |
| Изменение длины выноски по умолчанию | Введите значение в текстовом поле справа от флажка «Выноска». |
Некоторые компоненты имеют по несколько соединителей, которые отображаются один над другим. При рисовании гибкой трубы из составного соединителя откроется диалоговое окно «Выбор соединителя», которое позволяет выбрать требуемый соединитель.
Переходы и тройники добавляются к сегменту автоматически.
Для гибких труб на виде с невидимыми линями отображаются осевые линии. При работе с соединительными деталями трубопроводов можно переопределить осевую линию по умолчанию. Для этого можно изменить семейство, добавить линию модели и присвоить осевой линию эту подкатегорию.
По умолчанию осевые линии отключаются в шаблонах для США.
Revit
Не удалось извлечь оглавление
Построение параллельных труб

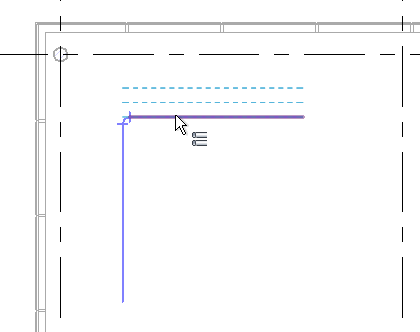

Параллельные трубы можно добавить в существующий участок трубопровода, который содержит трубы и отводы.
Команду «Параллельные трубы» нельзя использовать на участках трубопровода, которые содержат тройники, крестовины и клапаны.
| Цель | Действия |
|---|---|
| Изменение количества по умолчанию для горизонтальных или вертикальных участков трубопровода | Введите значение в текстовое поле справа от параметра «Количество по горизонтали» или «Количество по вертикали». |
| Изменение смещения по умолчанию для горизонтальных или вертикальных участков трубопровода | Введите значение в текстовое поле справа от параметра «Смещение по горизонтали» или «Смещение по вертикали». |

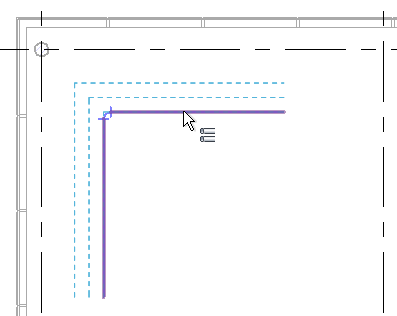

Для выбора всего участка трубопровода используйте клавишу табуляции.
