Как сделать тусклее светодиодные часы
Умная подсветка часов Lancer. Теперь они днем всегда яркие, а вечером всегда тусклеют. Им всё равно включенны ли Фары 😉
Всё началось с тех пор, как нас заставили включать Ближний Свет всё время!
А ведь в Лансерах как только ты включааешь габариты часы тусклеют!
Итог: Они почти всегда тусклые(ведь БС всегда включен)!
Днем часы не видно(
Это бесило многих в том числе и меня.
Надо сделать так, чтобы когда светло они всегда были яркими, а когда темнеет они сами затемняются, и все равно включен ли ближний (габариты) или нет

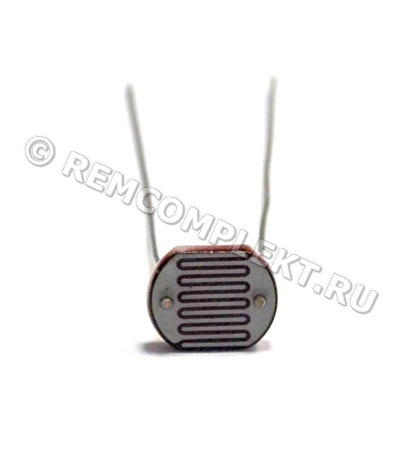

Нам нужен ФОТОРЕЗИСТОР (можно и фотодиод)
HH12516 d=12мм
вот такой. Больший не влезет

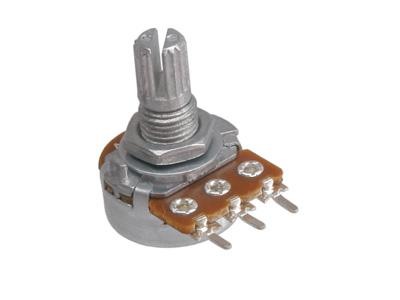

Переменный резистор с пределом 100 (сто) кОм. На нем нужно выставить около 50кОм, но лучше вынести переменник, чтобы по факту позже можно было подрегулировать, не разбирая ничего!
ВСЁ РАБОТАЕТ!
вот такой например
А потом еще нужно снатья общую длинную накладку.
Делать это луче на прогретом отопителем пластике.
Два винта открутить.
Снять накладку на приборке.
И тянуть на себя начиная от приборке СТРОГО вертикально.
Дальше часы просто выпадут.
Отсоедините шлейф.
Всё.
Разбираются час просто очень. Увидете.
Ближе к делу

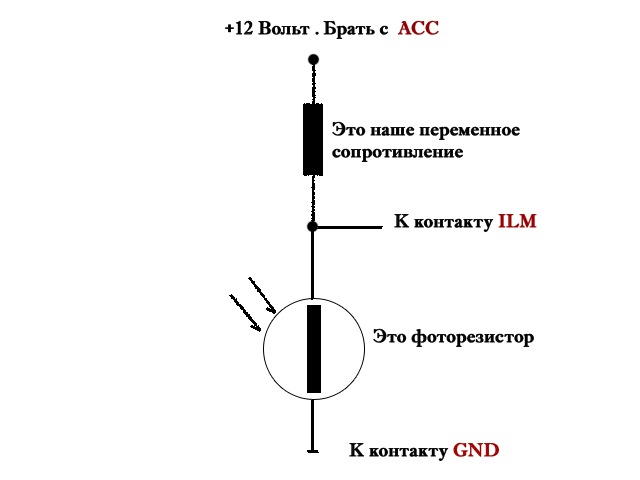

Надо собрать вот такую простоу схему
Обозначение контактов на фишке
В самой фишке которую вы отсоединили, нужно отрезать провод ILM

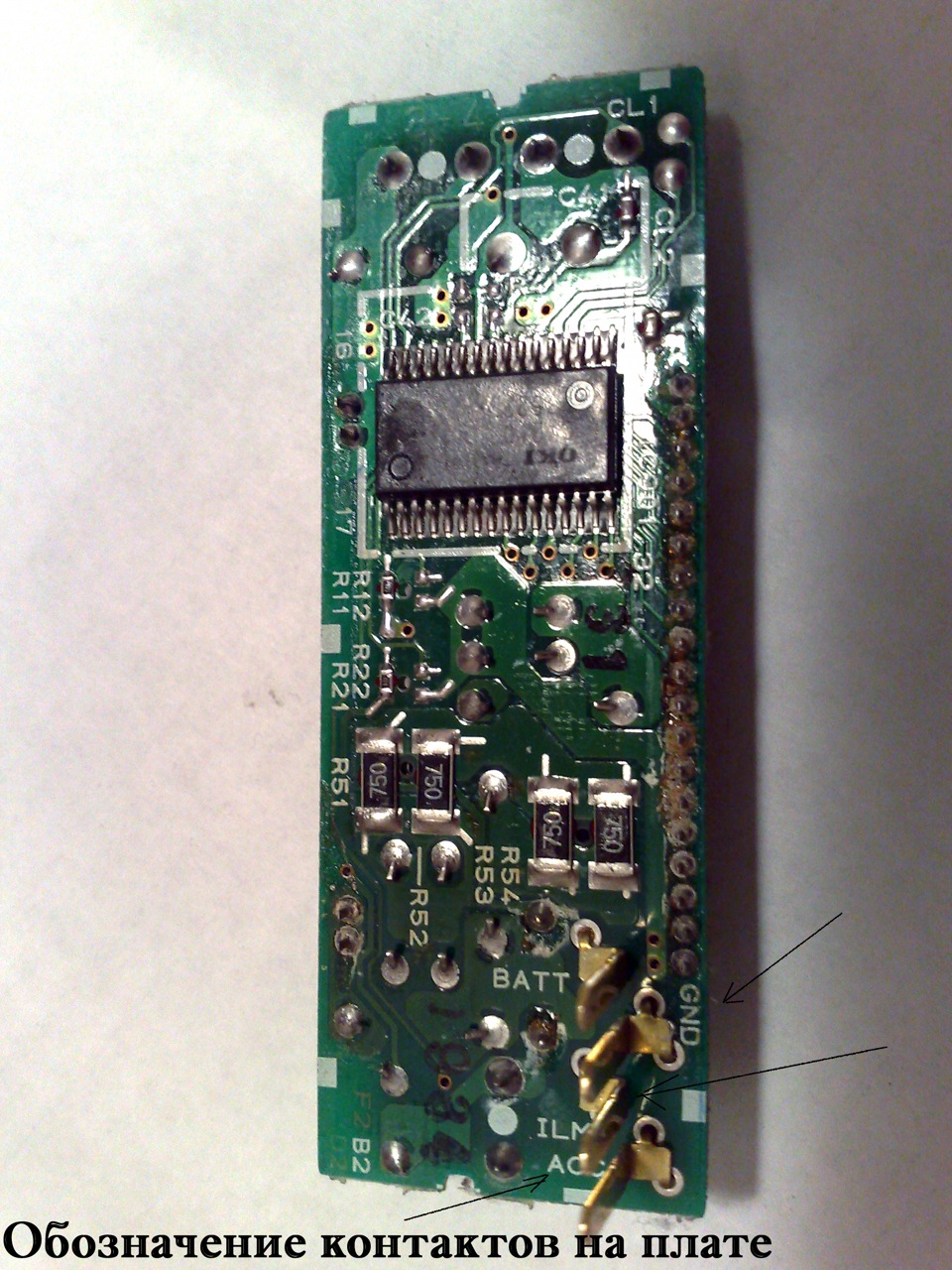

А это обозначение на плате
И с обратной стороны

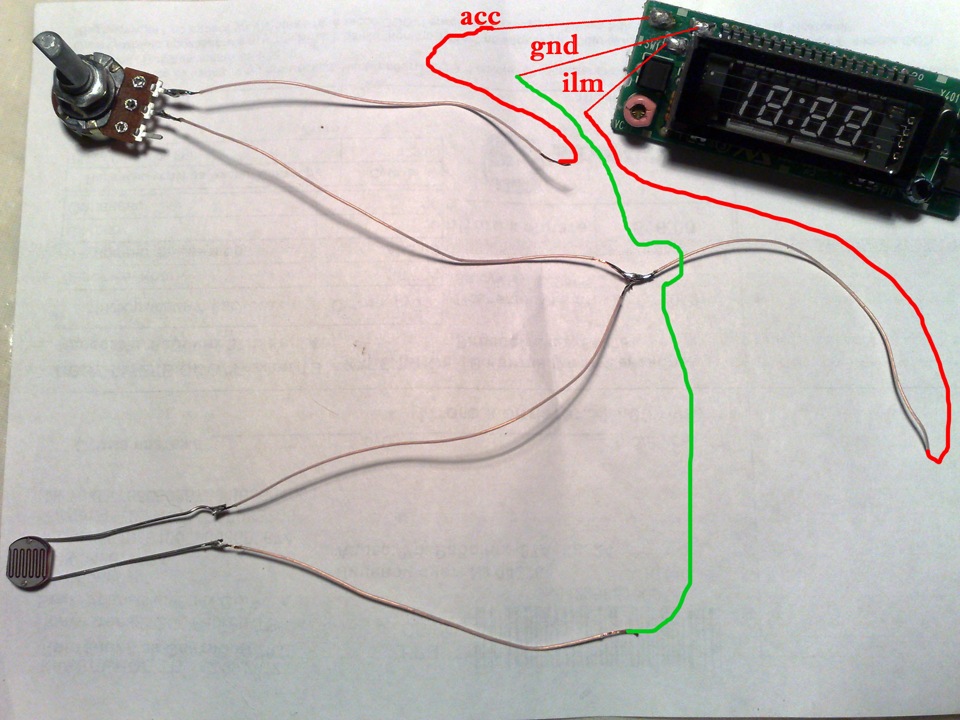

В черновом варианте для понимания процессов это выглядет так
А в чистовом варианте уже вот так)
Перемнный резистор выведен специально, чтобы можно было без повторного разбора уже непосредственно в машине провести настройку порога чувствительности!
Теперь когда светло ОНИ ЯРИКИЕ, когда темнеют — ТЕМНЕЮТ и ЧАСЫ!))
Есть вопросы спрашивайте.
Огромное спасибо в реализации SSH
ВИДЕО как все это работает
Аналоговые светодиодные часы. Версия 2

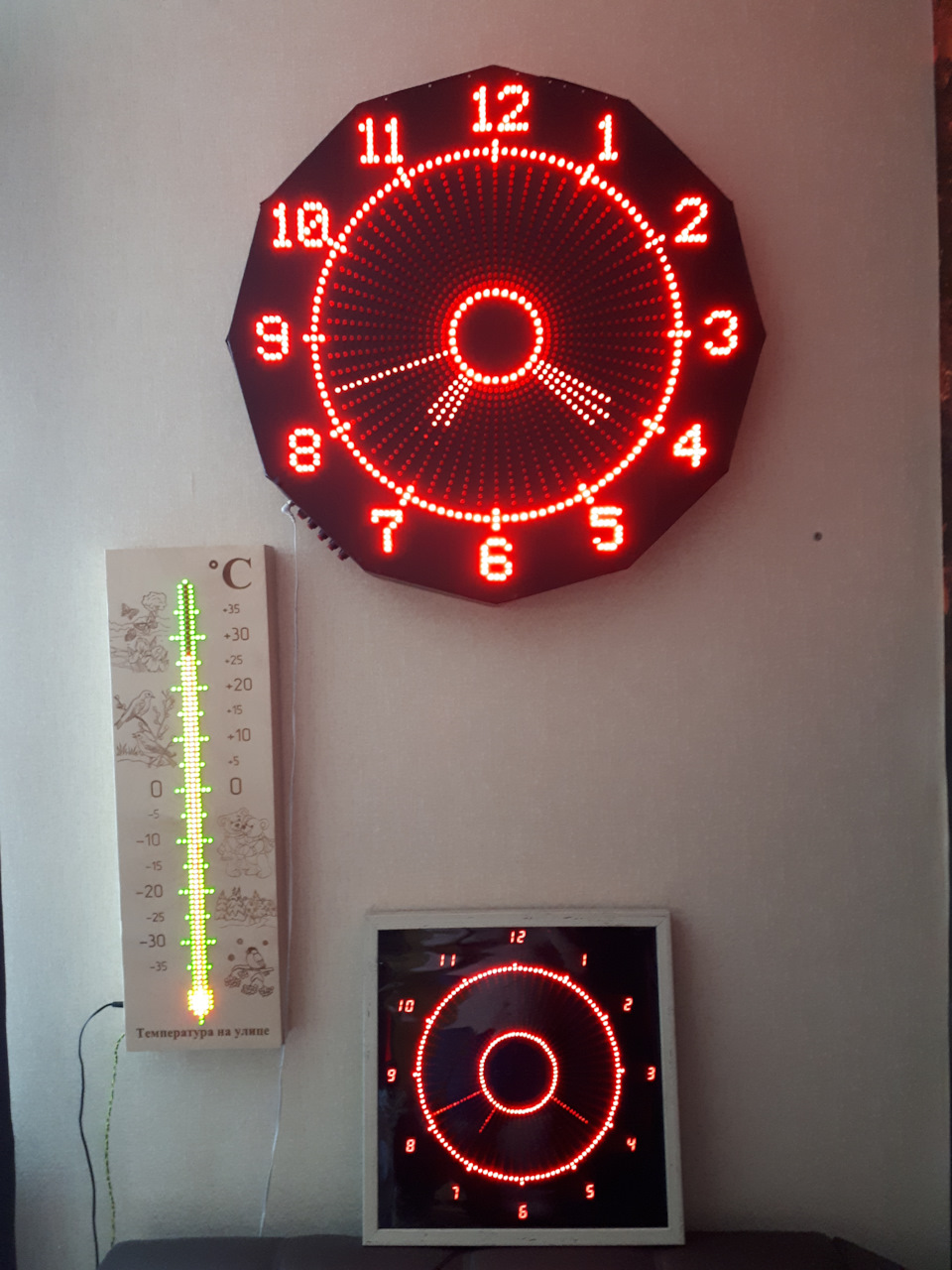

Вот уже два с половиной года использую большие стрелочные светодиодные часы оригинальной конструкции (размер 720 мм), описание которых размещено здесь www.drive2.ru/c/519001650099126273
Сейчас я в подарок сделал вторую версию на печатных платах и светодиодах 3 мм, которая более доступна для повторения.
Конструкция часов представляет собой светодиодную матрицу 16х60=960 светодиодов, свернутую в круг. Управляется матрица при помощи десяти сдвиговых регистров 74HC595. Два из них при помощи транзисторных сборок ULN2803 управляют строками, 8 остальных — столбцами. Конструктивно строка 1—это внешняя строка наибольшего диаметра, столбец 1—это положение «на 12 часов». Сигналы на сдвиговые регистры приходят от управляющего контроллера Atmega328, который в данном случае содержится в популярной плате Arduino nano, и модуля часов реального времени DS3231. Применение ардуино связано исключительно с удобством монтажа, которое было более актуально для меня в 2018 году, а сейчас просто повторено. Ничто не мешает применить отдельный котроллер Atmega328 и уменьшить габариты конструкции.

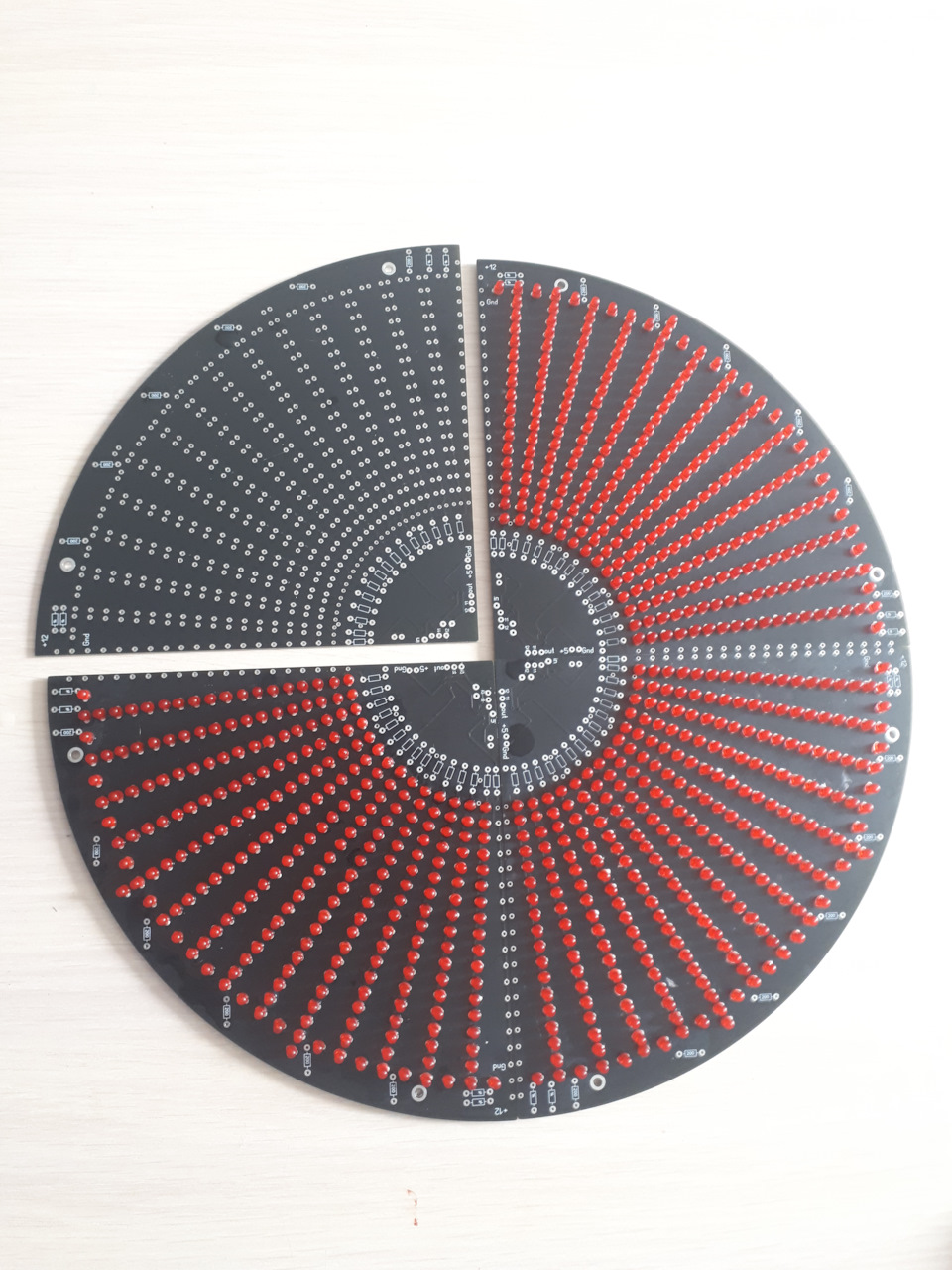

Для начала у меня был запас оптимизма, рабочего времени, которое нужно было занять чем-то полезным, и я начал проектировать печатную плату для мини-версии часов и её последующего заказа на производстве в Китае. После нескольких попыток был найден оптимальный вариант: четыре печатне платы в виде четверти круга (радиус 150 мм), в крайних рядах которого с одной стороны которого имеются выводы только под катоды светодиодов, с другой стороны выводы только под аноды.
Таким образом, можно совместить четыре сектора и получить полноценный круг диаметром 300 мм, а скрепляющими элементами будут сами светодиоды. Заказывать сразу цельную плату нецелесообразно дорого.
Регистры, управляющие строками, также размещены на печатной плате со светодиодами таким образом, что при стыковке плат получаются все необходимые соединения (питание, перенос, синхронизация).
Контроллер, ЧРВ и регистры строк расположены на отдельной печатной плате.

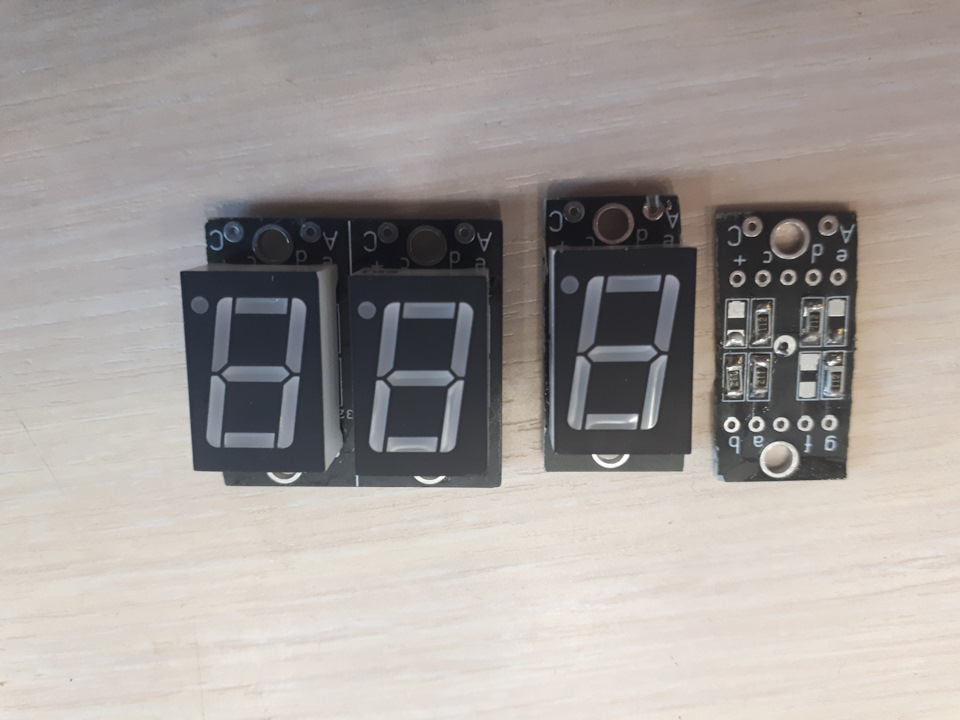

Для визуализации вокруг матрицы сделаны два круга из постоянно горящих светодиодов и цифры 0-12 из семисегментных индикаторов. Для удобства монтажа цифр также разработана маленькая печатная плата. При монтаже отпиливаем часть на 1 цифру и припаиваем только те резисторы, которые нужны для индикации нужной цифры. Для светодиодов применены выводные резисторы, для цифр—smd.
Печатные платы были заказаны в компании JLCPCB, которая, к сожалению, не является спонсором данного проекта.
Программу, файл исходник печатных плат в Sprint-Layout 6 и архивы гербер-файлов—прилагаю.

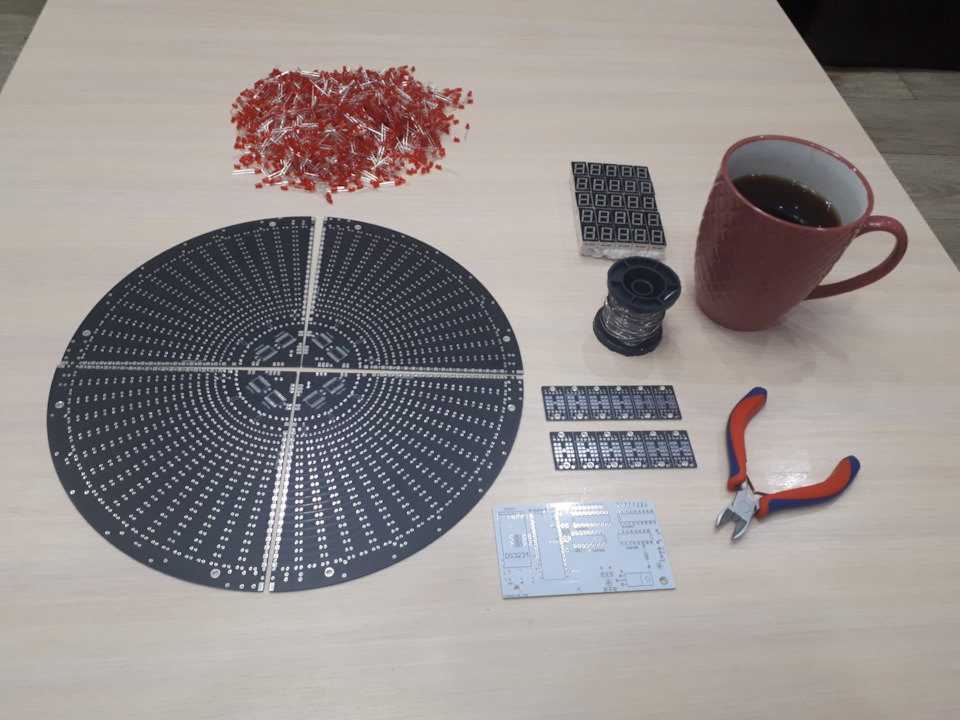

Через 2 недели приехали печатные платы. Завариваем чаёк, включаем аудиокнигу и начинаем монтаж.
Сначала впаиваю smd микросхемы регистров, затем светодиоды. На 1 сектор у меня уходило 2 часа работы. Важно не ошибиться и впаивать светодиоды нужной стороной (катод—строка. Анод—столбец), ведь исправлять косяки будет очень проблематично.
Я проверял тестером каждый смонтированный столбец, что позволило избежать ошибок.

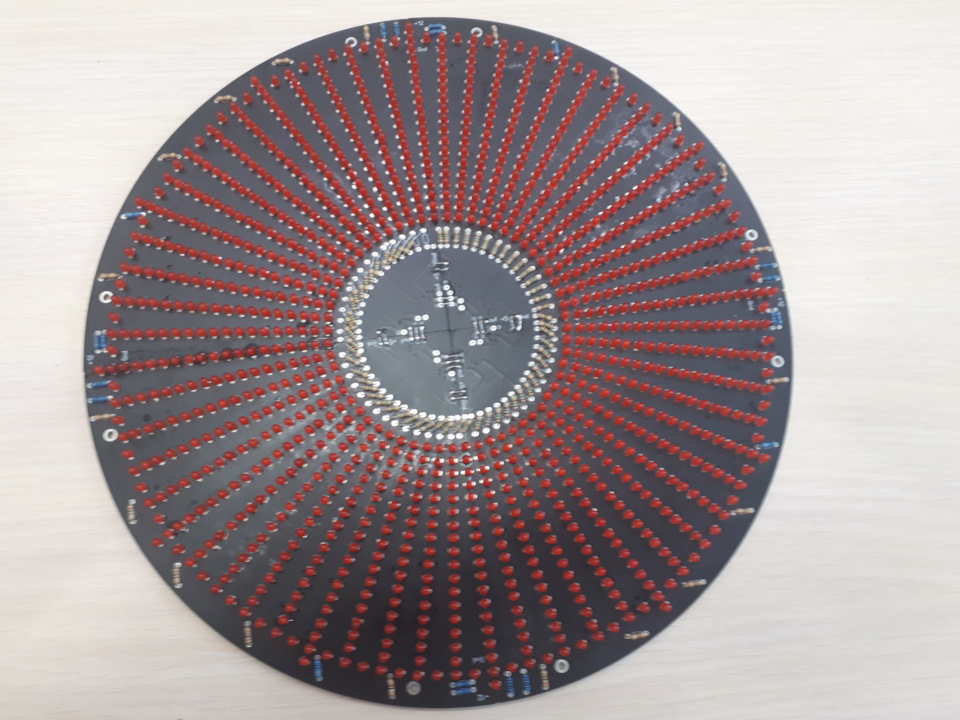

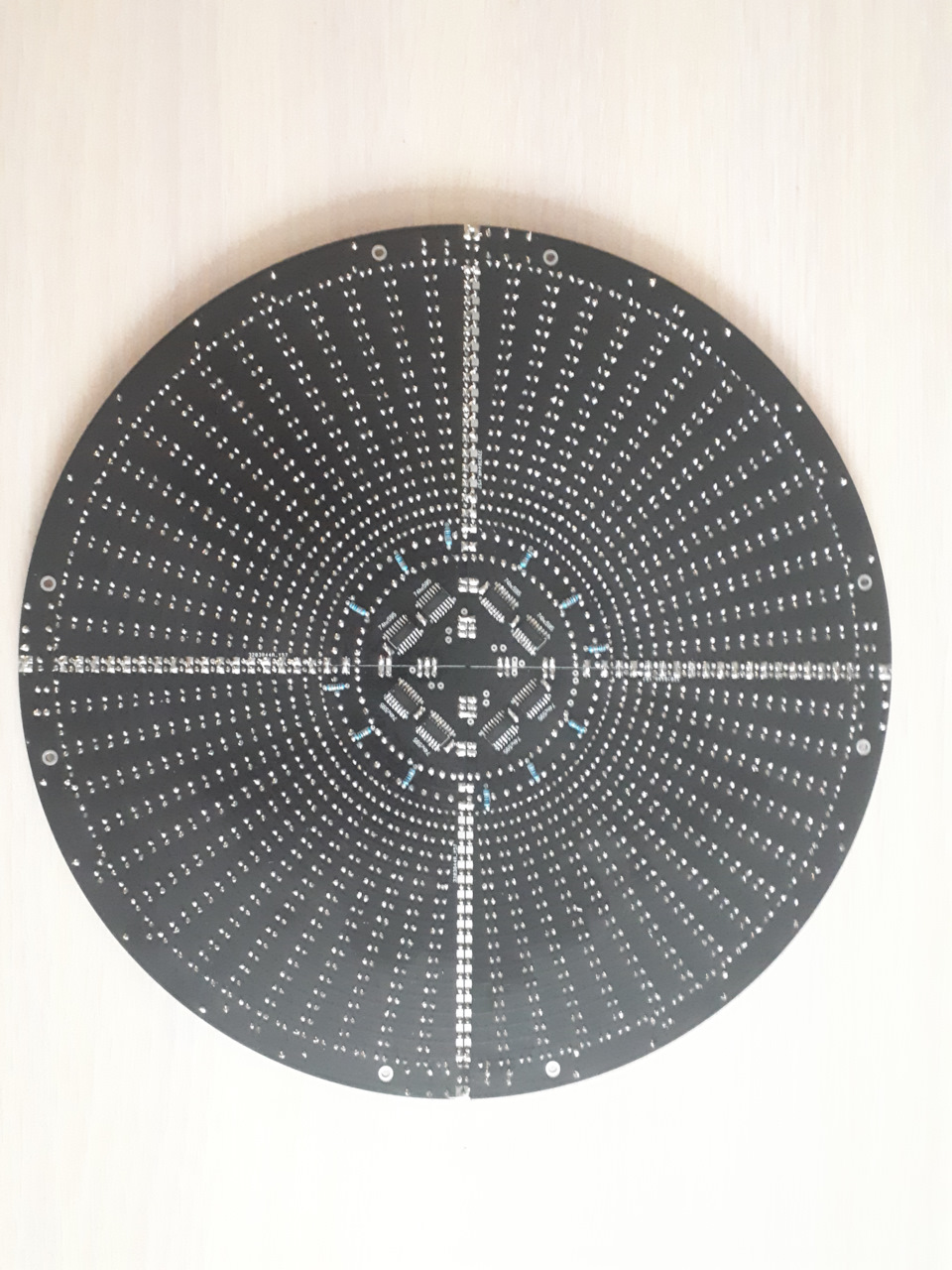

Четыре готовых сектора соединяем светодиодами по краям. Сначала фиксируем два точки, затем вставляем и запаиваем остальные светодиоды. Далее при помощи обрезков ног светодиодов соединяем строки и припаиваем 16 проводов от них, которые пойдут к плате управления. Также соединяем отрезками ног выводы питания и сигналов у регистров.
Единственное, что не нужно соединять—это вход 14 первого регистра с выходом переноса 9 восьмого регистра.

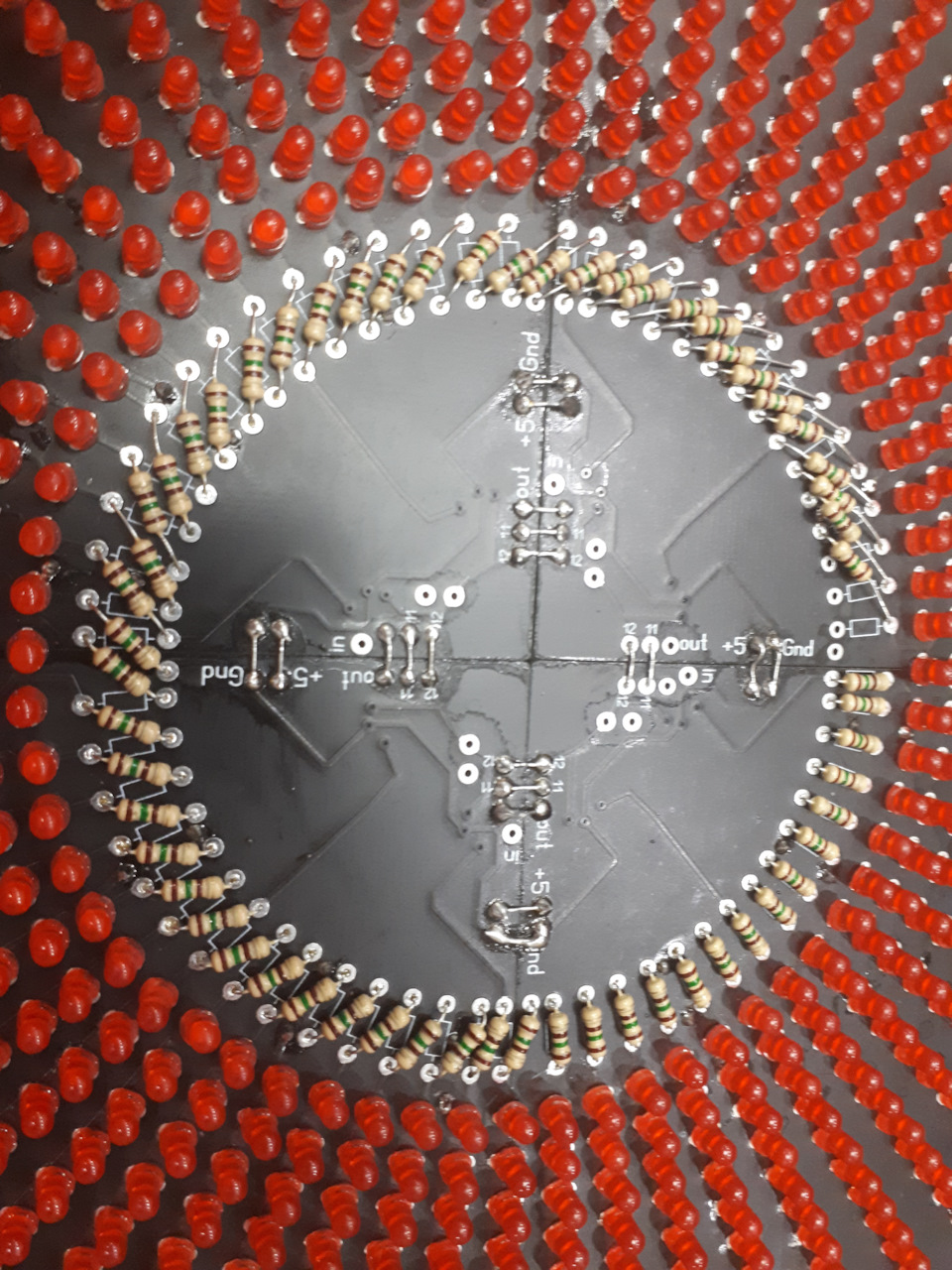

Обращаю Ваше особое ВНИМАНИЕ на то, как соединены столбцы с выводами регистров: при помощи выводных резисторов со смещением. В каждом секторе 15 столбцов, а в регистрах 8+8=16 выводов, поэтому в первом секторе (от 12 до 3 часов) резисторы монтируются по рисунку шелкографии, а затем происходит смещение и 16й вывод регистра из первого сектора соединяется с первым выводом столбца со второго сектора и т.д.
В итоге должны остаться свободными 4 последних вывода регистров в четвертом секторе, а выводы столбцов запаяны все. Данное решение позволяет унифицировать платы.
После монтажа светодиодов спаять плату управления оказалось сущими пустяками. Единственное о чем стоит упомянуть, это необходимо демонтировать smd диод с модуля часов реального времени ну и не пожалеть панельку под ардуино.

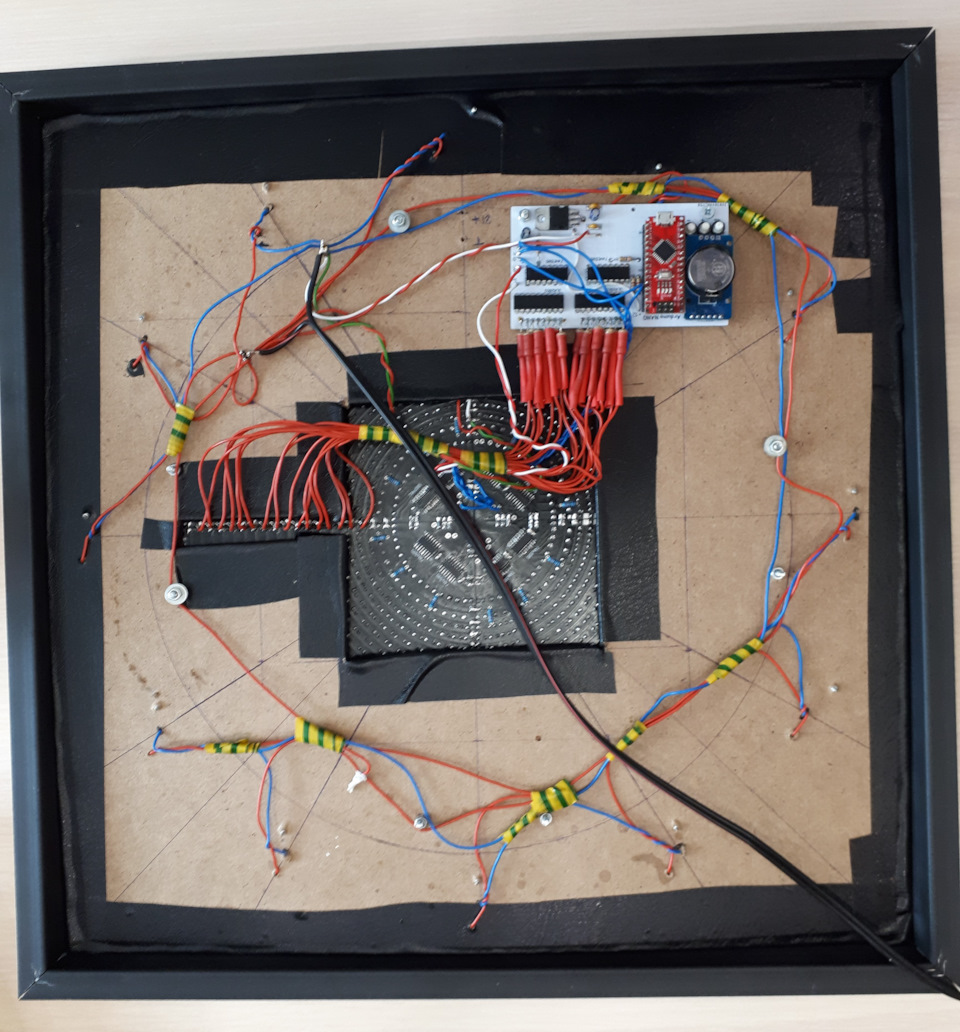

Далее сборка часов. В качестве основы я использовал лист ДВП 400х400 мм. Размечаем лист, наносим центр, проводим линии 30 и 60 градусов для цифр, центруем плату и сверлим отверстия под крепеж: на каждом секторе предусмотрено по 2 отверстия 3 мм. Далее в центре листа вырезаем окно напротив микросхем регистров и паз для проводов. Лист ДВП я оклеил черной самоклеющейся пленкой, потому что она у меня лежала без дела.
Закрепляем платы и соединяем: 16 строк (строка 1—внешняя), питание 5 вольт, 3 сигнальных вывода для регистров.
Отдельно подаем питание 12 вольт на светодиодные круги.
Включаем и радуемся работе.
Финальным штрихом закрепляем платки с цифрами и подключаем их к 12 вольтам питания.
Для питания часов используется готовый блок питания 12 В 2А, потребление составляет 1,08 А.
Для оформления конструкции заказал рамку 40х40 см со стеклом. На стекло наклеил тонировку, лист ДВП с небольшим натягом входит в рамку. В картоне задней стенки рамки прорезал окно напротив платы управления для доступа к кнопкам.
Настройка времени: удерживаем кнопку Mode до появления мигающей стрелки. Выбираем час кнопками + или – и нажимаем Mode, затем выбираем минуту и нажимаем Mode. Часы готовы к старту с нулевой секунды и по нажатию кнопки Mode начинают ход.
Продолжительным нажатием кнопки + можно изменять вид стрелок. Для маленьких часов более приемлемым оказался режим с тонкими стрелками.
По себестоимости вышла следующая сумма:
1. Светодиоды 3 мм красные 1200 шт.—450 р. при заказе с известного китайского сайта.
2. Печатные платы полный комплект—2550 р. с доставкой в Брянск., только секторы—1850 р.
3. Микросхемы, резисторы, ЧРВ с батарейкой, контроллер и т.д.—около 700 р.
4. Рамка 1300 р.
Вот такая интересная штука получилась. Фото не в полной мере передает цвет и яркость. Очень надеюсь, что найдутся люди, которые повторят эти часики.
Автоматическая регулировка яркости LED часов
Недавно купил сетевые светодиодные часы VST-731. Часы выгодно отличает от других моделей функциональность, большой размер символов индикатора и яркое свечение этих символов. К сожалению, заявленного на сайте интернет-магазина программного уменьшения яркости в ночное время (22-00 – 7-00) в этой модели часов не оказалось. В связи с отсутствием программного управления яркостью индикаторов, одно из достоинств часов – яркое свечение символов является и их недостатком: цифры часов слишком ярко светятся в темноте, создавая определенный дискомфорт ночью.
Предлагаемая схема автоматической регулировки яркости индикаторов часов позволяет автоматически устанавливать яркость индикатора в зависимости от уровня освещенности того места, где расположены часы.
Принцип работы автоматической регулировки яркости индикатора для часов VST-731 или похожих по построению цепей питания иллюстрирует схема:
Транзистор T1 в этой схеме выполняет функции регулирующего элемента и выпрямительного диода. Элементы D1, C1 – цепь формирования постоянного напряжения. В случае, если все узлы часов подключены к одному источнику постоянного напряжения, то в этой цепи нет необходимости: цепочку на резисторах R1 – R3, задающую ток базы транзистора T1, можно подключить к +UCC. С увеличением освещенности сопротивление фоторезистора R1 уменьшается, при этом увеличивается ток через транзистор T1, что приводит к увеличению яркости свечения включенных управляемыми ключами микросхемы сегментов индикаторов. Резистор R2, сопротивление которого на несколько порядков ниже сопротивления фоторезистора R1 в темноте, определяет яркость свечения светодиодов в темноте. На транзисторе T2 собран второй канал управления яркостью по аналогии с первым. В нашем случае второй канал необходим, поскольку, как было отмечено выше, питание узлов в часах осуществляется от двух источников постоянного напряжения.
Схема автоматической регулировки яркости индикаторов для часов VST-731 (выделена цветом) выглядит так:
