Указание расстояний, длины и углов
При создании или перемещении объектов положение точки можно задавать путем перемещения курсора в требуемом направлении с последующим вводом точного значения расстояния.
Длину отрезка или положение точки можно задавать путем перемещения курсора в требуемом направлении с последующим вводом точного значения расстояния от первой заданной точки. Также можно задать вычисленные расстояния и точки с помощью калькулятора «БыстрКальк» или калькулятора командной строки (КАЛЬК).
Методом «направление-расстояние» можно пользоваться при задании точек во всех командах, где требуется указание более одной точки. Если курсор привязан к угле при включенном режиме «Орто» или полярном отслеживании, этим способом очень удобно рисовать отрезки определенной длины в заданном направлении, а также перемещать или копировать объекты.
Указание переопределения угла
Для задания переопределения угла в ответ на запрос о выборе точки следует ввести в командной строке символ знака «меньше» ( отрезок
Первая точка: Укажите точку начала отрезка
Следующая точка или [Отменить]: 30
Угол отслеживания: 30
Следующая точка или [Отменить]: Укажите точку
Заданный угол определяет направление перемещения курсора, игнорируя настройки шаговой привязки, ортогонального отслеживания и полярной привязки. Однако координаты и объектные привязки превалируют над переопределением угла.
AutoCAD

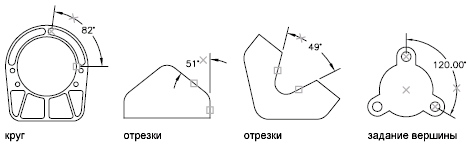

Угловые размеры наносятся для обозначения углов между двумя отрезками или тремя точками.
Для выбора измеряемого угла между двумя радиусами круга необходимо выбрать круг и указать конечные точки, определяющие угол с вершиной в центре круга. Для нанесения размеров на другие выбранные объекты следует указать положение размера. Кроме того, угловой размер можно нанести заданием вершины угла и образующих конечных точек. При создании размера перед указанием положения размерной линии можно отредактировать размерный текст и задать его ориентацию.
Имеется возможность наносить размеры от общей базы и размерные цепи угловых размеров относительно уже существующих угловых размеров. Размеры от общей базы и цепи угловых размеров наносятся только в пределах 180 градусов. Это ограничение можно преодолеть, если с помощью ручек увеличить выносную линию размерной цепи или размера от общей базы.
Размерные линии
Если угол образован двумя непараллельными прямыми, размерная дуга стягивает угол между ними. Если дуга размерной линии не пересекается с одной или обеими измеряемыми линиями, программа проводит одну или две выносные линии для пересечения с дугой размерной линии. Стягиваемый угол всегда меньше 180 градусов.
Простановка размеров кругов и дуг
Если для задания угла используется дуга, круг или три точки, программа проводит дугу размерной линии между выносными линиями. Выносные линии проходят из конечных точек, определяющих угол, до пересечений с размерной дугой.
Заданное положение размерной дуги определяет квадрант угла, на который наносятся размеры.
Простановка размеров с указанием квадранта
При простановке размеров для угла, определяемого конечными точками линии или дуги, центром окружности или двумя вершинами, угловые размеры могут относиться к конкретному квадранту. Создаваемый угловой размер может соответствовать одному из четырех квадрантов. Задание конкретного квадранта гарантирует правильность простановки углового размера. Если угловой размер проставляется после задания квадранта, текст размера можно поместить за пределами выносных линий размера. В этом случае автоматически вычерчивается продолжение размерной линии.
САПР для инженера
Блог Михайлова Андрея о приемах работы и хитростях в САПР
Страницы
вторник, 10 июля 2012 г.
Отрезок под углом в AutoCAD
16 комментариев:
Да, о повороте ПСК я как-то забыл. Спасибо!
Указать точку начала отрезка затем: напечатать » Ответить Удалить
Хорошо, тоже вариант. Спасибо!
Читайте справку, опорный угол вас спасет http://help.autodesk.com/view/ACD/2017/RUS/?guid=GUID-968C016A-FDC5-4ACD-845C-18AE5AB58664
Есть программа на LISP, которая позволяет в лоб решить такую задачу, гляньте тут http://forums.autodesk.com/t5/visual-lisp-autolisp-and-general/can-use-vlisp-write-a-routine-thanks/m-p/5461862/highlight/true#M328756
PS: что там творится в Bentley, я не знаю, не пользуюсь и не собираюсь
Аналогичная проблема. Это ж издевка. черчу на плане газ и надо пойти относительно территории в охранных зонах, затем угол соблюсти от начерченного в 45 например, а автокад не может строить относительно данного отрезка. Он только горизонтальный угол строит. Результат отвратительный. Так ничего и не придумал. Даже орто ловит горизонтальные плоскости(
Не совсем понял вопрос, но попробуй изменить направление отсчета углов, по часовой или против часовой, команда units, в открывшемся окне, в единицах углов, поставь галочку «по часовой стрелке». Но особо это не спасет, т.к. отсчет углов всё равно будет вестись от оси «Х» только с другим знаком.
Не понял вопроса. ANGDIR меняет направление отсчета углов.
